Tipo di prodotto	Modulo batterie di ricambio
Marca	V7
Modello	APCRBC152
Peso	15,3 kg (33,7 lb)
Compatibilità	Gruppi di continuità Smart-UPS SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx e batterie esterne SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP
Istruzioni di sicurezza	Rimuovere i gioielli prima della manipolazione; non bruciare né aprire; elettrolita pericoloso per la pelle e gli occhi.
Installazione	Utilizzare le maniglie del modulo per inserirlo o rimuoverlo; non utilizzare la maniglia per sollevare il modulo.
Carica iniziale	Ricarica al 90% della capacità in 3 ore di funzionamento su rete elettrica.
Reimpostazione della data di installazione	Tramite il menu Config > Batteria dopo l'installazione; se la data non appare entro due minuti.
Autotest e calibrazione	Eseguire un autotest e un test di calibrazione dell'autonomia una volta che la batteria è completamente carica.
Riciclaggio	Riciclare le batterie usate conformemente alle normative locali; seguire la scheda di smaltimento fornita.
Tecniche di sollevamento	Utilizzare tecniche di sollevamento sicure adatte al peso (15,3 kg).

Domande frequenti - APCRBC152- Smart-UPS On-Line V7

Come installare il modulo batterie APCRBC152?

Utilizzare le maniglie del modulo per inserirlo nel gruppo di continuità o nella batteria esterna. Non sollevare il modulo per la maniglia. Rispettare le istruzioni di sicurezza: rimuovere i gioielli e rispettare i codici elettrici.

Qual è il peso del modulo APCRBC152?

Il modulo pesa 15,3 kg (33,7 lb). Utilizzare tecniche di sollevamento appropriate per evitare lesioni.

Con quali gruppi di continuità è compatibile questo modulo?

È compatibile con i gruppi di continuità SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx e le batterie esterne SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP.

Come reimpostare la data di installazione della batteria?

Dopo l'installazione, la data appare automaticamente entro due minuti. Se non è il caso, utilizzare i pulsanti freccia per accedere al menu Config > Batteria e inserire la data corretta.

Cosa fare se la data di installazione non appare sullo schermo?

Se la data non viene visualizzata entro due minuti, navigare nel menu tramite i pulsanti freccia fino a Config > Batteria e inserire manualmente la data di installazione.

È sicuro manipolare la batteria?

Rispettare le istruzioni: rimuovere gioielli (orologi, anelli), non bruciare la batteria, non aprirla. L'elettrolita è pericoloso per la pelle e gli occhi. Indossare guanti se necessario.

Come riciclare la batteria usata?

Riciclarla conformemente alle normative locali. Consultare la scheda informativa sullo smaltimento fornita con il modulo batterie di ricambio.

Quanto tempo ci vuole per ricaricare la batteria?

La batteria si ricarica al 90% della sua capacità nelle prime tre ore di funzionamento sulla rete elettrica. Attendere la carica completa per un'autonomia massima.

Si può sostituire la batteria con un modello diverso?

No, sostituire sempre con un modulo dello stesso tipo (APCRBC152). L'uso di un modello diverso può danneggiare l'apparecchiatura o presentare un rischio per la sicurezza.

Come effettuare un test di calibrazione dopo la sostituzione?

Una volta che la batteria è completamente carica, avviare un Autotest e poi un Test di calibrazione dell'autonomia tramite l'interfaccia del gruppo di continuità per verificare il corretto funzionamento.

MANUALE UTENTE APCRBC152- Smart-UPS On-Line V7

Guida all'installazione di Smart-UPS™ On-Line APCRBC152/APCRBC141

Messaggi relativi alla sicurezza

Leggere attentamente le istruzioni per acquisire dimestichezza con l'apparecchiatura prima di provare a installarla, metterla in funzione, eseguire l'assistenza o la manutenzione. Potrebbero essere presenti i seguenti messaggi speciali nel manuale o sull'apparecchiatura per avvertire l'utente dei potenziali pericoli o per richiamarne l'attenzione su informazioni che chiariscono o semplificano una procedura.

L'aggiunta di questo simbolo a un'etichetta di sicurezza di Pericolo o Avvertenza indica che è presente un pericolo elettrico che potrebbe provocare lesioni personali se non si seguono le istruzioni.

Questo è il simbolo d'allarme per la sicurezza. Viene utilizzato per avvisare l'utente di potenziali pericoli relativi a lesioni personali. Rispettare tutti i messaggi di sicurezza che seguono questo simbolo per evitare lesioni gravi o morte.

ATTENZIONE

ATTENZIONE indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni minori o moderate.

AVVISO

AVVISO si riferisce a pratiche non correlate a lesioni fisiche, compresi alcuni rischi ambientali, potenziali danni o perdita di dati.

Informazioni di carattere generale e per la sicurezza

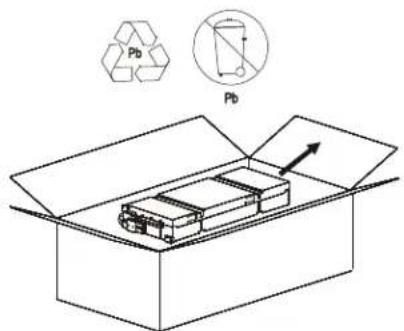

Ispezionare il contenuto della confezione alla consegna. Comunicare a corriere e rifornitore eventuali danni.

• Rispettare tutte le normative elettriche locali e nazionali.
• Riciclare sempre le batterie usate.

Per maggiori informazioni su come riciclare i moduli batteria, consultare il foglio informativo sullo smaltimento delle batterie in dotazione con il modulo batteria sostitutivo.

- Riciclare i materiali di imballaggio o conservarli per un eventuale riutilizzo.

Sicurezza della batteria

• Prima di installare o sostituire le batterie, rimuovere gioielli come orologi da polso e anelli. Un'elevata corrente di cortocircuito che attraversa materiali conduttori può provocare gravi ustioni.
  • Non smaltire le batterie bruciandole: potrebbero esplodere.
• Non aprire o danneggiare le batterie. Il rilascio di elettroliti è dannoso per pelle e occhi e può essere tossico.

Sostituire moduli batteria

ATTENZIONE

DANNI ALL'APPARECCHIATURA O AL PERSONALE

• L'attrezzatura è pesante. Ogni modulo batteria APCRBC152 pesa 15,3 kg (33,7 lb) e ogni modulo batteria APCRBC141 pesa 11,7 kg (25,8 lb).
• Adottare sempre tecniche di sollevamento sicure e adeguate al peso dell'apparecchiatura.
• Rispettare tutte le normative elettriche locali e nazionali.
• Utilizzare la maniglia del modulo batteria per far scorrere i moduli batteria all'interno e all'esterno dell'UPS e del pacco batterie esterno (XLBP).
• Non utilizzare la maniglia per sollevare o trasportare il modulo batteria.
• Durante la sostituzione dei moduli batteria, utilizzare un modulo batteria dello stesso tipo.

La mancata osservanza di queste istruzioni potrebbe provocare danni all'apparecchiatura e lesioni minori o moderate.

Nota: Le batterie si caricano al 90% della capacità durante le prime tre ore di funzionamento con alimentazione elettrica. Non aspettarsi la piena capacità di funzionamento della batteria durante questo periodo iniziale di carica.

Modulo batteria U	PS XLBP
APCRBC152 SRT3	000XLx/SRT3000RMXLx SRT96B	P/SRT96RMBP
APCRBC141 SRT2	200XLx/SRT2200RMXLx SRT72B	P/SRT72RMBP

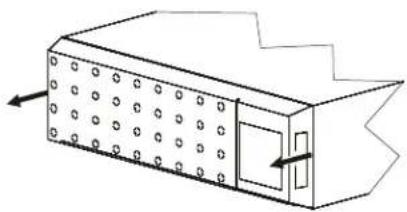

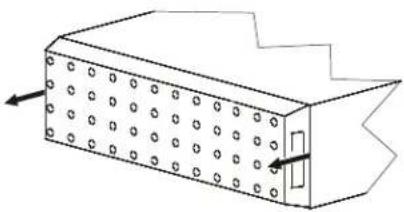

Modelli di UPS SRT2200XLx/SRT2200RMXLx/SRT3000XLx/SRT3000RMXLx

1

2

2

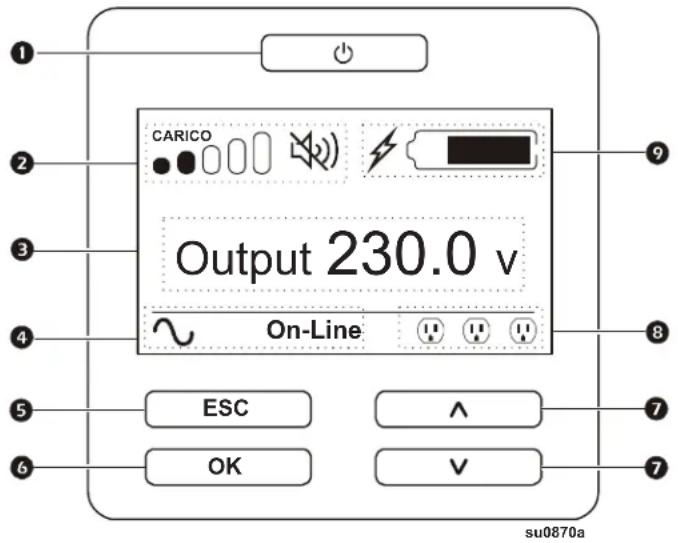

Ripristinare la data di installazione della batteria

1	Pulsante ACCENSIONE/SPEGNIMENTO
2	Icona di caricoIcona di disattivazionedell'allarme acustico
3	Informazioni sullo stato dell'UPS
4	Icone della modalità operativa
5	Pulsante ESC
6	Pulsante OK
7	Pulsanti freccia SU/GIÙ
8	Icone di stato del gruppo di presecontrollabile
9	Icone di stato batteria

La data di installazione della batteria apparirà sull'interfaccia del display entro due minuti dall'installazione. Se la data di installazione non appare sull'interfaccia del display, utilizzare i pulsanti freccia SU/GIÙ per navigare nel menu di configurazione > Batteria e inserire la Data di installazione corretta.

Quando la batteria di ricambio (RBC) viene caricata alla sua piena capacità, eseguire un Auto test e un Test di calibrazione dell'autonomia.
