Tipo de producto	Módulo de baterías de repuesto
Marca	V7
Modelo	APCRBC152
Peso	15,3 kg (33,7 lb)
Compatibilidad	Inversores Smart-UPS SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx y bloques de baterías externos SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP
Instrucciones de seguridad	Retirar las joyas antes de la manipulación; no quemar ni abrir; electrolito peligroso para la piel y los ojos.
Instalación	Utilizar las asas del módulo para insertarlo o retirarlo; no usar el asa para levantar el módulo.
Carga inicial	Recarga al 90 % de la capacidad en 3 horas de funcionamiento en red.
Restablecimiento de la fecha de instalación	A través del menú Config > Batería después de la instalación; si la fecha no aparece en dos minutos.
Autoprueba y calibración	Realizar una autoprueba y una prueba de calibración de autonomía una vez que la batería esté completamente cargada.
Reciclaje	Reciclar las baterías usadas de acuerdo con las regulaciones locales; seguir la hoja de eliminación proporcionada.
Técnicas de elevación	Utilizar técnicas de elevación seguras adaptadas al peso (15,3 kg).

Preguntas frecuentes - APCRBC152- Smart-UPS On-Line V7

¿Cómo instalar el módulo de baterías APCRBC152?

Utilice las asas del módulo para insertarlo en el inversor o en el bloque de baterías externo. No levante el módulo por el asa. Respete las instrucciones de seguridad: retire las joyas y respete los códigos eléctricos.

¿Cuál es el peso del módulo APCRBC152?

El módulo pesa 15,3 kg (33,7 lb). Utilice técnicas de elevación apropiadas para evitar lesiones.

¿Con qué inversores es compatible este módulo?

Es compatible con los inversores SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx y los bloques de baterías externos SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP.

¿Cómo restablecer la fecha de instalación de la batería?

Después de la instalación, la fecha aparece automáticamente en dos minutos. Si no es así, use los botones de flecha para acceder al menú Config > Batería e ingrese la fecha correcta.

¿Qué hacer si la fecha de instalación no aparece en la pantalla?

Si la fecha no se muestra en dos minutos, navegue por el menú con los botones de flecha hasta Config > Batería e ingrese la fecha de instalación manualmente.

¿Es seguro manipular la batería?

Respete las instrucciones: retire las joyas (relojes, anillos), no queme la batería, no la abra. El electrolito es peligroso para la piel y los ojos. Use guantes si es necesario.

¿Cómo reciclar la batería usada?

Recíclela de acuerdo con las regulaciones locales. Consulte la hoja de información sobre eliminación proporcionada con el módulo de baterías de repuesto.

¿Cuánto tiempo se necesita para recargar la batería?

La batería se recarga al 90 % de su capacidad en las tres primeras horas de funcionamiento en la red eléctrica. Espere la carga completa para una autonomía máxima.

¿Se puede reemplazar la batería por un modelo diferente?

No, reemplace siempre con un módulo del mismo tipo (APCRBC152). El uso de un modelo diferente puede dañar el equipo o presentar un riesgo de seguridad.

¿Cómo realizar una prueba de calibración después del reemplazo?

Una vez que la batería esté completamente cargada, realice una Autoprueba y luego una Prueba de calibración de autonomía a través de la interfaz del inversor para verificar el correcto funcionamiento.

MANUAL DE USUARIO APCRBC152- Smart-UPS On-Line V7

Guía de instalación del SAI Smart-UPS™ On-Line APCRBC152/APCRBC141

Mensajes de seguridad

Lea atentamente las instrucciones para familiarizarse con el equipo antes de intentar instalarlo, ponerlo en funcionamiento, o realizar reparaciones o mantenimiento. Los siguientes mensajes especiales pueden aparecer en este manual o en el equipo para advertir de posibles peligros o para llamar la atención sobre información que aclara o simplifica un procedimiento.

La incorporación de este símbolo en una etiqueta de Peligro o Advertencia indica que existe un peligro eléctrico que provocará lesiones personales si no se siguen las instrucciones.

Este es el símbolo de alerta de seguridad. Se utiliza para alertarle de posibles riesgos de lesiones personales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o la muerte.

ARECAUCIÓN

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede provocar lesiones leves o moderadas.

PRECAUCIÓN

PRECAUCIÓN se refiere a prácticas no relacionadas con las lesiones físicas, incluidos ciertos riesgos medioambientales, daños potenciales o pérdida de datos.

Información general y de seguridad

Inspeccione el contenido del paquete al recibirlo.

En caso de que haya algún daño, notifiquelo al transportista y a su distribuidor.

• Respecte todos los códigos de instalación eléctrica locales y nacionales.
• Recicle siempre las baterías usadas.

Si desca obtener información sobre el reciclaje de módulos de baterías usados, consulte la hoja de información sobre la eliminación de baterías que se incluye con el módulo de baterías de repuesto.

- Recicle los materiales de embalaje o guárdelos para volver a utilizarlos.

Medidas de seguridad relativas a la batería

• Antes de instalar o sustituir la batería, quítese las joyas, como relojes de pulsera y anillos. La corriente de cortocircuito elevada que circula a través de los materiales conductores puede provocar quemaduras graves.
• No intente desechar las baterías quemándolas. Las baterías podrían explotar.
• No abra ni golpee las baterías. El electrolito liberado es perjudicial para la piel y los ojos, y puede ser tóxico.

Sustitución de los módulos de la batería

RECAUCIÓN

DAÑOS AL EQUIPO O AL PERSONAL

• El equipo es pesado. Cada módulo de batería APCRBC152 tiene un peso de 15,3 kg (33,7 lb) y cada módulo de batería APCRBC141 tiene un peso de 11,7 kg (25,8 lb).
• Practique siempre técnicas de levantamiento seguras y adecuadas al peso del equipo.
• Respete todos los códigos de instalación eléctrica locales y nacionales.
• Utilice el mango del modelo de batería para deslizar los módulos de batería dentro y fuera del SAI y del paquete de baterías externas (XLBP).
• No utilice el mango para levantar o transportar el módulo de la batería.
• Al sustituir los módulos de batería, sustitúvalos por el mismo tipo de módulos de batería.

En caso de no seguir estas instrucciones se pueden producir daños en el equipo y lesiones leves o moderadas.

Nota: Las baterías se cargarán al 90 % de su capacidad en las primeras tres horas de funcionamiento conectadas a la red eléctrica. No espere una capacidad de funcionamiento completa durante este período de carga inicial.

Módulo de batería SAI XLBP
APCRBC152 SRT3000XLx/SRT3000RMXLx SRT96BP	/SRT96RMBP
APCRBC141 SRT2200XLx/SRT2200RMXLx SRT72BP	/SRT72RMBP

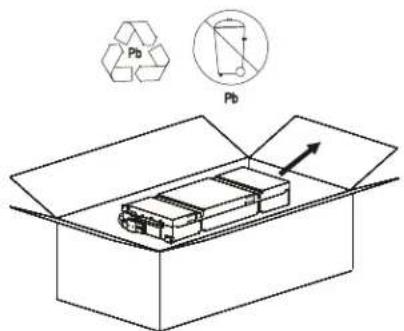

Modelos SAI SRT2200XLx/SRT2200RMXLx/SRT3000XLx/SRT3000RMXLx

1

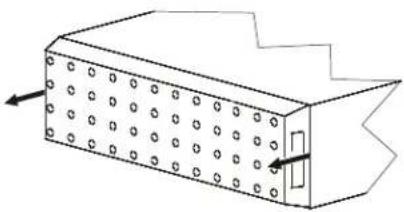

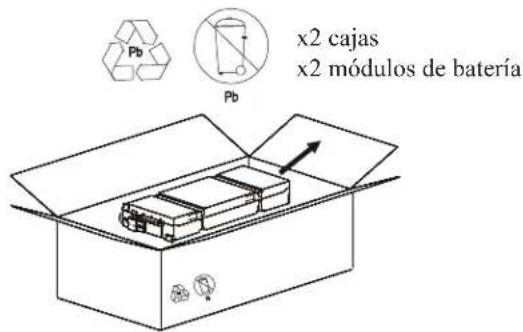

Paquetes de baterías externos SRT72BP/SRT72RMBP/SRT96BP/SRT96RMBP

1

2

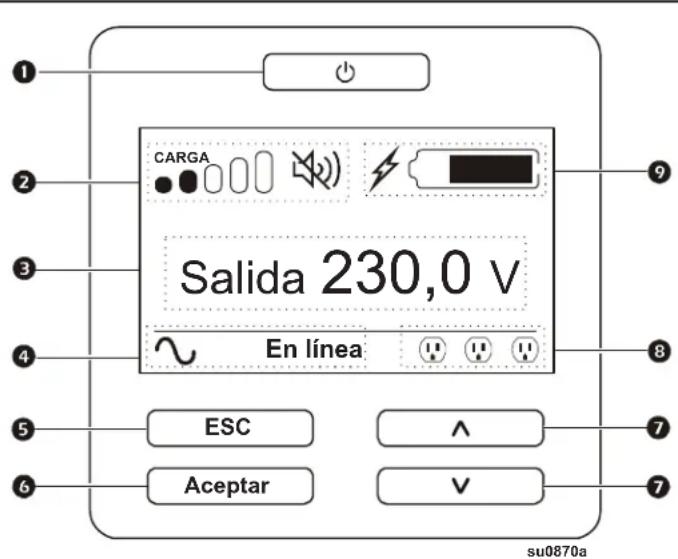

Restablecimiento de la fecha de instalación de la batería

1	Botón de ENCENDIDO/APAGADO
2	Icono de cargaIcono de desactivación/silenciode la alarma sonora
3	Información de estado del SAI
4	Iconos del modo defuncionamiento
5	Botón ESCAPE
6	Botón Aceptar
7	Botones de flecha ARRIBA/ABAJO
8	Iconos de estado de losgrupos de tomas de corrientecontrolables
9	Iconos de estado de la batería

La fecha de instalación de la batería aparecerá en la interfaz de la pantalla en un plazo de dos minutos tras la instalación de la batería. Si la fecha de instalación no aparece en la interfaz de la pantalla, utilice los botones de flecha ARRIBA/ABAJO para navegar hasta el menú Configuración > Batería e introduzca la Fecha de instalación correcta.

Cuando el cartucho de la batería de repuesto (RBC), esté cargado al máximo de su capacidad, realice una Autocomprobación y una Prueba de calibración en tiempo de ejecución.
