Produkttyp	Ersatzbatteriemodul
Marke	V7
Modell	APCRBC152
Gewicht	15,3 kg (33,7 lb)
Kompatibilität	Smart-UPS USVs SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx und externe Batteriepakete SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP
Sicherheitshinweise	Schmuck vor der Handhabung entfernen; nicht verbrennen oder öffnen; Elektrolyt gefährlich für Haut und Augen.
Installation	Verwenden Sie die Griffe des Moduls zum Ein- oder Ausbauen; heben Sie das Modul nicht am Griff an.
Erstladung	Aufladung auf 90 % der Kapazität innerhalb von 3 Stunden Netzbetrieb.
Zurücksetzen des Installationsdatums	Über das Menü Config > Battery nach der Installation; falls das Datum nicht innerhalb von zwei Minuten erscheint.
Selbsttest und Kalibrierung	Führen Sie einen Selbsttest und einen Kalibrierungstest der Akkulaufzeit durch, sobald der Akku vollständig geladen ist.
Recycling	Entsorgen Sie gebrauchte Batterien gemäß den örtlichen Vorschriften; befolgen Sie das mitgelieferte Entsorgungsblatt.
Hebetechniken	Verwenden Sie sichere Hebetechniken, die dem Gewicht (15,3 kg) entsprechen.

Häufig gestellte Fragen - APCRBC152- Smart-UPS On-Line V7

Wie installiere ich das Batteriemodul APCRBC152?

Verwenden Sie die Griffe des Moduls, um es in die USV oder das externe Batteriepaket einzusetzen. Heben Sie das Modul nicht am Griff an. Beachten Sie die Sicherheitshinweise: Entfernen Sie Schmuck und befolgen Sie die elektrischen Vorschriften.

Wie schwer ist das Modul APCRBC152?

Das Modul wiegt 15,3 kg (33,7 lb). Verwenden Sie geeignete Hebetechniken, um Verletzungen zu vermeiden.

Mit welchen USVs ist dieses Modul kompatibel?

Es ist kompatibel mit den USVs SRT2200XLx, SRT2200RMXLx, SRT3000XLx, SRT3000RMXLx und den externen Batteriepaketen SRT72BP, SRT72RMBP, SRT96BP, SRT96RMBP.

Wie setze ich das Installationsdatum der Batterie zurück?

Nach der Installation erscheint das Datum automatisch innerhalb von zwei Minuten. Falls nicht, verwenden Sie die Pfeiltasten, um zum Menü Config > Battery zu navigieren und das korrekte Datum einzugeben.

Was tun, wenn das Installationsdatum nicht auf dem Bildschirm erscheint?

Wenn das Datum nicht innerhalb von zwei Minuten angezeigt wird, navigieren Sie mit den Pfeiltasten im Menü zu Config > Battery und geben Sie das Installationsdatum manuell ein.

Ist der Umgang mit der Batterie sicher?

Beachten Sie die Hinweise: Entfernen Sie Schmuck (Uhren, Ringe), verbrennen oder öffnen Sie die Batterie nicht. Der Elektrolyt ist gefährlich für Haut und Augen. Tragen Sie bei Bedarf Handschuhe.

Wie recycelt man die gebrauchte Batterie?

Recyceln Sie sie gemäß den örtlichen Vorschriften. Konsultieren Sie das mit dem Ersatzbatteriemodul gelieferte Entsorgungsinformationsblatt.

Wie lange dauert es, die Batterie aufzuladen?

Die Batterie wird innerhalb der ersten drei Stunden Netzbetrieb auf 90 % ihrer Kapazität aufgeladen. Warten Sie die vollständige Ladung für maximale Laufzeit ab.

Kann die Batterie durch ein anderes Modell ersetzt werden?

Nein, ersetzen Sie sie immer durch ein Modul desselben Typs (APCRBC152). Die Verwendung eines anderen Modells kann das Gerät beschädigen oder ein Sicherheitsrisiko darstellen.

Wie führe ich nach dem Austausch einen Kalibrierungstest durch?

Sobald die Batterie vollständig geladen ist, starten Sie einen Selbsttest und dann einen Kalibrierungstest der Akkulaufzeit über die USV-Oberfläche, um die ordnungsgemäße Funktion zu überprüfen.

BEDIENUNGSANLEITUNG APCRBC152- Smart-UPS On-Line V7

Lesen Sie die Anweisungen sorgfältig, um sich mit dem Gerät vertraut zu machen, bevor Sie es installieren, in Betrieb nehmen oder warten. Die folgenden Sonderhinweise können in dieser Anleitung oder auf dem Gerät angegeben sein, um vor potenziellen Gefahren zu warnen oder die Aufmerksamkeit auf Informationen zu lenken, die einen Vorgang erläutern oder vereinfachen.

Die Ergänzung dieses Symbols zu einem Sicherheitsaufkleber für Gefahren- oder Warnhinweise deutet darauf hin, dass eine Stromschlaggefahr besteht, die bei Nichtbeachtung der Anweisungen zu Personenschäden führen kann.

Dieses Symbol beschreibt eine Sicherheitswarnung. Es warnt Sie in Bezug auf potenzielle Gefahren für Personenschäden. Beachten Sie alle Sicherheitshinweise, die auf dieses Symbol folgen, um schwere oder tödliche Verletzungen zu verhindern.

AVORSICHT

VORSICHT weist auf eine potenzielle Gefahrensituation hin, die bei Nichtbeachtung zu leichten bis mittelschweren Verletzungen führen kann.

VORSICHT

VORSICHT beschreibt Verfahren, die sich nicht auf körperliche Verletzungen beziehen, unter anderem bestimmte Gefahren in der Umgebung, potenzielle Beschädigung oder Datenverlust.

Sicherheits- und allgemeine Informationen

Überprüfen Sie nach Erhalt den Verpackungsinhalt. Benachrichtigen Sie bei Beschädigung den Frachtführer und Händler.

• Befolgen Sie alle örtlichen und nationalen elektrischen Vorschriften.
• Führen Sie gebrauchte Akkus stets dem Recycling zu. Informationen zum Recycling von gebrauchten Akkumodulen entnehmen Sie dem Informationsblatt zur Akku-Entsorgung, das dem Ersatzakku-Modul beiliegt.
• Recyceln Sie die Verpackungsmaterialien oder bewahren Sie sie für die Wiederverwendung auf.

Akkusicherheit

• Nehmen Sie vor dem Installieren oder Austauschen von Akkus Schmuck wie Armbanduhren oder Ringe ab. Hoher Kurzschlussstrom durch leitendes Material könnte schwere Verbrennungen verursachen.
• Versuchen Sie nicht, die Akkus durch Verbrennen zu entsorgen. Die Akkus können explodieren.
• Öffnen Sie die Akkus nicht und beschädigen Sie sie nicht. Freigesetzte Elektrolyte schädigen die Haut und Augen und können toxisch sein.

Austauschen der Akkumodule

AVORSICHT

SCHÄDEN AN GERÄTEN ODER PERSONEN

• Das Gerät ist schwer. Jedes Akkumodul APCRBC152 wiegt 15,3 kg und jedes Akkumodul APCRBC141 wiegt 11,7 kg.
• Praktizieren Sie immer sichere Verfahren zum Anheben passend zum Gewicht des Geräts.
• Befolgen Sie alle örtlichen und nationalen elektrischen Vorschriften.
• Halten Sie die Akkumodule beim Einschieben in die sowie beim Herausziehen aus der USV oder dem externen Akku (XLBP) am Griff fest.
• Benutzen Sie den Griff nicht zum Anheben oder Tragen des Akkumoduls.
• Ersetzen Sie Akkumodule beim Austausch nur durch Akkumodule desselben Typs.

Die Nichtbeachtung dieser Anweisungen kann zu Schäden am Gerät und leichten bis mittelschweren Verletzungen führen.

Hinweis: Die Akkus werden in den ersten drei Stunden des Netzstrombetriebs auf 90 % der Kapazität geladen. Gehen Sie während des ersten Ladevorgangs nicht von der vollen Laufzeitkapazität aus.

Akkumodul USV XLBP
APCRBC152 SRT3000XLx/SRT3000RMXLx SRT96BP	SRT96RMBP
APCRBC141 SRT2200XLx/SRT2200RMXLx SRT72BP	SRT72RMBP

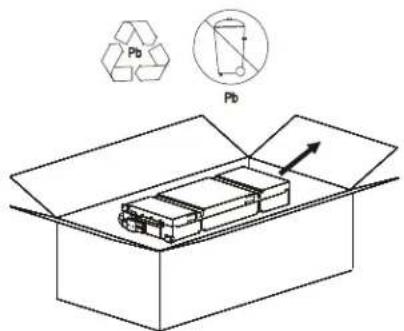

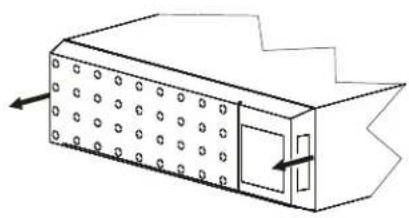

SRT2200XLx/SRT2200RMXLx/SRT3000XLx/SRT3000RMXLx - USV-Modelle

1

2

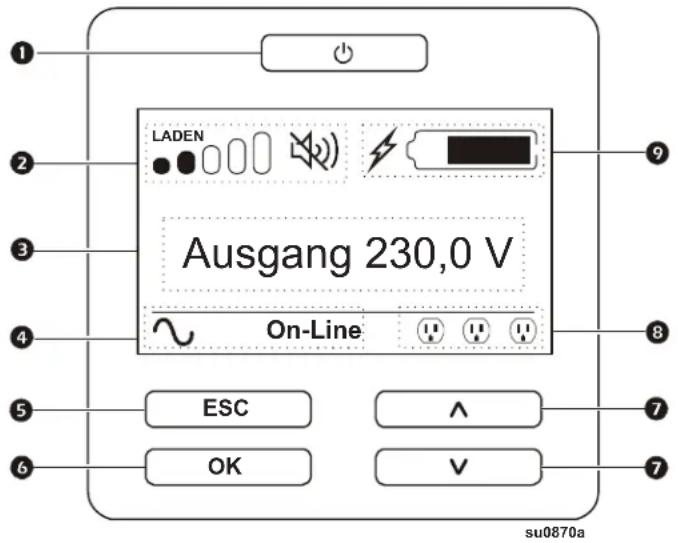

Datum der Akkuinstallation zurücksetzen

1	EIN/AUS-Taste
2	LadesymbolSymbol für akustischen Alarm deaktivieren/Stumm schalten
3	USV-Statusinformationen
4	Symbole für Betriebsmodus
5	ESCAPE-Taste
6	OK-Taste
7	AUF/AB-Pfeiltasten
8	Symbole für den Status der steuerbaren Steckdosengruppe
9	Symbole für den Akkustatus

Das Datum der Akkuinstallation wird innerhalb von zwei Minuten nach der Akkuinstallation auf der Displayoberfläche angezeigt. Wird das Installationsdatum nicht auf der Displayoberfläche angezeigt, nutzen Sie die AUF/AB-Pfeiltasten, um zu Config Menu (Konfig.-Menü) > Battery (Akku) zu navigieren und geben Sie das korrekte Installation Date (Installationsdatum) ein.

Wenn die Ersatzakkukartusche (RBC) auf die volle Kapazität geladen ist, führen Sie einen Self Test (Selbsttest) und einen Runtime Calibration Test (Laufzeitkalibrierungstest) durch.
