Caractéristiques techniques	Fraiseuse Flex RFE 40 18.0-EC, moteur sans balais, puissance 18V, vitesse variable, capacité de fraisage 40 mm.
Utilisation	Conçue pour le fraisage de matériaux divers, idéale pour les travaux de précision dans le bois et les plastiques.
Maintenance et réparation	Vérifier régulièrement l'état des lames et les remplacer si nécessaire, nettoyer le filtre à air, lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection et des gants, s'assurer que l'outil est débranché lors du changement de lames.
Informations générales	Poids léger, ergonomique, compatible avec les batteries Flex 18V, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - RFE 40 18.0-EC Flex

Que faire si la fraiseuse ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler la profondeur de fraisage ?

Utilisez la molette de réglage de profondeur située sur le côté de la machine pour ajuster la profondeur souhaitée. Assurez-vous de faire des tests sur des matériaux de rebut avant de travailler sur votre pièce finale.

Que faire si la fraiseuse vibre excessivement pendant l'utilisation ?

Vérifiez que la fraise est correctement fixée et qu'elle est en bon état. Assurez-vous également que la pièce à usiner est bien maintenue et que la fraiseuse est posée sur une surface stable.

Comment changer la fraise de la Flex RFE 40 18.0-EC ?

Débranchez l'appareil. Utilisez la clé de montage fournie pour desserrer l'écrou de la fraise. Retirez la fraise usée et remplacez-la par la nouvelle en veillant à bien serrer l'écrou.

Comment nettoyer ma fraiseuse après utilisation ?

Débranchez la fraiseuse et utilisez un chiffon sec pour enlever les résidus de poussière et de débris. Évitez d'utiliser de l'eau ou des produits liquides qui pourraient endommager l'appareil.

Que faire si la fraise surchauffe pendant l'utilisation ?

Arrêtez immédiatement la machine et laissez-la refroidir. Assurez-vous que la fraise est adaptée au matériau que vous travaillez et que vous ne forcez pas sur la machine.

Où puis-je trouver des pièces de rechange pour la Flex RFE 40 18.0-EC ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site Web du fabricant. Assurez-vous de fournir le numéro de modèle pour obtenir les pièces appropriées.

Comment puis-je obtenir le manuel d'utilisation de la fraiseuse ?

Le manuel d'utilisation peut généralement être téléchargé sur le site Web du fabricant dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI RFE 40 18.0-EC Flex

• Table des matières Symboles utilisés p. 19
• Symboles apposés sur l’appareil p. 19
• Pour votre sécurité p. 19
• Bruits et vibrations p. 20
• Caractéristiques techniques p. 21
• Vue d'ensemble p. 22
• Mode d'emploi p. 23
• Maintenance et nettoyage p. 25
• Consignes pour la mise au rebut p. 26
• -Conformité p. 26
• Exclusion de responsabilité Symboles utilisés AVERTISSEMENT ! Ce symbole prévient d'un danger imminent. Le non-respect des consignes mentionnées entraîne un danger de mort ou un risque de blessures très graves. PRUDENCE ! Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels. REMARQUE Ce symbole vous donne des conseils d'utilisation et des informations importantes. Symboles apposés sur l’appareil Pour éviter tous risques de blessure, veuillez lire attentivement la notice d'utilisation ! Portez des lunettes de protection ! Portez un casque anti-bruit ! Consignes pour la mise au rebut de l’ancien appareil (voir page 26) ! Pour votre sécurité AVERTISSEMENT ! Avant d’utiliser cet appareil électroportatif, veuillez lire les instructions suivantes et agir en conséquence : – la présente notice d'utilisation, – les consignes générales de sécurité régissant l'utilisation des outils électroportatifs et figurant dans le fascicule ci-joint (référence : 315.915), – les règles et prescriptions préventives des accidents applicables sur le site d'utilisation. Cet outil électroportatif a été construit en l'état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peuvent émaner un danger de mort et un risque de blessures graves pour l’utilisateur ou les tiers, ou un risque d’endommager la machine elle-même ou d’autres objets de valeur. Il convient d'utiliser cet outil électroportatif uniquement – à des fins conformes à l'usage prévu, – dans un parfait état technique et de sécurité. Éliminez immédiatement tout dérangement susceptible de compromettre la sécurité. Utilisation conforme à l'usage prévu La fraiseuse pour poser les pattes de fixation des chéneaux RFE 40 18.0-EC est destinée – aux utilisations professionnelles dans l'industrie et l'artisanat, – pour le fraisage du bois, – pour le fraisage des cannelures des pattes de fixation des chéneaux.RFE 40 18.0-EC p. 26

Consigne de sécurité AVERTISSEMENT ! Lisez l'intégralité des consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela entraîne un risque d'électrocution, d'incendie et/ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement. Attendez l'arrêt de l'arbre porte-lame avant de poser l'outil électroportatif. Un arbre porte-lame exposé peut s'accrocher à la surface et provoquer une perte de contrôle ainsi que des blessures graves. Ne tenez l'outil électroportatif que par les surfaces de prise isolées, l'arbre porte- lame pouvant heurter une ligne électrique. Le contact avec une ligne électrique peut également mettre les pièces métalliques sous tension et provoquer une électrocution. À l'aide de pinces ou par d'autres moyens, fixez et bloquez la pièce à usiner sur un support stable. Si vous ne tenez la pièce à usiner qu'avec la main ou contre votre corps, elle restera instable, ce qui peut entraîner une perte de contrôle. N’introduisez jamais les doigts dans l’orifice d'éjection des copeaux. Vous risquez de vous blesser au contact des pièces en rotation. Ne fraisez jamais sur des objets métalliques, des clous ou de vis. Les lames ou les arbres porte-lame peuvent être endommagés et provoquer une augmentation des vibrations. Pendant le travail, tenez l’outil électroportatif avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l’outil électroportatif est plus sûr si vous le tenez des deux mains. N'approchez l'outil électroportatif de la pièce qu'après l'avoir mis en marche. Il existe sinon un risque de choc de retour si l'outil amovible se coince dans la pièce. Protégez-vous contre les poussières dangereuses. Les poussières de matériaux tels que la peinture à base de plomb, certains types de bois, les minéraux et le métal peuvent être nocifs. Le fait de toucher ou d'inhaler les poussières peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières telles que la poussière de chêne ou de hêtre sont considérées comme cancérigènes, notamment lorsqu'elles sont combinées à des additifs de traitement du bois (chromate, produits de préservation du bois). Les matériaux contenant de l'amiante ne doivent être manipulés que par des professionnels. – Dans la mesure du possible, utilisez un système d'aspiration de la poussière adapté au matériau. – Veillez à ce que l’aération du poste de travail soit suffisante. – Il est recommandé de porter un masque respiratoire de la classe P2. Respectez la réglementation en vigueur dans votre pays pour les matériaux à traiter. RISQUES DE DÉGÂTS MATÉRIELS ! La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder. Bruits et vibrations PRUDENCE ! Les valeurs de mesure indiquées s’appliquent aux appareils neufs. Au cours d'une utilisation quotidienne, les valeurs de bruit et de vibrations varient. REMARQUE Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué seRFE 40 18.0-EC

réfère aux principales applications de l’outil électroportatif. Si toutefois ce dernier est utilisé à d’autres fins, avec des outils amovibles différents ou s’il ne subit qu’une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l’appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais dont l’utilisateur ne s’en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour protéger l’utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : maintenance de l’outil électroportatif et des outils amovibles, maintien des mains au chaud, organisation des séquences de travail. PRUDENCE ! Veuillez porter un casque antibruit lorsque la pression acoustique dépasse 85 dB(A). Caractéristiques techniques Appareil RFE 40 18.0-EC Type Fraiseuse pour poser les pattes de fixation des chéneaux Tension du secteur V 18 Batterie Ah AP 18.0/2,5 AP 18.0/5,0 Vitesse de marche à vide tr/min

Emmanchement mm M14 Diamètre de la tête de fraisage mm 80 Largeur de fraisage mm 40 Profondeur de fraisage mm 6/8 Poids conformément à la procédure EPTA 01/2003 Poids (sans batterie) kg 3,0 Poids batterie AP 18.0/2,5 AP 18.0/5,0

0,42 0,72 Niveau de bruit exprimé en décibels A correspondant à EN 62841 (voir « Bruit et vibrations ») Niveau de pression acoustique L

dB(A) 82 Niveau de puissance sonore L

dB(A) 93 Marge d’incertitude K db 3 Valeur totale des vibrations correspondant à EN 62841 (voir « Bruit et vibrations ») Valeur émissive a

lors du fraisage du bois m/s² 2,8 Marge d’incertitude K m/s² 1,5RFE 40 18.0-EC

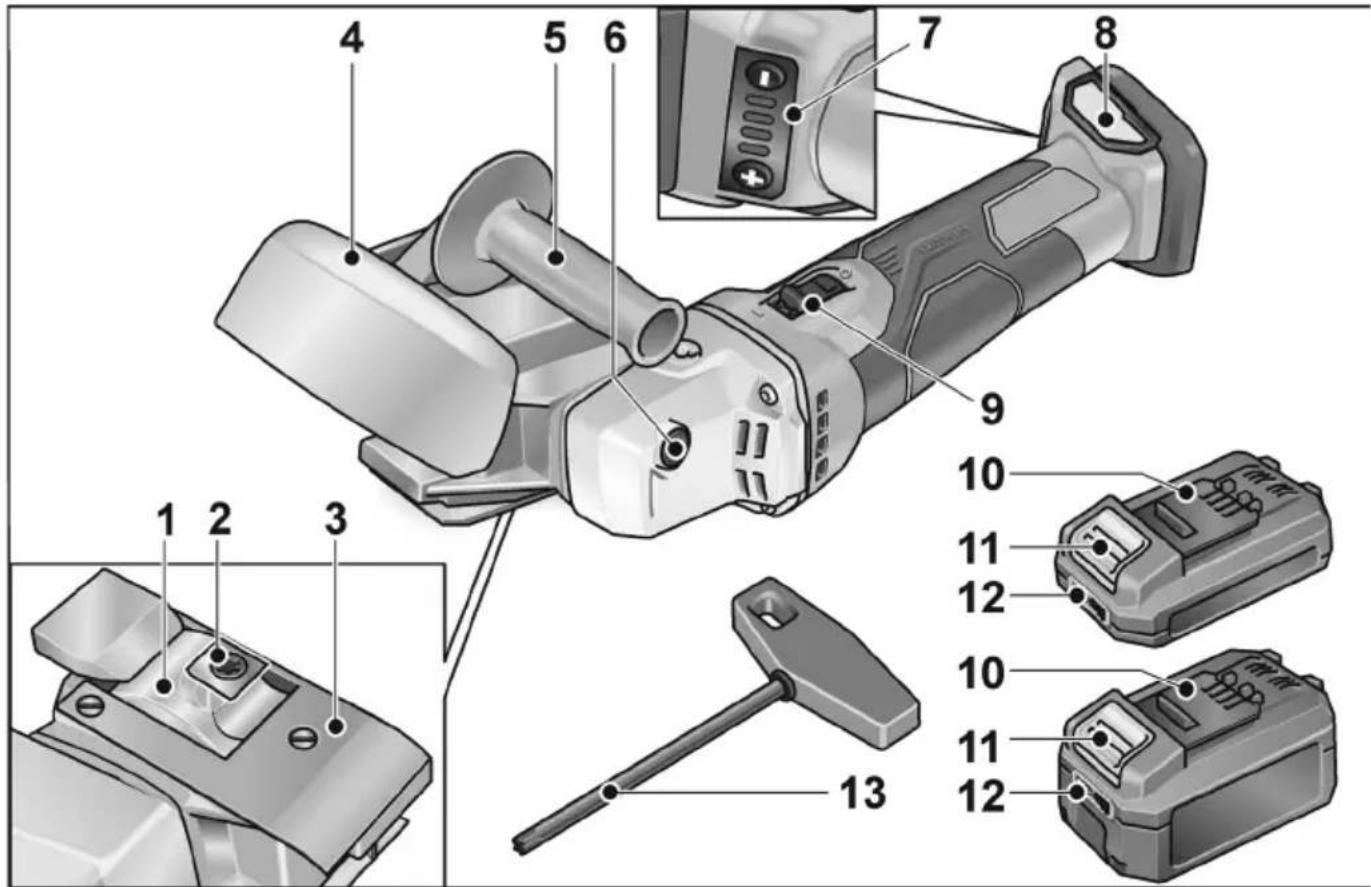

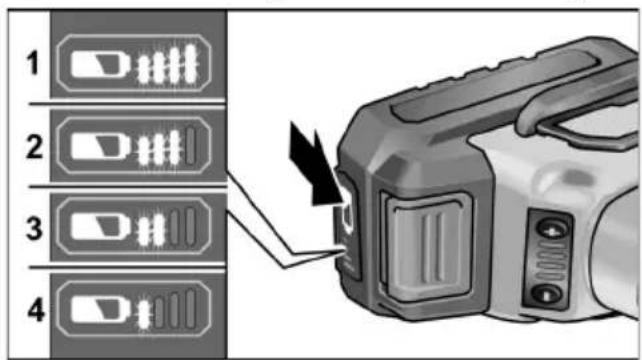

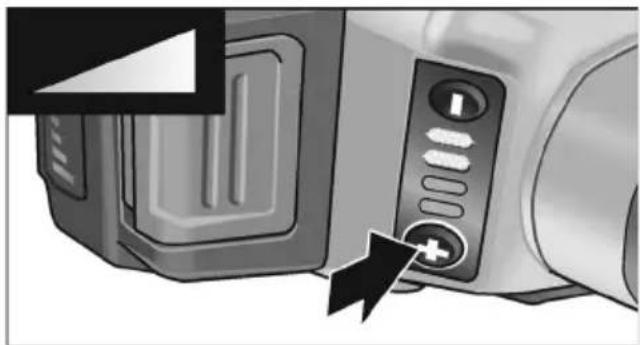

Vue d'ensemble 1 Tête de fraisage 2 Lame réversible 3 Plaque de support 4 Guidage des copeaux 5 Poignée 6 Blocage de la broche Pour bloquer la broche lors d’un changement d’outil. 7 Présélection de la vitesse 8 Compartiment batterie 9 Interrupteur à bascule Pour allumer/éteindre. 10 Batterie li-ion (2,5 Ah ou 5,0 Ah) 11 Touche de déverrouillage de la batterie 12 Voyant de niveau batterie 13 Clé TorxRFE 40 18.0-EC

Mode d'emploi AVERTISSEMENT ! Retirez la batterie de l'appareil avant toute intervention sur l'outil électroportatif. Avant la mise en service Déballez l’appareil électroportatif et les accessoires, vérifiez que la livraison est au complet et l’absence de dégâts survenus en cours de transport. REMARQUE Les batteries ne sont pas entièrement chargées à la livraison. Chargez entièrement les batteries avant la première utilisation. Voir à ce sujet la notice d'utilisation du chargeur. Mise en place/remplacement de la batterie Insérez la batterie chargée dans l'outil électroportatif jusqu'à emboîtement complet. Appuyez sur les touches de déver- rouillage (1.), puis retirez la batterie (2.). PRUDENCE ! Protégez les contacts de la batterie lorsqu'elle n'est pas utilisée. La présence de pièces métalliques libres expose les contacts à un court-circuit ; il en résulte un risque d'explosion et d'incendie ! Niveau de charge de la batterie Appuyez sur la touche pour contrôler le niveau de charge sur les LED du voyant. Le voyant s'éteint au bout de 5 secondes. La batterie doit être chargée lorsqu'une LED clignote. Si aucune LED n'est allumée après une pression sur la touche, la batterie est défectueuse et doit être remplacée. Insertion et remplacement de la lame réversible PRUDENCE ! Ne touchez pas les bords des lames réversibles. Risque de blessures par coupure ! La tête de fraisage dispose de 4 lames réversibles. Les lames réversibles peuvent être tournées.RFE 40 18.0-EC

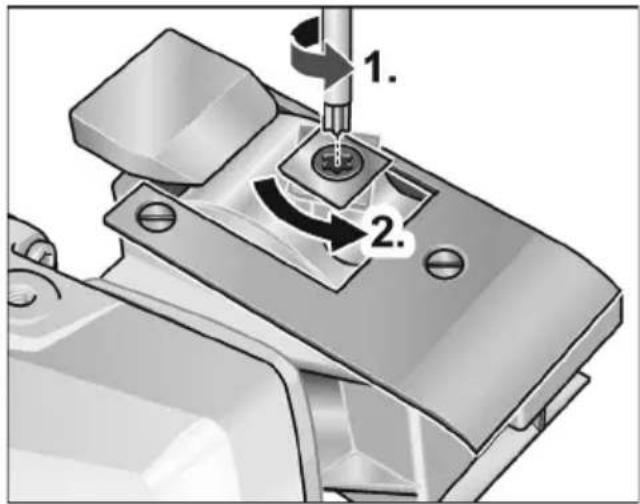

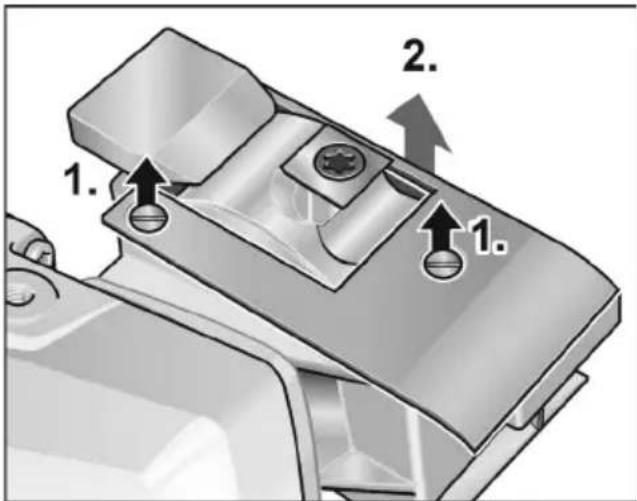

Tournez la tête de fraisage jusqu'à ce que l'une des lames réversibles apparaisse dans l'ouverture. Utilisez la clé Torx pour desserrer la vis de fixation de la lame réversible (1.). Tournez la lame réversible de 90 ° de manière à ce qu'un côté inutilisé de la lame soit aligné dans le sens du fraisage (2.). Si tous les côtés de la lame réversible sont déjà usés, insérez une nouvelle lame réversible. Si nécessaire, effectuez la procédure pour les 4 lames réversibles. Réglage de la profondeur de fraisage Vous pouvez choisir entre une profondeur de fraisage de 6 mm et 8 mm. La profondeur de fraisage se règle en montant ou en démontant la plaque de support. Desserrez les vis de fixation de la plaque de support à l'aide d'un tournevis en tournant dans le sens inverse des aiguilles d'une montre (1.). Retirez la plaque de support (2.). La profondeur de fraisage est maintenant de 8mm. Si une profondeur de fraisage de 6 mm est requise, il faut remonter la plaque de support. Allumer et éteindre la ponceuse électroportative Poussez l’interrupteur à bascule vers l’avant et maintenez-le en position. Pour éteindre, relâchez l’interrupteur à bascule. REMARQUE Pour des raisons de sécurité, l'interrupteur ne peut être enclenché. PRUDENCE ! La tête de fraisage tourne encore après avoir coupé l'interrupteur. Présélection de la vitesse – Pour régler la vitesse de fonctionnement, appuyez sur la touche de contrôle du régime. La vitesse sélectionnée est conservée même si l'outil est arrêté. – Appuyez doucement sur l'interrupteur : l'outil électroportatif accélère pour atteindre la vitesse présélectionnée. PRUDENCE ! Risque de blessures si l’outil casse. Utilisez un outil adapté à la tâche à accomplir.RFE 40 18.0-EC

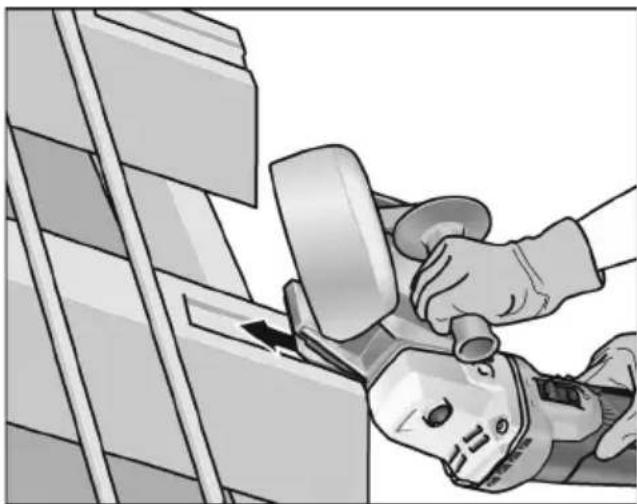

REMARQUE – Protection contre les surcharges : protège les appareils contre les surcharges. – Surveillance de la température : en cas de risque de surchauffe, la machine s'arrête. Travail avec l'appareil électroportatif AVERTISSEMENT ! La tête de fraisage ne doit pas entrer en contact avec des objets saillants et tranchants. Risque de choc de retour ! Dommages à la tête de fraisage. Si les lames réversibles sont endommagées ou très usées, remplacez-les sans faute. PRUDENCE ! Tenez toujours fermement l'outil électroportatif avec les deux mains !

1. Fixez les lames réversibles et vérifiez

qu'elles sont bien en place.

2. Vérifiez la profondeur de fraisage,

ajustez-la si nécessaire.

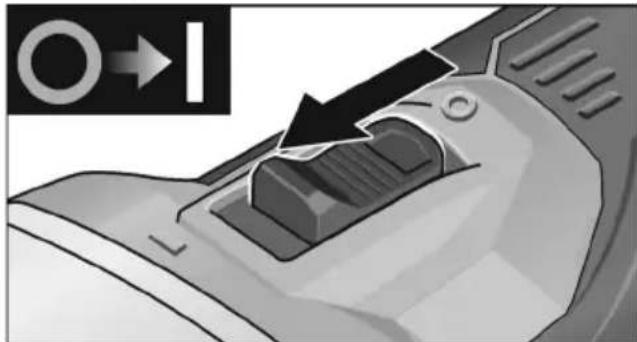

3. Allumez l'appareil.

4. Placez la fraiseuse sur la surface de

travail. La plaque de support doit être au même niveau que la surface de travail.

5. Guidez la fraise sur le matériau avec une

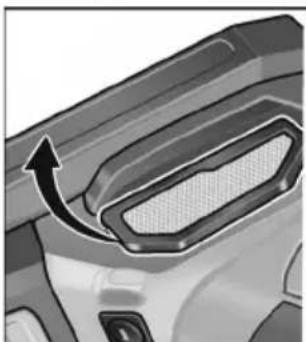

pression régulière. N'utilisez que les batteries et les chargeurs du fabricant. Vous trouverez les numéros de commande sur notre page d'accueil : www.flex-tools.com N'utilisez pas de batteries endommagées, ces dernières doivent être remplacées immédiatement. Ne démontez pas la batterie. Température ambiante admissible (outil électrique, chargeur, batterie) – En mode charge 4 … +40 °C – En mode fonctionnement -20 … +50 °C – En mode stockage -20 … +50 °C Maintenance et nettoyage AVERTISSEMENT ! Retirez la batterie de l'appareil avant toute intervention sur l'outil électroportatif. Nettoyage AVERTISSEMENT ! N’utilisez ni eau ni produits de nettoyage liquides. Nettoyez régulièrement l’appareil et les ouïes de ventilation. Nettoyez régulièrement l’intérieur du boîtier et le moteur à l’aide d’air comprimé sec. Nettoyer régulièrement le filtre antipoussières. Retirez le filtre antipoussières et nettoyez- le à l'air comprimé sec.RFE 40 18.0-EC

Réducteur REMARQUE Les vis situées sur la boîte d'engrenages ne doivent pas être desserrées pendant la durée de la garantie. Si cette consigne n'est pas respectée, le fabricant déclinera toute obligation au titre de la garantie. Réparations Ne confiez les réparations qu’à un atelier de SAV agréé par le fabricant. Pièces de rechange et accessoires D'autres accessoires, en particulier les outils amovibles, sont présentés dans les catalogues du fabricant.Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com Consignes pour la mise au rebut AVERTISSEMENT ! Rendez inutilisables les outils électroportatifs usagés avant leur mise au rebut : – les outils électroportatifs alimentés par le réseau électrique, en retirant le câble d'alimentation, – les outils électroportatifs, en retirant la batterie. Pays de l’UE uniquementNe mettez pas les outils électroportatifs à la poubelle réservée aux déchets domestiques !Conformément à la directive européenne 2012/19/UE visant les outils électroportatifs et électroniques usagés, et à sa transposition en droit national, les outils électroportatifs ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement. Recyclez les matières premières plutôt que de les jeter à la poubelle. L'appareil, les accessoires et l'emballage doivent être recyclés de manière respectueuse de l'environnement.Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage. AVERTISSEMENT ! Ne jetez pas les batteries dans la poubelle des déchets domestiques, au feu ou dans l'eau. Ne tentez pas d'ouvrir des batteries hors d'usage. Pays de l'UE uniquement : conformément à la directive 2006/66/CE, les batteries défectueuses ou épuisées doivent être recyclées. REMARQUE Pour connaître les possibilités de mise au rebut, consultez un revendeur spécialisé ! -Conformité Nous déclarons sous notre seule responsabilité que le produit décrit sous « Caractéristiques techniques » est conforme aux normes ou aux documents normatifs suivants :EN 62841 conformément aux dispositions des directives 2014/30/UE, 2006/42/CE,2011/65/CE.Responsables de la documentation technique :FLEX-Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/Murr15.12.2020FLEX-Elektrowerkzeuge GmbHBahnhofstrasse 15, D-71711 Steinheim/Murr Exclusion de responsabilité Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d’une interruption des activités professionnelles, provoqués par le produit ou par l’impossibilité de l’utiliser.Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inappropriée du produit ou par son utilisation en association avec les produits d'autres fabricants. Klaus Peter WeinperHead of QualityDepartment (QD)Peter LameliTechnical HeadRFE 40 18.0-EC
