RFE 40 18.0-EC - Fräsmaschine Flex - Kostenlose Bedienungsanleitung

Produkttyp	Fräsmaschine für Dachrinnenbefestigungslaschen
Marke	Flex
Modell	RFE 40 18.0-EC
Akkuspannung	18 V
Kompatible Akkus	AP 18.0/2,5 Ah, AP 18.0/5,0 Ah
Leerlaufdrehzahl (4 Stufen)	1: 1-2800 U/min, 2: 1-3950 U/min, 3: 1-5100 U/min, 4: 1-6200 U/min
Aufnahme	M14
Durchmesser Fräskopf	80 mm
Frsäbreite	40 mm
Frsätiefe	6 mm oder 8 mm (einstellbar über Auflageplatte)
Gewicht (ohne Akku)	3,0 kg
Gewicht Akku 2,5 Ah	0,42 kg
Gewicht Akku 5,0 Ah	0,72 kg
Schalldruckpegel LPA	82 dB(A)
Schallleistungspegel LWA	93 dB(A)
Vibration (Holzfräsen)	2,8 m/s² (Unsicherheit K=1,5 m/s²)
Wendemesser	4 Messer, durch 90°-Drehung wiederverwendbar
Schutz	Überlastschutz und Temperaturüberwachung
Verwendungszweck	Professionell, Fräsen von Holz und Nuten für Dachrinnenbefestigungslaschen
Wartung und Reinigung	Lüftungsschlitze und Staubfilter regelmäßig mit trockener Druckluft reinigen
Reparaturen	Nur durch einen vom Hersteller autorisierten Kundendienst
Ersatzteile	Explosionszeichnungen und Listen auf www.flex-tools.com
Garantie	Die Schrauben des Getriebes nicht lösen, da sonst die Garantie erlischt

Häufig gestellte Fragen - RFE 40 18.0-EC Flex

Wie setze ich den Akku ein und entferne ihn?

Schieben Sie den geladenen Akku in das Werkzeug, bis er einrastet. Zum Entfernen drücken Sie die Entriegelungstasten auf beiden Seiten und ziehen den Akku nach hinten.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Taste am Akku: Die LEDs der Anzeige zeigen den Ladezustand an. Wenn eine LED blinkt, muss der Akku geladen werden. Leuchtet keine LED, ist der Akku defekt und muss ersetzt werden.

Wie wechsle ich das Wendemesser?

Drehen Sie den Fräskopf, um das Messer freizulegen. Lösen Sie die Befestigungsschraube mit dem mitgelieferten Torx-Schlüssel. Drehen Sie das Messer um 90°, um eine neue Seite zu verwenden, oder ersetzen Sie es, wenn alle Seiten abgenutzt sind. Wiederholen Sie den Vorgang bei Bedarf für alle 4 Messer.

Wie stelle ich die Frästiefe ein?

Lösen Sie die Schrauben der Auflageplatte mit einem Schraubendreher, entfernen Sie die Platte, um eine Tiefe von 8 mm zu erhalten. Für 6 mm setzen Sie die Platte wieder ein. Ziehen Sie die Schrauben nach der Einstellung fest.

Wie schalte ich das Werkzeug ein und aus?

Drücken Sie den Kippschalter nach vorne und halten Sie ihn für den Betrieb gedrückt. Loslassen zum Ausschalten. Der Schalter kann nicht in der Einschaltposition verriegelt werden.

Wie stelle ich die Drehzahl ein?

Verwenden Sie die Drehzahlvorwahltaste (7), um zwischen 4 Stufen (1-4) zu wählen. Die gewählte Drehzahl wird gespeichert. Drücken Sie den Schalter sanft, um allmählich auf die gewählte Drehzahl zu beschleunigen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie Schutzbrille und Gehörschutz. Halten Sie das Werkzeug mit beiden Händen, warten Sie den vollständigen Stillstand des Kopfes ab, bevor Sie das Werkzeug ablegen. Fräsen Sie nie über Metall oder Nägel. Verwenden Sie ein Absaugsystem für gefährliche Stäube.

Wie reinige ich das Werkzeug?

Entfernen Sie den Akku. Reinigen Sie regelmäßig die Lüftungsschlitze, das Gehäuseinnere und den Motor mit trockener Druckluft. Reinigen Sie auch den Staubfilter mit Druckluft. Verwenden Sie niemals Wasser oder flüssige Reinigungsmittel.

Wo finde ich Ersatzteile?

Explosionszeichnungen und Ersatzteillisten sind auf der Website www.flex-tools.com verfügbar. Für Reparaturen wenden Sie sich an einen vom Hersteller autorisierten Kundendienst.

Wie entsorge ich das Gerät umweltgerecht?

Entsorgen Sie weder das Werkzeug noch die Akkus im Hausmüll. Gemäß der europäischen Richtlinie geben Sie sie an einer Sammelstelle zum Recycling ab. Verbrauchte Akkus müssen separat recycelt werden.

BEDIENUNGSANLEITUNG RFE 40 18.0-EC Flex

Zu Ihrer Sicherheit .... 3

Geräusch und Vibration ..... 4

Technische Daten 5

Auf einen Blick 6

Gebrauchsanweisung 7

Wartung und Pflege 9

Entsorgungshinweise 10

C€-Konformität 10

Haftungsausschluss.... 10

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Zur Verringerung eines

Verletzungsrisikos

Bedienungsanleitung lesen!

Augenschutz tragen!

Gehörschutz tragen!

Entsorgungshinweis für das

Altgerät (siehe Seite 10)!

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

– die vorliegende Bedienungsanleitung,

– die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),

– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheits-technischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw.

Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

- für die bestimmungsgemäße Verwendung,

– in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Die Rinnenträger-Einlassfräse

RFE 40 18.0-EC ist bestimmt

für den gewerblichen Einsatz in Industrie und Handwerk,

—zum Fräsen von Holz,

–zum Fräsen von Befestigungsnuten für Rinnenträger.

Sicherheitshinweise

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen.
Eine freiliegende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.
■ Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da die Messerwelle eine spannungsführende Leitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
■ Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.
■ Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.
Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben. Messer und Messerwelle können beschädigt werden und zu erhöhten Vibrationen führen.
■ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
■ Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
Schützen Sie sich vor gefährlichen Stäuben. Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen-

oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

– Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

SACHSCHÄDEN!

Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Geräusch und Vibration

VORSICHT!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das

Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und

Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.

Technische Daten

Gerät RFE 40 18.0-EC
Typ Rinnenträger-Einlassfräse
Netzspannung V 18
Akku Ah AP 18.0/2,5		AP 18.0/5,0
Leerlaufdrehzahl	min^-1	1 - 28002 - 39503 - 51004 - 6200
Werkzeugaufnahme mm M14
Messerkopfdurchmesser mm 80
Fräsbreite mm 40
Frästiefe mm 6/8
Gewicht entsprechend "EPTA-procedure 1/2003"
Gewicht (ohne Akku) kg	3,0
Gewicht AkkuAP 18.0/2,5AP 18.0/5,0	kgkg	0,420,72
A-bewerteter Geräuschpegel entsprechend EN 62841 (siehe "Geräusch und Vibration")
Schalldruckpegel L_PA	dB(A)	82
Schallleistungspegel L_WA	dB(A)	93
Unsicherheit K	db	3
Schwingungsgesamtwert entsprechend EN 62841 (siehe "Geräusch und Vibration")
Emissionswert a_h beim Fräsen von Holz	m/s^2	2,8
Unsicherheit K	m/s^2	1,5

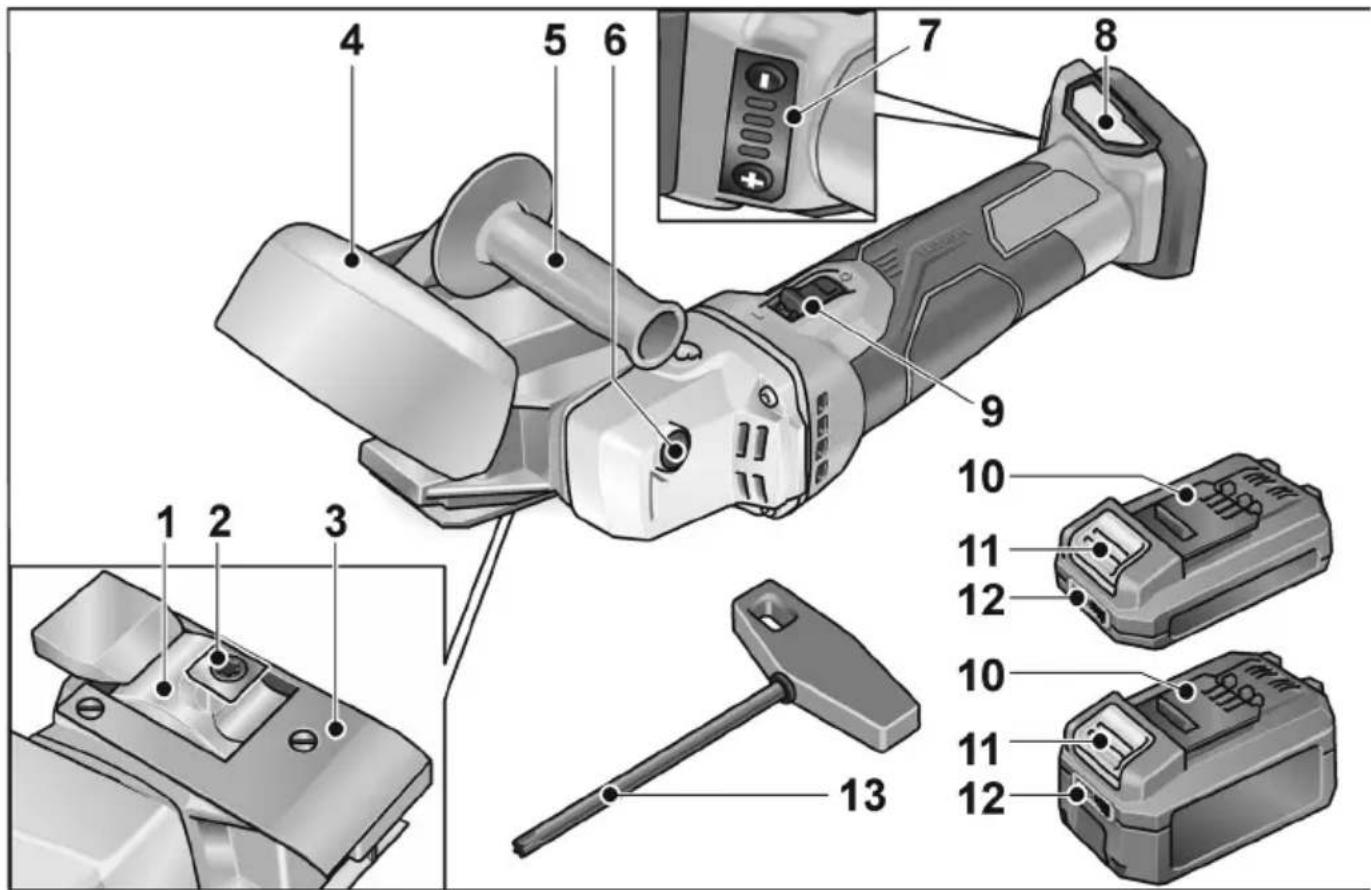

Auf einen Blick

1 Fräskopf
2 Wendemesser
3 Auflageblech
4 Späneführung
5 Handgriff
6 Spindelarretierung

Zum Feststellen der Spindel beim Werkzeugwechsel.

7 Drehzahlvorwahl

8 Einschubschacht für Akku
9 Schalterwippe

Zum Ein- und Ausschalten.

10 Li-Ion-Akku (2,5 Ah oder 5,0 Ah)
11 Entriegelungstaste für Akku
12 Akkuzustands-Anzeige
13 Torx-Schraubendreher

Gebrauchsanweisung

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnehmen.

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

HINWEIS

Die Akkus sind bei Lieferung nicht vollständig geladen. Vor dem ersten Betrieb die Akkus vollständig laden. Siehe dazu Bedienungsanleitung des Ladegerätes.

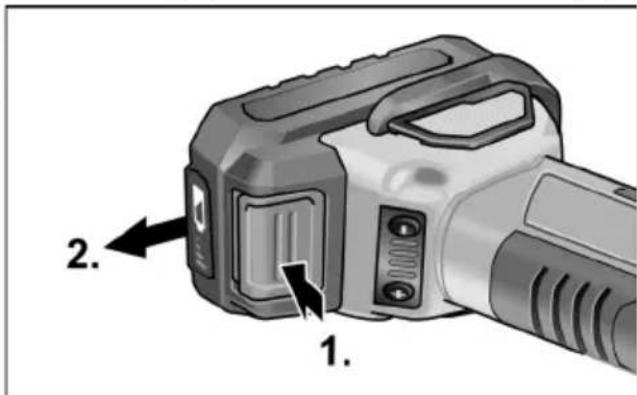

Akku einsetzen/wechseln

■ Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken.

■ Zum Entnehmen die Entriegelungstasten drücken (1.) und Akku herausziehen (2.).

VORSICHT!

Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr!

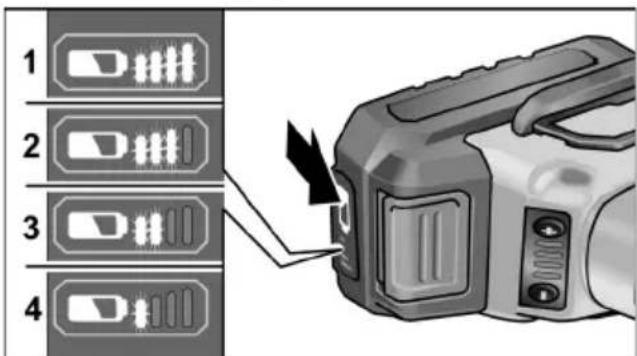

Ladezustand des Akkus

■ Durch Drücken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden.

Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.

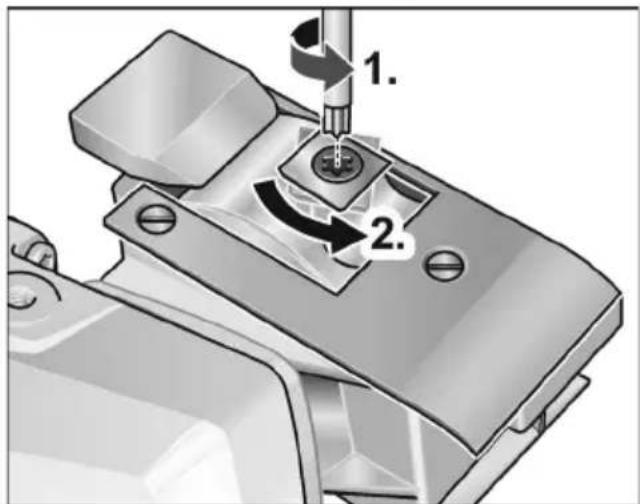

Einsetzen und Wechseln der Wendemesser

VORSICHT!

Die Wendemesser nicht an den Kanten anfassen. Gefahr von Schnittverletzungen!

Der Fräskopf verfügt über 4 Wendemesser. Die Wendemesser können gedreht werden.

■ Den Fräskopf so lange drehen, bis eines der Wendemesser in der Öffnung erscheint.
■ Mit dem Torx-Schraubendreher die Befestigungsschraube des Wendemessers lösen (1.).
Das Wendemesser um 90° drehen, so dass eine unbenutzte Seite des Messers in Fräsrichtung ausgerichtet ist (2.).
■ Falls sämtliche Seiten des Wendemessers bereits abgenutzt sind, ein neues Wendemesser einsetzen.
■ Das Verfahren gegebenenfalls bei allen 4 Wendemessern durchführen.

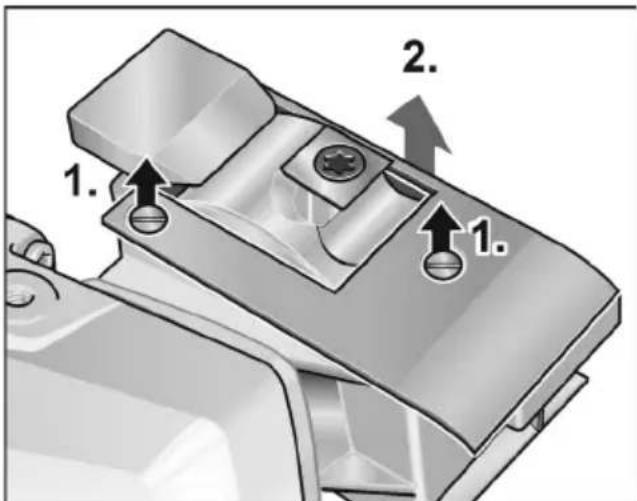

Einstellen der Frästiefe

Es kann zwischen einer Frästiefe von 6 mm und 8 mm ausgewählt werden.

Die Einstellung der Frästiefe erfolgt durch Montage bzw. Demontage des Auflageblechs.

■ Die Befestigungschrauben des Auflageblechs mit einem Schraubenzieher durch Drehen gegen den Uhrzeigersinn lösen (1.).
■ Das Auflageblech abnehmen (2.). Die Frästiefe beträgt nun 8 mm.
■ Falls eine Frästiefe von 6 mm erforderlich ist, das Auflageblech wieder montieren.

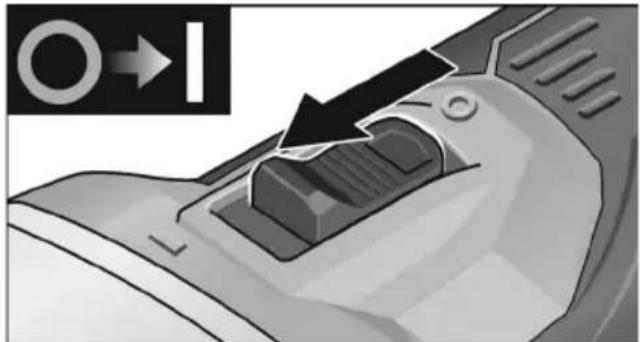

Elektrowerkzeug ein- und ausschalten

■ Schalterwippe nach vorn schieben und festhalten.
■ Zum Ausschalten Schalterwippe loslassen.

i HINWEIS

Der Schalter kann aus Sicherheitsgründen nicht eingerastet werden.

VORSICHT!

Fräskopf läuft nach dem Ausschalten nach.

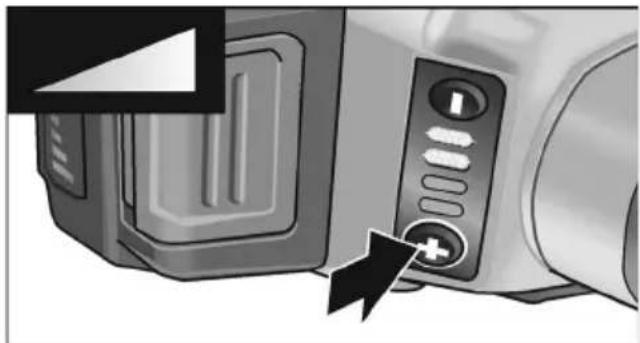

Drehzahlvorwahl

—Um die Betriebsgeschwindigkeit einzustellen, drücken Sie die Taste für die Drehzahlregulierung. Die gewählte Geschwindigkeit wird auch beim Ausschalten beibehalten.
-Drücken Sie den Schalter vorsichtig, um das Elektrowerkzeug auf die vorgewählte Geschwindigkeit zu beschleunigen.

VORSICHT!

Verletzungsgefahr durch Zerstörung des Werkzeugs. Der Arbeitsaufgabe entsprechendes Werkzeug verwenden.

HINWEIS

– Überlastschutz: schaltet die Maschine bei Überlast ab.
- Temperaturüberwachung: Bei Gefahr der Überhitzung schaltet die Maschine ab.

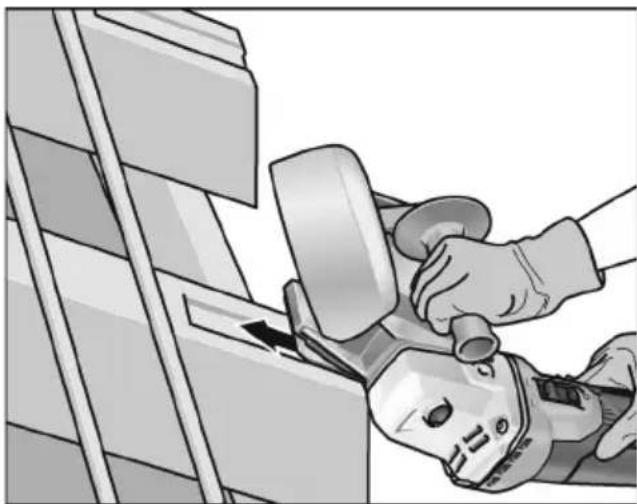

Arbeiten mit dem Elektrowerkzeug

WARNUNG!

Der Fräskopf darf nicht mit scharfen herausragenden Gegenständen in Kontakt kommen. Gefahr eines Rückschlags! Schäden am Fräskopf. Bei Beschädigungen oder starker Abnutzung der Wendemesser diese unbedingt austauschen.

VORSICHT!

Das Elektrowerkzeug immer mit beiden Händen festhalten!

1. Wendemesser befestigen bzw. deren festen Sitz überprüfen.
2. Frästiefe überprüfen, ggf. einstellen.
3. Gerät einschalten.
4. Die Rinnenträgerfräse auf die Arbeitsfläche aufsetzen. Das Auflageblech muss bündig mit der Arbeitsfläche sein.
5. Die Fräse mit gleichmäßigem Druck über das Material führen.

Benutzen Sie nur Batterien und Ladegeräte des Herstellers.

Bestellnummern finden Sie auf unserer Homepage: www.flex-tools.com

■ benutzen Sie keine beschädigten Batterien, diese sollten sofort ersetzt werden
■ Demontieren Sie die Batterie nicht
■ zulässige Umgebungstemperatur (Elektrowerkzeug, Ladegerät, Batterie)
- beim Laden 4 ... +40 °C
- beim Arbeiten -20 ... +50 °C
- beim Lagern -20 ... +50 °C

Wartung und Pflege

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät entnehmen.

Reinigung

WARNUNG!

Kein Wasser oder flüssige Reinigungsmittel verwenden.

■ Gerät und Lüftungsschlitze regelmäßig reinigen.
■ Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

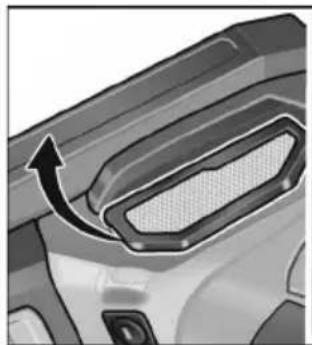

■ Staubfilter regelmäßig reinigen.

■ Staubfilter abnehmen und mit trockener Druckluft ausblasen.

Getriebe

HINWEIS

Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNUNG!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

- netzbetriebene Elektrowerkzeuge durch Entfernen des Netzkabels, - akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

€-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EG. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

15.12.2020 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax [phone]

[e-mail]

www.flex-tools.com
