VC-AL450 - Chargeur de piles VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chargeur de piles intelligent, compatible avec plusieurs types de batteries rechargeables (NiMH, NiCd).
Tension d'entrée	100-240 V AC
Tension de sortie	1.2 V DC
Courant de charge	450 mA par canal
Nombre de canaux	4 canaux indépendants
Indicateur de charge	LED pour chaque canal, indiquant l'état de charge.
Utilisation	Idéal pour recharger des piles AA et AAA, pratique pour les utilisateurs fréquents de dispositifs électroniques.
Maintenance et réparation	Nettoyer régulièrement les contacts de charge, vérifier l'état des câbles et de l'alimentation.
Sécurité	Protection contre les surcharges et les courts-circuits, conforme aux normes de sécurité.
Informations générales	Compact et léger, facile à transporter, idéal pour une utilisation domestique ou lors de déplacements.

FOIRE AUX QUESTIONS - VC-AL450 VOLTCRAFT

Comment savoir si le VOLTCRAFT VC-AL450 fonctionne correctement ?

Vérifiez que le voyant LED s'allume lorsque le chargeur est branché et que les piles sont correctement insérées.

Pourquoi mes piles ne se chargent-elles pas ?

Assurez-vous que les piles sont compatibles avec le VOLTCRAFT VC-AL450 et qu'elles sont correctement orientées dans le chargeur.

Le chargeur fait-il du bruit pendant la charge ?

Un léger bruit peut être normal, mais si le bruit est fort ou inhabituel, débranchez immédiatement le chargeur et contactez le service client.

Combien de temps faut-il pour charger complètement une pile ?

Le temps de charge dépend de la capacité de la pile, mais cela prend généralement entre 4 et 8 heures.

Comment entretenir mon chargeur VOLTCRAFT VC-AL450 ?

Gardez le chargeur propre et évitez de l'exposer à l'humidité. Débranchez-le lorsqu'il n'est pas utilisé.

Peut-on charger des piles de types différents en même temps ?

Il est recommandé de charger des piles du même type et de la même capacité pour éviter des problèmes de charge.

Que faire si le chargeur ne s'allume pas ?

Vérifiez la prise de courant et assurez-vous que le chargeur est correctement branché. Si le problème persiste, contactez le service client.

Le chargeur est-il compatible avec tous les types de piles rechargeables ?

Le VOLTCRAFT VC-AL450 est conçu pour des piles NiMH et NiCd. Ne pas utiliser avec d'autres types de piles.

Que signifie un voyant LED clignotant ?

Un voyant LED clignotant indique généralement un problème avec les piles, comme une surcharge ou une incompatibilité.

Puis-je utiliser le chargeur à l'étranger ?

Assurez-vous que la tension d'entrée est compatible avec celle du pays où vous vous trouvez. Un adaptateur peut être nécessaire.

MODE D'EMPLOI VC-AL450 VOLTCRAFT

Chargeur automatique de 6V/12V 1A/4,5A

N° de commande 1893207 Page 16 - 29

1. Introduction......17
2. Explication des symboles ....17
3. Utilisation prévue ....18
4. Contenu 18
5. Caractéristiques et fonctions ...... 19
6. Consignes de sécurité....19

a) Généralités .... 19
b) Appareils raccordés....20
c) Sécurité électrique....20
d) Personnes et produit ....21
e) Accumulateurs....21

1. Éléments de fonctionnement 22
   a) Signification des voyants LED 23
2. Montage et fixation 23
3. Mise en service....24

a) Recharge d'une batterie 24
b) Modes de charge et fonctions 26
c) Durée de recharge....27
d) Fonctions de protection du chargeur....27

1. Entretien et nettoyage....28
2. Remplacement du fusible 28
3. Élimination des déchets....28

a) Produit....28
b) Accumulateurs....29

1. Données techniques....29

1. Introduction

Chers clients,

Nous vous remercions d'avoir choisi ce produit.

Ce produit est conforme aux exigences des normes européennes et nationales en vigueur.

Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement sans danger, l'utilisateur doit impérativement respecter ce mode d'emploi !

Ce mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez ce mode d'emploi afin de pouvoir le consulter à tout moment !

Pour toute question technique, veuillez vous adresser à:

Suisse : www.conrad.ch www.biz-conrad.ch

2. Explication des symboles

Le symbole de l'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Ce symbole indique que cet appareil est conforme à la classe de protection II. Il possède une isolation double ou renforcée entre le réseau d'alimentation et la tension de sortie.

Le produit doit être installé et utilisé uniquement à l'intérieur de locaux secs et clos. L'appareil ne doit ni prendre l'humidité, ni être mouillé ! Il y aurait alors danger de mort par électrocution !

Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.

Ce symbole indique l'indice de protection du produit. Le produit est protégé contre la poussière et les jets d'eau provenant de toutes les directions.

3. Utilisation prévue

Le chargeur compact sert à recharger automatiquement des batteries au plomb-acide, calcium et lithium ayant une tension aux bornes de 6 V ou 12 V et une capacité de 1,2 Ah à 120 Ah (pour les accus 12 V) ou de 1,2 Ah à 24 Ah (uniquement pour les accus au plomb de 6 V). Les types d'accus rechargeables sont les accus plomb-feutre (AGM), les accus à électrolyte liquide ou gélifié ainsi que les accus au lithium. La charge d'accus intégrés dans des véhicules est possible. La charge d'accus intégrés dans des véhicules est possible. Ce chargeur intelligent reconnaît des accus en décharge profonde et permet de les réactiver par une tension de charge augmentée. Une fonction de maintien de charge maintient la tension de l'accu toujours à un niveau optimal. Une touche permet la commande du chargeur. L'indication de fonctionnement et d'état est assuré par des voyants LED. Le chargeur est protégé contre l'inversion de polarité et les courts-circuits. Il détecte automatiquement les accus défectueux.

Les bornes conduisent une tension supérieure à 0,6 - 0,8 V uniquement lorsqu'un accu est détecté. Cela empêche la formation d'étincelles en cas de contact involontaire avec les contacts du chargeur. Le raccordement se fait par des bornes codées couleur (rouge +, noir -) pour un contact universel, ou avec des œillets pour un contact permanent. Le raccordement pour la charge et l'alimentation électrique est également possible par branchement sur la prise allume-cigare d'un véhicule au moyen d'une fiche allume-cigare. Les bornes de charge peuvent être remplacées par un système d'enfichage protégé contre l'inversion des pôles. Il est interdit de raccorder et de recharger des batteries primaires (au zinc-carbone, alcalines etc.) ou des types d'accus autres que ceux indiqués précédemment (voir le chapitre « Caractéristiques techniques »).

Le chargeur ne doit être raccordé et utilisé que dans des locaux bien aérés et ne doit fonctionner qu'avec une tension alternative usuelle pour les appareils domestiques. L'alimentation électrique s'effectue avec une tension secteur de 100 - 240 V/AC.

L'utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l'utilisation en plein air est interdite. Évitez impérativement tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l'électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à un tiers qu'accompagné de son mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu

• Chargeur
• 1 Raccord à œillet (noir = pôle négatif, rouge = pôle positif)
• 1 Borne rouge et noire (noir = pôle négatif, rouge = pôle positif)
  • 1 Connecteur de type automobile
• Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet.

5. Caractéristiques et fonctions

• Pour le rechargement de différents types d'accus tels que des batteries au plomb-acide (électrolyte liquide), au gel, au plomb-feutre (AGM) et au lithium (LiFePO4).
• Réglage automatique du dernier mode de charge sélectionné après remise en service
• Alimentation de consommateurs par connexion à l'accu possible
• Sélection du mode de charge pour les batteries AGM et les températures basses
• Détection d'accus défectueux
  • Taille compacte et faible poids
• Fonction de maintien de la charge

6. Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,

• ne fonctionne plus comme il devrait,
• a été rangé dans des conditions inadéquates sur une longue durée, ou

• a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.

• En cas de doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil, adressez-vous à un technicien spécialisé.
• Toute opération d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

- Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, veuillez vous adresser à notre service technique ou à un expert.

b) Appareils raccordés

- Respectez également les consignes de sécurité et le mode d'emploi des autres appareils (véhicule, accu(s)) raccordés au produit.

c) Sécurité électrique

- Avant de brancher l'appareil, assurez-vous que les spécifications de la plaque signalétique correspondent à celles des prises de courant de votre domicile.

- Le produit est fabriqué selon la classe de protection II. Cet appareil doit impérativement être branché sur une prise de courant standard (230 V/AC, 50 Hz) du réseau d'alimentation public.

- Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Si du liquide ou un objet devait toutefois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. N'utilisez ensuite plus le produit et confiez-le à un atelier spécialisé.

- N'allumez jamais l'appareil immédiatement après son passage d'une pièce froide à une pièce chaude. L'eau de condensation qui en résulte pourrait éventuellement détruire l'appareil. Il y a en plus danger de mort par électrocution au niveau du bloc d'alimentation ! Laissez l'appareil s'acclimater à la température ambiante avant de le brancher et de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.

- La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.

- Ne tirez jamais sur le câble pour débrancher la fiche d'alimentation de la prise de courant ; retirez toujours la fiche en la saisissant par les surfaces de préhension prévues à cet effet.

- Lorsque l'appareil n'est pas utilisé durant une période prolongée, débranchez-le.

- Pour des raisons de sécurité, débranchez l'appareil en cas d'orage.

- Veillez à ce que le câble d'alimentation ne soit pas écrasé, plié, endommagé par des bords tranchants, ni exposé à d'autres contraintes mécaniques. Évitez de soumettre le câble d'alimentation aux contraintes thermiques excessives dues à la chaleur ou au froid extrême. Ne modifiez pas le câble d'alimentation. Dans le cas contraire, vous risquez de l'endommager. Un câble d'alimentation endommagé peut occasionner une électrocution mortelle.

- Si le câble d'alimentation est endommagé, ne le touchez pas. Mettez tout d'abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution la fiche de la prise. N'utilisez en aucun cas le produit avec un câble secteur endommagé.

- Un câble d'alimentation doit être remplacé uniquement par le fabricant, par un atelier agréé ou par une autre personne qualifiée afin d'éviter tout danger.

- Ne branchez ni ne débranchez jamais la fiche secteur avec les mains mouillées.

d) Personnes et produit

• Dans des sites industriels, il convient d'observer les consignes de prévention d'accidents relatives aux installations électriques et aux matériels prescrites par les syndicats professionnels.
• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion, la manipulation d'appareils doit être surveillée par du personnel formé et responsable.
• Ne pas utiliser le produit dans des atmosphères explosibles.
• Respectez également les consignes de sécurité présentes dans les différents chapitres.

• Tenez compte des inscriptions figurant sur l'appareil.

• Attention! Gaz explosifs - éloigner les flammes et les étincelles.

• Débrancher la fiche secteur avant de connecter/déconnecter la batterie.
• Lire le mode d'emploi avant d'effectuer une recharge.

• Utiliser uniquement dans un environnement bien aéré.

• Ne pas utiliser le chargeur à l'intérieur de véhicules.

• Ne pas couvrir le chargeur ni les accus connectés.
• Ne pas fumer lorsque vous utilisez le chargeur ou des accus.
• Ne pas charger un accu lorsque la température de l'environnement est supérieure à +40 °C.
• Ne jamais utiliser le chargeur à proximité de gaz ou de substances facilement inflammables.

e) Accumulateurs

• Veillez à raccorder les accus en respectant la polarité.
• Conservez les batteries hors de portée des enfants. Ne laissez pas traîner les accumulateurs, car ils pourraient être ingérés accidentellement par un enfant ou un animal domestique.
• Les accumulateurs ne doivent pas être démontés, court-circuités ou jetés au feu. Ne tentez jamais de recharger des piles classiques non rechargeables. Cela entraîne un risque d'explosion !

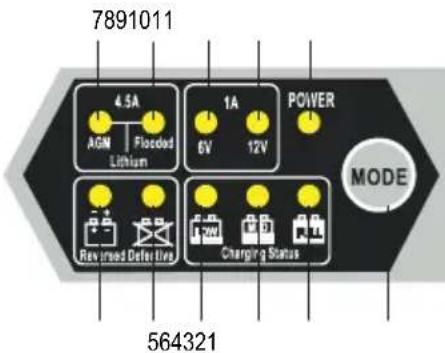

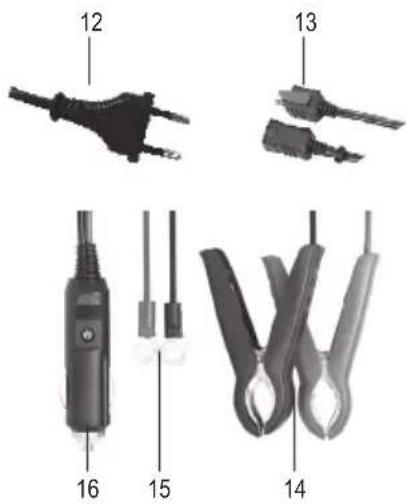

7. Éléments de fonctionnement

1 Touche MODE
2 LED d'état de charge
3 LED d'état de charge
4 LED d'état de charge
5 LED d'accu défectueux Defective

12 13 16 15 14

6 Affichage de la polarité Reversed
7 LED d'affichage de mode AGM
8 LED d'affichage de mode Flooded
9 LED d'affichage de mode 6V
10 LED d'affichage de mode 12V
11 LED de fonctionnement POWER

12 Cordon d'alimentation avec fiche de secteur
13 Raccord du câble de charge avec connecteur
14 Borne rouge et noire (noir = pôle négatif, rouge = pôle positif)
15 Raccord à œillet (noir = pôle négatif, rouge = pôle positif).
16 Fiche allume-cigare

a) Signification des voyants LED

LED Signification

FULL	Affichage de l'état de charge (LED clignotante pour une charge supérieure à 75 %, LED allumée en continu : accu entièrement rechargé)
MID	Affichage de l'état de charge (charge inférieure à 75 %)
LOW	Affichage de l'état de charge (charge inférieure à 50 %)
Defective	La LED s'allume lorsque l'accu est défectueux.
Reversed	La LED s'allume en cas d'inversion de la polarité du connecteur du câble. Vérifiez la polarité des contacts de charge. Remédiez au problème.
AGM	Ce mode (mode hiver) (14,7 V / 4,5 A pour les accus au plomb) est utilisé en cas de faible température ambiante. Ce mode est également recommandé pour les accus AGM.
LITHIUM	Ce mode est conçu pour charger des accus au lithium 12 V (les LED AGM et Flooded s'allument).
Flooded	Ce mode (mode été) est prévu pour les accus au plomb (14,4 V / 4,5 A) à une température normale.
6V 1A	Le mode moto 6V permet de charger des accus au plomb jusqu'à 7,2 V d'une capacité allant jusqu'à 24 Ah.
12V 1A	Le mode moto 12V permet de charger des accus au plomb jusqu'à 14,4 V d'une capacité allant jusqu'à 120 Ah.
POWER	La LED de fonctionnement indique l'état de l'alimentation du chargeur et le mode veille.

8. Montage et fixation

Vous pouvez placer le chargeur sur une surface plane ou, le cas échéant, le visser à l'aide des brides de fixation du boîtier à un endroit adapté tel qu'un mur, un établi ou un endroit similaire. Montez le chargeur avec les brides de fixation en utilisant des vis appropriées (non fournies) sur un support stable adapté.

Lors du vissage ou du perçage de trous, faites attention à ne pas toucher des câbles ou des conduites (notamment des canalisations) passant dans le mur.

- Retirez tous les appareils et accus connectés avant le montage.

Veillez à ce qu'une prise de courant se trouve à proximité du lieu d'installation pour le branchement sur le réseau électrique.

Si vous souhaitez visser le chargeur, procédez comme suit :

- Placez le chargeur comme gabarit dans la position de fixation souhaitée. Alignez-le en vous servant d'un niveau à bulle si besoin.

• Marquez les trous pour deux vis à travers les trous présents dans les brides de fixation. Percez les trous. Des vis et/ou des chevilles adéquates peuvent être requises selon le support. Les vis à bois ou celles pour visser les chevilles dans de la maçonnerie ne sont pas incluses dans la livraison de ce produit et doivent être achetées séparément.
• Une fois le chargeur fixé sur son support, orientez-le en conséquence et serrez les vis suffisamment mais sans forcer. Utilisez à cet effet un tournevis approprié.

9. Mise en service

L'appareil chauffe pendant son fonctionnement. Veillez à une ventilation suffisante ; ne recouvrez pas le boîtier !

Ne rechargez jamais les accus au plomb dans un récipient clos.

Veillez à une bonne aération lors de la recharge et tenez le chargeur éloigné du feu.

Des gaz explosifs peuvent être dégagés pendant la charge. Maintenir les enfants éloignés !

Avant de charger les accumulateurs avec de l'acide liquide, ouvrez les bouchons d'obturation des différentes cellules.

Laissez aérer le boîtier de l'accu pendant environ 2 minutes pour que les gaz inflammables puissent être dégagés !

Vérifiez le niveau du liquide et remplir, si nécessaire.

Pendant des temps de chargement prolongés (hibernation) contrôlez régulièrement le niveau du liquide. Utilisez des lunettes de protection.

Veillez à ne rien renverser dans le cas des accus plomb-acide. Évitez tout contact avec le liquide de la batterie, il risque de causer de graves brûlures chimiques.

En cas de contact, rincez immédiatement l'endroit touché (peau, vêtements, etc.) avec abondamment d'eau pour diluer l'acide.

En cas de contact avec la peau, consultez impérativement un médecin.

En cas de stockage prolongé, rechargez l'accumulateur plomb-acide tous les 3 mois afin de le préserver d'une décharge profonde.

Ne court-circuitez jamais les contacts de l'accu.

Lors du raccordement des accumulateurs, respectez la polarité et les consignes de charge du fabricant d'accu correspondant.

a) Recharge d'une batterie

- Tout d'abord, vérifiez que votre accu peut être rechargé avec ce chargeur. Il peut s'agir d'une batterie au plomb, plomb-feutre ou gel de 6 V ou 12 V ou une batterie au lithium de 12 V. Lisez à ce sujet le chapitre « Caractéristiques techniques ».

N'utilisez pas ce chargeur pour recharger des accus ayant d'autres tensions d'utilisation !

- Raccordez le câble adaptateur (15 ou 16) approprié pour l'utilisation prévue/les contacts d'accu avec le câble de charge du chargeur. Les connecteurs ne s'enfichent qu'en respectant la polarité. Veillez à ce que la connexion enfichable soit bien établie. Le dispositif d'arrêt doit s'enclencher.

Vous pouvez également brancher le chargeur à la prise allume-cigare de votre véhicule à l'aide du câble adaptateur fourni (16). Éteignez le contact et les autres appareils avant le branchement. Tenez compte des indications du mode d'emploi du véhicule et respectez-les dans leur intégralité. La fiche allume-cigare a sa masse (pôle négatif) à l'extérieur et le pôle positif sur la pointe à l'intérieur. Le rechargement via cet adaptateur fonctionne uniquement lorsque l'allume-cigare est branché sur le + permanent. Il doit donc également fonctionner lorsque le contact est coupé.

- Pour débrancher le câble adaptateur du câble de charge, appuyez d'abord légèrement sur la fermeture du dispositif d'arrêt et séparez les extrémités des câbles. Ne forcez jamais en tirant sur les câbles avant d'avoir ouvert le dispositif d'arrêt.

- Branchez la fiche secteur (13) du chargeur dans une prise de courant (100-240 V/AC, 50/60 Hz). Le chargeur s'initialise et vérifie chacune des fonctions de charge. Les voyants LED s'allument brièvement.

Ce chargeur possède une fonction de sauvegarde automatique, c'est-à-dire qu'il passe automatiquement au dernier mode de charge sélectionné lorsqu'il est branché à l'alimentation en courant alternatif du réseau.

- Choisissez maintenant une fonction de charge à l'aide de la touche MODE (1). Appuyez sur la touche de façon répétée jusqu'à ce que la ou les LED de la fonction souhaitée s'allument. Pour une description des différents modes de charge, consultez le chapitre suivant « b) Modes de charge et fonctions ».

Branchez le câble adaptateur uniquement sur l'accumulateur à recharger. Ne le branchez jamais directement sur d'autres appareils !

- Branchez désormais le chargeur à l'accu. Respectez la polarité correcte. Raccordez l'accu en respectant la polarité. Le câble adaptateur rouge correspond au pôle positif, le câble adaptateur noir au pôle négatif. Branchez le câble des bornes rouge et noire sur les pôles de l'accu. Vissez le raccord à œillet aux contacts des pôles (borne rouge et noire et raccord à œillet noir = pôle négatif, rouge = pôle positif). Pour la fiche allume-cigare, insérez-la simplement dans la prise allume-cigare de votre véhicule.

Dans le cas de batteries intégrées avec système embarqué connecté, branchez d'abord le pôle positif puis la borne noire à un potentiel de masse (carrosserie) éloigné de l'accu et des conduites d'essence. Contrôlez encore une fois la bonne connexion des bornes.

- Débranchez tous les appareils de l'accu. Si la batterie est intégrée dans un véhicule, coupez le contact.

Respectez les consignes et les informations de sécurité du véhicule concernant le chargement de la batterie du véhicule. Les véhicules modernes sont équipés de composants électroniques et de capteurs sensibles qui pourraient être endommagés si vous ne faites pas preuve de précaution.

- En cas de polarité incorrecte, la LED Reversed (6) s'allume. Vérifiez la polarité et reliez les pôles en respectant la polarité.

- Si la boucle de charge est court-circuitée, la LED Defective (5) s'allume.

- Le chargeur détecte également les accumulateurs défectueux automatiquement. Dans ce cas, le programme de charge sélectionné ne démarre pas. La LED Defective (5) s'allume. Faites vérifier la batterie par un spécialiste ou remplacez-la.

- Une fois la recharge terminée, débranchez l'accu et le chargeur de l'alimentation électrique. Débranchez la fiche d'alimentation (12) de la prise de courant en retirant d'abord la borne noire puis la borne rouge de l'accu.

b) Modes de charge et fonctions

1. Mode AGM (14,7 V ±0,25 V)

• Ce mode est conçu pour les batteries au plomb-acide, gel et plomb-feutre ayant une capacité de plus de 25 Ah à faible température ambiante.
• Pour sélectionner ce mode, appuyez sur la touche MODE (1) jusqu'à ce que la LED d'affichage de mode AGM (7) s'allume. La recharge commence automatiquement (4,5 A ±10 %).
• Lorsque la batterie est entièrement rechargée (14,7 V ±0,25 V), la LED d'état de charge FULL (2) s'allume. L'appareil passe automatiquement sur la charge de maintien.

Vous pouvez également utiliser ce mode avec des accus prévus pour des tensions d'émission de charge plus élevées selon le fabricant. Référez-vous aux consignes de charge indiquées par le fabricant de l'accu.

2. Mode humide/été (14,4 V ±0,25 V, max. 4,5 A)

• Ce mode est conçu pour les batteries au plomb-acide, gel et plomb-feutre ayant une capacité supérieure à 25 Ah à une température ambiante normale.
• Pour sélectionner ce mode, appuyez sur la touche MODE (1) jusqu'à ce que la LED d'affichage de mode Flooded (8) s'allume. La recharge commence automatiquement (4,5 A ±10 %).
• Lorsque la batterie est entièrement rechargée (14,4 V ±0,25 V), la LED d'état de charge FULL (2) s'allume. L'appareil passe automatiquement sur la charge de maintien.

3. Mode moto 6 V (7,2 V ±0,25 V)

• Ce mode convient pour les accus 6 V d'une capacité inférieure à 24 Ah à une température ambiante normale.
• Pour sélectionner ce mode, appuyez sur la touche MODE (1) jusqu'à ce que la LED d'affichage de mode 6 V (9) s'allume. La recharge commence automatiquement. L'intensité de charge maximale est de 1 A ±10 %.
• Lorsque la batterie est entièrement rechargée (7,2 V ±0,25 V), la LED d'état de charge FULL (2) s'allume. L'appareil passe automatiquement sur la charge de maintien.

4. Mode moto 12V (14,4 V ±0,25 V)

• Ce mode est conçu pour les accus 12 V ayant une capacité inférieure à 120 Ah à une température ambiante normale.
• Pour sélectionner ce mode, appuyez sur la touche MODE (1) jusqu'à ce que la LED d'affichage de mode 12V (10) s'allume. La recharge commence automatiquement. L'intensité de charge maximale est de 1 A ±10 %.
• Lorsque la batterie est entièrement rechargée (14,4 V ±0,25 V), la LED d'état de charge FULL (2) s'allume. L'appareil passe automatiquement sur la charge de maintien.

5. Mode lithium (14,4 V ±0,25 V, max. 4,5 A)

• Le mode lithium est idéal pour charger des accus lithium 12 V (accus LiFePO4). Référez-vous aux indications données par le fabricant de l'accu.
• Appuyez sur la touche MODE (1) de façon répétée jusqu'à ce que les LED d'affichage de mode AGM (7) et Flooded (8) se mettent à clignoter. Après environ 2 secondes, les LED s'allument en continu et le mode de charge commence. La recharge commence automatiquement. L'intensité de charge maximale est de 4,5 A ±10 %.

- Lorsque la batterie est entièrement rechargée (14,4 V ±0,25 V), la LED d'état de charge FULL (2) s'allume. L'appareil passe automatiquement sur la charge de maintien.

Fonction de régénération

- Cette fonction est prévue pour régénérer les accus en état de décharge profonde. Elle ne peut pas être sélectionnée directement. Si un accumulateur en décharge profonde est raccordé au chargeur, le mode de régénération se lance en premier. Un faible courant de charge est utilisé pour que l'accu retrouve une tension normale. Lorsque la batterie atteint sa tension normale, le chargeur continue avec le processus de charge normal.

c) Durée de recharge

- Le temps de recharge pour atteindre la tension de fin de recharge dépend de plusieurs paramètres, tels que

• la capacité (Ah, plus elle est grande, plus le temps de chargement est long).
• le type d'accu
• l'état de charge de l'accu (plein, partiellement chargé ou vide)
• la température ambiante (elle devrait, si possible, être comprise entre 20 - 25 °C) et
• l'état général (âge) de l'accu.

La durée de charge varie selon les paramètres ci-dessus et peut être déterminée sommairement par la formule suivante (pour une estimation approximative de la durée) Durée de charge (en heures) = capacité de la batterie (Ah) x 1,2 / courant de charge (A)

Exemple : Accu plomb-gel 20 Ah, vide

Temps de charge environ 5 h = 20 Ah x 1,2 / 5 A

d) Fonctions de protection du chargeur

Protection contre les étincelles, les courts-circuits et l'inversion de polarité

- Ces fonctions protègent le chargeur contre les dommages lorsque les câbles de l'accu sont inversés par erreur.

Protection contre les surtensions

- Cette fonction protège les composants électroniques sensibles du chargeur contre les dommages causés par les surtensions.

Limitation du courant de charge

- Cette fonction de protection empêche la surchauffe et les dommages causés par des charges courtes ou excessives.

Protection automatique contre la surchauffe

- La protection contre la surchauffe permet d'éviter que le chargeur ne subisse des dommages en cas de températures ambiantes anormales ou de dysfonctionnement de composants.

Veuillez noter que la protection anti-surchauffe intégrée au chargeur surveille constamment la température d'utilisation du système électronique. Si la température d'utilisation dépasse la limite de température préréglée, le courant est réduit pour éviter une surchauffe. Le courant de sortie est réduit pour éviter une autre montée de température ou, le cas échéant, jusqu'à ce que la température ait suffisamment baissé pour une performance complète et sûre.

10. Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.

• Débranchez le produit de l'alimentation électrique avant tout nettoyage ainsi que l'accu y étant éventuellement connecté.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.

11. Remplacement du fusible

- Si le fusible de l'appareil a sauté (aucune tension n'est présente à la sortie de charge de l'accu raccordé), faites réparer le chargeur ou faites remplacer le fusible par le service technique ou un autre technicien spécialisé. Ne remplacez en aucun cas le fusible par vous-même !

12. Élimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Retirez l'accu éventuellement branché et recyclez-le séparément du produit.

b) Accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles usagées ; il est interdit de les jeter dans les ordures ménagères.

Les batteries contenant des substances toxiques sont marquées par le symbole ci-contre, qui signifie qu'elles ne doivent pas être jetées avec les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation figure sur les piles, par ex. sous le symbole de poubelle ci-contre).

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

13. Données techniques

Tension de service....100 – 240 V/CA, 50/60 Hz

Puissance absorbée....max. 75 W

Tension / courant de sortie ....12 V/DC, 1 A / 4,5 A, 6 V/DC, 1 A

Accumulateurs......De 1,2 Ah à 120 Ah (batteries plomb/lithium 12 V)

de 1,2 Ah à 24 Ah (plomb 6 V)

Modes de charge avec tensions....14,4 V ±0,25 V, 4,5 A ±10 % (mode humide)

14,7 V ±0,25 V, 4,5 A ±10 % (mode AGM)

14,4 V ±0,25 V, 4,5 A ±10 % (mode lithium (Flooded+AGM))

14,4 V ±0,25 V, 1 A ±10 % (12 V, 1 A)

7,2 V ±0,25 V, 1 A ±10 % (6 V, 1 A)

Indice de protection (boîtier) : IP65

Fusible....T3.15A

Conditions de service ....0 à +40 °C

Conditions de stockage ......De -30 à +70 °C

Dimensions (L x l x H)....203 x 67 x 48 mm (appareil)

Poids....650 g (au total avec les accessoires)

Pagina

8. Montage en bevestiging

F Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
