MODE D'EMPLOI WRR-855S SONY
Mode d'emploi ____ FR
Pour les clients en Europe
Par la présente Sony Corporation déclare que l'appareil WRR-855S est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Pour toute information complémentaire, veuillez consulter l'URL suivante: http://www.compliance.sony.de/
Pour les utilisateurs au Canada
L'usage des appareils sans fil Sony est réglementé par l'Industrie Canada comme décrit dans leur Cahier des Normes Radioélectriques CNR-123. Une licence est normalement requise. Le bureau de l'Industrie Canada doit être contacté. Lorsque le fonctionnement de l'appareil respecte les limites de la bande de radiodiffusion, la licence est accordée sur la base d'une non-interférence, non-protection pour les signaux de radiodiffusion.
L'utilisation doit répondre aux deux conditions suivantes : (1) ce matériel ne doit pas provoquer de brouillage et (2) il doit accepter tout brouillage, même celui qui est susceptible d'affecter son fonctionnement.
La mention « IC: » devant le numéro de certification/homologation signifie uniquement que les spécifications techniques d'Industrie Canada sont remplies.
CE
Pour les clients en Europe
Par la présente Sony Corporation déclare que l'appareil WRR-855S est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Pour toute information complémentaire, veuillez consulter l'URL suivante: http://www.compliance.sony.de/
Table des Matières
Caractéristiques ....21
Identification des pièces ......22
WRR-855S 22
Adaptateur de montage de syntoniseur portable BTA-801 (non fourni) .....24
Préparations ......25
Fixation des antennes ....25
Fixation à un caméscope de Sony ....25
Utilisation d'un adaptateur de montage de syntoniseur portable 25
Réglages 27
Réglage du canal de réception 27
Sélection et sortie du mode T OFF (Silencieux) .....29
Affichage de messages 30
Remarques importantes sur l’utilisation ....31
Utilisation et rangement ....31
Nettoyage 31
Spécifications 32
Caractéristiques
Le syntoniseur synthétisé UHF WRR-855S utilisé avec un adaptateur de montage de syntoniseur portable en option, comme le BTA-801, est un syntoniseur portable avec réception en diversité très fiable, destiné au système de microphone sans fil UHF Sony, utilisant les bandes de fréquences destinées à la diffusion TV UHF.
Ce syntoniseur permet l'application de canaux multiples à des canaux de télévision non utilisés à l'aide du plan de canal d'origine intégré de Sony.
Plans de canal radiophonique préprogrammés permettant un fonctionnement multi-canaux simultané
Le WRR-855S comporte plusieurs groupes de canaux préprogrammés. Il possède ainsi une combinaison de canaux radiophoniques permettant d'utiliser simultanément plusieurs canaux sans intermodulation.
Pour connaître les plans de canal disponibles sur votre appareil, voir « Wireless Microphone System Frequency List » (Liste des fréquences du système de microphone sans fil) fournie avec ce manuel.
Affichage polyvalent
Vous obtenez une grande quantité d'informations en un seul coup d'œil sur le panneau supérieur, comme par exemple le canal de réception sur l'écran LCD. Les trois voyants DEL du panneau supérieur servent également à signaler le niveau d'entrée RF (en vert et rouge), le niveau AF et l'alarme de batterie de l'émetteur.
Système de réception de diversité de l'espace
Le WRR-855S fournit un signal de réception stable avec seulement une minute de perte de signal.
Compact et léger
Une technologie innovante et un montage haute densité ont permis la création de ce syntoniseur compact et léger. Avec un adaptateur de montage de syntoniseur portable BTA-801 en option, il est facile de raccorder le WRR-855S au caméscope Sony.
Structure résistant aux intempéries
En installant correctement le WRR-855S sur l'adaptateur de montage de syntoniseur portable BTA-801 en option et en fixant les deux antennes fournies, vous obtenez une structure résistant aux intempéries.
Silencieux sélectionnable
Il est facile de mettre le silencieux sous et hors tension grâce au commutateur du panneau.
Circuit du silencieux pour éliminer les bruits parasites
L'appareil utilise un système de silencieux intégré pour recevoir de façon sélective la porteuse RF souhaitée et le signal en provenance de l'émetteur.
Système compresseur-expanseur
Un système compresseur-expanseur permet de stabiliser la transmission sans fil sur une gamme dynamique étendue.
Identification des pièces


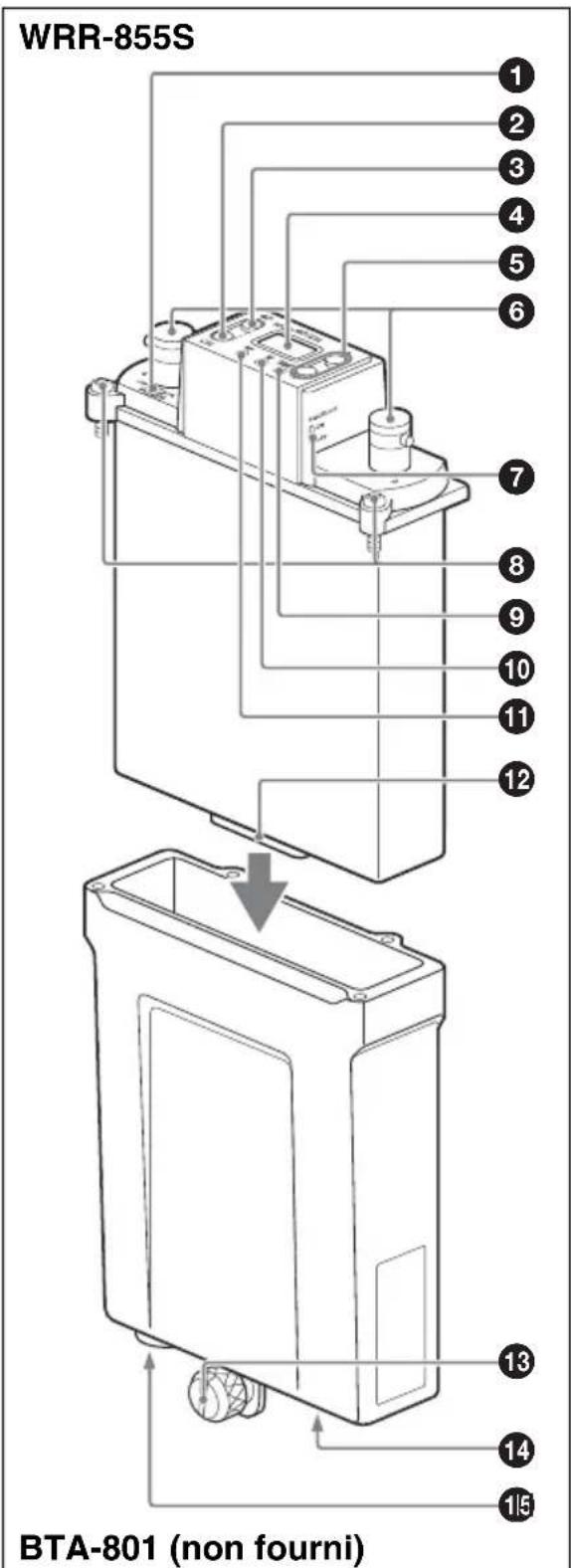

WRR-855S 1 2 3 4 5 6 7 8 9 10 11 12 BTA-801 (non fourni) 13 14 15WRR-855S
① Commutateur POWER
Met l'appareil sous et hors tension.
② Touche CH (sélection de canal)
Maintenez cette touche enfoncée pendant au moins trois secondes pour passer au mode de sélection du groupe de canaux, le numéro du groupe de canaux clignote sur l'affichage.
Pour plus de détails, voir « Réglages » à la page 27.
③ Touche GP (sélection de groupe de canaux)
Maintenez cette touche enfoncée pendant au moins trois secondes seconde pour passer au mode de sélection du canal, le numéro du canal clignote sur l'affichage.
Pour plus de détails, voir « Réglages » à la page 27.
④ Écran LCD
Lorsque vous mettez l'appareil sous tension, le numéro de version de votre WRR-855S (par exemple « U62 ») apparaît, puis l'appareil passe au mode d'affichage normal.


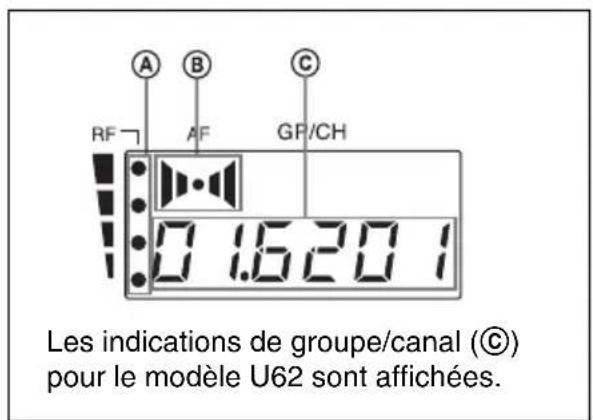

Les indications de groupe/canal (©) pour le modèle U62 sont affichées.ⒶIndications de niveau d'entrée RF (radiofréquence)
Le nombre de points montre le niveau d'entrée RF comme suit.
Quatre points allumés : supérieur à 30 dBμ
Trois points allumés : entre 25 dBμ et 30 dBμ
Deux points allumés : entre 20 dBμ et 25 dBμ
Un point allumé : entre 10 dBμ et 20 dBμ Aucun point : inférieur à 10 dBμ
⑧Indication AF (audiofréquence)
S'affiche quand le signal d'entrée audio est plus puissant que le niveau de référence.
©Indication GP (groupe)/CH (canal)
Signale le numéro de groupe et de canal du canal de réception.
Pour plus de détails, voir « Réglages » à la page 27.
5 Touches + (sélection +) / - (sélection -)
Appuyez sur ces boutons pour définir le numéro de groupe et de canal du canal de réception.
Pour plus de détails, voir « Réglages » à la page 27.
⑥ Connecteurs d'antenne a/b
Raccordez à ces connecteurs les deux antennes fournies.
⑦ Commutateur SQUELCH
Lors d'une utilisation normale, réglez ce commutateur sur ON, pour que l'interférence de bruit et de signal soit éliminée quand le syntoniseur est en mode de veille. Réglez-le sur OFF pour rechercher le bruit extérieur ou l'onde radio qui peut entraver la transmission de signal.
Remarques
- Si vous désactivez le commutateur SQUELCH quand le syntoniseur est en attente de réception de signaux ou quand le niveau d'entrée RF est faible, des bruits parasites peuvent se produire et les appareils ou les haut-parleurs raccordés peuvent être endommagés. Veillez à n'utiliser ce commutateur qu'après avoir réduit l'entrée de l'appareil raccordé.
- Si vous utilisez le syntoniseur à une température de 0^ ou inférieure, des pertes de réception du signal risquent de se produire. Si cela se produit, désactivez le commutateur SQUELCH.
⑧Vis de montage (4)
Utilisées pour fixer le WRR-855S au BTA-801.
Pour plus de détails, voir « Utilisation d'un adaptateur de montage de syntoniseur portable » à la page 25.
⑨Indicateur TX BATT (batterie d'émetteur)
Montre l'état de la batterie de l'émetteur (p. ex., un émetteur de la série WRT de Sony ou un microphone sans fil fourni avec fonction d'alarme de batterie). L'indicateur se met à clignoter environ une heure avant l'épuisement des batteries de l'émetteur.
⑩Indicateur AF (audiofréquence)
S'allume quand la sortie de signal audio est plus puissante que le niveau de référence.
⑪Indicateur de niveau d'entrée RF (radiofréquence)
Indique la puissance du signal d'entrée RF.
Allumé en vert : l'entrée RF est supérieure à 25 dBμ.
Allumé en rouge : l'entrée RF figure entre 10 dBμ et 25 dBμ.
Eteint : l'entrée RF est inférieure à 10 dBμ.
12 Connecteur d'accessoires
Pour les raccordements de signaux et d'alimentation avec le BTA-801.

Attribution des broches
1: AF GND
2: AF OUTPUT
4: DC +7 V
5: GND
Adaptateur de montage de syntoniseur portable BTA-801 (non fourni)
13 Connecteur 12 V CC IN (entrée d'alimentation)
Se raccorde à l'alimentation externe (10 à 17 V CC) d'un caméscope à l'aide du câble d'alimentation CC fourni avec le BTA-801.
Attribution des broches

1: GND
2: NC
3: NC
4: +12 V
Remarque
Vérifiez la tension de fonctionnement et la polarité lorsque vous effectuez un raccordement à une source d'alimentation.
⑭Molette de fixation du caméscope
Utilisez cette molette pour fixer l'appareil sur un caméscope.
Pour plus de détails sur la fixation à un caméscope, consultez « Fixation à un caméscope de Sony » à la page 25.
15 Connecteur OUTPUT (XLR à 3 broches, mâle)
Fournit des signaux audio. Vous pouvez le raccorder au connecteur d'entrée du microphone d'un caméscope, d'une table de mixage, d'un magnétoscope ou de tout autre équipement similaire.
Attribution des broches

1: GND
2: HOT
3: COLD
Remarque
Lorsque vous effectuez le raccordement à une table de mixage audio disposant d'une capacité d'alimentation fantôme pour les microphones, nous vous recommandons de désactiver l'alimentation fantôme.
Préparations
Fixation des antennes
Fixez les antennes fournies aux connecteurs a/b.

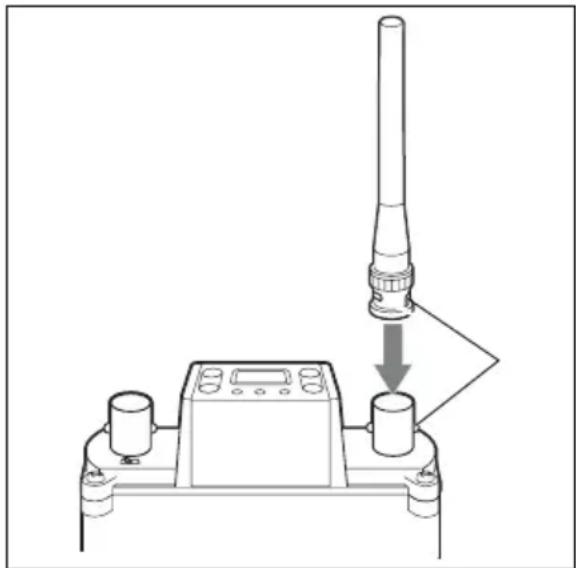

1 Alignez la partie saillante du connecteur sur l'emplacement de l'antenne.

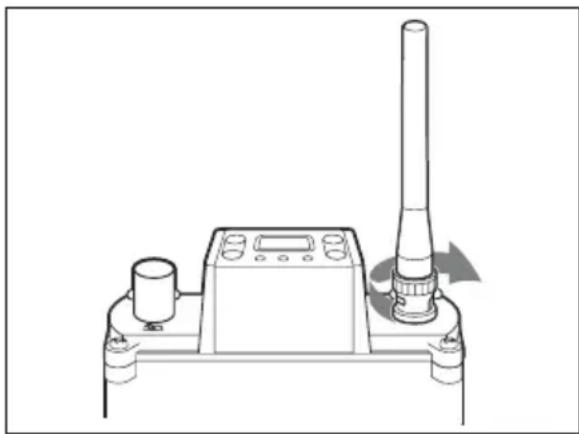

2 Faites pivoter l'antenne pour la fixer.

Fixation à un caméscope de Sony
Avec les caméscopes de la série HDW/ DVW/MSW/PDW, vous disposez d'un emplacement pour la fixation du syntoniseur sans fil. Vous pouvez utiliser cet emplacement pour fixer le WRR-855S au caméscope.
Pour plus de détails sur la fixation du WRR-855S au caméscope, consultez le mode d'emploi fourni avec le caméscope en question.
Utilisation d'un adaptateur de montage de syntoniseur portable
Cette section vous montre, en guise d'exemple, comment fixer le WRR-855S à l'adaptateur de montage de syntoniseur portable BTA-801 (non fourni). En installant correctement le WRR-855S sur le BTA-801 et en fixant les deux antennes fournies, vous obtenez une structure résistant aux intempéries.
Pour fixer le syntoniseur à l'adaptateur de montage de syntoniseur portable
Remarque
Avant le montage, veillez bien à nettoyer les surfaces contiguës du WRR-855S et du BTA-801.

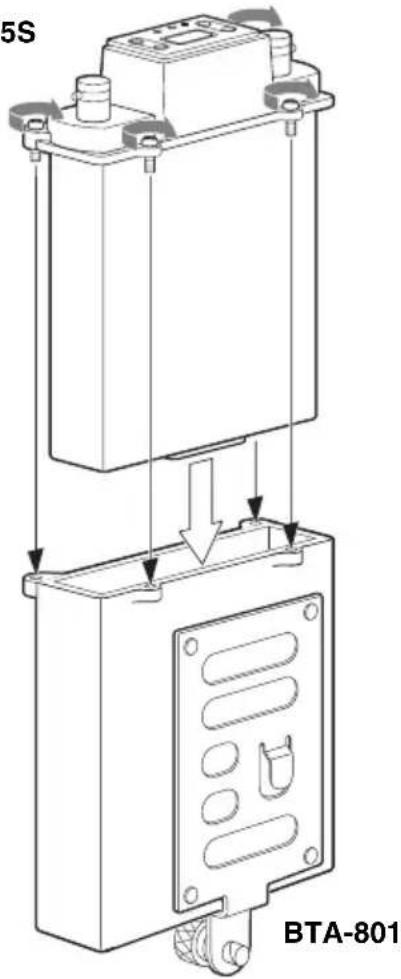

1 Après avoir observé le sens, introduisez le WRR-855S dans le BTA-801.
2 Appuyez sur le WRR-855S jusqu'au déclic du connecteur d'accessoires.
3 Vissez les quatre vis de montage petit à petit, chacune à leur tour, pour fixer
progressivement le syntoniseur et l'adaptateur, puis serrez-les.
WRR-855S
Raccordez le connecteur 12 V CC IN du BTA-801 au connecteur OUT CC du caméscope à l'aide du câble d'alimentation CC fourni avec le BTA-801.
BTA-801 (partie inférieure)

Faites correspondre les broches du connecteur avec l'intérieur du connecteur et insérez le câble.
Câble d'alimentation secteur (fourni avec le BTA-801)
Pour retirer le câble d'alimentation Tirez sur la partie métallique du connecteur dans le sens des flèches.

Réglage du canal de réception
Remarque
Prenez les précautions suivantes pour éviter les interférences et les bruits parasites.
- N'utilisez pas simultanément plusieurs microphones ou émetteurs synthétisés UHF réglés pour le même canal.
- Pour utiliser plusieurs microphones/émetteurs sans fil synthétisés UHF utilisant le même canal du même groupe, assurez-vous que les microphones/émetteurs sans fil sont distants d'au moins 100 m (330 pieds) ^1) s'ils doivent être installés à proximité les uns des autres.
- Lorsque vous utilisez simultanément plusieurs WRR-855S, réglez toujours les syntoniseurs sur des canaux différents au sein du même groupe (autre que le groupe 00).
- Lorsque vous utilisez plusieurs WRR-855S, ne superposez pas les appareils.
- La distance entre les antennes du syntoniseur et de l'émetteur doit être d'au moins 3 mètres.
- S'il existe une station d'émission de télévision à proximité, n'utilisez pas le canal de cette station afin d'éviter les interférences provenant de ses émissions.
- Le nombre de canaux sans fil pouvant être utilisé dans un système multi-canal peut être inférieur à la capacité normale de ce système s'il existe des interférences avec des diffusions télévisées ou d'autres signaux RF.
1) La distance dépend de l'environnement et des conditions de fonctionnement.
Consultez la brochure fournie « Sony Wireless Microphone System Frequency List » (liste des fréquences du système de microphone sans fil) pour plus de détails sur les groupes et les canaux sélectionnables.


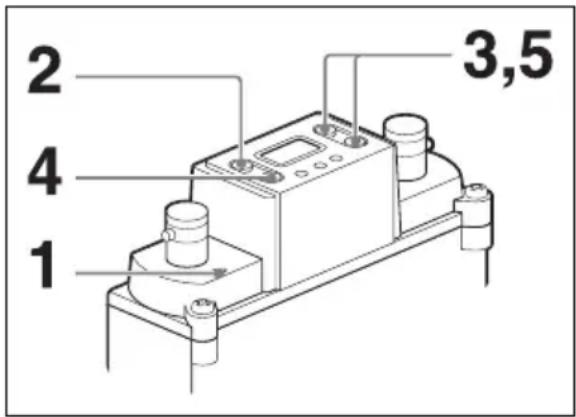

1 2 3,5 41 Réglez le commutateur POWER sur ON.
Le numéro de version de votre syntoniseur (par exemple « U62 ») apparaît sur l'écran LCD, puis l'affichage passe à l'état signalé lors de la dernière mise hors tension.
Remarque
Avant l'utilisation du commutateur POWER, veillez bien à réduire le volume d'entrée du dispositif raccordé. Sinon un bruit risque de se produire.
2 Appuyez sur la touche GP et maintenez-la enfoncée pendant plus de trois secondes.
Le syntoniseur passe au mode de sélection de groupe et l'indicateur de groupe clignote.
3 Appuyez sur la touche + ou - pour sélectionner le groupe.
La touche + change l'indication selon l'ordre signalé dans le tableau de la brochure fournie « Sony Wireless Microphone System Frequency List ». La touche – change l'indication dans le sens contraire. Maintenez la touche + ou – enfoncée pour changer l'indication d'une manière continue.
Si vous n'appuyez sur aucune touche pendant cinq secondes, le mode de sélection du groupe est automatiquement désactivé et le canal de fréquence le plus faible du groupe est sélectionné lors de son affichage. Pour le groupe 00 cependant, le canal préalablement réglé pour ce groupe 00 apparaît.
4 Lorsque le groupe souhaité s'affiche, appuyez sur la touche CH.
Vous entrez dans le groupe sélectionné, le syntoniseur passe au mode de sélection de canal et l'indicateur de numéro de canal clignote.
5 Appuyez sur la touche + ou - pour sélectionner le numéro de canal.
L'indication change selon l'ordre signalé dans le tableau de la brochure fournie « Sony Wireless Microphone System Frequency List ».


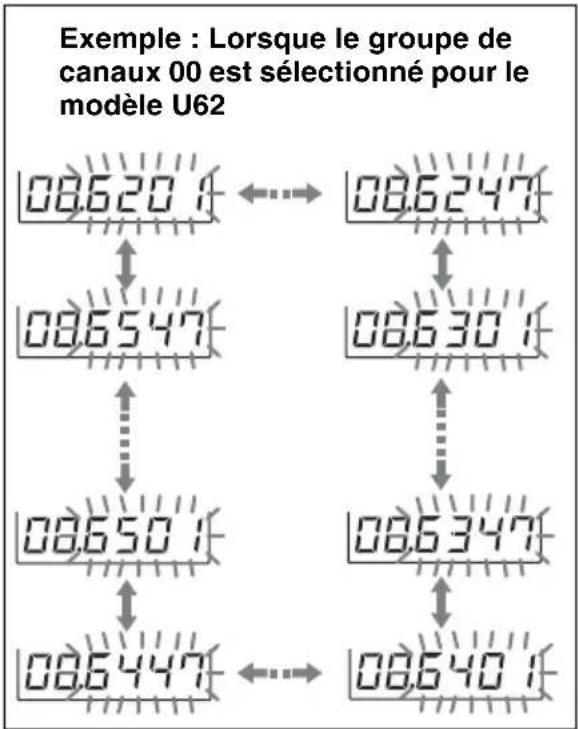

Exemple : Lorsque le groupe de canaux 00 est sélectionné pour le modèle U62 08.620 1 ←→ 08.6247 08.6547 ←→ 08.630 1 08.650 1 ←→ 08.6347 08.6447 ←→ 08.640 16 Lorsque le numéro de canal souhaité s'affiche, laissez le syntoniseur jusqu'à ce que l'indication de numéro de canal s'arrête de clignoter. La sélection est alors mémorisée.
Fonction de vérification des interférences
Avant d'utiliser un microphone ou un émetteur sans fil, vous pouvez vérifier les interférences éventuelles à l'aide de la fonction de vérification des interférences de ce syntoniseur.
Pour ce faire, appuyez simultanément sur les touches + et – dans le mode de sélection du canal (quand le numéro du canal clignote). L'affichage passe automatiquement d'un canal du groupe sélectionné à l'autre (cette opération est appelée « balayage »).
Remarques
- Lorsque le commutateur SQUELCH est réglé sur ON et lorsque l'appareil n'est pas en mode T OFF (voir page 29), le balayage s'arrête et le canal est
sélectionné si un signal son (32,768 kHz) est détecté dans le signal reçu au cours du balayage. Cependant, le balayage ne s'arrêtera pas si un signal d'interférence sans signal son est capté. Dans ce cas, vérifiez les interférences en observant l'indicateur de niveau d'entrée RF ou les indications de niveau d'entrée RF (radiofréquence) sur l'affichage.
- Le balayage est automatiquement désactivé lorsque tous les canaux du groupe sélectionné ont été balayés deux fois. Pour désactiver le balayage en cours de fonctionnement, appuyez sur n'importe quelle touche.
- Si un signal particulièrement puissant est capté, le balayage peut s'arrêter à un endroit différent du canal réel.
Sélection et sortie du mode T OFF (Silencieux)
Le WRR-855S dispose des trois fonctions de silencieux suivantes qui fonctionnent de manière combinée.
(1) Mise en silence par niveau d'entrée RF
Si aucun signal RF n'est reçu ou si le niveau d'entrée RF est faible, il est possible que le rapport signal/bruit de la sortie audio soit insuffisant, la sortie audio est désactivée lorsque le niveau d'entrée RF est inférieur au niveau de silence sélectionné.
(2) Silencieux du son
La sortie audio n'est obtenue que lorsque le syntoniseur reçoit un signal RF incluant un signal son spécifié.
(3) Silencieux du bruit
La sortie audio est désactivée afin d'éliminer le bruit susceptible de se produire lorsque les signaux RF parasites sont tellement importants qu'ils empêchent la mise en silence du son.
Seules les fonctions de silencieux décrites dans (2) peuvent être désactivées en sélectionnant le mode T OFF (silencieux désactivé). Appliquez ce mode lorsque vous utilisez un émetteur sans signal son spécifié.
Sélection du mode T OFF
1 Placez le commutateur d'alimentation sur ON en maintenant les touches GP et – enfoncées.
2 Relâchez les touches après l'affichage du numéro de version de votre syntoniseur (par exemple « U62 »).
L'indication « T OFF » apparaît momentanément et le syntoniseur passe au mode T OFF.
Le mode T OFF reste activé même si l'appareil est mis hors tension.
Désactivation du mode T OFF
1 Placez le commutateur d'alimentation sur ON en maintenant les touches GP et + enfoncées.
2 Relâchez les touches après l'affichage du numéro de version de votre syntoniseur (par exemple « U62 »).
L'indication « T ON » s'affiche pour un instant et le mode T OFF est désactivé.
Affichage de messages
En plus des indications normales, les messages suivants peuvent apparaître sur l'écran LCD.
| Message Signification Mesures | ||
| Err 01 Une erreur s'est produite dans les données de la mémoire de sauvegarde. | Contactez votre revendeur Sony. | |
| Err 02 Une erreur s'est produite dans le circuit synthétisé PLL. | ||
| Err 03 La tension de fonctionnement est supérieure à la valeur autorisée. | ||
| NOTONE La sortie audio est désactivée car aucun signal n'est disponible ou un signal autre que 32,768 kHz est reçu. | Réglez le syntoniseur sur le mode T OFF (voir page 29) pour que le signal audio soit émis. | |
| T OFF ^1) | Le syntoniseur est réglé sur le mode T OFF. | Pour plus de détails, voir « Sélection et sortie du mode T OFF (Silencieux) » à la page 29. |
1) Lorsque le syntoniseur est mis sous tension, ce message s'affiche après le numéro de version de votre syntoniseur. Le syntoniseur revient ensuite au mode d'affichage normal.
Remarques importantes sur l’utilisation
Utilisation et rangement
- Le WRR-855S doit être utilisé dans une température entre 0^ et 50^ (32°F à 122°F).
- Evitez les utilisations prolongées avec une température excessive ou dans un endroit exposé au soleil, notamment à l'extérieur, car cela pourrait endommager la finition extérieure de l'appareil. N'installez jamais le syntoniseur sur ou à proximité de sources de chaleur, comme du matériel d'éclairage ou des amplificateurs.
- Le syntoniseur est conçu pour être portable et pour résister à l'humidité et à la poussière. Cependant, évitez de l'utiliser dans des endroits très humides ou très poussiéreux, car cela pourrait réduire la durée de vie de l'appareil.
- Pour éviter la dégradation du rapport signal/bruit, n'utilisez pas le syntoniseur dans des endroits bruyants ou soumis à des vibrations, par exemple :
- à proximité d'équipements électriques comme des moteurs, des transformateurs ou des variateurs ;
- à proximité d'équipement d'air conditionné ou dans des endroits soumis à un flux d'air conditionné direct ;
- à proximité d'un haut-parleur pour une sonorisation extérieure ;
- dans un endroit où les équipements adjacents pourraient heurter le syntoniseur.
- Le fait d'allumer ou d'éteindre des lampes peut produire des interférences électriques sur l'ensemble de la plage de fréquences. Installez le syntoniseur et le microphone sans fil dans un endroit où ces interférences sont les plus faibles.
- Cet appareil a été précisément ajusté à l'usine. Ne modifiez pas les composants internes et n'essayez pas de le réparer.
Nettoyage
Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez jamais de dissolvant ni de benzène, ils risqueraient d'endommager la finition.
Distance entre les yeux et l'antenne
Lorsque vous regardez l'affichage du panneau supérieur, veillez à conserver une distance suffisante entre vos yeux et l'appareil.

Diversité de l'espace
Système de circuit
Superhétérodyne à double conversion
Fréquences porteuses
Modèle disponible aux Etats-Unis : une fréquence dans une bande de 24 MHz sélectionnée entre 566 et 806 MHz
Modèle disponible en Europe : une fréquence dans une bande de 24 MHz sélectionnée entre 606 et 862 MHz
Modèle disponible en Australie : une fréquence dans une bande de 25 MHz sélectionnée entre 792,250 et 805,500 MHz
Oscillateurs locaux
1er : Synthétiseur PLL piloté par cristal
2ème : Synthétiseur PLL piloté par cristal
Connecteurs d'antenne
60 dB minimum (à ± 250 kHz désyntonisés)
Taux de rejet de parasites
70 dB minimum
Taux de rejet d'image
60 dB minimum
Niveau de silencieux RF
10 dBμ/OFF
0dB = 1 V_EMF
Désaccentuation
50 μs
Plage de fréquences
50 à 15 000 Hz ± 3,0 dB
Rapport signal/bruit (déviation de ±5,0 kHz pour une modulation de 1 kHz)
30 dB minimum à un niveau d'entrée RF
10 dBμ (pondération A)
60 dB minimum à un niveau d'entrée RF
60 dBμ (pondération A)
Distorsion
1,0% maximum (déviation de ±40 kHz pour une modulation de 1 kHz)
Fréquence du silencieux du son
32,768 kHz
Niveau de sortie
-40 dBu (déviation de ±5,0 kHz pour une modulation de 1 kHz)
0 dBu = 0,775 Vrms
Impédance de sortie
100 ohms, non équilibré
Connecteur de sortie
Connecteur D-sub à 15 broches (1)
Caractéristiques générales
Puissance de raccordement
7 V CC (puissance fournie par le BTA-801)
Tension de fonctionnement
6,5 V à 9,0 V CC
Consommation électrique
200 mA CC maximum (à 7 V CC)
Température de service
De 0^ à +50^ (32°F à 122°F)
Température de stockage
De -20^ à +60^ (-4^ à +140^)
Dimensions
88 × 118,8 × 31,3 ~mm(l/h/p) (3^1/_2
× 4^3 / 4× 1^1 / 4 pouces)
Poids Environ 280 g (9,9 oz) avec les antennes fournies raccordées
Accessoires fournis
Antennes (2)
Mode d'emploi (1)
Adaptateur de montage de syntoniseur portable BTA-801
La conception et les spécifications sont sujettes à modifications sans préavis.
Remarque
Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
Deutsch
