BEDIENUNGSANLEITUNG WRR-855S SONY

Bedienungsanleitung ____ DE

Für Kunden in Europa

Hiermit erklärt Sony Corporation, dass sich das Gerät WRR-855S in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet.

Weitere Informationen erhältlich unter: http://www.compliance.sony.de/

Für Kunden in Europa

Hiermit erklärt Sony Corporation, dass sich das Gerät WRR-855S in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/

Inhaltsverzeichnis

Merkmale 36

Lage und Funktion der Teile und Bedienelemente ......37

WRR-855S 37

Montageadapter für tragbare Tuner BTA-801 (nicht mitgeliefert) 39

Vorbereitungen 40

Anbringen der Antennen ....40

Anbringen an einem Sony Camcorder ....40

Verwendung eines Montageadapters für tragbare Tuner ....40

Einstellungen 42

Einstellung des Empfangskanals ....42

Einstellen und Beenden des Modus T OFF (ausgeschaltete Rauschunterdrückung durch Tonsignal) 44

Display-Meldungen.... 46

Wichtige Hinweise zum Betrieb ....47

Nutzung und Speichern 47

Reinigung 47

Technische Daten 48

Merkmale

Der UHF-Synthesizer-Tuner WRR-855S bildet in Kombination mit einem zusätzlich erhältlichen Montageadapter für tragbare Tuner, zum Beispiel dem BTA-801, einen äußerst zuverlässigen tragbaren Diversity-Tuner für das drahtlose UHF-Mikrofonsystem von Sony. Dieses verwendet die Frequenzbereiche für UHF-Fernsehsendungen. Der Tuner erlaubt mit Hilfe des eingebauten Originalkanalplans von Sony die Nutzung mehrerer Kanäle im Bereich der nicht belegten Fernsehkanäle.

Vorprogrammierte Kanalpläne für gleichzeitigen, drahtlosen Mehrkanalbetrieb

Im WRR-855S sind zahlreiche Kanalgruppen vorprogrammiert, die bei einer Kombination von drahtlosen Kanälen den gleichzeitigen Mehrkanalbetrieb ohne Intermodulation ermöglichen.

Welche Kanalpläne im Gerät zur Verfügung stehen, können Sie auf dem zu dieser Anleitung gelieferten Blatt „Wireless Microphone System Frequency List“ nachlesen.

Anzeigebereich für verschiedene Informationen

Im Anzeigebereich an der Oberseite werden eine Reihe von Informationen angezeigt, zum Beispiel der Empfangskanal auf dem LCD-Bildschirm. Auch befinden sich an der Oberseite drei LEDs, auf denen der HF-Eingangspegel (in grün und rot), der AF-Pegel und die Batteriewarnung für den Sender angezeigt werden.

Raum-Diversity-Empfangssystem Der WRR-855S ermöglicht einen stabilen Signalempfang mit nur sehr wenigen Aussetzern.

Kompakt und leicht

Einer neuartigen, hochdichten Montagetechnik verdankt dieser Tuner seine geringe Größe und sein geringes Gewicht. Wenn Sie den zusätzlich erhältlichen Montageadapter BTA-801 mit dem WRR-855S verwenden, können Sie diesen problemlos an einem Sony Camcorder befestigen.

Wetterfest

Bei Montage des WRR-855S am zusätzlich erhältlichen Montageadapter BTA-801 für tragbare Tuner und ordnungsgemäßem Anbringen der beiden mitgelieferten Antennen erhalten Sie ein wetterfestes System.

Einstellbare Rauschunterdrückung

Die Rauschunterdrückung kann mit dem Schalter an der Bedienfläche ein- oder ausgeschaltet werden.

Rauschunterdrückungsschaltkreis zur Eliminierung von Störgeräuschen

Mit Hilfe eines eingebauten Rauschunterdrückungsschaltkreises empfängt der Tuner selektiv nur das gewünschte HF-Trägersignal zusammen mit dem Tonsignal vom Sender.

Kompandersystem

Ein Kompandersystem (Kompressor/Expander) sorgt für eine stabile drahtlose Übertragung in einem breiten Dynamikbereich.

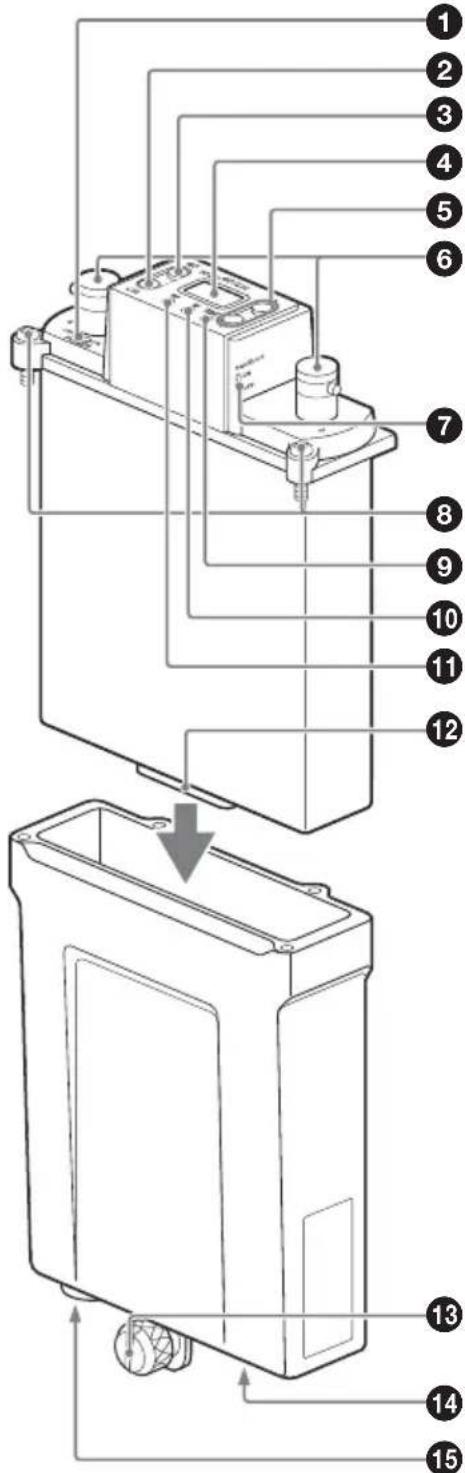

Lage und Funktion der Teile und Bedienelemente

WRR-855S

BTA-801 (nicht mitgeliefert)

WRR-855S

① Schalter POWER

Ein- (ON) und Ausschalten (OFF) des Geräts.

②Taste CH (Kanalwahl)

Wenn Sie diese Taste mindestens drei Sekunden gedrückt halten, schaltet das Gerät auf Kanalgruppenwahlmodus, und die Kanalgruppennummer blinkt auf dem Display.

Einzelheiten siehe „Einstellungen“ auf Seite 42.

③Taste GP (Kanalgruppenwahl)

Wenn Sie diese Taste mindestens drei Sekunden gedrückt halten, schaltet das Gerät auf den Kanalwahlmodus und die Kanalnummer blinkt auf dem Display.

Einzelheiten siehe „Einstellungen“ auf Seite 42.

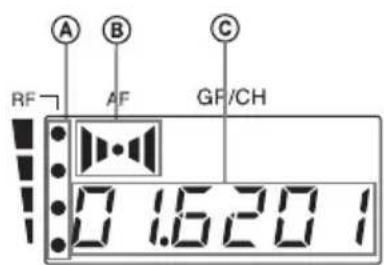

④LCD-Bildschirm

Wenn Sie das Gerät einschalten, erscheint die Versionsnummer Ihres WRR-855S (zum Beispiel „U62“). Dann schaltet der Tuner auf den normalen Anzeigemodus.

Es werden die Gruppen-/ Kanalanzeigen (©) für Modell U62

ⒶAnzeige RF

(Radiofrequenzeingangspegel)

Die Anzahl der Punkte stellt die folgenden Radiofrequenzeingangspegel dar.

Vier Punkte: über 30 dBμ

Drei Punkte: zwischen 25 dBμ und 30 dBμ

Zwei Punkte: zwischen 20 dBμ und 25 dBμ

Ein Punkt: zwischen 10 dBμ und 20 dBμ Kein Punkt: weniger als 10 dBμ

©Anzeige AF (Audiofrequenz)

Erscheint dann, wenn das Audioeingangssignal stärker ist als der Referenzpegel.

©Anzeige GP (Gruppe)/CH (Kanal)

Anzeige der Gruppe und des Kanals des Empfangskanals.

Einzelheiten siehe „Einstellungen“ auf Seite 42.

⑤Wahltasten + / -

Stellen Sie mit diesen Tasten die Gruppe und den Kanal des Empfangskanals ein.

Einzelheiten siehe „Einstellungen“ auf Seite 42.

⑥ Antennenanschlüsse a/b

Zum Anschluss der beiden mitgelieferten Antennen.

⑦ Schalter SQUELCH

Stellen Sie diesen Schalter bei normalem Betrieb auf ON, so dass Rauschen und Signalstörungen unterdrückt werden, wenn sich der Tuner im Signalempfangs-Bereitschaftsmodus befindet. Stellen Sie ihn auf OFF, um Fremdrauschen oder eine Radiowellenlänge zu suchen, von der die Signalübertragung gestört werden könnte.

Hinweise

- Wenn Sie den Schalter SQUELCH ausschalten, solange sich der Tuner zum Signalempfang oder bei niedrigem HF-Eingangspegel im Bereitschaftsmodus befindet, ist möglicherweise ein Rauschen zu hören oder das angeschlossene Gerät bzw. die Lautsprecher können beschädigt werden. Achten Sie darauf, diesen Schalter erst umzustellen, nachdem Sie den Eingangspegel des angeschlossenen Geräts stark verringert haben.

- Wenn Sie den Tuner bei einer Temperatur von 0°C oder tiefer benutzen, können Aussetzer im Signalempfang auftreten. Sollte dies eintreten, schalten Sie den Schalter SQUELCH ab.

⑧Befestigungsschrauben (4)

Zur Befestigung des WRR-855S am BTA-801.

Einzelheiten siehe „Verwendung eines Montageadapters für tragbare Tuner“ auf Seite 40.

⑨Anzeige TX BATT (Senderbatterie)

Anzeige des Batteriestands des Senders (z. B. des Sony WRT-Seriensenders oder des mit Batteriewarnfunktion gelieferten drahtlosen Mikrofons). Die Anzeige beginnt ca. eine Stunde vor dem Leerwerden der Senderbatterien zu blinken.

⑩Anzeige AF (Audiofrequenzpegel)

Leuchtet, wenn das Audioausgangssignal stärker ist als der Referenzpegel.

⑪Anzeige RF

(Radiofrequenzeingangspegel)

Anzeige der Stärke des HF-Eingangssignals.

Grünes On: Das HF-Eingangssignal liegt über 25 dBμ.

Rotes On: Das HF-Eingangssignal liegt zwischen 10 dBμ und 25 dBμ.

Off: Das HF-Eingangssignal liegt unter 10 dB .

⑫Zubehöranschluss

Zum Signal- und Stromanschluss des BTA-801.

Stiftbelegung

1: AF GND

2: AF OUTPUT

4: DC +7 V

5: GND

Montageadapter für tragbare Tuner BTA-801 (nicht mitgeliefert)

⑬Anschluss DC 12V IN (Gleichstromeingang)

Zum Anschluss an eine externe Stromquelle (10 bis 17 V Gleichstrom) eines Camcorders über das zu dem BTA-801 gelieferte Gleichstromkabel.

Stiftbelegung

1: GND

2: NC

3: NC

4: +12 V

Hinweis

Beachten Sie beim Anschluss an eine Stromquelle bitte unbedingt die Betriebsspannung und die Polarität.

14 Camcorder-Befestigungsknopf Zur Befestigung des Geräts an einer Camcorder.

Einzelheiten zur Befestigung an einem Camcorder siehe „Anbringen an einem Sony Camcorder“ auf Seite 40.

⑮ Anschluss OUTPUT (XLR, 3-polig, Stecker)

Zur Ausgabe von Audiosignalen. Diesen können Sie in die Mikrofoneingangsbuchse eines Camcorders, Mischpults, Kassettenrecorders oder ähnlichen Geräts stecken.

Stiftbelegung

1: GND

2: HOT

3: COLD

Hinweis

Wenn Sie ein Mischpult mit Phantomstromversorgung für Mikrofone anschließen, empfiehlt es sich, die Phantomstromversorgung am Mischpult auszuschalten.

Vorbereitungen

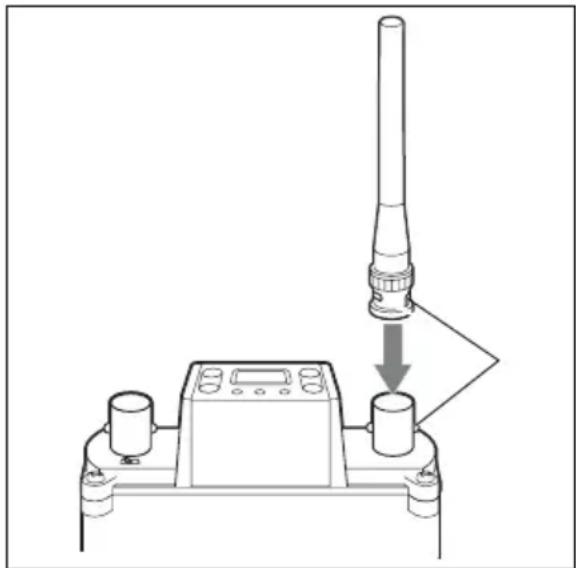

Anbringen der Antennen

Bringen Sie die mitgelieferten Antennen an den beiden Anschlüssen a/b an.

1 Richten Sie den vorstehenden Teil des Anschlusses auf die Kerbe der Antenne aus.

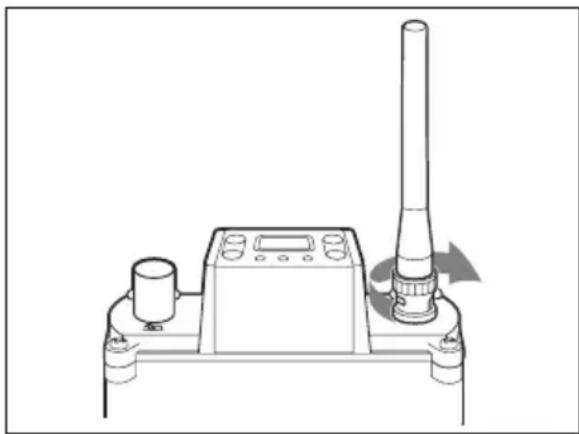

2 Drehen Sie die Antenne fest hinein.

Anbringen an einem Sony Camcorder

Die Camcorder der Serien HDW/DVW/MSW/PDW sind mit einem Steckplatz zum Einbau des drahtlosen Tuners ausgerüstet. Der WRR-855S kann in diesen Steckplatz des Camcorders eingebaut werden.

Einzelheiten zum Anbringen des WRR-855S am Camcorder entnehmen Sie bitte der Bedienungsanleitung des Camcorders.

Verwendung eines Montageadapters für tragbare Tuner

In diesem Abschnitt wird beispielhaft dargestellt, wie man den WRR-855S am Montageadapter BTA-801 für tragbare Tuner (nicht mitgeliefert) montiert. Bei Montage des WRR-855S am BTA-801 und ordnungsgemäßem Anbringen der beiden mitgelieferten Antennen erhalten Sie ein wetterfestes System.

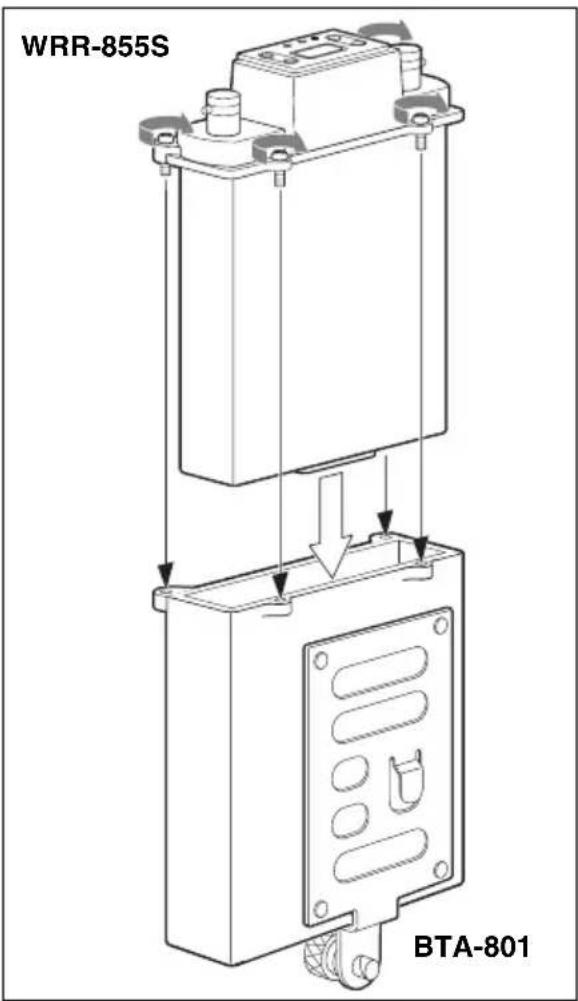

Anbringen des Tuners am Montageadapter für tragbare Tuner

Hinweis

Reinigen Sie vor der Montage unbedingt die sich berührenden Oberflächen des WRR-855S und des BTA-801.

1 Setzen Sie den WRR-855S richtig herum in den BTA-801 ein.
2 Drücken Sie den WRR-855S hinein, bis der Zubehöranschluss hörbar einrastet.
3 Drehen Sie die vier Montageschrauben nach und nach herein, bis der Tuner

fest auf dem Adapter steckt und ziehen Sie sie dann fest an.

WRR-855S BTA-801

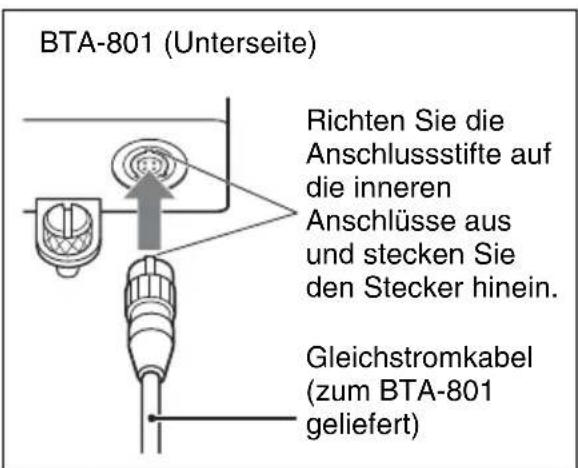

Anschluss des Stromkabels

Stecken Sie den Stecker DC 12 V IN des BTA-801 in die Buchse DC OUT des Camcorders. Verwenden Sie dazu das zum BTA-801 gelieferte Gleichstromkabel.

BTA-801 (Unterseite) Richten Sie die Anschlussstifte auf die inneren Anschlüsse aus und stecken Sie den Stecker hinein. Gleichstromkabel (zum BTA-801 geliefert)

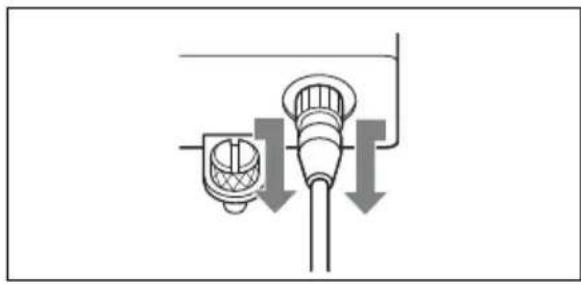

Abtrennen des Stromkabels

Ziehen Sie das Metallteil des Steckers in Pfeilrichtung, und ziehen Sie dann den Stecker heraus.

Einstellung des Empfangskanals

Hinweis

Beachten Sie bitte folgende Sicherheitsmaßnahmen, damit keine Interferenzen und Störgeräusche entstehen.

• Verwenden Sie nicht gleichzeitig zwei oder mehr UHF-Synthesizer-Mikrofone/Sender, die auf den gleichen Kanal eingestellt sind.
• Wenn Sie mit zwei oder mehr drahtlosen UHF-Synthesizer-Mikrofonen/Sendern arbeiten möchten, die den gleichen drahtlosen Übertragungskanal innerhalb der gleichen Gruppe verwenden, lassen Sie zwischen den drahtlosen Mikrofonen/Sendern einen Abstand von mindestens 100 m ^1) , sofern zwischen beiden Sichtkontakt besteht.
• Wenn Sie mit zwei oder mehr WRR-855S gleichzeitig arbeiten, stellen Sie die Tuner innerhalb derselben (von Kanalgruppe 00 unterschiedlichen) Kanalgruppe stets auf verschiedene Kanäle ein.
• Wenn Sie mit zwei oder mehr WRR-855S arbeiten, stellen Sie die Geräte nicht direkt aufeinander.
• Achten Sie darauf, dass der Abstand zwischen den Tuner-Antennen und dem Sender stets mindestens 3 m beträgt.
• Wenn sich in der Nähe ein Fernsehsender befindet, stellen Sie nicht den Kanal dieses Senders ein, um möglichen Interferenzen durch diesen Sender vorzubeugen.
  • Die Anzahl der Übertragungskanäle, die tatsächlich in einem Mehrkanalsystem

verwendet werden können, kann geringer sein als die normale Kapazität dieses Systems, wenn Interferenzen von Fernsehsendern oder anderen HF-Signalen auftreten.

1) Der Abstand hängt von der Betriebsumgebung und den Betriebsbedingungen ab.

Einzelheiten zu wählbaren Kanalgruppen und Kanälen entnehmen Sie bitte dem mitgelieferten Blatt „Sony Wireless Microphone System Frequency List“.

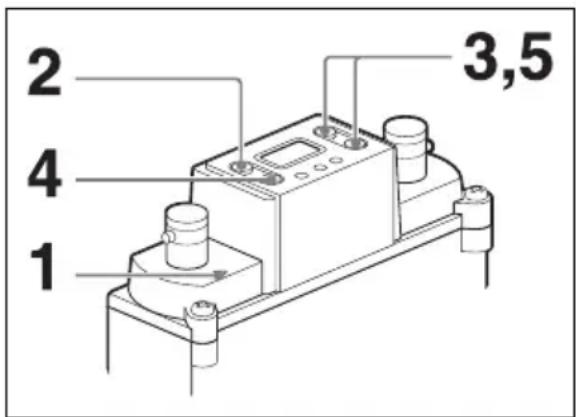

1 2 3,5 4

1 Stellen Sie den Netzschalter POWER auf ON.

Auf dem LCD-Display erscheint die Versionsnummer Ihres Tuners (zum Beispiel „U62“), bevor der Bildschirm auf den Modus schaltet, in dem sich der Tuner beim letzten Ausschalten befand.

Hinweis

Achten Sie darauf, den Schalter POWER erst zu betätigen, nachdem Sie den Eingangspegel des angeschlossenen Geräts stark verringert haben. Andernfalls könnte Rauschen entstehen.

2 Halten Sie die Taste GP mehr als drei Sekunden gedrückt.

Der Tuner schaltet auf Kanalgruppenwahlmodus und die Kanalgruppenanzeige blinkt.

0.16201

Es werden die Gruppen-/Kanalanzeigen für Modell U62 dargestellt.

3 Wählen Sie mit der Taste + oder – die Kanalgruppe aus.

Auf wiederholtes Drücken der Taste + ändert sich die Anzeige in der Reihenfolge der Tabellen des mitgelieferten Blattes „Sony Wireless Microphone System Frequency List“. Auf wiederholtes Drücken der Taste – ändert sich die Anzeige in umgekehrter Reihenfolge.

Halten Sie die Taste + oder – gedrückt, wenn Sie die Anzeige durchlaufen möchten.

Wenn Sie fünf Sekunden lang keine Taste drücken, wird der Kanalgruppenwahlmodus automatisch beendet, und der Kanal mit der niedrigsten Frequenz in der Gruppe angezeigt, die zu diesem Zeitpunkt ausgewählt war.

Bei Gruppe 00 erscheint jedoch der Kanal, der zuvor in Gruppe 00 eingestellt wurde.

4 Wenn die gewünschte Kanalgruppennummer erscheint, drücken Sie die Taste CH.

Die gewählte Kanalgruppe wird akzeptiert, der Tuner schaltet auf Kanalwahlmodus und die Kanalnummernanzeige blinkt.

Es werden die Gruppen-/Kanalanzeigen für Modell U62 dargestellt.

5 Wählen Sie mit der Taste + oder – die Kanalnummer.

Auf wiederholtes Drücken ändert sich die Anzeige in der Reihenfolge der Tabellen des mitgelieferten Blattes „Sony Wireless Microphone System Frequency List“.

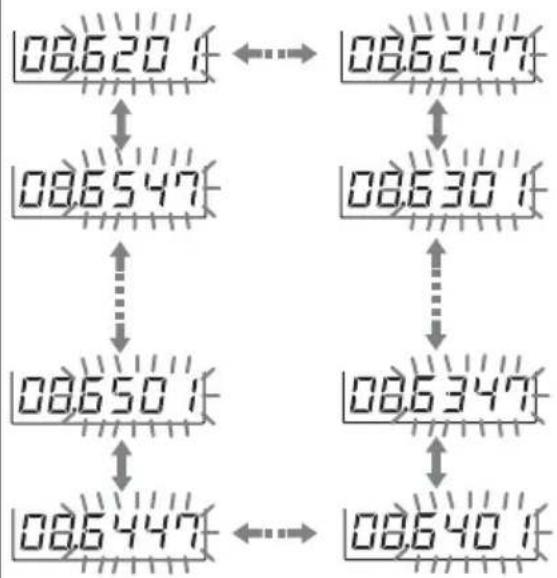

Beispiel: Bei Wahl der Kanalgruppe 00 für das Modell U62

6 Wenn die gewünschte Kanalnummer angezeigt wird, drücken Sie 5 Sekunden lang keine Tasten am Tuner, bis die gewählte Kanalnummernanzeige zu blinken aufhört und damit die Wahl abgespeichert ist.

Interferenztestfunktion

Vor der Inbetriebnahme eines drahtlosen Mikrofons oder Senders kann man mit der

Interferenztestfunktion dieses Tuners prüfen, ob Interferenzen bestehen. Um einen Interferenztest durchzuführen, drücken Sie im Kanalwahlmodus gleichzeitig die Tasten + und – (während die Kanalnummer blinkt). Die Kanäle in der ausgewählten Gruppe werden automatisch nacheinander eingestellt. Diesen Vorgang bezeichnet man als „Scannen“.

Hinweise

- Wenn der Schalter SQUELCH auf ON steht und sich das Gerät nicht im Modus T OFF befindet (Siehe Seite 44), stoppt der Scan-Vorgang bei einem Kanal, auf dem beim Scannen ein Tonsignal (32,768 kHz) erkannt wird. Der Scan-Vorgang endet jedoch nicht, wenn ein Interferenzsignal ohne Tonsignal eingeht. Achten Sie in diesem Fall auf die HF-Eingangspegelanzeige oder die Radiofrequenzeingangspegel auf dem Display. Daran können Sie Interferenzen erkennen.

• Der Scan-Vorgang endet automatisch, wenn alle Kanäle der ausgewählten Gruppe zweimal gescannt wurden. Einen laufenden Scan-Vorgang können Sie abbrechen, indem Sie eine der Funktionstasten drücken.
• Geht ein außergewöhnlich starkes Signal ein, stoppt der Scan-Vorgang unter Umständen an einer anderen Stelle als dem eigentlichen Kanal.

Einstellen und Beenden des Modus T OFF (ausgeschaltete Rauschunterdrückung durch Tonsignal)

Der WRR-855S verfügt über die folgenden drei Rauschunterdrückungsfunktionen, die in Kombination miteinander verwendet werden.

(1) Rauschunterdrückung durch HF-Eingangspegel

Sie erzielen möglicherweise keinen ausreichenden Signal-Rauschabstand für die Audioausgabe, wenn kein HF-Signal eingespeist wird oder der HF-Eingangspegel zu niedrig ist. Daher wird die Audioausgabe ausgeschaltet, wenn der HF-Eingangspegel unter den eingestellten Pegel fällt.

(2) Rauschunterdrückung durch Tonsignal

Die Audioausgabe erfolgt nur, wenn am Tuner ein HF-Signal mit einem bestimmten Tonsignal eingeht.

(3) Rauschunterdrückung durch Rauschen

Die Audioausgabe wird ausgeschaltet, um Störgeräusche auszusondern, die andernfalls zu hören wären, weil HF-Interferenzsignale so stark sind, dass die Rauschunterdrückung durch Tonsignal nicht ausreicht.

Nur die unter (2) beschriebenen Rauschunterdrückungsfunktionen durch Tonsignal lassen sich bei Bedarf ausschalten, indem man den Modus T OFF einstellt. Verwenden Sie diesen Modus, wenn Sie mit einem Sender ohne eingestelltes Tonsignal arbeiten.

Wahl des Modus T OFF

1 Stellen Sie den Netzschalter auf ON und halten Sie dabei die Tasten GP und – gedrückt.

2 Lassen Sie die Tasten los, nachdem die Versionsnummer Ihres Tuners (z. B. „U62“) erschienen ist.

„T OFF“ wird kurz angezeigt, und der Tuner schaltet auf den Modus T OFF.

Der Modus T OFF bleibt auch dann aktiviert, wenn Sie das Gerät ausschalten.

Beenden des Modus T OFF

1 Stellen Sie den Netzschalter auf ON und halten Sie dabei die Tasten GP und + gedrückt.

2 Lassen Sie die Tasten los, nachdem die Versionsnummer Ihres Tuners (z. B. „U62“) erschienen ist.

„T ON“ wird kurz angezeigt, und der Modus T OFF wird beendet.

Display-Meldungen

Außer den normalen Anzeigen können auf dem LCD-Bildschirm auch folgende Meldungen erscheinen.

Meldung Bedeutung Abhilfemaßnahme
Err 01 Fehler in den Speicherdaten. Wenden Sie sich an Ihren Sony-Händler.
Err 02 Fehler im PLL-Synthesizer.
Err 03 Die Betriebsspannung überschreitet den zulässigen Wert.
NOTONE Die Audioausgabe wurde ausgeschaltet, weil kein Tonsignal vorhanden war oder ein Tonsignal mit einer anderen Frequenz als 32,768 kHz einging.	Schalten Sie den Tuner auf den Modus T OFF (Siehe Seite 44), um ein Audiosignal ausgeben zu lassen.
T OFF1)	Der Tuner befindet sich im Modus T OFF. Einzelheiten siehe „Einstellen und Beenden des Modus T OFF (ausgeschaltete Rauschunterdrückung durch Tonsignal)“ auf Seite 44.

1) Beim Einschalten des Tuners erscheint diese Meldung nach der Versionsnummer Ihres Tuners. Danach schaltet der Tuner auf den normalen Anzeigemodus.

Wichtige Hinweise zum Betrieb

Nutzung und Speichern

• Der WRR-855S muss bei Temperaturen zwischen 0 °C und 50 °C betrieben werden.
• Setzen Sie das Gerät nicht über einen längeren Zeitraum hinweg sehr hohen Temperaturen aus und schützen Sie es besonders im Freien vor direktem Sonnenlicht. Stellen Sie den Tuner auf keinen Fall auf Wärmequellen bzw. in deren Nähe, beispielsweise Beleuchtungsanlagen oder Endverstärker.
• Der Tuner ist tragbar und feuchtigkeits- sowie staubresistent. Betreiben Sie ihn dennoch möglichst nicht an sehr feuchten oder staubigen Orten, da dies seine Lebensdauer verkürzen könnte.

• Um eine Verschlechterung des Signal-Rauschabstands zu vermeiden, verwenden Sie den Tuner nicht an lauten oder vibrationsreichen Orten, beispielsweise:

• in der Nähe elektrischer Geräte wie Motoren, Transformatoren oder Dimmer

• in der Nähe von Klimaanlagen oder im Bereich der Abluft einer Klimaanlage
• in der Nähe einer Lautsprecher-/Beschallungsanlage
• an Orten, an denen er Stößen durch andere Geräte ausgesetzt wird.

- Das Schalten von Lichtquellen kann elektrische Interferenzen im gesamten Frequenzbereich verursachen. Stellen Sie den Tuner und das drahtlose Mikrofon an

einem Ort auf, der möglichst wenig solchen Interferenzen ausgesetzt ist.
- Der Tuner ist werkseitig exakt eingestellt. Versuchen Sie niemals, interne Einstellungen oder Wartungsarbeiten vorzunehmen.

Reinigung

Reinigen Sie den Tuner mit einem weichen, trockenen Tuch. Verwenden Sie keine Verdünnung und kein Benzin, da diese Substanzen die Oberfläche angreifen.

Halten Sie Abstand zwischen Ihren Augen und der Antenne

Halten Sie beim Betrachten des Anzeigebereichs an der Oberseite einen ausreichenden Abstand zum Tuner ein.

Doppelumwandlung, Superhet

Empfangsfrequenzen

In den USA erhältliches Modell:

eine Frequenz in einem

24-MHz-Frequenzbereich

zwischen 566 und 806 MHz

In Europa erhältliches Modell: eine

Frequenz in einem 24-MHz-

Frequenzbereich zwischen 606

und 862 MHz

In Australien erhältliches Modell:

eine Frequenz in einem

25-MHz-Frequenzbereich

zwischen 792,250 und 805,500

MHz

Überlagerungsoszillatoren

1.) Quarz-gesteuerter
PLL-Synthesizer

2.) Quarz-gesteuerter

PLL-Synthesizer

Antennenanschlüsse

BNC-R (2), 50 Ohm

Trennschärfe

60 dB oder mehr (bei ±250 kHz

Verstimmung)

Spiegelfrequenzunterdrückung

mindestens 70 dB

Spiegelfrequenzunterdrückung

mindestens 60 dB

HF-Rauschunterdrückungspegel

10 dBμ/OFF

0dB = 1 V_EMF

Entzerrung

50 μs

Frequenzgang

50 bis 15.000 Hz ±3,0 dB

Abweichung bei 1 kHz

Modulation)

mindestens 30 dB bei

HF-Eingangspegel

10 dBμ (A-bewertet)

mindestens 60 dB bei

HF-Eingangspegel

60 dBμ (A-bewertet)

Verzerrung

höchstens 1,0 % (±40 kHz

Abweichung bei 1 kHz

Modulation)

Tone-Squelch-Frequenz

32,768 kHz

Ausgangspegel

bei 1 kHz Modulation)

0 dBu = 0,775 V effektiver Mittelwert

Ausgangsimpedanz

100 Ohm, unsymmetrisch

Ausgang

15-poliger D-Sub-Anschluss (1)

Allgemeines

Stromversorgung

7 V Gleichstrom (vom BTA-801

geliefert)

Betriebsspannung

6,5 bis 9,0 V Gleichspannung

Tatsächliche Stromaufnahme

höchstens 200 mA Gleichstrom (bei

7 V Gleichstrom)

Betriebstemperatur

0^ bis +50^

Lagertemperatur

-20^ bis +60^

Abmessungen

88× 118,8× 31,3mm(B / H / T)

Gewichtca. 280 g einschließlich der

mitgelieferten Antennen

Mitgeliefertes Zubehör

Antennen (2)

Bedienungsanleitung (1)

Blatt „Wireless Microphone System Frequency List“ (Frequenzliste des drahtlosen Mikrofonsystems) (1)

Optionale Zubehör

Montageadapter für tragbare Tuner BTA-801

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Italiano
