Caractéristiques techniques	Détails
Technologie d'impression	FDM (Fused Deposition Modeling)
Volume d'impression	235 x 235 x 250 mm
Résolution d'impression	50 - 300 microns
Vitesse d'impression	Max 150 mm/s
Matériaux compatibles	PLA, ABS, PETG, TPU
Connectivité	USB, Wi-Fi, carte SD
Écran	Écran tactile couleur de 4,3 pouces
Poids de l'imprimante	Environ 8 kg
Dimensions de l'imprimante	400 x 400 x 450 mm
Maintenance	Nettoyage régulier de la buse et de la surface d'impression, vérification des courroies
Sécurité	Arrêt automatique en cas de surchauffe, protection électrique
Garantie	2 ans
Informations supplémentaires	Compatible avec des logiciels de tranchage comme Cura et PrusaSlicer

FOIRE AUX QUESTIONS - M5 AnkerMake

Pourquoi mon AnkerMake M5 ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté à l'imprimante.

Comment calibrer le plateau d'impression ?

Allez dans le menu de l'imprimante et sélectionnez l'option de calibration du plateau. Suivez les instructions à l'écran pour ajuster le niveau du plateau à l'aide des vis situées sous le plateau.

Pourquoi mes impressions ne tiennent pas sur le plateau ?

Assurez-vous que le plateau est propre et bien nivelé. Vous pouvez également essayer d'augmenter la température du plateau ou d'utiliser un adhésif pour améliorer l'adhésion des premières couches.

Comment résoudre un bourrage de filament ?

Vérifiez que le filament est correctement engagé dans l'extrudeuse. Nettoyez l'extrudeuse et assurez-vous que le filament n'est pas endommagé ou humide. Si le bourrage persiste, essayez de retirer le filament et de le réinsérer.

Comment mettre à jour le firmware de l'AnkerMake M5 ?

Téléchargez la dernière version du firmware depuis le site officiel d'AnkerMake. Connectez l'imprimante à votre ordinateur via USB et suivez les instructions fournies pour mettre à jour le firmware.

Quel type de filament puis-je utiliser avec l'AnkerMake M5 ?

L'AnkerMake M5 est compatible avec divers types de filament, y compris PLA, ABS, PETG et TPU. Assurez-vous d'utiliser des filaments de haute qualité pour de meilleurs résultats.

Comment résoudre des problèmes de qualité d'impression ?

Vérifiez que le plateau est bien nivelé, que la température de l'extrudeuse est correcte et que le filament est de bonne qualité. Examinez également la vitesse d'impression et ajustez-la si nécessaire.

Comment nettoyer l'extrudeuse ?

Pour nettoyer l'extrudeuse, retirez le filament et utilisez un nettoyeur de buse ou une aiguille pour déboucher l'extrudeuse. Vous pouvez également effectuer une impression de nettoyage avec un filament de nettoyage.

Que faire si l'imprimante se bloque pendant l'impression ?

Si l'imprimante se bloque, essayez de l'arrêter et de la redémarrer. Vérifiez également que le filament est bien alimenté et que rien ne bloque les moteurs ou les axes.

Comment sauvegarder mes réglages d'impression ?

La plupart des paramètres d'impression peuvent être sauvegardés dans le logiciel de tranchage que vous utilisez. Assurez-vous de sauvegarder vos profils d'impression et de les exporter si nécessaire.

MODE D'EMPLOI M5 AnkerMake

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) l'apparell nedolt pas produire de brouillage, et

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

IC RF Statement:

Lors de l'utilisation du produit, maintenez une distance de 20 cm du corps afin de vous conformer aux exigences en matière d'exposition RF.

Voyant lumineux* Description
Orange clignotant lentement Chauffage en cours
Le vert s'estompe à plusieurs reprises	Impression
Rouge clignotant Une alarme se décienche

* Pour plus d'informations sur l'état des voyants, visitez https://www.ankermake.com. Nom du produit : Modèle AnkerMake M5 : V811

FR 072071

ASSEMBLAGE DE L'IMPRIMANTE

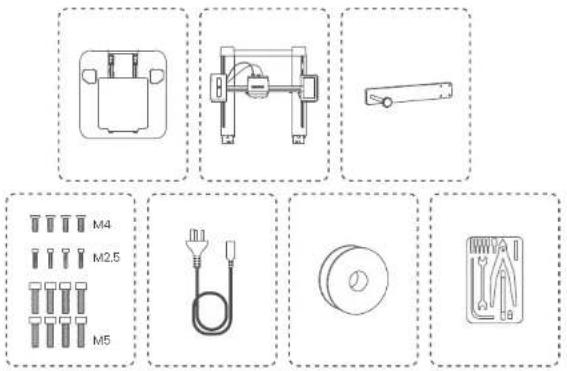

Éléments requis

M4 M2.5 M5

FR
ÉTAPE 1. Installation du cadre du portique

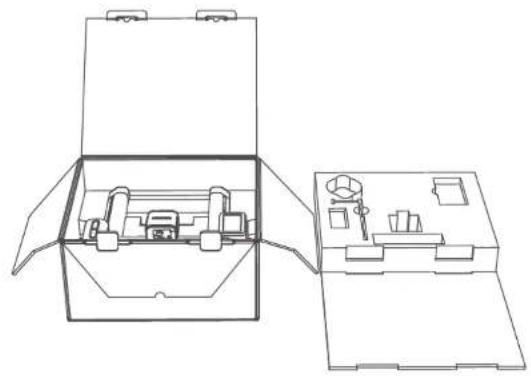

1. Ouvrez la boîte, puis placez le couvercle en mousse sur le sol.

1. Sortez tous les accessoires de la mousse, puis placez la mousse de protection sur le sol comme support.

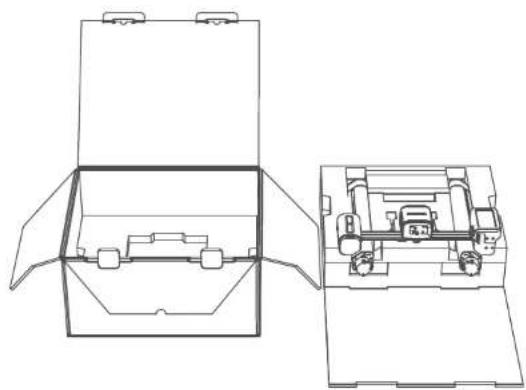

1. Sortez le châssis du portique avec sa mousse de protection et posez-le sur la mousse de support.

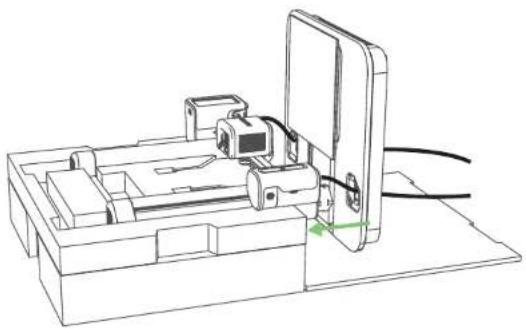

1. Sortez le cadre du portique de la mousse d'emballage, puis remettez-le en place comme indiqué ci-dessous.

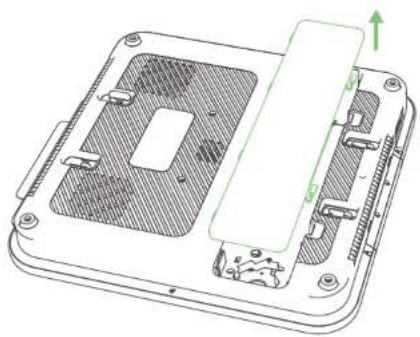

1. Détachez le capot inférieur de la plate-forme.

1. Montez la plate-forme à travers les trous. 7. Fixez les vis dans la plate-forme.

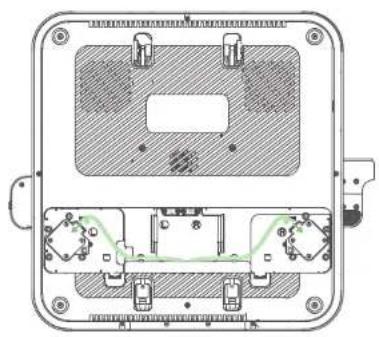

1. Connectez les fils du moteur.

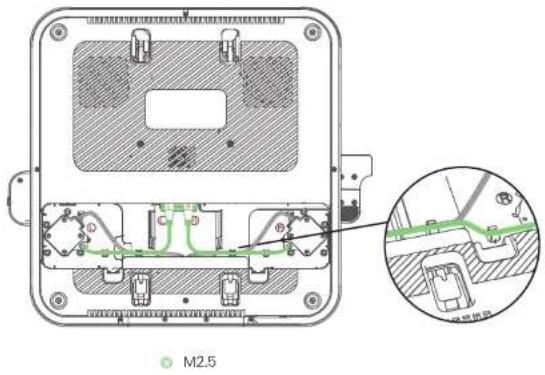

1. Connectez et fixez les câbles USB-C avec des vis.

M2.5

FR 082081

1. Remettez le capot inférieur sur la plate-forme.

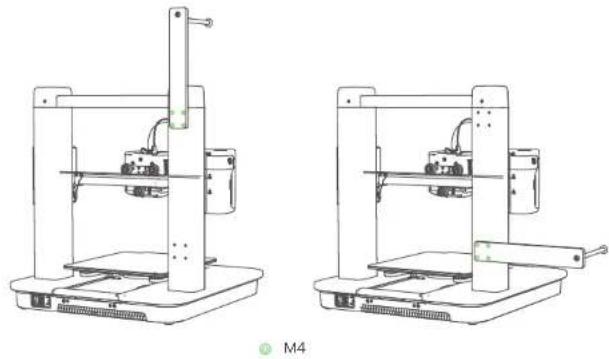

Fixez le support de filament avec des vis.

Option 1 Option 2

FR 084083

ÉTAPE 4. Connexion à l'alimentation

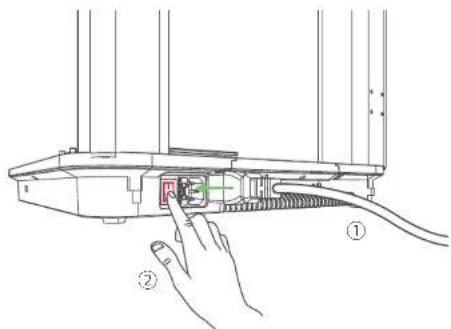

1. Raccordez l'imprimante à une prise d'alimentation à l'aide du câble d'alimentation, puis mettez l'imprimante sous tension.

1. Suivez les instructions sur l'écran tactile pour terminer l'installation initiale.

FR

Configuration du système

1. Téléchargez et installez l'application AnkerMake, puis inscrivez-vous pour obtenir un compte.

1. Suivez les instructions à l'écran pour ajouter l'imprimante à votre liste d'appareils et la connecter au Wi-Fi.

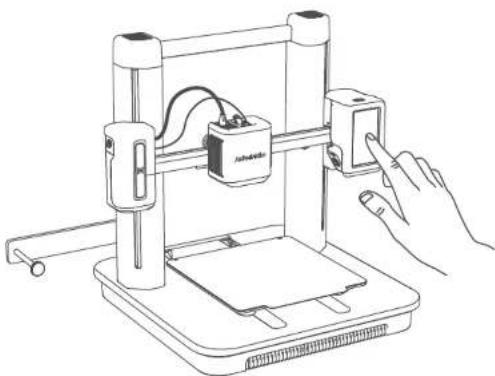

Sur l'écran tactile, accédez à Control > Auto-Level pour mettre à niveau le lit chauffant.

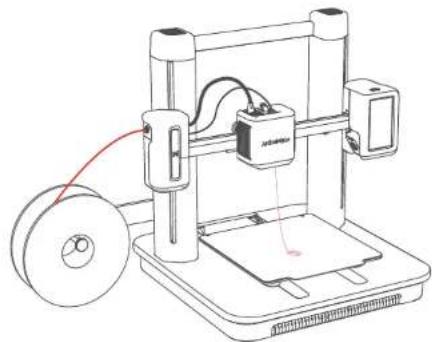

1. Placez le filament sur le support.

1. Coupez la pointe du filament à un angle de 45°.

FR 088087

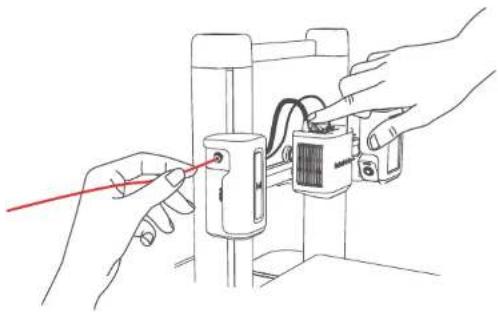

1. Insérez le filament jusqu'à ce qu'il atteigne l'extrudeur. Appuyez ensuite sur le bouton situé sur le dessus de l'extrudeur et maintenez-le enfoncé tout en continuant à insérer le filament. Arrêtez-vous lorsque vous sentez une certaine résistance.

1. Sur l'écran tactile, appuyez sur Load on Control > Extrude. Attendez que le filament sorte de la buse, puis appuyez sur Stop.

Pour une expérience d'impression optimale, téléchargez et installez AnkerMake Slicer sur votre ordinateur à partir de fromankermake.com/software.

Les capacités de reconnaissance de l'IA ne sont pas disponibles lorsque l'imprimante fonctionne avec d'autres logiciels de découpage 3D, tels que Cura et Simplify3D.

- Le cordon d'alimentation doit être raccordé à une prise de courant avec mise à la terre.

- L'alimentation doit être installée à proximité de l'équipement et la prise de courant doit être facilement accessible.

- Utilisez uniquement le cordon d'alimentation fourni par le fabricant. L'utilisation de cordon

d'alimentation non autorisé peut présenter un danger et enfreindre l'autorisation du produit ainsi que la garantie.

- La prise du cordon d'alimentation est considérée comme le dispositif de déconnexion. Une fois débranché, le produit est considéré comme déconnecté de la source d'alimentation.

- N'utilisez pas l'appareil dans un environnement où la température est trop élevée ou trop faible. N'exposez jamais l'appareil à un fort ensoleillement ou à un environnement humide.

- La plage de tempérotures idéale pour le produit et ses accessoires est comprise entre 15 °C et 35 °C.

- Il est recommandé d'alimenter l'appareil dans un environnement dont la température est comprise entre 15 °C et 25 °C.

- Lors de l'alimentation, placez l'appareil dans un environnement ayant une température ambiante normale et une bonne ventilation.

- Cet équipement n'est pas adapté à une utilisation dans des endroits où des enfants sont susceptibles d'être présents. Cet équipement n'est pas destiné à être utilisé par des enfants.

- Pièces mobiles. Tenir les parties du corps éloignées des pièces mobiles.

• ADVENTION PIÈCES chaudes. Ne pas toucher.

- N'utilisez pas le produit d'une autre manière que celle décrite ici afin déviter des blessures ou des dommages matériels.

- l'utilisateur doit se conformer aux lois et réglementations des pays et régions dans lesquels se trouve (est utilisé) l'équipement, respecter léthique professionnelle, préter attention aux obligations de sécurité et interdire strictement l'utilisation de nos produits ou équipements à des fins illégales. Notre société ne sera en aucun cas responsable de la responsabilité légale des controvenants.

FR 092091

AVIS

Avis (Europe et Royaume-Uni)

CE

Ce produit est conforme aux exigences en matière d'interférences radio de la Communauté européenne.

Déclaration de conformité

Anker innovations Limited déclare par le présent document que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU. Pour consulter la déclaration de conformité, consultez le site web suivant : https://ankermake.com,

UK CA

Ce produit est conforme aux exigences du Royaume-Uni en matière d'interférences radio

Déclaration de conformité

Par la présente, Anker Innovations Limited déclare que ce dispositif est conforme au Règlement sur les équipements radio de 2017 (51 2017/1206). Le texte intégral de la déclaration de conformité pour le Royaume-Uni est disponible à l'adresse suivante : https://ankermake.com.

FR

Informations relatives à l'exposition aux radiofréquences :

La limite d'exposition maximale autorisée (norme MPE) a été calculée sur la base d'une distance de 20 centimètres entre l'appareil et le corps. Pour assurer la conformité aux exigences en matière d'exposition aux radiofréquences, utilisez le produit de manière à maintenir une distance de 20 cm entre l'appareil et le corps.

Bandes de fréquences et puissance comme ci-dessous :

Fonction Bandes Fréquence de fonctionnement Puissance maximale
WI-FI 2,4 GHz 2 412-2 472 MHz EIRP 19,10 dBm
Bluetooth 2,4 GHz 24 02-2480 MHz EIRP 8,0 dBm

L'importateur suivant est la partie responsable (contact pour les questions européennes) : Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3, 80807 Munich, Allemagne L'importateur suivant est la partie responsable (contact pour les questions relatives au Royaume-Uni) :

Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité. Ceux-ci peuvent être recyclés et réutilisés.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être transmis à un établissement de collecte adapté pour permettre son recyclage. Une élimination et un recyclage appropriés contribuent à protéger les ressources naturelles, la santé humaine et l'environnement. Pour en savoir plus sur l'élimination et le recyclage de ce produit, contactez votre municipalité, le service d'élimination des déchets ou le magasin où vous avez acheté ce produit.
