MANUAL DE USUARIO M5 AnkerMake

Puerto USB-C Pantalla táctil Cámara Indicador de luz Botón de encendido Lámina PEI

Indicador lumínoso* Descripción
Parpadeo lento en naranja Calentando
Difuminado repetidas veces en verde	Imprimiendo
Rojo intermitente Una alarma se ha disparado

* Para más estados de indicadores luminosos, visite https://www.ankermake.com. Nombre del producto: AnkerMake M5 Modelo: V8III

MONTAJE DE LA IMPRESORA

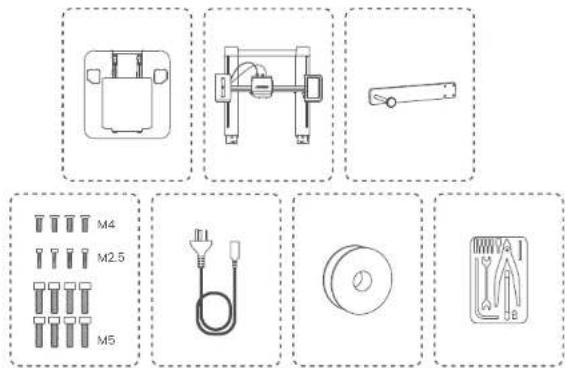

Qué necesita

PASO 1. Instalación del pórtico

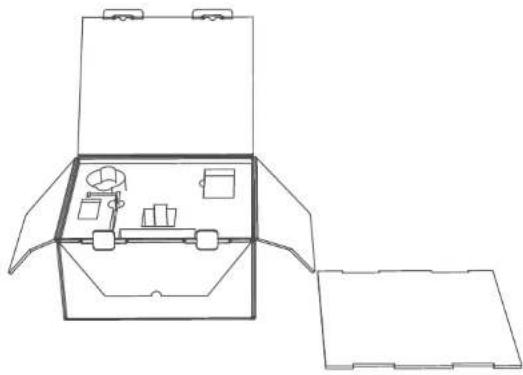

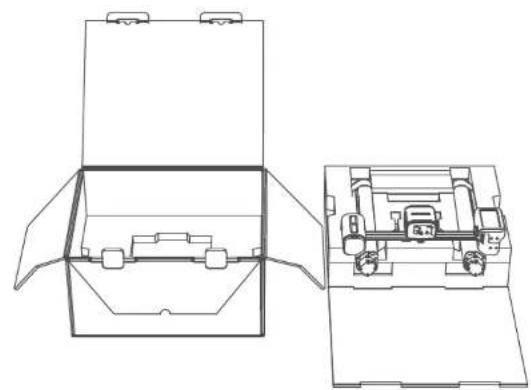

1. Abra la caja, coloque la cubierta de espuma en el suelo.

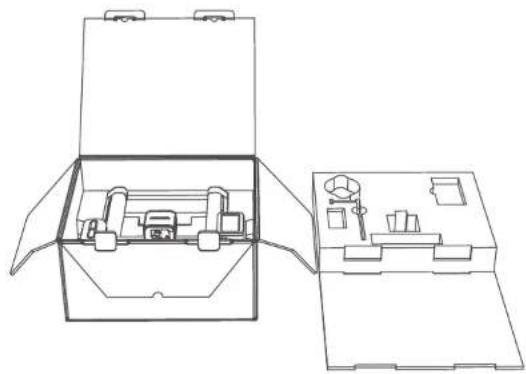

1. Saque todos los accesorios de la espuma, coloque la espuma de protección en el suelo a modo de apoyo.

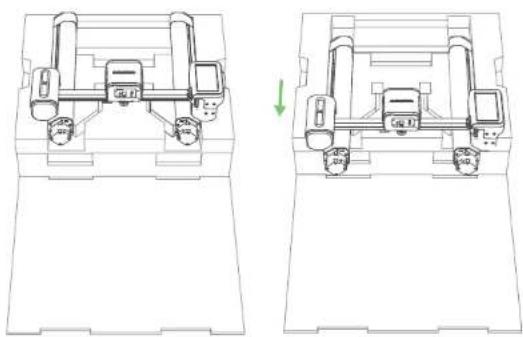

1. Saque el pórtico con su espuma de protección y colóquelo sobre la espuma de apoyo.

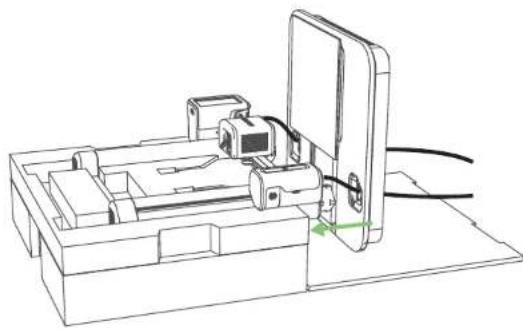

1. Saque el pórtico de la espuma de embalaje y luego vuelva a ponerla como se muestra a continuación.

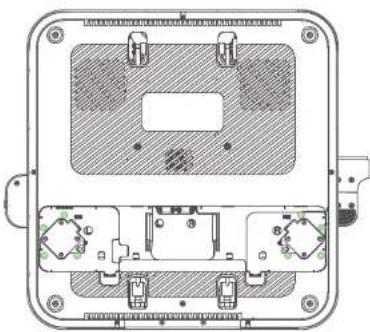

1. Monte la plataforma en los agujeros. 5. Quite la tapa inferior de la plataforma

1. Apriete los tornillos en la plataforma.

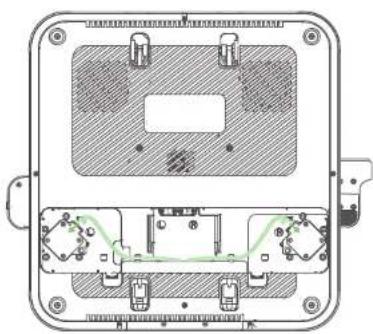

1. Conecte los cables del motor.

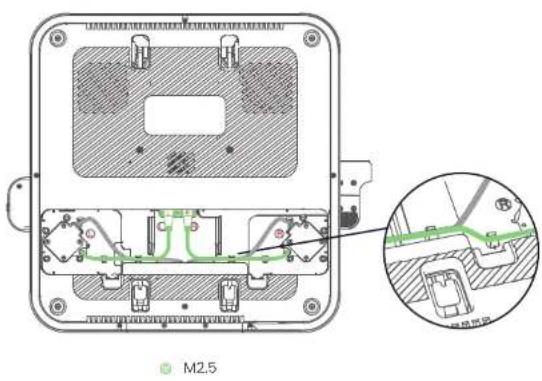

1. Conecte y fije los cables USB-C con tornillos.

M2.5

ES

1. Vuelva a poner la tapa inferior en la plataforma.

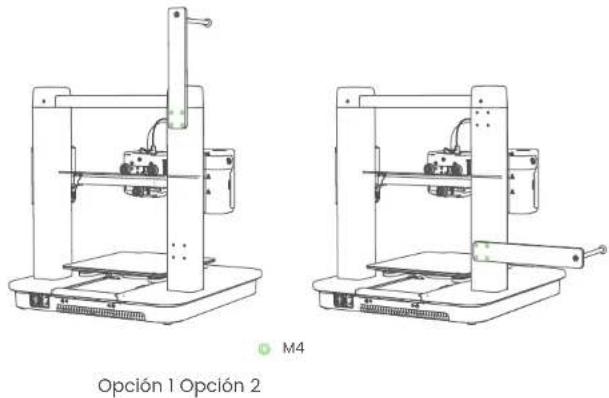

PASO 3. Instalación del soporte de filamentos

Atornille el soporte de filamentos.

M4 Opción 1 Opción 2

ES

PASO 4. Conexión a una fuente de alimentación

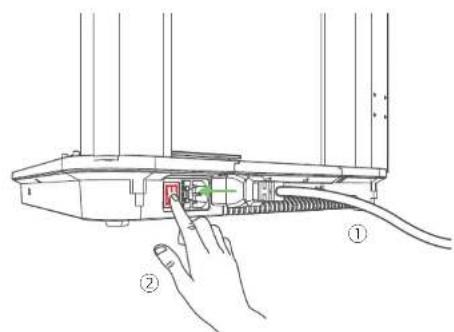

1. Conecte la impresora a una toma de corriente con el cable de alimentación y, a continuación, encienda la impresora.

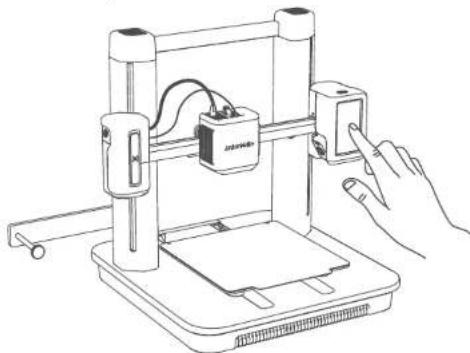

1. Siga las instrucciones en la pantalla táctil para completar la configuración inicial.

ES 062061

Configuración del sistema

1. Descargue e instale la aplicación AnkerMake y registrese para crear una cuenta.

1. Siga las instrucciones en pantalla para añadir la impresora a la lista de dispositivos y conéctela a la Wi-Fi.

NIVELACIÓN DE LA CAMA DE CALOR

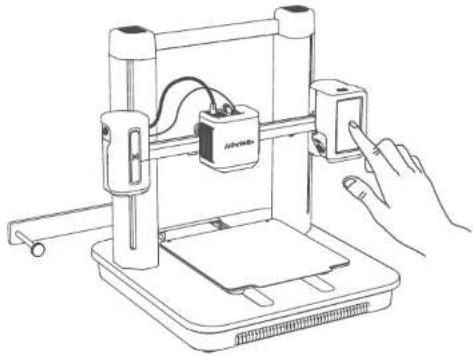

En la pantalla táctil, vaya a Control > Nivelación automática para nivelar la cama de calor.

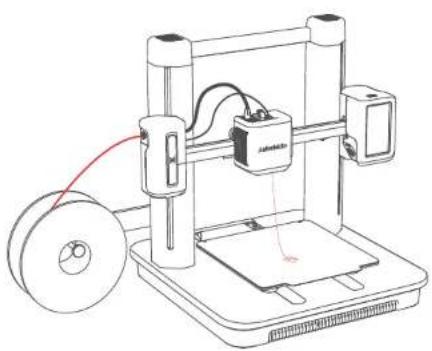

1. Coloque el filamento en el soporte,

1. Corte la punta del filamento en un ángulo de 45°.

ES

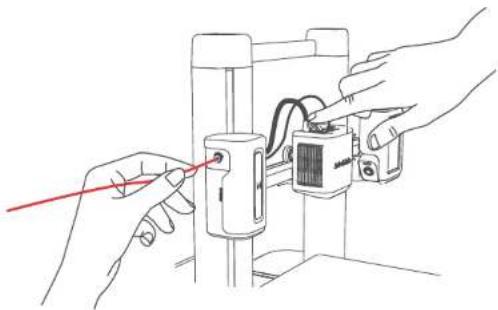

1. Introduzca el filamento hasta que alcance el extrusor. A continuación, mantenga pulsado el botón de la parte superior del extrusor mientras sigue introduciendo el filamento. Deténgase cuando perciba algo de resistencia.

1. En la pantalla táctil, pulse Carga en Control > Extruir. Espere hasta que el filamento rebose por la boquilla y, después, pulse Stop.

INSTALACIÓN DEL LAMINADOR ANKERMAKE

Para lograr la mejor experiencia de impresión, descargue e instale el laminador AnkerMake a su ordenador desde ankermake.com/software.

Las capacidades de reconocimiento de la IA no estarán disponibles si la impresora funciona con otro software de laminador 3D, como Cura y Simplify3D.

- El cable de corriente estará conectado a una toma de corriente con conexión a tierra.

- La fuente de alimentación debe estar ubicada cerca del dispositivo y la toma de corriente debe estar en un sitio accesible.

- Use únicamente el cable de corriente del fabricante incluido. Si utiliza cables de corriente no homologados, podría ser causa de peligro e incumplir el uso autorizado del producto y la garantía.

- El conector del cable de corriente se considera el elemento de desconexión. Al desenchutario, el producto se considerará desconectado de la fuente de alimentación.

- No utilice el dispositivo en entornos con temperaturas demasiado altas o bajas. No exponga el dispositivo a la luz solar intensa o ambientes húmedos.

- El rango de temperaturas adecuado para el producto y sus accesorios es de 15 a 35 °C.

- Se recomienda tener enchufado el dispositivo en una zona con una temperatura de entre 15 °C y 25 °C.

- Cuando lo tenga enchufado, colóquelo en una zona con una temperatura ambiente normal y una ventilación adecuada.

- El equipamiento no es apto para usarse en lugares frecuentados por niños. Este equipamiento no está diseñado para que lo usen niños.

- Piezas móviles. Mantenga las piezas líjas separadas de las piezas móviles.

△

- PRECAUCIÓN Piezas calientes. No tocar.

- No use el producto de ningún modo diferente a lo descrito en este documento para evitar lesiones personales y daños materiales.

- El usuario debe cumplir la ley y la normativa del país y región donde esté ubicado (se use) el equipamiento, manejarse conforme a la ética profesional, prestar atención a las obligaciones de seguridad y prohibir terminantermente el uso de nuestros productos o equipamientos con fines legales. Nuestra empresa no se hace responsable legal de ningún incumplimiento bajo ninguna circunstancia.

ES

AVISO

Aviso (Europa y Reino Unido)

CE

Este producto cumple con los requisitos de radiointerferencias de la Comunidad Europea.

Declaración de conformidad

Por la presente, Anker innovations Limited declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE. Para consultar la declaración de conformidad, visite el sitio web: https://ankermake.com.

UKCA

Este producto cumple con la normativa sobre radiointerferencias del Reino Unido

Declaración de conformidad

Por la presente, Anker innovations Limited declara que este dispositivo cumple con lo estipulado en el Reglamento 2017 en materia de equipos radioeléctricos (51 2017/12/06). El texto completo de la declaración de contormidad del Reino Unicio está disponible en la siguiente dirección de Internet: https://ankermake.com.

ES 070069

Información de exposición a RF:

El nivel máximo de exposición permisible (MEP) se ha calculado en función de una distancia de d = 20 cm entre el dispositivo y el cuerpo humano. Para preservar el cumplimiento con el requisito de exposición a RF, utilice el producto manteniendo una distancia de 20 cm entre el dispositivo y el cuerpo humano.

Las bandas de frecuencia y de potencia son las siguientes:

Función Bandas Frequencia de funcionamiento Máxima potencia
Wi-Fi 2,4 GHz 2412-2472 MHz EIRP 10,10 dBm
Bluetooth 2,4 GHz 2402-2480 MHz EIRP 8,0 dBm

La siguiente empresa importadora es la parte responsable (contacto en la UE):

La siguiente empresa importadora es la parte responsable (contacto en Reino Unido): Ankor Technology (UK) Limited I GNR8, 49 Clarendon Road, Watford, Hertfordshire, WD17 IHP, United Kingdom

Su producto ha sido diseñado y está fabricado con materiales y componentes de alta calidad, que se pueden reciclar y volver a utilizar.

Este símbolo indica que el producto no debe desecharse como residuo doméstica, sino que debe depositarse en unas instalaciones de recogida adecuadas para su reciclaje. La eliminación y el reciclaje adecuados ayudían a proteger los recursos naturales, la salud humana y el medio ambiente. Para obtener más información acerca de la eliminación y el reciclaje de este producto, póngase en contacto con su ayuntamiento, el servicio de retirada de desechos o la tienda donde compró el producto.

ES

RÉCAPITULATIF

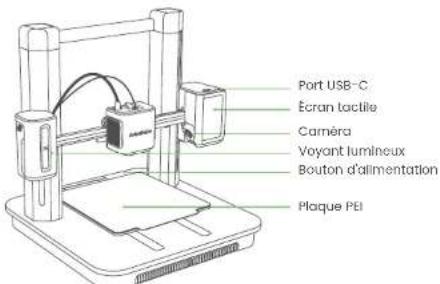

Port USB-C Écran tactile Caméra Voyant lumineux Bouton d'alimentation Plaque PEI
