BEDIENUNGSANLEITUNG M5 AnkerMake

Anker Innovations Deutschland GmbH | Georg-Muche-Strasse 3, 80807 Munich, Germany

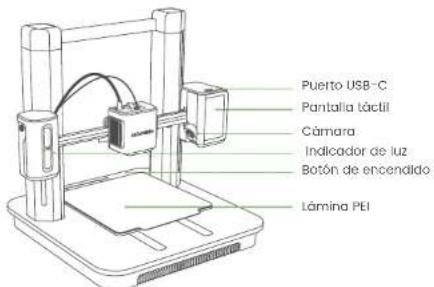

USB-C-Anschluss Touchscreen Kamera Leuchtanzeige Ein-/Aus-Taste PEI-Platte

Leuchtanzeige® Beschreibung
Blinkt langsam orange Aufheizen
Verblassendes Grün wiederholt Drucken
Blinkt rot Ein Alarm wird aktiviert

* Weitere Informationen zum Status der Leuchtonzeige finden Sie unter https://www.ankarmako.com. Produktname: AnkerMake Mb Modell: V8TI

DE 026025

ZUSAMMENBAU DES DRUCKERS

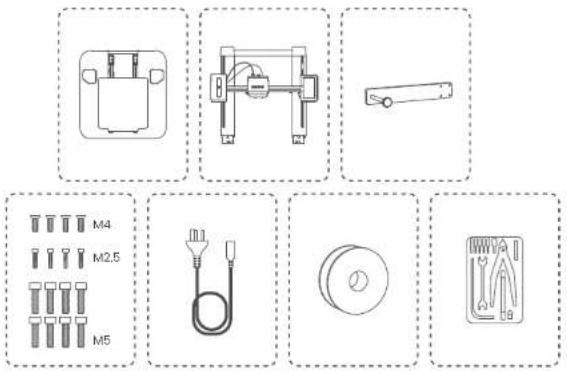

Werkzeug und Bauteile

M4 M2.5 M5

DE

SCHRITT 1. Installieren des Portalrahmens

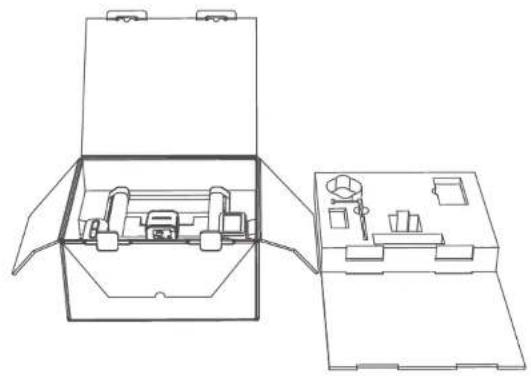

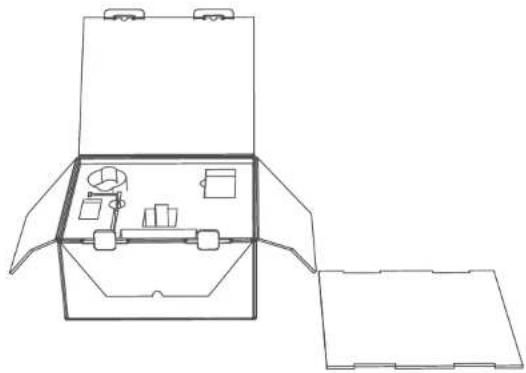

1. Öffnen Sie den Behälter und legen Sie die Schaumstoffabdeckung auf den Boden.

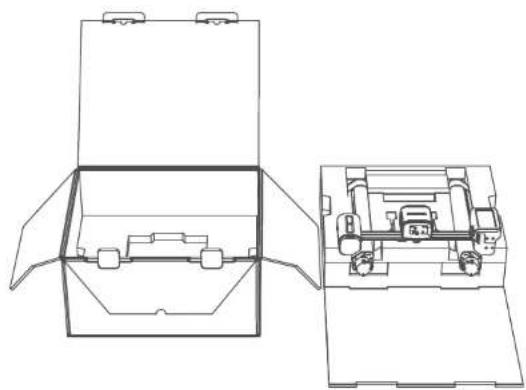

1. Nehmen Sie alle Zubehörteile aus dem Schaumstoff heraus und legen Sie dann den Schutzschaumstoff als Unterlage auf den Boden.

1. Nehmen Sie den Portalrahmen mit seinem Schutzschaumstoff heraus und legen Sie ihn auf die Schaumstoffunterlage.

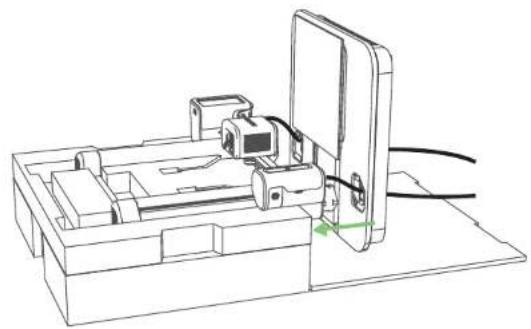

1. Nehmen Sie den Portalrahmen aus dem Verpackungsschaumstoff und setzen Sie ihn wie unten gezeigt wieder ein.

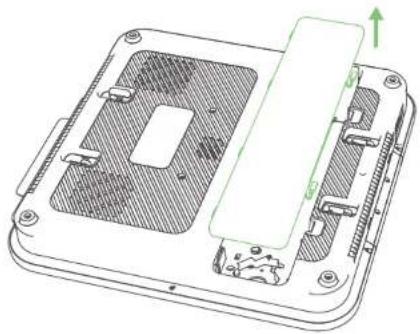

1. Nehmen Sie die untere Abdeckung von der Plattform ab.

1. Montieren Sie die Plattform durch die Löcher. 7. Drehen Sie die Schrauben in die Plattform.

SCHRITT 2. Verkabelung

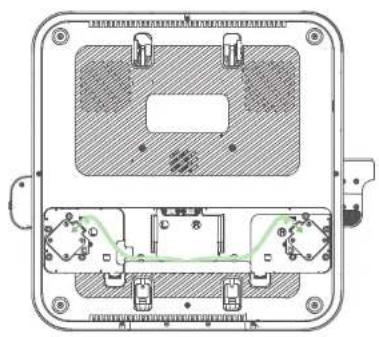

1. Schließen Sie die Motorkabel an.

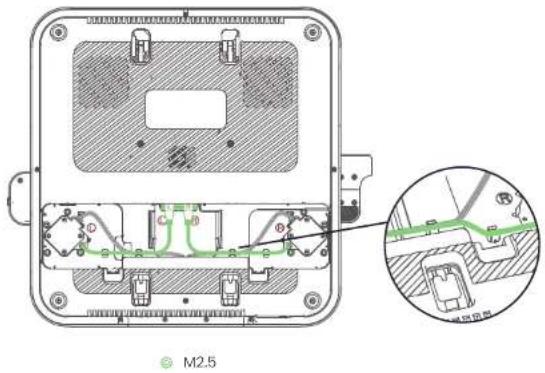

1. Schließen Sie die USB-C-Kabel an und befestigen Sie sie mit Schrauben.

M2.5

DE 036035

1. Setzen Sie die untere Abdeckung wieder auf die Plattform.

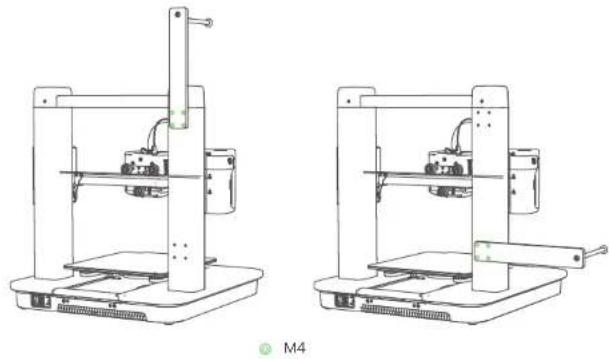

SCHRITT 3. Installieren des Filamenthalters

Befestigen Sie den Filamenthalter mit Schrauben.

Option 1 Option 2

DE 038037

SCHRITT 4. Anschließen an die Stromversorgung

1. Schließen Sie den Drucker mit dem Netzkabel an eine Steckdose an und schalten Sie den Drucker dann ein.

1. Folgen Sie den Anweisungen auf dem Touchscreen, um die Ersteinrichtung abzuschließen.

DE

Einrichten des Systems

1. Laden Sie die AnkerMake-App herunter, installieren Sie sie und richten Sie anschließend ein Konto ein.

1. Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu Ihrer Geräteliste hinzuzufügen und ihn mit dem WLAN zu verbinden.

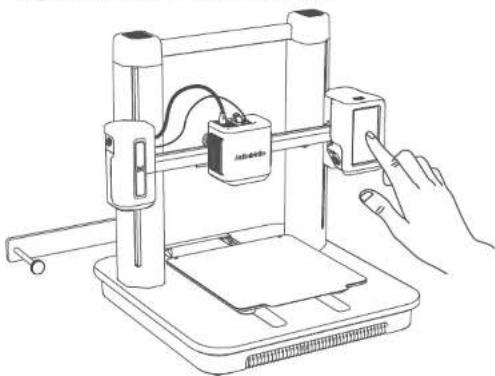

NIVELLIERUNG DES HEIZBETTS

Gehen Sie auf dem Touchscreen zu „Steuerung > Automatische Nivellierung“, um das Heizbett zu nivellieren.

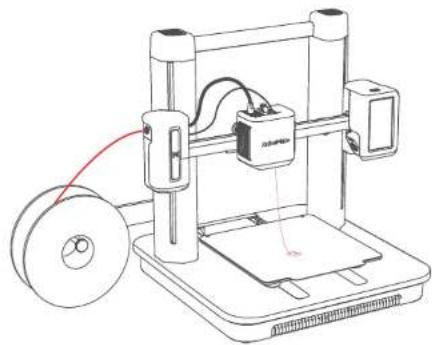

1. Legen Sie das Filament auf den Halter.

1. Schneiden Sie die Spitze des Filaments in einem 45°-Winkel ab.

DE 042041

1. Führen Sie das Filament ein, bis es den Extruder erreicht. Halten Sie dann die Taste oben auf dem Extruder gedrückt, während Sie das Filament weiter einführen. Hören Sie auf, wenn Sie einen Widerstand spüren.

1. Tippen Sie auf dem Touchscreen unter „Steuerung“ > „Laden“ > „Extrudieren“. Warten Sie, bis das Filament aus der Düse fließt, und tippen Sie dann auf „Stopp“.

Laden Sie für ein optimales Druckerlebnis den AnkerMake Slicer von ankermake.com/software herunter und installieren Sie ihn auf Ihrem Computer.

Die KI-Erkennungsfunktionen sind nicht verfügbar, wenn der Drucker mit einer anderen 3D-Slicer-Software wie Cura und Simplify3D arbeitet.

- Das Netzkabel muss on eine geerdete Steckdose angeschlossen werden.

• Die Stromversorgung sollte in der Nähe des Geröts installiert werden und die Steckdose muss leicht zugänglich sein.

- Verwenden Sie ausschließlich das vom Hersteller mitgelieferte Netzkabel. Die Verwendung von nicht zugelassenen Netzkabeln kann eine Gefahr darstellen und die Zulassung des Produkts sowie die Garantiebedingungen verletzen.

- Der Stecker des Netzkabels ist die Trennvorrichtung des Geräts. Einmal ausgesteckt, glit das Produkt als von der Stromquelle getrennt.

- Verwenden Sie das Gerät nicht in einer Umgebung, in der die Temperatur zu hoch oder zu niedrig ist. Setzen Sie das Gerät niemals zu starker Sonneneinstrahlung oder einer zu feuchten Umgebung aus. - Der geeignete Temperaturbereich für das Produkt und das Zubehör ist 15 °C bis 35 °C

- Es wird empfohlen, das Gerät in einer Umgebung mit einer Temperatur im Bereich von 15 °C bis 25 °C bereitzustellen.

- Stellen Sie das Gerät während der Bereitstellung in einer Umgebung mit normaler Raumtemperatur und angemessener Belüftung auf.

- Dieses Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich Kinder aufhalten können. Dieses Gerät ist nicht für den Gebrauch durch Kinder bestimmt.

- Bewegliche Teile. Halten Sie Körperteile von beweglichen Teilen fern.

• VORSICHT Heiße Teile. Nicht berühren.

- Verwenden Sie das Produkt nicht anders als hier beschrieben, um Personen- oder Sachschäden zu vermeiden.

- Der Benutzer sollte die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen das Gerät aufgestellt (verwendert) wird, einhalten, sich an die Berufsethik halten, auf die Sicherheitsverpflichtungen achten und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strikt untersagen. Unser Unternehmen ist unter keinen Umständen für die gesetzliche Haftung von Verstößen verantwortlich.

DE 046045

HINWEIS

Hinweis (Europa und Vereinigtes Königreich)

CE

Dieses Produkt erfüllt die Anforderungen der Europäischen Gemeinschaft an Funkstörungen.

Konformitätserklärung

Anker Innovations Limited erklärt hiermit, dass dieses Gerät die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EG erfüllt. Die Konformitätserklärung finden Sie auf der Website: https://ankermake.com.

UK CA

Dieses Produkt erfüllt die Anforderungen an Funkstörungen des Vereinigten Königreichs

Konformitätserklärung

Anker Innovations Limited erklärt hiermit, dass dieses Gerät die Funkanlagenrichtlinie 2017 (SI 2017/1206) erfüllt. Der vollständige Text der britischen Konformitätserklärung ist unter der folgenden Internetadresse verfügbar; https://ankermake.com.

DE

Informationen zur HF-Exposition:

Die maximal zulössige Exposition (MPE) wurde basierend auf einem Abstand von d = 20 cm zwischen dem Gerät und dem menschlichen Körper berechnet. Um die Anforderungen in Bezug auf die HF-telastung zu erfüllen, muss zwischen dem Gerät und dem menschlichen Körper ein Abstand von mindestens 20 cm bestehen.

Die Frequenzbänder und Leistung sind wie folgt:

Funktion Bänder Betriebsfrequenz Maximale Leistung
WLAN 2,4 GHz 2412-2472 MHz EIRP 19,10 dBm
Bluetooth 2,4 GHz 2.402 - 2.480 MHz EIRP 80 dBm

Der folgende Importeur ist verantwortlich (Vertrag für EU-Belange):

Anker Innovations Deutschland GmbH I Georg-Muche-Straße 3, 80807 München, Deutschland Der folgende Importeur ist verantwortlich (Vertrag für UK-Belange):

Ihr Produkt wird mit hochwertigen Materialien und Komponenten gefertigt, die recycelt und wiederverwendet werden können.

Dieses Symbol bedeute, dass das Produkt nicht als Hausmüll entsorgt werden darf, sondern einer angemessenen Sammelstelle für das Recycling zugeführt werden muss. Durch das ordnungsgemäße Entsorgen und Recyclen tragen Sie zum Schutz natürlicher Ressourcen und zur Vermeidung von Umwelt- und Gesundheitschäden bei. Weitere Informationen zu Entsorgung und Recycling des Produkts erhalten Sie von der Gemeinde vor Ort, dem Entsorgungsdlienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

DE 048047
