| Type de produit | Station météo intérieure avec détecteur de CO₂ |
| Marque | Techno Line |
| Modèle | WL1028 |
| Alimentation | Câble USB 5 V (inclus) et batterie lithium intégrée |
| Autonomie de la batterie | Environ 20 heures en utilisation continue |
| Mesure du CO₂ | Plage 400–5000 ppm, résolution 1 ppm, précision ±8 % + 80 ppm (400–2000 ppm) |
| Mesure de la température | Plage -9,9 °C à 49,9 °C / 14 °F à 122 °F, précision ±1,5 °C / 2,7 °F |
| Mesure de l'humidité | Plage 1–99 %, précision ±5 % (40–80 % HR), ±8 % hors plage |
| Affichage | Multicolore avec rétroéclairage réglable (4 niveaux : élevé, moyen, faible, éteint) |
| Fonctions horloge et alarme | Horloge 12/24 h, réveil avec fonction snooze, alarme CO₂ réglable |
| Indication de la qualité de l'air | Icônes colorées (Excellent, Bon, Moyen, Mauvais) avec recommandation de ventilation |
| Historique du CO₂ | Graphique à barres sur 24 h (moyennes par intervalle) |
| Enregistrement des valeurs MIN/MAX | Température, humidité, CO₂ – réinitialisable manuellement ou automatiquement à minuit |
| Étalonnage du capteur CO₂ | Automatique (minimum 7 jours) et manuel (nécessite un environnement à 400 ppm) |
| Support mural / sur table | Trous de suspension au dos et support amovible |
| Température de fonctionnement | 0 °C à 50 °C / 32 °F à 122 °F, humidité < 95 % sans condensation |
| Entretien et nettoyage | Chiffon doux humidifié avec eau et savon doux ; appareil débranché au préalable |
| Sécurité et conformité | CE, RoHS (directives 2014/30/UE et 2011/65/CE) ; usage intérieur uniquement |
FOIRE AUX QUESTIONS - WL1028 Techno Line
Questions des utilisateurs sur WL1028 Techno Line
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station Météo au format PDF gratuitement ! Retrouvez votre notice WL1028 - Techno Line et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WL1028 de la marque Techno Line.
MODE D'EMPLOI WL1028 Techno Line

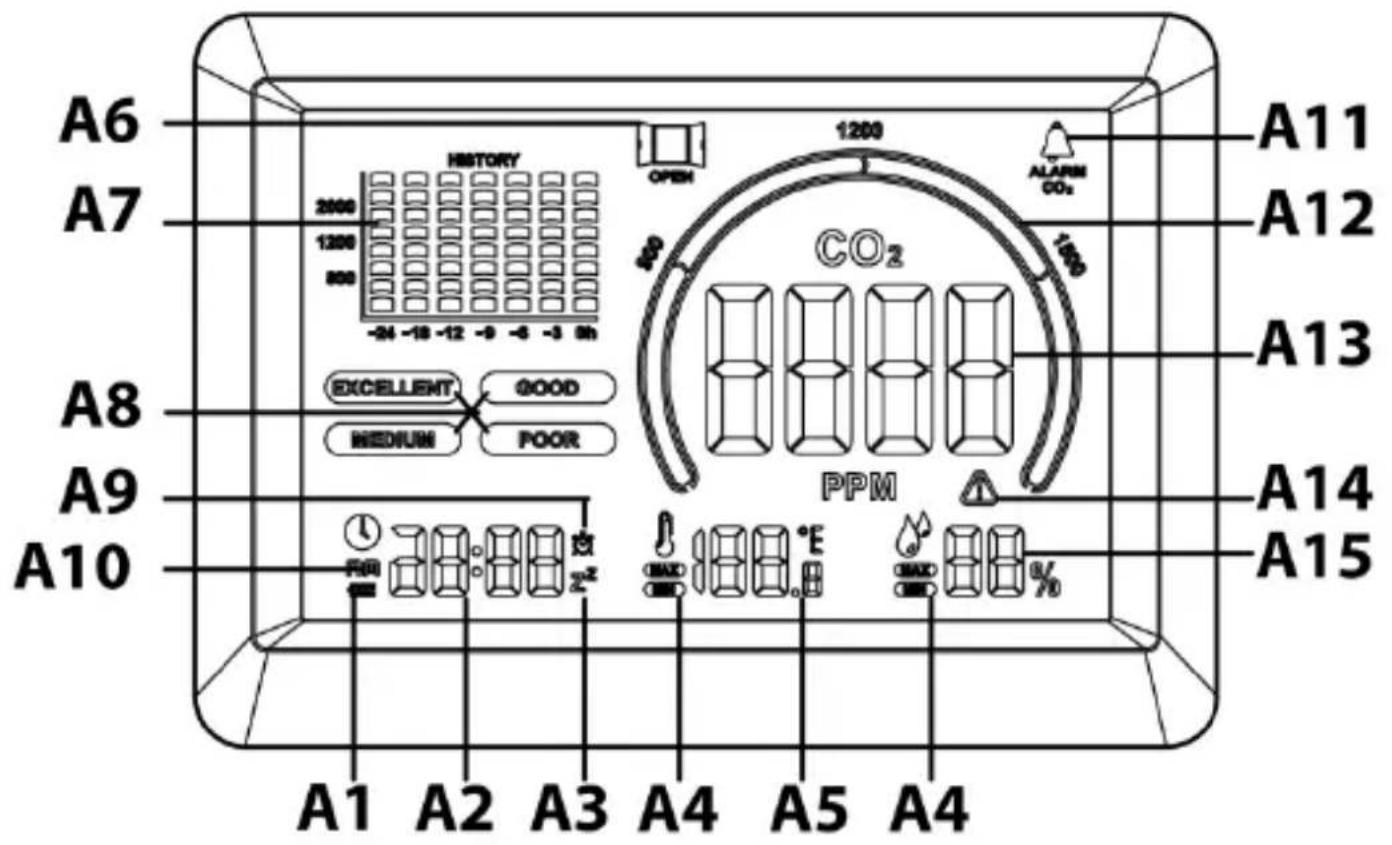

A1 – Indicateur de batterie faible
A2 – Affichage de l'heure
A3 – Icône de rappel
A4 – Icônes MIN/MAX
A5 – Affichage de la température
A6 – Icône de recommandation de ventilation
A7 – Historique CO₂ sous forme de graphique à barres
A8 – Icônes colorées de qualité de l'air
A9 – Icône de réveil
A10 – Icône AM
A11 – Icône d'alarme CO₂
A12 – Graphique de qualité de l'air
A13 – Affichage de la valeur CO₂
A14 – Icône d'alerte
A15 – Affichage du taux d'humidité


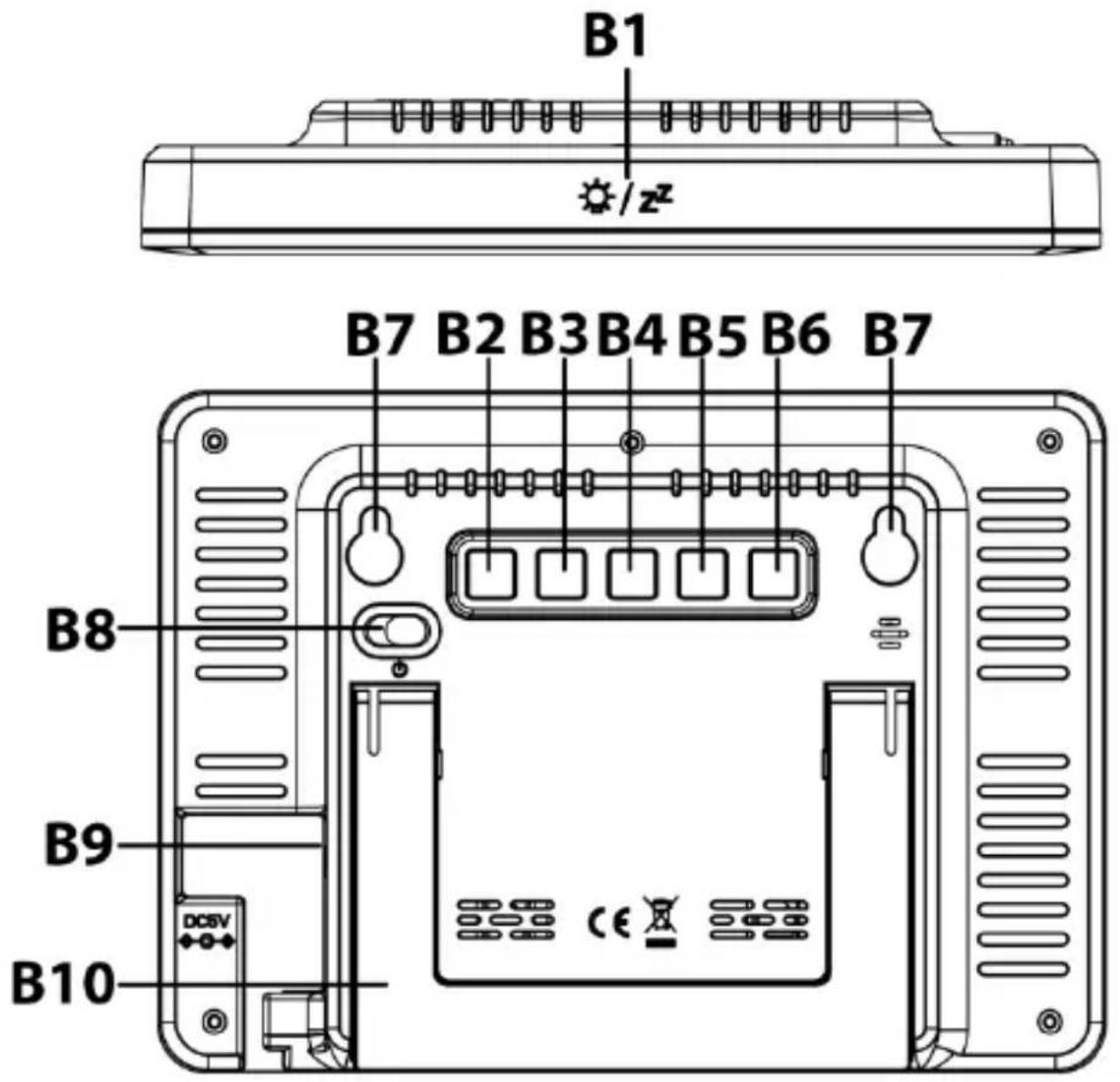

B1 /zz B7 B2 B3 B4 B5 B6 B7 B8 B9 DC5V B10 CEB – Boutons et boîtier
B1 – Zone tactile SNOOZE/LIGHT
B2 – Touche SET
B3 – Touche UP
B4 – Touche DOWN
B5 – Touche MEM
B6 – Touche ALARM CO2
B7 – Trous de suspension
B8 – Interrupteur ON/OFF
B9 – Prise de connexion du câble d'alimentation
B10 – Support
Fonctions
- Affichage de l'heure, de la concentration de CO _2 , de la température et du taux d'humidité
• Affichage multicolore de la qualité de l'air - Histogramme de la mesure de concentration de CO _2 sur 24 heures
- Fonction de rétroéclairage avec 4 niveaux de luminosité (élevé – moyen – faible – éteint)
- Indication de puissance et de charge de la batterie au lithium
• Affichage de l'heure au format 12/24 heures - Affichage de la température en °C ou °F
- Fonction d'alarme de concentration de CO _2
- Étalonnage manuel du niveau de référence et étalonnage automatique du niveau de référence pour la concentration de CO₂
- Enregistrement des valeurs maximales et minimales de température, de taux d'humidité et de concentration de CO₂
- Support pour table ou pour montage mural
Installation
- Placez l'interrupteur d'alimentation « ⏻ » sur « ON » pour activer le dispositif de surveillance de la qualité de l'air. Tous les éléments seront affichés et un signal sonore sera émis. Le dispositif de surveillance de la qualité de l'air passera en mode de fonctionnement normal et un compte à rebours de 60 secondes s'affichera à l'écran, indiquant que le capteur de CO₂ s'initialise.
- Lorsque vous utilisez le câble USB comme alimentation CC, la batterie au lithium à l'intérieur du moniteur se chargera. Lorsque l'alimentation CC est déconnectée, le dispositif de surveillance de la qualité de l'air utilisera la batterie au lithium comme source d'alimentation. Il peut également être démarré directement avec la batterie au lithium comme source d'alimentation. Une batterie au lithium pleinement chargée
devrait permettre un fonctionnement ininterrompu pendant environ 20 heures.
Remarque : Il est recommandé d'utiliser principalement l'alimentation CC et de n'utiliser la batterie au lithium intégrée que comme batterie de secours si nécessaire.
Configuration manuelle
- En mode d'affichage normal, maintenez la touche « SET » enfoncée pendant 2 seconds pour accéder au mode de réglage de l'heure. L'affichage de l'heure au format 12/24 heures clignotera. Appuyez sur la touche « UP » ou « DOWN » pour régler l'affichage au format 12 heures ou 24 heures.
- Appuyez sur la touche « SET » pour confirmer votre réglage, l'heure clignotera. Appuyez sur la touche « UP » ou « DOWN » pour régler l'heure.
- Appuyez sur la touche « SET » pour confirmer votre réglage, les minutes clignoteront. Appuyez sur la touche « UP » ou « DOWN » pour régler les minutes.
- Appuyez sur la touche « SET » pour confirmer votre réglage, l'heure du réveil clignotera. Appuyez sur la touche « UP » ou « DOWN » pour régler l'heure du réveil.
- Appuyez sur la touche « SET » pour confirmer votre réglage, les minutes du réveil clignoteront. Appuyez sur la touche « UP » ou « DOWN » pour régler les minutes du réveil.
- Appuyez sur la touche « SET » pour confirmer et quitter le mode de réglage et revenir au mode d'affichage normal.
Remarques :
- Vous pouvez également enregistrer le réglage et quitter le mode de réglage à tout moment en n'appuyant sur aucune touche pendant 30 secondes.
- Appuyez et maintenez la touche « UP » ou « DOWN » enfoncée pendant plus de 2 secondes pour accélérer le processus de réglage.
Alarme avec fonction de rappel d'alarme
- En mode d'affichage normal, appuyez sur la touche « SET » pour activer ou désactiver la fonction de réveil.
- Le réveil sonne pendant 1 minute, si aucune touche n'est appuyée. Vous pouvez toucher la zone tactile « SNOOZE/LIGHT » pour activer à la fonction de Rappel d'alarme pendant 5 minutes ou appuyer sur n'importe quelle touche pour directement arrêter la sonnerie du réveil. Le réveil sonnera à la même heure le lendemain tant que la fonction de réveil se sera pas désactivée.
Valeurs maximales et minimales
- En mode d'affichage normal, appuyez sur la touche « MEM » pour afficher les données de température, de taux d'humidité et de concentration de CO₂ dans l'ordre suivant : valeurs maximales enregistrées (l'icône MAX est affichée) → valeurs minimales enregistrées (l'icône MIN est affichée) → valeurs actuellement mesurées (aucune icône n'est affichée).
- Appuyez et maintenez la touche « MEM » enfoncée pendant 2 secondes tout en affichant les valeurs maximales ou minimales pour effacer les données MIN/MAX enregistrées et recommencer l'enregistrement.
- Les enregistrements des valeurs maximales et minimales seront automatiquement effacés et nouvellement enregistrés tous les jours à 0h00.
Affichage des températures
En mode normal, appuyez sur la touche « DOWN » pour modifier l'unité de température de °C (Celsius) à °F (Fahrenheit).
Alarme de concentration de CO₂
- Appuyez sur la touche « ALARM CO2 » pour activer ou désactiver la fonction d'alarme.
- Appuyez et maintenez la touche « ALARM CO2 » enfoncée pendant 2 secondes pour accéder au mode de réglage de l'alarme de concentration de CO₂, et la valeur de concentration de CO₂ clignotera. Appuyez sur la touche « UP » ou « DOWN » pour régler la valeur d'alarme souhaitée.
- Appuyez sur la touche « ALARM CO2 » pour confirmer et quitter le mode de réglage et revenir au mode d'affichage normal.
Remarques :
- Vous pouvez également enregistrer le réglage et quitter le mode de réglage à tout moment en n'appuyant sur aucune touche pendant 30 secondes.
- Appuyez et maintenez la touche « UP » ou « DOWN » enfoncée pendant plus de 2 secondes pour accélérer le processus de réglage.
Qualité de l'air et recommandation de ventilation selon le taux de concentration de CO₂ dans l'air
- Votre dispositif de surveillance de niveau de concentration de CO 2 mesure et affiche la valeur de CO 2 en PPM avec des recommandations de ventilation en couleur.
-
En mode d'affichage normal, appuyez et maintenez la touche « DOWN » enfoncée pendant 2 seconds et l'icône des paramètres de qualité de l'air clignotera. Appuyez sur la touche « UP » ou « DOWN » pour régler les paramètres des différentes icônes colorées de qualité de l'air. Appuyez sur la touche « SET » pour confirmer vos modifications dans l'ordre suivant : EXCELLENT→ GOOD→ MEDIUM→ POOR→ POOR qui clignote→ confirmer et quitter le mode de réglage et revenir au mode d'affichage normal.
-
EXCELLENT : 400\~ (500, 600 selon options), la valeur par défaut est 600
- GOOD à EXCELLENT+1\~ (700, 800, 900, 1 000 selon options), la valeur par défaut est 1 000
- MEDIUM à GOOD +1\~ (1100, 1200, 1300, 1400, 1500 selon options), la valeur par défaut est 1 500
- POOR à MEDIUM+1\~ (1 600, 1 700, 1 800, 1 900, 2 000 selon options),
la valeur par défaut est 2 000
• POOR qui clignote : POOR+1 et plus
Remarques :
- Vous pouvez également enregistrer le réglage et quitter le mode de réglage à tout moment en n'appuyant sur aucune touche pendant 30 secondes.
- Le réglage des paramètres de l'icône de qualité de l'air est enregistré dans l'EEPROM interne de la puce et ne sera pas effacé en cas de coupure d'alimentation.
- Pendant la détection de la concentration de CO _2 , évitez de soumettre l'appareil à des vibrations et les bourrasques directes dans le capteur par vents forts, car cela pourrait entraîner une déviation de la valeur de dioxyde de carbone détectée.
- Lorsque le niveau de concentration de CO _2 atteint MEDIUM ou pire, l'icône de recommandation de ventilation s'affichera pour vous rappeler la nécessité d'ouvrir une fenêtre pour la ventilation.
- Lorsque le taux de concentration de CO 2 est supérieur à 2 000 PPM, l'écran affichera pour rappeler aux utilisateurs de faire attention en raison des taux élevés de CO 2 .
Historique de CO₂ sous forme de graphique à barres
La concentration moyenne de CO₂ sur 24 heures sera brièvement indiquée dans un graphique à barres comme suit : -24h, -18h, -12h, -9h, -6h, -3h, 0h.
| 8. Barre de grille | Valeur mesurée de 3501 ~ 5000 ppm |
| 7. Barre de grille | Valeur mesurée de 2001 ~ 3500 ppm |
| 6. Barre de grille | Valeur mesurée de 1501 ~ 2000 ppm |
| 5. Barre de grille | Valeur mesurée de 1201 ~ 1500 ppm |
| 4. Barre de grille | Valeur mesurée de 1001 ~ 1200 ppm |
| 3. Barre de grille | Valeur mesurée de 801 ~ 1000 ppm |
| 2. Barre de grille | Valeur mesurée de 601 ~ 800 ppm |
| 1. Barre de grille | Valeur mesurée de 400 ~ 600 ppm |
Étalonner le capteur de CO₂.
Ce moniteur est étalonné en usine à une concentration standard de CO_2 de 400 ppm.
En raison du transport, de vibrations, du vieillissement et d'autres raisons, le capteur de CO_2 peut avoir une dérive nulle et la précision de détection peut être réduite. Afin de restaurer la précision du capteur et corriger la dérive, un étalonnage automatique ou manuel du niveau de référence peut être effectué.
Attention :
Ne procédez pas à un étalonnage manuel de l'appareil dans un environnement dont la concentration en CO_2 est inconnue.
Étalonnage automatique du niveau de référence :
Votre appareil est équipé d'une puce intelligente afin qu'il s'étalonne automatiquement pour réduire la dérive du capteur de CO_2 en cas d'utilisation prolongée, à partir d'un minimum de 2 jours. Elle se calibrera automatiquement à la valeur minimale de CO_2 détectée pendant 7 jours de surveillance continue.
Remarques :
- Assurez-vous que l'endroit où vous placez votre appareil est bien ventilé (avec un niveau de CO₂ proche de 400 ppm) pendant au moins une heure par jour, ou déplacez l'appareil dans une pièce bien ventilée également pendant une heure environ par jour pour effectuer un étalonnage automatique du niveau de référence.
- La fonction d'étalonnage automatique du niveau de référence convient au bureau, à la maison et dans d'autres environnements ayant une bonne ventilation.
Étalonnage manuel du capteur de CO₂
Il est recommandé de procéder à un étalonnage manuel effectué par un laboratoire qualifié tous les 12 mois.
- Placez votre dispositif de surveillance de CO _2 dans une chambre d'étalonnage à 400 ppm ou dans une pièce ayant une concentration aussi proche que possible de 400 ppm.
- En mode d'affichage normal, appuyez et maintenez la touche « UP » enfoncée pendant 2 seconds pour accéder au mode de préparation de l'étalonnage manuel du niveau de référence. À ce stade, vous pouvez appuyer sur la touche « SET » pour confirmer l'entrée, ou appuyer sur la touche « UP » ou n'appuyer sur aucune touche pendant 30 secondes pour quitter le mode de préparation de l'étalonnage manuel du niveau de référence.
- Il faut compter 20 minutes pour procéder à l'étalonnage manuel du niveau de référence. Pendant l'opération, vous pouvez appuyer sur « UP » pour quitter l'étalonnage en avance.
Rétroéclairage
Appuyez sur la zone tactile « SNOZZE/LIGHT » pour modifier l'intensité du rétroéclairage. Vous pouvez choisir entre trois niveaux (élevé – moyen – faible – éteint) de luminosité du rétroéclairage.
Indicateur de batterie faible et charge de la batterie
- L'indicateur de batterie « 📄 » affiche la charge restante de la batterie au lithium intégrée. Lorsque le niveau de charge de la batterie au lithium intégrée est faible, un indicateur de batterie faible « 📄 » clignotera sur l'écran. À ce moment, l'appareil désactivera la fonction de rétroéclairage, la fonction de détection de dioxyde de carbone, etc. pour assurer le fonctionnement continu de l'affichage de l'heure, jusqu'à ce que la batterie soit rechargée.
- Lorsque la batterie au lithium est mise en charge, l'indicateur de batterie « » s'affichera se remplissant. Le symbole de la batterie est masqué une fois que la batterie est complètement chargée.
Dépannage
Pas d'affichage ni de fonctions
Vérifiez si le câble USB est correctement connecté à une source d'alimentation.
Temps de réponse
Assurez-vous que les canaux de circulation d'air à l'arrière du moniteur ne sont pas bloqués ou couverts.
La lecture de CO₂ affiche « Err »
Le capteur de CO₂ ne fonctionne pas correctement. Placez l'interrupteur d'alimentation « ⏻ » sur « OFF » et attendez 10 secondes avant de le remettre sur « ON ».
Entretien et nettoyage
- Placez votre moniteur sur une surface stable, à l'abri des sources de lumière directe du soleil, de chaleur excessive ou d'humidité.
- Nettoyez votre moniteur avec un chiffon doux humidifié uniquement avec de l'eau et du savon doux. Des agents puissants tels que la benzine, les diluants ou des matériaux similaires peuvent endommager la surface de l'objet. Assurez-vous que le moniteur est débranché avant de procéder à son nettoyage.
- N'ouvrez pas le boîtier arrière et ne manipulez aucun élément de ce moniteur.
- N'utilisez que l'adaptateur secteur fourni sur un réseau de mêmes spécifications ou tension.
Niveaux de CO₂ et conseils
Vous trouverez ci-dessous quelques niveaux généraux de référence de CO_2 :
400\~600 ppm Niveau d'air extérieur de fond (normal).
600\~1 000 ppm Niveau habituel pour les espaces occupés avec un bon échange d'air.
1 000 \~1 500 ppm Démarrer la ventilation de la pièce.
1 500\~2 000 ppm Niveau associé à des plaintes de somnolence et de manque d'air. Ventilation recommandée !
2 000\~5 000 ppm Niveau associé avec l'apparition des maux de tête, de somnolence et d'un air stagnant, vicié et étouffant. Un manque de concentration, une perte d'attention, une augmentation du rythme cardiaque et de légères nausées peuvent également être présents. Ventilation fortement recommandée !
5 000 ppm L'exposition peut conduire à une grave privation d'oxygène entraînant des lésions
cérébrales permanentes, le coma et la mort.
Nécessite une ventilation immédiate !
Déclaration de conformité
Technotrade déclare par les présentes que ce produit WL 1028 est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/30/UE et ROHS 2011/65/CE. La déclaration de conformité de l'UE originelle est disponible à l'adresse :
Plage de mesure : 400 – 5000 ppm
Résolution : 1 ppm
Précision : +/- 8% + 80 PPM (pour 400 à 2000 PPM)
Temps de préchauffage : 60 secondes
Fréquence de détection : 5 secondes
Température
Plage de mesure : -9,9 à 49,9 °C/14 à 122 °F
Résolution : 0,1 °C/0,1 °F
Précision : +/- 1,5 °C/ 2,7 °F
Fréquence de détection : 5 secondes
Humidité relative
Plage de mesure : 1 à 99 %
Résolution : 1 %
Précision : +/-5% pour 40% \~ 80%;
+/-8% RH en dehors de cette fourchette
Fréquence de détection : 5 secondes
Température de fonctionnement : 0 °C à 50 °C / 32 °F à 122 °F,
< 95 % HR sans condensation
Affichage hors plage
CO2 : 400 (inférieur à 400 ppm) /
Élevé (supérieur à 5 000 ppm)
Température : LO (en-dessous de -10 °C/32 °F) /
HI (au-dessus de 50 °C/122 °F)
HR % : 20 % (inférieure à 20 %) /
95 % (supérieure à 95 %)
Alimentation : Câble USB (inclus) compatible
• L'appareil est destiné à être utilisé uniquement à l'intérieur.
- Ne le soumettez pas à une force ou à un choc excessif.
- Ne l'exposez pas à des températures extrêmes, aux rayons directs du soleil, à la poussière ou à l'humidité.
- Ne plongez pas l'appareil dans l'eau.
- Évitez de le mettre en contact avec des matériaux corrosifs.
- Ne le jetez pas au feu, car il peut exploser.
- N'ouvrez pas le boîtier arrière intérieur et ne manipulez aucun des composants de cet appareil.
N'utilisez cet appareil que pour l'usage auquel il est destiné !
