MANUALE UTENTE WL1028 Techno Line

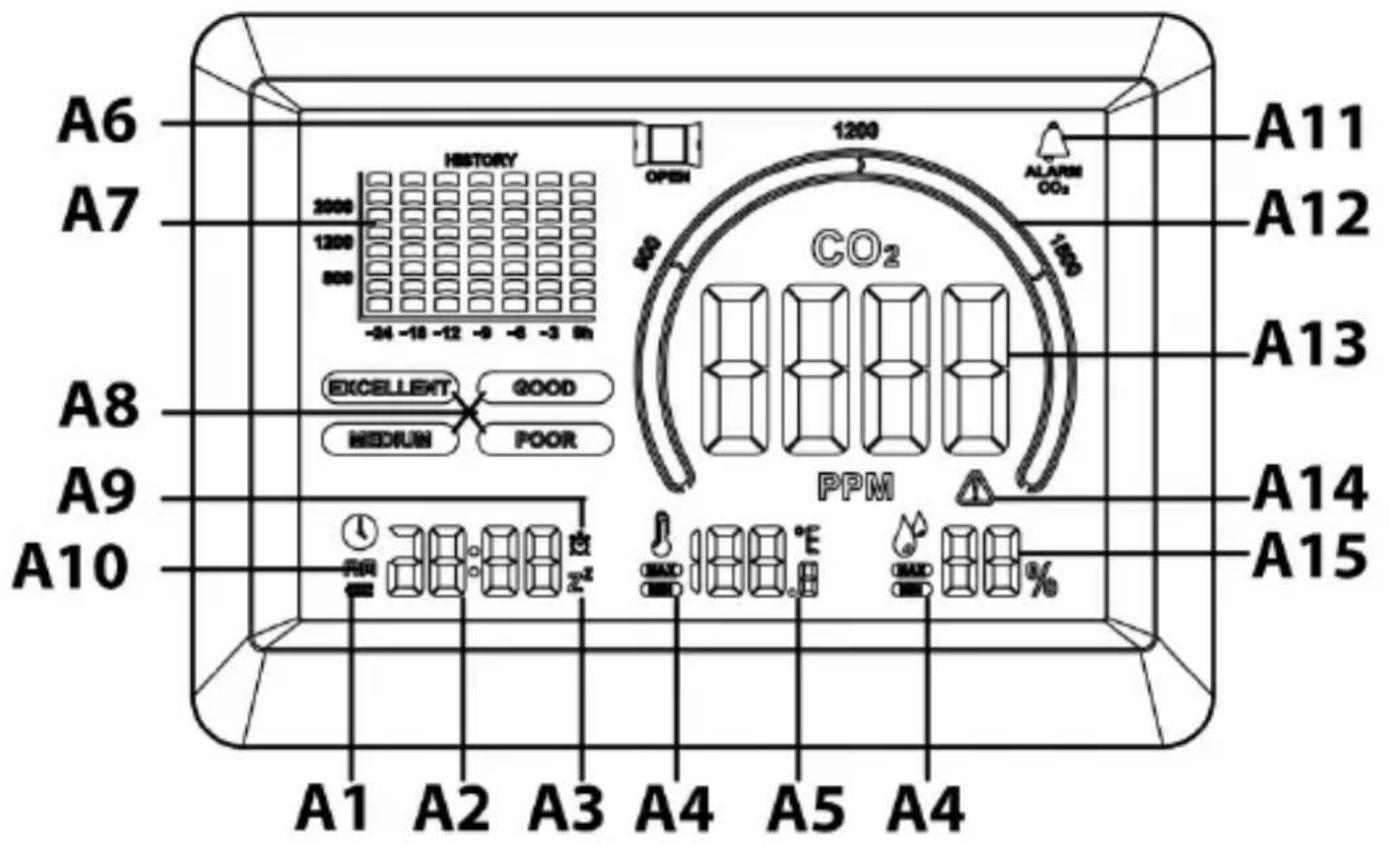

A1 – Indicatore di batteria scarica

A2 – Indicazione dell'ora

A3 – Icona snooze

A4 – Icone MIN/MAX

A5 – Indicazione della temperatura

A6 – Icona di ventilazione consigliata

A7 – Grafico a barre della cronologia di CO _2

A8 – Icone colorate della qualità dell'aria

A9 – Icona sveglia

A10 - Icona AM

A11 – Icona allarme CO_2

A12 – Grafico della qualità dell'aria

A13 – Indicazione di CO _2

A14 – Icona allerta

A15 – Indicazione dell'umidità

B1 /zz B7 B2 B3 B4 B5 B6 B7 B8 B9 DC5V B10 CE

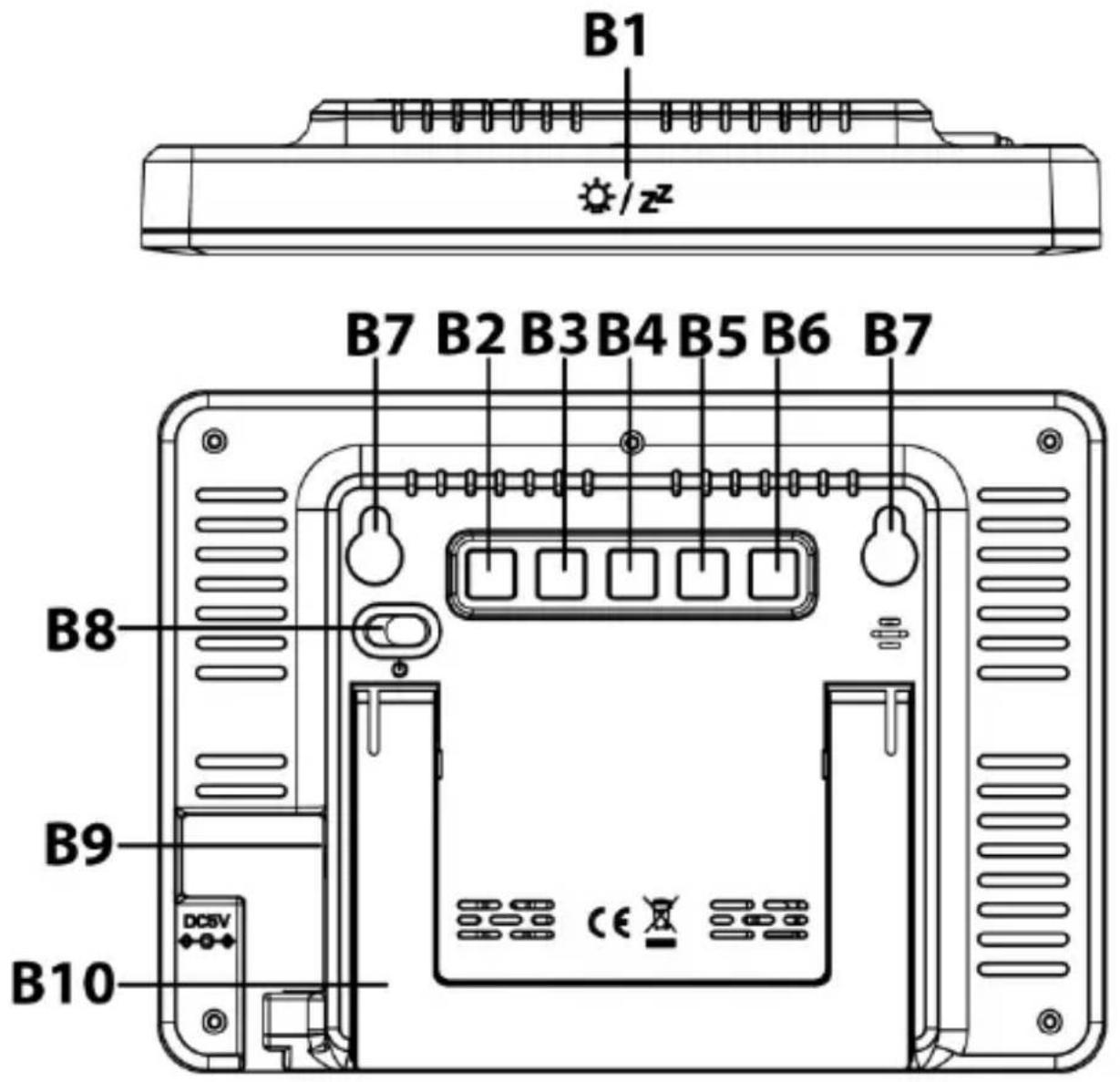

B – Pulsanti e scocca
B1 – Area a sfioramento SNOOZE/LIGHT
B2 – Pulsante SET
B3 – Pulsante UP
B4 – Pulsante DOWN
B5 – Pulsante MEM
B6 – Pulsante allarme CO2
B7 – Fori per appendere il dispositivo
B8 – Interruttore ON/OFF
B9 – Presa di collegamento del cavo di alimentazione
B10 – Supporto

Funzioni

• Indicazione dell'ora, della concentrazione di CO _2 , della temperatura e dell'umidità
• Indicazione multicolore della qualità dell'aria
• Istogramma della concentrazione di CO _2 nelle ultime 24 ore
• Funzione di retroilluminazione con quattro livelli di luminosità (alta – media – bassa - spenta)
• Indicazione del livello di carica e della ricarica della batteria al litio
• Visualizzazione dell'ora in 12/24 ore
• Indicazione della temperatura in °C /°F
• Funzione di allarme concentrazione di CO _2
• Calibrazione manuale o automatica del livello di riferimento per la concentrazione di CO₂
• Registrazione dei valori minimi e massimi di temperatura, umidità e concentrazione di CO₂
• Supporto da tavolo o montaggio a parete

Installazione

- Spostare l'interruttore di alimentazione "☐" su "ON" per avviare la stazione di monitoraggio. Tutti gli elementi della stazione appaiono sul display e si sente un segnale acustico. La stazione di monitoraggio entra quindi in modalità di funzionamento normale e sul display appare un conto alla rovescia di 60 secondi per segnalare che il sensore di CO₂ è in fase di preparazione.

- La batteria al litio all'interno della stazione di monitoraggio si carica quando il cavo USB viene collegato alla sorgente di alimentazione CC. Quando l'alimentazione CC viene scollegata, la stazione di monitoraggio viene alimentata dalla batteria al litio. Altrimenti, è possibile avviare l'unità direttamente utilizzando la batteria al litio come fonte di alimentazione. Con una batteria al litio completamente carica, l'unità può funzionare ininterrottamente per circa 20 ore.

Nota: si consiglia di utilizzare la corrente CC come fonte di alimentazione principale e la batteria al litio integrata come fonte di alimentazione di riserva in caso di necessità.

Impostazione manuale

• Nella modalità di visualizzazione normale, tenere premuto il pulsante "SET" per due secondi per accedere all'impostazione dell'ora; l'indicazione dell'ora 12/24 comincerà a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per impostare il formato dell'ora su 12 o 24 ore.
• Premere il pulsante "SET" per confermare l'impostazione. L'ora comincerà a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per impostare l'ora.
• Premere il pulsante "SET" per confermare l'impostazione. I minuti cominceranno a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per impostare i minuti.
• Premere il pulsante "SET" per confermare l'impostazione. L'ora della sveglia comincerà a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per impostare l'ora della sveglia.
• Premere il pulsante "SET" per confermare l'impostazione. I minuti della sveglia cominceranno a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per impostare i minuti della sveglia.
• Premere il tasto SET per confermare l'impostazione e tornare alla modalità di visualizzazione normale.

Note:

• È anche possibile salvare l'impostazione e uscire dalla modalità di impostazione in qualsiasi momento senza premere alcun pulsante per 30 secondi.
• Tenere premuto il pulsante "UP" o il pulsante "DOWN" per più di due secondi per accelerare il processo di impostazione.

Funzione sveglia e posticipo

• Nella modalità di visualizzazione normale, premere il pulsante "SET" per attivare o disattivare la funzione della sveglia.
• La sveglia suona per un minuto se non viene premuto alcun pulsante. È possibile toccare l'area a sfioramento "SNOOZE/LIGHT" per accedere alla funzione snooze e posporre la sveglia per 5 minuti o premere un qualsiasi altro pulsante per disattivare il suono della sveglia. La sveglia suonerà di nuovo alla stessa ora del giorno successivo fino a quando la funzione non verrà disattivata.

Valori minimi e massimi

- In modalità di visualizzazione normale, premere il pulsante "MEM" per visualizzare i dati relativi a temperatura, umidità e concentrazione di CO₂ nel seguente ordine: valori massimi registrati (viene visualizzata l'icona MAX) → valori minimi registrati (viene visualizzata l'icona MIN) → valori attualmente misurati (non viene visualizzata alcuna icona).

- Tenere premuto il pulsante "MEM" per 2 secondi durante la visualizzazione dei valori massimi o minimi per cancellare i dati MIN/MAX rilevati e ricominciare il rilevamento.

- I valori massimi e minimi vengono automaticamente cancellati e registrati di nuovo ogni giorno alle 0:00.

Visualizzazione della temperatura

In modalità normale, premere il pulsante "DOWN" per selezionare come unità di misurazione della temperatura °C (Celsius) o °F (Fahrenheit).

Allarme di concentrazione di CO₂

• Premere il pulsante "ALARM CO2" per attivare o disattivare la funzione di allarme.
• Tenere premuto il pulsante "ALARM CO2" per 2 secondi per accedere all'impostazione dell'allarme di concentrazione CO₂. Il valore della

concentrazione di CO_2 comincerà a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per impostare il valore desiderato per l'allarme.

- Premere il pulsante "ALARM CO2" per confermare l'impostazione e tornare alla modalità di visualizzazione normale.

Note:

• È anche possibile salvare l'impostazione e uscire dalla modalità di impostazione in qualsiasi momento senza premere alcun pulsante per 30 secondi.
• Tenere premuto il pulsante "UP" o il pulsante "DOWN" per più di due secondi per accelerare il processo di impostazione.

Qualità dell'aria e raccomandazione di ventilare l'ambiente sulla base della concentrazione di CO₂ nell'aria

• Il monitor misura e visualizza il livello di CO _2 in PPM, utilizzando un codice colore per indicare la ventilazione raccomandata.
• Nella modalità di visualizzazione normale, tenere premuto per due secondi il pulsante "DOWN" fino a quando i parametri dell'icona della qualità dell'aria cominceranno a lampeggiare. Premere il pulsante "UP" o il pulsante "DOWN" per regolare i parametri delle diverse icone colorate della qualità dell'aria. Premere "SET" per confermare le modifiche nel seguente ordine: EXCELLENT→ GOOD→ MEDIUM→ POOR→ POOR lampeggiante→ confermare per uscire dalla modalità di impostazione e tornare alla modalità di visualizzazione normale.

- EXCELLENT: 400\~ (500, 600 come opzioni); il valore predefinito è 600

- GOOD - EXCELLENT+1\~ (700, 800, 900, 1000 come opzioni); il valore predefinito è 1000

- MEDIUM - GOOD +1\~ (1100, 1200, 1300, 1400, 1500 come opzioni); il valore predefinito è 1500

- POOR - MEDIUM+1\~ (1600, 1700, 1800, 1900, 2000 come opzioni); il valore predefinito è 2000

• POOR LAMPEGGIANTE: POOR+1 e superiore

Note:

• È anche possibile salvare l'impostazione e uscire dalla modalità di impostazione in qualsiasi momento senza premere alcun pulsante per 30 secondi.
• L'impostazione dei parametri dell'icona della qualità dell'aria viene memorizzata nella memoria EEPROM interna del chip e non viene persa in caso di interruzione dell'alimentazione.
• Durante il rilevamento di CO _2 , non sottoporre il prodotto a vibrazioni e a forti colpi di vento, che potrebbero causare una deviazione del valore di anidride carbonica rilevato.
• Quando la concentrazione di CO2 raggiunge il valore MEDIUM o un valore più elevato, viene visualizzata l'icona della raccomandazione di ventilazione per ricordare che è necessario aprire le finestre in modo da favorire la ventilazione.
• Quando la concentrazione di CO 2 supera 2000 PPM, sul display appare l'icona per ricordare di prestare attenzione a causa dei livelli elevati di CO 2 .

Grafico a barre della cronologia della concentrazione di CO₂

La concentrazione media di CO_2 nell'arco delle 24 ore viene visualizzata brevemente in un grafico a barre come: -24h, -18h, -12h, -9h, -6h, -3h, 0h.

8. Barra griglia	Valore misurato 3501 - 5000 ppm
7. Barra griglia	Valore misurato 2001 - 3500 ppm
6. Barra griglia	Valore misurato 1501 - 2000 ppm
5. Barra griglia	Valore misurato 1201 - 1500 ppm
4. Barra griglia	Valore misurato 1001 - 1200 ppm
3. Barra griglia	Valore misurato 801 - 1000 ppm
2. Barra griglia	Valore misurato 601 - 800 ppm
1. Barra griglia	Valore misurato 400 - 600 ppm

Calibrazione del sensore di CO₂

Questo monitor è calibrato in fabbrica su una concentrazione standard di CO_2 di 400 ppm.

Il trasporto, le vibrazioni, l'invecchiamento e altri motivi possono causare deviazioni dello zero del sensore di CO_2 con conseguente riduzione dell'accuratezza del rilevamento. Per ripristinare l'accuratezza del sensore, è possibile calibrare automaticamente o manualmente il livello di riferimento e correggere la deviazione.

Attenzione:

Non calibrare il monitor in un ambiente con una concentrazione di CO_2 non nota.

Calibrazione automatica del livello di riferimento

La stazione di monitoraggio è dotata di un chip intelligente che consente la calibrazione automatica, in modo da ridurre la deviazione del sensore di CO 2 per un uso prolungato, a partire da un minimo di due giorni. Si calibra automaticamente durante la lettura minima di CO 2 rilevata in 7 giorni di monitoraggio continuo.

Note:

- Assicurarsi che la stazione di monitoraggio venga collocata in un luogo ben ventilato (con un livello di CO₂ intorno a 400 PPM) per almeno un'ora circa ogni giorno, oppure spostarla in una stanza ben ventilata per circa un'ora al giorno per eseguire la calibrazione automatica del livello di riferimento.

- La funzione di calibrazione automatica del livello di riferimento è adatta per l'ufficio, la casa e altri ambienti con una buona ventilazione.

Calibrazione manuale del sensore di CO₂

Si consiglia di fare eseguire una calibrazione manuale presso un laboratorio qualificato ogni 12 mesi.

- Posizionare il monitor di misurazione di CO _2 in una camera di calibrazione a 400 ppm o in un ambiente che si avvicini il più possibile a 400 ppm.

- Nella modalità di visualizzazione normale, tenere premuto per due secondi il pulsante "UP" per accedere alla modalità di preparazione della calibrazione manuale del livello di riferimento. Quindi, premere il pulsante "SET" per confermare l'accesso alla modalità, oppure premere il pulsante "UP", o non premere alcun pulsante per 30 secondi, per uscire dalla modalità di preparazione della calibrazione manuale del livello di riferimento.

- Il processo di calibrazione manuale del livello di riferimento richiede 20 minuti. Durante il processo, è possibile premere il pulsante "UP" per uscire anticipatamente dalla calibrazione.

Retroilluminazione

Toccare l'area a sfioramento "SNOOZE/LIGHT" per modificare il livello della retroilluminazione. È possibile selezionare tre livelli (alto - medio - basso - off).

Indicatore di batteria scarica e di batteria in carica

- L'indicatore della batteria " " mostra la carica residua della batteria al litio integrata. Quando la carica della batteria al litio integrata è bassa, l'icona corrispondente "-" lampeggia sul display. Inoltre, fino a quando la batteria non viene ricaricata, l'unità disattiva la funzione di

retroilluminazione e funzioni quali il rilevamento di anidride carbonica per garantire la visualizzazione continua dell'ora.

- Durante la ricarica della batteria al litio, viene visualizzato il riempimento dell'icona della batteria "110 quando la batteria è completamente carica, l'icona non sarà più visibile sul display.

Risoluzione dei problemi

Nessuna visualizzazione o funzione possibile

Accertarsi che il cavo USB sia collegato correttamente all'alimentazione.

Tempo di risposta

Assicurarsi che le prese di aerazione sul retro del monitor non siano bloccate o coperte.

La lettura di CO₂ mostra "Err"

Il sensore di CO_2 non funziona correttamente. Spingere l'interruttore di alimentazione "su "OFF" e attendere 10 secondi prima di spingerlo nuovamente su "ON".

Cura e manutenzione

• Posizionare il monitor su una superficie stabile, lontano dalla luce diretta del sole, da fonti di calore eccessivo o dall'umidità.
• Pulire il monitor con un panno morbido inumidito solo con sapone delicato e acqua. L'uso di agenti aggressivi, come benzina, diluenti o sostanze simili, può danneggiare la superficie del dispositivo. Assicurarsi che il monitor sia scollegato dall'alimentazione prima di procedere alla pulizia.
• Non aprire l'alloggiamento posteriore o alterare i componenti del monitor.
• Non collegare altri alimentatori CA/CA o CA/CC aventi una tensione o specifiche improprie.

Livelli e linee guida di CO₂

Di seguito ci sono i livelli di riferimento di CO_2 in generale:

400\~600 ppm Livello normale dell'aria esterna.

600\~1.000 ppm Livello normale per spazi occupati con un buon ricambio dell'aria.

1.000 \~1.500 ppm Ventilare la stanza.

1.500\~2.000 ppm Livello associato a sonnolenza e cattiva qualità dell'aria. Aerazione raccomandata!

2.000\~5.000 ppm Livello associato a mal di testa, sonnolenza e aria stagnante, viziata e asfissiante. Possono anche manifestarsi effetti collaterali quali scarsa concentrazione, perdita di attenzione, battito cardiaco accelerato e leggera nausea. Aerazione fortemente raccomandata!

5.000 ppm L'esposizione può portare a una grave mancanza di ossigeno con conseguenti danni cerebrali permanenti, coma e morte. È richiesta un'aerazione immediata!

Dichiarazione di conformità

Con la presente, Technotrade dichiara che il prodotto WL 1028 è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva 2014/30/UE e della Direttiva ROHS 2011/65/CE. La dichiarazione di conformità UE originale è disponibile sul sito:

Caratteristiche tecniche

CO_2

Intervallo di misurazione : 400 – 5000 ppm

Risoluzione : 1 ppm

Accuratezza : +/- 8% + 80 PPM (per 400-2000 PPM)

Tempo di preparazione : 60 secondi

Frequenza di rilevamento : 5 secondi

Temperatura

Intervallo di misurazione : da -9,9 °C a 49,9 °C / da 14 °F a 122 °F

Risoluzione : 0,1 °C/0,1 °F

Accuratezza : +/- 1,5 °C / 2,7 °F

Frequenza di rilevamento : 5 secondi

Umidità relativa

Intervallo di misurazione : 1% - 99%

Risoluzione : 1%

Accuratezza : +/-5% per 40% \~ 80%;

+/-8% UR al di fuori di questo intervallo

Frequenza di rilevamento : 5 secondi

Temperatura di esercizio : da 0 °C a 50 °C / da 32 °F a 122 °F, < 95% UR senza condensa

Visualizzazioni al di fuori dell'intervallo

CO2 : 400 (minore di 400 ppm) /

HI (maggiore di 5000 ppm)

Temperatura : LO (meno di -10 °C / 32 °F) /

HI (più di 50 °C / 122 °F)

RH% : 20% (meno del 20%) / 95% (oltre il 95%)

Alimentazione : cavo USB (in dotazione) che supporta

(adattatore non incluso).

Precauzioni

• Questo dispositivo è pensato unicamente per un uso interno.
• Non sottoporre il prodotto a forza o urti eccessivi.
• Non esporre il prodotto a temperature estreme, luce solare diretta, polvere o umidità.
  • Non immergere in acqua.
• Evitare il contatto con qualsiasi materiale corrosivo.
• Non gettare questo prodotto nel fuoco perché potrebbe esplodere.
• Non aprire il fondello interno né manomettere nessun componente del prodotto.

Utilizzare il prodotto solo per lo scopo previsto!

Considerazione degli obblighi ai sensi della normativa sui dispositivi elettrici

Questo simbolo indica che i dispositivi elettrici, alla fine del loro ciclo di vita, devono essere smaltiti separatamente dai rifiuti domestici generali. Getta il prodotto nel punto di raccolta rifiuti della tua zona o in un centro di riciclaggio.

Questa disposizione si applica a tutti i paesi dell'Unione europea e agli altri paesi europei in cui viene praticata la raccolta differenziata.
