Producttype	Binnenweerstation met CO₂-detector
Merk	Techno Line
Model	WL1028
Voeding	USB 5 V-kabel (inbegrepen) en ingebouwde lithiumbatterij
Batterijduur	Ongeveer 20 uur bij continu gebruik
CO₂-meting	Bereik 400–5000 ppm, resolutie 1 ppm, nauwkeurigheid ±8 % + 80 ppm (400–2000 ppm)
Temperatuurmeting	Bereik -9,9 °C tot 49,9 °C / 14 °F tot 122 °F, nauwkeurigheid ±1,5 °C / 2,7 °F
Vochtigheidsmeting	Bereik 1–99 %, nauwkeurigheid ±5 % (40–80 % RV), ±8 % buiten bereik
Display	Veelkleurig met instelbare achtergrondverlichting (4 niveaus: hoog, gemiddeld, laag, uit)
Klok- en alarmfuncties	Klok 12/24 u, wekker met snooze-functie, instelbaar CO₂-alarm
Luchtkwaliteitsindicatie	Gekleurde pictogrammen (Uitstekend, Goed, Matig, Slecht) met ventilatieadvies
CO₂-geschiedenis	Staafdiagram over 24 u (gemiddelden per interval)
Opslag van MIN/MAX-waarden	Temperatuur, vochtigheid, CO₂ – handmatig of automatisch om middernacht resetbaar
Kalibratie CO₂-sensor	Automatisch (minimaal 7 dagen) en handmatig (vereist een omgeving van 400 ppm)
Muursupport / tafelsteun	Ophanggaten aan de achterkant en verwijderbare standaard
Bedrijfstemperatuur	0 °C tot 50 °C / 32 °F tot 122 °F, vochtigheid < 95 % zonder condensatie
Onderhoud en reiniging	Zachte doek bevochtigd met water en milde zeep; apparaat eerst loskoppelen
Veiligheid en conformiteit	CE, RoHS (richtlijnen 2014/30/EU en 2011/65/EU); alleen voor gebruik binnenshuis

Veelgestelde vragen - WL1028 Techno Line

Hoe stel ik de tijd in op het weerstation WL1028?

Houd de SET-toets 2 seconden ingedrukt om in de instelmodus te komen. Gebruik de UP- en DOWN-toetsen om de waarden te wijzigen (12/24-uursformaat, uren, minuten, daarna wekkeruren en -minuten). Druk op SET om elke stap te bevestigen. Als er 30 seconden geen toets wordt ingedrukt, worden de instellingen automatisch opgeslagen.

Hoe activeer of deactiveer ik het CO₂-alarm?

Druk kort op de ALARM CO2-toets om het CO₂-alarm te activeren of deactiveren. Om de alarmdrempel in te stellen, houdt u de ALARM CO2-toets 2 seconden ingedrukt, gebruik dan UP of DOWN om de waarde te kiezen (in ppm). Bevestig door nogmaals op ALARM CO2 te drukken.

Wat betekenen de verschillende kleuren van de luchtkwaliteit?

Het apparaat toont gekleurde pictogrammen: Uitstekend (groen, standaard 400–600 ppm), Goed (geelgroen, 601–1000 ppm), Matig (oranje, 1001–1500 ppm) en Slecht (rood, >1500 ppm). Deze drempels zijn instelbaar. Als het niveau Matig of slechter bereikt, verschijnt het ventilatiepictogram OPEN om u eraan te herinneren te luchten.

Hoe interpreteer ik het staafdiagram van de CO₂-geschiedenis?

Het staafdiagram toont de gemiddelde CO₂-concentratie van de afgelopen 24 uur, met balken die de intervallen weergeven: -24u, -18u, -12u, -9u, -6u, -3u en 0u (huidig). Elke balk komt overeen met een ppm-bereik (van 400–600 tot 3501–5000). Hoe hoger de balk, hoe hoger de concentratie.

Hoe kalibreer ik de CO₂-sensor handmatig?

Plaats het apparaat in een omgeving waar de CO₂-concentratie stabiel is en dicht bij 400 ppm ligt (buitenlucht). Houd in de normale modus de UP-toets 2 seconden ingedrukt. Druk vervolgens op SET om de kalibratie te starten. Het proces duurt ongeveer 20 minuten. U kunt op elk moment stoppen door op UP te drukken.

Wat moet ik doen als het scherm « Err » weergeeft voor CO₂?

De CO₂-sensor werkt niet correct. Zet de aan/uit-schakelaar ON/OFF op OFF, wacht 10 seconden en zet hem weer op ON. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe verander ik de temperatuureenheid van °C naar °F?

Druk in de normale weergavemodus kort op de DOWN-toets. De eenheid schakelt tussen °C en °F. De temperatuur wordt dan in de gekozen eenheid weergegeven.

Is de batterij oplaadbaar? Hoe lang gaat hij mee?

Ja, het apparaat bevat een oplaadbare lithiumbatterij. Wanneer deze volledig is opgeladen (via de USB-kabel), is de batterijduur ongeveer 20 uur bij continu gebruik. Het batterijpictogram geeft het laadniveau aan.

Hoe gebruik ik de snooze-functie van de wekker?

Wanneer de wekker gaat, raak het aanraakgebied SNOOZE/LIGHT aan om de snooze te activeren. Het alarm wordt onderbroken en gaat na 5 minuten opnieuw af. Om het alarm definitief uit te schakelen, drukt u op een andere toets.

Wat moet ik doen als de CO₂-meting abnormaal hoog is?

Controleer of de ventilatieopeningen aan de achterkant van het apparaat niet geblokkeerd zijn. Als de waarde hoog blijft, ventileer dan de ruimte. Het apparaat kan zich in de automatische kalibratiefase bevinden (de eerste dagen). Zorg er ook voor dat het apparaat niet wordt blootgesteld aan directe CO₂-bronnen (bijv. adem, verbranding). Als het probleem aanhoudt, voer dan een handmatige kalibratie uit in een omgeving met 400 ppm.

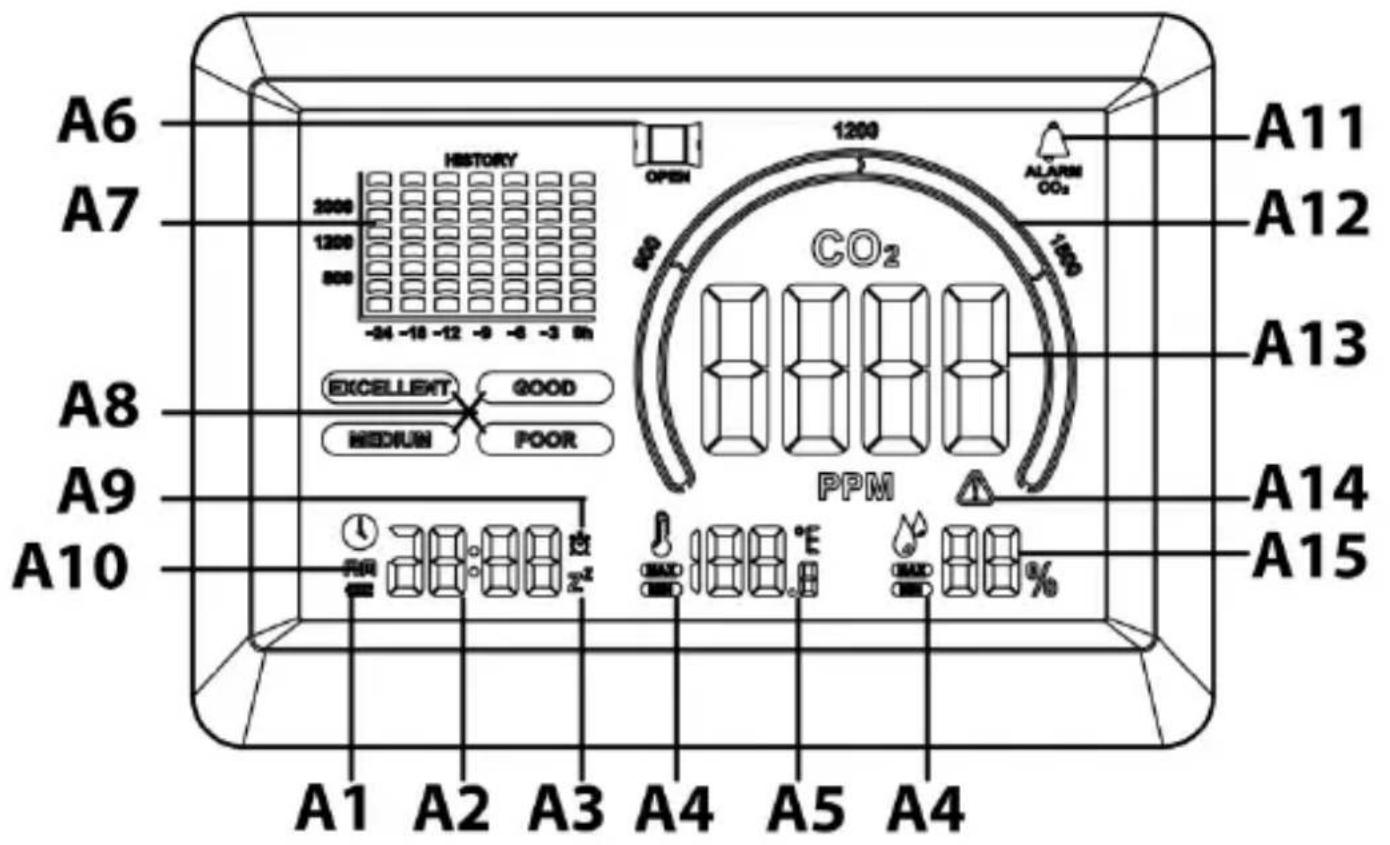

GEBRUIKSAANWIJZING WL1028 Techno Line

A5 – Temperatuurweergave

A6 – Pictogram voor ventilatieadvies

A7 – Historisch CO _2 -staafdiagram

A8 – Gekleurde pictogrammen voor luchtkwaliteit

A9 – Alarmpictogram

A10 - AM-pictogram

A11 - CO_2 -alarmpictogram

A12 – Luchtkwaliteitsgrafiek

A13 - CO _2 -weergave

A14 – Waarschuwingspictogram

A15 – Vochtigheidsweergave

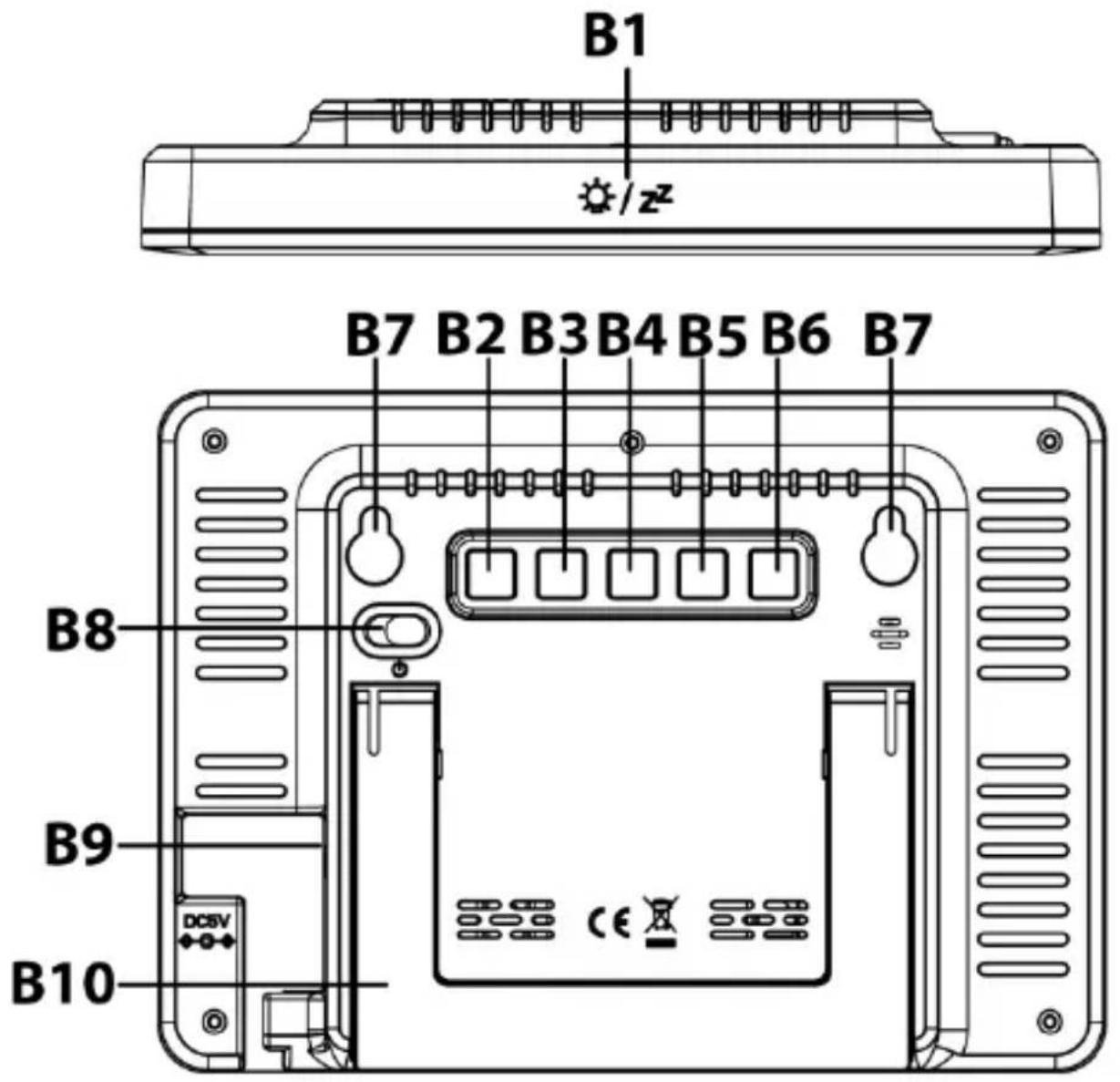

B – Knoppen en behuizing

B1 – Aanraakzone SNOOZE/LIGHT

B2 – Knop SET

B3 - Knop UP

B4 – Knop DOWN

B5 – Knop MEM

B6 – Knop ALARM CO2

B7 – Ophanggaten

B8 – ON-/OFF-schakelaar

B9 – Ingang voor voedingskabel

B10 – Steun

Functions

• Tijd, CO _2 -concentratie, temperatuur- en vochtigheidsweergave
• Meerkleurige weergave van luchtkwaliteit
  • 24-uurs histogram van gemeten CO _2 -concentratie
• Achtergrondlichtfunctie met 4 helderheidsniveaus (hoog – gemiddeld – laag - uit)
• Vermogensindicatie en laadindicatie van de lithiumbatterij
  • 12-/24-uurs weergave
• Temperatuurweergave in eenheid °C /°F
• Alarmfunctie voor CO _2 -concentratie
• Handmatige basislijnkalibratie en automatische basislijnkalibratie voor CO₂-concentratie
• Maximum en minimum waarden van geregistreerde temperatuur, vochtigheid en CO _2 -concentratie
• Voor neerzetten op een tafel of wandbevestiging

Installatie

• Stel de aan-/uitschakelaar "☐" in op "ON" om de monitor te starten, alle elementen van de monitor zullen worden weergegeven en er klinkt een signaalgeluid. De monitor opent de normale gebruiksmodus en er verschijnt een aftelling van 60 seconden op het scherm om aan te geven dat de CO₂-sensor wordt opgewarmd.
• Wanneer u de USB-kabel gebruikt als DC-stroomvoorziening, wordt de interne lithiumbatterij van de monitor opgeladen. Wanneer de DC-voeding wordt losgekoppeld, schakelt de monitor automatisch om naar de lithiumbatterij als voedingsbron. Het apparaat kan ook direct met de lithiumbatterij als voedingsbron worden gestart. Het apparaat kan ongeveer 20 uur onafgebroken werken met een volledig opgeladen lithiumbatterij.

Opmerking: Het wordt aanbevolen om hoofdzakelijk DV-voeding te gebruiken en de ingebouwde lithiumbatterij alleen wanneer nodig als back-up te gebruiken.

Handmatige instelling

• Houd de knop "SET" in de normale weergavemodus 2 seconden ingedrukt om de tijdsinstelling te openen en de 12-/24-uurs tijdsweergave begint te knipperen. Druk op de knop "UP" of "DOWN" om de tijdsweergave op het formaat 12 of 24 uur in te stellen.
• Druk op de knop "SET" om de instelling te bevestigen en de uuraanduiding knippert. Druk op de knop "UP" of "DOWN" om het uur in te stellen.
• Druk op de knop "SET" om de instelling te bevestigen en de minuutaanduiding knippert. Druk op de knop "UP" of "DOWN" om de minuten in te stellen.
• Druk op de knop "SET" om de instelling te bevestigen en de uren van het alarm knipperen. Druk op de knop "UP" of "DOWN" om de uren voor het alarm in te stellen.
• Druk op de knop "SET" om de instelling te bevestigen en de minuten van het alarm knipperen. Druk op de knop "UP" of "DOWN" om de minuten voor het alarm in te stellen.
• Druk op de knop "SET" om te bevestigen, de instellingen af te sluiten en terug te keren naar de normale weergavemodus.

Opmerkingen:

• U kunt de instellingen ook op elk gewenst moment opslaan en de instellingsmodus afsluiten door 30 seconden lang op geen enkele knop te drukken.
• Houd de knop "UP" of "DOWN" ten minste 2 seconden ingedrukt om de instellingswaarden sneller te doorlopen.

Alarm- en sluimerfunctie

• Druk in de normale weergavemodus op de knop "SET" om de alarmfunctie te activeren of deactiveren.
• De wekker laat het alarm 1 minuut klinken als er geen toets wordt ingedrukt. U kunt de "SNOOZE/LIGHT"-aanraakzone aanraken om de sluimerfunctie 5 minuten te activeren of op een andere willekeurige knop drukken om het alarmgeluid direct te stoppen.
  Het alarm zal de volgende dag op dezelfde tijd weer klinken totdat de alarmfunctie wordt gedeactiveerd.

Maximum en minimum waarden

• Druk in de normale weergavemodus op de knop "MEM" om in de volgende volgorde de temperatuur-, vochtigheid- en CO₂-concentratiegegevens te bekijken: maximum geregistreerde waarden (MAX-pictogram wordt weergegeven) → minimum geregistreerde waarden (MIN-pictogram wordt weergegeven) → huidige gemeten waarden (geen pictogram weergegeven).
• Houd de knop "MEM" 2 seconden ingedrukt terwijl u de maximum of minimum waarden bekijkt om de geregistreerde MIN/MAX-gegevens te wissen en de registratie opnieuw te starten.
• De maximum en minimum registraties worden dagelijks om 0:00 automatisch gewist en opnieuw geregistreerd.

Temperatuurdisplay

Druk in de normale modus op de knop "DOWN" om de temperatuureenheid te wisselen tussen °C (Celsius) en °F (Fahrenheit).

Alarm voor CO₂-concentratie

- Druk op de knop "ALARM CO2" om de alarmfunctie te activeren of deactiveren.

• Houd de knop "ALARM CO2" 2 seconden ingedrukt om de alarminstellingen voor de CO₂-concentratie te openen en de CO₂-concentratiewaarden beginnen te knipperen. Druk op de knop "UP" of "DOWN" om de gewenste alarmwaarde in te stellen.
• Druk op de knop "ALARM CO2" om te bevestigen, de instellingen af te sluiten en terug te keren naar de normale weergavemodus.

Opmerkingen:

• U kunt de instellingen ook op elk gewenst moment opslaan en de instellingsmodus afsluiten door 30 seconden lang op geen enkele knop te drukken.
• Houd de knop "UP" of "DOWN" ten minste 2 seconden ingedrukt om de instellingswaarden sneller te doorlopen.

Luchtkwaliteit en ventilatieadvies op basis van CO₂-concentratie in de lucht

• Uw CO 2 -monitor meet en geeft de CO 2 in ppm weer met ventilatie-aanbevelingen in kleur.

• Houd de knop "DOWN" in de normale weergavemodus 2 seconden ingedrukt en de parameters van de luchtkwaliteitpictogrammen beginnen te knipperen. Druk op de knop "UP" of "DOWN" om de parameter aan te passen van de verschillende gekleurde luchtkwaliteitpictogrammen. Druk op "SET" om uw veranderingen in de volgende volgorde te bevestigen: EXCELLENT→ GOOD→ MEDIUM→ POOR→ POOR knippert → bevestigen, de instellingsmodus verlaten en terugkeren naar de normale weergavemodus.

• EXCELLENT: 400\~ (500, 600 als opties), de standaard waarde is 600

• GOOD tot EXCELLENT+1\~ (700, 800, 900, 1000 als opties), de standaard waarde is 1000

• MEDIUM tot GOOD +1\~ (1100, 1200, 1300, 1400, 1500 als opties), de standaard waarde is 1500

• POOR tot MEDIUM+1\~ (1600, 1700, 1800, 1900, 2000 als opties), de standaard waarde is 2000
  • POOR knippert: POOR+1 en hoger

Opmerkingen:

• U kunt de instellingen ook op elk gewenst moment opslaan en de instellingsmodus afsluiten door 30 seconden lang op geen enkele knop te drukken.
• De instelling van de parameters voor de luchtkwaliteit pictogrammen wordt opgeslagen in de interne EEPROM van de chip en zal niet verloren gaan in het geval van stroomuitval.
• Zorg ervoor dat het product tijdens de CO _2 -detectie niet trilt en dat er geen sterke wind direct op de sensor blaast, anders kunnen er afwijkingen worden veroorzaakt in de kooldioxidedetectiewaarde.
• Wanneer de CO 2-concentratie MEDIUM of slechter bereikt, zal het

ventilatieadviespictogram worden weergegeven om u eraan te herinneren om een raam te openen voor ventilatie.

- Wanneer de CO 2-concentratie groter is dan 2000PPM, zal het scherm

weergeven om gebruikers eraan te herinneren om op te letten vanwege de hoge CO₂-niveaus.

Historisch CO _2 -staafdiagram

De gemiddelde CO _2 -concentratie over 24 uur wordt kort in een staafdiagram weergegeven als: -24u, -18u, -12u, -9u, -6u, -3u, 0u.

8. Balkjes op het staafdiagram	Waarde van 3501 ~ 5000 ppm gemeten
7. Balkjes op het staafdiagram	Waarde van 2001 ~ 3500 ppm gemeten
6. Balkjes op het staafdiagram	Waarde van 1501 ~ 2000 ppm gemeten
5. Balkjes op het staafdiagram	Waarde van 1201 ~ 1500 ppm gemeten
4. Balkjes op het staafdiagram	Waarde van 1001 ~ 1200 ppm gemeten
3. Balkjes op het staafdiagram	Waarde van 801 ~ 1000 ppm gemeten
2. Balkjes op het staafdiagram	Waarde van 601 ~ 800 ppm gemeten
1. Balkjes op het staafdiagram	Waarde van 400 ~ 600 ppm gemeten

De CO _2 sensor kalibreren

Deze monitor is vanaf de fabriek gekalibreerd op een standaardconcentratie van 400 ppm CO _2 .

Door transport, trillingen, veroudering en andere redenen kan de CO₂-sensor een nulafwijking krijgen en kan de nauwkeurigheid van de detectie afnemen. Om de nauwkeurigheid van de sensor te herstellen, kan de automatische of handmatige basislijnkalibratie worden gebruikt om de afwijking te corrigeren.

Opgelet:

Kalibreer de monitor niet in een omgeving met een onbekende CO₂-concentratie.

Automatische kalibratie van de basislijn

Uw monitor is uitgerust met een slimme chip, zodat hij zichzelf automatisch kalibreert om de afwijking van de CO₂-sensor bij langdurig gebruik te beperken, beginnend na een minimum van 2 dagen. Het kalibreert zichzelf automatisch op de minimale CO₂-waarde die is gedetecteerd gedurende 7 dagen continue bewaking.

Opmerkingen:

- Zorg ervoor dat de plaats waar u uw monitor neerzet elke dag minstens een uur of zo goed geventileerd is (met een CO _2 -niveau van bijna 400 ppm), of verplaats de monitor naar een goed geventileerde ruimte gedurende een uur of zo elke dag om de automatische basislijnkalibratie uit te voeren.

- De automatische basislijnkalibratiefunctie is geschikt voor op kantoor, thuis en in andere omgevingen met goede ventilatie.

Handmatige kalibratie van de CO₂-sensor

Het wordt aanbevolen om elke 12 maanden een handmatige kalibratie te laten uitvoeren door een gekwalificeerd laboratorium.

• Plaats uw CO _2 -monitor in een kalibratieruimte met 400 ppm of in een ruimte met zo dicht mogelijk bij 400 ppm.
• Houd de knop "UP" in de normale weergavemodus 2 seconden ingedrukt om de voorbereidingsmodus voor de handmatige basislijnkalibratie te openen. U kunt nu op de knop "SET" drukken om de invoer te bevestigen, of op de knop "UP" drukken of 30 seconden lang op geen enkele knop drukken om de voorbereidingsmodus voor de handmatige basislijnkalibratie af te sluiten.

- De bedrijfstijd van de handmatige basislijnkalibratie bedraagt 20 minuten. U kunt tijdens het proces op "UP" drukken om de kalibratie vroegtijdig af te sluiten.

Achtergrondverlichting

Raak de "SNOOZE/LIGHT"-aanraakzone aan om het niveau van het achtergrondlicht te veranderen. U kunt kiezen uit drie helderheidsniveaus voor het achtergrondlicht (hoog – gemiddeld – laag - uit).

Indicator lage batterij en batterij opladen

- De batterijindicator " " todt het resterende vermogen van de ingebouwde lithiumbatterij. Wanneer de spanning van de ingebouwde lithiumbatterij laag is, zal de indicator lage batterij " " op het scherm knipperen. Het product zal tegelijkertijd de achtergrondlichtfunctie, de detectiefunctie voor kooldioxide, enz. uitschakelen om ervoor te zorgen dat de tijdsweergavefunctie blijft werken totdat de batterij weer wordt opgeladen.

- Terwijl de lithiumbatterij wordt opgeladen, wordt de batterijindicator "☐" weergegeven terwijl deze vol raakt. Het batterijsymbool verdwijnt zodra de batterij volledig is opgeladen.

Probleemoplossing

Geen weergave of functies

Controleer of de USB-kabel goed is aangesloten op een voedingsbron.

Reactietijd

Verzeker dat de ventilatiekanalen aan de achterkant van de monitor niet worden geblokkeerd of afgedekt.

CO₂ aflezing "Err"

De CO₂ sensor werkt niet correct. Druk de stroomschakelaar " ⏻" op "OFF" en wacht 10 seconden voordat u hem weer op "ON" zet.

Reiniging en onderhoud

• Plaats de monitor op een stabiele ondergrond, uit de buurt van direct zonlicht of warmtebronnen of vocht.
• Reinig de monitor met een zicht, met mild sop bevochtigde doek. Sterkere middelen, zoals benzine, thinner of vergelijkbare stoffen, kunnen het oppervlak van het apparaat beschadigen. Zorg ervoor dat de monitor voor het reinigen wordt ontkoppeld.
• Open de achterkant van de behuizing niet en probeer niet om componenten van deze monitor te manipuleren.
• Sluit geen andere AC/AC- of AC/DC-adapter aan met de verkeerde specificaties of spanning.

CO₂-niveaus en richtlijnen

Hieronder volgen enkele algemene CO₂-referentieniveaus:

400\~600 ppm Achtergrond (normaal) buitenluchtniveau.

600\~1.000 ppm Typisch niveau voor bezette ruimtes met een goede luchtuitwisseling.

1.000 \~1.500 ppm Start ventilatie van de kamer.

1.500\~2.000 ppm Niveau geassocieerd met klachten van slaperigheid en slechte lucht. Ventilatie aanbevolen!

2.000\~5.000 ppm Niveau geassocieerd met hoofdpijn, slaperigheid en stilstaande, muffe, benauwde lucht. Er kunnen zich ook slechte concentratie, aandachtsverlies, verhoogde hartslag en lichte misselijkheid voordoen. Ventilatie wordt sterk aanbevolen!

5.000 ppm Blootstelling kan leiden tot ernstig zuurstofgebrek met blijvend hersenletsel, coma en overlijden tot gevolg. Vereist onmiddellijke ventilatie!

Verklaring van conformiteit

Hierbij verklaart Technotrade dat dit product WL 1028 in overeenstemming is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/30/EU en ROHS 2011/65/EG. De originele EU-conformiteitsverklaring is te vinden op: www.technoline.de/doc/4029665110288

Specifications

CO_2

Nauwkeurigheid : +/- 8% + 80 PPM (voor 400 tot 2000 PPM)

Opwarmtijd : 60 seconden

Detectiefrequentie : 5 seconden

Temperatuur

Meetbereik : -9,9 tot 49,9°C / 14 tot 122°F

Resolutie : 0,1°C / 0,1°F

Nauwkeurigheid : +/- 1,5°C / 2,7°F

Detectiefrequentie : 5 seconden

Relatieve vochtigheidsgraad

Meetbereik : 1% - 99%

Resolutie : 1%

Nauwkeurigheid : +/-5% voor 40% \~ 80%; +/-8% RV buiten dit bereik

Detectiefrequentie : 5 seconden

Bedrijfstemperatuur : 0°C tot 50°C/32°F tot 122°F,

< 95% RH niet-condenserend

Weergave buiten bereik

CO2 : 400 (beneden 400 ppm) / HI (meer dan 5000 ppm)

Temperatuur : LO (lager dan -10°C / 32°F) /

(adapter niet inbegrepen).

Voorzorgsmaatregelen

- Het apparaat is bestemd om uitsluitend binnenshuis te worden gebruikt.

• Stel het apparaat niet bloot aan overmatige kracht of schokken.
• Stel het apparaat niet bloot aan extreme temperaturen, direct zonlicht, stof of vochtigheid.
• Dompel het apparaat niet onder in water.
• Laat het niet in contact komen met bijtende materialen.
• Stel dit apparaat niet bloot aan vuur, om ontploffing te voorkomen.
• Open nooit de binnenste achterbehuizing en knoei niet met de componenten van dit apparaat.

Gebruik dit product uitsluitend voor het doel waarvoor het is bedoeld!

Houd rekening met heffingen in het kader van wetgeving m.b.t. het afvoeren van elektrische apparatuur

Dit symbool betekent dat u elektrische apparaten aan het einde van hun nuttige levensduur gescheiden van het gewone huisvuil moet weggooien. Breng uw apparaat naar uw plaatselijk inzamelpunt voor afvalverwerking of een

recyclingcentrum. Dit geldt voor alle landen in de Europese Unie, en voor andere Europese landen met inzamelsystemen voor gescheiden afval.
