NÁVOD K OBSLUZE WL1028 Techno Line

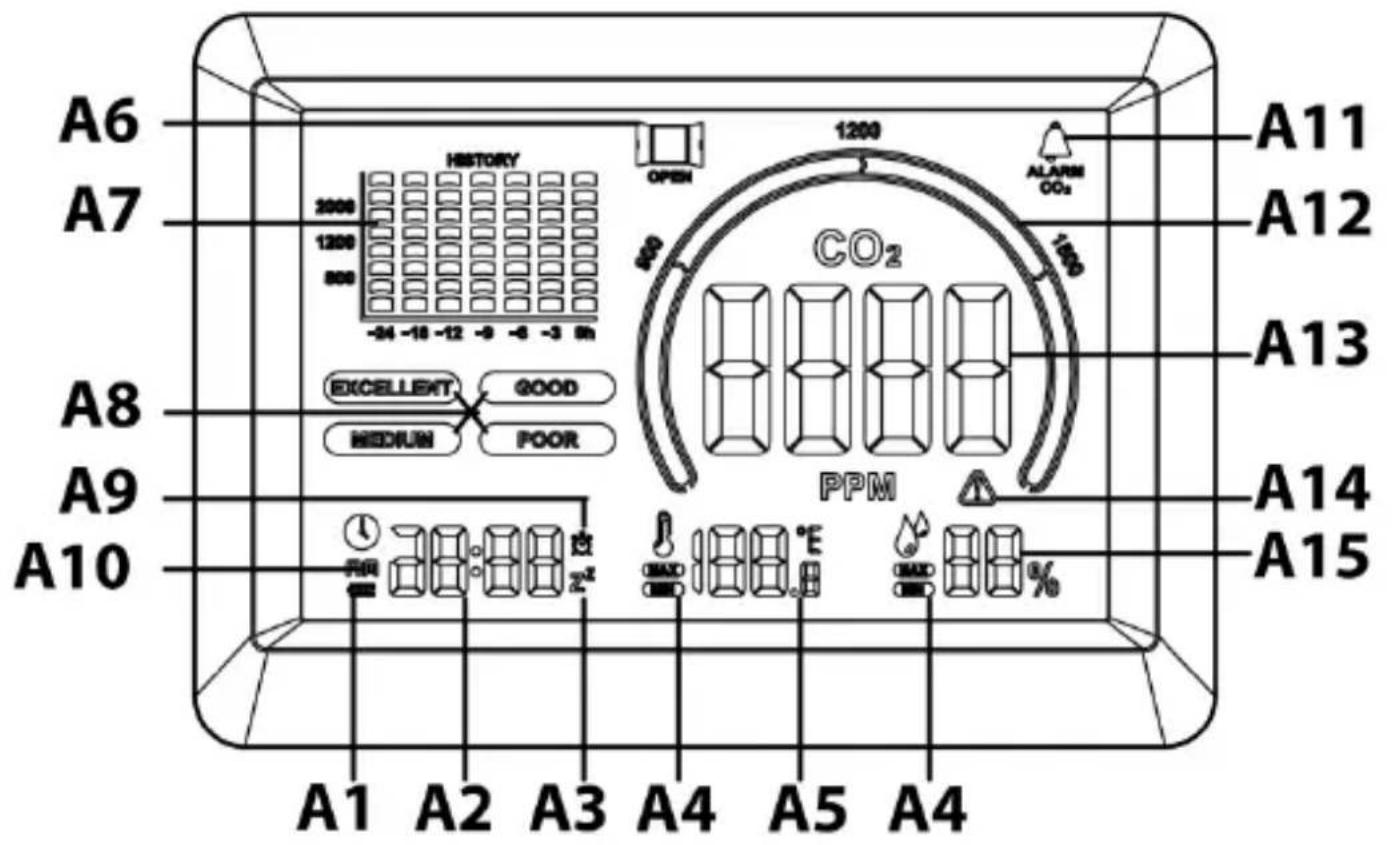

A5 – zobrazení teploty

A6 – ikona doporučení ohledně větrání

A7 – sloupcový graf historie CO₂

A8 – barevné ikony kvality ovzduší

A9 – ikona budíku:

A10 - ikona AM

A11 – ikona upozornění CO₂

A12 – graf kvality ovzduší

A13 – zobrazení CO _2

A14 – ikona upozornění

A15 – zobrazení vlhkosti

B1 /zz B7 B2 B3 B4 B5 B6 B7 B8 B9 DC5V B10 CE

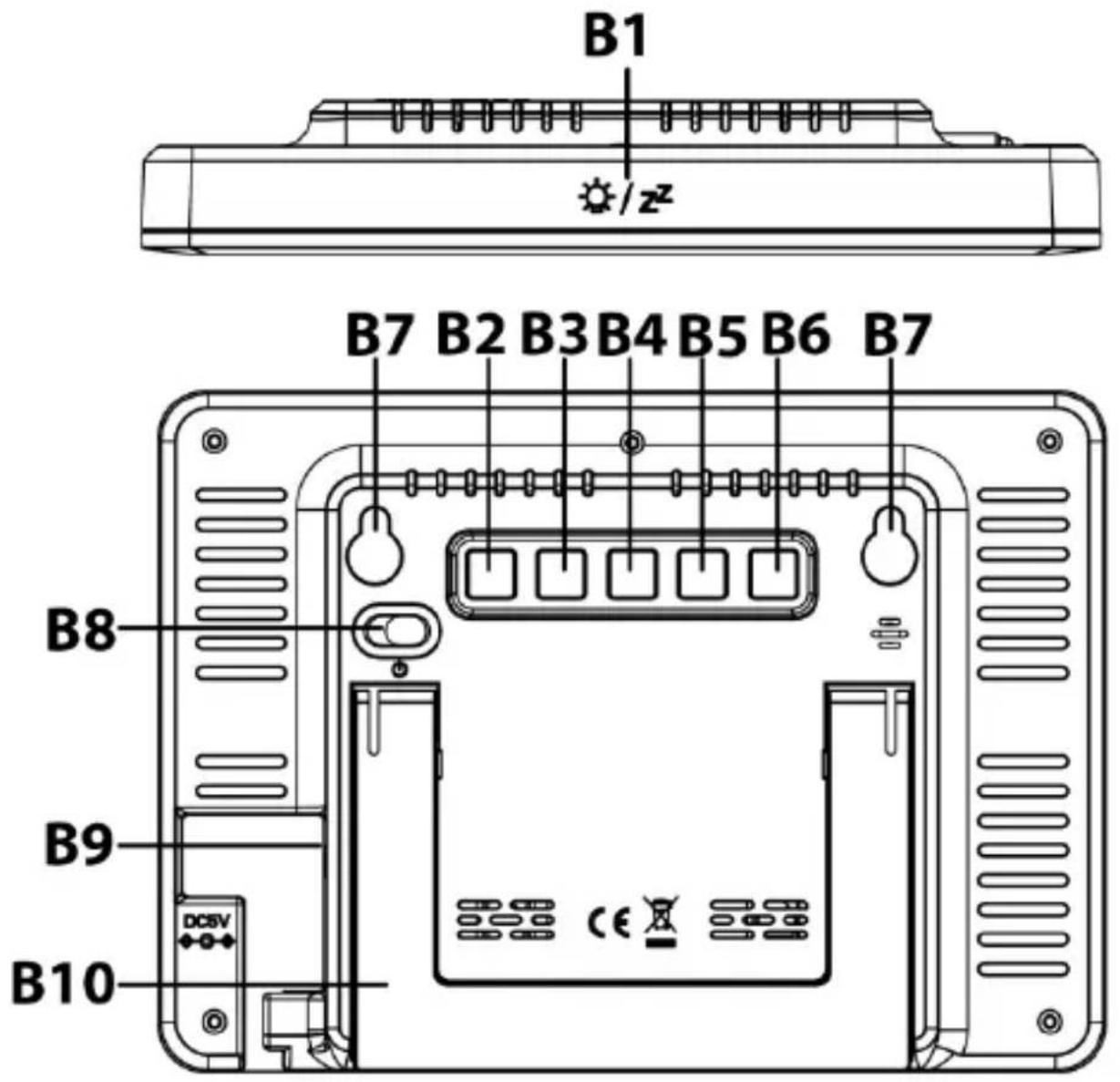

B – tlačítka a kryt

B1 – dotykové pole „SNOOZE/LIGHT“

B2 – Tlačítko „SET“

B3 – tlačítko UP

B4 – tlačítko DOWN

B5 – tlačítko MEM

B6 – tlačítko ALARM CO2

B7 – otvory pro zavěšení

B8 – vypínač ON/OFF

B9 – zásuvka pro připojení napájecího kabelu

B10 – stojan

Funkce

• Zobrazení času, koncentrace CO _2 , teploty v vlhkosti
• Vícebarevné zobrazení kvality ovzduší
• 24hodinový histogram naměřené koncentrace CO _2
• Funkce podsvícení se 4 úrovněmi jasu (vysoký – střední – nízký – vypnutý)
• Indikace napájení a nabíjení lithiové baterie
  • 12-/24hodinové zobrazení
• Zobrazení jednotky teploty ve °C /°F
• Funkce upozornění na koncentraci CO _2
• Manuální kalibrace základní úrovně a automatická kalibrace základní úrovně pro koncentraci CO₂
• Maximální a minimální hodnoty zaznamenané teploty, vlhkosti a koncentrace CO₂
• Umístění na stůl nebo upevnění na zed'

Instalace

• Pro spuštění monitoru stiskněte vypínač „” do polohy „ON“, zobrazí se všechny prvky monitoru a ozve se zvukový signál. Monitor přejde do normálního pracovního režimu a na obrazovce se zobrazí 60sekundové odpočítávání, které signalizuje, že se senzor CO₂ zahřívá.
• Při použití kabelu USB jako zdroje stejnosměrného proudu se lithiová baterie uvnitř monitoru nabíjí. Po odpojení stejnosměrného napájení se monitor přepne na lithiovou baterii jako zdroj napájení nebo jej lze spustit přímo s lithiovou baterií jako zdrojem napájení. Plně nabitá lithiová baterie vydrží přibližně 20 hodin nepřetržitého provozu.

Poznámka: Doporučujeme používat převážně stejnosměrné napájení a v případě potřeby používat vestavěnou lithiovou baterii pouze jako záložní zdroj.

Ruční nastavení

• V normálním režimu zobrazení stiskněte a podržte tlačítko „SET“ po dobu 2 sekund, čímž vstoupíte do nastavení času a na displeji začne blikat 12-/24hodinový formát zobrazení času. Stisknutím tlačítka „UP“ nebo „DOWN“ nastavte 12hodinové nebo 24hodinové zobrazení času.
• Stisknutím tlačítka „SET“ potvrďte nastavení. Zablikají hodiny. Hodiny nastavíte stisknutím tlačítka „UP“ nebo „DOWN“.
• Stisknutím tlačítka „SET“ potvrďte nastavení. Zablikají minuty. Minuty nastavíte stisknutím tlačítka „UP“ nebo „DOWN“.
• Stisknutím tlačítka „SET“ potvrďte nastavení. Zablikají hodiny budíku. Hodinu budíku nastavíte stisknutím tlačítka „UP“ nebo „DOWN“.
• Stisknutím tlačítka „SET“ potvrďte nastavení. Zablikají minuty budíku. Minuty budíku nastavíte stisknutím tlačítka „UP“ nebo „DOWN“.
• Stisknutím tlačítka „SET“ potvrďte a ukončete nastavování. Dojde k návratu do režimu normálního zobrazení.

Poznámky:

• Nastavení můžete také kdykoli uložit a ukončit režim nastavování tak, že po dobu 30 sekund nestisknete žádné tlačítko.
• Stisknutím a podržením tlačítka „UP“ nebo „DOWN“ po dobu delší než 2 sekundy urychlíte proces nastavování.

Funkce budíku a opakovaného buzení

• V normálním režimu zobrazení stiskněte tlačítko „SET“ pro aktivaci nebo deaktivaci funkce budíku.
• Pokud není použito žádné tlačítko, budík zní po dobu 1 minuty.
  Dotykem dotykového pole „SNOOZE/LIGHT“ můžete přejít do funkce opakovaného buzení za 5 minut nebo stisknutím jakéhokoli jiného tlačítka přímo ukončit zvuk budíku.
  Budík zazní znovu ve stejnou dobu následujícího dne, dokud se funkce budíku nedeaktivuje.

Maximální a minimální hodnoty

• V normálním režimu zobrazení stisknutím tlačítka „MEM“ zobrazíte údaje o teplotě, vlhkosti a koncentraci CO₂ v následujícím pořadí: maximální zaznamenané hodnoty (zobrazí se ikona MAX) → minimální zaznamenané hodnoty (zobrazí se ikona MIN) → aktuálně naměřené hodnoty (nezobrazí se žádná ikona).
• Stisknutím a podržením tlačítka „MEM“ po dobu 2 sekund při prohlížení maximálních nebo minimálních hodnot vymažete zaznamenané údaje MIN/MAX a spustíte záznam znovu.
• Maximální a minimální záznamy budou automaticky vymazány a znovu zaznamenány každý den v 0:00.

Zobrazení teploty

V normálním režimu můžete stisknutím tlačítka „DOWN“ přepínat mezi jednotkami teploty °C (stupně Celsia) nebo °F (stupně Fahrenheit).

Upozornění na koncentraci CO₂

• Stisknutím tlačítka „ALARM CO2“ aktivujete nebo deaktivujete funkci upozornění.
• Stisknutím a podržením tlačítka „ALARM CO2“ po dobu 2 sekund vstoupíte do nastavení upozornění na koncentraci CO₂ a hodnota koncentrace CO₂ začne blikat. Požadovanou hodnotu upozornění nastavíte stisknutím tlačítka „UP“ nebo „DOWN“.
• Stisknutím tlačítka „ALARM CO2“ potvrďte a ukončete nastavování. Dojde k návratu do režimu normálního zobrazení.

Poznámky:

• Nastavení můžete také kdykoli uložit a ukončit režim nastavování tak, že po dobu 30 sekund nestisknete žádné tlačítko.
• Stisknutím a podržením tlačítka „UP“ nebo „DOWN“ po dobu delší než 2 sekundy urychlíte proces nastavování.

Kvalita vzduchu a doporučení vyvětrání na základě koncentrace CO₂ v ovzduší

• Monitor CO 2 měří a zobrazuje koncentraci CO 2 v jednotkách ppm spolu s barevnými doporučeními vyvětrání.
• V normálním režimu zobrazení stiskněte a podržte tlačítko „DOWN“ po dobu 2 sekund. Zablikají parametry ikony kvality ovzduší. Stisknutím tlačítka „UP“ nebo „DOWN“ nastavte parametr různých barevných ikon kvality ovzduší. Stisknutím tlačítka „SET“ potvrďte změny v následujícím pořadí: EXCELLENT→ GOOD→ MEDIUM→ POOR→ bliká POOR → potvrďte a ukončete režim nastavení a vraťte se do normálního režimu zobrazení.
• EXCELLENT: 400\~ (500, 600 jako volby), výchozí hodnota je 600
  GOOD až EXCELLENT+1\~ (700, 800, 900, 1000 jako volby), výchozí hodnota je 1000
• MEDIUM až GOOD +1\~ (1100, 1200, 1300, 1400, 1500 jako volby), výchozí hodnota je 1500
• POOR až MEDIUM+1\~ (1600, 1700, 1800, 1900, 2000 jako volby), výchozí hodnota je 2000
  • Bliká POOR: POOR+1 a výše

Poznámky:

• Nastavení můžete také kdykoli uložit a ukončit režim nastavování tak, že po dobu 30 sekund nestisknete žádné tlačítko.
• Nastavení parametrů ikony kvality ovzduší je uloženo ve vnitřní paměti EEPROM čipu a neztratí se při výpadku napájení.

• Při detekci CO _2 se vyhněte vibracím výrobku a přímému ofukování senzoru silným větrem, které mohou způsobit odchylku detekční hodnoty oxidu uhličitého.

• Když koncentrace CO _2 dosáhne hodnoty MEDIUM nebo horší, zobrazí se ikona doporučení pro větrání , která připomíná, že je třeba otevřít okno pro větrání.

• Je-li koncentrace CO 2 vyšší než 2000 PPM, zobrazí se na displeji pro upozornění, aby uživatelé věnovali pozornost vysoké koncentraci CO 2 .

Sloupcový graf historie CO₂

Průměrná koncentrace CO₂ za 24 hodin se stručně zobrazí ve sloupcovém grafu jako: -24 h, -18 h, -12 h, -9 h, -6 h, -3 h, 0 h.

8. Panel mřížky	Naměřená hodnota 3501 až 5000 ppm
7. Panel mřížky	Naměřená hodnota 2001 až 3500 ppm
6. Panel mřížky	Naměřená hodnota 1501 až 2000 ppm
5. Panel mřížky	Naměřená hodnota 1201 až 1500 ppm
4. Panel mřížky	Naměřená hodnota 1001 až 1200 ppm
3. Panel mřížky	Naměřená hodnota 801 až 1000 ppm
2. Panel mřížky	Naměřená hodnota 601 až 800 ppm
1. Panel mřížky	Naměřená hodnota 400 až 600 ppm

Kalibrace senzoru CO₂

Tento monitor je z výroby kalibrováno na hodnotu standardní koncentrace 400 PPM CO _2 .

Vlivem přepravy, vibrací, stárnutí a dalších příčin může dojít k posunu nuly senzoru CO₂ a ke snížení přesnosti detekce. K obnovení přesnosti senzoru lze použít automatickou nebo manuální kalibraci základní úrovně, která koriguje posun.

Upozornění:

Nekalibrujte monitor v prostředí s neznámou koncentrací CO₂.

Automatická kalibrace základní úrovně

Monitor je vybaven inteligentním čipem, který se automaticky kalibruje, aby zredukoval posun senzoru CO₂ při dlouhodobém používání. Začne pracovat minimálně po 2 dnech. Automaticky se nakalibrují samy při minimálním odečtu koncentrace CO₂ detekovaném za 7 dní souvislého monitorování.

Poznámky:

• Ujistěte se, že místo, kam monitor umístíte, je dobře větrané (s úrovní CO₂ blízké 400 PPM) alespoň po dobu jedné hodiny denně nebo monitor každý den na přibližně jednu hodinu přemístíte do dobře větrané místnosti, čímž se provede automatická kalibrace základní úrovně.
• Funkce automatické kalibrace základní úrovně je vhodná pro kanceláře, domácnosti a další prostředí s dobrou ventilací.

Ruční kalibrace senzoru CO₂

Doporučuje se nechat provést jednou za 12 měsíců ruční kalibraci v kvalifikované laboratori.

• Umístěte monitor CO _2 do kalibrační komory s koncentrací 400 ppm nebo místnosti s koncentrací co nejbližší hodnotě 400 ppm.
  • V normálním režimu zobrazení stiskněte a podržte tlačítko „UP“ po dobu 2 sekund, abyste vstoupili do režimu přípravy manuální kalibrace základní úrovně. V tomto okamžiku můžete stisknutím tlačítka „SET“ potvrdit zadání nebo stisknutím tlačítka „UP“ nebo nestisknutím žádného tlačítka po dobu 30 sekund ukončit režim přípravy manuální kalibrace základní úrovně.

- Provozní doba režimu manuální kalibrace základní úrovně je 20 minut. Během operace můžete stisknutím tlačítka „UP“ ukončit kalibraci předem.

Podsvícení

Dotykem dotykového pole „SNOOZE/LIGHT“ změníte úroveň podsvícení.

Lze volit tři úrovně jasu podsvícení (vysoký – střední – nízký – vypnutý).

Indikátor vybité baterie a vkládání baterie

- Indikátor baterie „zobrazuje zbývající nabití vestavěné lithiové baterie. Když je napětí vestavěné lithiové baterie nízké, na displeji bliká indikátor vybité baterie „Sbučasně výrobek vypne funkci podsvícení, funkci detekce oxidu uhličitého atd., aby byl zajištěn nepřetržitý provoz funkce zobrazení času, dokud se baterie znovu nenabije.

- Při nabíjení lithiové baterie se zobrazuje indikátor nabíjení baterie „☐“. Po úplném nabití baterie se symbol baterie skryje.

Řešení potíží

Nic se nezobrazuje ani nefunguje

Zkontrolujte, zda je kabel USB správně připojen ke zdroji napájení.

Doba odezvy

Zkontrolujte, zda nejsou kanály toku vzduchu na zadní straně monitoru blokovány nebo zakryty.

Zobrazení „Err“ místo odečtu koncentrace CO₂

Senzor CO₂ nefunguje správně. Stiskněte vypínač "☐" do polohy "OFF" a počkejte 10 sekund, než jej opět stisknete do polohy "ON".

Péče a údržba

• Umístěte monitor na stabilní povrch mimo dosah zdrojů přímého slunečního záření nebo nadměrného tepla a vlhka.
• Čistěte monitor pomocí měkkého hadříku navlhčeného pouze šetrným prostředkem a vodou. Silnější čistící prostředky, jako například benzín, ředidla a podobné látky, mohou povrch zařízení poškodit. Zajistěte, aby byl monitor před čištěním odpojen od napájení.
• Neotevírejte zadní kryt ani nemanipulujte s žádnými součástkami tohoto monitoru.
• Nepřipojujte je k žádnému jinému AC/AC nebo AC/DC adaptéru s nesprávnou specifikací nebo napětím.

Úrovně CO₂ a pokyny

Níže jsou uvedeny některé referenční obecné údaje o emisích CO₂:

400 až 600 ppm pozadí (normální) úrovně venkovního ovzduší.

600 až 1 000 ppm jde o typickou koncentraci obsazených

prostor s dobrou výměnou vzduchu.

1 000 až 1 500 ppm

začněte větrat místnost.

1 500 až 2 000 ppm

jde o koncentraci spojenou se stížnostmi na únavu a špatný vzduch. Doporučuje se vyvětrat!

2 000 až 5 000 ppm

jde o úroveň spojenou s bolestmi hlavy, ospalostí, mátožností, vyčerpáním – vydýchaný vzduch. Může také docházet ke špatnému soustředění, ztrátě pozornosti, zvýšené srdeční frekvenci a mírnému nucení na zvracení. Důrazně se doporučuje vyvětrat!

5 000 ppm vystavení této koncentraci může vést

k závažnému nedostatku kyslíku vedoucímu

k trvalému poškození mozku, kómatu a smrti.

Je nutné okamžité vyvětrat!

Prohlášení o shodě

Společnost Technotrade prohlašuje, že tento výrobek WL 1028 vyhovuje nezbytným požadavkům a dalším příslušným ustanovením směrnice 2014/30/EU a směrnice ROHS 2011/65/ES. Originál prohlášení o shodě EU lze nalézt na webu: www.technoline.de/doc/4029665110288

Technické údaje

CO _2

Rozsah měření : 400–5 000 ppm

Rozlišení : 1 ppm

Přesnost : +/- 8% + 80 PPM (pro 400 až 2000 PPM)

Doba zahřívání : 60 sekund

Frekvence detekce : 5 sekund

Teplota

Rozsah měření : -9,9 °C až 49,9 °C / 14 °F až 122 °F

Rozlišení : 0,1 °C/ 0,1 °F

Přesnost : +/- 1,5 °C / 2,7 °F

Frekvence detekce : 5 sekund

Relativní vlhkost

Rozsah měření : 1 % až 99 %

Rozlišení : 1%

Přesnost : +/-5 % pro 40 % \~ 80 %;

+/-8 % relativní vlhkosti mimo tento rozsah

Frekvence detekce : 5 sekund

Provozní teplota : 0 až 50 °C/32 až 122 °F,

< 95 % relativní vlhkosti bez kondenzace

Hodnoty mimo rozsah zobrazení

CO2 : 400 (pod 400 ppm) / HI (přes 5 000 ppm)

Teplota : LO (pod -10 °C / 32 °F) /

HI (nad 50 °C / 122 °F)

Relativní vlhkost : 20% (pod 20 %) / 95% (nad 95 %)

Napájení : Kabel USB (je součástí dodávky), který podporuje

Stejnosměrný proud 5,0 V = zatížení 600 mA

(adaptér není součástí dodávky).

Bezpečnostní opatření

• Výrobek je určen k používání pouze ve vnitřních prostorách.
- Nevystavujte výrobek nadměrné síle nebo otřesům.
- Nevystavujte výrobek extrémním teplotám, přímému slunečnímu svitu, prachu nebo vlhkosti.
- Neponořujte do vody.
- Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.
- Nelikvidujte výrobek v ohni, protože může explodovat.
- Neotvírejte vnitřní zadní kryt ani neměňte žádné součásti výrobku.

Výrobek používejte pouze k zamýšlenému účelu!

Tento symbol znamená, že po ukončení životnosti elektrického zařízení je nutno jej likvidovat odděleně od běžného domovního odpadu. Odvezte výrobek do místního sběrného místa nebo recyklačního centra. To platí pro

všechny země Evropské unie a ostatní evropské země se samostatným systémem shromažd'ování odpadu.
