| Caractéristiques | Détails |
|---|---|
| Type de produit | Panneau solaire |
| Puissance nominale | 200 W |
| Dimensions | Non spécifiées |
| Poids | Non spécifié |
| Type de cellule | Monocristallin / Polycristallin |
| Efficacité | Non spécifiée |
| Utilisation recommandée | Applications domestiques et industrielles |
| Installation | Montage sur toit ou au sol |
| Entretien | Nettoyage régulier pour optimiser la performance |
| Durée de vie | Non spécifiée |
| Garantie | Non spécifiée |
| Normes de sécurité | Conforme aux normes CE |
| Informations supplémentaires | Vérifier la compatibilité avec les systèmes existants |
FOIRE AUX QUESTIONS - BP-SP200W BLUEPALM
Questions des utilisateurs sur BP-SP200W BLUEPALM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Panneau solaire au format PDF gratuitement ! Retrouvez votre notice BP-SP200W - BLUEPALM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BP-SP200W de la marque BLUEPALM.
MODE D'EMPLOI BP-SP200W BLUEPALM
D’ENTRAÎNER DES BLESSURES CORPORELLES ET/OU DES DOMMAGES MATÉRIELS ET/OU UNE PERTE DE GARANTIE Utilisation prévue Le dispositif est destiné à recharger des appareils BLUEPALM Power Stations. Le dispositif est destiné à un usage privé uniquement. Convient à une utilisation dans des zones extérieures sèches et ensoleillées. Les modules solaires convertissent l’énergie solaire en courant continu et sont conçus pour être utilisés en extérieur. Actuellement compatibles avec les modèles indiqués ci-dessous, mais pas seulement :
- BP-S2000F Informations importantes sur la sécurité Veuillez observer attentivement les précautions de sécurité suivantes.S. 17 Ne provoquez pas de court-circuit. Veuillez éviter de stocker le produit avec des objets métalliques, tels que des pièces de monnaie, des bijoux, des clés, etc. N’arrosez pas ou ne chauffez pas le produit, par exemple ne le mettez pas dans le feu ou dans un liquide. Ne placez pas le produit dans un environnement très humide et poussiéreux. Ne désassemblez pas le dispositif de quelque façon que ce soit. Ne laissez pas tomber le produit, ne posez pas d’objets lourds dessus et évitez les chocs violents. Veuillez placer ce produit dans un endroit inaccessible aux personnes ne possédant l’expérience et les connaissances requises, à moins qu’elles ne soient supervisées ou guidées par un personnel responsable de leur sécurité. Veuillez éviter que des enfants utilisent ce produit. Ne recouvrez pas le produit avec des serviettes ou des vêtements lorsque vous l’utilisez. Le fait de chauffer lors de la charge est un phénomène normal, veuillez faire attention. Veuillez débrancher le produit à temps si les appareils sont complètement chargés. Veuillez utiliser le produit normalement et éviter tout choc électrique. Veuillez traiter les déchets conformément à la réglementation.S. 18 Les enfants âgés de plus de 3 ans et de moins de 8 ans ne peuvent mettre l’appareil en marche ou l’éteindre que sous surveillance ou s’ils ont été instruits pour une utilisation en toute sécurité et qu’ils comprennent les dangers qui en découlent, à condition que l’appareil soit placé ou installé dans son lieu d’utilisation normal. Les enfants âgés de plus de 3 ans et de moins de 8 ans ne doivent pas être autorisés à insérer la fiche dans la prise, à modifier les réglages, à nettoyer l’appareil ou à effectuer l’entretien utilisateur de l’appareil. Il est interdit d’adapter ou de modifier les propriétés de cet appareil de quelque manière que ce soit. Utilisez uniquement les pièces de rechange et les accessoires recommandés par le fabricant (le non-respect de cette consigne peut entraîner la perte de la couverture de la garantie). Pour toute réparation de l’appareil, de la fiche d’alimentation ou du câble, contactez toujours le service après-vente agréé par le fabricant. Ne laissez pas les enfants jouer avec l’appareil. Pour éviter les chocs électriques, ne touchez pas la fiche avec des mains mouillées. Retirez l’emballage et vérifiez que l’appareil n’est pas endommagé. En cas de doute, n’utilisez pas l’appareil et contactez votre revendeur. N’utilisez cet appareil que conformément aux directives du présent manuel d’utilisation. Toute autre utilisation non recommandée par le fabricant peut entraîner un incendie, un choc électrique ou des blessures corporelles.S. 19 Les sacs en plastique peuvent être dangereux, pour éviter tout risque de suffocation, gardez les sacs en plastique hors de portée des bébés et des enfants. Ne laissez jamais les enfants sans surveillance avec le matériel d’emballage. Il existe un risque d’étouffement dans le matériel d’emballage. Les enfants sous-estiment souvent ces risques. Gardez toujours les matériels d’emballage hors de portée des enfants. Lors du transport et de l’installation des composants mécaniques et électriques, veillez à éloigner les enfants du système et du site d’installation. Il est recommandé de recouvrir entièrement la surface photoréceptrice du module avec un matériau opaque pendant l’installation et de déconnecter les bornes positives et négatives afin d’éviter les problèmes liés à la production d’énergie. Lors de l’installation ou du dépannage d’un système PV, ne portez pas de bagues, de bracelets, de boucles d’oreilles, d’anneaux de nez, de bagues à lèvres ou autres objets métalliques, et utilisez uniquement des outils isolés homologués pour les installations électriques. Veuillez respecter les consignes de sécurité pour tous les autres composants utilisés dans le système, notamment les câbles, les connecteurs, les contrôleurs, les régulateurs de charge, les onduleurs, les batteries et autres piles rechargeables, etc.S. 20 Utilisez uniquement l’équipement, les connecteurs, le câblage et les supports appropriés pour l’installation de ce système de modules solaires. Utilisez toujours des modules du même type dans un système PV. Des diodes de dérivation ont été intégrées dans la boîte de jonction pour tous les modules. Pour tout module unique ou une combinaison de plusieurs modules connectés en série, la section du câble et la capacité du connecteur doivent être adaptées au courant de court- circuit maximal du système, sinon le câble et le connecteur surchaufferont à des courants élevés. Les fusibles CC doivent être adaptés à l’indice de protection contre les surintensités du module. Dans des conditions extérieures normales, les courants et les tensions générés par le module seront différents de ceux indiqués dans la fiche technique, en fonction des conditions météorologiques et de la température ambiante. Les données indiquées sur la plaque signalétique sont des valeurs escomptées dans des conditions de test standard. Lors de l’installation des systèmes, veuillez respecter toutes les lois et réglementations locales, régionales et nationales. Lors de leur installation sur un véhicule ou un navire, veuillez respecter les lois et réglementations locales et nationales en vigueur. Lorsque vous installez le produit sur le toit d’un véhicule, assurez-vous que le toit est protégé contre le feu : Le site d’installation doit être exempt de matériaux inflammables. Les bornes positives et négatives du panneau solaire doivent êtreS. 21 entièrement déconnectées avant l’installation. N’utilisez que des outils isolés homologués pour l’installation électrique. Recyclage, élimination et déclaration de conformité
RECYCLAGE Les matériels d’emballage peuvent être recyclés. Il est recommandé de les jeter dans des déchets séparés.
ÉLIMINATION Le pictogramme avec la poubelle barrée indique que les appareils électriques et électroniques doivent être éliminés séparément des déchets ménagers (DEEE). Les appareils électriques et électroniques peuvent contenir des matériaux nocifs et dangereux pour l’environnement. Ne les jetez pas dans les déchets résiduels non triés, mais dans un centre de collecte agréé pour les déchets d’équipements électriques et électroniques. En agissant ainsi, vous contribuerez à préserver les ressources et à protéger l’environnement. Pour de plus amples informations, veuillez consulter votre revendeur ou les autorités locales. Directive 2012/19/UE
Nous confirmons par la présente que cet article est conforme aux exigences essentielles, aux règlements et aux directives de l’UE. La déclaration de conformité détaillée peut être consultée à tout moment via le lien suivant : https://www.schuss-home.at/downloads Sous réserve d’erreurs et de modifications techniques. Liste des paquets
Étui de protection et béquille Panneau solaire Câble MC4 à DC7909*1 Manuel utilisateurS. 22 Mode d’emploi Les systèmes solaires photovoltaïques ne doivent être installés que par un personnel qualifié possédant les compétences et les connaissances professionnelles requises. Les installateurs supportent tous les risques de blessures pouvant survenir pendant l’installation, comprenant, toutefois sans limitation, le risque de choc électrique. Assurez-vous que les modules sont conformes aux exigences techniques générales du système et que les autres composants du système n’endommageront pas les modules sur le plan mécanique ou électrique. Les modules peuvent être connectés en série pour augmenter la tension ou en parallèle pour augmenter le courant. Dans une connexion en série, la borne positive d’un module est transférée à la borne négative du second module. Dans une connexion parallèle, les bornes positives d’un module et du second module sont connectées, de même que leurs bornes négatives.

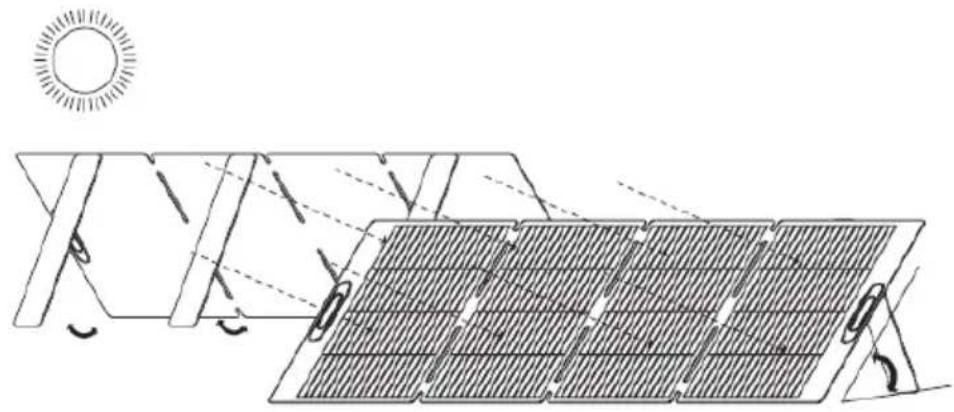

2. Ouvrez le panneau de charge solaire et essayez de faire en sorte que la
lumière du soleil brille verticalement 90° sur celui-ci.

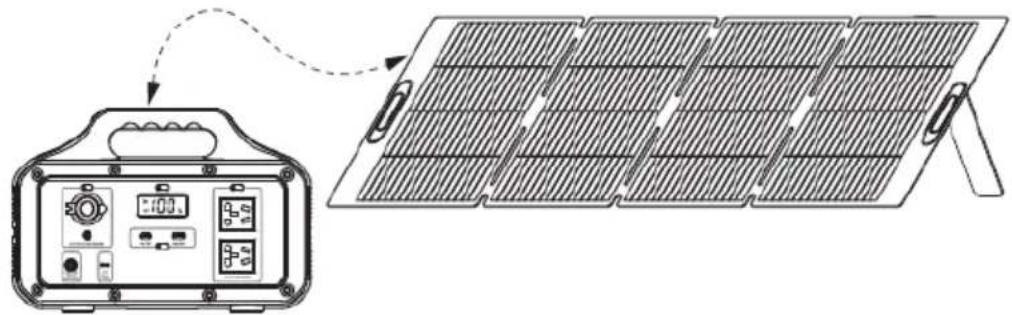

2. Connectez le dispositif de stockage d’énergie/le téléphone portable/le pavé
numérique selon les besoins.S. 23
Deux façons d’obtenir plus de puissance ! Lorsque la lumière brille sur la surface photoréceptrice du module solaire, ce dernier génère de l’électricité en courant continu avec une tension supérieure à 24 V. Si les modules sont connectés en série, la tension totale est égale à la somme de la tension de chaque module.

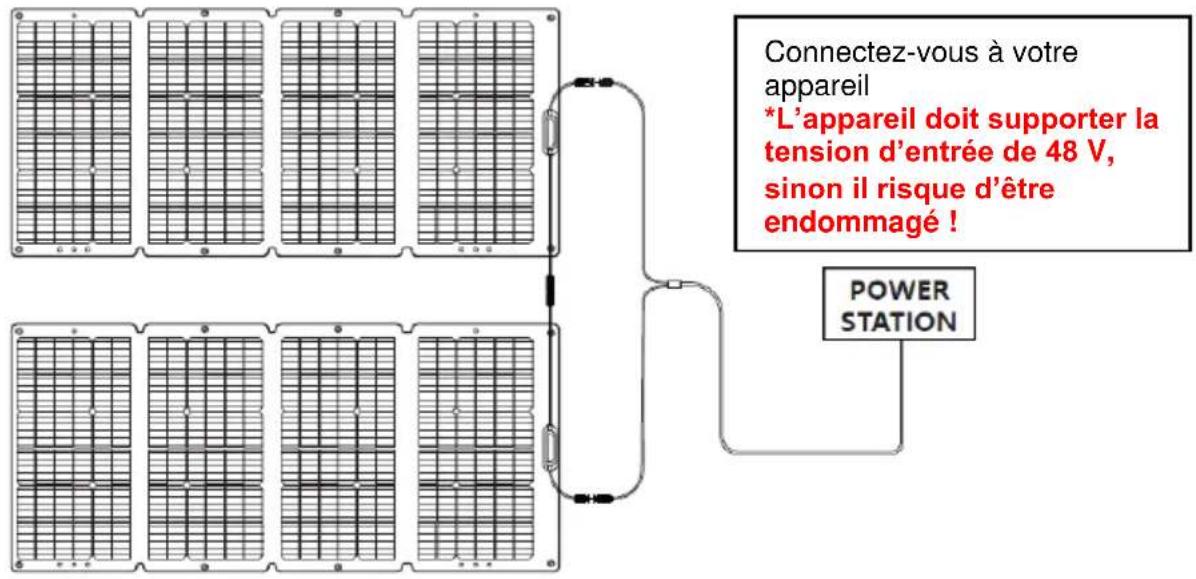

1. Connectez deux panneaux solaires à deux ports (la connexion parallèle n’est
pas prise en charge).
Connectez-vous à votre appareil *L’appareil doit supporter la tension d’entrée de 48 V, sinon il risque d’être endommagé !S. 24

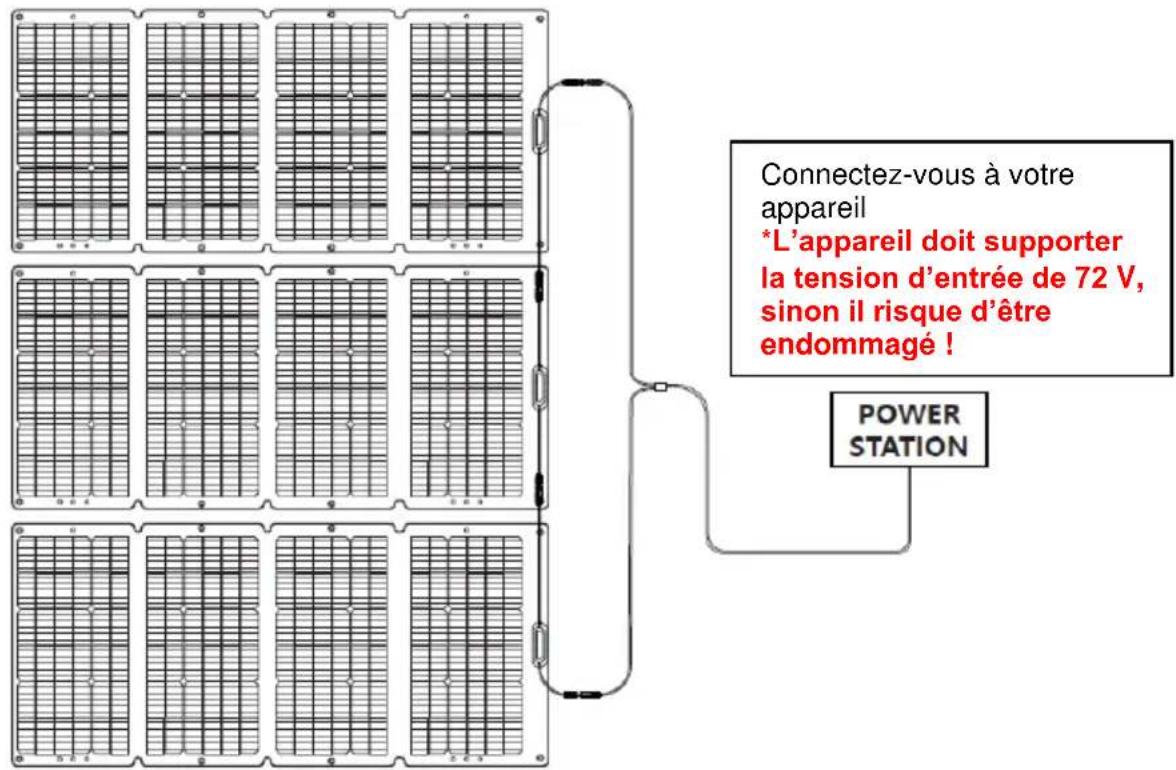

2. Enchaînez 3 panneaux solaires pour recharger votre appareil.
Questions fréquemment posées Q1 : Quels types d’appareils peuvent être rechargés par les panneaux solaires ? Chaque panneau solaire possède une paire de ports MC4. Vous pouvez utiliser un câble d’extension solaire pour recharger vos appareils via les ports MC4. Q2 : Le panneau solaire peut-il produire la pleine puissance de 120/200 watts ? Oui, il peut le faire dans les meilleures conditions. Cela dépend du temps et de l’angle entre la lumière du soleil et les panneaux. Q3 : Le panneau solaire est-il étanche ? Le panneau solaire est fabriqué en matériau étanche, imperméable, durable et facile à transporter. Connectez-vous à votre appareil *L’appareil doit supporter la tension d’entrée de 72 V, sinon il risque d’être endommagé !S. 25 Q4 : Puis-je enchaîner plusieurs panneaux solaires pour les utiliser ? Grâce à sa fonction chaînable, vous pouvez enchaîner un maximum de trois panneaux solaires via un câble MC4.
Testez les modules connectés avant de les raccorder au système ; testez toujours tous les composants électriques et électroniques du système avant de le mettre en service, et suivez toujours les instructions fournies avec chaque pièce et chaque équipement. Pour tester la performance électrique du module, celui-ci est généralement exposé à la lumière du soleil et ne doit pas être connecté à une charge. Faites attention à votre sécurité personnelle lorsque vous prenez ces mesures. Si une production d’énergie anormale se produit, remédiez au problème en suivant les étapes ci-dessous :
- Vérifiez l’ensemble du câblage pour vous assurer qu’il n’y a pas de circuits ouverts ou de mauvaises connexions
- Vérifiez la tension en circuit ouvert de chaque module
- Vérifiez la tension en circuit ouvert avec le module entièrement recouvert d’un matériau opaque ; puis retirez le matériau opaque et mesurez la tension en circuit ouvert à ses bornes et comparez.
Lorsqu’il est exposé à la lumière directe du soleil, un seul module peut générer des tensions continues supérieures à 24 V. L’exposition à des tensions continues de 24 V ou plus est potentiellement dangereuse. Des arcs électriques peuvent seS. 26 produire lors de la déconnexion des fils qui sont connectés aux composants PV exposés à la lumière du soleil. De tels arcs électriques peuvent provoquer des brûlures ou un incendie. Veuillez redoubler d’attention, sans quoi cela peut donner lieu à d’autres problèmes. Il est donc important de vous protéger de l’électricité !S. 27 Spécifications techniques Panneau solaire 120 W Puissance nominale : 120 W ± 5 % Voc : 24,4 V ± 5 % Isc : 6,60 A ± 5 % Vmp : 19,8 V ± 5 % Imp : 6,23 A ± 5 % Température de travail : -20~60℃ Type de cellule : Silicium monocristallin Généralités Poids : 6 kg (8,8 lbs) Dimensions en position dépliée : 1370*616*4 mm Dimensions en position pliée : 616*381*45 mm Ports de sortie Port solaire vers la sortie MC4 Enchaînable : Oui, jusqu’à 360 W
Panneau solaire 200 W Puissance nominale : 200 W ± 3 % Voc : 22,95 V ± 5 % Isc : 11,66 A ± 5 % Vmp : 19,48 V ± 5 % Imp : 10,57 A ± 5 % Température de travail : -10~65℃ Type de cellule : Silicium monocristallin Généralités Poids : 8,7 kg (19,2 lbs) Dimensions en position dépliée : 2075*681*35 mm Dimensions en position pliée : 681*555*65 mm Ports de sortie Port solaire vers la sortie MC4 Enchaînable : Oui, jusqu’à 600 WS. 28 GARANTIE Avec ce produit de qualité BLUEPALM, vous avez opté pour l’innovation, de la durabilité et de la fiabilité. Pour cet appareil BLUEPALM, nous accordons une période de garantie de 2 ans à compter de la date d’achat, valable en Autriche, Allemagne, Suède, Pays-Bas, Roumanie, République Tchèque, Slovaquie ! Si, contre toute attente, des travaux d’entretien s’avèrent toutefois nécessaires sur votre appareil durant cette période, nous garantissons par la présente la réparation gratuite (pièces de rechange et main-d’œuvre) ou (à la discrétion de Schuss) le remplacement du produit. Si, pour des raisons économiques, ni la réparation ni le remplacement ne sont possibles, nous nous réservons le droit d’établir une note de crédit pour la valeur actuelle. En cas de recours à la garantie, veuillez vous adresser à votre revendeur spécialisé ou à nous directement. Nous attirons l’attention sur le fait que les travaux de réparation qui n’ont pas été effectués par l’atelier contractuel agréé en Autriche mettent immédiatement fin à la validité de cette garantie. Cette garantie ne couvre pas :
- la réparation ou le remplacement de pièces en raison de l’usure normale
- les dommages dus au non-respect des instructions de service
- les dispositifs utilisés - même partiellement - à des fins commerciales
- les équipements présentant des dommages mécaniques liés à une influence extérieure (chute, choc, casse, utilisation inappropriée, etc.) ainsi qu’à l’usure normale de nature esthétique.
- l’équipement qui a été manipulé de manière incorrecte
- les unités qui n’ont pas été ouvertes par notre atelier de service agréé.
- les attentes des consommateurs qui ne sont pas satisfaites.
- les dommages causés par les forces majeures, l’eau, la foudre, la surtension.
- les unités dont la désignation du type et/ou le numéro de série ont été modifiés, supprimés, rendus illisibles ou enlevés.
- les services effectués en dehors de nos ateliers agréés, les frais de transport jusqu’à un atelier agréé ou jusqu’à notre entreprise avec trajet retour, ainsi que les risques associés. Nous attirons expressément l’attention sur le fait que pendant la période de garantie, une somme forfaitaire de 60 € (base indexée CPI 2010, juin 2015) sera facturée en cas d’erreur de manipulation ou si aucune erreur n’a été détectée. La période de garantie absolue de 2 ans à compter de la date d’achat n’est pas prolongée suite à la réalisation d’un service de garantie (réparation ou remplacement de l’appareil). La garantie de 2 ans n’est valable que sur présentation du justificatif d’achat (doit comporter le nom et l’adresse du revendeur ainsi que la désignation complète de l’appareil) et du certificat de garantie correspondant, sur lequel doivent être notés le type d’appareil ainsi que le numéro de série (visible sur la boîte et à l’arrière ou en bas de l’appareil) ! Sans présentation du certificat de garantie, seule la garantie légale s’applique ! Nous attirons expressément l’attention sur le fait que les droits de garantie légaux ne sont pas affectés par la présente garantie et restent intacts. La société Schuss Home Electronic GmbH et ses auxiliaires d’exécution répondent des dommages uniquement en cas de négligence grave ou intentionnelle. Dans tous les cas, la responsabilité quant au manque à gagner, aux économies escomptées mais non réalisées, aux dommages indirects ainsi qu’aux dommages résultant de réclamations de tiers est exclue. Les dommages causées aux données enregistrées ou pour celles-ci sont toujours exclus de la responsabilité pour dommages. Félicitations pour votre choix. Nous vous souhaitons beaucoup de plaisir avec votre appareil BLUEPALM ! ADRESSE Schuss Home Electronic GmbH 1140 Vienne, Scheringgasse 3 Tél : +43 (0)1/ 970 21 En cas de recours à la garantie, ce certificat de garantie doit être remis avec l’appareil à l’atelier de service agréé ou au revendeur auprès duquel vous avez acheté l’appareil ! Désignation du type : .................................................... Numéro de série : .........................................................S. 29
