BP-SP200W - Pannello solare BLUEPALM - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BP-SP200W BLUEPALM in formato PDF.

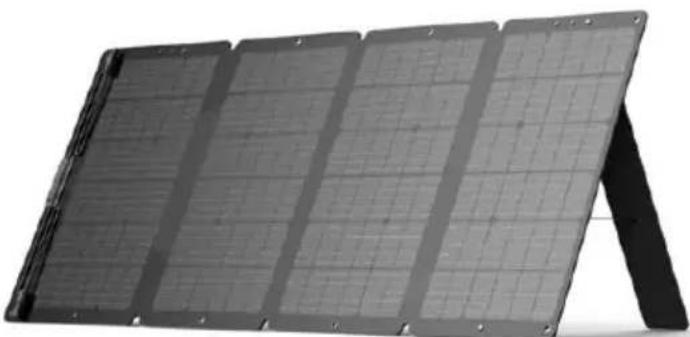

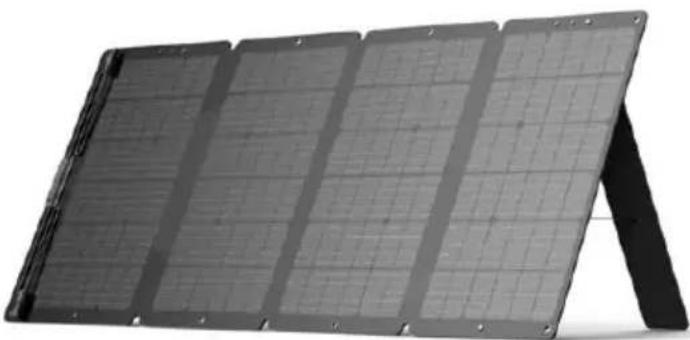

| Tipo di prodotto | Pannello solare pieghevole |
| Marca | BLUEPALM |
| Modello | BP-SP200W |
| Potenza nominale | 200 W ± 3% |
| Tensione a vuoto (Voc) | 22,95 V ± 5% |
| Corrente di cortocircuito (Isc) | 11,66 A ± 5% |
| Tensione alla massima potenza (Vmp) | 19,48 V ± 5% |
| Corrente alla massima potenza (Imp) | 10,57 A ± 5% |
| Tipo di cella | Silicio monocristallino |
| Dimensioni (spiegato) | 2075 × 681 × 35 mm |
| Dimensioni (piegato) | 681 × 555 × 65 mm |
| Peso | 8,7 kg |
| Temperatura di lavoro | da -10 °C a 65 °C |
| Porte di uscita | MC4 (solare) |
| Collegabile in serie | Sì, fino a 600 W (max 3 pannelli) |
| Materiale | Impermeabile, stagno, durevole |
| Garanzia | 2 anni (valida in alcuni paesi) |
| Uso previsto | Ricarica di stazioni energetiche BLUEPALM e dispositivi compatibili |
Domande frequenti - BP-SP200W BLUEPALM
Domande degli utenti su BP-SP200W BLUEPALM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pannello solare in formato PDF gratuitamente! Trova il tuo manuale BP-SP200W - BLUEPALM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BP-SP200W del marchio BLUEPALM.
MANUALE UTENTE BP-SP200W BLUEPALM
Manuale di istruzioni
Pannello solare
BP-SP120W
Il dispositivo è destinato alla ricarica dei dispositivi BLUEPALM Power Stations. Il dispositivo è destinato esclusivamente all'uso privato.
Adatto all'uso in aree esterne asciutte e soleggiate. I moduli fotovoltaici convertono l'energia solare in corrente continua e sono progettati per l'uso esterno.
Attualmente compatibile con i seguenti modelli, ma senza limitazioni a:
Importanti informazioni sulla sicurezza
Osservare attentamente le seguenti precauzioni di sicurezza.
Fare attenzione a non generare cortocircuiti. Evitare di conservare il prodotto insieme a oggetti metallici, come monete, gioielli, chiavi, ecc.
Non bagnare o riscaldare il prodotto, ad esempio mettendolo nel fuoco o in un liquido.
BLUEPALM
Non collocare il prodotto in un ambiente molto umido e polveroso.
Non smontare il dispositivo in alcun modo.
Non far cadere, appoggiare oggetti pesanti o urtare bruscamente il prodotto.
Collocare il prodotto in un luogo non accessibile a persone prive di esperienza e di conoscenze specifiche, a meno che non vi sia una supervisione o una guida da parte di personale responsabile della loro sicurezza.
Evitare che i bambini utilizzino questo prodotto.
Non coprire il prodotto con asciugamani o indumenti durante l'uso.
Il surriscaldamento durante la carica è un fenomeno normale, tuttavia prestare attenzione.
Scollegare il prodotto tempestivamente quando gli apparecchi sono completamente carichi.
Utilizzare il prodotto normalmente ed evitare scosse elettriche.
Smaltire il prodotto secondo le norme vigenti.
I bambini di età superiore a 3 anni e inferiore a 8 anni possono accendere o spegnere l'apparecchio solo sotto supervisione di un adulto o se sono stati istruiti sull'uso sicuro e comprendono i pericoli che ne derivano, a condizione che l'apparecchio sia posizionato o installato nel suo normale luogo di utilizzo. I bambini di età superiore a 3 anni e inferiore a 8 anni non devono essere autorizzati a inserire la spina nella presa, a
BLUEPALM
modificare le impostazioni, a pulire l'apparecchio o a eseguire interventi di manutenzione sull'apparecchio.
È vietato adattare o modificare in qualsiasi modo le proprietà di questo apparecchio. Utilizzare solo parti di ricambio e accessori raccomandati dal produttore (la mancata osservanza di questa indicazione può comportare la perdita della copertura della garanzia).
Per eventuali riparazioni dell'apparecchio, della spina di alimentazione o del cavo, rivolgersi sempre al servizio clienti autorizzato dal produttore.
Non permettere ai bambini di giocare con l'apparecchio.
Non toccare la spina con le mani bagnate per evitare scosse elettriche.
Rimuovere l'imballaggio e verificare che l'apparecchio non sia danneggiato. In caso di dubbio, non utilizzare l'apparecchio e rivolgersi al rivenditore.
Utilizzare l'apparecchio solo in conformità alle indicazioni contenute nelle presenti istruzioni per l'uso. Qualsiasi altro utilizzo non raccomandato dal produttore può provocare incendi, scosse elettriche o lesioni personali.
I sacchetti di plastica possono essere pericolosi; per evitare il pericolo di soffocamento, tenerli lontani da neonati e bambini.
Non lasciare mai i bambini incustoditi in presenza del materiale di imballaggio. Il materiale di imballaggio rappresenta un rischio di soffocamento, in quanto, spesso, i
BLUEPALM
bambini sottovalutano tali rischi. Tenere sempre i bambini lontani dai materiali di imballaggio.
Durante il trasporto e l'installazione dei componenti meccanici ed elettrici, fare attenzione a tenere i bambini lontani dal sistema e dal luogo di installazione.
Si raccomanda di coprire completamente la superficie di ricezione della luce del modulo con materiale opaco durante l'installazione e di scollegare i terminali positivo e negativo per evitare problemi di generazione di energia.
Durante l'installazione o la risoluzione dei problemi di un impianto fotovoltaico, non indossare anelli metallici, cinturini, orecchini, anelli al naso, anelli alle labbra o altri dispositivi metallici e utilizzare solo strumenti isolati approvati per l'installazione degli impianti elettrici.
Attenersi alle istruzioni di sicurezza per tutti gli altri componenti utilizzati nel sistema, compresi cavi, connettori, regolatori, regolatori di carica, inverter, batterie e altre batterie ricaricabili, ecc.
Utilizzare esclusivamente le apparecchiature, i connettori, i cablaggi e le staffe pertinenti all'installazione di questo sistema di moduli fotovoltaici. Utilizzare sempre moduli dello stesso tipo in un determinato impianto fotovoltaico. I diodi di bypass sono stati integrati nella scatola di giunzione di tutti i moduli.
Per qualsiasi modulo singolo o combinazione di più moduli collegati in serie, l'area della sezione trasversale del cavo e la capacità del connettore devono essere adeguate alla corrente di cortocircuito massima del sistema, altrimenti il cavo e il
BLUEPALM
connettore si surriscaldano a correnti elevate. I fusibili CC devono essere adeguati al grado di protezione da sovracorrente del modulo.
In condizioni esterne normali, le correnti e le tensioni generate dal modulo saranno diverse da quelle indicate nella scheda tecnica, a seconda delle condizioni atmosferiche e della temperatura ambiente. I dati specificati sulla targhetta sono valori previsti in condizioni di prova standard.
Durante l'installazione dei sistemi, rispettare tutte le leggi e le normative locali, regionali e nazionali. Per l'installazione su un veicolo o un'imbarcazione, osservare le leggi e le normative locali e nazionali applicabili.
Quando si installa il prodotto sul tetto di un veicolo, assicurarsi che il tetto sia ignifugo: Il luogo di installazione deve essere privo di materiali infiammabili. I terminali positivo e negativo del pannello solare devono essere completamente scollegati prima dell'installazione. Per l'installazione elettrica utilizzare esclusivamente strumenti isolati e omologati.
Riciclaggio, smaltimento e dichiarazione di conformità
 | RICICLAGGIOI materiali di imballaggio possono essere riciclati. Si raccomanda di smaltirli nella raccolta differenziata. |
 | SMALTIMENTOIl pittogramma raffigurante un portarifiuti barrato da una croce indica che gli apparecchi elettrici ed elettronici devono essere smaltiti separatamente dai rifiuti domestici (RAEE). Gli apparecchi elettrici ed elettronici possono contenere materiali nocivi e pericolosi per l'ambiente. Non smaltirli nei rifiuti residui non differenziati, ma presso un centro di raccolta |
BLUEPALM
| autorizzato per i rifiuti di apparecchiature elettriche ed elettroniche. Così facendo, si contribuirà a preservare le risorse e a proteggere l'ambiente. Per ulteriori informazioni, consultare il rivenditore o le autorità locali. Direttiva 2012/19/UE | |
 | DICHIARAZIONE DI CONFORMITÀCon la presente si conferma che il presente articolo è conforme ai requisiti essenziali, ai regolamenti e alle linee guida dell'UE. La dichiarazione di conformità dettagliata può essere consultata in qualsiasi momento al seguente link:https://www.schuss-home.at/downloads |
Con riserva di modifiche tecniche e rettifiche.
Elenco dei contenuti
 |  |  |  |
| Custodia protettiva e cavalletto | Pannello solare | Cavo da MC4 a DC7909*1 | Manuale d'uso |
Modalità d'uso
Gli impianti fotovoltaici devono essere installati solo da personale qualificato con competenze e conoscenze professionali adeguate. Il personale addetto all'installazione si assume tutti i rischi di infortunio che possono verificarsi durante l'installazione, tra i quali, a titolo esemplificativo e non esaustivo, il rischio di scosse elettriche. Assicurarsi che i moduli siano conformi ai requisiti tecnici generali del sistema e che gli altri componenti del sistema non danneggino i moduli dal punto di vista meccanico o elettrico. I moduli possono essere collegati in serie al fine di incrementare la tensione o in parallelo per incrementare la corrente. In un collegamento in serie, il terminale positivo di un modulo viene trasferito al terminale negativo del secondo modulo. In un collegamento in
BLUEPALM
parallelo, i terminali positivi di un modulo e del secondo modulo sono collegati, così come i loro terminali negativi.

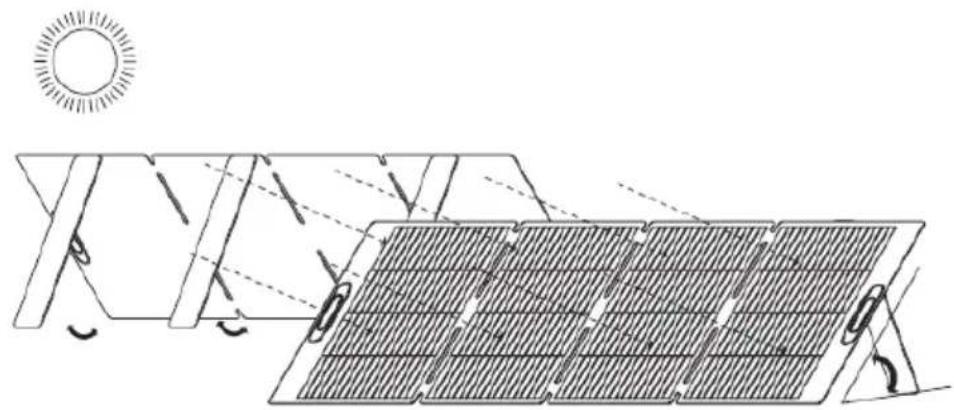

- Aprire la scheda di ricarica solare e cercare di fare in modo che la luce del sole raggiunga verticalmente (90°) la scheda di ricarica solare.

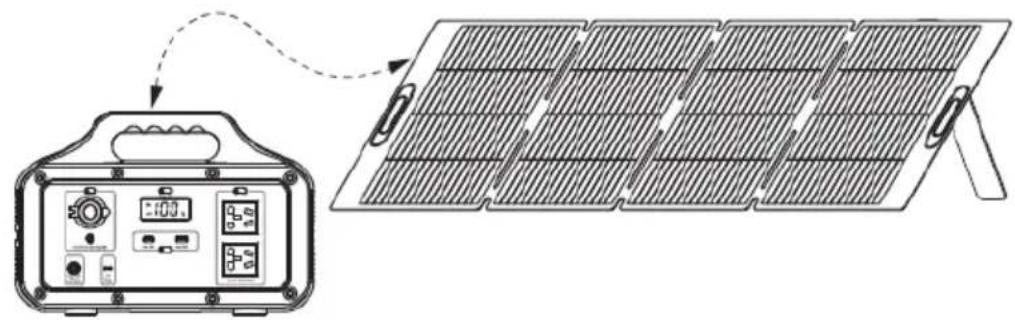

- Collegare il dispositivo di accumulo di energia/telefono cellulare/pad come indicato.
Due modi per ottenere più energia!
Quando la luce illumina la superficie di ricezione della luce del modulo solare, quest'ultimo genera elettricità in corrente continua con una tensione superiore a 24 V. Se i moduli sono collegati in serie, la tensione totale è pari alla somma delle tensioni di ciascun modulo.
BLUEPALM
- Collegare due pannelli fotovoltaici a due porte (il collegamento parallelo non è compatibile).

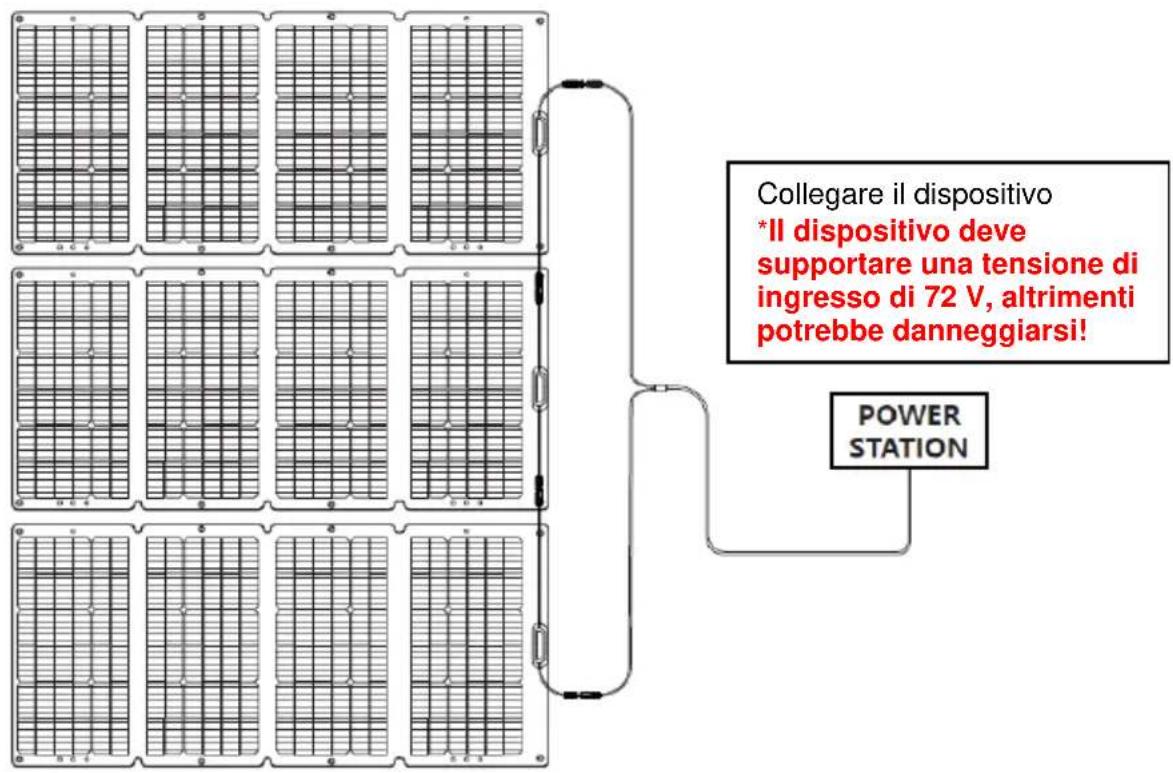

- Catena di 3 pannelli fotovoltaici per ricaricare il dispositivo.
Domande frequenti
BLUEPALM
D1: Che tipo di dispositivi possono essere caricati tramite i pannelli fotovoltaici?
Ciascun pannello fotovoltaico dispone di una coppia di porte MC4. È possibile utilizzare un cavo di prolunga solare per caricare i dispositivi tramite le porte MC4.
D2: Il pannello solare è in grado di erogare l'intera potenza di 120/200 watt?
Sì, è in grado di farlo in condizioni ottimali. Dipende dalle condizioni atmosferiche e dall'angolo tra la luce solare e i pannelli.
D3: Il pannello solare è impermeabile?
Il pannello solare è realizzato in materiale impermeabile, resistente e facile da trasportare.
D4: Posso collegare più pannelli fotovoltaici tra loro per utilizzarli?
Grazie alla funzione di concatenamento, è possibile collegare un massimo di tre pannelli fotovoltaici tramite il cavo MC4.
Testare i moduli collegati prima di collegarli al sistema; testare sempre tutti i componenti elettrici ed elettronici del sistema prima di metterlo in funzione e seguire sempre le istruzioni fornite con ciascun componente e apparecchiatura. Per testare le prestazioni elettriche del modulo, il modulo è generalmente esposto alla luce del sole e non deve essere collegato a un carico. Prestare attenzione alla propria sicurezza personale quando si effettuano tali misurazioni. Se si verifica una produzione di energia fuori dalla norma, risolvere il problema seguendo i passaggi indicati di seguito:
- Controllare tutti i cablaggi per assicurarsi che non vi siano circuiti aperti o collegamenti difettosi
- Controllare la tensione a circuito aperto di ciascun modulo
BLUEPALM
- Controllare la tensione a circuito aperto con il modulo completamente coperto da materiale opaco; quindi rimuovere il materiale opaco e misurare la tensione a circuito aperto ai suoi terminali e confrontarla.
Se esposto alla luce solare diretta, un singolo modulo è in grado di generare tensioni CC superiori a 24 V. L'esposizione a tensioni CC di 24 V o superiori è potenzialmente pericolosa. Possono verificarsi archi elettrici quando si scollegano cavi collegati ai componenti fotovoltaici esposti alla luce del sole.
Tali archi elettrici possono provocare ustioni o incendi. Operare con particolare attenzione, altrimenti si potrebbero verificare ulteriori problemi. È quindi importante proteggersi dall'elettricità!
BLUEPALM
Specifiche tecniche
| Pannello fotovoltaico da 120W |
| Potenza nominale: 120W ± 5% |
| Voc: 24,4V ± 5% |
| Isc: 6,60A ± 5% |
| Vmp: 19,8V ± 5% |
| Imp: 6,23A ± 5% |
| Temperatura di esercizio: -20~60°C |
| Tipo di cella: Silicio monocristallino |
| Generale |
| Peso: 6KG (8,8 libbre) |
| Dimensioni del pannello non ripiegato: 1370*616*4 MM |
| Dimensioni del pannello ripiegato: 616*381*45MM |
| Porte di uscita |
| Porta solare MC4 in uscita |
| Concatenabile: Sì, fino a 360W |
| Pannello fotovoltaico da 200W |
| Potenza nominale: 200W ± 3% |
| Voc: 22,95V ± 5% |
| Isc: 11,66A ± 5% |
| Vmp: 19,48V ± 5% |
| Imp: 10,57A ± 5% |
| Temperatura di esercizio: -10~65°C |
| Tipo di cella: Silicio monocristallino |
| Generale |
| Peso: 8,7KG (19,2 libbre) |
| Dimensioni del pannello non ripiegato: 2075*681*35 MM |
| Dimensioni del pannello ripiegato: 681*555*65MM |
| Porte di uscita |
| Porta solare MC4 in uscita |
| Concatenabile: Sì, fino a 600 W |
BLUEPALM
GARANZIA
Con questo prodotto di qualità BLUEPALM, si è scelto l'innovazione, la durata e l'affidabilità.
Per questa unità BLUEPALM, garantiamo un periodo di garanzia di 2 anni dalla data di acquisto, valido in Austria, Germania, Svezia, Paesi Bassi, Romania, Repubblica Ceca, Slovakchia! Se, contrariamente alle aspettative, durante questo periodo si rendessero necessari interventi di assistenza sul proprio apparecchio, garantiamo la riparazione gratuita (ricambi e manodopera), oppure (a discrezione di Schuss) la sostituzione del prodotto. Se per motivi economici non è possibile né la riparazione né la sostituzione, ci riserviamo il diritto di emettere una nota di credito per il valore corrente. In caso di richieste di garanzia, rivolgersi al proprio rivenditore specializzato o direttamente a noi. Desideriamo sottolineare che gli interventi di riparazione non eseguiti dall'officina autorizzata in Austria pongono immediatamente fine alla validità della presente garanzia.
La presente garanzia non copre:
- Riparazione o sostituzione di parti a causa della normale usura
• Danni dovuti all'inosservanza delle istruzioni d'uso
• Dispositivi utilizzati, anche solo in parte, per scopi commerciali - Apparecchiature danneggiate meccanicamente da influssi esterni (caduta, urto, rottura, uso improprio, ecc.), nonché usura di natura estetica.
• Apparecchiature maneggiate in modo improprio - Unità che non sono state aperte dal nostro laboratorio di assistenza autorizzato.
• Le aspettative dei consumatori non sono state soddisfatte.
• Danni causati da forza maggiore, acqua, fulmini, sovratensione. - Unità in cui la designazione del tipo e/o il numero di serie sull'unità sono stati modificati, cancellati, resi illeggibili o rimossi.
- I servizi prestati al di fuori delle nostre officine autorizzate, i costi di trasporto verso un'officina autorizzata o verso di noi e ritorno, nonché i rischi associati.
Segnaliamo espressamente che, durante il periodo di garanzia, in caso di errori di funzionamento o se non è stato rilevato alcun errore, verrà addebitato un importo forfettario di 60 euro,- (base indicizzata CPI 2010, giugno 2015).
Il periodo di garanzia assoluta di 2 anni dalla data di acquisto non è prolungato dalla fornitura di servizi di garanzia (riparazione o sostituzione dell'unità). La garanzia di 2 anni è valida solo previa presentazione della ricevuta d'acquisto (che deve contenere il nome e l'indirizzo del rivenditore e la denominazione completa dell'apparecchio) e del relativo certificato di garanzia, sul quale devono essere annotati il tipo di apparecchio e il numero di serie (visibile sulla confezione e sul retro o sul fondo dell'apparecchio)! Senza la presentazione del certificato di garanzia, si applica unicamente la garanzia legale! Si precisa espressamente che i diritti di garanzia previsti dalla legge non vengono intaccati dalla presente garanzia e rimangono invariati. Schuss Home Electronic GmbH e i suoi ausiliari rispondono dei danni solo in caso di grave negligenza o dolo. In ogni caso, è esclusa la responsabilità per perdita di profitto, risparmi attesi ma non realizzati, danni conseguenti e danni derivanti da rivendicazioni di terzi. I danni ai o per i dati registrati sono sempre esclusi dalla responsabilità per danni.
Congratulazioni per la vostra scelta. Vi auguriamo di trarre il meglio dal vostro apparecchio BLUEPALM!
INDIRIZZO
Schuss Home Electronic GmbH
1140 Vienna, Scheringgasse 3
Tel.: +43 (0)1/ 970
Designazione del tipo: ....
In caso di richiesta di garanzia, il presente certificato di garanzia deve essere consegnato insieme all'apparecchio all'officina di assistenza autorizzata o al rivenditore presso il quale è stato acquistato l'apparecchio!
