BRUKSANVISNING BP-SP200W BLUEPALM

Enheten är avsedd för laddning av BLUEPALM Power Stations-enheter. Enheten är endast avsedd för privat bruk. Lämplig för användning i torra, soliga utomhusområden. Solcellsmodulerna omvandlar solenergi till DC-elektricitet och de är designade för utomhusbruk.

För närvarande kompatibel med nedanstående modeller men inte begränsade till:

Viktig säkerhetsinformation

Observera följande säkerhetsföreskrifter noggrant.

Gör inte en kortslutning. Undvik att förvara produkten tillsammans med metallföremål, såsom mynt, smycken, nycklar osv.

Vattna eller värm inte produkten, som att placera den i eld eller vätska.

BLUEPALM

Placera inte produkten i en mycket fuktig och dammig miljö.

Ta inte isär enheten på något sätt.

Tappa inte, lägg inte tunga föremål på eller påverka inte produkten kraftigt.

Placera denna produkt på en plats där den inte kan nås av personer som saknar erfarenhet och relevant kunskap om det inte finns övervakning eller vägledning av personal som ansvarar för deras säkerhet.

Barn får inte använda produkten.

Täck inte över produkten med handdukar eller kläder när du använder den.

Att bli varm när du laddar är ett normalt, var försiktig.

Koppla från produkten i tid om apparaterna är fulladdade.

Använd produkten normalt och undvik elektriska stötar.

Vänligen hantera skroten enligt bestämmelserna.

Barn över 3 och under 8 år får endast slå på eller stänga av apparaten under uppsikt eller om de har blivit instruerade i hur den ska användas på ett säkert sätt och förstår de risker som uppstår, under förutsättning att apparaten är placerad eller installerad på den normala användningsplatsen. Barn över 3 och under 8 år får inte sätta in kontakten i uttaget, ändra inställningarna, rengöra apparaten eller utföra användarunderhåll på apparaten.

Det är förbjudet att på något sätt anpassa eller ändra egenskaperna hos denna apparat. Använd endast reservdelar

BLUEPALM

och tillbehör som rekommenderas av tillverkaren (underlåtenhet att göra detta kan leda till att garantin går förlorad).

För eventuella reparationer av apparaten, nätkontakten eller kabeln, kontakta alltid kundtjänst som auktoriserats av tillverkaren.

Låt inte barn leka med apparaten.

För att undvika elektriska stötar, rör inte kontakten med våta händer.

Ta bort förpackningen och kontrollera att apparaten inte är skadad. Om du är tveksam, använd inte apparaten utan kontakta din återförsäljare.

Använd endast denna apparat i enlighet med riktlinjerna i denna bruksanvisning. All annan användning som inte rekommenderas av tillverkaren kan leda till brand, elektriska stötar eller personskador.

Plastpåsar kan vara farliga, för att undvika kvävningsrisk håll plastpåsarna borta från spädbarn och barn.

Lämna aldrig barn utan tillsyn med förpackningsmaterialet. Det finns risk för kvävning i förpackningsmaterialet. Barn underskattar ofta sådana risker. Håll alltid barn borta från förpackningsmaterial.

Vid transport och installation av mekaniska och elektriska komponenter, var noga med att hålla barn borta från systemet och installationsplatsen.

BLUEPALM

Det rekommenderas att den ljusmottagande ytan på modulen är helt täckt med ogenomskinligt material under installationen och att de positiva och negativa terminalerna kopplas bort för att förhindra problem som uppstår vid elproduktion.

Vid installation eller felsökning av ett PV-system, använd inte metallringar, remmar, örhängen, näsringar, läppringar eller andra metallanordningar, och använd endast isolerade verktyg som är godkända för elektrisk installation.

Vänligen följ säkerhetsinstruktionerna för alla andra komponenter som används i systemet, inklusive kablar, kontakter, kontroller, laddningsregulatorer, växelriktare, batterier och andra laddningsbara batterier osv.

Använd endast relevant utrustning, kontakter, kablar och fästen som är tillämpliga för installationen av detta solcellsmodulsystem. Använd alltid moduler av samma typ i ett visst PV-system. Bypass-dioder har integrerats i kopplingsdosan för alla moduler.

För varje enskild modul eller kombination av mer än en modul anslutna i serie måste kabelns area och kontaktens kapacitet passa systemets maximala kortslutningsström, annars kommer kabeln och kontakten att överhettas vid höga strömmar. DC-säkringar måste vara lämpliga för modulens överströmsskyddsklassificering.

Under normala utomhusförhållanden kommer de strömmar och spänningar som genereras av modulen att skilja sig från de som anges i databladet, beroende på väder och omgivningstemperaturer. Data som anges på märkskylten är förväntade värden under standardtestförhållanden.

BLUEPALM

Vid installation av system, vänligen observera alla lokala, regionala och nationella lagar och lagstadgade föreskrifter. När du installerar dem på ett fordon eller fartyg, vänligen observera relevanta lokala och nationella lagar och förordningar.

När du installerar produkten på taket av ett fordon, se till att taket är skyddat mot brand: Installationsplatsen bör vara fri från brandfarliga material. Solpanelens plus- och minuspoler ska kopplas bort helt innan installation. Använd endast godkända isolerade verktyg för elinstallation.

Återvinning, bortskaffning och försäkran om överensstämmelse

	ÄTERVINNINGFörpackningsmaterialet kan återvinnas. Bortskaffa det som separerat avfall.
	BORTSKAFFANDEPiktogrammet med den överkorsade soptunnan anger att elektriska och elektroniska apparater måste kasseras separat från hushållsavfall (WEEE). Elektriska och elektroniska apparater kan innehålla skadliga och miljöfarliga material. Släng dem inte som osorterat restavfall, utan hos en registrerad insamlingscentral för avfall från elektrisk och elektronisk utrustning. Genom att göra det hjälper du till att spara resurser och skydda miljön. Kontakta din återförsäljare eller dina lokala myndigheter för ytterligare information. Direktiv 2012/19/EU
	FÖRSÄKRAN OM ÖVERENSSTÄMMELSEVi bekräftar härmed att denna artikel överensstämmer med EU:s grundläggande krav, förordningar och riktlinjer. Den detaljerade försäkran om överensstämmelse kan ses när som helst via följande länk:https://www.schuss-home.at/downloads

Förbehåll för fel och tekniska ändringar.

BLUEPALM

Stycklista

Skyddsväska och stöd	Solpanel	MC4 till DC7909-kabel*1	Användarmanual

Hur man använder

Solcellsanläggningar får endast installeras av kvalificerad personal med relevanta yrkeskunskaper och andra kunskaper. Installatörer ska bära all risk för skada som kan uppstå under installationen, inklusive, men inte begränsat till, risken för elektriska stötar. Se till att modulerna uppfyller allmänna systemtekniska krav och att andra systemkomponenter inte skadar modulerna mekaniskt eller elektriskt. Moduler kan kopplas i serie för att öka spänningen eller parallellt för att öka strömmen. I en seriekoppling överförs den positiva terminalen på en modul till den negativa terminalen på den andra modulen. I en parallellkoppling är de positiva terminalerna på en modul och den andra modulen anslutna, detta gäller även för deras negativa terminaler.

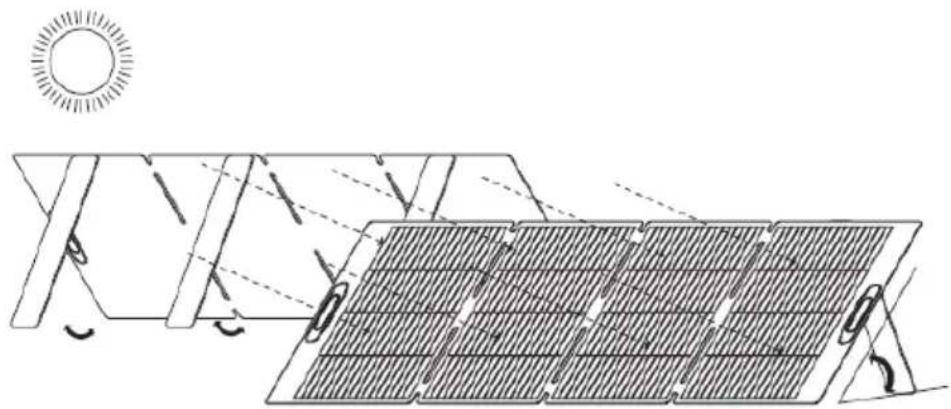

1. Öppna solcellsladdningsbrädan och försök få solljuset att lysa vertikalt 90° på solcellsladdningskortet.

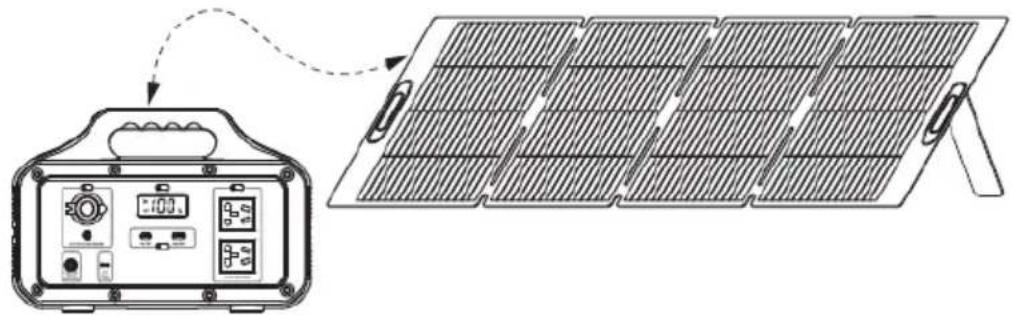

1. Anslut energilagringsenheten/mobiltelefonen/plattan efter behov.

BLUEPALM

Två sätt att få mer kraft!

När ljus lyser på solcellsmodulens ljusmottagande yta kommer solcellsmodulen att generera DC-elektricitet med en spänning på över 24 V. Om moduler är seriekopplade är den totala spänningen lika med summan av spänningen för varje modul.

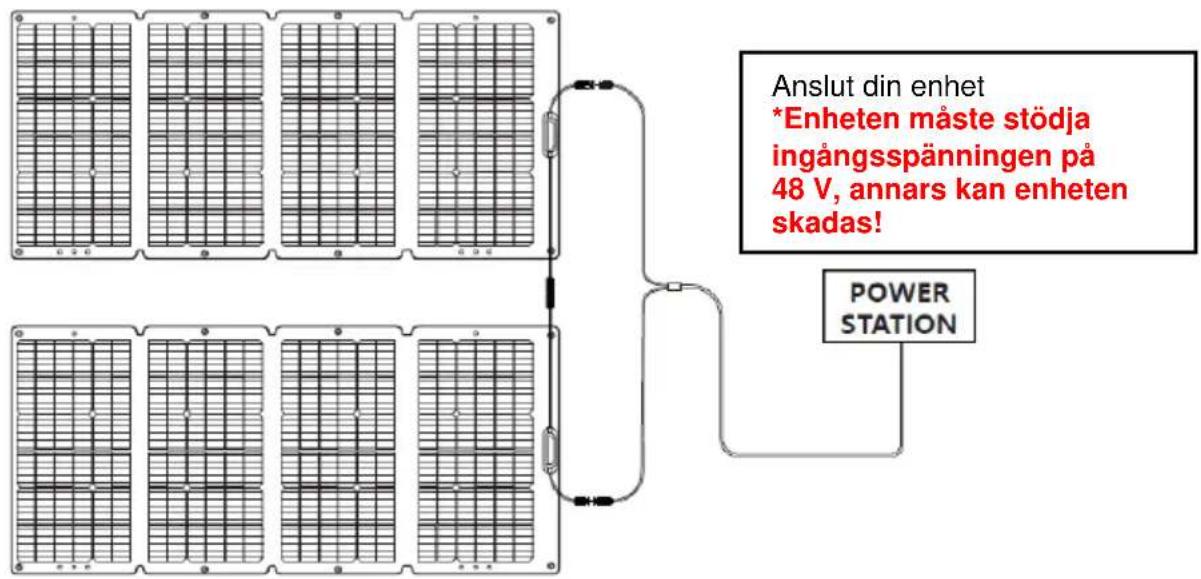

1. Anslut två solpaneler till två portar (parallel anslutning stöds inte).

Anslut din enhet *Enheten måste stödja ingångsspänningen på 48 V, annars kan enheten skadas! POWER STATION

BLUEPALM

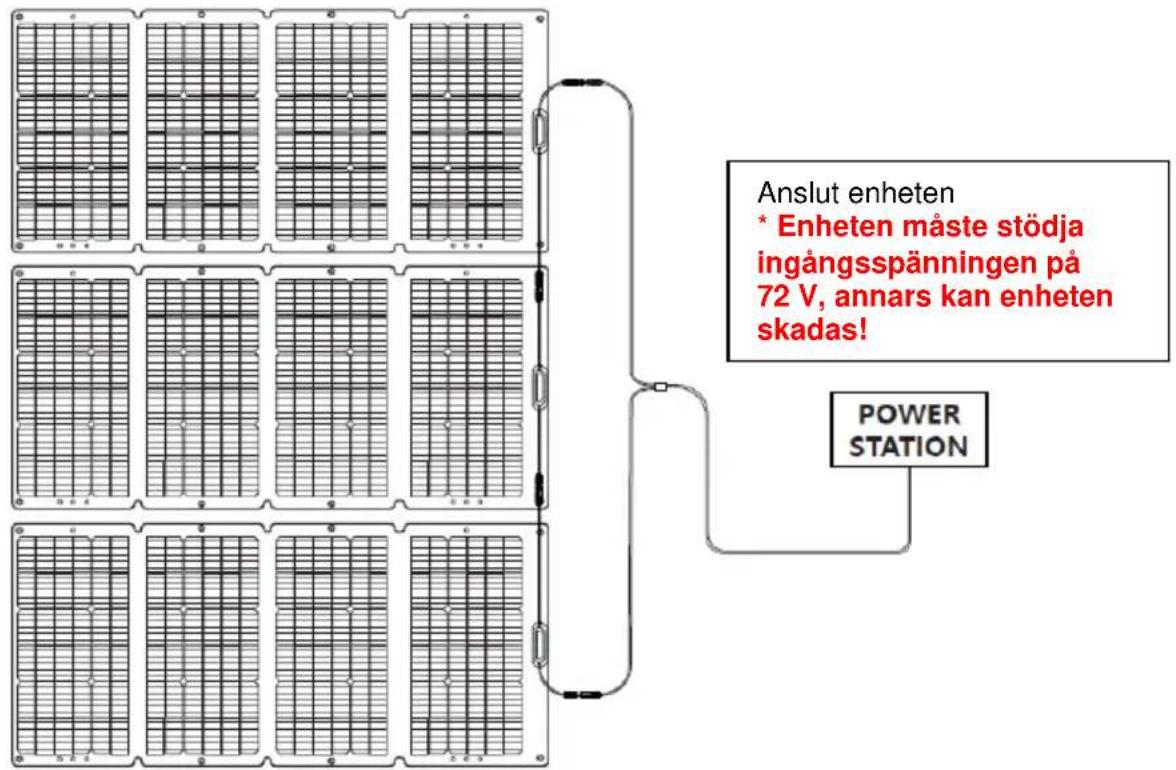

1. Kedja 3 solpaneler för att ladda enheten.

Anslut enheten * Enheten måste stödja ingångsspänningen på 72 V, annars kan enheten skadas! POWER STATION

Vanliga

Varje solpanel har ett par MC4-portar. Du kan använda en solcellsförlängningskabel för att ladda dina enheter via MC4-portar.

F2: Kan solpanelen ge ut hela effekten på 120/200 watt?

Ja, den kan göra detta när den är i bästa skick. Det beror på vädret och vinkeln mellan solljuset och panelerna.

F3: Är solpanelen vattentät?

Solpanelen är gjord av vattentätt material, vattentät, hållbar och lätt att transportera.

F4: Kan jag koppla ihop flera solpaneler och använda dem?

Tack vare den kedjebara funktionen kan du koppla samman max. tre solpaneler via MC4-kabel.

BLUEPALM

Testa anslutna moduler innan du ansluter dem till systemet; testa alltid alla elektriska och elektroniska komponenter i systemet innan systemet tas i drift, och följ alltid instruktionerna som medföljer varje del och utrustning. För att testa modulens elektriska prestanda utsätts modulen i allmänhet för solljus och får inte anslutas till en last. Var uppmärksam på din personliga säkerhet när du gör dessa mätningar. Om onormal kraftgenerering inträffar, felsök problemet genom att följa stegen nedan:

- Kontrollera alla kablar för att säkerställa att det inte finns några öppna kretsar eller dåliga anslutningar

- Kontrollera den öppna kretsspänningen för varje modul

- Kontrollera den öppna kretsspänningen med modulen helt täckt med ogenomskinligt material; ta sedan bort det ogenomskinliga materialet och mät den öppna kretsspänningen vid dess terminaler och jämför.

När den utsätts för direkt solljus kan en enda modul generera likspänningar som är större än 24 V. Exponering för likspänningar på 24 V eller högre är potentiellt farlig. Ljusbågsbildning kan uppstå vid bortkoppling av kablar som är anslutna till PV-komponenter som utsätts för solljus.

Sådana ljusbågar kan orsaka brännskador eller brand. Arbeta med särskild försiktighet, annars kan du drabbas av ytterligare problem. Skydda dig därför mot el!

BLUEPALM

Tekniska specifikationer

120 W solpanel

Märkeffekt: 120 W ± 5 %

Voc: 24,4 V ± 5 %

Isc: 6,60 A ± 5 %

Vmp: 19,8 V ± 5 %

Imp: 6,23 A ± 5 %

Arbetstemperatur: -20~60 °C

Celltyp: Monokristallint kisel

Allmänna

Vikt: 6 kg (8,8 lbs)

Ovikta mått: 1370*616*4 MM

Vikta mått: 616*381*45MM

Utgångsportar

MC4 Solar Port för utgång

Kedjebar: Ja, upp till 360 W

200 W solpanel

Märkeffekt: 200 W ± 3 %

Voc: 22,95 V ± 5 %

Isc: 11,66 A ± 5 %

Vmp: 19,48 V ± 5 %

Imp: 10,57 A ± 5 %

Arbetstemperatur: -10~65 °C

Celltyp: Monokristallint kisel

Allmänna

Vikt: 8,7kg (19,2 lbs)

Ovikta mått: 2075*681*35 MM

Vikta mått: 681*555*65 MM

Utgångsportar

MC4 Solar Port för utgång

Kedjebar: Ja, upp till 600 W

BLUEPALM

GARANTI

Med denna kvalitetsprodukt från BLUEPALM har du tagit ett beslut för innovation, hållbarhet och pålitlighet.

För denna BLUEPALM-enhet ger vi en garantitid på 2 år från inköpsdatum, giltig i Österrike, Tyskland, Sverige, Nederländerna, Rumänien, Tjeckien och Slovakien! Om, mot förmodan, servicearbete ändå skulle vara nödvändigt på din enhet under denna period, garanterar vi härmed att enheten repareras kostnadsfritt (reservdelar och arbetskraft) eller (efter Schuss bedömning) att byta ut produkten. Om varken reparation eller utbyte är möjligt av ekonomiska skäl förbehåller vi oss rätten att utfärda en kreditnota för det aktuella värdet. Kontakta din återförsäljare eller oss direkt vid garantianspråk. Vi vill påpeka att reparationsarbeten som inte har utförts av den auktoriserade kontraktsverkstaden i Österrike omedelbart upphäver denna garantis giltighet.

Denna garanti täcker inte:

• Reparation eller utbyte av delar på grund av normalt slitage
• Skador på grund av att bruksanvisningen inte har följts
  • Enheter som används - även endast delvis - för kommersiella ändamål
• utrustning som skadats mekaniskt av yttre påverkan (fall, slag, brott, felaktig användning osv.) samt slitage av estetisk karaktär.
  • Utrustning som har hanterats felaktigt
• Enheter som inte har öppnats av vår auktoriserade serviceverkstad.
• Konsumenternas förväntningar inte har uppfyllts.
• Skador orsakade av force majeure, vatten, blixtnedslag, överspänning.
• Enheter där typbeteckning och/eller serienummer på enheten har ändrats, raderats, gjorts oläsliga eller tagits bort.
• Tjänster utanför våra auktoriserade verkstäder, transportkostnaderna till auktoriserad verkstad eller till oss och tillbaka samt riskerna i samband med detta.

Vi påpekar uttryckligen att inom garantitiden kommer ett engångsbelopp på € 60,- (indexerad basis CPI 2010, juni 2015) att debiteras vid driftfel eller om inget fel har upptäckts.

Den absoluta garantitiden på 2 år från inköpsdatumet förlängs inte genom tillhandahållande av garantiservice (reparation eller utbyte av enheten). 2-årsgarantin gäller endast mot uppvisande av inköpskvitto (måste innehålla återförsäljarens namn och adress samt apparatens fullständiga beteckning) och motsvarande garantibevis, på vilket typ av apparat samt serienummer (synligt på kartongen och på baksidan eller undersidan av apparaten) måste vara noterade! Utan uppvisande av garantibevis gäller endast den lagstadgade garantin! Vi påpekar uttryckligen att de lagstadgade garantirättigheterna inte påverkas av denna garanti och fortsätter att gälla i oförminskad omfattning. Schuss Home Electronic GmbH och dess ställföreträdare är endast ansvariga för skador vid grov vårdslöshet eller uppsåt. I vilket fall som helst är ansvar för utebliven vinst, förväntade men inte realiserade besparingar, följdskador och skador från tredje mans anspråk uteslutet. Skador på eller för registrerade data är alltid undantagna från skadeståndsansvaret.

Grattis till ditt val. Vi önskar dig mycket nöje med din BLUEPALM-apparat!

ADRESS

Schuss Home Electronic GmbH

1140 Wien, Scheringgasse 3

Tel.: [phone]

Typbeteckning: ....

Serienummer: ....

_Vid garantianspråk måste detta garantibevis överlämnas tillsammans med enheten till den auktoriserade serviceverkstaden eller den återförsäljare som du har köpt enheten av!
