MANUAL DE UTILIZARE BP-SP200W BLUEPALM

Numero di serie: ....

Utilizarea preconizată

Dispozitivul este destinat încărcării centralelor electrice BLUEPALM. Dispozitivul este destinat exclusiv utilizării doar în scop privat.

Potrivit pentru utilizarea în zonele exterioare uscate și însorite. Modulele solare convertesc energia solară în electricitate de curent continuu și sunt proiectate pentru utilizare în aer liber.

În prezent, dispozitivul este compatibil cu modelele de mai jos, dar fără a se limita la acestea:

Informații importante privind siguranța

Respectați cu atenție următoarele măsuri de siguranță.

Nu generați un scurtcircuit. Evitați să depozitați produsul împreună cu obiecte metalice, cum ar fi monede, bijuterii, chei, etc.

BLUEPALM

Nu udați și nu încălziți produsul, cum ar fi prin introducerea acestuia în foc sau în lichid.

Nu așezați produsul într-un mediu foarte umed și prăfuit.

Nu dezasamblati dispozitivul în niciun fel.

Nu scăpați, nu depozitați obiecte grele pe produs și nu loviți puternic produsul.

Pozitionați acest produs într-un loc în care nu poate fi accesibil persoanelor fără experiență și cunoștințe relevante, cu excepția cazului în care există supraveghere sau îndrumare din partea personalului responsabil pentru siguranța acestora.

Evitați utilizarea acestui produs de către copii.

Nu acoperiți produsul cu prosoape sau haine în timpul folosirii sale.

Încălzirea care se produce în timpul încărcării este un fenomen normal. Aveți grijă.

Deconectați la timp aparatele conectate la produs, dacă sunt complet încărcate.

Utilizați produsul în condiții normale și evitați electrocutarea.

Eliminați reziduurile în conformitate cu reglementările în vigoare.

Copiii cu vârsta de peste 3 ani și sub 8 ani pot porni sau opri aparatul numai sub supraveghere sau dacă au fost instruiti cu privire la utilizarea în siguranță a acestuia și înțeleg pericolele care pot apărea, cu condiția ca aparatul să fie poziționat sau instalat în locul său normal de utilizare. Copiilor cu vârsta de

BLUEPALM

peste 3 ani și de sub 8 ani nu trebuie să li se permită să introducă stecherul în priză, să modifice setările, să curețe aparatul sau să efectueze lucrări de întreținere la aparat.

Este interzisă adaptarea sau modificarea în orice mod a proprietăților acestui aparat. Utilizați numai piese de schimb și accesorii recomandate de producător (în caz contrar, puteți pierde acoperirea garanției).

Pentru orice reparație a aparatului, a ștecherului de alimentare sau a cablului, contactați întotdeauna serviciile pentru clienti, autorizate de producător.

Nu le permiteți copiilor să se joace cu aparatul.

Pentru a evita electrocutarea, nu atingeți ștecherul cu mâinile umede.

Scoateți din ambalaj și verificați dacă aparatul nu este deteriorat. Dacă aveți îndoieli, nu utilizați aparatul și contactați distribuitorul.

Utilizați acest aparat numai în conformitate cu instrucțiunile din acest manual de utilizare. Orice altă utilizare nerecomandată de producător poate duce la incendii, electrocutare sau vătămări corporale.

Pungile de plastic pot fi periculoase; pentru a evita pericolul de sufocare, nu lăsați pungile de plastic la îndemâna bebelușilor și copiilor.

Nu lăsați materialul de ambalare în preajma copiilor nesupravegheați. Există riscul de sufocare în materialul de ambalare. Adesea, copiii nu își dau seama de astfel de riscuri.

BLUEPALM

Nu lăsați niciodată materialele de ambalare în preajma copiilor.

Când transportați și instalați orice componente mecanice și electrice, aveți grijă să țineți copiii departe de sistem și de locul de instalare.

Se recomandă ca suprafața de recepție a luminii a modulului să fie complet acoperită cu un material opac în timpul instalării și ca bornele pozitive și negative să fie deconectate, pentru a preveni problemele legate de generarea de energie.

Atunci când instalați sau depanați un sistem fotovoltaic, nu purtați inele metalice, curele, cercei, cercei în nas sau în buze ori alte dispozitive metalice și utilizați numai unelte izolate, aprobate pentru instalații electrice.

Respectați instrucțiunile de siguranță pentru toate celelalte componente utilizate în sistem, inclusiv cabluri, conectori, controlere, regulatoare de încărcare, invertoare, baterii și alte baterii reîncărcabile etc.

Pentru instalarea acestui sistem de module solare, folosiți numai echipamentele, conectorii, cablurile și suporturile relevante aplicabile. Utilizați întotdeauna module de același tip într-un anumit sistem fotovoltaic. Diodele de by-pass (de ocolire) au fost integrate în cutia de joncțiune pentru toate modulele.

Pentru un singur modul sau o combinație de mai multe module conectate în serie, suprafața secțiunii transversale a cablului și capacitatea conectorului trebuie să corespundă curentului maxim de scurtcircuit al sistemului; în caz contrar, cablul și

BLUEPALM

conectorul se vor supraîncălzi la intensități mari ale curentului. Siguranțele de curent continuu trebuie să fie adecvate pentru puterea nominală de protecție la supracurent a modulului.

În condiții normale în exterior, intensitățile curentului și tensiunile generate de modul vor fi diferite de cele enumerate în fișa tehnică, în funcție de condițiile meteorologice și de temperatura mediului ambiant. Datele specificate pe plăcuța de identificare sunt valori așteptate în condiții de testare standard.

La instalarea sistemelor, respectați toate legile și reglementările legale locale, regionale și naționale. Atunci când le instalați pe un vehicul sau pe o navă, respectați legile și reglementările locale și naționale relevante.

Atunci când instalați produsul pe acoperișul unui vehicul, asigurați-vă că acoperișul este protejat împotriva incendiilor: În locul de instalare nu trebuie să existe materiale inflamabile. Bornele pozitive și negative ale panoului solar trebuie să fie complet deconectate înainte de instalare. Utilizați numai unelte izolate aprobate pentru instalarea electrică.

Reciclare, eliminare și declarație de conformitate

	RECICLAREMaterialele de ambalare pot fi reciclate. Se recomandă să le eliminați ca deșeuri sortate.
	DISPOZITIEPictograma cu pubela barată cu o cruce indică faptul că aparatele electrice și electronice trebuie eliminate separat de deșeurile menajere (DEEE). Aparatele electrice și electronice pot conține materiale nocive și periculoase pentru mediu. Nu le aruncați în deșeurile reziduale resortate, ci predați-le unui

BLUEPALM

	centru de colectare înregistrat pentru deșeuri de echipamente electrice și electronice. Astfel, veți contribui la conservarea resurselor și la protejarea mediului înconjurător. Pentru informații suplimentare, adresați-vă distribuitorului dumneavoastră sau autorităților locale. Directiva 2012/19/UE
	DECLARATIE DE CONFORMITATEPrin prezenta, certificăm faptul că acest articol respectă cerințele, reglementările și orientările esențiale ale UE.Declarația detaliată de conformitate poate fi consultată oricând la linkul următor:https://www.schuss-home.at/downloads

Ne rezervăm dreptul de a efectua modificări care corectează erori și modificări tehnice.

Lista cu pachete

Carcasă de protectie și suport	Panou solar	Cablu MC4 la DC7909*1	Manual de utilizare

Modul de utilizare

Sistemele solare fotovoltaice trebuie să fie instalate numai de către personal calificat, cu competențe și cunoștințe profesionale relevante. Instalatorii își asumă toate riscurile de vătămare corporală care pot apărea în timpul instalării, inclusiv, dar fără a se limita la riscul de electrocutare. Asigurați-vă că modulele sunt conforme cu cerințele tehnice generale ale sistemului și că alte componente ale sistemului nu vor deteriora modulele din punct de vedere mecanic sau electric. Modulele pot fi conectate în serie pentru a crește tensiunea sau în paralel pentru a crește intensitatea curentului. Într-o conexiune în serie, borna pozitivă a unui modul este transferată la borna negativă a celui de-al doilea modul. Într-o

BLUEPALM

conexiune în paralel, bornele pozitive ale unui modul și ale celui de-al doilea modul sunt conectate între ele, la fel ca și bornele lor negative.

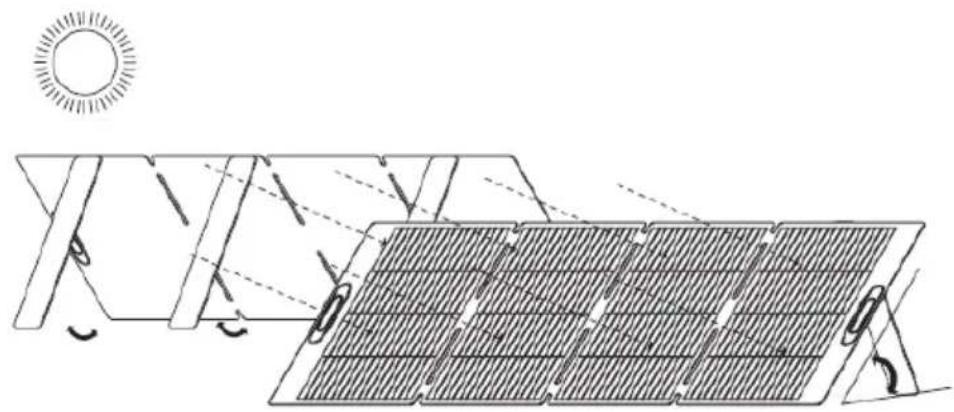

1. Deschideți placa de încărcare solară și încercați să o poziționați pentru ca lumina soarelui să lumineze vertical

90° pe aceasta.

1. Conectați dispozitivul de stocare a energiei/telefonul mobil/suportul de tip tabletă, după cum este necesar.

Două moduri de a obține mai multă putere!

BLUEPALM

Atunci când razele soarelui luminează suprafața de recepție a luminii de pe modulul solar, acesta va genera electricitate sub formă de curent continuu, cu o tensiune de peste 24 V. Dacă modulele sunt conectate în serie, tensiunea totală este egală cu suma tensiunii fiecărui modul.

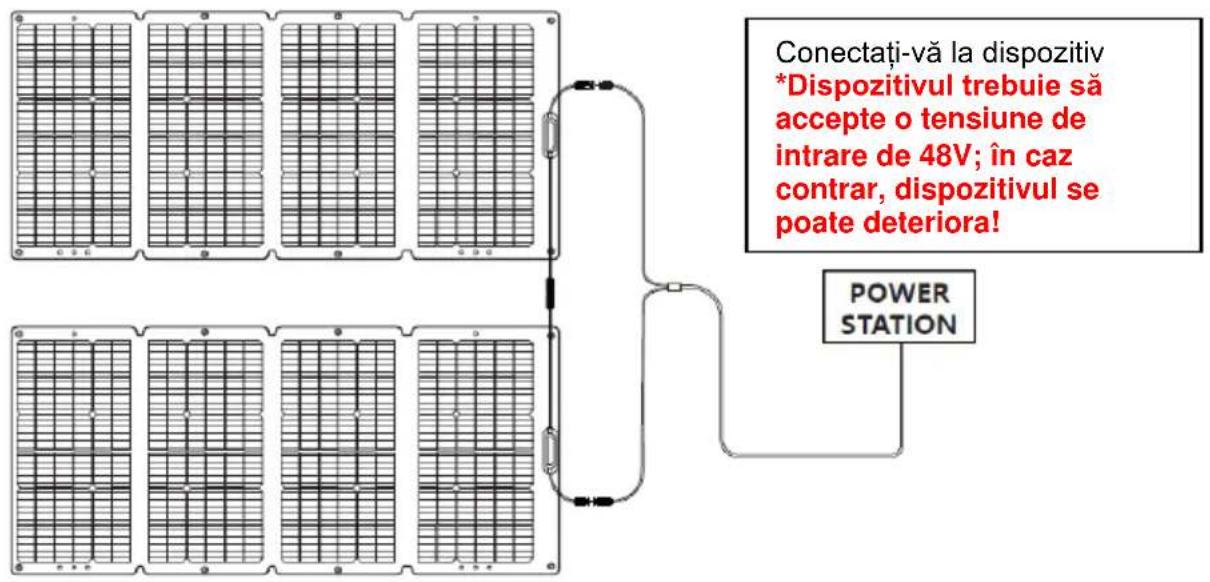

1. Conectați două panouri solare la două porturi (conexiunea în paralel nu este acceptată).

Conectați-vă la dispozitiv *Dispozitivul trebuie să accepte o tensiune de intrare de 48V; în caz contrar, dispozitivul se poate deteriora! POWER STATION

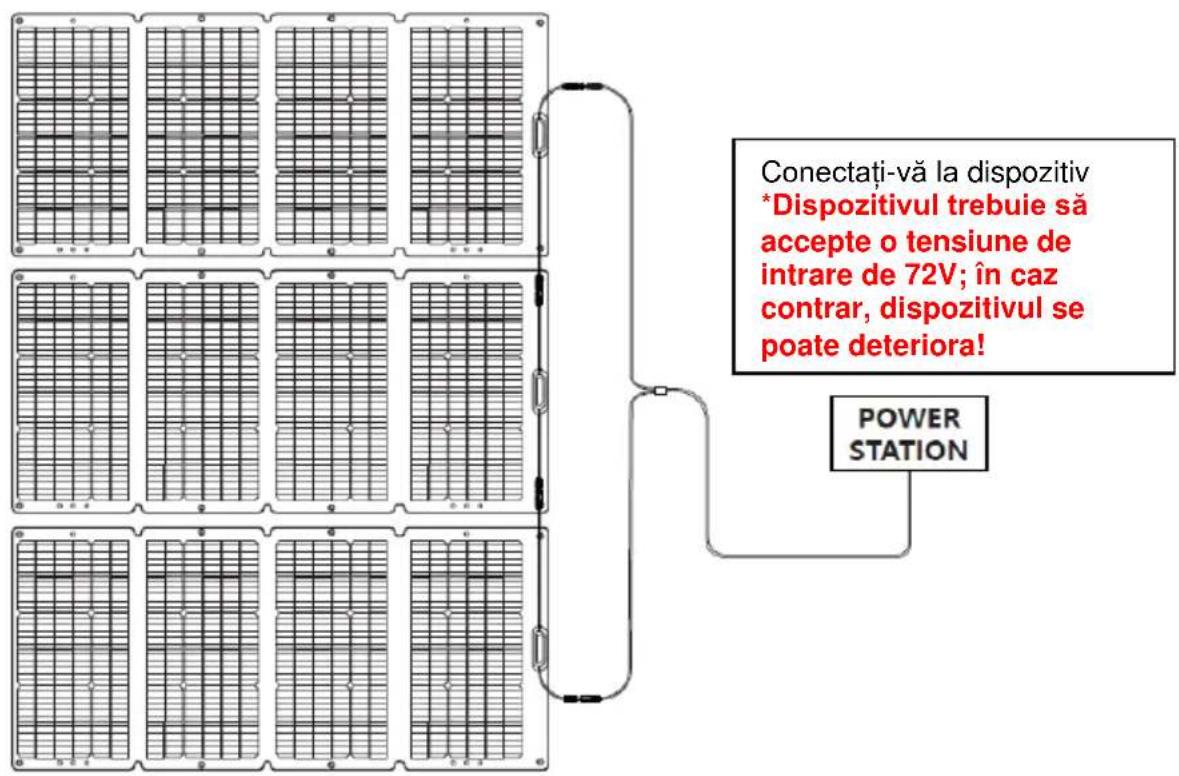

2.Înlănțuiți 3 panouri solare pentru a vă încărca dispozitivul.

Conectați-vă la dispozitiv *Dispozitivul trebuie să accepte o tensiune de intrare de 72V; în caz contrar, dispozitivul se poate deteriora! POWER STATION

BLUEPALM

Întrebări frecvente

Întrebarea 1: Ce fel de dispositive pot fi încărcate la panourile solare?

Fiecare panou solar are o pereche de porturi MC4. Puteți utiliza un cablu prelungitor solar pentru a vă încărca dispozitivele prin intermediul porturilor MC4.

Întrebarea 2: Poate panoul solar să producă întreaga putere de 120/200 wați?

Da, poate face acest lucru atunci când se află în cele mai bune condiții. Depinde de vreme și de unghiul dintre razele soarelui și panouri.

Întrebarea 3: Este panoul solar rezistent la apă?

Panoul solar este fabricat din material impermeabil, rezistent la apă, durabil și ușor de transportat.

Întrebarea 4: Pot să înlănțui mai multe panouri solare pentru a le folosi?

Datorită caracteristicii sale de înlănțuire, puteți înlănțui maxim trei panouri solare prin intermediul unui cablu MC4.

Testați modulele conectate înainte de a le conecta la sistem; testați întotdeauna toate componentele electrice și electronice ale sistemului înainte de punerea în funcțiune a acestuia și urmați întotdeauna instrucțiunile furnizate împreună cu fiecare piesă și echipament. Pentru a testa performanța electrică a modulului, acesta este, în general, expus la lumina soarelui și nu trebuie conectat la o sarcină. Acordați atenție siguranței dumneavoastră personale atunci când efectuați aceste măsurători. În cazul în care apare o generare anormală de energie, depanați problema urmând pașii de mai jos:

BLUEPALM

- Verificați toate cablurile pentru a vă asigura că nu există circuite deschise sau conexiuni slabe

- Verificati tensiunea de circuit deschis a fiecărui modul

- Verificați tensiunea de circuit deschis cu modulul complet acoperit cu un material opac; apoi, îndepărtați materialul opac și măsurați tensiunea în circuitul deschis la bornele modulului și comparați.

Atunci când este expus la lumina directă a soarelui, un singur modul poate genera tensiuni de curent continuu mai mari de 24 V. Expunerea la tensiuni de curent continuu de 24 V sau mai mari este potențial periculoasă. Se poate produce un arc la deconectarea firelor conectate la componentele fotovoltaice expuse la lumina soarelui.

Un astfel de arc electric poate provoca arsuri sau un incendiu. Lucrați cu extremă precauție. În caz contrar, pot apărea probleme. Prin urmare, este important să vă protejați de curentul electric.

BLUEPALM

Specificații tehnice

Panou solar de 120W

Putere nominală: 120W ± 5%

Tensiune la circuit deschis: 24,4V ± 5%

Curent la scurt circuit: 6,60A ± 5%

Tensiune la putere maximă: 19,8V ± 5%

Curent la putere maximă: 6,23A ± 5%

Temperatura de funcționare: -20 ~ 60°C

Tip de celulă: Siliciu monocristalin

General

Greutate: 6 kg (8,8 lbs)

Dimensiuni în format depliat: 1370*616*4 mm

Dimensiuni în format pliat: 616*381*45 mm

Porturi de ieșire

Port MC4 Solar la ieșire

Înlănțuibil: Da, până la 360W

Panou solar 200W

Putere nominală: 200W ± 3%

Tensiune la circuit deschis: 22,95V ± 5%

Curent la scurt circuit: 11,66A ± 5%

Tensiune la putere maximă: 19,48V ± 5%

Curent la putere maximă: 10,57A ± 5%

Temperatura de funcționare: -10 ~ 65°C

Tip de celulă: Siliciu monocristalin

General

Greutate: 8,7 kg (19,2 lbs)

Dimensiuni în format depliat: 2075*681*35 mm

Dimensiuni în format pliat: 681*555*65 mm

Porturi de ieșire

Port MC4 Solar la ieșire

Înlănțuibil: Da, până la 600W

BLUEPALM

GARANTIE

Prin achiziționarea acestui produs de calitate de la BLUEPALM, ați luat o decizie pentru inovație, durabilitate și fiabilitate.

Pentru acest aparat BLUEPALM, acordăm o perioadă de garanție de 2 ani de la data achiziției, valabilă în Austria, Germania, Suedia, Olanda, România, Cehia, Slovacia! În cazul în care, contrar așteptărilor, aparatul dvs. va necesita lucrări de service, vă garantăm prin prezenta repararea gratuită a acestuia (piese de schimb și manoperă) sau (la discreția Schuss) schimbarea produsului. În cazul în care, din motive financiare, nu este posibilă nici repararea, nici înlocuirea, ne rezervăm dreptul de a emite o notă de credit pentru valoarea curentă. În cazul unor cereri de garanție, vă rugăm să vă adresați distribuitorului dvs. specializat sau direct nouă. Dorim să subliniem faptul că dacă lucrările de reparații nu au fost efectuate de către atelierul, autorizat prin contract, din Austria, validitatea acestei garanții este anulată.

Această garanție nu acoperă:

• Repararea sau înlocuirea pieselor din cauza uzurii normale
  • Daune cauzate de nerespectarea instructiunilor de utilizare
• Dispositive care sunt utilizate - chiar și numai partial - în scopuri comerciale
• Echipamente deteriorate mecanic prin factori externi (cădere, impact, rupere, utilizare necorespunzătoare etc.), precum și uzura de natură estetică.
  • Aparat care a fost manipulat necorespunzător
• Unități care nu au fost deschise de către atelierul nostru de service autorizat.
• Așteptările consumatorilor care nu au fost îndeplinite.
  • Daune cauzate de forță majoră, apă, trăsnet, supratensiune.
• Unități pentru care denumirea tipului și/sau numărul de serie de pe unitate a fost modificat, șters, făcut să devină ilizibil sau îndepărtat.
• Serviciile în afara atelierelor noastre autorizate, costurile de transport tur-retur la un atelier autorizat sau la noi, precum și riscurile asociate.

Mentionăm în mod explicit, că în perioada de garanție, pentru erorile de funcționare sau în cazul în care nu a fost detectată nicio eroare, se va percepe o sumă forfetară de 60,- EUR (indexată pe baza IPC 2010, iunie 2015).

Perioada de garanție absolută de 2 ani de la data achiziției nu se prelungește prin furnizarea de servicii de garanție (repararea sau înlocuirea aparatului). Garanția de 2 ani este valabilă numai pe baza prezentării bonului fiscal (care trebuie să conțină numele și adresa distribuitorului, precum și denumirea completă a aparatului) și a certificatului de garanție corespunzător, pe care trebuie să se menționeze tipul de aparat, precum și numărul de serie (vizibil pe cutie și pe spatele sau pe partea inferioară a aparatului)! Fără prezentarea certificatului de garanție, se aplică doar garanția legală! Precizăm în mod explicit că drepturile de garanție legală nu sunt afectate de această garanție și că rămân neschimbate. Schuss Home Electronic GmbH și delegații săi sunt răspunzători pentru daune numai în cazul unei neglijențe grave sau a unor greșeli intenționate. În orice caz, este exclusă răspunderea pentru pierderi de profit, economii preconizate, dar nerealizate, daune indirecte și daune cauzate de revendicări din partea unor terți. Daunele aduse datelor înregistrate sunt întotdeauna excluse din răspunderea în privința daunelor.

Felicitări pentru alegerea dumneavoastră. Vă dorim să folosiți aparatul BLUEPALM cu multă plăcere!

ADRESĂ

Schuss Home Electronic GmbH

1140 Viena, Scheringgasse 3

Tel.: [phone]

Denumire tip: ....

Număr de serie: ....

În cazul unei cereri de garanție, acest certificat de garanție trebuie predat împreună cu aparatul la atelierul de service autorizat sau la distribuitorul de la care ați achiziționat aparatul!
