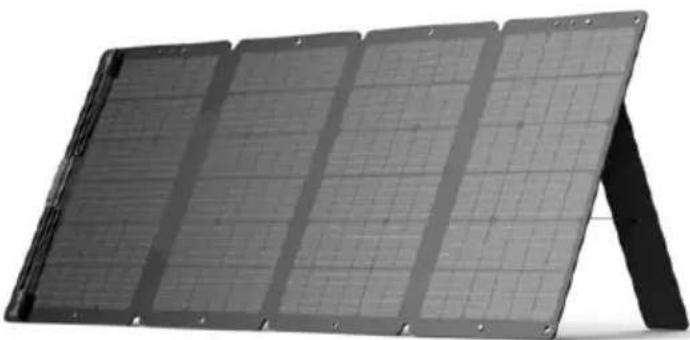

GEBRUIKSAANWIJZING BP-SP200W BLUEPALM

Het apparaat is bedoeld voor het opladen van BLUEPALM Power Stations-apparaten. Het apparaat is alleen bedoeld voor privégebruik.

Geschikt voor gebruik in een droge, zonnige buitenomgeving. De zonnepanelen zetten zonne-energie om in gelijkstroom en zijn bedoeld voor buitengebruik.

Momenteel compatibel met onderstaande modellen, maar deze lijst is niet uitputtend:

Belangrijke veiligheidsinformatie

Let goed op de volgende veiligheidsmaatregelen.

Maak geen kortsluiting. Bewaar het product niet samen met metalen voorwerpen, zoals munten, sieraden, sleutels, enz.

Giet geen water over het product en verwarm het product niet, bijvoorbeeld door het in vuur of vloeistof te zetten.

BLUEPALM

Plaats het product niet in een zeer vochtige en stoffige omgeving.

Haal het apparaat op geen enkele manier uit elkaar.

Laat het product niet vallen, zet er geen zware voorwerpen op en stoot er niet hard tegenaan.

Plaats dit product op een plek waar het buiten bereik is van personen zonder ervaring en relevante kennis, tenzij er toezicht of begeleiding is van personeel dat verantwoordelijk is voor hun veiligheid.

Voorkom dat kinderen dit product gebruiken.

Bedek het product niet met handdoeken of kleding wanneer u het gebruikt.

Warm worden tijdens het opladen is een normaal verschijnsel, wees voorzichtig.

Koppel het product los op tijd los als de apparaten volledig zijn opgeladen.

Gebruik het product normaal en vermijd elektrische schokken.

Verwerk het afgedankte product volgens de voorschriften.

Kinderen ouder dan 3 jaar en jonger dan 8 jaar mogen het apparaat alleen aan- of uitzetten onder toezicht of als zij instructies hebben gekregen over het veilige gebruik ervan en de daaruit voortvloeiende gevaren begrijpen, op voorwaarde dat het apparaat op de normale plaats van gebruik is geplaatst of geïnstalleerd. Kinderen ouder dan 3 en jonger dan 8 jaar mogen niet de stekker in het stopcontact steken, de

BLUEPALM

instellingen wijzigen, het apparaat reinigen of gebruikersonderhoud aan het apparaat uitvoeren.

Het is verboden de eigenschappen van dit apparaat op enigerlei wijze aan te passen of te wijzigen. Gebruik alleen vervangende onderdelen en accessoires die door de fabrikant worden aanbevolen (zo niet, dan kan de garantie komen te vervallen).

Neem voor reparaties aan het apparaat, de stekker of de kabel altijd contact op met de door de fabrikant erkende klantenservice.

Laat kinderen niet met het apparaat spelen.

Raak de stekker niet aan met natte handen om elektrische schokken te voorkomen.

Verwijder de verpakking en controleer of het apparaat niet beschadigd is. Gebruik het apparaat niet in geval van twijfel en neem contact op met uw dealer.

Gebruik dit apparaat alleen volgens de richtlijnen in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan leiden tot brand, elektrische schokken of letsel.

Plastic zakken kunnen gevaarlijk zijn, houd de plastic zakken uit de buurt van baby's en kinderen om verstikkingsgevaar te voorkomen.

Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Het verpakkingsmateriaal gaat gepaard met verstikkingsgevaar. Kinderen onderschatten dergelijke

BLUEPALM

risico's vaak. Houd kinderen altijd uit de buurt van verpakkingsmateriaal.

Bij het transport en de installatie van mechanische en elektrische onderdelen moeten kinderen uit de buurt van het systeem en de installatieplaats worden gehouden.

Aanbevolen wordt het lichtontvangende oppervlak van de module tijdens de installatie volledig te bedekken met ondoorzichtig materiaal en de positieve en negatieve klemmen los te koppelen om problemen als gevolg van stroomopwekking te voorkomen.

Draag geen metalen ringen, bandjes, oorbellen, neusringen, lipringen of andere metalen voorwerpen bij het installeren of oplossen van problemen met een PV-systeem, en gebruik alleen geïsoleerd gereedschap dat is goedgekeurd voor elektrische installatie.

Houd u aan de veiligheidsvoorschriften voor alle andere onderdelen die in het systeem worden gebruikt, waaronder kabels, connectoren, regelaars, laadregelaars, omvormers, accu's en andere oplaadbare batterijen, enz.

Gebruik alleen de relevante uitrusting, connectoren, bedrading en beugels die van toepassing zijn op de installatie van dit zonnepaneelsysteem. Gebruik altijd modules van hetzelfde type in een bepaald PV-systeem. Voor alle modules zijn omleidingsdioden in de aansluitdoos geïntegreerd.

Voor elke afzonderlijke module of combinatie van meerdere in serie geschakelde modules moeten de doorsnede van de kabel en de capaciteit van de connector afgestemd zijn op de

BLUEPALM

maximale kortsluitstroom van het systeem, anders raken de kabel en de connector oververhit bij hoge stromen.

Gelijkstroom-zekeringen moeten geschikt zijn voor de overstroombeveiligingsklasse van de module.

Onder normale buitenomstandigheden zullen de door de module gegenereerde stromen en spanningen verschillen van die welke in het gegevensblad zijn vermeld, afhankelijk van het weer en de omgevingstemperatuur. De op het typeplaatje vermelde gegevens zijn verwachte waarden onder standaard testomstandigheden.

Neem bij de installatie van systemen alle lokale, regionale en nationale wetten en wettelijke voorschriften in acht. Bij de installatie op een voertuig of vaartuig moeten de relevante lokale en nationale wetten en voorschriften in acht worden genomen.

Wanneer u het product op het dak van een voertuig installeert, moet u ervoor zorgen dat het dak beschermd is tegen brand: De installatieplaats moet vrij zijn van brandbare materialen. De positieve en negatieve klemmen van het zonnepaneel moeten vóór de installatie volledig worden losgekoppeld. Gebruik alleen goedgekeurd geïsoleerd gereedschap voor elektrische installatie.

Recycling, verwijdering en conformiteitsverklaring

RECYCLINGHet verpakkingsmateriaal kan worden gerecycled.Aanbevolen wordt om dit gescheiden te verwijderen.

BLUEPALM

VERWIJERINGHet pictogram met de doorgekruiste vuilnisbak geeft aan dat elektrische en elektronische apparaten gescheiden van het huishoudelijk afval (WEEE) moeten worden verwijderd.Elektrische en elektronische apparaten kunnen schadelijke en milieugevaarlijke materialen bevatten. Verwijder ze niet als ongesorteerd restafval, maar via een geregistreerd inzamelcentrum voor afgedankte elektrische en elektronische apparatuur. Op die manier draagt u bij aan het behoud van hulpbronnen en de bescherming van het milieu. Raadpleeg uw dealer of de plaatselijke autoriteiten voor meer informatie. Richtlijn 2012/19/EU

CONFORMITEITSVERKLARINGBij dezen bevestigen wij dat dit artikel voldoet aan de essentiële vereisten, voorschriften en richtlijnen van de EU.De gedetailleerde conformiteitsverklaring kan te allen tijde via de volgende link worden bekeken:https://www.schuss-home.at/downloads

Fouten en technische wijzigingen voorbehouden.

Verpakkingslijst

Beschermende behuizing en standaard	Zonnepaneel	MC4 naar DC7909 kabel*1	Handleiding

Gebruik

Fotovoltaïsche systemen mogen alleen worden geïnstalleerd door gekwalificeerd personeel met relevante professionele vaardigheden en kennis. Installateurs

BLUEPALM

dragen alle risico's van verwondingen die zich tijdens de installatie kunnen voordoen, met inbegrip van, maar niet beperkt tot, het risico van elektrische schokken. Zorg ervoor dat de modules voldoen aan de algemene technische vereisten van het systeem en dat andere systeemcomponenten de modules niet mechanisch of elektrisch beschadigen. Modules kunnen in serie worden geschakeld om de spanning te verhogen of parallel om de stroom te verhogen. Bij een serieschakeling wordt de positieve klem van de ene module overgebracht naar de negatieve klem van de tweede module. Bij een parallelle schakeling zijn de positieve klemmen van de ene module en de tweede module met elkaar verbonden, evenals hun negatieve klemmen.

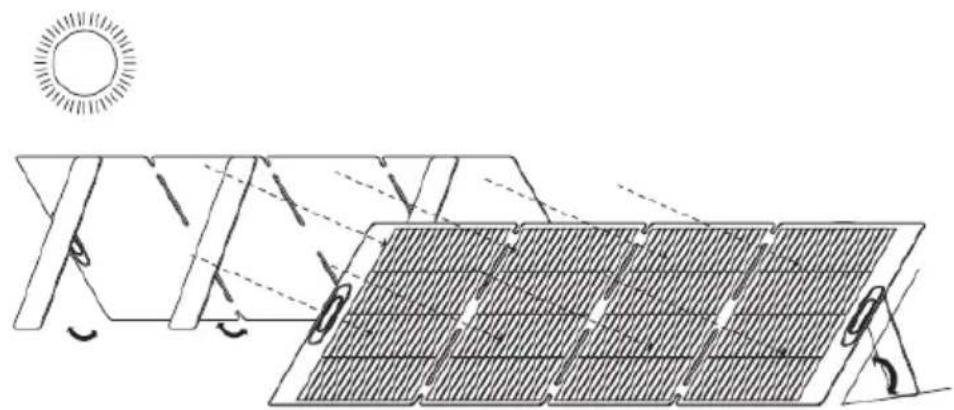

1. Open het zonnelaadboard en probeer het zonlicht verticaal 90° dp het zonnelaadbord te laten schijnen.

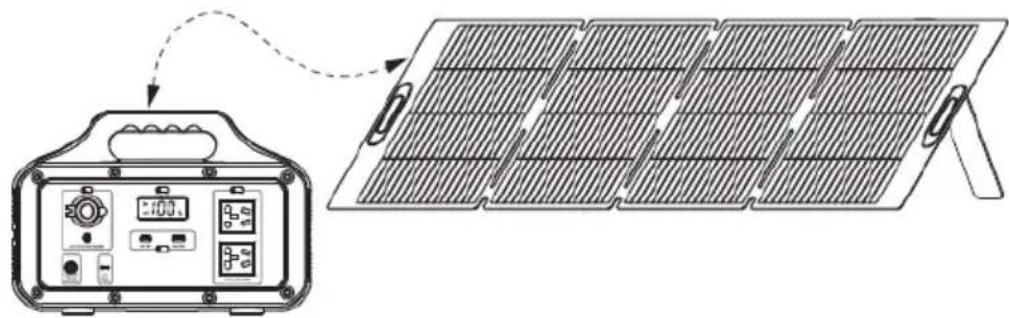

1. Sluit het energieopslagapparaat/mobiele telefoon/pad zoals vereist aan.

Twee manieren om meer vermogen te krijgen!

Wanneer licht op het lichtontvangende oppervlak van de zonnemodule schijnt, genereert de zonnemodule gelijkstroom met een spanning van meer dan 24 V. Als de modules in serie zijn geschakeld, is de totale spanning gelijk aan de som van de spanning van elke module.

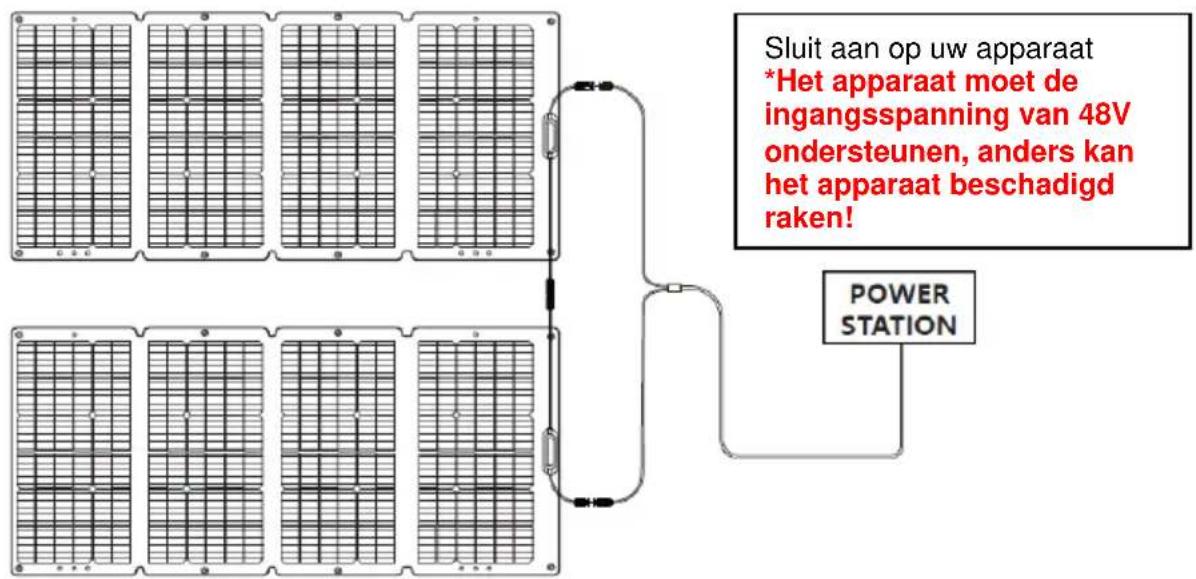

1. Sluit twee zonnepanelen aan op twee poorten (parallelle schakeling wordt niet ondersteund).

Sluit aan op uw apparaat *Het apparaat moet de ingangsspanning van 48V ondersteunen, anders kan het apparaat beschadigd raken! POWER STATION

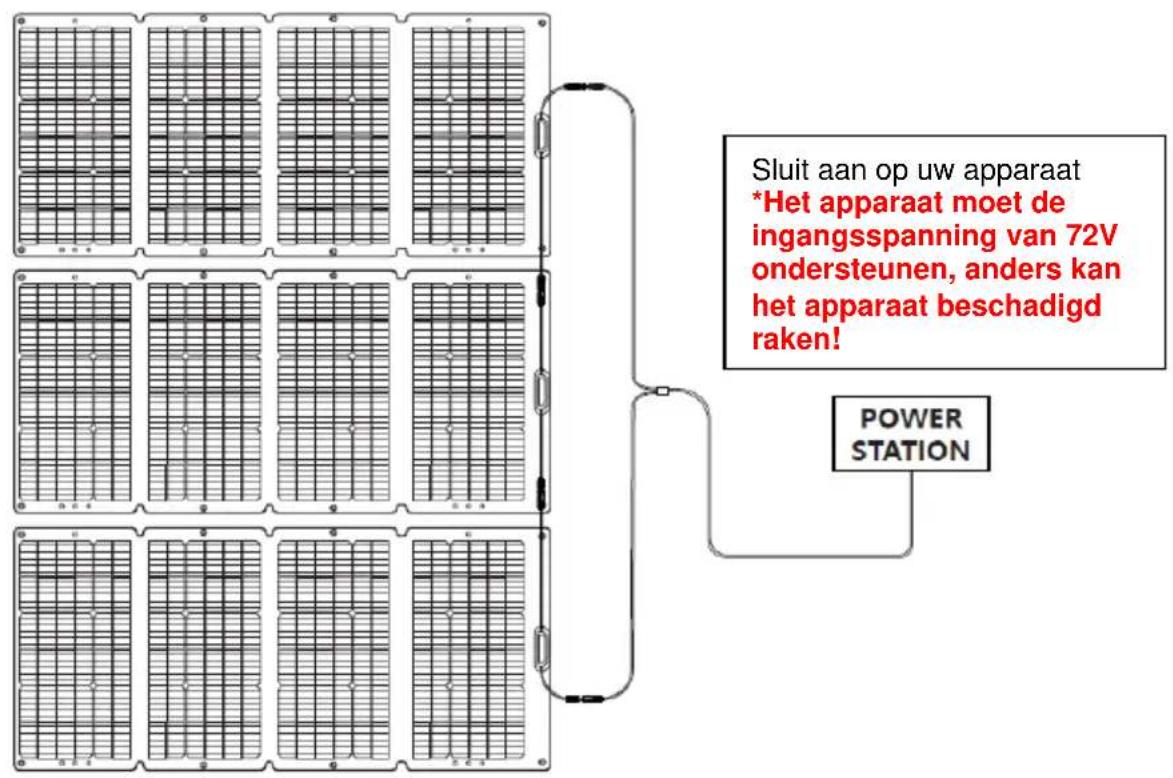

2.Schakel 3 zonnepanelen in serie om uw apparaat op te laden.

BLUEPALM

Sluit aan op uw apparaat *Het apparaat moet de ingangsspanning van 72V ondersteunen, anders kan het apparaat beschadigd raken! POWER STATION

Veelgestelde

V1: Welk type apparaten kunnen door de zonnepanelen worden opgeladen? Elk zonnepaneel heeft een paar MC4-poorten. U kunt een verlengkabel voor zonne-energie gebruiken om uw apparaten op te laden via MC4-poorten.

V2: Kan het zonnepaneel het volledige vermogen van 120/200 watt leveren? Ja, dit is mogelijk bij optimale omstandigheden. Het hangt af van het weer en de hoek tussen het zonlicht en de panelen.

V3: Is het zonnepaneel waterdicht? Het zonnepaneel is gemaakt van waterdicht materiaal en is waterdicht, duurzaam en gemakkelijk mee te nemen.

V4: Kan ik meerdere zonnepanelen in serie schakelen voor gebruik?

BLUEPALM

Dankzij de serieschakelingsfunctie kunt u maximaal drie zonnepanelen in serie schakelen via een MC4-kabel.

Test geschakelde modules voordat u ze op het systeem aansluit; test altijd alle elektrische en elektronische componenten van het systeem voordat u het systeem in gebruik neemt, en volg altijd de instructies die bij elk onderdeel en elk uitrustingsdeel worden geleverd. Om de elektrische prestaties van de module te testen, wordt de module over het algemeen blootgesteld aan zonlicht en mag deze niet op een belasting worden aangesloten. Let bij deze metingen op uw persoonlijke veiligheid. Mocht zich een abnormale stroomopwekking voordoen, moet u het probleem oplossen door onderstaande stappen te volgen:

• Controleer alle bedrading op open circuits of slechte verbindingen
• Controleer de nullastspanning van elke module
• Controleer de nullastspanning met de module volledig bedekt met ondoorzichtig materiaal; verwijder vervolgens het ondoorzichtige materiaal en meet de nullastspanning bij de klemmen en vergelijk.

Bij blootstelling aan direct zonlicht kan één module gelijkspanning van meer dan 24 V genereren. Blootstelling aan gelijkspanning van 24 V of hoger is potentieel gevaarlijk. Er kunnen vonken ontstaan bij het losmaken van draden die verbonden zijn met de aan zonlicht blootgestelde PV-onderdelen.

BLUEPALM

Dergelijke vonken kunnen brandwonden of brand veroorzaken. Gelieve voorzichtig te werk te gaan, anders kan dit aanleiding geven tot verdere problemen. Het is daarom belangrijk om uzelf te beschermen tegen elektriciteit!

BLUEPALM

Technische specificaties

120W zonnepaneel

Nominaal vermogen: 120W ± 5%

Voc: 24,4V ± 5%

Isc: 6,60A ± 5%

Vmp: 19,8V ± 5%

Imp: 6,23A ± 5%

Werktemperatuur: -20~60°C

Celtype: Monokristallijn silicium

Algemeen

Gewicht: 6KG (8,8 lbs)

Uitgeklapte afmetingen: 1370*616*4 MM

Ingeklapte afmetingen: 616*381*45MM

Uitgangen

MC4 zonnepoort naar uitgang

In serie schakelbaar: Ja, tot 360W

200W zonnepaneel

Nominaal vermogen: 200W ± 3%

Voc: 22,95V ± 5%

Isc: 11,66A ± 5%

Vmp: 19,48V ± 5%

Imp: 10,57A ± 5%

Werktemperatuur: -10~65°C

Celtype: Monokristallijn silicium

Algemeen

Gewicht: 8,7KG (19,2 lbs)

Uitgeklapte afmetingen: 2075*681*35 MM

Ingeklapte afmetingen: 681*555*65 MM

Uitgangen

MC4 zonnepoort naar uitgang

In serie schakelbaar: Ja, tot 600W

BLUEPALM

GARANTIE

Met dit kwaliteitsproduct van BLUEPALM heeft u gekozen voor innovatie, duurzaamheid en betrouwbaarheid.

Voor dit BLUEPALM-apparaat verlenen wij een garantieperiode van 2 jaar vanaf de aankoopdatum, geldig in Oostenrijk, Duitsland, Zweden, Nederland, Roemenië, Tsjechië, Slowakije! Mochten er in deze periode tegen de verwachting in toch servicewerkzaamheden aan uw apparaat nodig zijn, dan garanderen wij u de kosteloze reparatie (vervangende onderdelen en arbeid) of (naar keuze van Schuss) de vervanging van het product. Indien reparatie noch vervanging om economische redenen mogelijk is, behouden wij ons het recht voor een creditnota voor de actuele waarde uit te schrijven. Neem bij garantieclaims contact op met uw dealer of rechtstreeks met ons. Wij wijzen erop dat reparatiewerkzaamheden die niet door de geautoriseerde contractwerkplaats in Oostenrijk zijn uitgevoerd, onmiddellijk leiden tot het vervallen van deze garantie.

Deze garantie dekt niet:

• Reparatie of vervanging van onderdelen als gevolg van normale slijtage
• Schade door veronachtzaming van de handleiding
- Apparaten die - ook slechts gedeeltelijk - voor commerciële doeleinden worden gebruikt
- Uitrusting die mechanisch is beschadigd door invloeden van buitenaf (val, stoot, breuk, oneigenlijk gebruik enz.), alsmede slijtage van esthetische aard.
• Uitrusting die verkeerd behandeld is
• Apparaten die niet zijn geopend door onze erkende servicewerkplaats.
- Het niet voldoen aan consumentenverwachtingen.
• Schade door overmacht, water, bliksem, overspanning.
- Apparaten waarbij de typeaanduiding en/of het serienummer op het apparaat gewijzigd, geschrapt, onleesbaar gemaakt of verwijderd is.
- Diensten buiten onze erkende werkplaatsen, de transportkosten naar een erkende werkplaats of naar ons en terug, en de daaraan verbonden risico's.

Wij wijzen er uitdrukkelijk op dat binnen de garantieperiode een forfaitair bedrag van € 60,- (geïndexeerde basis CPI 2010, juni 2015) in rekening wordt gebracht in geval van bedieningsfouten of indien geen fout geconstateerd is.

De absolute garantieperiode van 2 jaar vanaf de aankoopdatum wordt niet verlengd door het verlenen van garantieservice (reparatie of vervanging van het apparaat). De garantie van 2 jaar is alleen geldig op vertoon van de aankoopbon (waarop de naam en het adres van de dealer en de volledige benaming van het apparaat staan) en het bijbehorende garantiebewijs, waarop het type apparaat en het serienummer (zichtbaar op de doos en op de achter- of onderkant van het apparaat) moeten staan! Zonder vertoon van het garantiebewijs geldt alleen de wettelijke garantie! Wij wijzen er uitdrukkelijk op dat de wettelijke garantierechten niet worden aangetast door deze garantie en onverminderd blijven bestaan. Schuss Home Electronic GmbH en diens plaatsvervangers zijn alleen aansprakelijk voor schade bij grove nalatigheid of opzet. In alle gevallen is aansprakelijkheid voor winstderving, verwachte maar niet gerealiseerde besparingen, gevolgschade en schade uit aanspraken van derden uitgesloten. Schade aan of voor opgenomen gegevens is altijd uitgesloten van de aansprakelijkheid voor schade.

Gefeliciteerd met uw keuze. Wij wensen u veel plezier met uw BLUEPALM-apparaat!

ADRES

Schuss Home Electronic GmbH

1140 Wenen, Scheringgasse 3

Tel: [phone]

Typeaanduiding: ....

Serienummer: ....

_In geval van een garantieclaim moet dit garantiebewijs samen met het apparaat overhandigd worden aan de erkende servicewerkplaats of de dealer waar u het apparaat gekocht heeft!
