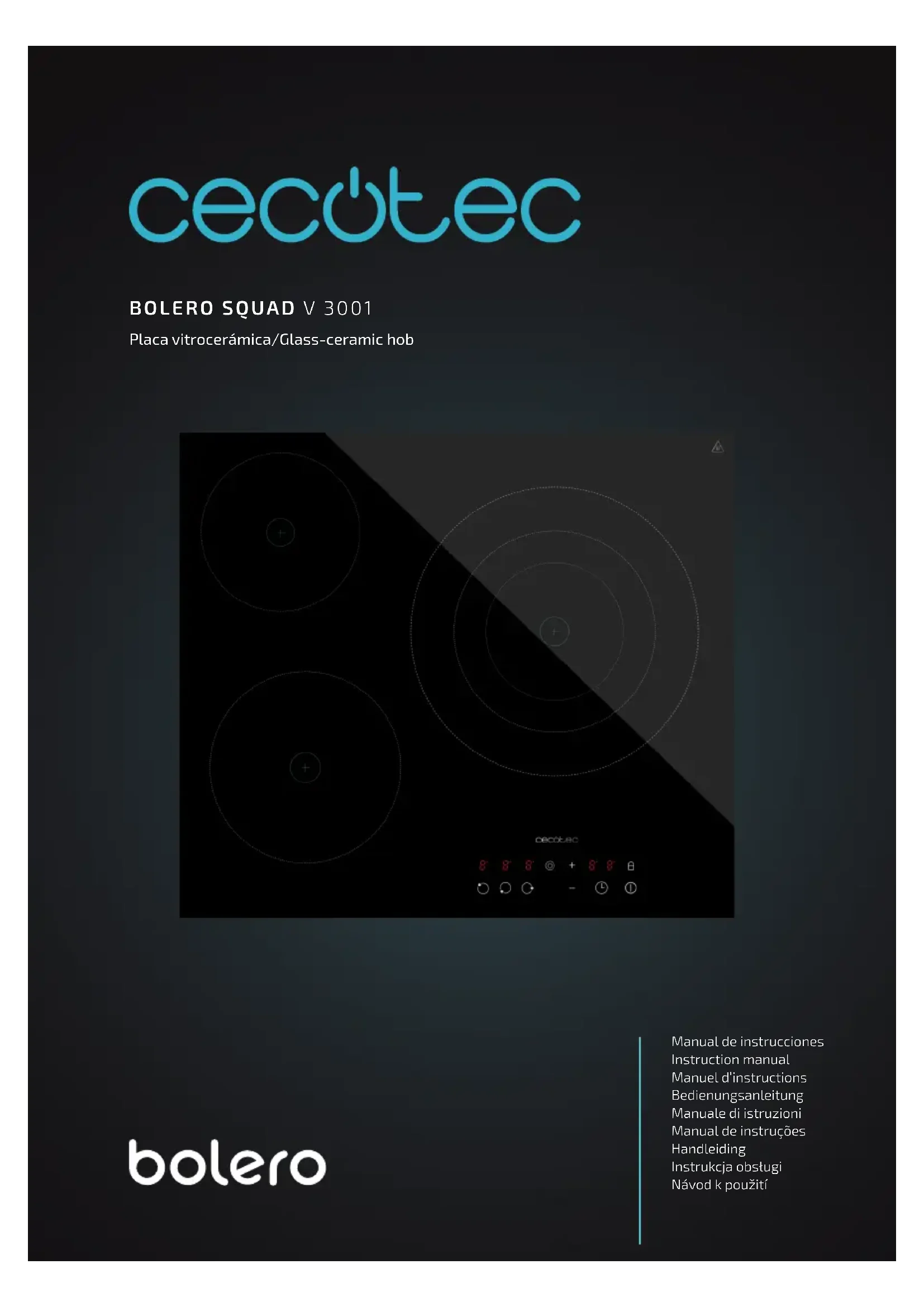

BOLERO SQUAD V 3001 - Cuisinière CECOTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson vitrocéramique encastrable
Référence	02852
Nombre de foyers	3
Technologie de chauffe	Rayonnement (panneaux radiants)
Diamètres des foyers	Foyer avant gauche 20,0 cm, foyer arrière 16,5 cm, foyer avant droit 30,0 cm
Puissance nominale	5700 W
Tension nominale	220-240 V ~, 50/60 Hz
Consommation énergétique totale	192,1 Wh/kg
Consommation en veille	0,46 W
Fonctions principales	9 niveaux de puissance, chauffage rapide, triple anneau, minuterie (1-99 min), verrouillage enfant, indication de chaleur résiduelle
Commandes	Tactiles avec icônes + et -, sélection de foyer
Installation	Encastrement dans plan de travail de 30 à 40 mm d'épaisseur, espace de ventilation 100 mm minimum
Raccordement électrique	Monophasé 220-240 V ou biphasé 400 V, nécessite un interrupteur de sécurité avec distance de contact d'au moins 3 mm
Nettoyage et entretien	Essuyer avec un chiffon humide et un détergent doux après refroidissement. Utiliser un grattoir pour les résidus tenaces. Ne pas utiliser de nettoyants abrasifs ni de vapeur.
Sécurité	Verrouillage enfant, arrêt automatique, protection contre les surchauffes, indicateur de chaleur résiduelle
Poids	Environ 10 kg (estimation)
Dimensions (L x P x H)	Environ 59 x 52 x 5 cm (estimation)
Service après-vente	Contacter Cecotec au [phone]
Garantie	Conformité légale, réparations par personnel qualifié recommandé

FOIRE AUX QUESTIONS - BOLERO SQUAD V 3001 CECOTEC

Comment installer la plaque vitrocéramique BOLERO SQUAD V 3001 ?

L'installation doit être réalisée par une personne qualifiée. Découpez le plan de travail selon les dimensions indiquées (voir figures 2 et 3 du manuel). Placez le joint d'étanchéité fourni autour du bord inférieur de la plaque. Branchez l'appareil sur un circuit protégé par un interrupteur bipolaire de 30 A avec une ouverture de contact d'au moins 3 mm. Assurez-vous que la ventilation est suffisante.

Comment régler la minuterie sur la plaque ?

En mode veille ou cuisson, appuyez sur l'icône de la minuterie. Utilisez les touches + et - pour régler le temps de 1 à 99 minutes. La minuterie peut être affectée à un foyer spécifique en appuyant d'abord sur la sélection de ce foyer. Pour annuler, remettez le temps à 0.

Que faire en cas de code d'erreur E1 sur l'afficheur ?

Le code E1 indique une perte de communication entre la carte d'affichage et la carte d'alimentation. Éteignez l'appareil et débranchez-le pendant quelques minutes. Si le problème persiste, contactez le service après-vente Cecotec.

Comment activer le verrouillage enfant ?

En mode veille ou cuisson, appuyez sur l'icône de sécurité (cadenas) pendant 3 secondes. Un voyant s'allume. Pour désactiver, refaites la même action. Attention : si vous éteignez la plaque sans désactiver le verrouillage, il restera actif au prochain allumage.

Quels ustensiles de cuisine utiliser sur cette plaque ?

Utilisez des casseroles à fond plat, propre et sec. Le diamètre doit correspondre à celui du foyer. Évitez les fonds rugueux qui pourraient rayer la vitrocéramique. Pour l'acier émaillé, une épaisseur de 2-3 mm est recommandée ; pour l'inox à fond sandwich, 4-6 mm.

Comment nettoyer la plaque vitrocéramique ?

Laissez refroidir complètement la plaque. Essuyez avec un chiffon humide et un peu de liquide vaisselle. Pour les résidus de sucre ou de plastique, utilisez un grattoir spécial vitrocéramique. N'utilisez jamais de nettoyants abrasifs, d'éponges métalliques ou de nettoyeur vapeur.

La plaque ne chauffe pas, que faire ?

Vérifiez d'abord que l'alimentation électrique est bien branchée et que l'interrupteur de sécurité est enclenché. Assurez-vous que le verrouillage enfant n'est pas activé. Si le voyant de chaleur résiduelle 'H' s'affiche, attendez que le foyer refroidisse. Si rien ne fonctionne, contactez le SAV.

Comment utiliser la fonction de chauffage rapide (Boost) ?

Sélectionnez le foyer, réglez la puissance au niveau 9, puis appuyez sur + jusqu'à ce que l'affichage alterne entre 'A' et '9'. Ensuite, appuyez sur - pour choisir la puissance de cuisson souhaitée. La plaque chauffera à pleine puissance pendant une durée déterminée (voir tableau du manuel) puis reviendra à la puissance réglée.

Quelle est la consommation d'énergie de cette plaque ?

La consommation totale de la plaque est de 192,1 Wh/kg selon la norme EN 60350-2. Chaque foyer a une consommation spécifique : foyer 20 cm : 187,8 Wh/kg, foyer 16,5 cm : 210,0 Wh/kg, foyer 30 cm : 178,4 Wh/kg. En veille, la consommation est de 0,46 W.

Comment assurer une bonne ventilation lors de l'installation ?

Respectez les distances minimales indiquées dans le manuel (figures 2 et 3) : une ouverture de 100 mm sous la plaque et un espacement d'au moins 50 mm entre la plaque et les parois ou meubles adjacents. Ne bloquez pas les orifices de ventilation situés sur le pourtour de la plaque.

MODE D'EMPLOI BOLERO SQUAD V 3001 CECOTEC

Instructions de sécurité 10

1. Pièces et composants 60

2. Avant utilisation 60

3. Installation 61

4. Fonctionnement 64

5. Nettoyage et entretien 70

6. Résolution de problèmes 72

7. Spécifications techniques 72

8. Recyclage des équipements électriques et électroniques 74

9. Garantie et SAV 74

10. Copyright 74

INHALT

Veuillez lire les instructions suivantes avec attention avant d'utiliser l'appareil. Gardez bien ce manuel pour de futures références ou pour tout nouvel utilisateur.

• Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes aux capacités physiques, mentales ou sensorielles réduites, ou sans expérience ni connaissances s'ils sont surveillés et/ou ont reçu les informations nécessaires à l'utilisation correcte de l'appareil et qu'ils ont bien compris les risques qu'il implique. Empêchez les enfants de jouer avec le produit. Le nettoyage et l'entretien du produit ne peuvent pas être menés à terme par les enfants.
• Cet appareil est conçu pour un usage domestique uniquement et ne doit pas être utilisé dans les bars, restaurants, fermes, hôtels, motels et bureaux.
• Ce symbole signifie : attention ! Surface chaude. La température des surfaces accessibles peut être élevée lorsque l'appareil fonctionne.
• AVERTISSEMENT : Si la surface est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution. Veuillez contacter le Service Après-Vente Officiel de Cecotec. Ne cuisine pas sur une plaque de cuisson fissurée ou cassée.
• N'utilisez pas de nettoyants abrasifs ou de grattoirs métalliques pour nettoyer le verre, car ils risquent de rayer la surface, ce qui pourrait briser le verre.
• N'utilisez pas de nettoyeurs à vapeur.
• Cet appareil ne peut pas être utilisé à travers d'une minuterie externe ou d'un système de contrôle à distance.
• Risque d'incendie : Ne déposez pas d'objets sur les foyers.
• PRÉCAUTION : Le processus de cuisson doit être contrôlé.

Un processus de cuisson à court terme doit faire l'objet d'un suivi continu.

• AVERTISSEMENT : La cuisson sans surveillance sur une plaque de cuisson grasse ou huileuse peut être dangereuse et provoquer un incendie.
• AVERTISSEMENT : cuisiner sans surveillance sur une plaque de cuisson grasse ou huileuse peut être dangereux et provoquer un incendie. N'essayez jamais d'éteindre un feu avec de l'eau, éteignez l'appareil et couvrez la flamme, par exemple avec un couvercle ou une couverture anti-feu.
• Éteignez la plaque de cuisson avant tout nettoyage ou entretien.
• L'appareil ne doit pas être installé derrière une porte décorative pour éviter la surchauffe.
• Assurez-vous que le voltage du réseau coïncide avec le voltage spécifié sur l'étiquette de classification de l'appareil et que la prise possède une connexion à terre.
• Attention : les bords du panneau sont pointus. Le non-respect de cette consigne peut entraîner des blessures ou des coupures.
• Aucun matériau ou produit combustible ne doit être placé sur cet appareil.
• Il est recommandé que cet appareil soit installé et raccordé correctement par une personne qualifiée.
• Cet appareil doit être connecté à un circuit comprenant un interrupteur de séparation qui permet une déconnexion totale du secteur.
• Si vous n'installez pas l'appareil correctement, vous risquez d'annuler toute garantie ou toute responsabilité.

• Si le câble est endommagé, il doit être remplacé par le fabricant, le distributeur ou des personnes avec une qualification similaire afin d'éviter tout danger.

• Les poignées des ustensiles de cuisine peuvent être chaudes au toucher après utilisation. Vérifiez que les poignées des ustensiles de cuisson ne dépassent pas d'autres zones de cuisson qui sont allumées. Maintenez les poignées hors de portée des enfants. Le non-respect de cette consigne peut entraîner des brûlures.

• Après utilisation, éteignez toujours les zones de cuisson et la plaque de cuisson comme indiqué dans ce manuel.
• AVERTISSEMENT : l'appareil et ses pièces accessibles peuvent devenir chaudes pendant l'utilisation. Faites bien attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent rester éloignés de l'appareil et être surveillés à tout moment.

SICHERHEITSHINWEISE

1. Foyer 1
2. Foyer 2
3. Foyer 3
4. Indicateur de foyer 1
5. Icône tactile de sélection du foyer 1
6. Indicateur de foyer 2
7. Icône tactile de sélection du foyer 2
8. Indicateur de foyer 3
9. Icône tactile de sélection du foyer 3
10. Icône tactile de sélection de triple foyer
11. Icône d'augmentation « + »
12. Icône tactile de diminution « - »
13. Affichage de la minuterie
14. Affichage de la minuterie
15. Icône de la minuterie
16. Icône tactile de sécurité
17. Icône de connexion/déconnexion

Note

Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à ceux du produit.

2. AVANT UTILISATION

• Cet appareil possède un emballage conçu pour le protéger pendant son transport.
  Sortez l'appareil de sa boîte et retirez tout le matériel qui compose l'emballage. Rangez la boîte d'origine et le reste des éléments provenant de l'emballage dans un endroit sûr pour éviter d'endommager l'appareil si vous devez le transporter à l'avenir. Si vous devez vous défaire de l'emballage d'origine, assurez-vous de recycler tous les éléments correctement.
• Assurez-vous que toutes les pièces et les composants sont inclus et en bon état. S'il manque une pièce, une partie, un accessoire ou que l'appareil ou ses accessoires ne sont pas en bon état, veuillez contacter le Service Après-Vente officiel de Cecotec.

Contenu de la boîte

- Plaque vitrocéramique

• Ruban isolant
• Pieds
• Manuel d'instructions

Première utilisation

Important

• La surface de la plaque vitrocéramique doit être nettoyée comme indiqué dans la section consacrée au nettoyage et à l'entretien.
• Allumez les deux foyers pendant 5 minutes à la puissance maximale, ne les allumez pas simultanément. Placez une casserole à moitié remplie d'eau froide sur chaque foyer. Cela permettra d'éliminer toute odeur et d'évaporer l'humidité qui a pu se former dans les éléments chauffants pendant le transport.
• N'allumez pas les deux foyers en même temps.

3. INSTALLATION

Connexions électriques

Avant de brancher l'appareil, assurez-vous que la tension d'alimentation indiquée sur le marquage du produit correspond à la tension de votre réseau.

Avertissement

• Cet appareil doit être branché sur une prise de courant reliée à la terre.
• Si le câble d'alimentation doit être remplacé, le conducteur de mise à la terre (jaune/vert) doit toujours être 10 mm plus long que les conducteurs de ligne.
• Veillez à ce que la température du câble d'alimentation ne dépasse pas 50 °C.
• Si le câble présente des dommages, il doit être remplacé par le Service d'Assistance Technique pour éviter tout type de danger.

Avant d'installer la plaque

L'image 2 montre les dimensions requises pour l'encastrement de la plaque vitrocéramique.

Avertissements

• Les surfaces en contact direct avec la plaque doivent être résistantes à la chaleur (min. 95°C).
• L'appareil peut être installé sur un plan de travail d'une épaisseur comprise entre 30 et 40 mm et à proximité de murs plus hauts que le plan de travail, en respectant une distance minimale de 100 mm.
• Effectuez toutes les coupes nécessaires dans la surface/le plan de travail, puis éliminez soigneusement les copeaux ou la sciure de bois avant de poser la plaque.

FRANÇAIS

• Pour assurer une bonne ventilation de la plaque, respectez les dimensions indiquées dans les figures 2 et 3.
• Veillez à ce que la surface soit plane et d'équerre et à ce qu'aucune pièce n'interfère avec l'espace nécessaire à l'installation.
• Effectuez la coupe comme indiqué dans les figures 2 et 3.

Installation de la plaque vitrocéramique

• Sortez la plaque et le manuel d'instructions de la boîte.
• Avant de commencer l'installation, veuillez lire attentivement le manuel d'instructions.

Étape 1

Placez une serviette ou un chiffon sur la surface du plan de travail et placez-y la plaque à induction face vers le bas. Img. 4

Étape 2

• Placez le ruban adhésif fourni avec la plaque à induction pour la sceller sur le plan de travail.
• N'utilisez pas de silicone. Appliquez le ruban adhésif sur le bord de la partie inférieure de la plaque à induction, en laissant environ 3 mm du bord du verre.
• Appliquez le ruban sur tout le périmètre.
• Coupez l'excédent et joignez les deux extrémités du ruban pour les faire coïncider. Img. 5

Étape 3

- Fixez les supports (4 ou 5 pièces) à l'avant et à l'arrière avec des vis. Placez la plaque bien centrée sur la planche prédécoupée ou sur le plan de travail.

- Veillez à ce que le bord avant de la plaque soit parallèle au bord latéral du plan de travail. Img. 6

Important

• Les exigences en matière de ventilation indiquées dans la figure 7 doivent être respectées.
• Il y a des orifices de ventilation autour de l'extérieur de la plaque. Vous devez vous assurer que ces trous ne sont pas bloqués par le plan de travail lors de l'installation de la plaque.
• N'utilisez pas de produit d'étanchéité à base de silicone pour sceller l'appareil. Cela rendra difficile le retrait de la plaque à l'avenir, en particulier si des travaux d'entretien sont nécessaires.
• Lors du placement de la plaque, tournez-la avec précaution et placez-la délicatement dans l'encoche du plan de travail.

Instructions d'assemblage Img. 8

- La plaque vitrocéramique est conçue pour fonctionner avec un courant alternatif biphasé (400V2N\~50Hz). La tension nominale des résistances de plaque est de 230V. La plaque vitrocéramique peut être adaptée au fonctionnement sur un courant monophasé au moyen d'un cavalier approprié dans la boîte de raccordement, conformément au schéma de câblage suivant. Le schéma de câblage se trouve également sur le couvercle de la boîte de raccordement. N'oubliez pas que le câble de raccordement doit correspondre au type de raccordement et à la puissance nominale de la plaque vitrocéramique.

- Le câble de connexion doit être fixé dans un collier anti-friction.

Avertissement!

• N'oubliez pas de connecter le circuit de sécurité à la borne de la boîte de raccordement.
• L'alimentation électrique de la plaque vitrocéramique doit être équipée d'un interrupteur de sécurité permettant de couper l'alimentation en cas d'urgence. La distance entre les contacts de travail de l'interrupteur de sécurité doit être d'au moins 3 mm.
• Les connexions des câbles doivent être effectuées conformément au schéma de câblage figurant sur la partie inférieure de la plaque.
• Chaque type de câble doit être connecté à la boîte à bornes d'alimentation correspondante.
• Vous devez utiliser un tournevis de bonne qualité pour serrer soigneusement et complètement TOUTES les vis des bornes.
• Si seules deux des zones fonctionnent lorsque vous allumez la plaque pour la première fois, vous devez vérifier que toutes les vis des bornes sont bien serrées. Cela doit être fait avant de contacter le Service Après-Vente.

Important

• NE PAS brancher l'appareil sur le réseau électrique à l'aide d'une fiche et d'une prise de 13 A.
• Il doit être raccordé à une prise à fusible bipolaire de 30 A, avec une séparation des contacts de 3 mm et située dans un endroit facilement accessible à côté de l'appareil. Il ne doit pas être placé au-dessus de l'appareil ou à plus de 1,25 m de celui-ci.
• Le câble peut être enroulé si nécessaire, mais il faut veiller à ce qu'il ne soit pas plié ou pincé lors du placement de la plaque. Ne laissez pas le câble entrer en contact avec les parties chaudes de l'appareil.

Remplacement du câble d'alimentation Img. 9

- Si le fil d'alimentation est endommagé, il doit être remplacé par un câble approprié. Veuillez contacter le Service Après-Vente Officiel de Cecotec ou un technicien qualifié.

- Le câble d'alimentation doit être remplacé selon les instructions suivantes :

1. Éteignez l'appareil.
2. Ouvrez le bornier situé dans la partie inférieure de la plaque :

FRANÇAIS

1. Dévissez les vis des bornes de fixation du câble.
2. Le fil de terre «vert-jaune» doit être connecté à la borne marquée. Il doit être plus long d'environ 10 mm que les fils d'alimentation et neutre.
3. Le fil neutre « bleu » doit être raccordé à la borne marquée de la lettre (N) - le fil sous tension (L1) doit être raccordé à la borne marquée de la lettre (L1) (220-240V 1N \~ ). Img. 9
4. Le fil neutre « bleu » doit être raccordé à la borne marquée de la lettre (N) - le fil sous tension L1 doit être raccordé à la borne marquée de la lettre (L1). Le fil L2 doit être connecté à la borne marquée de la lettre (L2) (380-420V 2N \~ ). Img. 9

4. FONCTIONNEMENT

1. Démarrage

Lorsque l'appareil est mis en marche, la plaque émet un bip pour indiquer qu'elle est en marche, tous les indicateurs numériques de l'écran et des afficheurs s'allument pendant 2 secondes, puis l'appareil passe en mode d'arrêt.

Note

- Les lumières indicatrices ne s'allument pas s'il n'y a pas de fonction de chauffage à plusieurs anneaux.

Mode d'arrêt : L'ensemble de l'écran s'éteint, à l'exception de l'indicateur de chaleur résiduelle. Les autres icônes ne peuvent pas être activées, sauf si vous appuyez sur l'icône Marche/Arrêt et la maintenez appuyée.

2. Mode standby

• Lorsque la plaque est éteinte, appuyez sur l'icône Démarrage/Arrêt et maintenez-la appuyée pendant 3 secondes, la plaque émettra un bip et passera en mode veille.
• Les indicateurs du foyer affichent «0» (la lettre «H» s'affiche sur l'indicateur du foyer en cas de chaleur résiduelle, et le point décimal clignotera), l'écran de la minuterie affichera également «00».
• En mode veille, si vous n'activez aucun foyer, l'appareil s'éteint automatiquement après 10 secondes et émet un signal sonore.

3. Déconnexion

En mode veille ou chauffage, appuyez sur l'icône connexion/déconnexion et maintenez-la appuyée pendant 3 secondes, un bref signal sonore retentit et l'appareil passe en mode déconnexion. Si la surface du foyer concerné présente une chaleur résiduelle à ce moment-là, l'indicateur de niveau de puissance affiche «H» et indique un avertissement de chaleur résiduelle.

4. Régulation du chauffage

- En mode veille, vous pouvez choisir le foyer en appuyant sur l'icône tactile de sélection du foyer, puis appuyez sur les icônes «+/-» pour régler le niveau de puissance du foyer correspondant. Appuyez sur les icônes «+/-» et maintenez-les appuyées pour augmenter ou diminuer continuellement le niveau de puissance.

- Lorsque le foyer est en cours de chauffage, appuyez longuement sur l'icône Marche/Arrêt pendant 3 secondes pour éteindre et arrêter le chauffage des 3 foyer, l'indicateur du foyer correspondant qui a été chauffé auparavant clignotera et affichera le symbole d'avertissement de température élevée «H».

- En mode veille, si une zone de cuisson présente encore une chaleur résiduelle, l'écran affiche le symbole de température élevée.

- Si vous devez éteindre l'un des foyers, vous pouvez d'abord sélectionner ce foyer, puis appuyer sur l'icône «-» jusqu'au niveau de puissance «0», ce qui n'affectera pas le chauffage des autres foyers. Lorsque le niveau de puissance atteint «0», l'indicateur du foyer correspondant qui a été chauffé auparavant affiche le symbole d'avertissement de température élevée.

- S'il y a plus d'un foyer fonctionnant en même temps, la puissance totale sera égale à la somme des puissances de tous les foyers en fonctionnement. Chaque foyer fonctionnera en fonction de son rapport de modulation de puissance et ne s'influencera pas mutuellement.

Notes

Pendant la cuisson, une seule fonction peut être activée ou l'une des icônes de la plaque peut être sélectionnée, c'est-à-dire qu'un seul point décimal sera affiché.

Appuyez sur l'icône «-» pour régler le niveau de puissance sur «0» et la plaque s'éteindra automatiquement.

Chaque foyer a 9 niveaux de puissance.

5. Fonction de chauffage à anneaux multiples

5.1. Fonction de triple anneau de cuisson : L'anneau extérieur ne peut être allumé que lorsque l'anneau intérieur est allumé.

1) Appuyez sur l'icône de sélection tactile du foyer que vous souhaitez chauffer et le point décimal s'affichera sur l'écran du foyer correspondant.

2) Sélectionnez le niveau de puissance souhaité.

3) Appuyez sur l'icône de sélection de l'anneau triple pour ouvrir l'anneau extérieur, la lumière indicatrice correspondante au foyer de l'anneau extérieur s'allume.

5.2. Fonction de triple anneau de cuisson : L'anneau extérieur ne peut être allumé que lorsque l'anneau intérieur est allumé.

1) Appuyez sur l'icône de sélection tactile du foyer que vous souhaitez chauffer et le point décimal s'affichera sur l'écran du foyer correspondant.

2) Sélectionnez le niveau de puissance souhaité.

FRANÇAIS

3) Appuyez sur l'icône de sélection de l'anneau triple pour ouvrir l'anneau extérieur, la lumière indicatrice correspondante au foyer de l'anneau extérieur s'allume.

4) Le deuxième anneau s'ouvre lors de la première pression, le troisième anneau s'ouvre lors de la deuxième pression et l'anneau extérieur se ferme lors de la troisième pression.

5.3. Désactivation de la fonction de chauffage à plusieurs anneaux

1) Appuyez sur l'icône de sélection tactile du foyer que vous souhaitez chauffer et le point décimal s'affichera sur l'écran du foyer correspondant.

2) Appuyez sur l'icône de sélection de l'anneau triple/anneau multiple pour fermer l'anneau extérieur.

6. Réglage du niveau de puissance

- Appuyez sur l'icône de sélection du foyer pour sélectionner le foyer correspondant, en utilisant les icônes «+/-» pour régler le niveau de puissance.

- Si vous maintenez appuyé l'une de ces icônes, la valeur sera ajustée vers le haut ou vers le bas. Chaque fois que vous appuyez sur l'icône «+», le niveau de puissance augmente d'une unité, jusqu'au niveau 9 ; chaque fois que vous appuyez sur l'icône «-», le niveau de puissance diminue d'une unité, jusqu'au niveau 0 (chaque fois que vous appuyez sur l'icône «+» ou «-», un bref signal sonore retentit).

- Une fois le réglage du niveau de puissance effectué, le point décimal de l'écran cesse de clignoter et affiche normalement le niveau de puissance après 10 secondes d'inactivité.

- Lorsque le niveau de puissance de l'un des foyers est réglé sur 0, ce foyer est éteint.

- Si le niveau de puissance de tous les foyers est «0», l'appareil se met automatiquement en état de déconnexion après 1 minute d'inactivité.

7. Fonction de réchauffement rapide

- Appuyez sur les icônes «+/-» pour régler la puissance au niveau 9, puis appuyez sur l'icône «+» pour que le foyer affiche alternativement «A» et «9».

- Appuyez sur l'icône «-» pour ajuster le niveau final de chauffage rapide requis.

- Appuyez sur l'icône «+» pour atteindre la vitesse 9, puis appuyez une nouvelle fois pour activer la fonction de chauffage rapide. L'indicateur du foyer affiche «A». Continuez en appuyant sur l'icône «-» et choisissez la puissance de cuisson.

Les tableaux de puissance et de temps pour l'échauffement rapide sont les suivants :

Niveaux de puissance 1	2 3 4 5	6 7 8 9
Temps de chauffage rapide (minutes)	1 3 4,8	6,5 8,5 2,5	3,5 4,5	5

Par exemple, appuyez sur l'icône «+» pour sélectionner «A», et appuyez sur l'icône «-» pour sélectionner la puissance 4. La plaque de cuisson commence à cuire à la vitesse 9 pendant 6,5 minutes. Il revient ensuite à la puissance réglée 4.

Attention

1. Vous ne pouvez réduire la puissance maximale en mode de chauffage rapide qu'en appuyant sur l'icône «-» pendant les 30 premières secondes, sinon vous quitterez le mode de chauffage rapide.
2. S'il chauffe rapidement à pleine puissance après 30 secondes, tout en continuant à afficher alternativement «A» et «9», appuyez sur l'icône «+» et la plaque restera en mode de chauffage rapide.
3. Lorsque vous modifiez le niveau de puissance, le temps écoulé est automatiquement calculé dans le temps de chauffage correspondant au nouveau niveau de puissance.
4. Si vous appuyez sur l'icône «-» à n'importe quel niveau pendant les 30 premières secondes du mode de chauffage rapide, le temps écoulé sera calculé au nouveau niveau de temps réglé, après avoir chauffé pendant le temps restant, la table de cuisson reviendra au mode de chauffage normal.

8. Icône tactile de verrouillage de sécurité

• La plaque peut être verrouillé en appuyant sur l'icône de sécurité pendant 3 secondes lorsque l'appareil est en mode veille ou en mode chauffage. L'icône du verrou de sécurité apparaîtra. Lorsque l'appareil est éteint, l'icône du verrou de sécurité s'éteint.
• Pour indiquer que la fonction de verrouillage de sécurité a été activée, la lumière de verrouillage de sécurité s'allume.
• Pour désactiver la fonction de verrouillage de sécurité, appuyez longuement sur l'icône de verrouillage de sécurité.
• Lorsque le verrouillage de sécurité est activé, vous ne pouvez activer aucun des autres icônes du panneau de commande, à l'exception de celle de Marche/Arrêt.

Note

Pour éviter tout dysfonctionnement, si le verrouillage de sécurité est activé en appuyant sur l'icône de verrouillage de sécurité et qu'il n'est pas annulé avant l'arrêt de la plaque vitrocéramique, la fonction de verrouillage de sécurité sera toujours active lorsque l'appareil sera remis en marche. Si le verrouillage de sécurité n'est pas annulé, vous ne pourrez pas utiliser les autres icônes, à l'exception de l'icône Marche/Arrêt.

9. Régler la minuterie

• Votre plaque de cuisson est dotée d'une minuterie qui compte à rebours de 1 à 99 minutes. Si l'écran de la minuterie affiche 0 pour l'état initial, appuyez sur l'icône «-», la période de compte à rebours sera de 30 à 0 À la fin de la période de compte à rebours, un signal sonore retentit pendant 2 minutes ; appuyez sur n'importe quelle icône dans les 2 minutes pour l'arrêter.
• Appuyez sur l'icône de la minuterie, utilisez les icônes «+/-» pour régler le temps du compte à rebours, en appuyant d'abord sur l'icône «+», la minuterie démarrera à partir de 1.

FRANÇAIS

• Si vous souhaitez annuler la minuterie, vous pouvez régler le temps de la minuterie sur zéro.
• L'écran de la minuterie affiche le compte à rebours en cours de programmation.
• L'affichage de la minuterie augmentera par intervalles d'une minute à chaque fois que l'icône «+» sera appuyée et un court signal sonore se fera entendre.
• L'affichage de la minuterie diminuera par intervalles d'une minute à chaque fois que l'icône «-» sera appuyée et un court signal sonore se fera entendre.
• Si la durée réglée dépasse 99 minutes, l'affichage de la minuterie affichera à nouveau "0".

Notes

• Pour régler la minuterie, appuyez sur l'icône de la minuterie et utilisez les icônes “+/-” pour saisir la nouvelle heure.
• Après avoir sélectionné le foyer, vous pouvez régler la minuterie avant de régler le niveau de puissance si vous le faites dans les 10 secondes (le point décimal sur l'écran correspondant clignotera 1 fois par seconde). S'il n'y a aucune opération après le réglage de la minuterie, la minuterie reviendra automatiquement à 0 (l'écran affichera 00) et le point décimal s'éteindra.
• Après le démarrage du foyer, pendant et après le réglage de la minuterie, l'indicateur du foyer correspondant clignotera (1 fois par seconde) et continuera de clignoter jusqu'à la fin de la minuterie.

9.1 Compteur de minutes

La minuterie de la plaque de cuisson peut être utilisée comme compteur de minutes pour n'importe quelle foyer sans affecter le processus de cuisson ou le réglage de puissance, et chaque valeur peut être différente.

Minuterie d'un seul foyer

Pour régler le compte à rebours d'un foyer, appuyez d'abord sur l'icône de la minuterie, le point décimal de l'affichage du foyer sélectionnée s'allumera. Le point décimal de l'affichage de la minuterie s'affichera pour indiquer que la minuterie réglée a été liée au foyer sélectionné. À ce stade, vous pouvez utiliser les icônes «+/-» pour régler le temps du compte à rebours.

Minuterie de plusieurs foyers

• Chaque opération de réglage de la minuterie sera la même que pour la minuterie d'une seul foyer. Tant qu'un compte à rebours est réglé pour le foyer, la lumière correspondante à ce foyer clignote.
• Appuyez sur n'importe quelle icône de sélection de foyer et l'affichage de la minuterie affichera la valeur de temporisation de ce foyer.
• Si aucun foyer n'est sélectionné, l'écran affiche la valeur minimale de la minuterie pour toutes les zones.

9.2 Temps préconfiguré

Les 3 foyers ont une fonction de minuterie préréglée. Si la minuterie n'est pas réglée manuellement, le rapport entre la minuterie préréglée et le niveau de puissance est indiqué dans le tableau ci-dessous :

Niveaux de puissance 1 2 3 4 5 6-9
Temps préconfiguré 6 h 6 h 5 h 5 h 4 h 1,5 h

Lorsque tous les temps préréglés sont atteints, les foyers s'éteindront automatiquement et passeront en mode veille.

10. Avertissement de température élevée

- Appuyez sur l'icône de Démarrage pendant 3 secondes jusqu'à ce qu'elle s'éteigne. L'appareil entier s'arrête de chauffer, mais la surface de cuisson conserve une température élevée. L'affichage du foyer concerné qui a cessé de chauffer affiche le symbole d'avertissement de chaleur résiduelle «H» pour indiquer la température élevée du foyer concerné.

- Si le foyer a déjà été chauffé, l'indicateur correspondant continue d'afficher «H» pendant 20 minutes après l'arrêt.

11. Fonction de protection

- Protection contre les températures élevées : Lorsque la température de la plaque chauffante est trop élevée, le dispositif mécanique de protection contre l'autolimitation de la température se met en marche, puis la plaque chauffante s'arrête de chauffer et recommence à chauffer lorsque la température baisse.

- Protection contre la chaleur résiduelle : Lorsque l'ensemble de l'appareil cesse de chauffer, le tube numérique du foyer concernée affiche le symbole d'avertissement de température élevée, indiquant que la température du foyer est trop élevée, veuillez ne pas le toucher pour éviter de vous brûler.

- Arrêt de sécurité : Pour les modèles enfichables, lors de la mise hors tension après une seconde à tout moment, la tension entre L / N de la prise doit chuter en dessous de la plage de tension de sécurité.

- Défaut de connexion entre la carte d'affichage et la carte d'alimentation : Lorsque l'appareil est allumé, si la carte d'affichage ne reçoit pas le signal correct de la carte d'alimentation pendant 20 secondes consécutives, l'affichage de la minuterie à 2 chiffres indiquera «E1» et tous les éléments cesseront de fonctionner. Il revient en mode arrêt au bout d'une minute et l'écran affiche en permanence le symbole d'avertissement de chaleur résiduelle «H» pour le foyer soumis à la protection contre la chaleur résiduelle.

Guide d'utilisation de la plaque vitrocéramique

- Lors des premières utilisations, la plaque peut dégager une odeur d'acide et de brûlé.

FRANÇAIS

Cette odeur disparaîtra complètement avec une utilisation répétée.

• Les positions à partir desquelles la chaleur rayonnera sont clairement indiquées sur la plaque. Les ustensiles de cuisson doivent être placés exactement sur les foyers pour que la cuisson soit efficace. Les ustensiles de cuisson doivent avoir le même diamètre que le foyer utilisé.
• N'utilisez pas d'ustensiles de cuisson dont la base est rugueuse, car ils risquent de rayer la surface en céramique.
• Avant d'utiliser un ustensile de cuisson, assurez-vous que la base est propre et sèche.
• Lorsqu'il est froid, la base des ustensiles de cuisson doit être légèrement concave, car lorsqu'ils sont chauds, ils se dilatent et reposent à plat sur la surface de la plaque de cuisson. Cela permettra à la chaleur de se transférer plus facilement.
• La meilleure épaisseur pour le fond des ustensiles de cuisson est de 2 à 3 mm pour l'acier émaillé et de 4 à 6 mm pour l'acier inoxydable avec fond en sandwich.
• Si ces recommandations ne sont pas suivies, une grande perte de chaleur et d'énergie se produira. La chaleur non absorbée par les ustensiles de cuisson est propagée à la plaque de cuisson, au cadre et aux meubles environnants.
• Il est préférable de couvrir l'ustensile de cuisson avec un couvercle afin de pouvoir cuisiner à une température plus basse.
• Faites toujours cuire les légumes, les pommes de terre, etc. dans le moins d'eau possible pour réduire le temps de cuisson.
• Les aliments ou les liquides à forte teneur en sucre peuvent endommager la plaque de cuisson s'ils entrent en contact avec sa surface. Les éclaboussures doivent être essuyées immédiatement, mais cela n'empêchera pas d'endommager la surface de la plaque de cuisson.

Important

La surface de la plaque vitrocéramique est résistante ; cependant, elle n'est pas incassable et peut être endommagée. Surtout si des objets pointus ou durs tombent dessus avec une certaine force.

5. NETTOYAGE ET ENTRETIEN

• Laissez refroidir la plaque complètement avant de la nettoyer.
• L'appareil doit être débranché du réseau électrique avant de commencer tout processus de nettoyage.
• Les résidus de produits de nettoyage laissés sur la surface de la vitrocéramique peuvent l'endommager. Enlevez les résidus avec de l'eau tiède mélangée à un peu de liquide vaisselle.
• Les produits de nettoyage abrasifs ou les objets pointus endommagent la surface de la plaque de cuisson ; nettoyez-la avec de l'eau tiède mélangée à un peu de détergent liquide.

- Vous trouverez peut-être plus facile de nettoyer certains restes de nourriture lorsque la surface de la plaque de cuisson est encore chaude. Cependant, vous devez faire attention de ne pas vous brûler si vous nettoyez la surface de la plaque de cuisson alors qu'elle est encore chaude.

Après chaque utilisation

• Passez un chiffon humide sur la plaque.
• Séchez la surface avec un chiffon propre.

Tableau de nettoyage

Type de déchet Le retirer	immédiatement ?	Retirer lorsque l'appareil a refroidi ?	Que dois-je utiliser pour enlever le résidu ?
Sucre ou aliments/ liquides contenant du sucre	Oui Non Grattoir vitrocéramique
Feuille d'aluminium ou plastique	Oui Non Grattoir vitrocéramique
Éclaboussures d'huile/ graisse	Non Oui		Nettoyant pour plaque vitrocéramique
Décoloration métallique	Non Oui		Nettoyant pour plaque vitrocéramique
Éclaboussures ou anneaux d'eau	Non Oui		Nettoyant pour plaque vitrocéramique

Important

La surface de la plaque de cuisson ne doit être nettoyée qu'avec de l'eau tiède et un peu de détergent liquide.

Avertissement

• Assurez-vous que la plaque de cuisson est propre : un foyer sale ne transmet pas toute la chaleur.
• Protégez la plaque contre la corrosion.
• Débranchez la plaque de cuisson contre la corrosion.
• Ne laissez pas d'ustensiles de cuisine sans surveillance sur la plaque de cuisson ; la graisse chaude peut s'enflammer spontanément.

FRANÇAIS

Important

Si votre appareil ne fonctionne pas correctement, contactez Cecotec.

6. RÉSOLUTION DE PROBLÈMES

- N'essayez pas de réparer l'appareil vous-même.

- Veuillez noter que si un technicien est appelé pendant que le produit est sous garantie et qu'il s'avère que le problème n'est pas dû à une défaillance de l'appareil, vous pouvez être tenu de payer les frais.

- L'appareil doit être accessible pour que le technicien puisse effectuer les réparations nécessaires. Si votre appareil est installé de telle manière que le technicien craint d'endommager l'appareil ou votre cuisine, il n'effectuera pas la réparation.

Avertissement

• Assurez-vous que la plaque de cuisson est propre : un foyer sale ne transmet pas toute la chaleur.
• Protégez la plaque contre la corrosion.
• Débranchez la plaque de cuisson contre la corrosion.
• Ne laissez pas les casseroles avec des plats préparés à partir de graisses et d'huiles sans surveillance sur la plaque chauffante ; la graisse chaude peut s'enflammer spontanément.

7. SPÉCIFICATIONS TECHNIQUES

Référence : 02852

Produit : Bolero Squad V 3001

Tension nominale : 220-240V\~

Fréquence nominale : 50/60Hz

Puissance nominale : 5700W

	Symbole Valeur Unité
Modèle 02852
Type de plaque Électrique
Nombre de foyers 3

Technologie de chauffage (foyers et zones de cuisson à induction, plaques à rayonnement, plaques solides)		Panneau rayonnant
	Symbole Valeur Unité
Pour foyers ou zones de cuisson circulaires : diamètre de la surface utilisable de chaque foyer, arrondi aux 5 mm les plus proches.	^(1)	20.0 cm
	^(2)	16.5 cm
	^(3)	30.0 cm
Pour foyers ou zones de cuisson non circulaires : largeur et longueur de la surface utilisable de chaque foyer ou zone de cuisson, arrondies aux 5 mm les plus proches.	LW	N/AN/A	cmcm
Consommation d'énergie par foyer ou zone de cuisson, calculée par kg (*)	EC_cuisson^(2) électrique	187.8 Wh/kg
	EC_cuisson^(2) électrique	210.0 Wh/kg
	EC_cuisson^(2) électrique	178.4 Wh/kg
Consommation d'énergie de la plaque, calculée par kg (*)	EC_plaque électrique	192.1 Wh/kg
Mode déconnexion 0.46 W

(*) Calculé selon la méthode de mesure du rendement (EN 60350-2).
(1)Foyer 1
(2) Foyer 2
(3) Foyer 3

Les spécifications techniques peuvent être modifiées sans notification préalable afin d'améliorer la qualité du produit.

Produit fabriqué en Chine I Conçu en Espagne

8. RECYCLAGE DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce symbole indique que, conformément à la réglementation en vigueur, le produit et/ou la batterie doivent être éliminés séparément des déchets municipaux. Lorsque ce produit atteint la fin de sa vie utile, vous devez retirer les piles ou batteries et les apporter à un point de collecte désigné par les autorités locales.

Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos appareils électriques et électroniques et/ou des batteries correspondantes, vous devez contacter les autorités locales.

Le respect des directives susmentionnées contribuera à la protection de l'environnement.

9. GARANTIE ET SAV

Cecotec est responsable envers l'utilisateur final ou le consommateur de tout défaut de conformité existant au moment de la livraison du produit dans les termes, conditions et délais établis par la réglementation applicable.

Il est recommandé que les réparations soient effectuées par du personnel qualifié.

Si vous détectez un incident ou un problème avec le produit, vous devez contacter le Service Après-Vente officiel de Cecotec au [phone].

10. COPYRIGHT

Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récupération de données, transmis ou distribué par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou similaire) sans l'autorisation préalable de CECOTEC INNOVACIONES, S.L.

1. TEILE UND KOMPONENTEN

Abb. 1
