Typ výrobku	Vestavná varná deska se sklokeramickou deskou
Referenční číslo	02852
Počet varných zón	3
Technologie ohřevu	Sálání (radiační panely)
Průměry varných zón	Levá přední zóna 20,0 cm, zadní zóna 16,5 cm, pravá přední zóna 30,0 cm
Jmenovitý výkon	5700 W
Jmenovité napětí	220-240 V ~, 50/60 Hz
Celková spotřeba energie	192,1 Wh/kg
Spotřeba v pohotovostním režimu	0,46 W
Hlavní funkce	9 úrovní výkonu, rychlý ohřev, trojitý kruh, časovač (1-99 min), dětská pojistka, indikace zbytkového tepla
Ovládání	Dotykové s ikonami + a -, výběr zóny
Instalace	Zabudování do pracovní desky o tloušťce 30 až 40 mm, větrací prostor minimálně 100 mm
Elektrické připojení	Jednofázové 220-240 V nebo dvoufázové 400 V, vyžaduje bezpečnostní spínač s kontaktní vzdáleností nejméně 3 mm
Čištění a údržba	Po vychladnutí otřete vlhkým hadříkem a jemným čisticím prostředkem. Na odolné nečistoty použijte škrabku. Nepoužívejte abrazivní čisticí prostředky ani páru.
Bezpečnost	Dětská pojistka, automatické vypnutí, ochrana proti přehřátí, indikátor zbytkového tepla
Hmotnost	Přibližně 10 kg (odhad)
Rozměry (Š x H x V)	Přibližně 59 x 52 x 5 cm (odhad)
Poprodejní servis	Kontaktujte Cecotec na [phone]
Záruka	Právní shoda, opravy doporučeno provádět kvalifikovaným personálem

Často kladené otázky - BOLERO SQUAD V 3001 CECOTEC

Jak nainstalovat sklokeramickou desku BOLERO SQUAD V 3001?

Instalaci musí provést kvalifikovaná osoba. Vyřízněte pracovní desku podle uvedených rozměrů (viz obrázky 2 a 3 v manuálu). Umístěte dodané těsnění kolem spodního okraje desky. Připojte spotřebič k obvodu chráněnému dvoupólovým spínačem 30 A s kontaktní vzdáleností nejméně 3 mm. Zajistěte dostatečné větrání.

Jak nastavit časovač na desce?

V pohotovostním režimu nebo během vaření stiskněte ikonu časovače. Pomocí tlačítek + a - nastavte čas od 1 do 99 minut. Časovač lze přiřadit ke konkrétní zóně stisknutím výběru této zóny. Pro zrušení nastavte čas na 0.

Co dělat, když se na displeji zobrazí chybový kód E1?

Kód E1 znamená ztrátu komunikace mezi zobrazovací deskou a napájecí deskou. Vypněte spotřebič a na několik minut jej odpojte. Pokud problém přetrvává, kontaktujte poprodejní servis Cecotec.

Jak aktivovat dětskou pojistku?

V pohotovostním režimu nebo během vaření stiskněte ikonu bezpečnosti (zámek) na 3 sekundy. Rozsvítí se kontrolka. Pro deaktivaci opakujte stejný úkon. Pozor: pokud desku vypnete bez deaktivace pojistky, zůstane aktivní při příštím zapnutí.

Jaké nádobí používat na této desce?

Používejte hrnce s rovným, čistým a suchým dnem. Průměr musí odpovídat průměru zóny. Vyhněte se hrubým dnům, které by mohly poškrábat sklokeramiku. U smaltované oceli se doporučuje tloušťka 2-3 mm; u nerezové oceli se sendvičovým dnem 4-6 mm.

Jak čistit sklokeramickou desku?

Nechte desku zcela vychladnout. Otřete vlhkým hadříkem s trochou saponátu. Na zbytky cukru nebo plastu použijte speciální škrabku na sklokeramiku. Nikdy nepoužívejte abrazivní čisticí prostředky, drátěnky ani parní čistič.

Deska nehřeje, co dělat?

Nejprve zkontrolujte, zda je napájecí kabel zapojený a zda je bezpečnostní spínač v poloze zapnuto. Ujistěte se, že není aktivována dětská pojistka. Pokud se zobrazuje indikátor zbytkového tepla 'H', počkejte, až zóna vychladne. Pokud nic nepomáhá, kontaktujte servis.

Jak používat funkci rychlého ohřevu (Boost)?

Vyberte zónu, nastavte výkon na úroveň 9, poté stiskněte +, dokud displej nebude střídat 'A' a '9'. Poté stiskněte - pro výběr požadovaného výkonu vaření. Deska bude topit na plný výkon po stanovenou dobu (viz tabulka v manuálu) a poté se vrátí na nastavený výkon.

Jaká je spotřeba energie této desky?

Celková spotřeba desky je 192,1 Wh/kg podle normy EN 60350-2. Každá zóna má specifickou spotřebu: zóna 20 cm: 187,8 Wh/kg, zóna 16,5 cm: 210,0 Wh/kg, zóna 30 cm: 178,4 Wh/kg. V pohotovostním režimu je spotřeba 0,46 W.

Jak zajistit dobré větrání při instalaci?

Dodržujte minimální vzdálenosti uvedené v manuálu (obrázky 2 a 3): otvor 100 mm pod deskou a odstup nejméně 50 mm mezi deskou a sousedními stěnami nebo skříňkami. Nezakrývejte větrací otvory po obvodu desky.

NÁVOD K OBSLUZE BOLERO SQUAD V 3001 CECOTEC

Bezpečnostní pokyny 28

ÍNDICE

1. Díly a součásti 151
2. Před použitím 151
3. Instalace 152
4. Provoz 155
5. Čištění a údržba 160
6. Řešení problémů 162
7. Technické specifikace 162
8. Recyklace elektrických a
   elektronických zařízení 163
9. Záruka a technický servis 164
10. Copyright 164

Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- Tento symbol znamená: pozor, horký povrch.

Teplota přístupných povrchů může být při provozu spotřebiče vysoká.

• VAROVÁNÍ: Pokud je povrch prasklý, vypněte spotřebič, abyste předešli možnosti úrazu elektrickým proudem. Obratte se na Technický servis firmy Cecotec. Nevařte na prasklé nebo rozbité varné desce.
• K čištění skla nepoužívejte drsné abrazivní čisticí prostředky ani ostré kovové škrabky, protože by mohly poškrábat povrch a způsobit rozbití skla.
• Nepoužívejte parní čistič.
• Spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.

• Nebezpečí požáru: Na varné plochy neukládejte žádné předměty.

• POZOR: Na proces vaření je třeba dohlížet. Krátkodobý proces vaření musí být neustále kontrolován.

• VAROVÁNÍ: Vaření bez dozoru na mastné nebo zaolejované varné desce může být nebezpečné a může vést k požáru.
• VAROVÁNÍ: vaření bez dozoru na mastné nebo zaolejované varné desce může být nebezpečné a může způsobit požár. Nikdy se nepokoušejte uhasit oheň vodou, vypněte spotřebič a zakryjte plamen, např. protipožární dekou nebo přikrývkou.
• Před čištěním nebo údržbou varnou desku odpojte.
• Spotřebič nesmí být instalován za dekorativními dvířkami, aby nedošlo k jeho přehřátí.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na typovém štítku produktu a že zástrčka je uzemněná.
• Bud'te opatrní: hrany panelu jsou ostré. Nedostatečná opatrnost může vést ke zranění nebo pořezání.
• Na tento spotřebič by nikdy neměly být pokládány žádné hořlavé materiály nebo výrobky.
• Doporučuje se, aby tento spotřebič správně instalovala a připojila osoba s příslušnou kvalifikací.
• Tento spotřebič musí být připojen k obvodu s odpojovačem, který umožňuje úplné odpojení od elektrické sítě.
• Nesprávná instalace spotřebiče může vést ke ztrátě platnosti záruky nebo nároků z odpovědnosti.

• Pokud je kabel poškozen, musí být vyměněn výrobcem, distributorem nebo podobně kvalifikovanými osobami, aby se předešlo nebezpečí.

• Rukojeti kuchyňského nádobí mohou být po použití horké na dotek. Zkontrolujte, zda rukojeti nádobí nevyčnívají nad ostatní zapnuté varné zóny. Uchovávejte rukojeti mimo dosah dětí. Nedodržení těchto pokynů může mít za následek popáleniny.

• Po použití vždy vypněte varné zóny a varnou desku, jak je popsáno v tomto návodu.
• VAROVÁNÍ: spotřebič a jeho přístupné části se během používání zahřívají. Dávejte pozor, abyste se nedotkli topných těles. Děti mladší 8 let by se k přístroji neměly přibližovat, pokud nejsou pod neustálým dohledem.

1. PIEZAS Y COMPONENTES

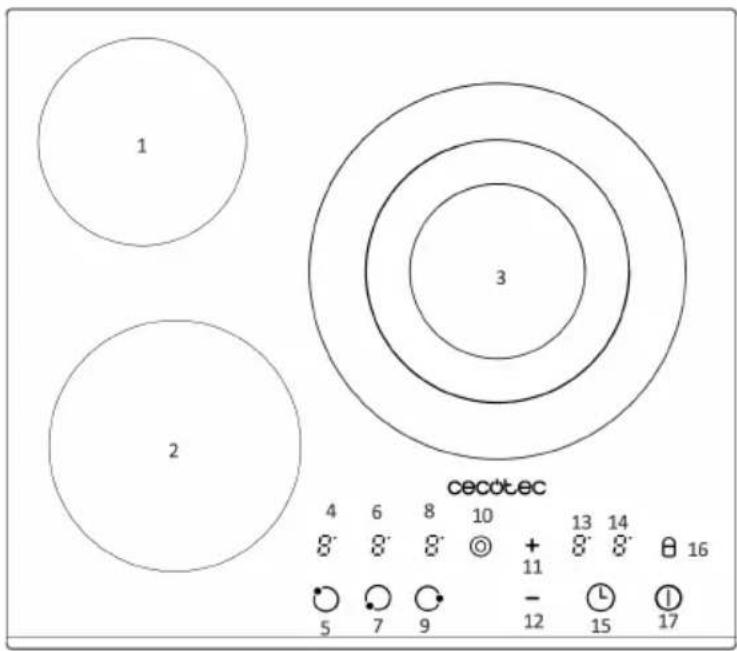

Fig. 1

1. Varná zóna 1
2. Varná zóna 1
3. Varná zóna 3
4. Indikátor varné zóny 1
5. Ikona pro výběr varné zóny 1
6. Indikátor varné zóny 2
7. Ikona pro výběr varné zóny 2
8. Indikátor varné zóny 3
9. Ikona pro výběr varné zóny 3
10. Ikona pro výběr trojité varné zóny
11. Ikona zvýšení “+”
12. Ikona snížení "-"
13. Displej časovače
14. Displej časovače
15. Ikona časovače
16. Ikona bezpečnostního zámku
17. Tlačítko zapnutí/vypnutí

Poznámka

Grafika v této příručce je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte zařízení z krabice a odstraňte veškerý obalový materiál. Původní krabici a další obaly můžete uschovat na bezpečném místě, aby nedošlo k poškození zařízení, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat původní obal, ujistěte se, že všechny položky správně recyklujete.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí dodávky a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

Obsah krabice

• Sklokeramická varná deska
• Izolační páska
• Podpěry
• Tento návod k použití

ČEŠTINA

První použití

Důležité

- Je nutné vyčistit povrch sklokeramické varné desky (viz Čištění a údržba).

- Zapněte obě varné zóny na 5 minut na maximální výkon, ale nezapínejte je současně. Do každé zóny umístěte hrnec naplněný do poloviny studenou vodou. To pomůže odstranit případné pachy novotvarů a odpařit případnou vlhkost, která se mohla vytvořit na topných tělesech během přepravy.

- Nezapínejte obě zóny současně.

3. INSTALACE

Elektrické spoje

Před připojením spotřebiče se ujistěte, že napájecí napětí uvedené na označení výrobku odpovídá napětí vaší elektrické sítě.

Varování

- Tento spotřebič musí být připojen k uzemněné zásuvce.

- V případě nutnosti výměny napájecího kabelu musí být uzemňovací vodič (žlutý/zelený) vždy o 10 mm delší než síťové vodiče.

- Dbejte na to, aby teplota napájecího kabelu nepřesáhla 50 °C.

- Pokud je napájecí kabel poškozený, musí jej vyměnit výrobce nebo jeho servisní středisko, aby se předešlo případnému nebezpečí.

Před instalací sklokeramické varné desky

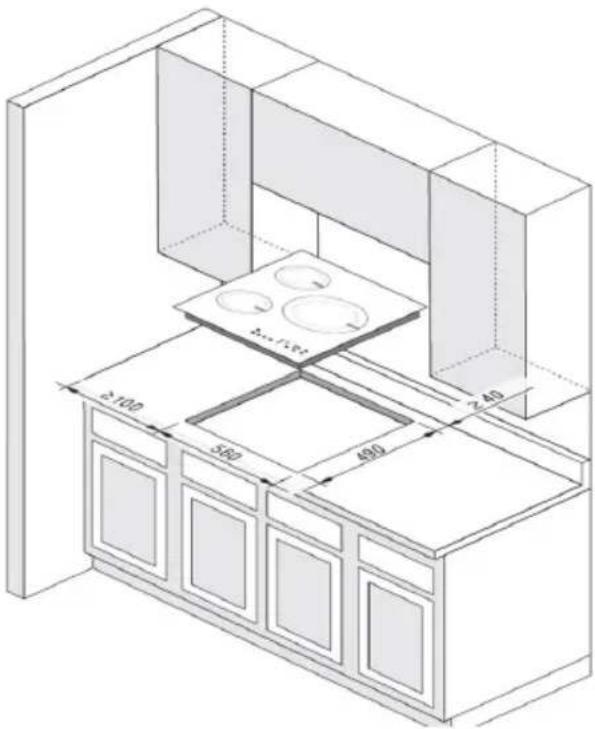

Na obrázku 2 jsou znázorněny rozměry požadované pro výřez otvoru, do kterého má být sklokeramická varná deska instalována.

Upozornění

• Povrchy, které jsou v přímém kontaktu s deskou, musí být tepelně odolné (min. 95°).
• Spotřebič lze instalovat na pracovní desku o tlouštce 30 až 40 mm a v blízkosti stěn, které isou vyšší než pracovní deska, při zachování minimální vzdálenosti 100 mm.
• Před osazením desky provedte všechny příslušné výřezy do povrchu/desky a poté pečlivě odstraňte všechny hobliny nebo piliny.

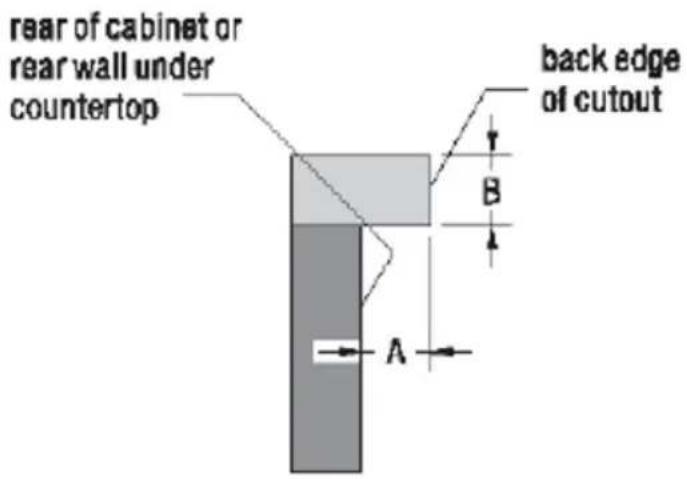

• Pro zajištění správného větrání desky dodržujte rozměry uvedené na obrázcích 2 a 3.
• Dbejte na to, aby byl povrch rovný a pravoúhlý a aby žádné části nezasahovaly do prostoru potřebného pro instalaci.
• Provedte výřez, jak je znázorněno na obrázcích 2 a 3.

Instalace sklokeramické varné desky

• Vyjměte desku a návod k použití z krabice.
• Před zahájením instalace si pečlivě přečtěte návod k použití.

Krok 1

Na povrch pracovní desky položte ručník nebo utěrku a umístěte na ni indukční varnou desku lícem dolů. Obr. 4

Krok 2

• Umístěte těsnicí pásku dodanou s varnou deskou pro její utěsnění na povrch pracovní desky.
• Nepoužívejte silikon. Nalepte pásku na okraj spodní části indukční varné desky, přičemž ponechte asi 3 mm od okraje skla.
• Nalepte pásku po celém obvodu.
• Odstřihněte přebytečnou část a spojte oba konce pásky tak, aby se navzájem dotýkaly. Obr. 5

Krok 3

• Připevněte podpěry (4 nebo 5 kusů) na přední a zadní straně pomocí šroubů. Umístěte desku dobře vystředěnou na předřezanou desku nebo pracovní plochu.
• Ujistěte se, že přední okraj desky je rovnoběžný s bočním okrajem pracovní desky. Obr. 6

Důležité

• Je třeba dodržovat požadavky na větrání uvedené na obrázku 7.
• Kolem vnější strany desky jsou větrací otvory. Ujistěte se, že tyto otvory nejsou zablokovány pracovní deskou při osazení varné desky.
• K utěsnění spotřebiče nepoužívejte silikonový tmel. Toby ztížilo budoucí demontáž desky, zejména v případě nutnosti údržby.
• Při montáži varnou desku opatrně otočte a opatrně ji vložte do výřezu v pracovní desce.

Pokyny pro montáž. Obr. 8

- Sklokeramická varná deska je navržena pro provoz s dvoufázovým střídavým proudem (400V2N\~50 Hz). Nominální napětí topných těles varné desky je 230 V. Sklokeramickou varnou desku lze přizpůsobit pro jednofázový provoz pomocí vhodné propojky v připojovací skříňce podle schématu připojení zobrazeného na obrázku. Schéma připojení najdete také na krytu připojovací skříňce. Nezapomeňte, že připojovací kabel musí odpovídat typu připojení a nominálnímu výkonu sklokeramické varné desky.

- Připojovací kabel musí být upevněn v svorce pro odlehčení tahu.

Varování!

- Nezapomeňte připojit bezpečnostní obvod ke svorce v připojovací skříňce.

ČEŠTINA

• Napájení sklokeramické varné desky musí být vybaveno bezpečnostním spínačem, který umožňuje nouzové vypnutí napájení. Vzdálenost mezi provozními kontakty bezpečnostního spínače musí být nejméně 3 mm.
• Připojení kabelů musí být provedeno v souladu se schématem zapojení na spodní straně desky.
• Každý typ kabelu musí být připojen k odpovídající napájecí svorkovnici.
• Je nutné použít kvalitní šroubovák k pečlivému a úplnému dotažení VŠECH šroubů svorek.
• Pokud při prvním zapnutí desky nefungují obě zóny, měli byste zkontrolovat, zda jsou všechny šrouby svorek pevně dotaženy. To je nutné provést před tím, než se obrátíte na zákaznický servis.

Důležité

• NEPŘIPOJUJTE spotřebič k elektrické síti pomocí zástrčky a zásuvky 13 A.
• Musí být připojen ke dvoupólové zásuvce s pojistkou 30 A, s odstupem kontaktů 3 mm a umístěný na snadno přístupném místě vedle spotřebiče. Nesmí být umístěn nad spotřebičem nebo ve vzdálenosti větší než 1,25 m od spotřebiče.
• Kabel lze v případě potřeby smotat, ale dbejte na to, aby nebyl při připevňování desky zalomený nebo přiskřípnutý. Nedovolte, aby se kabel dostal do kontaktu s horkými částmi spotřebiče.

Výměna napájecího kabelu. Obr. 9

• Pokud je síťový napájecí kabel poškozen, musí být vyměněn za jiný vhodný, obratte se na oficiální servisní středisko společnosti Cecotec nebo na kvalifikovaného technika.

• Sítový kabel je třeba vyměnit podle následujících pokynů:

• Vypněte zařízení.

• Otevřete svorkovnici ve spodní části desky.
• Vyšroubujte šrouby svorek zajištující kabel.
• „Zelenožlutý“ zemnicí vodič musí být připojen k označené svorce. Měl by být asi o 10 mm delší než napájecí a nulový vodič.
• „Modrý“ nulový vodič musí být připojen ke svorce označené písmenem (N) - živý vodič (L1) musí být připojen ke svorce označené písmenem (L1) (220-240V 1N \~ ). Obr. 9
• „Modrý“ nulový vodič musí být připojen ke svorce označené písmenem (N) - živý vodič L1 musí být připojen ke svorce označené písmenem (L1). Vodič L2 musí být připojen ke svorce označené písmenem (L2) (380-420V 2N \~ ). Obr. 9

4. PROVOZ

1. Zapnutí

Po zapnutí spotřebiče deska jednou zapípá, čímž signalizuje, že je zapnutá, všechny digitální indikátory displeje a zobrazení se na 2 sekundy rozsvítí a poté spotřebič přejde do režimu vypnutí.

Poznámka

- Kontrolky se nerozsvítí, pokud není k dispozici funkce vícenásobného ohřevu prstenců.

Režim vypnutí: Celý displej se vypne s výjimkou indikátoru zbytkového tepla. Kromě stisknutí a podržení ikony zapnutí/vypnutí nelze ostatní ikony aktivovat.

2. Pohotovostní režim

• V režimu vypnutí stiskněte a podržte ikonu zapnutí/vypnutí po dobu 3 sekund, deska vydá zvukový signál a přejde do pohotovostního režimu.
• Indikátory varné zóny budou ukazovat „0“ (v případě přítomnosti zbytkového tepla se na indikátoru varné zóny zobrazí písmeno „H“ a bliká desetinná čárka), na displeji časovače se rovněž zobrazí „00“.
• V pohotovostním režimu lze ohřívat každou varnou zónu; pokud není ohřívána žádná zóna, spotřebič se po 10 sekundách automaticky vypne a zapípá.

3. Vypnutí

V pohotovostním režimu nebo v režimu ohřevu stiskněte a podržte tlačítko zapnutí/vypnutí po dobu 3 sekund, ozve se krátký zvukový signál a spotřebič přejde do režimu vypnutí. Pokud povrch příslušné varné zóny v daném okamžiku vykazuje zbytkové teplo, zobrazí se na displeji indikátoru úrovně výkonu „H“ a upozornění na zbytkové teplo.

4. Ovládání ohřevu

• V pohotovostním režimu můžete vybrat varnou zónu stisknutím dotykové ikony pro výběr varné zóny a poté stiskněte ikony „+/-“ pro nastavení úrovně výkonu. Stiskněte a podržte ikony “+/-” pro nepřetržité zvyšování nebo snižování úrovně výkonu.
• Když je varná zóna ve stavu ohřevu, dlouhým stisknutím ikony zapnutí/vypnutí po dobu 3 sekund vypnete a zastavíte ohřev všech 3 varných zón, indikátor příslušné varné zóny, která byla předtím ohřívána, začne blikat a zobrazí se výstražný symbol vysoké teploty „H“.
• V pohotovostním režimu, pokud má některá varná zóna ještě zbytkové teplo, se na displeji zobrazí symbol vysoké teploty.
• Pokud potřebujete vypnout jednu z varných zón, můžete ji nejprve zvolit a poté stisknout ikonu “-” až na úroveň výkonu „0“ pro vypnutí této zóny, což neovlivní ohřev ostatních varných zón. Když úroveň výkonu dosáhne hodnoty „0“, indikátor příslušné varné zóny,

ČEŠTINA

která byla předtím zahřátá, zobrazí výstražný symbol vysoké teploty.

- Pokud je v provozu více varných zón současně, celkový výkon se rovná součtu výkonů všech varných zón v provozu. Každá varná zóna pracuje podle svého modulačního poměru výkonu a vzájemně se neovlivňují.

Poznámky

Během vaření lze aktivovat pouze jednu funkci nebo zvolit jednu z ikon na varné desce, tj. zobrazí se pouze jedna desetinná čárka.

Stiskněte ikonu „-“ pro nastavení úrovně výkonu na „0“ a varná deska se automaticky vypne. Každá varná zóna má 9 úrovní výkonu.

5. Funkce ohřevu vícenásobných prstenců

5.1. Funkce trojitý varný prstenec: Vnější prstenec lze zapnout až po zapnutí vnitřního prstence.

1) Stiskněte dotykovou ikonu pro výběr varné zóny, kterou chcete ohřát, a na displeji příslušné varné zóny se zobrazí desetinná tečka.

2) Zvolte požadovanou úroveň výkonu.

3) Stiskněte ikonu výběru trojitého prstence, abyste otevřeli vnější prstenec, rozsvítí se příslušná kontrolka varné zóny vnějšího prstence.

5.2. Funkce trojitý varný prstenec: Vnější prstenec lze zapnout až po zapnutí vnitřního prstence.

1) Stiskněte dotykovou ikonu pro výběr varné zóny, kterou chcete ohřát, a na displeji příslušné varné zóny se zobrazí desetinná tečka.

2) Zvolte požadovanou úroveň výkonu.

3) Stiskněte ikonu výběru trojitého prstence, abyste otevřeli vnější prstenec, rozsvítí se příslušná kontrolka varné zóny vnějšího prstence.

4) Druhý prstenec se otevře při prvním stisknutí, třetí prstenec se otevře při druhém stisknutí a vnější prstenec se zavře při třetím stisknutí.

5.3. Deaktivace funkce ohřevu vícenásobných prstenců

1) Stiskněte dotykovou ikonu pro výběr varné zóny, kterou chcete ohřát, a na displeji příslušné varné zóny se zobrazí desetinná tečka.

2) Stiskněte ikonu pro výběr trojitého/vícenásobného prstence a zavřete vnější prstenec.

6. Nastavení úrovně výkonu

- Stiskněte ikonu pro výběr varné zóny a zvolte příslušnou varnou zónu, pomocí ikon „+/-” pro nastavení úrovně výkonu.

- Stisknutím a podržením některé z těchto ikon se hodnota indikátoru zóny zvýší nebo sníží. Při každém stisknutí ikony „+“ se úroveň výkonu zvýší o jeden bod až na úroveň 9; při každém stisknutí ikony „-“ se úroveň výkonu sníží o jeden bod až na úroveň 0 (při každém stisknutí ikony „+“ nebo „-“ zazní krátký zvukový signál).

- Po dokončení nastavení úrovně výkonu přestane blikat desetinná čárka na displeji a po 10

sekundách nečinnosti se zobrazí úroveň výkonu.

• Při změně úrovně výkonu některé z varných zón na 0 se tato varná zóna vypne.
• Pokud je úroveň výkonu všech varných zón „0“, spotřebič se po 1 minutě nečinnosti automaticky vypne.

7. Funkce rychlého ohřevu

• Stiskněte ikony "+/-" pro nastavení výkonu na úroveň 9 a poté stiskněte ikonu "+" tak, aby se na varné zóně střídavě zobrazovaly symboly „A“ a „9“.
• Stisknutím ikony “-” nastavte potřebnou konečnou úroveň rychlého ohřevu.
• Stisknutím ikony "+" dosáhnete rychlosti 9 a dalším stisknutím aktivujete funkci rychlého ohřevu. Indikátor varné zóny zobrazí „A“. Pokračujte stisknutím ikony "-" a zvolte rychlost vaření.

Tabulky výkonu a času pro rychlý ohřev jsou následující:

Úroveň výkonu 123456789

Doba rychlého ohřevu (v 134,86,58,52,53,54,5 5 minutách))

Například'stiskněte ikonu "+" pro výběr „A“ a stiskněte ikonu "-" pro výběr rychlosti 4. Varná deska začne vařit při rychlosti 9 po dobu 6,5 min. Poté se vrátí na nastavenou rychlost 4.

Pozor

1. Maximální výkon v režimu rychlého ohřevu můžete snížit pouze stisknutím ikony "-" po dobu prvních 30 sekund, jinak režim rychlého ohřevu se přeruší.
2. Pokud se varná deska po 30 sekundách rychle zahřeje na plný výkon, zatímco se na displeji stále střídavě zobrazuje „A“ a „9“, stiskněte ikonu “+” a varná deska zůstane v režimu rychlého ohřevu.
3. Při změně úrovně výkonu se automaticky vypočítá uplynulý čas v době ohřevu odpovídající nové úrovni výkonu.
4. Pokud stisknete ikonu „-“ na libovolné úrovni během prvních 30 sekund režimu rychlého ohřevu, bude uplynulý čas počítán na nové nastavené úrovni času, po ohřevu v tomto zbývajícím čase se varná deska vrátí do normálního režimu ohřevu.

8. Ikona bezpečnostního zámku

- Sklokeramickou varnou desku lze zablokovat stisknutím a podržením ikony bezpečnostního zámku po dobu 3 sekund, zatímco je spotřebič v pohotovostním režimu nebo v režimu ohřevu. Zobrazí se ikona bezpečnostního zámku. Když se spotřebič vypne, ikona bezpečnostního zámku zhasne.

• Pro indikaci aktivace funkce bezpečnostního zámku se rozsvítí kontrolka bezpečnostního zámku.
• Chcete-li funkci bezpečnostního zámku deaktivovat, dlouze stiskněte ikonu bezpečnostního zámku.

ČEŠTINA

- Když je bezpečnostní zámek aktivován, nelze aktivovat žádná jiná tlačítka na ovládacím panelu kromě tlačítka zapnutí/vypnutí.

Poznámka

Aby se zabránilo nesprávnému provozu, pokud je bezpečnostní zámek aktivován stisknutím ikony bezpečnostního zámku a není zrušen před vypnutím sklokeramické varné desky, bude funkce bezpečnostního zámku aktivní i po opětovném zapnutí spotřebiče. Pokud bezpečnostní zámek není zrušen, nebude možné použít žádnou z ostatních ikon kromě ikony zapnutí/vypnutí.

9. Nastavení časovače

• Varná deska je vybavena časovačem, který odpočítává od 1 do 99 minut. Pokud se na displeji časovače zobrazí 0 jako počáteční stav, stiskněte ikonu “-”, doba odpočítávání bude od 30 do 0. Na konci odpočítávání zazní po dobu 2 minut zvukový signál, který zastavíte stisknutím libovolné ikony do 2 minut.
• Stiskněte ikonu časovače, pomocí ikon "+/-" pro nastavení času odpočítávání, prvním stisknutím ikony „+“ časovač se spustí od 1.
• Pokud chcete časovač zrušit, můžete časovač nastavit na nulu.
• Na displeji časovače se zobrazí naprogramovaný čas odpočítávání.
• Displej časovače se po každém stisknutí ikony "+" zvyšuje v jednominutových intervalech a ozve se krátké zapípání.
• Displej časovače se po každém stisknutí ikony „-“ snižuje v jednominutových intervalech a ozve se krátké zapípání.
• Pokud nastavený čas překročí 99 minut, displej časovače bude opět zobrazovat "0".

Poznámky

• Chcete-li nastavit časovač, stiskněte ikonu časovače a pomocí ikon “+/-” zadejte nový čas.
• Po výběru varné zóny můžete před nastavením úrovně výkonu nastavit časovač, pokud tak učiníte do 10 sekund (desetinná čárka na příslušném displeji bude blikat, každou sekundu 1krát). Pokud po nastavení časovače neprovedete žádnou operaci, časovač se automaticky vrátí na hodnotu 0 (na displeji se zobrazí 00) a desetinná tečka se vypne.
• Po spuštění varné zóny, v průběhu a po skončení nastavení časovače bude blikat příslušný indikátor varné zóny (1x za sekundu) a bude blikat až do ukončení časovače.

9.1 Počítadlo minut

Časovač varné desky lze použít jako počítadlo minut pro kteroukoli varnou zónu, aniž by byl ovlivněn proces vaření nebo nastavení výkonu každé zóny, a každá hodnota může být jiná.

Načasování jedné varné zóny

Chcete-li nastavit odpočítávání času pro varnou zónu, nejprve stiskněte ikonu časovače,

na displeji zvolené varné zóny se rozsvítí desetinná čárka. Na displeji časovače se zobrazí desetinná tečka, která signalizuje, že nastavený časovač se vztahuje ke zvolené varné zóně. V tomto okamžiku můžete použít ikony “+/-” k nastavení času odpočítávání.

Nastavení času více varných zón

• Každá operace nastavení časovače musí být stejná jako „Nastavení času jedné varné zóny“. Dokud je pro varnou zónu nastaveno odpočítávání času, bliká příslušná kontrolka této zóny.
• Stiskněte libovolnou ikonu pro výběr varné zóny a na displeji časovače se zobrazí hodnota časovače pro danou varnou zónu.
• Pokud není zvolena žádná varná zóna, zobrazí se na displeji minimální hodnota časovače pro všechny zóny.

9.2 Přednastavený čas

Všechny 3 varné zóny mají funkci přednastaveného časovače, pokud není časovač nastaven ručně, poměr přednastaveného časovače a úrovně výkonu se řídí níže uvedenou tabulkou:

Úroveň výkonu 1 2 3 4 5 6-9
Přednastavený čas 6 h 6 h 5 h	5 h 4 h	1,5 h

Po dosažení všech nastavených časů se varné zóny automaticky vypnou a přejdou do pohotovostního režimu.

10. Upozornění na vysokou teplotu

- Manuálně stiskněte a podržte ikonu zapnutí na 3 sekundy, dokud se nevypne, spotřebič se přestane zahřívat, ale varná plocha má stále vysokou teplotu. Na displeji příslušné varné zóny, která přestala ohřívat, se zobrazí výstražný symbol zbytkového tepla „H“, který signalizuje vysokou teplotu příslušné varné plochy.

- Za předpokladu, že varná zóna byla předtím zahřátá, bude příslušný indikátor ukazovat „H“ ještě 20 minut po vypnutí.

11. Funkce ochrany

• Ochrana proti vysokým teplotám: Když je teplota varné desky příliš vysoká, spustí se mechanické samočinné ochranné zařízení, pak se varná deska přestane ohřívat a po poklesu teploty se opět začne ohřívat.
• Ochrana proti zbytkovému teplu: Když se spotřebič přestane ohřívat, zobrazí se na digitální trubici relativní topné zóny výstražný symbol vysoké teploty, který signalizuje, že teplota varné plochy je příliš vysoká, nedotýkejte se jí, abyste se nepopálili.
• Ochrana bezpečnostního vypnutí: U modelů se zástrčkou, když se vypne musí při vypnutí po jedné sekundě kdykoliv, napětí mezi L/N zástrčky musí klesnout pod bezpečný rozsah napětí.

ČEŠTINA

- Porucha v propojení desky displeje a napájecí desky: Pokud po zapnutí spotřebiče nepřijme deska displeje po dobu 20 po sobě následujících sekund signál z napájecí desky, zobrazí se na dvouciferném displeji časovače „E1“ a všechny zátěže přestanou pracovat. Po 1 minutě se vrátí do režimu vypnutí a na displeji se bude nepřetržitě zobrazovat výstražný symbol zbytkového tepla „H“ pro varnou zónu, která je pod ochranou proti zbytkovému teplu.

Návod k používání sklokeramické varné desky

• Při prvním použití varné desky může být z ní cítit kyselý a spálený zápach. Tento zápach při opakovaném používání zcela zmizí.
• Místa, odkud bude teplo sálat, jsou na varné desce zřetelně vyznačena. Aby došlo k účinnému ohřevu, musí být varné nádobí umístěno přesně na tyto plochy. Nádobí na vaření musí mít stejný průměr jako varná zóna, ve které se používá.
• Nepoužívejte nádobí s drsným dnem, protože by mohlo dojít k poškrábání keramického povrchu.
• Před použitím nádobí se ujistěte, že je dno čisté a suché.
• Za studena by mělo být dno nádobí mírně konkávní, protože za tepla se rozpíná a zůstává rovné na povrchu varné desky. To umožní snadnější odvádění tepla.
• Nejlepší tloušťka dna nádobí je 2–3 mm u smaltované oceli a 4 - 6 mm u nerezové oceli se sendvičovým dnem.
• Nedodržení těchto doporučení vede k velkým ztrátám tepla a energie. Teplo, které nádobí neabsorbuje, se rozšíří na varnou desku, rám a okolní skříňky.
• Abyste mohli vařit při nižší teplotě, je vhodné nádobí přikrýt poklicí.
• Zeleninu, brambory apod. vařte vždy v co nejmenším množství vody, abyste zkrátili dobu vaření.
• Potraviny nebo tekutiny s vysokým obsahem cukru mohou poškodit varnou desku, jestliže se dostanou do kontaktu s povrchem sklokeramické desky. Stříkance je třeba ihned setřít, i když to nezabrání poškození povrchu desky.

Důležité

Povrch sklokeramické varný desky je odolný, není však nerozbitný a může se poškodit.

Zejména pokud na něj mohou s určitou silou dopadat ostré nebo tvrdé předměty.

5. ČIŠTĚNÍ A ÚDRŽBA

• Před čištěním nechte desku vychladnout.
• Před čištěním musí být spotřebič odpojen od elektrické sítě.
• Zbytky čisticích prostředků, které zůstanou na povrchu sklokeramické varné desky, ji mohou poškodit. Zbytky odstraňte vlažnou vodou smíchanou s trochou tekutého čisticího

prostředku.

• Abrazivní čisticí prostředky nebo ostré předměty poškozují povrch varné desky; čistěte jì vlažnou vodou smíchanou s trochou tekutého čisticího prostředku.
• Možná se vám bude snadněji odstraňovat zbytky jídla, dokud je povrch varné desky ještě horký. Nicméně musíte dávat pozor, abyste se nepopálili, pokud otíráte povrch varné desky, dokud je ještě horký.

Po každém použití

• Desku otřete vlhkým hadříkem.
• Otřete povrch do sucha čistým hadříkem.

Tabulka pro čištění

Typ zbytků Okamžitě	odstranit?	Odstranit po vychladnutí spotřebiče?	Co mám použít k odstranění zbytků?
Cukr nebo potraviny/tekutiny obsahující cukr	Ano Ne Škrabka na sklokeramiku
Hliníková nebo plastová fólie Ano Ne Škrabka na sklokeramiku
Stříkance oleje/tuku Ne Ano			Čistič pro sklokeramické varné desky
Změna barvy kovu Ne Ano			Čistič pro sklokeramické varné desky
Stříkance nebo vodové kroužky	Ne Ano		Čistič pro sklokeramické varné desky

Důležité

Povrch varné desky by se měl mýt pouze vlažnou vodou s trochou tekutého mycího prostředku.

Varování

• Ujistěte se, že je deska čistá: špinavá plocha nepřenáší veškeré teplo.
• Chraňte desku proti korozi.
• Odpojte desku proti korozi.
• Nenechávejte kuchyňské nádobí na varné desce bez dozoru, horký tuk se může samovolně vznítit.

Důležité

Pokud váš spotřebič nefunguje správně, kontaktujte společnost Cecotec.

ČEŠTINA

6. ŘEŠENÍ PROBLÉMŮ

• Nepokoušejte se přístroj opravovat sami.
• Vezměte prosím na vědomí, že pokud je technik přivolán v době, kdy je výrobek v záruce, a zjistí se, že problém není způsoben poruchou spotřebiče, můžete být povinni uhradit náklady.
• Spotřebič musí být dostupný, aby mohl technik provést potřebné opravy. Pokud je váš spotřebič instalován tak, že se technik obává poškození spotřebiče nebo vaší kuchyně, je oprávněn opravu neprovést.

Varování

• Ujistěte se, že je deska čistá: špinavá plocha nepřenáší veškeré teplo.
• Chraňte desku proti korozi.
• Odpojte desku proti korozi.
• Nenechávejte pánve s připravenými pokrmy na základě s tuku a oleje na varné desce bez dozoru; horký tuk se může samovolně vznítit.

7. TECHNICKÉ SPECIFIKACE

Reference produktu: 02852

Produkt: Bolero Squad V 3001

Nominální napětí: 220-240V\~

Nominální frekvence: 50/60Hz

Nominální výkon: 5700W

(*) Vypočteno podle metody měření výkonu (EN 60350-2).
(1)Varná zóna 1
(2) Varná zóna 2
(3) Varná zóna 3
Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.
Vyrobeno v Číně | Navrženo ve Španělsku

	Symbol Hodnota Jednotka
Identifikace modelu 02852
Typ varné desky Elektrická
Počet voličů varných desek a/nebo varných zón 3
Technologie ohřevu (indukční desky a indukční varné zóny, sálavé varné desky, masivní varné desky)		Sálavá varná deska
	Symbol Hodnota Jednotka
U zářičů nebo kruhových varných zón: průměr využitelné plochy každého záříče elektrické varné plochy zaokrouhlený na 5 mm	^(1)	20.0 cm
	^(2)	16.5 cm
	^(3)	30.0 cm
U nekruhových zářičů nebo varných zón: šířka a délka užitné plochy každého záříče nebo elektrické varné zóny, zaokrouhleno na nejbližších 5 mm.	LW	N/AN/A	cmcm
Spotřeba energie na varnou desku nebo varnou zónu, přepočtená na kg (*)	EC_elektrické ^(1) vaření	187.8 Wh/kg
	EC_elektrické ^(2) vaření	210.0 Wh/kg
	EC_elektrické ^(3) vaření	178.4 Wh/kg
Spotřeba energie desky, přepočtená na kg (*) EC	elektrickádeska	192.1 Wh/kg
Režim vypnutí 0.46 W

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

ČEŠTINA

Podrobné informace o tom, jak správně likvidovat elektrická a elektronická zařízení a/nebo baterie, by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte incident s produktem nebo máte nějaké dotazy, kontaktujte oficiální službu technické pomoci společnosti Cecotec na telefonním čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v této příručce jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prěnášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

1 2 3 cecotec 4 6 8 10 13 14 8' 8' 8' ⊙ + 8' 8' θ 16 5 7 9 - 12 15 17

Fig. / Img. / Rys. / Obr. 1

2.100 560 490 2.40

Fig. / Img. / Rys. / Obr. 2
