Type de produit	Accessoire de balayage pour tondeuse autoportée
Utilisation prévue	Balayage de surfaces horizontales : asphalte, pavage
Marque	Husqvarna
Modèle	ARBR5131Xv1
Alimentation	Hydraulique via prise de force (PDF) du tracteur
Vitesse moteur maximale	1600 tr/min
Fonctions principales	Balayage et collecte des débris ; collecteur amovible ; option protection anti-projections vendue séparément
Sécurité	Lecture obligatoire du manuel avant utilisation ; ne pas utiliser sans capots de protection ; arrêter le moteur avant entretien ; éloigner les personnes à proximité
Entretien courant	Nettoyage à l'eau courante (pas de nettoyeur haute pression) ; lubrification régulière ; vérification des écrous et boulons
Lubrification	Points de graissage à lubrifier ; huile de transmission recommandée : SAE 80W-90
Remisage	Installer les roues de support ; nettoyer ; lubrifier ; entreposer dans un endroit propre et sec
Pièces détachées et réparabilité	Utiliser uniquement des pièces de rechange d'origine ; réparations importantes en centre agréé
Conformité	Directives CE et Royaume-Uni applicables
Garantie	Peut ne pas couvrir les dommages liés à l'utilisation d'accessoires non autorisés

FOIRE AUX QUESTIONS - ARBR5131Xv1 HUSQVARNA

Quel type de surfaces peut-on balayer avec l'accessoire ARBR5131Xv1 ?

L'accessoire est conçu pour balayer les surfaces horizontales en asphalte ou en pavage. Toute autre utilisation est incorrecte et peut endommager l'accessoire ou causer des blessures.

Puis-je utiliser l'accessoire sur de l'herbe ou du gravier ?

Non, l'accessoire est uniquement prévu pour les surfaces dures comme l'asphalte ou le pavage. L'utiliser sur de l'herbe ou du gravier peut provoquer des projections dangereuses et endommager l'accessoire.

Comment nettoyer l'accessoire après utilisation ?

Nettoyez-le à l'eau courante avec un tuyau. N'utilisez jamais de nettoyeur haute pression ni de dispositif à vapeur, car l'eau pourrait pénétrer dans les paliers et les connexions électriques et provoquer de la corrosion.

Quelle huile faut-il utiliser pour la transmission ?

Utilisez de l'huile SAE 80W-90 pour la transmission. Assurez-vous de dépressuriser le circuit hydraulique avant toute intervention sur les tuyaux.

Dois-je lubrifier l'accessoire régulièrement ?

Oui, après chaque nettoyage et régulièrement selon les intervalles indiqués dans l'annexe du manuel. Lubrifiez les points de graissage spécifiques.

Comment ranger l'accessoire en fin de saison ?

Avant le remisage de plus de 30 jours, installez les roues de support, nettoyez l'accessoire, lubrifiez-le, serrez toutes les vis et entreposez-le dans un endroit propre et sec, de préférence couvert.

Puis-je remplacer le collecteur par autre chose ?

Oui, le collecteur peut être remplacé par une protection anti-projections (vendue séparément) si vous ne souhaitez pas collecter les débris.

Où puis-je trouver des pièces de rechange ?

Utilisez uniquement des pièces de rechange d'origine Husqvarna. Contactez un centre de service agréé pour toute réparation importante.

Quelles sont les précautions de sécurité essentielles ?

Lisez attentivement le manuel d'utilisation. Ne démarrez jamais le moteur si les capots de protection sont retirés. Avant tout entretien, arrêtez le moteur, débrayez la PDF et serrez le frein de stationnement. Éloignez les enfants et les animaux.

L'accessoire est-il compatible avec toutes les tondeuses Husqvarna ?

L'accessoire est conçu pour les tondeuses autoportées Husqvarna compatibles. Vérifiez la compatibilité dans le manuel du produit ou auprès de votre revendeur agréé.

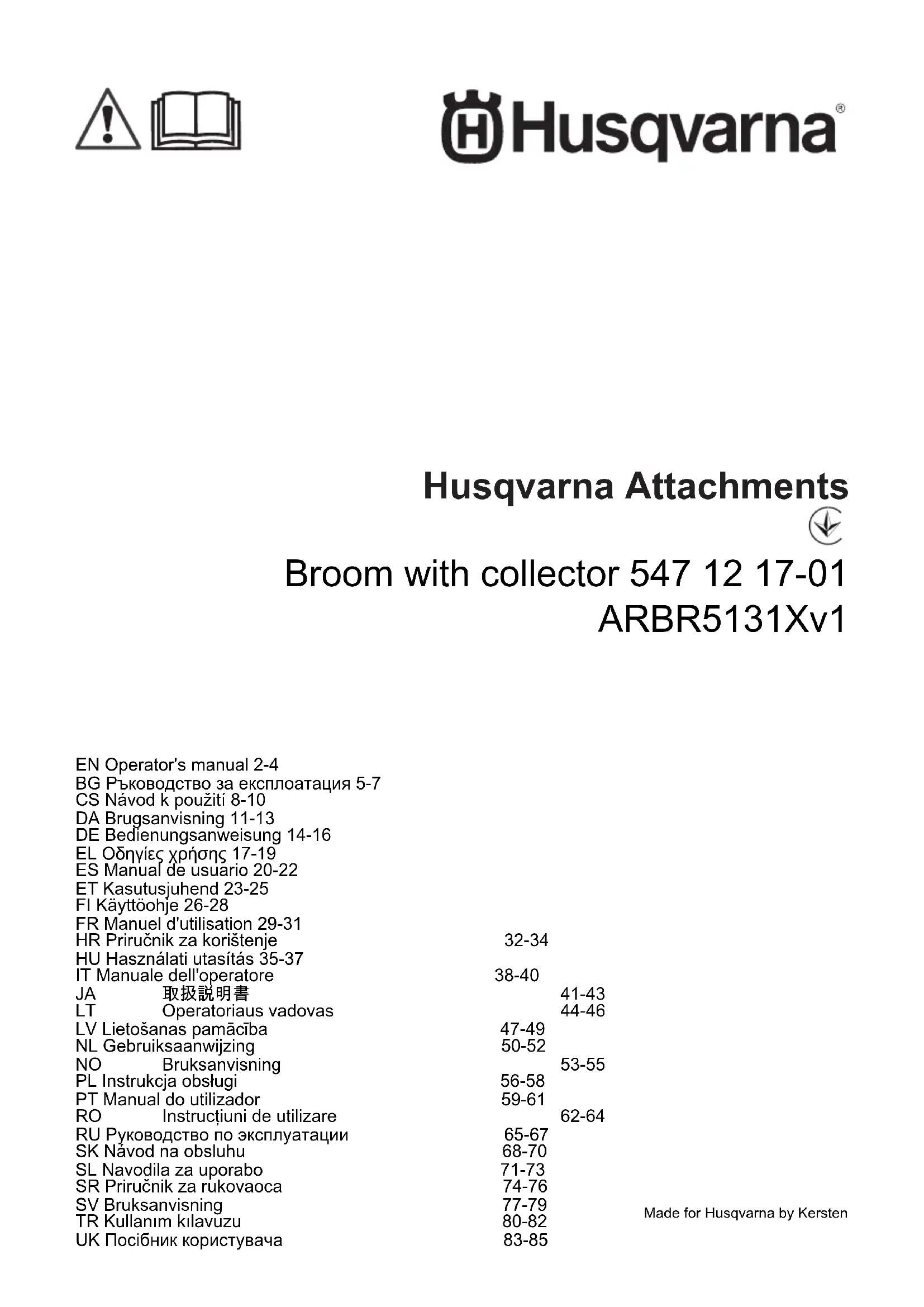

MODE D'EMPLOI ARBR5131Xv1 HUSQVARNA

FR Manuel d'utilisation 29-31

Cet accessoire est utilisé avec une tondeuse autoportée Husqvarna pour balayer les surfaces horizontales.

L'accessoire est utilisé sur les surfaces en asphalte ou de pavage. Toute autre utilisation est incorrecte.

Le collecteur peut être remplace par une protection anti-projections. La protection anti-projections est vendue séparément.

Le fabricant n'est pas responsable des dommages causés par une utilisation incorrecte.

Symboles figurant sur l'accessoire

AVERTISSEMENT: soyez prudent et utilisez le produit correctement. Ce produit peut cause des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes.

Lisez le manuel d'utilisation attentivement et assurez-vous de bien comprendre les instructions avant d'utiliser cet accessoire.

Ne démarrez pas le moteur si les capots de protection sont retirees. Les pieces en mouvementprésentent un risque élevé de blessure.

Avertissement: risque de blessure par écrasement et/ou coupure. Avant de commencer les tâches de nettoyage, de réparation ou d'inspection, assurez-vous que l'accessoire de coupe est arrêté.

Retirez l'accessoire du produit avant de proceder à son entretien.

Éloignez les personnes à proximé.

Verifiez que toutes les pieces mobiles sont arrêtées avant d'effectuer l'entretien ou d'examiner l'accessoire.

Effectuez les tâches d'entretien décrites dans leprésent manuel d'utilisation.

Lubrifier

Avertissement: Risque de blessures par écrasement. En cas d'urgence, assurez-vous de-disposer d'un espace suffisant pour bouger et vous éloigner du produit en toute sécurité.

N'utilisez pas le produit à une vitesse du moteur supérieur à 1600 tr/min.

Le produit est conforme aux directives CE en vigueur.

Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni.

Informations Husqvarna Service

1. Nom du modele Husqvarna
2. Référence du produit (PNC) Husqvarma

Instructions de sécurité pour le fonctionnement

AVERTISSEMENT: lisez les avertissements et instructions qui suivant avant de commencer à utiliser l'accessoire.

AVERTISSEMENT: lisez le manuel d'utilisation du produit et assurez-vous de bien comprendre les instructions avant d'utiliser cet accessoire.

• Soyez toujours prudent et utilisez votre bon sens. Evitez les situations que vous n'êtes pas sur de maîtriser. Si, après avoir lu le manuel d'utilisation, vous n'êtes toujours pas sur de la procédure à suivre, demandez conseil à un expert avant de poursuivre.
• Apprenez à utiliser l'accessoire et ses commandes en toute sécurité et apprenez à l'arrête rapidement.
• Ne laisses pas des enfants ou d'autres personnes non autorisées utiliser ou entrenir l'accessoire. L'âge minimum de l'utilisateur peut être régi par les législations locales.
• Interdisez la présence de tout passager sur l'accessoire.
• N'utilisez pas un accessoire dont les dispositifs de sécurité sont endommagés ou ne fonctionnent pas correctement. Remplacez les dispositifs de sécurité, si nécessaire.
• N'utilise pas l'accessoire si des personnes, en particulier des enfants ou des animaux, se trouvent à proximé immediate.
• Vous doivent toutes désactiver le bouton de PDF, serrer le frein de stationnement et arrêter le moteur sur le produit avant dinstaller l'accessoire. Assurez-vous que le produit et l'accessoire sont stables.

AVERTISSEMENT: Soyez prudent lorsque vous fixez l'accessoire au produit, car vous risquez d'être écrasé. Utilisez des gants de protection.

• Examinez la zone de travail et retirez tous les objets qui s'y trouvent.
• Contrôlez les dispositifs de sécurité avant d'utiliser l'accessoire.
• Effectuez un test de toutes les fonctions de l'accessoire avant de l'utiliser.
• Assurez-vous que tous les écrous et boulons sont correctement serrés avant d'utiliser l'accessoire.
• Ne laïsez pas la machine sans surveillance lorsqu'le moteur tourne. Vous doivent désactiver le bouton de PDF, serrer le frein de stationnement et arrêté le moteur si le produit n'est plus supervised.
• N'utilisez pas l'accessoire s'il est endommagé ou s'il ne fonctionne pas correctement.
• Ne surchargez pas la capacité de l'accessoire en l'utilisant à trop grande vitesse.
• Arrêtez et examinez l'accessoire si vous utilisez le produit par-dessus ou dans un objet. Si nécessaire, effectuez les réparations requises avant de démarrer.
• Nettoyez l'accessoire après chaque utilisation.

Instructions de sécurité pour l'entretien

AVERTISSEMENT: lisez les instructions et avertissements qui suivant avant d'effectuer l'entretien de l'accessoire.

• Effectuez uniquement les tâches d'entretien décrites dans le present manuel d'utilisation. Les mesures plus importantes doivent être effectuees dans un centre de service agréé.

AVERTISSEMENT: Les modifications et/ou accessoires non autorisés peuvent entraîner des blessures graves, voir mortelles à l'utiliser ou aux autres personnes représentes. Ne modifies jamais l'accessoire sans l'autorisation du fabricant. Utilisez toujours les pièces de rechange d'origine. Il est possible que votre garantie ne couvre pas les responsabilités ou dommages associés à l'utilisation d'accessoires ou de pièces de rechange non autorisés.

• Les procédures d'entretien décrites dans le present manuel d'utilisation doivent être effectuees régulierement. Reportez-vous à l'Annexe.
• Vous doivent toutes désactiver le bouton de PDF, serrer le frein de stationnement et arrêtier le moteur sur le produit avant desteroler l'accessoire.
• Retirez l'accessoire du produit avant de procéder à son entretien.
• Ne marchez pas et ne restez pas sous l'accessoire si celui-ci est soulevé pendant l'entretien.
• Placez l'accessoire sur une surface plane pendant l'entretien. Assurez-vous que l'accessoire est stable.
• Verifiez que toutes les pieces mobiles sont arrêtées avant d'examiner l'accessoire.
• Contrôlez les dispositifs de sécurité régulierement. Si les dispositifs de sécurité sont défectueux ou manquants, parlez-en à votre centre de service/agréé.
• Ne modifiez aucun dispositif de sécurité.
  Assurez-vous que tous les écrous et boulons sont correctement serrés et que l'accessoire est en bon état.
• Nettoyez l'accessoire à l'eau courante à l'aide d'un tuyau.

REMARQUE: N'utilisez pas de nettoyeur haute pression ni de dispositif de lavage à la vapeur. L'eau risque de pénétrer dans les paliers de lames et les raccordements électriques et provoquer leur corrosion, ce qui endommagerait la machine.

• Ne dirigez pas le jet vers les composants électriques ou les paliers. Les détergents aggravent généralement les dommages.
• Lubrifiez l'accessoire après le nettoyage.
• Lubrifiez l'accessoire régulierement. Reportez-vous à l'Annexe du manuel d'utilisation.
• Vérifiez régulierement que les tuyaux hydrauliques ne doiventaucun dégât.

AVERTISSEMENT: Vérifiez que

le circuit hydraulique est dépressurisé avant de modifier la position des tuyaux hydrauliques. Déplacez le levier de hauteur de coupe des produits vers l'avant et vers l'arrière 2 à 3 fois pour relâcher la pression restante. Le liquide hydraulique sous pression peut s'échapper et endommager la peau. En cas de blessure, consultez immédiatement un médecin.

L'huile de transmission recommandaee est SAE 80W-90.

Remisage

Préparez le remisage du produit à la fin de la saison et avant tout remisage de plus de 30 jours.
Fixez les roues de support avant de remiser l'accessoire. Reportez-vous à l'Annexe.

REMARQUE: Installez les roues

de support sur l'accessoire avant de retarder l'accessoire du produit.

• Nettoyez l'accessoire avant de le remiser.
• Inspectez l'accessoire pour détecter les pièces usées ou endommagées.
• Serrez toutes les vis et tous les écrous.
• Remplacez toutes les pièces usées ou endommagées. Utilisez uniquement les pièces de rechange d'origine.
• Lubrifiez les points de graissage de l'accessoire.
  Reportez-vous à l'Annexe.
• Entreposez l'accessoire dans un endroit propre et sec et recouvre-le pour le protégger davantage.
