Caractéristiques techniques	Barre de son 3.1.2 canaux, puissance totale de 360 W, Dolby Atmos, DTS:X, technologie Q-Symphony.
Connectivité	Bluetooth, Wi-Fi, HDMI eARC, Optical, USB.
Dimensions	Dimensions de la barre : 1230 x 85 x 130 mm, poids : 3.6 kg.
Utilisation	Compatible avec les téléviseurs Samsung, configuration facile via l'application SmartThings.
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique.
Informations générales	Garantie de 2 ans, support technique disponible en ligne.

FOIRE AUX QUESTIONS - HW-Q800D SAMSUNG

Comment connecter ma barre de son SAMSUNG HW-Q800D à ma télévision ?

Vous pouvez connecter votre barre de son à votre télévision en utilisant un câble HDMI (ARC) ou un câble optique. Assurez-vous que votre télévision prend en charge la fonctionnalité ARC si vous utilisez HDMI.

Pourquoi ma barre de son ne produit-elle pas de son ?

Assurez-vous que la barre de son est correctement allumée et que le volume n'est pas au minimum. Vérifiez également la connexion avec votre source audio et que celle-ci est correctement configurée.

Comment mettre à jour le firmware de ma barre de son ?

Vous pouvez mettre à jour le firmware de votre barre de son en utilisant l'application SmartThings de Samsung ou en téléchargeant le fichier de mise à jour depuis le site Web de Samsung et en le transférant via USB.

La barre de son ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous êtes à portée du routeur. Redémarrez votre barre de son et essayez de vous reconnecter. Assurez-vous également que le mot de passe Wi-Fi est correct.

Comment réinitialiser ma barre de son SAMSUNG HW-Q800D ?

Pour réinitialiser votre barre de son, maintenez enfoncé le bouton 'Volume +' et le bouton 'Entrée' en même temps jusqu'à ce que le panneau d'affichage affiche 'INIT' et que la barre de son redémarre.

Puis-je utiliser la barre de son avec d'autres appareils audio ?

Oui, vous pouvez connecter la barre de son à d'autres appareils audio via Bluetooth, HDMI ou un câble optique, selon les options disponibles sur vos appareils.

Comment activer le mode surround sur ma barre de son ?

Pour activer le mode surround, utilisez la télécommande de la barre de son et appuyez sur le bouton 'Surround' ou 'Sound mode' pour sélectionner le mode de votre choix.

Quels sont les formats audio pris en charge par la barre de son ?

La SAMSUNG HW-Q800D prend en charge divers formats audio, y compris Dolby Atmos, DTS:X, et PCM. Vérifiez les spécifications pour une liste complète des formats.

Comment résoudre les problèmes de synchronisation audio ?

Si vous rencontrez des problèmes de synchronisation audio, vérifiez les paramètres de votre télévision et de la barre de son. Vous pouvez ajuster le délai audio dans les paramètres de la barre de son si nécessaire.

Où puis-je trouver le manuel d'utilisation de la barre de son ?

Le manuel d'utilisation de la SAMSUNG HW-Q800D est disponible sur le site Web de Samsung dans la section 'Support' ou dans l'application SmartThings.

MODE D'EMPLOI HW-Q800D SAMSUNG

Pour bénéficier d'un service plus complet, veuillez inscrire votre produit sur le site www.samsung.com/register

Les figures et les illustrations contenus dans ce guide d'utilisation sont fournies à titre de référence uniquement et pourraient ne pas représenter exactement le produit.

CONTENU

01 Vérification des composants 3

02 Présentation du produit 4

Panneau supérieur du Soundbar 4

Panneau inférieur du Soundbar....5

03 Utilisation de la télécommande du Soundbar 6

Insertion des piles avant d'utiliser la télécommande (2 piles AAA) .....6

Comment utiliser la télécommande....6

Réglage de ⚙️ (Commande du son)....7

Utilisation des boutons masqués (boutons ayant plusieurs fonctions) .8

Spécifications de sortie pour les différents modes d'effets sonores . . . . 8

Réglage du volume du Soundbar avec la télécommande du téléviseur 10

04 Connexion du Soundbar 11

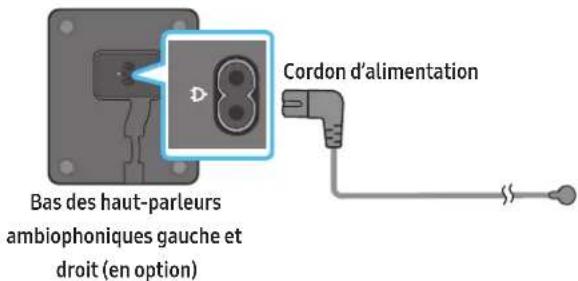

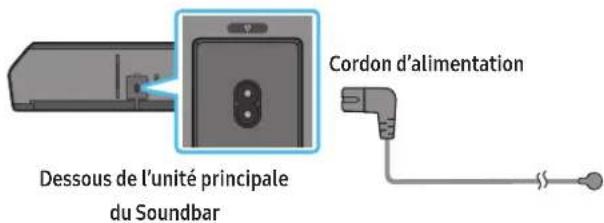

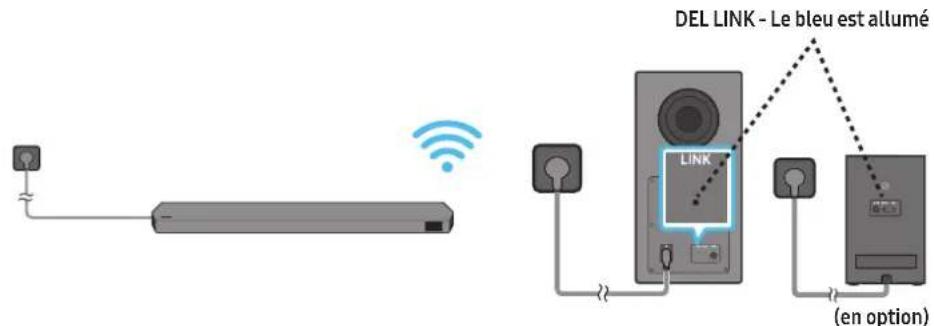

Connexion de l'alimentation et des unités 11

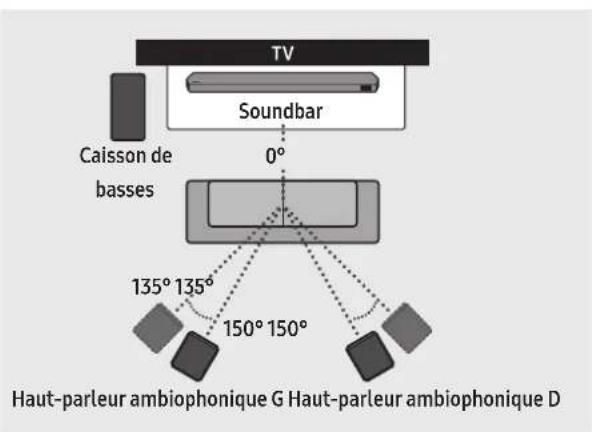

- Disposition recommandée pour les haut-parleurs.... 12

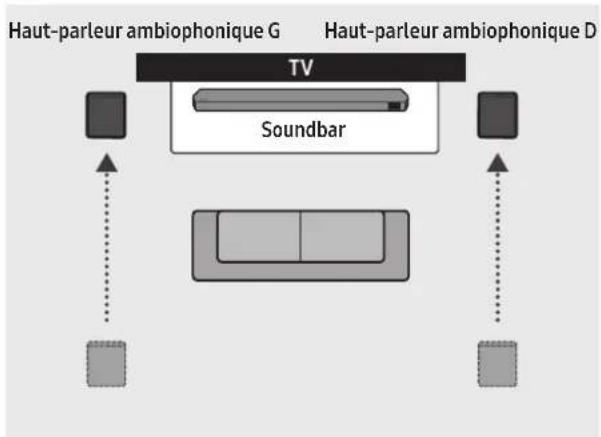

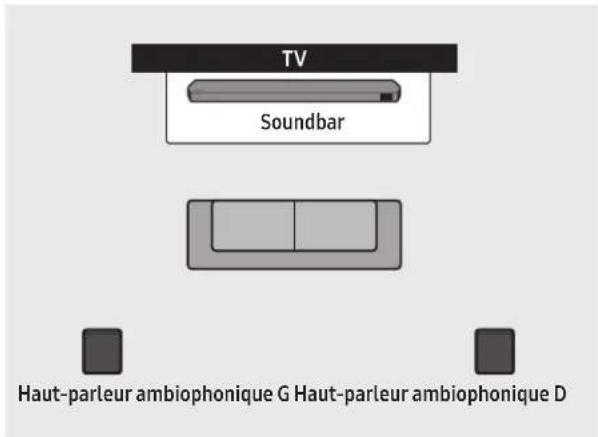

- Mode Haut-parleurs ambiophoniques (HW-Q930D uniquement).. 12

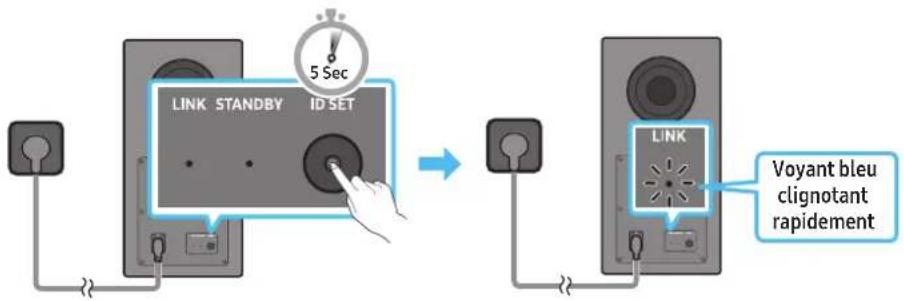

- Connexion manuelle du caisson de basses ou des haut-parleurs ambiophoniques....13

- Voyants à DEL à l'arrière du caisson de basses et des haut-parleurs ambiophoniques .... 14

05 Connexion à un téléviseur 15

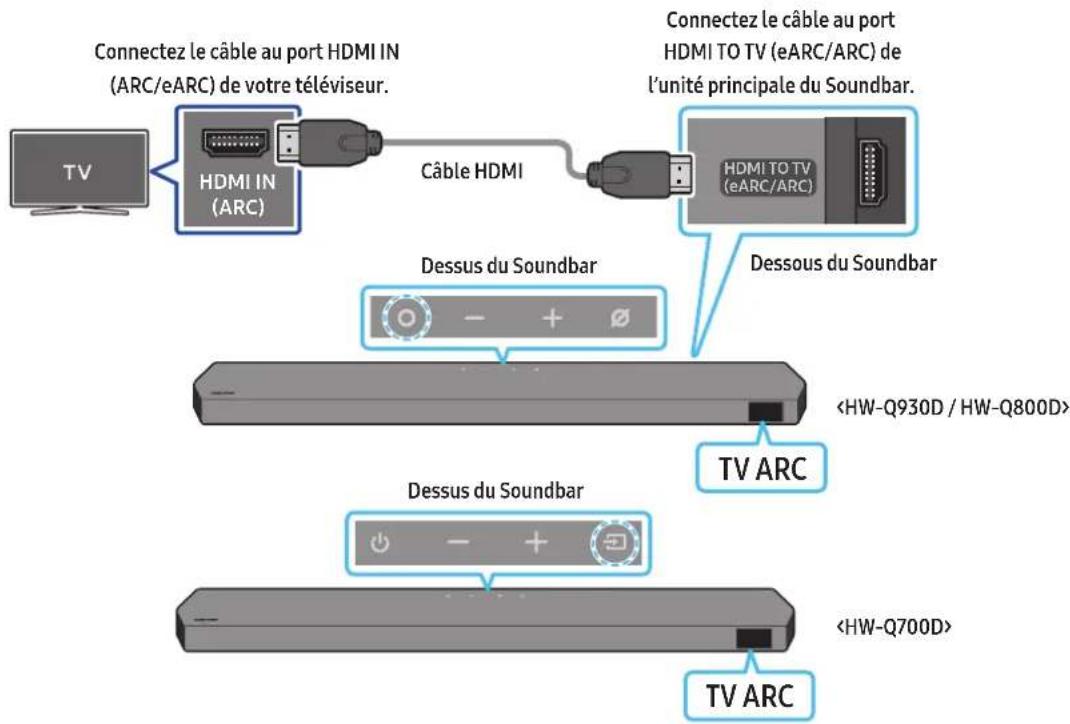

Connexion du téléviseur prenant en charge HDMI ARC (canal de retour audio) 15

Connexion à l'aide d'un câble optique ....16

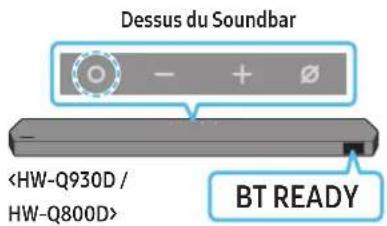

Connexion par Bluetooth....17

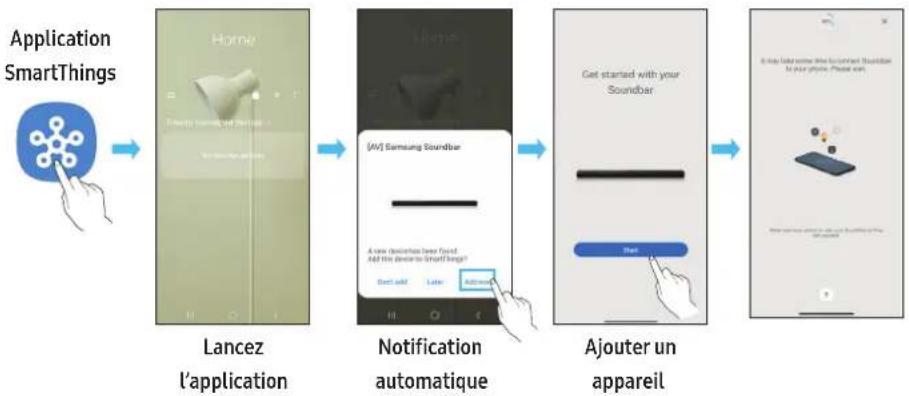

Connexion en Wi-Fi 19

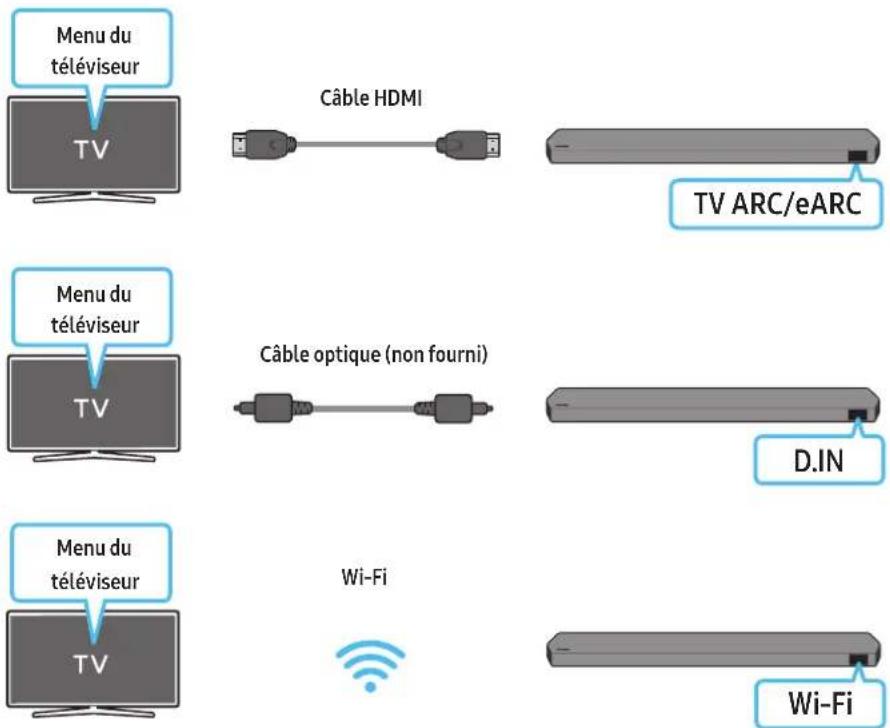

Utilisation de la fonction Q-Symphony....20

Utilisation du SpaceFit Sound 21

06 Connexion d'un appareil externe 22

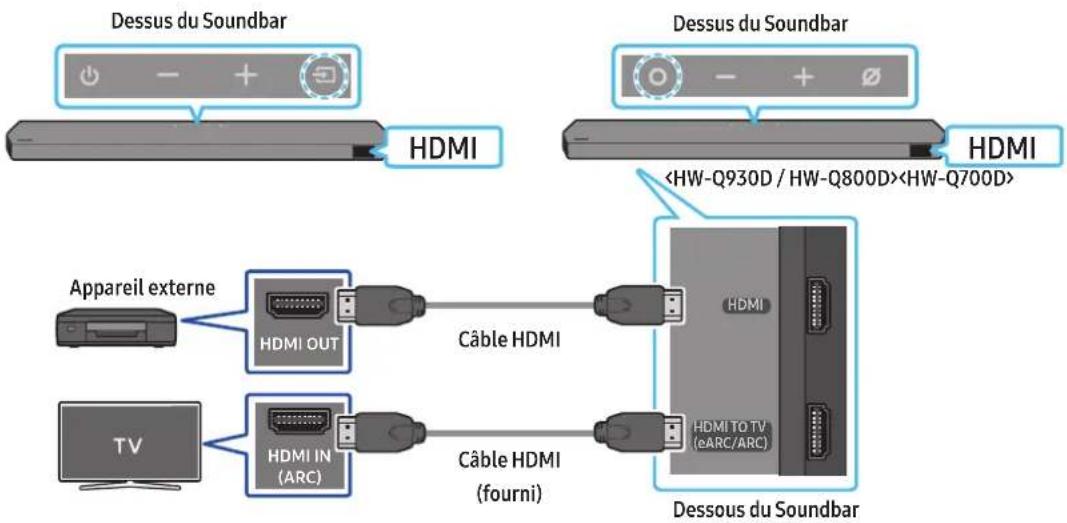

Méthode 1. Connexion à l'aide d'un câble HDMI (décodage et lecture Dolby Atmos / DTS:X possible)....22

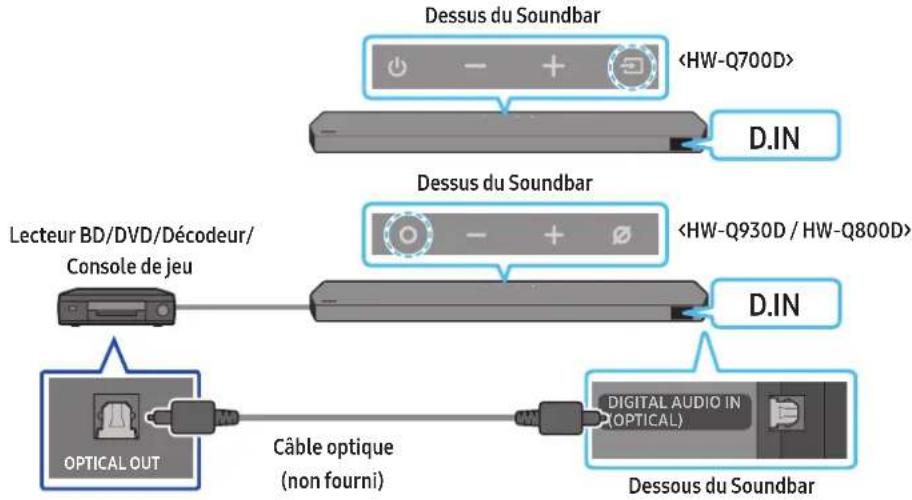

Méthode 2. Connexion à l'aide d'un câble optique ....23

07 Connexion d'un appareil mobile 24

Méthode 1. Connexion par Bluetooth....24

Méthode 2. Connexion par Wi-Fi (réseau sans fil)....26

Utilisation de Group Play....26

Connexion par Apple AirPlay 27

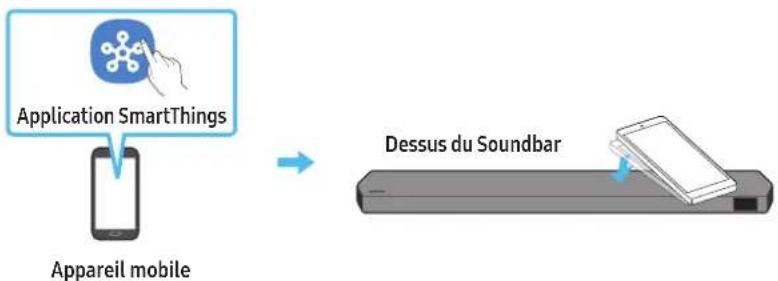

Utilisation de la fonction Tap Sound....27

08 Installation du support mural 28

Précautions d'installation....28

Composants de montage mural ....28

Installation des haut-parleurs ambiophoniques au mur (modèles applicables uniquement)....29

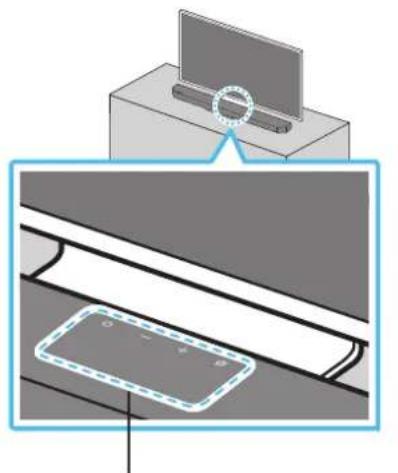

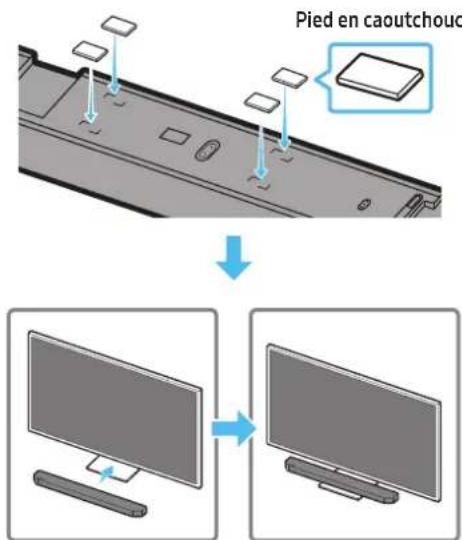

09 Installation du Soundbar devant le téléviseur 29

Composant 29

10 Mise à jour du logiciel 30

Mise à jour automatique .... 30

Mise à jour USB.... 30

Information concernant les mises à jour sur la sécurité .... 30

Initialisation 31

11 Dépannage 31

12 Licence 33

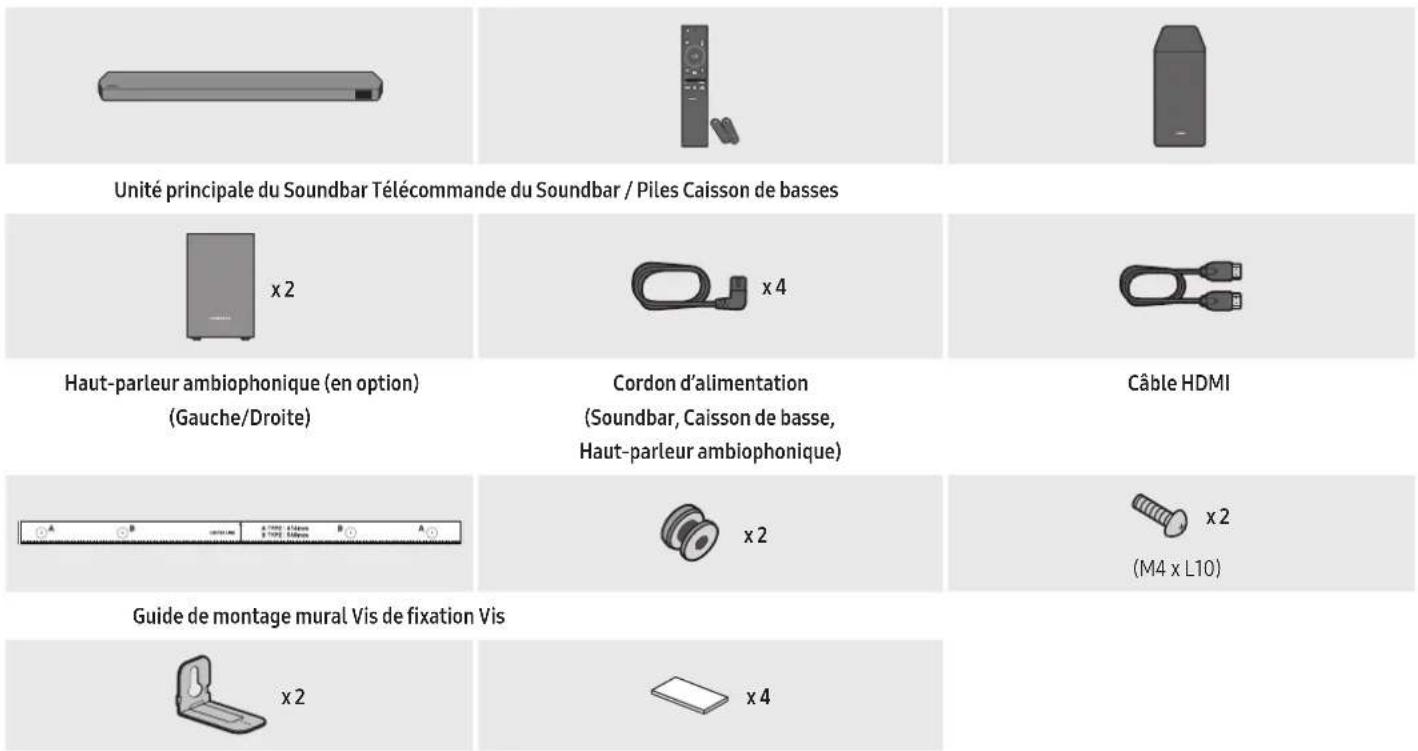

01 VÉRIFICATION DES COMPOSANTS

Unité principale du Soundbar Télécommande du Soundbar / Piles Caisson de basses x 2 x 4 Haut-parleur ambiophonique (en option) (Gauche/Droite) Cordon d'alimentation (Soundbar, Caisson de basse, Haut-parleur ambiophonique) Câble HDMI x 2 x 2 (M4 x L10) Guide de montage mural Vis de fixation Vis x 2 x 4

Support de montage mural Pied en caoutchouc

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette apposée sur le produit (Étiquette : Arrière de l'unité principale du Soundbar
  • Pour acheter des composants supplémentaires ou des câbles en option, contactez un centre de service Samsung ou le service clientèle Samsung.
• Pour plus d'informations sur le support mural ou le pied en caoutchouc, voir les pages 28 à 30.
• La conception, les spécifications et l'écran de l'application peuvent faire l'objet d'une modification sans préavis.
• L'apparence des accessoires peut différer légèrement des illustrations ci-dessus.
• Samsung Electronics Co., Ltd se réserve le droit de modifier les spécifications sans préavis.
• Le poids et les dimensions sont approximatifs.

02 PRÉSENTATION DU PRODUIT

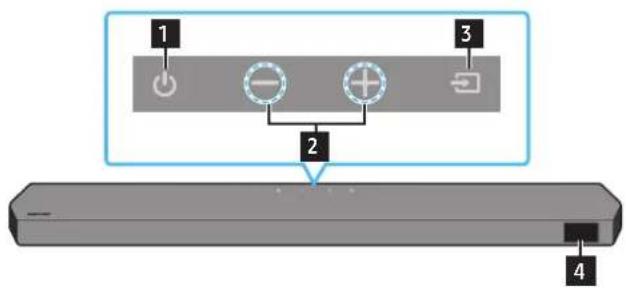

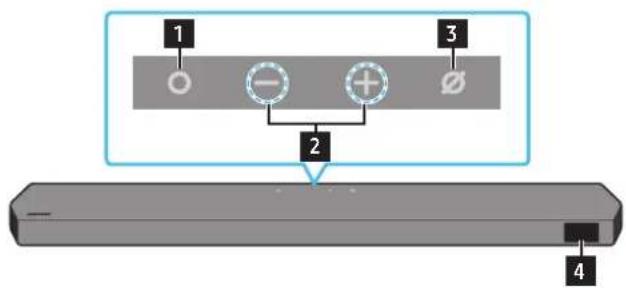

Panneau supérieur du Soundbar

1 2 3 4

HW-Q930D / HW-Q800D HW-Q700D

1 2 3 4

1	Bouton (Multifonction) (modèles HW-Q930D / HW-Q800D)En mode veille, appuyez sur le bouton (Multifonction) pour allumer le Soundbar.Appuyez sur le bouton (Multifonction) pour changer la source d'entrée.
1	Bouton (Alimentation) (modèle HW-Q700D)Permet de mettre l'appareil sous ou hors tension.
2	Bouton — +(Volume)Permet de régler le volume.
3	Bouton (Marche/Arrêt microphone) (modèles HW-Q930D / HW-Q800D)Appuyez sur le bouton pour activer ou désactiver le microphone.Lorsque le microphone est éteint, le voyant DEL s'allume en rouge.	Arrêt microphone	Marche microphone
3	Bouton → (Source) (modèle HW-Q700D)Appuyez sur le bouton → (Source) pour changer la source d'entrée.
4 ÉcranAffiche l'état du produit et le mode actuel.TV ARC ou eARC → HDMI → Wi-Fi → BT → D.IN

- Lorsque vous branchez le câble d'alimentation, le bouton d'alimentation se met à fonctionner dans 4 à 6 secondes.

- Lorsque vous allumez cet appareil, vous devrez patienter 4 à 5 secondes avant qu'il ne produise du son.

- Si le son provient à la fois du téléviseur et du Soundbar, accédez au menu Paramètres correspondant au son du téléviseur et réglez le haut-parleur du téléviseur à Haut-parleur externe.

Panneau inférieur du Soundbar

1 2 SERVICE 3 4 5 DIGITAL AUDIO IN (OPTICAL) HDMI HDMI TO TV (WABC/ARC)

1 POWER

Branchez le cordon d'alimentation du Soundbar. (Voir la page 11)

2 SERVICE

Connectez un dispositif de stockage USB pour mettre à niveau le logiciel du produit.

3 DIGITAL AUDIO IN (OPTICAL)

Permet de connecter la sortie numérique (optique) d'un appareil externe. (Voir la page 23)

4 HDMI

Entrées simultanées de signaux vidéo et audio numériques à l'aide d'un câble HDMI.

Permet de connecter la sortie HDMI d'un appareil externe. (Voir la page 22)

5 HDMI TO TV (eARC/ARC)

Permet de connecter la prise HDMI d'un téléviseur. (Voir la page 15)

- Pour débrancher le cordon d'alimentation d'une prise murale, tirez la prise. Ne tirez pas sur le câble.

- Ne connectez pas cet appareil ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas établies.

03 UTILISATION DE LA TÉLÉCOMMANDE DU SOUNDBAR

Insertion des piles avant d'utiliser la télécommande (2 piles AAA)

Faites glisser le couvercle arrière dans le sens de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) orientées de sorte que leur polarité soit correcte. Refaites glisser le couvercle des piles à sa position initiale.

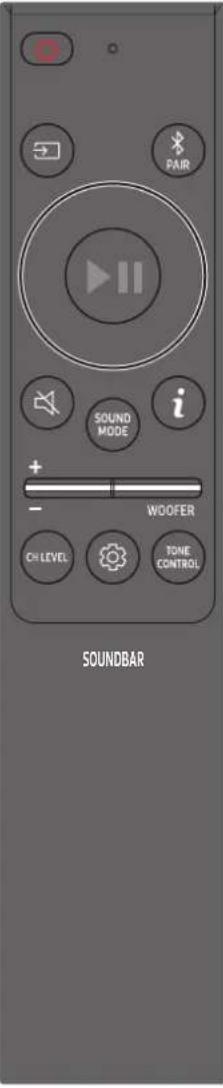

Comment utiliser la télécommande

	Alimentation	Permet d'allumer et d'éteindre le Soundbar.Fonction de mise hors tension automatiqueL'appareil s'éteint automatiquement dans les situations suivantes :En mode TV ARC ou eARC, HDMI, Wi-Fi, BT, D.IN en l'absence de signal audio pendant 18 minutes.
	Source	Appuyez sur ce bouton pour sélectionner une source connectée au Soundbar.Activation/désactivation du retour vocalVous pouvez activer ou désactiver leretour vocal.Appuyez sur le bouton→(Source)de la télécommande pendant 5 secondes lorsque le Soundbar est éteint (mode veille).Chaque fois que vous modifiez le paramètre deretour vocal, l'écran affiche AUI OFF (par défaut) ouAUI ON.
	Bluetooth PAIR	Basculez le Soundbar en mode association Bluetooth. Appuyez sur ce bouton et attendez que l'écran « BTPAIRING» se connecte à un nouvel appareil Bluetooth.
	Silence	Appuyez sur le bouton→(Silence)pour couper le son.Appuyez de nouveau sur ce bouton pour activer le son.
	SOUND MODE	En appuyant sur le bouton, vous pouvez sélectionner le mode de son :Surround, Game Pro, Standard ouAdaptive Sound.StandardÉmet le son d'origine.SurroundFournit un champ sonore plus étendu que la norme.Game ProÉmet un son stéréoscopique afin de vous plonger dans le feu de l'action lorsque vous jouez.Adaptive SoundAnalyse le contenu en temps réel et fournit automatiquement le champ sonore optimal en fonction des caractéristiques du contenu.
	CH LEVEL	En appuyant sur le bouton, vous pouvez ajuster le volume de chaque haut-parleur, commeCenter level, Side level, Wide level, Front Top level, Rear level et Rear top level.Pour contrôler le volume de chaque haut-parleur, sélectionnezCenter level, Side level, Wide level ouFront Top leveldans les réglages sonores, puis réglez le volume entre -6 et +6 à l'aide des boutonsHaut/Bas.Si des haut-parleurs ambiophoniques sont connectés, sélectionnezRear LevelouRear top level et utilisez les boutonsHaut/Baspour régler le volume sur la plage de réglage allant de -6 à +6.Les caractéristiques CH LEVEL peuvent différer selon le modèle respectif.
Commande du son	En appuyant sur le bouton, vous pouvez régler les fonctions audio, commeSpaceFit Sound, AVA, le Voice enhance mode, Night mode, Sync, le Surround speaker mode, Virtual, Private Rear Sound et Sound Grouping. L'élément souhaité peut être ajusté à l'aide des boutons Haut/Bas.Reportez-vous à la sectionRéglage deCommande du son)à la page 7.
Lecture / Pause	Vous pouvez également lire ou mettre en pause la musique en appuyant sur ce bouton.
Haut/Bas/Gauche/Droite	Appuyez aux endroits indiqués pour sélectionner haut/bas/gauche/droite.
	Appuyez en haut, en bas, à gauche et à droite du bouton pour sélectionner ou définir des fonctions.Saut de musiqueAppuyez sur le bouton de Droite pour passer au fichier de musique suivant. Appuyez sur le bouton de Gauchepour passer au fichier de musique précédent.ID SETUtilisez cette option lorsque le caisson de basses ou les haut-parleurs ambiophoniques ne sont pas connectés ou doivent être reconnectés.Pendant que l'appareil est hors tension, appuyez sur le bouton Haut et maintenez-le enfoncé pendant 5 secondes pour exécuter un ID SET. (Voir la page 13.)
iInfo	Appuyez sur le bouton pour afficher l'information sur la fonction active ou sur le codec disponible.En mode BT, il affiche l'appareil connecté (lorsque l'association est terminée) ou la mention « BT ready » (lorsqu'une association est nécessaire).
WOOFER LEVEL	Appuyez sur le bouton haut ou bas pour régler le niveau du caisson de basses.
VOLUME	Appuyez sur ce bouton vers le haut ou vers le bas pour régler le volume.SilenceAppuyez sur le bouton VOL pour mettre le son en sourdine. Appuyez de nouveau sur ce bouton pour activer le son.
TONE CONTROL	En appuyant sur le bouton, vous pouvez ajuster le volume des aigus ou des basses. L'élément souhaité peut être ajusté à l'aide des boutons Haut/Bas. Cette fonction est activée en mode Son, sauf en mode Standard.Pour contrôler le volume du son des aigus ou des basses, sélectionnez TREBLE ou BASS dans les réglages sonores, puis réglez le volume entre -6 et + 6 à l'aide des boutons Haut/Bas.Une fois le niveau des basses modifié, le niveau du caisson de basses est ajusté en conséquence.

Réglage de (Commande du son)

• Active Voice Amplifier(AVA) : Analyse le bruit externe en temps réel pendant que le Soundbar est actif, de sorte que la voix puisse toujours être entendue clairement. Aucune donnée n'est enregistrée pendant l'analyse.
• Les fonctions SpaceFit Sound et AVA ne sont pas prises en charge par le modèle HW-Q700D.
  • Voice enhance mode améliore les dialogues dans les films et à la télévision et permet de mieux les entendre.
• Night mode est optimisé pour un visionnement nocturne lorsque les paramètres sont réglés de façon à baisser le volume tout en préservant la clarté des dialogues.

• Sound Grouping : L'unité principale du Soundbar et les haut-parleurs ambiophoniques émettent l'ensemble des sons, pas seulement le son ambiophonique, ce qui est idéal pour les grands groupes de personnes écoutant de la musique dans un grand espace.

• Ce menu est activé initialement lorsque les haut-parleurs ambiophoniques sont connectés, puis il le reste que ces haut-parleurs soient toujours connectés ou non.

• Si vous activez Sound Grouping, les modes audio ne produisent aucune différence dans le rendu sonore.
• Le son n'est pas émis de tous les haut-parleurs de l'unité principale du Soundbar et des haut-parleurs ambiophoniques, mais seulement de certaines unités prédéfinies, qui varient selon le modèle.

- Private Rear Sound : Avec ce mode, le son est émis uniquement des haut-parleurs ambiophoniques, ce qui vous offre une écoute sans être dérangé par les autres.

• Si vous activez ce mode, le son n'est émis ni par l'unité principale du Soundbar, ni par le caisson de basse. Le son n'est émis que via le canal avant des haut-parleurs ambiophoniques.
• Si vous activez Private Rear Sound, les modes audio ne produisent aucune différence dans le rendu sonore.

• La fonction se désactive si l'alimentation est coupée ou si la connexion des haut-parleurs ambiophoniques est perdue.

• Le menu est activé uniquement si les haut-parleurs ambiophoniques sont connectés.

• Ce mode est automatiquement désactivé et n'est plus disponible si la fonction Q-Symphony est activée.

- Maintenez le bouton ⚙ (Commande du son) enfoncé pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez utiliser les boutons Gauche/Droite pour sélectionner les fréquences suivantes : 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz. Vous pouvez également définir chaque fréquence sur une valeur allant de -6 à +6 à l'aide des boutons Haut/Bas.

(Veillez à ce que le mode son soit réglé à « Standard ».)

• Si la vidéo du téléviseur et le son du Soundbar ne sont pas synchronisés, sélectionnez Sync dans les réglages sonores, puis réglez le retard de l'audio entre 0 et 300 millisecondes à l'aide des boutons Haut/Bas.
• L'option Sync n'est prise en charge que pour certaines fonctions.
• Les paramètres du Surround speaker mode ne sont pris en charge que par le modèle HW-Q930D.
• La fonction de haut-parleur Virtual peut être réglée à ON/OFF à l'aide des boutons Haut/Bas.

Utilisation des boutons masqués (boutons ayant plusieurs fonctions)

Bouton masqué		Page de référence
Bouton de la télécommande Fonction
WOOFER (Haut)	Marche/Arrêt de la télécommande du téléviseur (Veille)	page 10
Haut ID SET page 13
(Commande du son)	Égaliseur 7 bandes page 7
(Source)	Activation/Désactivation du retour vocal (veille) page 6

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée		Sortie
		Avec caisson de basse et haut-parleur ambiophonique
Standard	2,0 canaux 2,1 canaux
	5,1 canaux 5,1 canaux / 7,1 canaux (DTS)
	7,1 canaux	7,1 canaux
	Dolby Atmos®, DTS:X	7,1,4 canaux
Surround	2,0 canaux	9,1,4 canaux
	5,1 canaux	9,1,4 canaux
	7,1 canaux	9,1,4 canaux
	Dolby Atmos®, DTS:X	9,1,4 canaux
Game Pro	2,0 canaux	9,1,4 canaux
	5,1 canaux	9,1,4 canaux
	7,1 canaux	9,1,4 canaux
	Dolby Atmos®, DTS:X	9,1,4 canaux
Adaptive Sound	2,0 canaux	9,1,4 canaux
	5,1 canaux	9,1,4 canaux
	7,1 canaux	9,1,4 canaux
	Dolby Atmos®, DTS:X	9,1,4 canaux

Effet Entrée		Sortie
		Avec le caisson de basses uniquement	Avec caisson de basse et haut-parleur ambiophonique
Standard	2,0 canaux 2,1 canaux 2,1 canaux
	5,1 canaux 5,1 canaux 5,1 canaux / 7,1 canaux (DTS)
	7,1 canaux 5,1 canaux 7,1 canaux
	Dolby Atmos®, DTS:X 5,1,2 canaux 7,1,4 canaux
Surround	2,0 canaux 5,1,2 canaux 7,1,4 canaux
	5,1 canaux 5,1,2 canaux 7,1,4 canaux
	7,1 canaux 5,1,2 canaux 7,1,4 canaux
	Dolby Atmos®, DTS:X 5,1,2 canaux 7,1,4 canaux
Game Pro	2,0 canaux 5,1,2 canaux 7,1,4 canaux
	5,1 canaux 5,1,2 canaux 7,1,4 canaux
	7,1 canaux 5,1,2 canaux 7,1,4 canaux
	Dolby Atmos®, DTS:X 5,1,2 canaux 6,1,4 canaux
Adaptive Sound	2,0 canaux 5,1,2 canaux 7,1,4 canaux
	5,1 canaux 5,1,2 canaux 7,1,4 canaux
	7,1 canaux 5,1,2 canaux 7,1,4 canaux
	Dolby Atmos®, DTS:X 5,1,2 canaux 8,1,4 canaux

Effet Entrée		Sortie
		Avec le caisson de basses uniquement	Avec caisson de basse et haut-parleur ambiophonique
Standard	2,0 canaux 2,1 canaux 2,1 canaux
	5,1 canaux 3,1 canaux 5,1 canaux
	Dolby Atmos®, DTS:X 3,1,2 canaux 5,1,4 canaux
Surround	2,0 canaux 3,1,2 canaux 5,1,4 canaux
	5,1 canaux 3,1,2 canaux 5,1,4 canaux
	Dolby Atmos®, DTS:X 3,1,2 canaux 5,1,4 canaux
Game Pro	2,0 canaux 3,1,2 canaux 5,1,4 canaux
	5,1 canaux 3,1,2 canaux 5,1,4 canaux
	Dolby Atmos®, DTS:X 3,1,2 canaux 5,1,4 canaux
Adaptive Sound	2,0 canaux 3,1,2 canaux 5,1,4 canaux
	5,1 canaux 3,1,2 canaux 5,1,4 canaux
	Dolby Atmos®, DTS:X 3,1,2 canaux 5,1,4 canaux

Les haut-parleurs ambiophoniques ne produisent aucun son par la sortie du canal 2 lorsque le mode Standard est utilisé. Pour activer le son des haut-parleurs ambiophoniques, réglez le mode d'effet à Surround.

Réglage du volume du Soundbar avec la télécommande du téléviseur

Contrôlez le volume du Soundbar à l'aide de la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec des télécommandes infrarouges. Les télécommandes Bluetooth (télécommandes qui nécessitent un appairage) ne sont pas prises en charge.
• Réglez le haut-parleur du téléviseur à Haut-parleur externe pour utiliser cette fonction.

• Fabricants qui utilisent cette fonction :
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Éteignez le Soundbar.

• Appuyez vers le haut sur le bouton WOOFER et maintenez-le enfoncé pendant 5 secondes.

Chaque fois que vous appuyez sur le bouton WOOFER vers le haut et le maintenez enfoncé pendant 5 secondes, le mode change, dans l'ordre suivant : « OFF-TV REMOTE » (mode par défaut), « SAMSUNG-TV REMOTE », « ALL-TV REMOTE ».

Bouton de la télécommande Écran État
		(Mode par défaut)	Télécommande du téléviseur désactivée.
			Télécommande infrarouge du téléviseur Samsung activée.
			Télécommande infrarouge du téléviseur tiers activée.

Connexion de l'alimentation et des unités

Utilisez le cordon d'alimentation pour brancher le caisson de basse, les haut-parleurs ambiophoniques et la Soundbar dans une prise électrique en respectant la séquence suivante :

- Pour plus d'informations sur les exigences en matière d'alimentation électrique et de consommation d'énergie, reportez-vous à l'étiquette apposée sur le produit. (Étiquette : Arrière de l'unité principale du Soundbar

1. Raccordez le cordon d'alimentation au caisson de basses.

Cordon d'alimentation

Arrière du caisson de basses

1. Branchez le cordon d'alimentation aux haut-parleurs ambiophoniques gauche et droit. (en option)

Bas des haut-parleurs ambiophoniques gauche et droit (en option) Cordon d'alimentation

1. Branchez le cordon d'alimentation à la Soundbar.

Dessous de l'unité principale du Soundbar Cordon d'alimentation

1. Branchez l'alimentation à la Soundbar, au caisson de basse et aux haut-parleurs ambiophoniques. Le caisson de basse et les haut-parleurs ambiophoniques se connectent automatiquement lorsque la Soundbar est allumée.

DEL LINK - Le bleu est allumé LINK (en option)

REMARQUE

• Branchez l'alimentation de la caisse de basse et des haut-parleurs ambiophoniques avant la connexion à la Soundbar. Le caisson de basse et les haut-parleurs ambiophoniques se connecteront automatiquement lorsque la Soundbar sera allumée.
• Si vous débranchez et rebranchez le cordon d'alimentation lorsque le produit est sous tension, le Soundbars s'allume automatiquement.
• Le système d'haut-parleur ambiophonique est pris en charge par les modèles applicables uniquement.

Disposition recommandée pour les haut-parleurs

TV Soundbar Caisson de basses 0° 135° 135° 150° 150° Haut-parleur ambiophonique G Haut-parleur ambiophonique D

MISE EN GARDE

• Des antennes de réception sans fil sont intégrées dans le caisson de basse et les haut-parleurs ambiophoniques. Protégez ces derniers de l'eau et de l'humidité.
• Pour une écoute optimale, veillez à dégager l'espace autour du caisson de basse et des haut-parleurs ambiophoniques.

Mode Haut-parleurs ambiophoniques (HW-Q930D uniquement)

Un son ambiophonique optimal peut être obtenu, selon la position du haut-parleur ambiophonique. Voir l'illustration ci-dessous pour le positionnement des haut-parleurs.

Pour activer ce mode, sélectionnez le mode Haut-parleurs ambiophoniques au moyen de la télécommande du Soundbar.

(Commande du son) → Haut-parleur ambiophonique → Haut) / (Bvs) → Avant / Arrière)

TV Soundbar Haut-parleur ambiophonique G Haut-parleur ambiophonique D

Positionnement arrière Positionnement avant

REMARQUE

• Ce mode n'est offert que sur les modèles de Soundbar qui comprennent un certain haut-parleur ambiophonique.
• En mode Haut-parleurs avant, positionnez haut-parleurs avant vers vous.
• Le mode Haut-parleurs ambiophoniques est activé par défaut en positionnement arrière.

Avant d'effectuer la procédure de branchement manuel ci-dessous :

• Vérifiez si les câbles d'alimentation du Soundbar et du caisson de basse ou des haut-parleurs ambiophoniques sont bien branchés.
  • Assurez-vous que le Soundbar est éteint.

• Éteignez le Soundbar.

• Maintenez appuyé le bouton ID SET à l'arrière du caisson de basse et des haut-parleurs ambiophoniques pendant au moins 5 secondes.

- Le voyant rouge situé à l'arrière de chaque haut-parleur s'éteint et le voyant bleu clignote.

LINK STANDBY ID SET 5 Sec LINK Voyant bleu clignotant rapidement

Arrière du caisson de basses Arrière du caisson de basses

Arrière des haut-parleurs ambiophoniques gauche et droit (en option)

1. Appuyez sur le bouton Haut de la télécommande et maintenez-le enfoncé pendant 5 secondes.

2. Le message ID SET apparaît sur l'écran du Soundbar pendant un moment, puis disparaît.

3. Le Soundbar se met automatiquement sous tension lorsque l'étape ID SET est terminée.

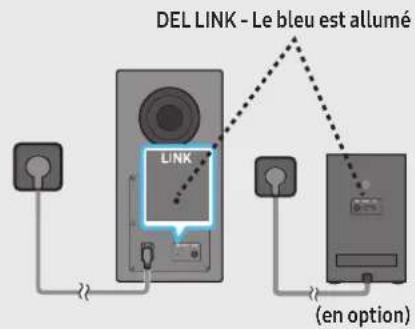

1. Vérifiez que le voyant LINK est bleu fixe (connexion établie).

DEL LINK - Le bleu est allumé LINK (en option)

Le voyant DEL LINK arrête de clignoter et reste allumé en bleu lorsque la connexion est établie entre le Soundbar et le caisson de basse ou les haut-parleurs ambiophoniques.

REMARQUE

• Instructions pour réinitialiser le module Tx
• Éteignez le Soundbar.
• Appuyez sur le bouton Gauche de la télécommande et maintenez-le enfoncé pendant 5 secondes.
• Suivez les consignes de la section « Connexion manuelle du caisson de basses ou des haut-parleurs ambiophoniques ».

5 Sec

Voyants à DEL à l'arrière du caisson de basses et des haut-parleurs ambiophoniques

Voyant État Description Résolution
Caisson de bassesHaut-parleurs ambiophoniques(modèles applicables seulement)	Allumé	Connexion réussie(fonctionnement normal)	-
	Clignotant Récupération de la connexion		Vérifiez si le câble d'alimentation raccordé à l'unité principale du Soundbar est correctement connecté ou attendez environ cinq minutes. Si le voyant à DEL continue à clignoter, essayez de connecter manuellement le caisson de basse et les haut-parleurs ambiophoniques. Voir la page 13.
Caisson de bassesHaut-parleurs ambiophoniques(modèles applicables seulement)	Allumé	Veille (avec l'unité principale Soundbar éteinte)	Vérifiez si le câble d'alimentation raccordé à l'unité principale du Soundbar est correctement connecté.
		Échec de la connexion	Connectez-vous à nouveau. Voir les instructions de connexion manuelle à la page 13.
Caisson de basseHaut-parleurs ambiophoniques(modèles applicables seulement)	Clignotant Dysfonctionnement		Consultez les coordonnées du centre de service Samsung dans ce manuel.

REMARQUE

• Si l'unité principale est éteinte, le caisson de basse passe en mode veille et la DEL STANDBY située à l'arrière du caisson devient rouge après avoir clignoté en bleu.
• Si vous utilisez un appareil qui utilise la même fréquence que le Soundbar à proximité du Soundbar, des interférences peuvent donner lieu à des interruptions du son.
• La distance maximale de transmission du signal sans fil à partir de l'unité principale est d'environ 10 m (32,8 pieds), mais cela peut varier en fonction de votre environnement d'utilisation. Si un mur métallique ou en béton armé se trouve entre l'unité principale et le caisson de basse, il est possible que le système ne fonctionne pas, car le signal sans fil ne peut pas traverser le métal.
• Le système de haut-parleur ambiophonique est pris en charge par les modèles applicables uniquement.

MISE EN GARDE

• Des antennes de réception sans fil sont intégrées dans le caisson de basse et les haut-parleurs ambiophoniques. N'exposez pas l'appareil à la pluie ni à l'humidité.
• Pour une écoute optimale, veillez à dégager l'espace autour du caisson de basse et des haut-parleurs ambiophoniques.
• N'introduisez aucune partie de votre corps ni de corps étrangers dans le conduit (trou) du caisson de basse.
• N'utilisez pas le conduit (trou) du caisson de basse pour le suspendre au mur.

05 CONNEXION À UN TÉLÉVISEUR

Connexion du téléviseur prenant en charge HDMI ARC (canal de retour audio)

MISE EN GARDE

• Lorsque le câble HDMI et le câble optique sont tous les deux connectés, le signal HDMI est reçu en premier.
• Pour connecter le câble HDMI entre le téléviseur et le Soundbar, assurez-vous de connecter les bornes marquées ARC. Sinon, le son du téléviseur risque de ne pas être émis.
• Le câble recommandé est un câble HDMI certifié par HDMI.org.

Connectez le câble au port HDMI IN (ARC/eARC) de votre téléviseur. Câble HDMI Connectez le câble au port HDMI TO TV (eARC/ARC) de l'unité principale du Soundbar. HDMI TO TV (eARC/ARC) Dessus du Soundbar Dessous du Soundbar TV ARC Dessus du Soundbar TV ARC

1. Connectez le câble HDMI comme indiqué sur la figure en vous assurant que le Soundbar et le téléviseur sont éteints.
2. Allumez le Soundbar et le téléviseur.

3. « TV ARC » apparaît sur l'écran d'affichage de l'unité principale du Soundbar qui diffuse le son du téléviseur.

4. Si le son du téléviseur n'est pas audible, appuyez sur le bouton (Multifonction) / → (Source) situé en haut du Soundbar ou sur le bouton → (Source) de la télécommande pour sélectionner le mode TV ARC.

5. Lors de la connexion d'un téléviseur prenant en charge la fonction eARC, « TV eARC » apparaît sur l'affichage et le son est audible.
6. Pour la connexion à eARC, la fonction eARC dans le menu du téléviseur devrait être activée. Reportez-vous au manuel de l'utilisateur du téléviseur pour de plus amples renseignements sur ce réglage.

(p. ex, Samsung TV : Accueil ( ⓗ ) → Menu → Paramètres ( ⚙ ) → Tous les paramètres ( ⚙ ) → Son → Réglages expert → Mode HDMI-eARC (Auto))

• Si l'option « TV ARC » ne s'affiche pas sur l'écran de l'unité principale du Soundbar, vérifiez que le câble HDMI est connecté au bon port.
• Utilisez les boutons de volume de la télécommande du téléviseur pour modifier le volume du Soundbar.

REMARQUE

• Lorsque vous connectez le téléviseur prenant en charge HDMI ARC (Audio Return Channel) au Soundbar avec un câble HDMI, vous pouvez transmettre les données vidéo et audio numériques sans connecter de câble optique séparé.
• Nous vous recommandons d'utiliser si possible un câble HDMI sans noyau. Si vous utilisez un câble HDMI à noyau, utilisez-en un dont le diamètre est inférieur à 14 mm (0,55 po).
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge ARC.
• Lorsque le son d'une diffusion est encodé en Dolby Digital et que le paramètre « Digital Output Audio Format » est défini sur PCM sur votre téléviseur, nous recommandons de changerce paramètre en le définissant sur Dolby Digital. Une fois que vous aurez modifié ce paramètre sur le téléviseur, vous pourrez profiter d'une meilleure qualité sonore. (Le menu du téléviseur peut utiliser des mots différents pour Dolby Digital et PCM selon le fabricant du téléviseur.)
• Les protocoles ARC/eARC prennent Dolby Atmos en charge.
• Vérifiez que le contenu prend en charge Dolby Atmos®.

Connexion à l'aide d'un câble optique

Liste de contrôle de pré-connexion

• Lorsque le câble HDMI et le câble optique sont tous les deux connectés, le signal HDMI est reçu en premier.
• Lorsque vous utilisez un câble optique et que les bornes sont munies de caches, assurez-vous de retirer les caches.

1. Le téléviseur et le Soundbar étant éteints, connectez le port DIGITAL AUDIO IN (OPTICAL) du Soundbar et le port de sortie OPTICAL du téléviseur à l'aide d'un câble optique (non fourni), comme indiqué sur la figure.
2. Allumez le Soundbar et le téléviseur.
3. Appuyez sur le bouton ⬆ (Multifonction) / → (Source) situé dans le haut du Soundbar ou sur le bouton → (Source) de la télécommande pour sélectionner le mode « D.IN ».
4. Le son du téléviseur est émis par le Soundbar.

Connexion par Bluetooth

Lorsqu'un téléviseur Samsung est connecté via Bluetooth, vous pouvez entendre le son stéréo sans les tracas du câblage.

• Un seul téléviseur Samsung peut être connecté à la fois.
• Un téléviseur Samsung prenant en charge Bluetooth peut être connecté. Vérifiez les spécifications de votre téléviseur.

La connexion initiale

1. Appuyez sur le bouton*PAIR de la télécommande du Soundbar pour accéder au mode « BT PAIRING ».

(OU) a. Appuyez sur le bouton ⬆ (Multifonction) / ➞ (Source) du panneau supérieur, puis sélectionnez « BT ». « BT » passe automatiquement à « BT PAIRING » en quelques secondes ou à « BT READY » s'il existe un enregistrement de connexion.

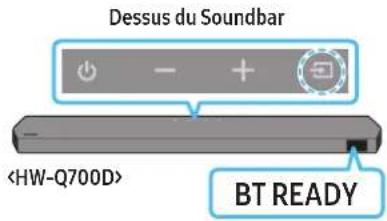

Dessus du Soundbar BT READY

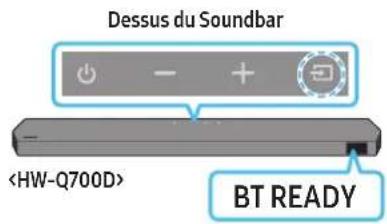

Dessus du Soundbar BT READY

b. Lorsque « BT READY » apparaît, appuyez sur le bouton (Marche/Arrêt microphone) / → (Source) du panneau supérieur du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes jusqu'à ce que « BT PAIRING » apparaisse.

Dessus du Soundbar BT PAIRING

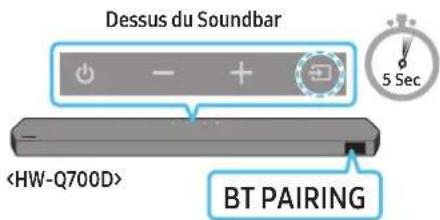

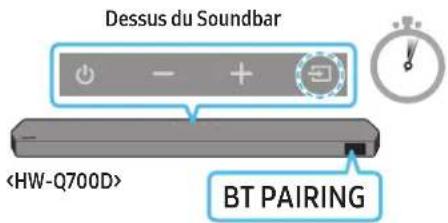

Dessus du Soundbar BT PAIRING

1. Sélectionnez le mode Bluetooth sur le téléviseur Samsung.
   (p. ex. Accueil (☑) → Menu → Paramètres (☒) → Tous les paramètres (☒) → Son → Sortie audio → Liste des haut-parleurs Bluetooth → Soundbar Q-Series (Bluetooth))
2. Sélectionnez « Soundbar Q-Series » dans la liste sur l'écran du téléviseur.
   Un Soundbar disponible est indiqué par « Association requise » ou « Associé » sur la liste des appareils Bluetooth du téléviseur. Pour connecter le téléviseur Samsung au Soundbar, sélectionnez le message, puis établissez une connexion.
3. Lorsque le téléviseur Samsung est connecté, [Nom du téléviseur] → « BT » apparaît sur l'écran avant du Soundbar.
4. Vous pouvez maintenant entendre le son du téléviseur Samsung à partir du Soundbar.
5. Une fois que vous avez connecté le Soundbar à votre téléviseur la première fois, utilisez le mode « BT READY » pour la reconnexion.

En cas d'échec de la connexion de l'équipement

• Si vous avez un Soundbar existant (par exemple, Soundbar Q-Series) dans la liste des haut-parleurs du téléviseur Samsung, supprimez-le.
  • Répétez ensuite les étapes 1 à 3.

Déconnexion du Soundbar du téléviseur Samsung

Appuyez sur le bouton ⬆ (Multifonction) / → (Source) dans le haut du Soundbar ou sur le bouton → (Source) de la télécommande pour sélectionner un mode autre que « BT ».

- La déconnexion prend du temps car le téléviseur Samsung doit recevoir une réponse du Soundbar.

(Le temps requis peut varier en fonction du modèle de téléviseur Samsung.)

• BT READY : dans ce mode, vous pouvez reconnecter n'importe quel téléviseur ou appareil mobile Samsung connecté auparavant.
• BTPAIRING : dans ce mode, vous pouvez connecter un nouvel appareil au Soundbar
  (Appuyez sur le bouton ➕ PAIR de la télécommande du Soundbar ou maintenez enfoncé le bouton Ⓞ(Marche/Arrêt microphone) / ➔(Source) situé sur le dessus du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes pendant que le Soundbar est en mode « BT ».)

Remarques sur la connexion Bluetooth

• Placez un nouvel appareil à moins de 1 m (3,28 pi) pour vous connecter par Bluetooth.
• Si un code PIN vous est demandé lors de la connexion d'un appareil Bluetooth, entrez <0000>.
• Le Soundbar s'éteint automatiquement au bout de 18 minutes à l'état Ready (Prêt).
  • Le Soundbar peut ne pas effectuer correctement la recherche ou la connexion Bluetooth dans les circonstances suivantes :
• S'il y a un fort champ électrique autour du Soundbar.
• Si plusieurs appareils Bluetooth sont associés simultanément au Soundbar.
• Si l'appareil Bluetooth est éteint, pas en place ou fonctionne mal.
  • Pour activer/désactiver la connexion Bluetooth

- Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des ondes électromagnétiques doivent être gardés à distance de l'unité principale du Soundbar, par exemple les micro-ondes, les appareils de réseau sans fil, etc.

Appuyez sur le bouton TONE CONTROL de la télécommande du Soundbar pendant 30 secondes pour activer/désactiver le Wi-Bluetooth.

Connexion en Wi-Fi

Liste de contrôle de pré-connexion

• La connexion Wi-Fi est disponible uniquement sur les téléviseurs Samsung.
• Vérifiez que le routeurs sans fil (Wi-Fi) est activé et que le téléviseur est connecté au routeur.
• Le téléviseur et le Soundbar doivent être connectés au même réseau sans fil (Wi-Fi).
• Si votre routeur sans fil (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et le Soundbar. Communiquez avec votre fournisseur de service Internet pour plus de détails.
• Étant donné que les menus peuvent varier selon l'année de fabrication, consultez le manuel de votre téléviseur.

• Pour brancher le téléviseur au Soundbar par Wi-Fi, branchez d'abord le Soundbar au routeur sans fil. Reportez-vous à la page 26 pour savoir comment établir une connexion Wi-Fi.

• Pour plus de détails sur la connexion Wi-Fi du Soundbar, reportez-vous à la page 26, "Méthode 2. Connexion par Wi-Fi (réseau sans fil)".

• Modifiez la source d'entrée du téléviseur en utilisant le menu Audio sur le Soundbar.

- Téléviseurs Samsung mis en marché en 2017 ou après

Accueil (n) → Menu → Paramètres (→ Tous les paramètres (→ Son → Sortie audio → Soundbar Q-Series (Wi-Fi))

REMARQUE

• La connexion Wi-Fi Dolby Atmos est disponible sur certains téléviseurs Samsung et sur certains modèles de Soundbar.
• Précautions : Le Soundbar redémarrera automatiquement si vous activez/désactivez le Wi-Fi.
  • Pour activer/désactiver la connexion Wi-Fi
  Appuyez sur le bouton CH LEVEL de la télécommande du Soundbar pendant 30 secondes pour activer/désactiver le Wi-Fi.

Utilisation de la fonction Q-Symphony

• Lorsque le Soundbar se connecte à un téléviseur Samsung prenant en charge la fonction Q-Symphony, vous pouvez lire le son simultanément via le Soundbar et le téléviseur. Si vous utilisez la fonction Q-Symphony, le son ambiophonique émis par le téléviseur vous permet de profiter d'un effet de son tridimensionnel, ambiophonique plus puissant et plus riche.
• Lorsque le Soundbar est connecté, le menu « Q-Symphony » s'affiche sur le téléviseur.

Paramètres ( Ⓞ → Tous les paramètres ( ⏻ Son → Sortie audio

- Exemple de menu du téléviseur : Q-Symphony

Menu du téléviseur TV Câble HDMI TV ARC/eARC Menu du téléviseur TV Câble optique (non fourni) D.IN Menu du téléviseur TV Wi-Fi Wi-Fi

REMARQUE

• Le fonctionnement dépend du codec pris en charge par le téléviseur.
• Cette fonction est prise en charge uniquement lorsque le câble HDMI ou le câble optique (non fourni) ou le Wi-Fi est connecté.
• Le message qui s'affiche peut varier selon le modèle de TV.
  • Assurez-vous que votre téléviseur et le Soundbar sont connectés au même routeur sans fil et à la même fréquence.
• Cette fonction est disponible sur certains téléviseurs Samsung et sur certains modèles de Soundbar.

Utilisation du SpaceFit Sound

Cette fonction analyse l'espace d'écoute de l'utilisateur avec le microphone du Soundbar et offre le son optimal pour cet espace. L'optimisation du son se fait automatiquement.

Méthode 1. Connexion par le Soundbar

Pour activer cette fonction, activez le mode SpaceFit Sound à l'aide de la télécommande du Soundbar.

1. Appuyez sur le bouton ⚙ (Commande du son) pour activer le mode SpaceFit Sound. « SPACEFIT SOUND OFF » apparaît sur l'écran.

1. Appuyez sur le bouton Haut sur la télécommande pour activer le SpaceFit Sound. « ON » apparaît à l'écran.

1. Appuyez sur le bouton Bas sur la télécommande pour désactiver le SpaceFit Sound. « OFF » apparaît à l'écran.

- Cette fonction est offerte par tous les modes audio.

Méthode 2. Connexion par un téléviseur

Pour activer cette fonction, activez le mode Adaptive Sound+ sur le menu de votre téléviseur Samsung.

(Accueil ( Ⓜ) → Menu → Paramètres ( ⚙) → Tous les paramètres ( ⚙) → Général → Paramètres de mode intelligent → Adaptive Sound+)

• Le mode son de votre Soundbar passera automatiquement à Adaptive Sound+ si vous activez le mode Adaptive Sound+ sur votre téléviseur.

REMARQUE

- Cette fonction est active lorsque le Soundbar se connecte à certains téléviseurs Samsung.

- Les modèles HW-Q700D ne prennent en charge que la méthode de « connexion par le téléviseur ».

06 CONNEXION D'UN APPAREIL EXTERNE

Méthode 1. Connexion à l'aide d'un câble HDMI (décodage et lecture Dolby Atmos / DTS:X possible)

Liste de contrôle de pré-connexion

• Si les options de sortie audio incluent une sortie audio secondaire, vérifiez qu'elle est désactivée.
• Vérifiez que le contenu prend en charge Dolby Atmos® / DTS:X.

Dessus du Soundbar HDMI Dessus du Soundbar HDMI Appareil externe HDMI OUT Câble HDMI HDMI HDMI TO TV (eARC/ARC) TV HDMI IN (ARC) Câble HDMI (fourni) Dessous du Soundbar

1. Utilisez un câble HDMI pour connecter le port HDMI OUT de l'appareil externe au port HDMI qui se trouve au bas du Soundbar.
2. Utilisez un câble HDMI (fourni) pour connecter le port HDMI IN du téléviseur au port HDMI TO TV (eARC/ARC) qui se trouve au bas du Soundbar.
3. Allumez le Soundbar, le téléviseur et l'appareil externe.
4. Appuyez sur le bouton ⬆(Multifonction) / ➞(Source) situé dans le haut du Soundbar ou sur le bouton ➞(Source) de la télécommande pour sélectionner le mode « HDMI ».
5. L'écran du Soundbar indique que le mode HDMI est actuellement sélectionné, et le Soundbar commence à émettre des sons.

REMARQUE

• Lorsque vous utilisez Dolby Atmos® / DTS:X : Si la source d'entrée est Dolby Atmos® / DTS:X, consultez « Spécifications de sortie pour les différents modes d'effets sonores » à la page 8.
• Lorsque Dolby Atmos® est activé, « DOLBY ATMOS » apparaît sur l'écran avant.
• Lorsque DTS:X est activé, « DTS:X » s'affiche sur l'écran avant.
• Configuration de Dolby Atmos® / DTS:X sur votre lecteur Blu-ray ou un autre appareil

Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur Blu-ray ou d'un autre appareil et assurez-vous que « Pas d'encodage » est sélectionné pour Bitstream. Par exemple, sur un lecteur Blu-ray Samsung, accédez à Menu principal → Son → Sortie numérique, puis sélectionnez Bitstream (non traité).

Spécification des signaux UHD pris en charge (3840 x 2160p)

Fréquence d'images(image/sec)	Profondeur de couleur RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bits 0 0 0 0
	10 bits -	-	0 0
	12 bits	-	-	0	0
120	8 bits	-	-	-	-
	10 bits -	-	-	-

• La spécification prise en charge peut varier en fonction de l'appareil externe connecté et des conditions d'utilisation.

Méthode 2. Connexion à l'aide d'un câble optique

1. Utilisez un câble optique (non fourni) pour connecter le port DIGITAL AUDIO IN (OPTICAL) au Soundbar principal et le port OPTICAL OUT à l'appareil externe.
2. Allumez le Soundbar et l'appareil externe.
3. Pour sélectionner le mode « D.IN », appuyez sur le bouton Ⓐ (Multifonction) / → (Source) situé dans le haut du Soundbar ou sur le bouton → (Source) de la télécommande.
4. Votre Soundbar lit les sons de l'appareil externe.

07 CONNEXION D'UN APPAREIL MOBILE

Méthode 1. Connexion par Bluetooth

Lorsqu'un appareil mobile est connecté par Bluetooth, vous pouvez entendre le son stéréo sans les tracas du câblage.

- Lorsque vous connectez un appareil Bluetooth associé alors que le Soundbar est éteint, le Soundbar s'allume automatiquement.

La connexion initiale

- Lors de la connexion à un nouvel appareil Bluetooth, assurez-vous que l'appareil est à moins de 1 m (3,28 pi) de distance.

1. Appuyez sur le bouton ✝PAIR de la télécommande du Soundbar pour accéder au mode « BT PAIRING ».

Appareil mobile

(OU) a. Appuyez sur le bouton Ⓐ (Multifonction) / → (Source) du panneau supérieur, puis sélectionnez « BT ».

« BT » passe automatiquement à « BT PAIRING » en quelques secondes ou à « BT READY » s'il existe un enregistrement de connexion.

Dessus du Soundbar BT READY

Dessus du Soundbar BT READY

b. Lorsque « BT READY » apparaît, appuyez sur le bouton (Marche/Arrêt microphone) / → (Source) du panneau supérieur du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes jusqu'à ce que « BT PAIRING » apparaisse.

Dessus du Soundbar BT PAIRING 5 Sec

Dessus du Soundbar BT PAIRING

1. Sur votre appareil, sélectionnez « Soundbar Q-Series » dans la liste qui apparaît.
2. Lorsque le Soundbar est connecté à l'appareil mobile, [Nom de l'appareil mobile] → « BT » apparaît sur l'écran avant.
3. Lisez les fichiers musicaux de l'appareil connecté par Bluetooth via le Soundbar.
4. Après avoir connecté le Soundbar à votre appareil mobile pour la première fois, utilisez le mode « BT READY » pour la reconnexion.

En cas d'échec de la connexion de l'équipement

• Si vous avez un Soundbar existant (par exemple, « Soundbar Q-Series ») dans la liste des haut-parleurs de l'appareil mobile, supprimez-le.
• Répétez les étapes 1 et 2.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : dans ce mode, vous pouvez reconnecter n'importe quel téléviseur ou appareil mobile Samsung connecté auparavant.
  • BTPAIRING : dans ce mode, vous pouvez connecter un nouvel appareil au Soundbar

(Appuyez sur le bouton ✝ PAIR de la télécommande du Soundbar ou maintenez enfoncé le bouton Ⓞ(Marche/Arrêt microphone) / ➞(Source) situé sur le dessus du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes pendant que le Soundbar est en mode « BT ».)

Remarques sur la connexion Bluetooth

• Placez un nouvel appareil à moins de 1 m (3,28 pi) pour vous connecter par Bluetooth.
• Si un code PIN vous est demandé lors de la connexion d'un appareil Bluetooth, entrez <0000>.
• Le Soundbar s'éteint automatiquement au bout de 18 minutes à l'état Ready (Prêt).
• Le Soundbar peut ne pas effectuer correctement la recherche ou la connexion Bluetooth dans les circonstances suivantes :

- S'il y a un fort champ électrique autour du Soundbar.

• Si plusieurs appareils Bluetooth sont associés simultanément au Soundbar.
• Si l'appareil Bluetooth est éteint, pas en place ou fonctionne mal.

- Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des ondes électromagnétiques doivent être gardés à distance de l'unité principale du Soundbar, par exemple les micro-ondes, les appareils de réseau sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Connectez-vous uniquement à un appareil Bluetooth prenant en charge la fonction A2DP (AV).
• Lorsque vous connectez le Soundbar à un appareil Bluetooth, placez-les aussi près que possible l'un de l'autre.
  • Plus le Soundbar et l'appareil Bluetooth sont éloignés l'un de l'autre, plus la qualité sonore diminue.

La connexion Bluetooth peut se rompre lorsque les appareils sont hors de portée effective.

• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est mauvaise.

• Un appareil Bluetooth peut émettre du bruit ou devenir défaillant dans les conditions suivantes :

• Lorsque le corps est en contact avec l'émetteur-récepteur de signal sur l'appareil Bluetooth ou le Soundbar

• Dans les coins ou lorsqu'il y a un obstacle à proximité, tel qu'un mur ou une cloison, où des changements électriques peuvent se produire.
• Lorsqu'il est exposé à des interférences radio par d'autres produits fonctionnant sur les mêmes gammes de fréquences, comme des équipements médicaux, des fours à micro-ondes et des appareils LAN sans fil.

• Les obstacles tels que les portes et les murs peuvent avoir un impact sur la qualité sonore, même lorsque les appareils sont dans le champ de portée effective.

• Notez que votre Soundbar ne peut pas être appairé avec d'autres appareils Bluetooth lorsque vous utilisez l'option Bluetooth.

• Cet appareil sans fil peut provoquer des interférences électriques lorsqu'il est en marche.

Déconnexion de l'appareil Bluetooth d'un Soundbar

Vous pouvez déconnecter un appareil Bluetooth du Soundbar. Pour plus de détails, consultez le manuel d'utilisation de l'appareil Bluetooth.

• Le Soundbar sera déconnecté.
- Lorsque le Soundbar est débranché de l'appareil Bluetooth, son affichage avant indique « BTDISCONNECTED ».

Déconnexion du Soundbar de l'appareil Bluetooth

Appuyez sur le bouton ⬆ (Multifonction) / → (Source) situé dans le haut du Soundbar ou sur le bouton → (Source) de la télécommande pour quitter le mode « BT ».

• La déconnexion prend du temps car l'appareil Bluetooth doit recevoir une réponse du Soundbar. (Le temps de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque le Soundbar est débranché de l'appareil Bluetooth, son affichage avant indique « BTDISCONNECTED ».

Méthode 2. Connexion par Wi-Fi (réseau sans fil)

Pour connecter un Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), l'application SmartThings est requise.

La connexion initiale

1. Installez et lancez l'application SmartThings sur votre appareil mobile (téléphone intelligent ou tablette).

2. Dans l'application, suivez les instructions à l'écran pour ajouter le Soundbar.

3. La fenêtre contextuelle automatique (deuxième illustration ci-dessous) peut ne pas s'afficher sur certains appareils.
   Si la fenêtre contextuelle ne s'affiche pas, appuyez sur le bouton « + » sur l'écran Accueil. Le Soundbar a été ajouté à l'application.
   • L'illustration ci-dessous peut varier selon la version de l'application.

Pour changer votre connexion Wi-Fi

1. Lancez l'application SmartThings sur votre appareil mobile (téléphone intelligent ou tablette).
2. Appuyez sur la carte du Soundbar, puis sur l'icône ( )
3. Accédez à Paramètres de l'appareil > État du réseau > Changer le réseau Wi-Fi, et suivez les instructions affichées à l'écran.

Utilisation de Group Play

• Pour bénéficier de cette fonctionnalité, ajoutez votre Soundbar à l'application SmartThings.
• Pour l'activer, connectez au moins deux appareils audio au même réseau Wi-Fi à 5 GHz.
• Cette fonction est disponible sur les appareils de son Samsung prenant en charge le Wi-Fi commercialisés à partir de 2024.
• Cette fonctionnalité ne prend pas en charge le son du téléviseur.

Configuration de Group Play

1. Lancez l'application SmartThings sur votre appareil mobile.
2. Ajoutez le Soundbar dans l'application SmartThings en suivant les instructions de la section « Méthode 2. Connexion par Wi-Fi (réseau sans fil) ».

3. Appuyez sur la carte du Soundbar.

4. Sur votre appareil mobile, appuyez sur Créerun groupe sous l'icône d'appareil audio.

• Le bouton Créer un groupe s'affiche uniquement lorsque le Soundbar est en mode Wi-Fi.
- Si le Soundbar diffuse le son du téléviseur, la connexion au téléviseur est débranchée lors de la création d'un groupe.

1. Sélectionnez l'appareil de votre choix dans la liste et appuyez sur Appliquer.

2. Vous pouvez ajouter jusqu'à 4 appareils.

3. Avec Group Play, l'audio sera diffusé au moyen de l'appareil hôte seulement.
4. Lorsqu'un appareil connecté à l'appareil hôte passe sur une source différente, l'appareil sera supprimé automatiquement du groupe.
5. Lorsque l'appareil hôte est connecté à un téléviseur, le groupe généré sera supprimé automatiquement.

Désactivation de Group Play

1. Appuyez sur la carte de l'appareil audio.

2. Sur votre appareil mobile, appuyez sur Modifier le groupe sous l'icône d'appareil audio.

3. Désactivez Group Play.

- Pour désactiver un appareil individuel, décochez la case de l'appareil de la liste et appuyez sur Appliquer.

Connexion par Apple AirPlay

• Cette fonction pourrait ne pas être disponible dans certains pays.
• Ce Samsung Soundbar prend en charge AirPlay® et recommande d'utiliser la dernière version d'iOS, d'iPadOS et de macOS.
• Pour activer AirPlay dans votre Soundbar, vous devez d'abord enregistrer l'appareil avec l'application Samsung SmartThings en acceptant les conditions générales de l'application.
• Assurez-vous que le Soundbar est sous tension et qu'il est connecté au même réseau Wi-Fi que votre appareil Apple®.

Avec AirPlay vous pouvez profiter de la musique, de balados et d'autres sons sur le Samsung Soundbar à partir de vos appareils Apple.

• Sélectionnez à partir d'une application prise en charge par AirPlay ou du centre de contrôle sur votre iPhone®, iPad® ou Mac®.
• Dans la liste d'appareils disponibles, sélectionnez le Soundbar sur lequel jouer le son actuel.

Utilisation de la fonction Tap Sound

Appuyez sur le Soundbar avec votre appareil mobile pour lire le son du contenu de l'appareil mobile via le Soundbar.

• Cette fonction peut ne pas être prise en charge en fonction de l'appareil mobile.
• Cette fonction n'est compatible qu'avec les appareils mobiles Samsung fonctionnant sous Android 8.1 ou une version ultérieure.

1. Activez la fonction Tap Sound sur votre appareil mobile.
2. Pour plus de détails sur l'activation de la fonction, reportez-vous à « Réglage de la fonction Tap Sound » ci-dessous.
3. Appuyez sur le Soundbar avec l'appareil mobile. Sélectionnez « Start now » dans la boîte de dialogue affichée.
   La connexion est établie entre l'appareil mobile et le Soundbar via Bluetooth.

4. Lisez le son du contenu de l'appareil mobile via le Soundbar.

5. Cette fonction connecte un appareil mobile au Soundbar via Bluetooth en détectant les vibrations produites lorsque l'appareil touche le Soundbar.

6. Veillez à ne pas appuyer l'appareil mobile sur un coin pointu du Soundbar. Cela pourrait rayer ou endommager le Soundbar ou l'appareil mobile.
7. Il est recommandé de placer l'appareil mobile dans un étui. Appuyez légèrement sur la zone large de la partie supérieure du Soundbar, sans exercer de force excessive.
8. Pour utiliser cette fonction, mettez à jour l'application SmartThings vers la dernière version.

Cette fonction peut ne pas être prise en charge en fonction de la version de l'application.

Réglage de la fonction Tap Sound

Utilisez l'application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l'appareil mobile, lancez l'application SmartThings.
2. Sélectionnez (≡→_) sur l'écran de l'application SmartThings qui apparaît sur l'appareil mobile.
3. Définissez « Tap View, Tap Sound » sur Activé pour permettre à la fonction de se lancer lorsqu'un appareil mobile se rapproche du Soundbar. La fonction est activée.

REMARQUE

• Lorsque l'appareil mobile est en mode d'économie d'énergie, la fonction Tap Sound ne fonctionne pas.
• La fonction Tap Sound peut ne pas fonctionner si des appareils à proximité du Soundbar, par exemple des appareils électriques, provoquent des interférences radio. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance suffisante du Soundbar.

08 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Effectuez l'installation sur un mur vertical uniquement.
• N'installez pas le produit dans un endroit où la température ou le taux d'humidité est élevé.
• Vérifiez que le mur est suffisamment solide pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les chevilles adaptées au type de mur que vous possédez (plaque de plâtre, plaque de fer, bois, etc.). Si possible, fixez les vis de support dans les poteaux muraux.

• Achetez des vis de montage mural en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer le Soundbar.

• Diamètre : M5

• Longueur : 35 mm (1 3/8 po) ou plus recommandé.

- Connectez les câbles de l'unité aux appareils externes avant d'installer le Soundbar sur le mur.

- Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de montage mural

Guide de montage mural

x2

x2

(M4 x L10)

Vis de fixation Vis

x2

Support de montage mural

1. Placez le guide de montage mural contre la surface du mur.

• Le guide de montage mural doit être horizontal.
- Si votre téléviseur est fixé au mur, installez le Soundbar à au moins 5 cm (2 po) sous le téléviseur.

TV 5 cm (2 po) ou plus

1. Alignez la ligne centrale du guide de montage mural du gabarit papier sur le centre de votre téléviseur (si vous montez le Soundbar sous ce dernier), puis fixez le guide de montage mural au mur avec du ruban adhésif.

- Si vous ne faites pas l'installation sous un téléviseur, placez la ligne centrale au centre de la zone d'installation.

Ligne centrale

1. Poussez une pointe de stylo ou une pointe de crayon bien taillé au centre des images de type A à chaque extrémité du guide pour marquer les trous des vis de support, puis retirez le guide de montage mural.

A B A (100 mm, 50 mm) B (100 mm, 200 mm) A A

1. À l'aide d'un foret de taille appropriée, percez un trou dans le mur à chaque marque.

- Si les marques ne correspondent pas à la position des montants de la cloison, veillez à insérer des ancrages ou des chevilles à expansion appropriés dans les trous avant d'insérer les vis de support. Si vous utilisez des ancrages ou des chevilles à expansion, assurez-vous que les trous que vous percez sont assez grands pour recevoir celles-ci.

1. Poussez une vis (non fournie) dans chaque vis de support, puis vissez fermement chaque vis dans un trou de vis de support.

1. Installez les 2 supports muraux dans le bon sens en dessous du Soundbar à l'aide de 2 vis.

- Lors du montage, assurez-vous que la pièce de suspension des supports muraux est située derrière le dos du Soundbar.

Arrière du Soundba

Extrémité droite du Soundbar

1. Installez le Soundbar à l'aide des supports muraux en accrochant les supports muraux sur les vis de maintien sur le mur.

1. Faites glisser le Soundbar vers le bas, comme illustré ci-dessous, de sorte que les supports muraux reposent fermement sur les vis de maintien.

- Insérez les vis de maintien dans la partie large (inférieure) des supports muraux, puis faites glisser les supports muraux vers le bas de sorte que les supports muraux reposent solidement sur les vis de maintien.

Installation des haut-parleurs ambiophoniques au mur (modèles applicables uniquement)

Vous pouvez acheter des supports muraux pour installer les haut-parleurs ambiophoniques au mur.

Samsung Electronics ne vend pas de supports muraux.

Remarques concernant le montage des haut-parleurs

ambiophoniques au mur

• La capacité de charge des supports muraux pour haut-parleurs ambiophoniques doit être supérieure à 8 kg (17,6 lb).
  • Diamètre du trou : douille taraudée de 1/4-20 UNC

- Vis standard : diamètre de 6,35 mm (0,25 po), pas de 1,27 mm (0,05 po)

• Longueur : 18 mm (0,70 po)
• Quantité : gauche 1 / droite 1

• Vérifiez la résistance du mur avant d'installer les supports muraux. Si elle est insuffisante, renforcez le mur avant d'y installer les supports muraux et les haut-parleurs.
• Samsung Electronics n'est pas responsable des dommages causés au produit suite à une installation défectueuse du produit.
• Veillez à ne pas installer les haut-parleurs sur le côté ou à l'envers.

09 INSTALLATION DU SOUNDBAR DEVANT LE TÉLÉVISEUR

Composant

Pied en caoutchouc

Pour procéder à cette installation, fixez les pieds en caoutchouc en dessous du Soundbar avant de placer ce dernier au-dessus du support du téléviseur. Veillez à fixer les pieds en caoutchouc de manière à ce qu'ils ne dépassent pas des bords extérieurs du support du téléviseur. Reportez-vous à la figure ci-dessous.

Pied en caoutchouc

Placez le Soundbar sur un support de téléviseur.

Microphones (modèles applicables seulement)

Comme illustré sur l'image, alignez le centre du Soundbar avec le centre du téléviseur, puis placez soigneusement le Soundbar sur le support du téléviseur. À ce stade, placez les microphones (modèles applicables seulement) à l'avant du support pour ne pas nuire à la reconnaissance vocale.

TV

Extrémité droite du Soundbar

REMARQUE

• Assurez-vous que le Soundbar est placé sur une surface plane et solide.
• Un espace insuffisant par rapport au téléviseur peut entraîner des problèmes acoustiques et de reconnaissance vocale.
  • L'illustration ci-dessous diffère du modèle respectif.
• Cette fonctionnalité n'est pas prise en charge par le modèle HW-Q700D.
• Pour des performances optimales des microphones, gardez le Soundbar à une distance minimale de 2 cm de l'écran du téléviseur.

10 MISE À JOUR DU LOGICIEL

Mise à jour automatique

Lorsque le Soundbar est connecté à Internet, les mises à jour logicielles s'installent automatiquement, même lorsque le Soundbar est éteint.

- Pour utiliser la fonction de mise à jour automatique, le Soundbar doit être connecté à Internet. La connexion Wi-Fi au Soundbar sera interrompue si le cordon d'alimentation du Soundbar est débranché ou si l'alimentation est coupée. En cas de coupure, à la remise sous tension ou lorsque vous rebranchez le cordon d'alimentation, allumez le Soundbar, puis reconnectez-le à Internet.

Mise à jour USB

Dessous du Soundbar 1

Il se peut que Samsung propose des mises à jour du micrologiciel du système Soundbar à l'avenir.

Lorsqu'une mise à jour est disponible, vous pouvez mettre à jour le Soundbar en connectant le lecteur USB qui contient le micrologiciel de mise à jour au port SERVICE du Soundbar.

1. Accédez au site Web de Samsung Electronics (www.samsung.com) → recherchez le nom du modèle à partir de l'option de menu de l'assistance à la clientèle.

- Pour plus d'informations sur la mise à jour, reportez-vous au Guide de mise à niveau.

1. Téléchargez le fichier de mise à niveau (type USB).
2. Décompressez le fichier pour créer un dossier avec le nom du fichier.
3. Stockez le dossier créé sur une clé USB, puis connectez-le au Soundbar.

4. Allumez le Soundbar. Ensuite, le produit est mis à jour dans les 3 minutes qui suivent. Le message « UPDATE » s'affiche à l'écran.

5. Pendant la mise à jour, n'éteignez pas le produit et ne retirez pas le câble USB.

6. Si « UPDATE » n'apparaît pas sur la fenêtre d'affichage, retirez le cordon d'alimentation du Soundbar, puis rebranchez-le.
7. Si la dernière version est installée, aucune mise à jour n'est effectuée.
8. Selon le type d'USB, la mise à jour peut ne pas être prise en charge.

Information concernant les mises à jour sur la sécurité

Des mises à jour sur la sécurité sont fournies pour renforcer la sécurité de votre appareil et protéger vos données personnelles. Pour en savoir plus sur les mises à jour sur la sécurité, visitez la page https://security.samsungtv.com.

- Le site Web ne prend en charge que certaines langues.

Initialisation

Dessus du Soundbar INIT

Pendant que le Soundbar est allumé, appuyez sur les boutons — +(Volume) de l'unité pendant au moins 5 secondes. Le message « INIT » apparaît sur l'écran et le Soundbar s'initialise.

MISE EN GARDE

- Tous les paramètres du Soundbar sont initialisés. Veillez à effectuer cette opération uniquement lorsque l'initialisation est requise.

11 DÉPANNAGE

Avant de communiquer avec l'assistance, effectuez les vérifications suivantes.

Le Soundbar ne s'allume pas.

- Vérifiez si le cordon d'alimentation du Soundbar est correctement inséré dans la prise.

Le Soundbar fonctionne par intermittence.

• Après avoir retiré le cordon d'alimentation, réinsérez-le.
• Mettez l'appareil externe sous tension et réessayez.
• S'il n'y a pas de signal, le Soundbar s'éteint automatiquement après un certain temps. Allumez le produit. (Voir la page 6.)

La télécommande ne fonctionne pas

• Pointez la télécommande directement sur le Soundbar.
• Remplacez les piles.

Le voyant du Soundbar s'allume en rouge fixe.

• Le microphone est éteint. Allumez le microphone. (Voir la page 4.)

Le Soundbar n'émet pas de son.

• Le volume du Soundbar est trop faible ou coupé. Réglez le volume.
• Lorsqu'un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe.
• Pour la sortie audio du téléviseur, sélectionnez Soundbar. (Téléviseur Samsung : Accueil ( → Menu → Paramètres ( ➕ Tous les paramètres ( ➕ Son → Sortie audio → Sélectionnez Soundbar)
• La connexion du câble au Soundbar ne doit pas être lâche. Débranchez le câble et rebranchez-le.
• Retirez complètement le cordon d'alimentation, rebranchez-le et mettez l'appareil sous tension.
• Initialisez le produit et réessayez. (Voir la page 31.)

Aucun son n'est émis par le caisson de basse ou les haut-parleurs arrière.

• Vérifiez si le voyant à DEL bleu à l'arrière du caisson de basse et des haut-parleurs ambiophoniques est allumé. Reconnectez la Soundbar, le caisson de basse et les haut-parleurs ambiophoniques si le voyant bleu clignote ou si le rouge est allumé. (Voir la page 13.)
• Vous pouvez rencontrer un problème s'il y a un obstacle entre le Soundbar et le caisson de basses. Déplacez les appareils dans une zone éloignée des obstacles.
• D'autres appareils envoyant des signaux radioélectriques à proximité peuvent interrompre la connexion. Éloignez votre haut-parleur de tels appareils.
• Retirez et rebranchez la fiche d'alimentation.

En cas d'instabilité du son, de retards ou de bruit provenant du caisson de basses et du haut-parleur ambiophonique

• S'il y a des objets entre le Soundbar et le caisson de basses, cela peut causer un problème. Veuillez les déplacer à un autre endroit.
• Le son pourrait être instable ou retardé lorsque le caisson de basses et le haut-parleur ambiophonique sont éloignés du Soundbar. Veuillez les rapprocher du Soundbar.
• Le son pourrait être instable ou retardé lorsque le Soundbar est proche d'un instrument ou d'un appareil électrique pouvant provoquer des interférences radio. Placez le Soundbar loin des appareils susceptibles de provoquer des interférences radio. (P. ex. routeur sans fil)
• Modifiez l'état de la connexion au réseau TV de sans fil à filaire.

Le volume du caisson de basses est trop faible

• Le volume d'origine du contenu que vous lisez peut être faible. Essayez de régler le niveau du caisson des basses. (Voir la page 7.)
• Placez le haut-parleur du caisson de basses plus près de vous.

Si le téléviseur n'est pas connecté via HDMI TO TV (eARC/ARC)

• Vérifiez que le câble HDMI est correctement connecté à la borne ARC. (Voir la page 15.)
• La connexion peut ne pas être possible en raison de l'appareil externe connecté (décodeur, machine de jeux, etc.). Connectez directement le Soundbar.
• HDMI-CEC peut ne pas être activé sur le téléviseur. Activez le CEC dans le menu du téléviseur. (Téléviseur Samsung : Accueil (☑) → Menu → Paramètres (☑) → Tous les paramètres (☑) → Connexion → Gestionnaire d'appareils externes → Anynet+ (HDMI-CEC) ACTIVÉ)
• Pour la connexion à eARC, la fonction eARC dans le menu du téléviseur devrait être activée. (Téléviseur Samsung : Accueil (→ Menu → Paramètres (→ Tous les paramètres (→ Son → Réglages expert → Mode HDMI-eARC (Auto))

Aucun son n'est émis lors de la connexion au téléviseur en mode HDMI TO TV (eARC/ARC)

- Votre appareil ne peut pas lire le signal d'entrée. Changez la sortie audio du téléviseur et réglez-la sur PCM ou sur Dolby Digital. (Pour un téléviseur Samsung : Accueil (m) → Menu → Paramètres (→ Tous les paramètres (→ Son → Réglages expert → Format audio de la sortie numérique)

Le Soundbar ne se connecte pas par Bluetooth.

• Lors de la connexion d'un nouvel appareil, passez à « BTPAIRING » pour la connexion. (Appuyez sur le bouton ⚠PAIR de la télécommande ou sur le bouton Ⓥ(Marche/Arrêt microphone) / ➞(Source) de l'unité pendant au moins 5 secondes.)
• Si le Soundbar est connecté à un autre appareil, débranchez d'abord cet appareil pour commuter l'appareil.
• Reconnectez l'appareil après avoir supprimé la liste des haut-parleurs Bluetooth sur l'appareil à connecter. (Téléviseur Samsung : Accueil → Menu → Paramètres ( → Tous les paramètres ( → Son → Sortie audio → Liste des haut-parleurs Bluetooth)
• La connexion automatique au téléviseur peut être désactivée. Pendant que le Soundbar est en mode « BT READY », appuyez sur la touche Gauche de la télécommande du Soundbar et maintenez-la enfoncée pendant 5 secondes pour sélectionner ON-TV CONNECT. Si OFF-TV CONNECT s'affiche, appuyez à nouveau sur la touche Gauche et maintenez-la enfoncée pendant 5 secondes pour changer de sélection.
• Retirez et rebranchez la fiche d'alimentation, puis réessayez.
• Initialisez le produit et réessayez. (Voir la page 31.)

Le son se coupe lors d'une connexion par Bluetooth.

• Certains appareils peuvent créer des interférences radio s'ils sont trop proches du Soundbar (p. ex. fours à micro-ondes, routeurs sans fil, etc.).
• Si votre appareil connecté par Bluetooth est trop éloigné du Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil du Soundbar.
• Si une partie de l'unité est en contact avec l'émetteur-récepteur Bluetooth ou si le produit est installé sur un meuble en métal, une coupure du son peut se produire. Vérifiez l'environnement d'installation et les conditions d'utilisation.

Le Soundbar ne se connecte pas par Wi-Fi.

• Vérifiez si votre routeur sans fil est allumé.
- Éteignez le routeur, rallumez-le, puis réessayez.
- Le Soundbar ne peut pas se connecter si le signal sans fil est trop faible. Placez le routeur plus près du Soundbar ou éliminez tout obstacle entre le Soundbar et le routeur, dans la mesure du possible.
- Si votre routeur sans fil est nouveau, vous devrez reconfigurer les paramètres réseau du haut-parleur. (Voir la page 26.)
• Le Soundbar ne prend pas en charge le Wi-Fi 6.

Le Soundbar ne s'allume pas automatiquement avec le téléviseur.

- Lorsque vous éteignez le Soundbar tout en regardant la télévision, la synchronisation de l'alimentation avec le téléviseur est désactivée. Éteignez d'abord le téléviseur.

La fonction AVA (modèles applicables seulement) n'est pas disponible dans les cas suivants.

- La fonction AVA (modèles applicables seulement) n'est pas disponible lorsque le microphone est éteint.

Après avoir connecté le téléviseur au Soundbar, j'ai modifié le mode du Soundbar. Aucun son n'est émis du téléviseur.

• Si vous connectez votre Soundbar à un appareil mobile pendant que le Soundbar est connecté au téléviseur, le Soundbar diffuse du son à partir de l'appareil mobile tout en préservant la connexion au téléviseur. Le son du téléviseur ne sera donc pas diffusé à nulle part.
• Déconnectez l'appareil mobile, et le son du téléviseur sera de nouveau diffusé à partir du Soundbar.

Le Soundbar n'apparaît pas dans AirPlay

• Pour activer AirPlay dans votre Soundbar, vous devez d'abord enregistrer l'appareil avec l'application Samsung SmartThings en acceptant les conditions générales de l'application. (Voir la page 27.)
• AirPlay ne fonctionne pas si vous supprimez le Soundbar de l'application Samsung SmartThings.
• Vérifiez que le Soundbar et l'appareil Apple sont connectés au même réseau Wi-Fi.
• Le Soundbar est compatible avec AirPlay installé sur iOS 13.4 ou version ultérieure.

Group Play n'est pas activé

• Vérifiez si les appareils audio sont des modèles plus récents commercialisés à partir de 2024.
• Vérifiez si l'appareil hôte est connecté à un réseau Wi-Fi en tant que source.
• Assurez-vous que tous les appareils audio sont connectés au même réseau Wi-Fi (à 5 GHz).

12 LICENCE

Dolby ATMOS

Fonctionne avec Apple AirPlay

Apple, AirPlay, iPad, iPhone et Mac sont des marques commerciales d'Apple Inc. enregistrées aux États-Unis et dans d'autres pays et régions.

Spotify®

• Utilisez votre téléphone, tablette ou ordinateur comme une télécommande pour Spotify. Accédez à spotify.com/connect pour savoir comment faire
• Le logiciel Spotify est soumis à des licences tierces disponibles ici : https://www.spotify.com/connect/third-party-licenses.

roon TESTED

Avis concernant les licences libres

Les sources libres utilisées dans ce produit sont disponibles sur la page Web suivante (http://opensource.samsung.com).
