| Type de produit | Tronçonneuse électrique |
| Marque | Grizzly |
| Modèle | EKS 2440 QT |
| Tension nominale | 230-240 V~, 50 Hz |
| Consommation | 2400 W |
| Catégorie de protection | Classe II |
| Type de protection | IP20 |
| Poids (sans guide et chaîne) | 4,7 kg |
| Poids (avec guide et chaîne) | 5,5 kg |
| Longueur du guide | 460 mm (16") |
| Longueur de coupe | 395 mm |
| Vitesse de coupe | 14 m/s |
| Capacité du réservoir d'huile | 125 ml |
| Niveau de pression acoustique (L_pA) | 93 dB(A), K_pA=3 dB(A) |
| Niveau de puissance acoustique garanti (L_WA) | 106 dB(A) |
| Vibration (a_n) | 7,5 m/s², K=1,5 m/s² |
| Chaîne | Oregon 91PX057X (dent de coupe chromée, anti-retour) |
| Lame | Oregon 16" DOUBLE-GUARD 160SDEA041-112364 |
| Épaisseur de la chaîne | 1,3 mm |
| Pas de la chaîne | 10 mm |
| Denture de la roue à chaîne | 7 dents |
| Lubrification | Automatique (huile de chaîne bio recommandée) |
| Sécurité | Frein de chaîne instantané, verrouillage anti-démarrage, protection des mains |
| Utilisation prévue | Coupe de bois pour bricolage amateur |
| Garantie | 24 mois (hors usage professionnel) |
FOIRE AUX QUESTIONS - EKS 2440 QT Grizzly
Questions des utilisateurs sur EKS 2440 QT Grizzly
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice EKS 2440 QT - Grizzly et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EKS 2440 QT de la marque Grizzly.
MODE D'EMPLOI EKS 2440 QT Grizzly
Tronçonneuse électrique
Traduction de la notice d'utilisation originale
FR Traduction de la notice d'utilisation originale....74
Avant la première mise en service, veuillez lire attentivement ces instructions d'utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs suivants afin que les informations se trouvent constamment à disposition.
Sommaire
Fins d' utilisation....75
Description générale....75
Volume de la livraison....75
Description du fonctionnement ..... 75
Aperçu 76
Données techniques 76
Conseils de sécurité.... 77
Symboles utilisés dans le mode d'emploi 77
Symboles sur la scie....78
Avertissements de sécurité généraux pour l'outil ....78
Dispositifs de sécurité....83
Mise en service 83
Montage de la lame et de la chaîne ...84

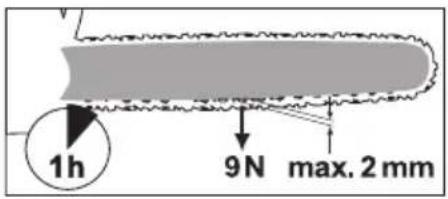

Tension de la chaîne....84
Lubrification de la chaîne....85
Maniement de la tronçonneuse......85
Mise en marche 85
Contrôle du frein de chaîne ..... 86
Contrôle de l'arrivée d'huile automatique....86
Remplacement de la lame....86
Montage de la chaîne 87
Techniques de coupe 87
Généralités 87
Scier 88
Emonder 89
Abattre des arbres 89
Entretien et nettoyage....91
Nettoyage 91
Intervalles d'entretien 91
Lubrification de la chaîne....91
Tableau des intervalles d'entretien... 91
Aiguiser la chaîne 92
Réglage de la tension de la chaîne .. 93
Monter une nouvelle chaîne ..... 93
Entretien du guide 93
Rangement....94
Elimination et écologie 94
Pièces de rechange/Accessoires.....94
Garantie 95
Service de réparation 95
Localisation d'erreur....96
Traduction de la déclaration de conformité CE originale ....206
Vue éclatée....209
La tronçonneuse est conçue uniquement pour couper du bois. La tronçonneuse n'est pas prévue pour tous les autres types d'utilisation (par ex. coupe de maçonnerie, de matière plastique ou de produits alimentaires). La tronçonneuse est prévue pour une utilisation dans le domaine du bricolage amateur. Elle n'a pas été conçue pour une utilisation professionnelle. L'appareil est prévu pour être manipulé par des adultes. Les adolescents de plus de 16 ans peuvent utiliser la tronçonneuse sous surveillance. Le fabricant ne peut pas être tenu responsable des dommages causés par une utilisation contraire à l'affectation originale ou à une manipulation incorrecte.
Cette scie à chaîne électrique doit être utilisée par une seule personne et uniquement pour scier du bois. La scie à chaîne doit être maniée avec la main droite tenant la poignée arrière et avec la main gauche tenant la poignée avant. Avant d'utiliser la scie à chaîne, l'utilisateur doit avoir lu et compris toutes les instructions et consignes contenues dans le mode d'emploi. L'utilisateur doit porter un équipement de protection personnel (EPP) adapté. La scie à chaîne ne doit servir qu'uniquement à couper du bois. Les matériaux tels que, par exemple, du plastique, des pierres, des métaux ou du bois qui contiennent des corps étrangers (par exemple, des clous ou des vis), ne doivent pas être coupés par la scie !
Description générale
Vous trouverez les illustrations de l'appareil sur en pages 2-3.
Volume de la livraison
Déballez l'appareil et vérifiez que la livraison est complète :
- Tronçonneuse électrique
- Guide
- Chaîne de scie
- 180 ml huile de chaîne bio
- Fourreau de protection de lame
- Mode d'emploi
Evacuez le matériel d'emballage comme il se doit.
Description du fonctionnement
La tronçonneuse est actionnée par un moteur électrique. La chaîne de scie est montée sur une lame (guide).
L'appareil est équipé d'un tendeur de chaîne rapide et d'un frein de chaîne instantané. Un automatisme assure une lubrification constante de la chaîne.
La tronçonneuse est munie de divers mécanismes de sécurité pour la protection de l'utilisateur.
Pour le fonctionnement des différentes manettes, reportez-vous aux descriptions ci-après.
Aperçu
1 Poignée arrière
2 Bouchon de réservoir d'huile
3 Levier de frein de chaîne /
Protection des mains avant
4 Guide
5 Chaîne de scie
6 Pignon de renvoi
7 Blocage à griffes
8 Poignée avant
9 Moteur électrique
10 Interrupteur marche/arrêt
11 Verrouillage anti-démarrage
12 Goupille de captage de chaîne
13 Bague de serrage de chaîne
14 Vis de fixation pour le carter de protection de chaîne
15 Carter de protection de chaîne
16 Protection des mains arrière
17 Porte-câble
18 Câble d'alimentation
19 Fourreau de protection de lame
C 20 Régulièrement le niveau d'huile
F 21 Goupilles de guide 22 Bague de serrage
23 Pignon de chaîne
24 Encoche
J 25 Orifices d'arrivée d'huile
Données techniques
Tronçonneuse électrique .. EKS 2440 QT
Tension nominale
à l'entrée....230-240 V\~, 50 Hz
Consommation 2400 W
Catégorie de protection .....□ II
Type de protection....IP20
Vitesse de coupe v _0 ......14 m/s
Poids
sans guide et chaîne....4,7 kg
avec guide et chaîne....5,5 kg
Le réservoir d'huile 125 ml
Lame.....Oregon 16" DOUBLE-GUARD 160SDEA041-112364
Chaîne....Oregon 91PX057X
dent de coupe chromée dispositif anti-retour
Eloignement de la chaîne.....10 mm
Epaisseur de la chaîne....1,3 mm
Denture de la roue à chaîne....7
Longueur de la lame....460 mm
Longueur de coupe....395 mm
Niveau de pression acoustique
(L_pA) 93 dB(A); K_pA = 3 dB(A)
Niveau de puissance acoustique (L _WA )
mesuré .....103,5 dB(A); K_wA=2,5^''dB(A)
garanti....106 dB(A)
Vibration (a _n )......7,5 m/s ^2 ; K=1,5 m/s ^2
Des modifications techniques et optiques en vue d'un perfectionnement sont possibles sans notification préalable. C'est pourquoi toutes les dimensions, informations, remarques et déclarations mentionnées dans ce manuel sont sans engagement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d'instructions d'emploi seront sans effet.
La valeur totale de vibrations déclarée a été mesurée conformément à une
méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre. L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
Avertissement :
ission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.
Il est nécessaire de fixer des mesures de sécurité pour la protection de l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).
Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours duquel l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).
Cet appareil est prévu pour être utilisé avec un réseau d'alimentation en courant ayant une impédance de système Zmax au point de transfert (branchement d'abonné) d'un maxi-
mum de 0,107 ohm.
L'utilisateur doit s'assurer que
l'appareil n'est exploité que sur un réseau d'alimentation en courant qui remplit cette condition. Si nécessaire, l'impédance de système peut être demandée à l'entreprise d'alimentation en énergie locale.
Conseils de sécurité
Ce chapitre traite des consignes de sécurité de base lors du travail avec une tronçonneuse électrique.
Avant de travailler avec la tronçonneuse électrique, familiarisez-vous avec toutes les pièces. Exercez-vous avec la scie (raccourcissement de bois rond sur un chevalet) et faites vous expliquer le fonctionnement, le mode d'action, les techniques de sciage et l'équipement de protection personnelle par un utilisateur expérimenté ou un spécialiste.
Symboles utilisés dans le mode d'emploi
Signes de danger avec conseils de prévention des accidents sur les personnes ou des dégâts matériels.
Signes indicatifs (l'impératif est expliqué à la place des points d'exclamation) avec conseils de prévention des dégâts.
Signes de conseils avec des informations pour une meilleure manipulation de l'appareil.
FR BE
Symboles sur la scie
Portez un équipement de protection personnelle. Portez toujours des lunettes de protection ou une protection faciale, une protection acoustique et un casque.
Portez des gants de protection contre les coupures.
Portez des chaussures de sécurité avec une semelle antiglisse.
Tenez la machine fermement à deux mains.
Attention! Danger!
Lisez et respectez le mode d'emploi de la machine!
Attention! Choc en arrière. Quand vous travaillez, attention au choc en arrière de la machine.
Protégez la machine contre l'humidité. L'appareil ne doit pas fonctionner humide ni dans un environnement humide.
Attention! En cas d'endommagement ou de rupture du câble de réseau, débranchez immédiatement l'appareil.
Niveau de performance sonore garanti
Longueur de la lame
Les machines n'ont pas leur place dans les ordures ménagères.
Catégorie de protection II
Pictogrammes sur le bouchon de remplissage d'huile :
Instruction sur le remplissage d'huile
Pictogrammes sur la vis de fixation pour le couvercle du carter de chaîne :
sur
Avertissements de sécurité généraux pour l'outil
AVERTISSEMENT Lisez toutes les consignes de sécurité et les instructions. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1) SÉCURITÉ DE LA ZONE DE TRAVAIL
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2) SÉCURITÉ ÉLECTRIQUE
a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel
résiduel (ReD). L'usage d'un RCD réduit le risque de choc électrique.
g) Si le remplacement du câble d'alimentation est nécessaire, cela doit être réalisé par le fabricant ou son agent pour éviter un danger.
3) SÉCURITÉ DES PERSONNES
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meil-
FR BE
leur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
h) Avertissement ! Pendant son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour diminuer le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser cette machine.
i) Changez régulièrement votre position de travail. Changer régulièrement de position de travail. Une utilisation plus longue de l'appareil peut mener à de mauvaises irrigations sanguines conditionnées par la vibration des mains. Cependant, vous pouvez prolonger la durée d'utilisation en portant des gants appropriés ou en faisant régulièrement des pauses. Faites attention à ce que la condition physique, une mauvaise irrigation sanguine, de basses températures extérieures ou des travaux nécessitant de grandes forces diminuent la durée d'utilisation.
4) UTILISATION ET ENTRETIEN DE L'OUTIL
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entre- tenus avec des pièces coupantes tran- chantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) MAINTENANCE ET ENTRETIEN
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
6) AVERTISSEMENTS DE SÉCURITÉ DE LA SCIE À CHAÎNE:
a) N'approchez aucune partie du corps de la chaîne coupante lorsque la scie à chaîne fonctionne. Avant de mettre en marche la scie à chaîne, s'assurer que la chaîne coupante n'est pas en contact avec quoi que ce soit. Un moment d'inattention au cours de l'utilisation des scies à chaîne peut provoquer l'accrochage de votre vêtement ou d'une partie du corps à la chaîne coupante.
b) Toujours tenir la poignée arrière de la scie à chaîne avec la main droite et la poignée avant avec la main gauche. Tenir la scie à chaîne en inversant les mains augmente le risque d'accident corporel et il convient de ne jamais le faire.
c) Porter des verres de sécurité et une protection auditive. Un équipement supplémentaire de protection pour la tête, les mains, les jambes et les pieds est recommandé. Un vêtement de protection approprié réduira les accidents corporels provoqués par
des débris volants ou un contact accidentel avec la chaîne coupante.
d) Ne pas faire fonctionner une scie à chaîne dans un arbre. La mise en marche d'une scie à chaîne dans un arbre peut entraîner un accident corporel.
e) Toujours maintenir une assise de pied appropriée et faire fonctionner la scie à chaîne uniquement en se tenant sur une surface fixe, sûre et de niveau. Des surfaces glissantes ou instables telles que des échelles peuvent provoquer une perte d'équilibre ou de contrôle de la scie à chaîne.
f) Lors de la coupe d'une branche qui est sous contrainte être vigilant au risque de retour élastique. Lorsque la tension des fibres de bois est relâchée, la branche sous un effet ressort peut frapper l'opérateur et/ou projeter la scie à chaîne hors de contrôle.
g) Faire preuve d'une extrême prudence lors de la coupe de broussailles et de jeunes arbustes. Les matériaux fins peuvent agripper la chaîne coupante et être projetés tel un fouet en votre direction, ou vous faire perdre l'équilibre sous l'effet de la traction.
h) Tenir la scie à chaîne par la poignée avant avec mise hors tension de la scie à chaîne et à distance des parties du corps. Pendant le transport ou l'entreposage de la scie à chaîne, toujours la recouvrir du protecteur de chaîne. Une manipulation appropriée de la scie à chaîne réduira la probabilité du contact accidentel avec la chaîne coupante mobile.
i) Suivre les instructions concernant les accessoires de lubrification, de tension et de changement de chaîne. Une chaîne dont la tension et la lubrification sont incorrectes peut soit rompre
FR BE
soit accroître le risque de rebond.
k) Garder les poignées sèches, propres et dépourvues d'huile et de graisse. Des pOignées grasses, hui-leuses sont glissantes et provoquent ainsi une perte de contrôle.
I) Couper uniquement du bois. Ne pas utiliser la scie à chaîne à des fins non prévues. Par exemple: ne pas utiliser la scie à chaîne pour couper des matériaux plastiques, de maçonnerie ou de construction autres que le bois. L'utilisation de la scie à chaîne pour des opérations différentes de celles prévues peut provoquer des situations dangereuses.
m) Tenir l'outil uniquement par les surfaces de préhension isolées car la scie à chaîne peut entrer en contact avec le câblage non apparent ou le propre cordon d'alimentation de l'outil. Les chaînes de scie entrant en contact avec un fil «sous tension» peuvent mettre «sous tension» les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
7) CAUSES DE REBONDS ET PRÉVENTION PAR L'OPÉRATEUR:
Attention choc en arrière! Soyez prudent en ce qui concerne le choc en arrière de la machine lorsque vous travaillez. Il y a un risque d'accident. Les chocs en arrière peuvent être évités en étant prudent et en utilisant une technique de sciage correcte.
Le rebond peut se produire lorsque le bec ou l'extrémité du guide-chaîne touche un objet, ou lorsque le bois se resserre et pince la chaîne coupante dans la section de coupe. Le contact de l'extrémité peut dans certains cas provoquer une réaction inverse sou- daine, en faisant rebondir le guide-chaîne vers le haut et l'arrière vers l'opérateur. Le pincement de la chaîne coupante sur la partie supérieure du guide-chaîne peut repousser brutalement le guide-chaîne vers l'opérateur.
L'une ou l'autre de ces réactions peut provoquer une perte de contrôle de la scie susceptible d'entraîner un accident corporel grave. Ne pas compter exclusivement que sur les dispositifs de sécurité intégrés dans votre scie. En tant qu'utilisateur de scie à chaîne, il convient de prendre toutes mesures pour éliminer le risque d'accident ou de blessure lors de vos travaux de coupe. Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous:
a) Maintenir la scie des deux mains fermement avec les pouces et les doigts encerclant les poignées de la scie et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Les forces de rebond peuvent être maîtrisées par l'opérateur, si des précautions appropriées sont prises. Ne pas laisser partir la scie à chaîne.
b) Ne pas tendre le bras trop loin et ne pas couper au-dessus de la hauteur de l'épaule. Cela contribue à empêcher les contacts d'extrémité involontaires et permet un meilleur contrôle de la scie à chaîne dans des situations imprévues.
c) N'utiliser que les guides et les chaînes de rechange spécifiés par le fabricant. Des guides et chaînes de rechange incorrects peuvent provoquer une rupture de chaîne et/ou
des rebonds.
d) Suivre les instructions du fabricant concernant l'affûtage et l'entretien de la scie à chaîne. Une diminution du niveau du calibre de profondeur peut conduire à une augmentation de rebonds.
Dispositifs de sécurité
1 Poignée arrière avec protection pour les mains (16)
Elle protège la main des branches et ramifications au cas où la chaîne saute.
3 Levier de frein de chaîne / Protection des mains
Dispositif de sécurité stoppant immédiatement la chaîne en cas de choc en arrière. Le levier peut être manipulé manuelle-ment, protège la main gauche de l'utilisateur si la main de celui-ci lâche prise sur la poignée avant.
5 Chaîne à choc en arrière faible
Elle vous aide à maîtriser les chocs en arrière grâce à un dis- positif de sécurité spécialement mis au point.
7 Blocage à griffes
Il renforce la stabilité quand il faut exécuter des coupes verticales et facilite le sciage.
9 Moteur électrique
A double isolation pour des questions de sécurité.
10 Interrupteur de marche/arrêt avec dispositif d'arrêt d'urgence de la chaîne
Quand on lâche l'interrupteur, l'appareil stoppe immédiatement.
11 Verrouillage anti-démarrage
Pour démarrer l'appareil, il faut
débloquer le verrouillage anti-démarrage.
12 Goupille de captage de chaîne
Elle minimise le danger d'accident au cas où la chaîne se déchire ou saute.
Mise en service
Pour travailler avec la tronçonneuse, portez toujours des gants de protection et utilisez uniquement les pièces originales. Avant toute activité sur la tronçonneuse, débranchez-la. Il y a risque de blessures.
Avant de mettre la tronçonneuse électrique en marche, vous devez monter la lame, la chaîne et le carter de protection de chaîne (si ces éléments ne sont pas montés à la livraison), ajuster la chaîne, remplir l'huile de chaîne, vérifier la fonction du frein de chaîne et contrôler l'arrivée d'huile automatique.
Attention, de l'huile peut s'égoutter de la scie.
Veuillez faire attention à ce que de l'huile peut s'égoutter de la scie, si après utilisation, elle est stockée latéralement ou à l'envers. Il s'agit d'un processus normal, nécessaire et conditionné par la buse d'aération située sur le bord supérieur du réservoir et ne justifiant pas une réclamation. Etant donné que chaque scie est contrôlée pendant la fabrication et est testée avec de l'huile, il se peut, bien qu'elle ait été vidée, qu'il reste un petit peu d'huile dans le réservoir, ce qui peut salir légèrement le carter pendant le transport. Veuillez nettoyer le carter avec un chiffon.
Montage de la lame et de la chaîne
-
Arrêtez la tronçonneuse et débranchez-la.
-
Etalez la chaîne (5) en formant une boucle de telle sorte que les bords coupants soient placés dans le sens des aiguilles d'une montre.
-
Placez la chaîne de la scie (5) dans la rainure de la lame. Pour le montage, arrêtez la lame (4) de manière à ce qu'elle forme un angle d'environ 45 degrés vers le haut, afin de pouvoir guider plus facilement la chaîne de la scie sur le pignon de chaîne (23). Il est normal que la chaîne de la scie (5) pende légèrement. Il est normal que la chaîne pende.
-
Tendez la chaîne en tournant la bague de serrage (22) dans le sens des aiguilles d'une montre.
-
Procédez à la pose du carter de protection de chaîne (15). Pour cela, il faut commencer par placer l'ergot du carter dans l'encoche prévue à cet effet sur l'appareil (24). Ne serrez pas la vis de fixation (6) à fond, la tron-çonneuse devant encore être tendue.
Tension de la chaîne
Avec une chaîne correctement tendue, vous obtiendrez les meilleurs résultats de coupe et atteindrez une longévité plus grande.
Une chaîne mal tendue peut se rompre ou sauter. Il y a risque de blessures. Veuillez contrôler la tension de la chaîne avant de mettre la scie électrique en marche et après avoir scié pendant une heure.
La chaîne est correctement tendue si elle ne pend pas sur le bord inférieur du guide et si on peut la tirer complètement tout autour du guide avec les mains gantées. Si vous tirer la chaîne avec une force d'un kilo (9 N), la distance entre guide et chaîne ne doit pas excéder 2 mm.
-
Assûrez-vous que le frein de chaîne soit desserré, i.e. que le levier de frein (3) de chaîne soit poussé contre la poignée avant (8).
-
Desserrez la vis de fixation (14).
-
Pour tendre la chaîne, tournez la bague de serrage de chaîne (13) dans le sens des aiguilles d'une montre.
Pour diminuer la tension de la chaîne, tournez la bague de serrage dans le sens inverse des aiguilles d'une montre.
- Resserrez la vis de fixation (14).
Lorsque la chaîne de scie est neuve, il faut réajuster sa tension au plus tard après cinq coupes.
Lubrification de la chaîne
Le guide et la chaîne doivent toujours être huilés. Si vous faites fonctionner la tronçonneuse avec trop peu d'huile, la performance et la longévité de la tronçonneuse diminuent car la chaîne est plus rapidement émoussée. Vous remarquerez qu'il manque de l'huile au fait que de la fumée s'échappe ou que la couleur du guide change.
La tronçonneuse est équipée d'une lubrification automatique. Dès que le moteur accélère, l'huile coule plus vite vers le guide (4).
Remplissage du réservoir d'huile de chaîne:
• Vérifiez régulièrement le niveau d'huile ( C 20) et remettez de l'huile quand la jauge atteint la marque minimum. Le réservoir d'huile contient 125 ml d'huile.
- Employez de l'huile biologique Grizzly, qui contient des éléments additifs réduisant le frottement et l'usure et ne détériore pas le système de pompage.
- Si vous ne disposez pas d'huile biologique Grizzly, utilisez un lubrifiant pour chaîne contenant une faible proportion d'additifs adhésifs.
-
Dévissez le bouchon de réservoir (2) et versez l'huile de chaîne dans le réservoir à l'aide d'un entonnoir.
-
Essuyez éventuellement l'huile déversée et refermez le bouchon.
Arrêtez toujours l'appareil et laissez refroidir le moteur avant de verser de l'huile de chaîne. Si l'huile déborde, il y a un risque d'incendie.
Maniement de la tronçonneuse
Mettez la tronçonneuse en marche seulement si le guide, la chaîne et la protection de chaîne sont correctement montés. Vérifiez si la tension du réseau correspond bien à celle indiquée sur la plaque de type. Veillez à la stabilité de la tronçonneuse au démarrage. Avant le démarrage, assurez-vous que la tronçonneuse électrique ne touche à aucun objet.
Attention! La tronçonneuse peut se relubrifier, reportez-vous aux conseils de Mise en service.
Mise en marche
-
Avant le démarrage, assurez-vous qu'il y ait assez d'huile dans le réservoir et remplissez le cas échéant (cf. chapitre mise en service).
-
Formez une boucle avec l'extré- mité du câble de rallonge et suspendez-la dans le délestage de traction (17) se trouvant à la poignée arrière (1).
- Branchez l'appareil sur le réseau.
- Débloquez le frein de chaîne en poussant le levier de frein (3) contre la poignée avant (8).
- Tenez la tronçonneuse fermement à deux mains, main droite sur la poignée arrière (1), main gauche sur la poignée avant (8). Le pouce et les doigts doivent entourer fermement les poignées.
- Pour mettre en marche, déblo- quez le verrouillage anti-démar-
FR BE
rage (11) avec le pouce droit et appuyez ensuite sur le bouton marche/arrêt (10), la tronçonneuse se met en marche à la vitesse maximum. Relâchez le verrouillage anti-démarrage.
- La tronçonneuse s'arrête quand vous relâchez le bouton marche/arrêt (10). L'allumage en continu n'est pas possible.
Contrôle du frein de chaîne
Il est impossible de mettre le moteur en marche si le frein de chaîne est enclenché.
-
Posez la tronçonneuse sur une surface ferme et plate. Elle ne doit être en contact avec aucun objet.
-
Branchez l'appareil sur le réseau.
-
Déverrouillez le frein de chaîne en poussant le levier de frein (3) contre la poignée avant (8).
-
Tenez la tronçonneuse électrique fermement avec les deux mains, main droite sur la poignée arrière (A 1), main gauche sur la poignée avant. Le pouce et les doigts doivent entourer fermement les poignées.
-
Mettez la tronçonneuse en marche.
-
Quand le moteur est en marche, manipulez le levier de frein de chaîne (3) avec la main gauche. La chaîne doit stopper brusque-ment.
-
Si le frein de chaîne fonctionne correctement, lâchez l'interrupteur de marche / arrêt (10) et débloquez le frein de chaîne.
Si le frein de chaîne ne fonctionne pas correctement, vous ne pouvez pas utiliser la tronçonneuse. Le post-fonctionnement d'une chaîne de scie peut entraîner des blessures. Faites-la réparer par le service après-vente de tronçonneuse.
Contrôle de l'arrivée d'huile automatique
Avant de commencer le travail, vérifiez le niveau d'huile et la lubrification automatique.
- Démarrez la tronçonneuse et maintenez-la au-dessus d'une surface claire. La tronçonneuse ne doit pas toucher le sol.
Si une trace d'huile se forme, la tronçonneuse fonctionne impeccablelement.
S'il ne se forme pas de trace d'huile, nettoyez éventuellement le canal d'écoulement de l'huile ou bien faites réparer la tronçonneuse par le service-après-vente.
Nettoyez les orifices d'arrivée d'huile (25) du guide afin de garantir la lubrification automatique sans problème pendant le fonctionnement.
Remplacement de la lame
-
Arrêtez la tronçonneuse et débranchez-la.
-
Posez la tronçonneuse sur une surface plane.
-
Tournez la vis de fixation (14) dans le sens inverse des
aiguille d'une montre afin d'en-lever le carter de protection de chaîne (15).
-
Enlevez la lame (4) et la chaîne (A 5) de scie. Pour le démon-tage, arrêtez la lame (4) de manière à ce qu'elle forme un angle d'environ 45 degrés vers le haut, afin de pouvoir retirer plus facilement la chaîne de la scie du pignon de chaîne (G 23).
-
Pour monter la lame (4), placez cette dernière sur les goupilles de guide (21) de telle sorte que la bague de serrage (22) soit orientée vers l'extérieur.
Montage de la chaîne
-
Arrêtez la tronçonneuse et débranchez-la.
-
Etalez la chaîne (5) en formant une boucle de telle sorte que les bords coupants soient placés dans le sens des aiguilles d'une montre.
-
Placez la chaîne de la scie (5) dans la rainure de la lame. Pour le montage, arrêtez la lame (4) de manière à ce qu'elle forme un angle d'environ 45 degrés vers le haut, afin de pouvoir guider plus facilement la chaîne de la scie sur le pignon de chaîne (23). Il est normal que la chaîne de la scie (5) pende légèrement. Il est normal que la chaîne pende.
-
Tendez la chaîne en tournant la bague de serrage (22) dans le sens des aiguilles d'une montre.
-
Procédez à la pose du carter de protection de chaîne (15). Pour cela, il faut commencer
par placer l'ergot du carter dans l'encoche prévue à cet effet sur l'appareil (24). Ne serrez pas la vis de fixation (6) à fond, la tron-çonneuse devant encore être tendue.
La tension de la chaîne est décrite dans le chapitre "Mise en marche".
Techniques de coupe
Généralités
Veuillez tenir compte de la protection contre les bruits et des prescriptions locales lorsque vous abattez des arbres.
Les dispositions locales peuvent rendre nécessaire un contrôle d'appropriation. Veuillez vous renseigner auprès de l'administration des forêts.
- Il faut retirer de l'arbre les saletés, les pierres, l'écorce qui pend, les clous, les pinces et le fil.
- Lors des travaux avec la scie sur un sol en pente, toujours se positionner au-dessus du tronc de l'arbre.
- Au moment de la «rupture» pour conserver le plein contrôle, réduire la pression vers la fin de la coupe sans relâcher la saisie ferme des poignées de la scie à chaîne. Faire attention à ce que la chaîne ne vienne pas au contact du sol.
- Une fois la coupe terminée, attendre l'arrêt de la scie à chaîne avant de retirer la scie à chaîne.
- Toujours arrêter le moteur de la scie à chaîne lorsque l'on qu'on change d'arbre.
- Positionnez la ligne de raccordement de telle sorte qu'elle ne soit pas saisie
FR BE
pendant la coupe par des branches ou objets similaires.
- Lors de chaque coupe, saisissez fermement la griffe de butée et commencez alors seulement à scier.
- Vous obtenez un meilleur contrôle si vous sciez avec le côté inférieur du guide (chaîne tirant) et pas avec le côté supérieur (chaîne poussant).
- Pendant la coupe, la tronçonneuse ne doit toucher ni le sol ni un autre objet.
- Veillez à ce que la tronçonneuse ne se coince pas dans la fente de coupe et à ce que le tronc ne se rompe et ne s'effrite pas. Respectez également les mesures de sécurité contre le choc en arrière (cf. consignes de sécurité).
- Lorsque vous tronçonnez des branches importantes orientées vers le bas et qui soutiennent l'arbre, laissez-les en place dans un premier temps. En un passage, sciez les branches plus petites (cf. 📞).
Si la tronçonneuse se coince, n'essayez pas de la tirer avec force. Il y a un danger d'accident. Arrêtez le moteur et utilisez un levier ou une cale pour libérer la tronçonneuse.
Scier
Il s'agit de la coupe complète de troncs. Veillez à vous tenir sur une surface sûre et à ce que le poids de votre corps soit bien réparti sur les deux pieds. Si possible, il faudrait insérer des branches, poutres ou cales sous le tronc pour l'étayer.
- Veillez à ce que la tronçonneuse ne touche pas le sol lors du sciage.
- Veillez à un bon emplacement et sur une déclivité, placez-vous au-dessus du tronc. Pour rester entièrement
maître de la situation lorsque le sciage est presque terminé, réduisez la pression d'applique en fin de coupe sans toutefois réduire votre préhension ferme des poignées de la tronçonneuse. Une fois la coupe terminée, attendez que la chaîne de la tronçonneuse s'immobilise avant de retirer cette dernière. Éteignez toujours le moteur de la tronçonneuse avant de passer d'un arbre au suivant.
1. Le tronc est sur le sol:
Sciez complètement le tronc en partant du haut et veillez à ne pas toucher le sol à la fin de la coupe. Si vous pouvez, sciez le tronc aux 2/3 et tournez le tronc pour scier le reste du haut.
2. Le tronc est soutenu à une extrémité:
Sciez tout d'abord 1/3 du diamètre du tronc du bas vers le haut (avec le côté superieur du guide) pour éviter un effritement. Sciez ensuite du haut vers le bas (avec le côté inférieur du guide) sur la première coupe pour éviter que la tronçon- neuse ne se coince.
3. Le tronc est soutenu aux deux extrémités:
Sciez tout d'abord du haut vers le bas (avec le côté inférieur du guide) 1/3 du diamètre du tronc. Sciez ensuite du bas vers le haut (avec le côté supérieur du guide) jusqu'à ce que les coupes se rencontrent.
4. Sciez sur un chevalet de coupe:
Tenez la tronçonneuse à deux mains à droite de votre corps (1) pendant la coupe. Tendez le bras gauche le plus possible (2). Assurez votre équilibre (3).
Emonder
Emonder signifie enlever les branches et ramifications d'un arbre abattu.
De nombreux accidents se produisent lors de l'émondage. Ne sciez jamais de branches quand vous êtes debout sur le tronc. Pensez à la zone de choc en arrière quand les branches se trouvent sous tension.
- Enlevez les branches porteuses seulement après les avoir écourtées.
- Les branches sous tension doivent être sciées du bas vers le haut afin d'éviter que la tronçonneuse ne se coince.
- Pour émonder des branches plus grosses, utilisez la même technique que pour la coupe.
- Placez-vous à gauche du tronc pour travailler et aussi près que possible de la tronçonneuse. Si possible, le poids de la tronçonneuse repose sur le tronc.
- Déplacez-vous seulement si le tronc se trouve entre vous et la tronçonneuse.
- Les branches ramifiées sont coupées une à une.
Abattre des arbres
Il faut posséder beaucoup d'expérience pour abattre des arbres. Abattez des arbres seulement si vous êtes sûr de savoir manipuler la tronçonneuse. N'utilisez en aucun cas la tronçonneuse si vous ne vous sentez pas sûr.
• Veillez à ce qu'aucune personne, ni
animal ne se trouve près de la zone de travail. La zone de sécurité entre l'arbre à abattre et l'espace de travail doit être de deux longueurs et demie de tronc.
- Attention à la direction où l'arbre chute:
L'utilisateur doit pouvoir se déplacer en toute sécurité aux alentours de l'arbre abattu afin de pouvoir couper légèrement et émonder l'arbre. Il faut éviter que l'arbre à abattre ne tombe sur un autre arbre. Pensez à la direction naturelle de chute qui dépend de l'inclinaison et de la courbure de l'arbre, de la direction du vent et du nombre de branches.
- Sur un terrain en déclivité, placez-vous au-dessus de l'arbre à abattre.
- Les petits arbres d'un diamètre de 15 à 18 cm peuvent généralement être sciés en une seule coupe.
- Les arbres d'un diamètre plus élevé doivent subir des entailles et une coupe d'abattage (cf. ci-dessus).
- Si deux ou plusieurs personnes s'occupent simultanément les unes de tronçonner à la longueur et les autres d'abattre, il faudrait que la distance entre celles qui abattent et celles qui tronçonnent représente deux fois la hauteur de l'arbre qu'il s'agit d'abattre. Lors de l'abattage des arbres, il faut veiller à n'exposer personne à des risques, à ne toucher aucune ligne / conduite d'alimentation et à ne provoquer aucuns dégâts matériels. Si un arbre devait entrer en contact avec une ligne / conduite d'alimentation, il faudra prévenir immédiatement la compagnie de distribution.
- Il faut retirer de l'arbre les souillures, pierres, les morceaux d'écorce décollés, les clous, les agrafes et les fils.
FR BE
N'abattez jamais d'arbre par vent fort ou instable, quand il y a un risque d'endommagement ou quand l'arbre pourrait toucher une ligne électrique.
Après avoir scie, relevez immédiatement les protections d'oreilles pour pouvoir entendre les bruits et les signaux de détresse.
1. Scier:
Enlevez les branches dirigées vers le bas en coupant de haut en bas. Ne sciez jamais au-dessus du niveau des épaules.
2. Zone de repli:
Eliminez le bois se trouvant tout autour de l'abre pour assurer un repli plus facile. La zone de repli (1) devrait être à 45° environ à l'opposé du sens de la chute de l'arbre (2).
3. Couper des entailles (A):
Commencez par exécuter la coupe inférieure, horizontale. La profondeur de coupe doit faire environ 1/3 du diamètre habituel. Cette précaution empêche de coincer la chaîne de la tron-çonneuse ou le rail de guidage lorsque vous pratiquez la deuxième coupe d'entaille. Effectuez maintenant une coupe oblique avec un angle d'attaque d'environ 45°, depuis le haut qui rejoint exactement la coupe inférieure de la scie.
Ne passez jamais devant un arbre qui a déjà une entaille.
4. Coupe d'abattage (B):
Exécutez la coupe d'abattage de l'autre côté de l'arbre tandis
que vous vous tenez à gauche du tronc et sciez en tirant la tron-çonneuse. La coupe d'abattage doit être horizontale à environ 5 cm au-dessus de l'entaille horizontale. La coupe d'abattage devrait être profonde afin que l'espace entre la coupure d'abat-tage et la ligne d'entaille repré-sente au moins 1/10 du diamètre du tronc.
La partie du tronc restée non sciée forme une nervure (un bandeau d'abattage). Cette nervure empêche l'arbre de se tordre et de chuter dans la mau- vaise direction. Ne sciez pas cette nervure de part en part.
-
Lorsque la coupe d'abattage approche de la nervure, l'arbre devrait déjà commencer à chuter. S'il s'avère que l'arbre risque de ne pas chuter dans la bonne direction, ou s'il s'incline en arrière et que la chaîne de la tronçonneuse reste coincée, interrompez la coupe d'abattage et, pour ouvrir la fente de sciage et amener l'arbre sur la ligne de chute souhaitée, enfoncez des coins en bois, en plastique ou en aluminium.
-
Si le diamètre du tronc est supérieur à la longueur du guide, faites deux coupes.
Pour des raisons de sécurité, nous déconseillons aux utilisateurs inexpérimentés d'abattre un tronc avec une longueur de guide inférieure au diamètre du tronc.
- Après avoir exécuté la coupe d'abattage, l'arbre tombe de lui-même ou à l'aide de la cale ou du pied de biche.
Lorsque l'arbre commence à tomber, sortez la tronçonneuse de la coupe, arrêtez le moteur, déposez la tronçonneuse et quittez l'espace de travail par la zone de repli.
Entretien et nettoyage
Exécutez toujours les travaux d'entretien et de nettoyage moteur arrêté et fiche débranchée. Danger d'accident! Faites exécuter les travaux d'entretien qui ne sont pas décrits dans ce mode d'emploi par notre SAV. Utilisez uniquement des pièces originales Grizzly. Avant les travaux d'entretien et de nettoyage, laissez la machine refroidir. Danger d'incendie!
Nettoyage
- Après chaque utilisation, nettoyez la machine à fond. Vous prolongerez sa longévité et éviterez des accidents.
- Enlevez l'essence, l'huile ou la graisse sur les poignées. Nettoyez les poignées avec un chiffon humide passé dans de l'eau savonneuse. Pour le nettoyage n'utilisez ni essence, ni solvant!
- Nettoyez la tronçonneuse après chaque usage. Utilisez un pinceau ou une balayette. N'employez pas de liquide pour nettoyer la chaîne. Huilez légèrement la chaîne après le nettoyage avec de l'huile de chaîne.
- Nettoyez les fentes d'aération et la surface de la machine avec un pin-ceau, une balayette ou un chiffon sec. N'utilisez pas de liquides pour le nettoyage.
Intervalles d'entretien
Exécutez les travaux d'entretien indiqués dans le tableau ci-après régulièrement. Les entretiens régulier prolongent la longévité de votre tronçonneuse. En outre, vous obtiendrez des coupes optimales et vous éviterez les accidents.
Lubrification de la chaîne
Nettoyez et huilez régulièrement la chaîne. Vous la maintiendrez ainsi aiguisée et vous obtiendrez un bon rendement. Les droits de garantie ne sont pas valables si le dommage est engendré par un manque d'entretien de la tronçonneuse.
Tableau des intervalles d'entretien
| Pièce Action | Avant chaque usage | Après 10 heures d’utilisation | |
| Composants du frein de chaîne | Contrôler, remplacer le cas échéant | √ | |
| Roue de chaîne Contrôler, remplacer le cas échéant | √ | ||
| Chaîne (5) | Contrôler, huiler, aiguiser le cas échéant ou remplacer | √ | |
| Guide (4) Contrôler, retourner, nettoyer, huiler | √ | √ | |
FR BE
Débranchez l'appareil et utilisez des gants anti-coupure quand vous travaillez sur la chaîne ou le guide.
- Huilez la chaîne après le nettoyage, après une utilisation pendant 10 heures ou au moins une fois par semaine selon le cas.
- Avant de huiler la chaîne, il faut nettoyer à fond le guide, en particulier la denture du guide. Pour ce faire, utilisez une balayette ou un chiffon sec.
- Huilez chaque maillon de la chaîne à l'aide d'une burette à tête d'épingle (disponible dans le commerce spécialisé). Mettez une goutte d'huile sur les pièces articulées et sur les pointes des dents de chaque maillon de la chaîne.
Aiguiser la chaîne
Une chaîne mal aiguisée augmente le danger de choc en arrière!
Utilisez des gants protégeant contre les coupures quand vous travaillez sur la chaîne ou sur le guide.
Une chaîne acérée garantit un rendement de coupe optimal. Elle passe sans problème à travers le bois et produit de gros copeaux longs. Une chaîne est émoussée si vous devez appuyer sur la tron-çonneuse pour pouvoir couper le bois et si les copeaux sont très petits. Une chaîne très émoussée ne produit pas du tout de copeaux, uniquement de la sciure.
- Les parties coupantes de la chaîne sont les maillons coupants qui se composent d'une dent et d'un bec
limiteur de profondeur. La différence de hauteur entre les deux détermine la profondeur d'aiguisage.
- En aiguisant les dents, il faut tenir compte des valeurs suivantes :
- angle d'aiguisage (30°) - angle frontal (85°)
- profondeur d'aiguisage (0,65 mm)
- diamètre de limage arrondi (4,0 mm)
Des différences de dimensions géométriques peuvent conduire à un renforcement du choc en arrière. Danger d'accident!
Pour aiguiser la chaîne, des outils spéciaux garantissant que les couteaux sont aiguisés à l'angle et à la profondeur corrects sont nécessaires. Nous recommandons aux utilisateurs de tronçonneuses inexpérimentés de faire aiguiser la chaîne par un spécialiste ou un atelier. Si vous vous sentez apte à aiguiser la chaîne, procurez-vous les outils spéciaux dans un magasin spécialisé.
-
Arrêtez la tronçonneuse et débranchez-la.
-
Enlevez la chaîne de scie (voir chapitre "Maniement de la tron-çonneuse"). Pour permettre un aiguisage correct, la chaîne devrait être bien tendue.
-
Pour l'aiguisage, il faut utiliser une lime ronde de 4,0 mm de diamètre.
D'autres diamètres endommagent la chaîne et peuvent entraîner un risque d'accident!
-
Aiguisez seulement de l'intérieur vers l'extérieur. Faites passer les limes de l'intérieur de la dent vers l'extérieur. Soulevez les limes quand vous les faites revenir en arrière.
-
Aiguisez tout d'abord les dents d'un côté. Retournez la tronçonneuse et aiguisez les dents de l'autre côté.
-
La chaîne est usée et doit être échangée contre une neuve quand les dents ne mesurent plus que 4 mm environ.
-
Après l'aiguisage, tous les maillons doivent avoir la même longueur et la même largeur.
-
Tous les trois aiguisages, il faut contrôler la profondeur d'aiguisage (limite de profondeur) et limer à l'aide d'une lime plate. La limite de profondeur devrait être en retrait de 0,65 mm env. par rapport à la dent. Arrondissez légèrement la limite de profondeur vers l'avant.
Réglage de la tension de la chaîne
Le réglage de la tension de la chaîne est décrit au chapitre Mise en service, tension de la chaîne.
- Arrêtez la tronçonneuse et débranchez-la.
- Vérifiez régulièrement la tension de la chaîne et réglez-la aussi souvent que possible pour que la chaîne soit tendue sur le guide, toutefois encore assez détendue pour être tirée à la main.
Monter une nouvelle chaîne
Sur une chaîne neuve, la tension se réduit assez vite. Vous devez donc retendre la chaîne, après les cinq premières coupes, à intervalles plus longs ensuite.
Ne montez jamais une nouvelle chaîne sur un pignon usé ou sur un guide endommagé ou usé. La chaîne pourrait sauter ou se rompre. De graves blessures pourraient en être la conséquence.
Entretien du guide
Utilisez des gants de protection contre les coupures quand vous travaillez sur la chaîne ou sur le guide.
La lame (4) doit être retournée environ toutes les 10 heures de travail pour garantir une usure régulière.
- Arrêtez la tronçonneuse et débranchez-la.
- Enlevez la protection de la chaîne (15), la chaîne (5) et le guide (4).
- Vérifiez l'usure du guide (4). Enlevez les bavures et aplanissez la surface du guide avec une lime plate.
- Nettoyez les orifices d'arrivée d'huile (J 25) du guide afin de garantir la lubrification automatique sans problème pendant le fonctionnement.
- Montez la lame, la chaîne et la protection de chaîne et tendez la chaîne.
Si la lame (4) est tournée, la bague de serrage (F 22) doit être montée sur l'autre côté de la lame. Pour ce faire, desserrez la vis de fixation qui relie la lame de pliage (4) à la bague de serrage. Placez la bague de serrage sur l'autre côté de la lame et revissez la vis de fixation.
Si l'état des orifices et le réglage d'huile sont correctes, un peu d'huile perlera de la chaîne quelques secondes après la mise en marche de la tronçonneuse.
Rangement
- Nettoyez l'appareil avant de la ranger.
- Videz le réservoir d'huile avant les interruptions de service prolongées. Éliminez l'huile usagée en respectant l'environnement (voir «Elimination et écologie»).
- Placez le fourreau protection de lame.
- Rangez l'appareil à un endroit sec et protégé de la poussière et surtout hors de la portée des enfants.
Elimination et écologie
Ne jetez pas les huiles usagées dans les canalisations. Eliminez-les écologiquement, rapportez-les dans une déchetterie. Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.
Il ne faut pas se débarrasser des machines par le biais des ordures ménagères.
Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et à sa transposition en droit national, les appareils électriques usagés doivent être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement. Le recyclage à titre d'alternative à la demande de renvoi :
A titre d'alternative au renvoi, le propriétaire de l'appareil électrique s'engage à participer à un recyclage correct dans le cas où il renonce à en détenir la propriété. A cette fin, l'appareil usagé peut être remis à un site de reprise qui se chargera de l'éliminer dans l'esprit de la loi sur la gestion en circuit fermé et sur les déchets. Ne sont pas concernés les accessoires qui accompagnent les appareils usagés et les moyens auxiliaires sans composants électriques..
Videz soigneusement le réservoir d'huile et remettez votre tronçonneuse dans une déchetterie. Les pièces en matière plastique et en métal peuvent être triées et recyclées. Demandez conseil sur ce point à notre centre de services.
Pièces de rechange/Accessoires
Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu
Si vous ne disposez d'aucun accès Internet, veuillez contacter le centre de SAV (voir «Grizzly Service-Center ») Veuillez tenir prêts les numéros de commande indiqués ci-dessous.
Chaîne....3009 1569 Guide ....3010 0412 Huile de chaîne bio 1 l....3023 0001 Huile de chaîne bio 5 l....3023 0002
La chaîne de rechange Oregon ne peut être utilisée qu'avec la lame Oregon correspondante et la scie à chaîne électrique autorisée à la recevoir. Il existe un risque de blessure.
Garantie
Nous accordons 24 mois de garantie pour cet appareil. Toute utilisation commerciale met fin à la garantie.
Les dommages dûs à une usure naturelle, à une surcharge ou à une utilisation non conforme aux instructions sont exclus de la garantie. Certains éléments subissent une usure normale et restent exclus de la garantie
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.
Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple le filtre ou des inserts) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs, l'accumulateur ou les parties qui sont en verre).
De plus, l'observation des instructions données dans cette notice concernant le nettoyage et l'entretien de l'appareil représente une condition préalable pour l'application de la garantie.
Il est remédié aux dommages survenus suite à un défaut de matériel ou de fabrication par la livraison de pièces de rechange ou par une réparation, à condition que l'appareil soit retourné non démonté à notre distributeur accompagné de la facture d'achat et du justificatif de garantie.
Service de réparation
Vous pouvez faire effectuer les répara- tions non couvertes par la garantie par notre Centre de services avec une factu- ration.
Notre Centre se tient à votre disposition pour le calcul d'un devis. Nous ne pouvons accepter que les envois d'appareils correctement empaquetés et suffisamment affranchis.
Si vous demandez l'application d'un cas de garantie autorisé, nous vous prions de bien vouloir prendre contact avec notre centre de service. Vous recevrez des renseignements supplémentaires sur le traitement de votre réclamation.
Attention: En cas de réclamation ou de service, envoyez votre appareil nettoyé et avec la mention de la défectuosité à l'adresse de notre Centre de services..
Les appareils expédiés sans affran- chissement (marchandises encom- brantes, express ou autres envois exceptionnels) ne sont pas acceptés.
Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
Localisation d'erreur
| Problème Cause possible | Elimination de l'erreur | |
| L'appareil ne démarre pas | Absence de tensionDispositif de sécurité déclenché | Vérifier prise, câble, conduite, fiche et éventuellement réparation par un électricien. Vérifier les fusibles, cf. remarque |
| Interrupteur marche/ arrêt (10) défectueux | Réparation par le SAV | |
| Balais de charbon usés RÉparation par le SAV | ||
| Moteur défectueux Réparation par le SAV | ||
| La chaîne ne tourne pas | Frein de chaîne bloque la chaîne (5) | Vérifier le frein de chaîne, débloquer éventuellement le frein de chaîne |
| La coupe est mauvaise | Chaîne (5) mal montée | Monter la chaîne correctement |
| Chaîne (5) émoussée | Aiguiser la denture ou monter une nouvelle chaîne | |
| Tension de chaîne insuffisante | Vérifier la tension | |
| La tronçonneuse marche mal, la chaîne saute | Tension de chaîne insuffisante | Vérifier la tension |
| La chaîne chauffe, dégagement de fumée en scient, coloration du guide | Huile insuffisante | Vérifier le niveau d'huile et ajouter le cas échéant, vérifier l'arrivée automatique d'huile et nettoyer le canal d'huile le cas échéant, vérifier la position du bouton de réglage d'huile ou bien faire réparer par le SAV. |
*Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaartlijke stoffen in elektrische en elektronische apparaten.
*L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Boutique en ligne: www.sav03.fr/boutique
ITSw bv BE
Tel.: 03 54 13760
Fax: 03 54 15651
e-mail: forteam.esther@skynet.be
