Caractéristiques techniques	Mirka DEOS 353CV est un ponceuse excentrique à air comprimé, idéale pour le ponçage de surfaces planes et courbes.
Dimensions du plateau	150 mm
Vitesse d'oscillation	8 000 - 12 000 oscillations/minute
Poids	1,2 kg
Utilisation	Convient pour le ponçage de bois, de métal et de surfaces peintes.
Maintenance	Nettoyer régulièrement le filtre à air et vérifier l'état des abrasifs utilisés.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière lors de l'utilisation.
Informations générales	Produit léger et ergonomique, conçu pour un usage professionnel et intensif.

FOIRE AUX QUESTIONS - DEOS 353CV Mirka

Quel type de papier abrasif dois-je utiliser avec le Mirka DEOS 353CV ?

Il est recommandé d'utiliser du papier abrasif Mirka spécialement conçu pour les ponceuses électriques, en fonction du matériau que vous travaillez.

Comment changer le papier abrasif sur le Mirka DEOS 353CV ?

Pour changer le papier abrasif, retirez l'ancien papier en le détachant de la plate-forme, puis alignez le nouveau papier en vous assurant qu'il est bien fixé.

Le Mirka DEOS 353CV fait du bruit lors de son fonctionnement. Est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif ou s'accompagne de vibrations anormales, il est conseillé de faire vérifier l'appareil par un professionnel.

Comment nettoyer le filtre à poussière du Mirka DEOS 353CV ?

Pour nettoyer le filtre à poussière, retirez-le de l'appareil et utilisez une brosse douce ou de l'air comprimé pour enlever la poussière accumulée.

Que faire si le Mirka DEOS 353CV ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché. Si le problème persiste, contrôlez le fusible ou la prise de courant. Si nécessaire, contactez le service client.

Quelle est la garantie du Mirka DEOS 353CV ?

Le Mirka DEOS 353CV est généralement couvert par une garantie de 2 ans, mais cela peut varier en fonction du revendeur. Veuillez vérifier votre preuve d'achat.

Comment régler la vitesse de ponçage sur le Mirka DEOS 353CV ?

La vitesse de ponçage peut être réglée à l'aide du bouton de réglage de la vitesse situé sur le boîtier de l'appareil. Tournez-le pour ajuster la vitesse selon vos besoins.

Puis-je utiliser le Mirka DEOS 353CV pour le ponçage humide ?

Non, le Mirka DEOS 353CV est conçu pour le ponçage à sec. L'utilisation d'eau ou de produits liquides pourrait endommager l'appareil.

Où puis-je trouver des pièces de rechange pour le Mirka DEOS 353CV ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés Mirka ou directement sur le site officiel de Mirka.

Le Mirka DEOS 353CV a-t-il besoin d'entretien régulier ?

Oui, il est conseillé de nettoyer régulièrement l'appareil, de vérifier le filtre à poussière et de s'assurer que les composants sont en bon état pour garantir une performance optimale.

MODE D'EMPLOI DEOS 353CV Mirka

fr Instructions d’utilisation

Déclaration de conformité Mirka Ltd, 66850 Jeppo, Finlande certifie sous son unique responsabilité que les ponceuses orbitales électriques Mirka® DEOS 353, 383 & Delta 663 10 000 tr/min (pour un modèle spécifique, consulter le tableau « Caractéristiques techniques »), pour lesquelles la présente attestation est délivrée, sont conformes aux normes ou autres documents normatifs suivants : EN 62841- 1:2015, 62841-2-4:2014, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1 en conformité avec les directives 2006/42/CE, 2011/65/EU, 2014/53/EU. Jeppo, 13.08.2020 Lieu et date d’établissement Société Stefan Sjöberg, PDG Les instructions d’utilisation contiennent : Vue explosée, Nomenclature, Déclaration de conformité, Important, Avertissement, Attention, Consignes de sécurité supplémentaires, Caractéristiques techniques, Données relatives au bruit et aux vibrations, Utilisation prévue, Postes de travail, Pour commencer, Instructions d’utilisation, Bluetooth, Maintenance, Remplacement du plateau, Protecteur de plateau, Autres opérations d’entretien, Guide de dépannage, Mise au rebut. Fabricant/Fournisseur Mirka Ltd 66850 Jeppo, Finlande Tél. : [phone] Fax [phone] www.mirka.com Veuillez lire et respecter

• Règlements généraux en matière de santé et de sécurité, article 1910, OSHA 2206, disponibles auprès de : Superintendent of Documents; Government Printing Office ; Washington DC 20402

• Les réglementations nationales et locales. Important Lire attentivement ces consignes de sécurité et d’utilisation avant de mettre en service, de faire fonctionner ou d’assurer l’entretien de cet outil. Conserver ces consignes dans un lieu sûr et accessible. Équipement de protection individuelle requis

Avertissement : Situation potentiellement dangereuse pouvant provoquer la mort ou de graves blessures

et/ou des dommages matériels. Attention : Situation potentiellement dangereuse pouvant provoquer des blessures légères ou modérées et/ou des dommages matériels. Traduction des instructions originales. Nous nous réservons le droit d’apporter toutes modifications nécessaires à ce manuel sans préavis. Lire le manuel de l’opérateur Porter des protections auditives Porter des gants de sécurité Porter un masque facial Porter des lunettes de sécurité70 Mirka® DEOS 353, 383 & Delta 663 • 230 V Mirka® DEOS 353, 383 & Delta 663 • 230 V 71

• Lors de l’utilisation de cet outil, toujours porter les équipements de protection individuelle recommandés par le fabricant et stipulés dans les normes locales/nationales.

• Seule l’utilisation de protecteurs Mirka d’origine peut assurer la sécurité électrique de l’outil.

• Ne jamais utiliser d’outil électrique en cas de fatigue ou sous l’emprise de drogues, d’alcool et de médicaments.

• Lire la fiche de données de sécurité (FDS) correspondant à la surface de travail.

• Équiper l’outil d’un système d’extraction de la poussière. Une unité d’extraction appropriée réduira tous dangers liés à la poussière.

• Ne pas tendre le bras trop loin. L’opérateur doit toujours adopter une position sûre, tenir fermement l’appareil et être bien stable sur ses pieds.

• Ne porter ni vêtements amples ni bijoux pendants. Veiller à ce que cheveux, vêtements et gants restent éloignés des pièces mobiles. Les vêtements amples, bijoux pendants et cheveux longs risqueraient d’être happés par les pièces mobiles.

• En cas de gêne physique au niveau de la main ou du poignet, cesser de travailler et demander un avis médical. Les blessures touchant les mains, les poignets ou les bras peuvent résulter de travaux ou de mouvements répétitifs ou d’une surexposition aux vibrations.

• Ne pas utiliser d’outils électriques dans des atmosphères explosives, telles que celles contenant des poussières, gaz ou liquides inflammables. Les outils électriques créent des étincelles qui risquent d’enflammer les poussières ou les fumées. ATTENTION

• Veiller à ce que la zone de travail soit toujours propre et bien éclairée.

• Toujours s’assurer que la pièce à poncer est fermement fixée.

• Toujours débrancher la source électrique avant de changer d’abrasif. Veiller à ce que l’abrasif soit parfaitement centré et fermement fixé sur le plateau.

• Pendant l’utilisation d’un outil électrique, tenir les enfants et les spectateurs à distance. Toute distraction risquerait de vous faire perdre le contrôle de l'outil.

• Toujours veiller à travailler en toute sécurité. Ne jamais transporter, entreposer ou laisser l’outil branché à une source électrique.

• Pendant l’utilisation, garder les mains à distance du plateau. Consignes de sécurité supplémentaires

• Lire toutes les instructions avant d’utiliser cet outil. Tout opérateur doit être parfaitement formé à la bonne utilisation de cet outil et aux règles de sécurité qui l’accompagnent.

• Toutes les opérations d’entretien doivent être réalisées par des personnels formés. Pour toute réparation, contacter un centre agréé Mirka.

• Toujours utiliser les outils avec un dispositif différentiel à courant résiduel (DDR) et un courant résiduel nominal ne dépassant pas 30 mA.

• La prise électrique et le connecteur femelle ne sont pas normalisés IEC. Ne pas utiliser d’autres câbles d’alimentation que les câbles de la marque Mirka. Les cordons d’alimentation électrique Mirka s’achètent chez les prestataires Mirka.

• Contrôler régulièrement l’usure de l’outil, du plateau, du cordon d’alimentation et des raccords.

• Nettoyer ou remplacer quotidiennement le sac à poussière de l’extracteur. La poussière peut être hautement combustible. Le nettoyage ou le remplacement du sac assure également une performance optimale de l’outil.

• Toujours vérifier que les spécifications de l’outil électrique correspondent à la source d’alimentation (V, Hz).

• En cas de dysfonctionnement de l’outil, cesser immédiatement le travail et procéder à son entretien ou à sa réparation.72 Mirka® DEOS 353, 383 & Delta 663 • 230 V

Caractéristiques techniques Mirka® DEOS 353CV 383CV Delta 663CV Puissance absorbée 250 W 250 W 250 W Tension transformateur 220–240 VAC 220–240 VAC 220–240 VAC Vitesse de rotation 5 000–10 000 tr/min 5 000–10 000 tr/min 5 000–10 000 tr/min Excentricité 3,0 mm (1/8") 3,0 mm (1/8") 3,0 mm (1/8") Diamètre du plateau 81 × 133 mm (3 × 5") 70 × 198 mm (3 × 8") 100 × 152 × 152 mm (4 × 6 × 6") Poids 0,97 kg (2,1 lbs) 1,0 kg (2,2 lbs) 0,97 kg (2,1 lbs) Niveau de protection I I I Données relatives au bruit et aux vibrations Les valeurs mesurées sont déterminées conformément à la norme EN 62841. Mirka® DEOS 353CV 383CV Delta 663CV Niveau de pression acoustique (L

) 69 dB(A) 71 dB(A) 68 dB(A) Niveau de puissance acoustique (L

) 80 dB(A) 82 dB(A) 79 dB(A) Incertitude de mesure K 3,0 dB 3,0 dB 3,0 dB Valeur d’émission de vibration a

Incertitude d’émission de vibration K

Les spécifications sont sujettes à changement sans préavis. La gamme de modèles peut varier selon les marchés.

• Les niveaux de bruit et de vibration indiqués dans le tableau sont dérivés d’essais effectués en laboratoire conformément aux codes et aux normes prescrits. Ils ne suffisent pas à l’évaluation des risques pour tous les types d’exposition. Les valeurs mesurées sur le lieu de travail peuvent être supérieures aux valeurs déclarées. Les valeurs d’exposition réelles et le niveau de risque ou de dommages subis par une personne sont spécifiques à chaque situation et dépendent du milieu environnant, de la façon dont l’individu utilise ses machines, du matériau particulier sur lequel s’effectue le travail, de la conception du poste de travail ainsi que de la durée d’exposition et de la condition physique de l’utilisateur. Mirka Ltd réfute toute responsabilité vis à vis des conséquences de l’utilisation des valeurs déclarées au lieu des valeurs réelles d’exposition pour toute évaluation de risque individuelle. Des informations complémentaires concernant la santé et la sécurité au travail peuvent être obtenues sur les sites suivants : https://osha.europa.eu/en (Europe) ou http://www.osha.gov (USA) Utilisation prévue Cet outil électrique est conçu pour être utilisé avec les disques abrasifs destinés au ponçage des surfaces en métal, en bois, en pierre, en plastique et autres matériaux. Ne pas utiliser cette ponceuse à d’autres fins que celles spécifiées, sans consulter au préalable le fabricant ou le fournisseur autorisé par le fabricant. N’utiliser que des plateaux Mirka originaux conçus pour obtenir des performances optimales. L’utilisation d’autres plateaux risque de réduire les performances et d’augmenter les vibrations. Ne jamais obstruer les aérateurs et les nettoyer régulièrement afin que l’air puisse circuler correctement. Les travaux de réparation ne peuvent être effectués que par un centre d'entretien autorisé. Postes de travail Cet outil a été conçu pour être utilisé en tant qu’outil à main. Il est recommandé de ne l’utiliser qu’en position sur une surface stable et solide. Les positions peuvent varier, mais l’opérateur doit s’attendre à ce que la ponceuse produise un effet de torsion. Voir la section « Mode d’emploi ».72 Mirka® DEOS 353, 383 & Delta 663 • 230 V Mirka® DEOS 353, 383 & Delta 663 • 230 V 73

Pour commencer Lors du déballage de l’outil, vérifier qu’il est intact, complet et qu’il n’a pas été endommagé au cours du transport. Ne jamais utiliser un outil endommagé. Avant toute utilisation, vérifier que le plateau est correctement fixé et serré. Brancher le cordon d’alimentation sur la ponceuse, puis à une prise raccordée à la terre (220–240 Vca, 50/60 Hz). Pour exploiter de manière optimale la puissance de cet outil, il est recommandé de l’associer à l’extracteur de poussière Mirka et aux produits de ponçage Net de Mirka. Les solutions de ponçage sans poussière de Mirka reposent sur l’association des ponceuses, des produits de ponçage Net et d’un extracteur de poussière Mirka. Le cordon d’alimentation de la ponceuse est branché sur le secteur à l’avant de l’extracteur de poussière. Le fait de raccorder le cordon de la ponceuse à la prise de l’extracteur lui permet de bénéficier de la fonction de démarrage automatique de l’extracteur. Instructions d’utilisation

• Cet outil a été conçu pour être utilisé en tant qu’outil à main. Il est utilisable dans n’importe quelle position. Attention ! Au démarrage, la ponceuse peut avoir un effet de couple.

• S’assurer que l’interrupteur de la ponceuse est sur position arrêt. Choisir un abrasif convenable et le fixer soigneusement sur le plateau (Velcro). Veiller à ce que l’abrasif soit centré et fermement fixé sur le plateau. Pour des performances optimales, il est recommandé d’utiliser cet outil avec des produits et accessoires Mirka.

• Allumer la ponceuse en appuyant sur l’interrupteur On/Off, Figure 1. Le témoin lumineux (droite) de la ponceuse devient vert.

• La ponceuse peut maintenant démarrer en appuyant sur la poignée.

• En modifiant la position du levier, la vitesse peut être ajustée entre 5000 tr/min. et le régime maximal.

• La vitesse maximale s’ajuste en appuyant sur les boutons tr/min + et tr/min, voir Figure 1. La vitesse de rotation peut être ajustée par paliers de 5000, 6000, 7000, 7500, 8000, 9000 et 10 000 tr/min.

• La vitesse de la ponceuse peut être ajustée de deux manières. En mode par défaut, la vitesse peut être ajustée de manière linéaire en adaptant la position du levier ; Dans l’autre mode, la vitesse de rotation demeure fixée sur le régime Max défini lorsque l’outil est en marche. Appuyer simultanément sur les touches tr/min + et tr/min - pour permuter entre deux modes de commande.

• Lors du ponçage, toujours commencer par poser l’outil sur la surface de travail avant de l’allumer. Toujours enlever l’appareil de la surface poncée avant de l’arrêter.

• Lorsque le ponçage est terminé, éteindre la ponceuse en appuyant sur l’interrupteur On /Off. Le témoin lumineux (droite) de la ponceuse s’éteint. Bluetooth Cet outil, équipé de la technologie Bluetooth® à faible consommation d’énergie, peut être connecté à une application permettant d’accéder à de nouvelles fonctionnalités. Si l’application est disponible dans votre pays, retrouvez toutes ses fonctionnalités sur www.mirka.com. Suivre la procédure suivante pour activer le Bluetooth de votre DEOS Mirka® :

1. Brancher le cordon d’alimentation sur le secteur.

2. Appuyer et maintenir enfoncé le bouton rpm+ tout en allumant l’outil avec le bouton On/Off.

3. La LED de gauche s’allume (vert) pour indiquer que le Bluetooth est actif.

4. Le fait de débrancher l’outil du secteur désactive le Bluetooth.

REMARQUE ! Si l’application n’est pas installée ou si elle n’est pas disponible dans votre pays, ne pas activer le Bluetooth. La marque verbale et le logo Bluetooth® sont des marques déposées et la propriété de Bluetooth SIG, Inc. et l’utilisation de ces marques par Mirka Ltd est régie par une licence. Les autres marques et marques de commerce appartiennent à leurs propriétaires respectifs.74 Mirka® DEOS 353, 383 & Delta 663 • 230 V

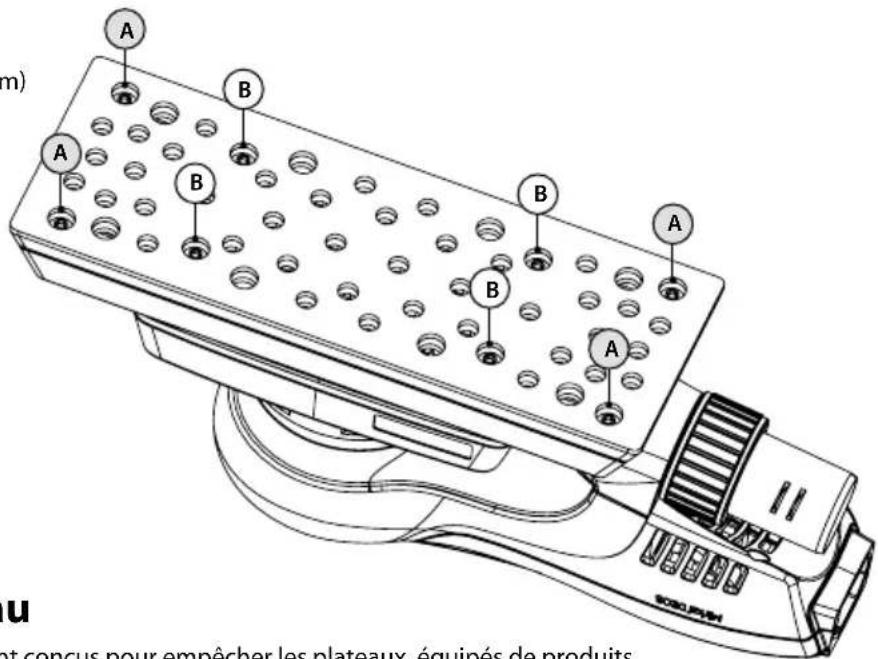

Remplacement du plateau Le plateau est fixé par 8 vis. A = 8 mm (seulement sur 70 × 198 mm) B = 16 mm Dépose

1. Retourner l'outil.

4. Déposer le plateau.

1. Ajuster le nouveau plateau.

Protecteur de plateau Les protecteurs de plateaux Mirka sont conçus pour empêcher les plateaux, équipés de produits de la gamme Net, de s’user et de se déchirer lors d’opérations de ponçage agressif et continu. Particulièrement rentables, ces protecteurs, intercalés entre le plateau et la coupe de ponçage, doivent être régulièrement remplacés. Les protecteurs de plateaux prolongent la durée de vie des plateaux. https://www.mirka.com/accessories/pad-savers/ Autres opérations d’entretien Les opérations d’entretien doivent toujours être réalisées par du personnel qualifié. Pour que la garantie de l’outil reste valable et pour garantir une sécurité et un fonctionnement optimaux de l’outil, l’entretien doit être réalisé par un centre agréé Mirka. Pour trouver votre centre d’entretien agréé le plus proche, contacter le service clientèle Mirka ou votre prestataire Mirka. Maintenance Avant toute opération de maintenance, toujours débrancher l’alimentation électrique ! N’utiliser que des pièces de rechange d’origine Mirka !

Mise au rebut DANGER Conseils pour la mise au rebut des anciens appareils. Rendre inutilisables les outils électriques en trop en retirant leur cordon d’alimentation. Valable uniquement pour les pays de l’UE. Ne pas jeter les outils électriques avec les déchets ménagers. En respect des directives européennes 2011/65/UE, 2015/863/UE et 2012/19/UE relatives à la mise au rebut des équipements électriques et électroniques et à leur mise en œuvre conformément à la loi nationale, les outils électriques en fin de vie doivent être triés et retournés à un centre de recyclage respectueux de l’environnement. Guide de dépannage Problème Cause possible Solution La LED (droite) de la ponceuse clignote rouge et vert. Appareil branché à une prise de courant dont la tension est inappropriée. Brancher la ponceuse à une prise dont la tension nominale correspond à celle de l’outil. Le témoin lumineux (droit) de la ponceuse reste éteint bien qu’elle soit allumée. Le cordon n’est pas bien branché à la ponceuse ou au secteur. Le raccorder correctement. Le voyant (droit) de la ponceuse est rouge et la machine ralentit à 5000 tr/min pendant le ponçage. Température de la ponceuse trop élevée. Utilisation excessive trop longue. Réduire temporairement la charge exercée sur la ponceuse pour lui permette d’accélérer de nouveau. Le voyant (droit) de la ponceuse est rouge et la vitesse de rotation est légèrement ralentie. Utilisation excessive trop courte. Diminuer l’intensité de l’opération et le voyant (droit) repassera automatiquement au vert. La ponceuse s’est arrêtée et la LED (droite) est rouge. À cause de la surchauffe, l’outil s’est mis en mode de sécurité. Attendre que l’outil ait refroidi.76 Mirka® DEOS 353, 383 & Delta 663 • 230 V
