Produkto tipas	Elektrinis orbitinis šlifuoklis
Prekės ženklas	Mirka
Modelis	DEOS 353CV
Sunaudojama galia	250 W
Maitinimo įtampa	220–240 V kintamoji srovė, 50/60 Hz
Sukimosi greitis	5000–10000 aps./min (reguliuojamas)
Ekscentriškumas	3,0 mm (1/8")
Plokštės skersmuo	81 × 133 mm (3 × 5")
Svoris	0,97 kg (2,1 lbs)
Apsaugos lygis	I klasė
Garso slėgio lygis (LpA)	69 dB(A)
Garso galios lygis (LwA)	80 dB(A)
Vibracijos emisijos vertė (ah)	2,6 m/s²
Matavimo neapibrėžtis K (triukšmas)	3,0 dB
Vibracijos emisijos neapibrėžtis K	1,5 m/s²
Ryšys	Bluetooth® Low Energy
Numatytas naudojimas	Metalo, medžio, akmens, plastiko ir kt. paviršių šlifavimas
Abrazyvo tipas	Lipnūs diskai (Velcro)
Dulkių išsiurbimas	Rekomenduojama su Mirka siurbliu
Saugos funkcija	Terminė apsauga su LED indikatoriumi
Priežiūra	Reguliarus ventiliacijos angų valymas, plokštės keitimas
Atsarginės dalys	Originalios Mirka plokštės, apsaugos, maitinimo laidai
Remontuojamumas	Priežiūra atliekama įgaliotame Mirka centre
Garantija	Galioja, jei priežiūrą atlieka įgaliotas centras

Dažnai užduodami klausimai - DEOS 353CV Mirka

Kaip įjungti Mirka DEOS 353CV šlifuoklį?

Paspauskite įjungimo/išjungimo jungiklį (žr. 1 pav.). Dešinysis indikatorius užsidega žaliai. Tada paspauskite rankeną, kad pradėtumėte šlifavimą.

Kaip reguliuoti sukimosi greitį?

Naudokite svirtį linijiniam reguliavimui nuo 5000 iki 10000 aps./min arba mygtukus aps./min + ir aps./min - fiksuotiems lygiams: 5000, 6000, 7000, 7500, 8000, 9000, 10000 aps./min. Vienu metu paspauskite abu mygtukus, kad pakeistumėte režimą.

Kaip įjungti Bluetooth DEOS 353CV?

Prijunkite įrankį prie tinklo. Laikykite nuspaudę mygtuką aps./min+ ir tuo pačiu metu įjunkite įrankį įjungimo/išjungimo mygtuku. Kairysis LED užsidega žaliai, nurodydamas, kad Bluetooth aktyvus. Atjunkite, kad išjungtumėte.

Ką daryti, jei dešinysis LED indikatorius mirksi raudonai ir žaliai?

Tai rodo netinkamą maitinimo įtampą. Prijunkite šlifuoklį prie lizdo, kurio vardinė įtampa atitinka įrankio įtampą (220–240 V kintamoji srovė).

Ką daryti, jei šlifuoklis sulėtėja ir indikatorius tampa raudonas?

Tai rodo perkaitimą. Laikinai sumažinkite apkrovą, kad įrankis atvėstų ir atgautų normalų greitį. Jei indikatorius lieka raudonas ir mašina sustoja, palaukite, kol visiškai atvės.

Kokias asmenines apsaugos priemones turėčiau dėvėti?

Visada dėvėkite apsauginius akinius, klausos apsaugą, apsaugines pirštines ir veido kaukę pagal gamintojo rekomendacijas ir vietinius standartus.

Kaip pakeisti šlifavimo plokštę?

Atjunkite įrankį. Apverskite jį, išsukite 4 A varžtus (8 mm), tada 4 B varžtus (16 mm). Nuimkite seną plokštę. Uždėkite naują, įsukdami varžtus atvirkštine tvarka (pirmiausia B, paskui A) ir priveržkite visus 8 varžtus.

Ar galiu naudoti ne Mirka plokštę?

Ne, naudokite tik originalias Mirka plokštes, kad užtikrintumėte veikimą ir išvengtumėte vibracijos padidėjimo. Kitų plokščių naudojimas gali sumažinti efektyvumą ir pakenkti įrankiui.

Kaip valyti ar prižiūrėti šlifuoklį?

Reguliariai valykite ventiliacijos angas, kad užtikrintumėte gerą oro cirkuliaciją. Patikrinkite plokštės, laido ir jungčių nusidėvėjimą. Kasdien keiskite siurblio dulkių maišelį. Dėl bet kokių remonto darbų kreipkitės į įgaliotą Mirka centrą.

Kur galiu rasti pilną instrukciją ar atsargines dalis?

Pilna instrukcija nemokamai pasiekiama notice-facile.com. Dėl originalių Mirka atsarginių dalių (plokštės, apsaugos, laido) kreipkitės į Mirka platintoją arba klientų aptarnavimo tarnybą.

NAUDOJIMO INSTRUKCIJA DEOS 353CV Mirka

It Naudojimo instrukcijos 106

Iv Lietošanas instrukcija 112

„Mirka Ltd“, 66850 Jeppo, Suomija,patvirtina mūsų atsakomybę, kad „Mirka® DEOS 353, 383 & Delta 663 10 000 sūk./min. elektrinis orbitinis šlifuoklis (konkretų modelį žr. lentelėje „Techniniai duomenys“), su kuriuo susijusi ši deklaracija, atitinka nurodytus standartus arba kitus norminius dokumentus: EN 62841-1:2015, 62841-2-4:2014, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1 pagal reglamentus 2006/42/EB, 2011/65/ES, 2014/53/ES.
Jeppo, 2020-08-13Leidimo vieta ir data	Įmonė	Stefan Sjōberg, generalinis direktorius
Naudojimo instrukcijas sudaro:Išardyto įrankio vaizdas, Dalių sąrašas, Atitikties deklaracija, Svarbi informacija,Įspėjimas, Perspėjimas, Papildomi įspėjimai dėl saugos, Techniniai duomenys, Informacija apie triukšmą ir vibraciją, Tinkamas įrankio naudojimas, Darbo vietos, Darbo pradžia, Naudojimo instrukcijos, „Bluetooth“, Techninė priežiūra, Disko pagrindo keitimas, Pagrindo apsauga, Tolesnė techninė priežiūra, Trikčių šalinimo vadovas, Utilizavimo informacija.	Gamintojas / tiekėjas„Mirka Ltd“66850 Jeppo, SuomijaTel. [phone]Faks. [phone]www.mirka.com

Originalių instrukcijų vertimas. Pasiliekame teisę keisti šias instrukcijas iš anksto nejspėję.

Svarbi informacija

Prieš montuodami, naudodami ar prižiūrėdami ši įrankį, atidžiai perskaitykite šias saugos ir naudojimo instrukcijas. Laikykite šias instrukcijas saugioje ir pasiekiamoje vietoje.

Reikalinga asmens saugos iranga

Perskaitykite operatoriaus vadovą

Dévèkite apsauginius akinius

Dévékite ausines

Dévékite apsaugines pirštines

Dévékite veido apsauga

Ispėjimas. Nurodo galimą pavojingą situaciją, dėl kurios galimas sunkus arba mirtinas sužalojimas ir (arba) materialinė žala.

Perspėjimas. Nurodo galimą pavojingą situaciją, dėl kurios galimas lengvas arba vidutinis sužalojimas ir (arba) materialinė žala.

Būtina perskaityti ir laikytis

• Bendrieji pramonès saugos ir sveikatos reglamentai, 1910 dalis, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402.
• Šalies ir vietiniai reglamentai

ISPÈJIMAS

• Naudodami įrankį, visada dévėkite gamintojo instrukcijas ir vietinius / šalies standartus atitinkančias asmens saugos priemones.
• Irankio elektrinė sauga užtikrinama tik naudojant originalius „Mirka“ pagrindo diskus.
• Nenaudokite elektrinio jrankio, jeigu esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų.
• Medžiagų saugos duomenų lape (MSDL) perskaitykite apie darbinį paviršių.
• Įrankį naudokite kartu su dulkių nusiurbimo prietaisu. Tinkamas dulkių nusiurbimo prietaisas sumažina pavojingų dulkių kiekį.
• Nesistenkite siekti per toli. Operatorius visada turi tvirtai stovėti ant tvirto pagrindo ir gerai laikyti įrankį.
• Nedėvėkite laisvos aprangos arba papuošalų. Žiūrėkite, kad plaukai, apranga ir pirštins nepatektų prie judančių dalių. Judančios dalys gali įtraukti laisvą aprangą, papuošalus ar ilgus plaukus.
• Jei dirbdami jaučiate fizinį plaštakos / riešo diskomfortą, baikite darbą ir kreipkitės į medikus. Dėl monotoniško darbo, judesio ir ilgalaikės vibracijos poveikio gali būti sužalota plaštaka, riešas ir ranka.
• Nenaudokite elektrinių įrankių sprogiose aplinkose, pvz., kur yra degių skysčių, dujų ar dulkių. Dirbant su elektrinių įrankiu atsiranda kibirkštys, kurios gali uždegti dulkes arba susikaupusius garus.

PERSPÈJIMAS

• Darbo vieta turi būti švari ir gerai apšviesta.
• Visada užtikrinkite, kad ruošinys, kuris bus šlifuojamas, gerai pritvirtintas.
• Prieš keisdami abrazyvą, visada atjunkite maitinimo šaltinį. Įsitikinkite, kad abrazyvas gerai centruotas ir tvirtai pritvirtintas prie disko pagrindo.
• Kai naudojate elektrinį įrankį, vaikai ir pašaliniai asmenys turi laikytis atokiai. Dėl dėmesio blaškymo galite nesuvaldyti įrankio.
• Visada laikykitės darbo saugos. Niekada neneškite, nelaikykite ir nepalikite įrankio be priežiūros, kai prijungtas maitinimo šaltinis.
• Naudodami nelaikykite rankų šalia disko.

Papildomi įspėjimai dėl saugos

• Prieš naudodami ši įrankį perskaitykite visas instrukcijas. Visi operatoriai turi būti išmokyti tinkamai, saugiai naudoti įrankį.
• Visus techninės priežiūros darbus turi atlikti išmokyti darbuotojai. Dėl remonto kreipkitės į įgaliotajį „Mirka“ techninės priežiūros centra.
• Visada naudokite įrankius su liekamosios srovės prietaisu (RCD), kurio nominali liekamoji srovė yra 30 mA ar mažiau.
• Maitinimo lizdas ir jungtis yra ne IEC prietaisų jungtys. Naudokite tik originalų „Mirka“ maitinimo laidą. „Mirka“ maitinimo laidą galima įsigyti iš „Mirka“ prekybos atstovo.
• Reguliariai tikrinkite, ar nesusidėvėjo įrankis, disko pagrindas, maitinimo laidas ir jungtys.
• Kasdien valykite arba keiskite dulkių nusiurbimo prietaiso surinkimo maišelį. Dulkės gali lengvai užsiliepsnoti. Be to, maišelio valymas arba pakeitimas užtikrina optimalų veikimą.
• Visada įsitikinkite, kad elektrinio įrankio specifikacijos atitinka maitinimo šaltinio specifikacijas (V, Hz).
• Jei įrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.

Techniniai duomenys

„Mirka® DEOS“ 353CV 383CV Delta 663CV
Galia 250 W 250 W 250 W
Maitinimo tinklo įtampa	220–240 V kintamoji srovė	220–240 V kintamoji srovė	220–240 V kintamoji srovė
Greitis	5 000–10 000 sūk./min.	5 000–10 000 sūk./min.	5 000–10 000 sūk./min.
Orbita 3,0 mm (1/8 col.) 3,0 mm (1/8 col.) 3,0 mm (1/8 col.)
Disko pagrindo dydis	81 x 133 mm (3 × 5 col.)	70 x 198 mm (3 × 8 col.)	100 × 152 × 152 mm (4 × 6 × 6 col.)
Svoris	0,97 kg (2,1 svar.)	1,0 kg (2,2 svar.)	0,97 kg (2,1 svar.)
Apsaugos klasė	I	I	I

Informacija apie triukšmą ir vibraciją

Vertės išmatuotos pagal EN 62841.

„Mirka® DEOS“	353CV	383CV	Delta 663CV
Garso slėgio lygis (Lpa)	69 dB(A)	71 dB(A)	68 dB(A)
Garso galios lygis (LwA)	80 dB(A)	82 dB(A)	79 dB(A)
Garso matavimo paklaida K	3,0 dB	3,0 dB	3,0 dB
Vibracijos skleidimo vertė ah*	2,6 m/s2	2,6 m/s2	2,6 m/s2
Vibracijos skleidimo paklaida K*	1,5 m/s2	1,5 m/s2	1,5 m/s2

Specifikacijos gali būti pakeistos be išankstinio įspėjimo. Skirtingose rinkose gali būti siūlomi skirtingi modeliai.

* Lentelėje nurodytos vertės yra gautos iš laboratorinių tyrimų, atitinkančių nurodytus kodeksus ir standartus, bet jų nepakanka norint įvertinti pavojų. Tam tikroje darbo vietoje išmatuotos vertės gali būti didesnės už deklaruotasias. Faktinės poveikio vertės ir asmens patiriamo pavojaus arba žalos lygis skiriasi kiekvienoje situacijoje ir priklauso nuo darbo aplinkos, asmens darbo būdo, konkrečios medžiagos, su kuria dirbama, darbo vietos konstrukcijos, poveikio laiko ir naudotojo fizinės būklės. „Mirka Ltd“ neprisiima atsakomybės už pasekmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse: https://osha.europa.eu/en (Europa) arba http://www.osha.gov (JAV)

Tinkamas įrankio naudojimas

Šio šlifuoklio paskirtis – specialiai sukurtu abrazyvu šlifuoti visų rūšių medžiagas: metalą, medieną, akmenį, plastiką ir kt. Nenaudokite šio šlifuoklio jokiems kitiems darbams, išskyrus nurodytuosius, iš pradžių nepasitarę su gamintoju ar gamintojo įgaliotuoju tiekėju. Naudokite tik originalius „Mirka“ disko pagrindus, skirtus optimaliam veikimui užtikrinti. Kiti disko pagrindai gali sumažinti našumą ir dėl jų sustiprės vibracija. Korpuso vėdinimo angos turi būti švarios ir neuždengtos, kad oras cirkuliuotų. Remonto darbus gali atlikti tik įgaliotasis techninės priežiūros centras.

Darbo vietos

Įrankis skirtas naudoti laikant rankose. Įrankį visada rekomenduojama naudoti stovint ant tvirto pagrindo. Jį galima naudoti bet kokioje padėtyje, bet prieš tai operatorius turi atsistoti taip, kad tvirtai laikytų įrankį rankomis ir gerai remtųsi kojomis. Būtina nepamiršti, kad šlifuoklis dėl sukimo momento reakcijos gali išsprūsti iš rankų. Žr. skyrelij „Naudojimo instrukcijos“.

Darbo pradžia

Išpakavę įrankį įsitikinkite, kad jis veikia, yra visos dalys ir nebuvo pažeistas transportuojant. Niekada nenaudokite pažeisto įrankio.

Prieš naudodami patikrinkite, ar disko pagrindas tinkamai pritvirtintas ir priveržtas. Prijunkite maitinimo laidą prie šlifuoklio. Prijunkite maitinimo laidą prie jžeminto lizdo (220–240 V kintamoji srovė, 50/60 Hz).

Kad galėtumėte pasinaudoti maksimalia šio įrankio galia, rekomenduojama jį naudoti su „Mirka“ dulkių nusiurbimo prietaisu (ar kitu tinkamu dulkių nusiurbimo prietaisu) ir „Mirka“ tinklinio šlifavimo gaminiais. „Mirka“ šlifuoklių, tinklinio šlifavimo gaminių ir „Mirka“ dulkių nusiurbimo prietaisų derinimas yra „Mirka“ šlifavimo be dulkių sprendimų pagrindas.

Šlifuoklio maitinimo laidas prijungiamas prie maitinimo šaltinio dulkių nusiurbimo prietaiso priekyje. Prijungus šlifuoklio maitinimo laidą prie dulkių nusiurbimo prietaiso lizdo, galima naudoti dulkių nusiurbimo prietaiso automatinio paleidimo funkciją.

Naudojimo instrukcijos

• Irankis skirtas naudoti laikant rankose. Irankj galima naudoti bet kurioje padėtyje. Pastaba! Paleidus galima šlifuoklio reakcija dėl sukimo momento.
• Isitikinkite, kad šlifuoklis išjungtas. Pasirinkite tinkamą abrazyvą ir pritvirtinkite jį prie disko pagrindo. Įsitikinkite, kad abrazyvas yra disko pagrindo centre. Kad veiktų optimaliai, šį įrankį rekomenduojame naudoti su kitais „Mirka” gaminiais ir priedais.
• Junkite šlifuoklj, paspausdami jjungimo / išjungimo mygtuką (1 pav.). Šlifuoklio šviesos diodas (dešinysis) užsidega žalia spalva.
• Dabar šlifuoklj galima paleisti paspaudžiant svirtj.
• Reguliuojant svirties padėtį, greitį galima reguliuoti nuo 5 000 iki maksimalių sūkių per minutę.
• Maksimalų sūkių per minutę skaičių galima reguliuoti spaudžiant mygtukus RPM+ arba RPM– (žr. 1 pav.). Sūkių per minutę skaičių galima nustatyti ties 5 000, 6 000, 7 000, 7 500, 8 000, 9 000 ir 10 000 sūk./min.
• Įrankį galima naudoti dviem greičio valdymo režimais. Numatytuoju režimu greitį galima reguliuoti tiesiškai, keičiant svirties padėtį. Kitu režimu veikiančio įrankio greitis būna pastovus (nustatytas maks. sūkių per minutę skaičius). Įrankio valdymo režimai perjungiami vienu metu spaudžiant mygtukus RPM+ ir RPM−.
• Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį įjunkite. Prieš sustabdydami įrankį visada atitraukite jį nuo darbinio paviršiaus.
• Baigę šlifuoti, išjunkite šlifuoklį paspausdami ijungimo / išjungimo mygtuką. Šlifuoklio šviesos diodas (dešinysis) išsijungia.

„Bluetooth“

Šiame įrankyje veikia „Bluetooth®“ mažos energijos technologija, todėl galima prisijungti prie programos, kurią naudojant galima pasiekti papildomas įrankio funkcijas. Jei reikia daugiau informacijos apie programos funkcijas ir norite sužinoti, ar ji veikia jūsų šalyje, apsilankykite adresu www.mirka.com.

Aktyvinkite „Bluetooth“ funkcija savo „Mirka® DEOS“ jrankyje, kaip nurodyta toliau.

1. Prijunkite maitinimo laidą prie maitinimo tinkło lizdo.
2. Paspauskite ir laikykite paspaudę mygtuką rpm+, kol jjungiate įrankį jjungimo / išjungimo mygtuku.
3. Užsidega kairysis šviesos diodas (žalias); tai reiškia, kad „Bluetooth“ funkcija aktyvi.
4. „Bluetooth“ funkcija išjungiama, kai įrankis atjungiamas nuo maitinimo tinklo lizdo.

PASTABA! Jei programa nejdiegta arba neveikia jūsų šalyje, „Bluetooth“ funkcija nebus aktyvinta.

Žodinis ženklas „Bluetooth®“ ir logotipai yra registruotieji prekių ženklai, priklausantys „Bluetooth SIG, Inc.“„Mirka Ltd“ šiuos ženklus naudoja pagal licenciją. Kiti prekių ženklai ir prekių pavadinimai yra atitinkamų savininkų nuosavybė.

Techninė priežiūra

Prieš atlikdami techninę priežiūrą visada atjunkite nuo maitinimo šaltinio! Naudokite tik originalias „Mirka“ atsargines dalis!

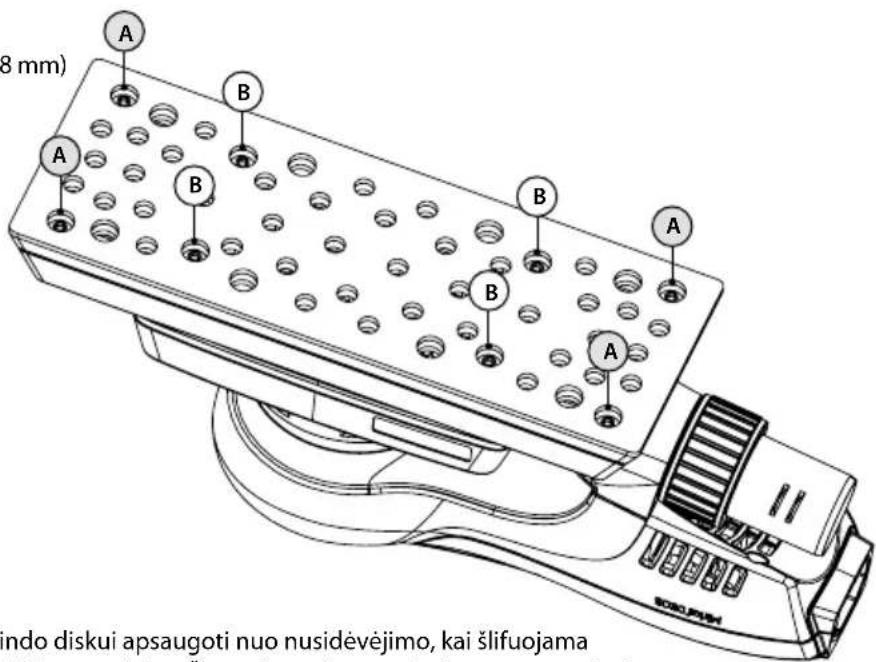

Disko pagrindo keitimas

Disko pagrindas tvirtinamas 8 varžtais.

A = 8 mm (kai pagrindo dydis tik 70 × 198 mm)

B = 16 mm

Nuèmimas

1. Apverskite jrankj dugnu aukštyn.
2. Išimkite 4 varžtus (A).
3. Išimkite 4 varžtus (B).
4. Nuimkite disko pagrindą.

Idėjimas

1. Idėkite naują pagrindą.
2. Idékite 4 varžtus (B).
3. Idékite 4 varžtus (A).
4. Galiausiai priveržkite visus 8 varžtus.

Pagrindo apsauga

„Mirka“ pagrindo apsaugos skirtos pagrindo diskui apsaugoti nuo nusidėvėjimo, kai šlifuojama stipriai ir nepertraukiamai naudojant tinklinius gaminius. Šios nebrangios pagrindo apsaugos, dedamos tarp pagrindo disko ir šlifavimo disko, turi būti reguliariai keičiamos. Naudojant pagrindo apsaugas pailginama pagrindo disko naudojimo trukmė.

Tolesné techniné priežiūra

Techninę priežiūrą visada turi atlikti išmokyti darbuotojai. Kad galiotų įrankio garantija ir būtų užtikrinta optimali įrankio sauga ir veikimas, techninę priežiūrą turi atlikti įgaliotasis „Mirka“ techninės priežiūros centras. Norėdami sužinoti, kur yra artimiausias įgaliotasis „Mirka“ techninės priežiūros centras, kreipkitės į„Mirka“ klientų aptarnavimo skyrių arba „Mirka“ prekybos atstovą.

Trikčių šalinimo vadovas

Požymis Galima priežastis Sprendimas
Šlifuoklio šviesos diodas (dešinysis) mirksi raudonai ir žaliai.	Prijungta prie netinkamos įtampos maitinimo tinklo lizdo.	Prijunkite šlifuoklj prie maitinimo tinklo lizdo, atitinkančio nominaliają įrankio įtampą.
Įjungus nešviečia šlifuoklio šviesos diodas (dešinysis).	Maitinimo laidas gali būti netinkamai prijungtas prie šlifuoklio arba maitinimo tinklo lizdo.	Prijunkite jį tinkamai.
Šlifuoklio šviesos diodas (dešinysis) šviečia raudonai, o šlifuoklis veikdamas sulėtėja iki 5 000 sūk./min.	Šlifuoklis pernelyg įkaito. Ilgalaikė apkrova yra per didelė.	Kuriam laikui sumažinkite šlifuoklio apkrovą ir jis vėl pagreitės.
Šlifuoklio šviesos diodas (dešinysis) šviečia raudonai, o sūkių per minutę skaičius šiek tiek sumažėja.	Trumpalaikė apkrova yra per didelė.	Sumažinkite apkrovą ir šviesos diodo (dešinysis) spalva automatiškai pasikeis į žalią.
Šlifuoklis nustojo veikti, o šviesos diodas (dešinysis) šviečia raudonai.	Dėl aukštos temperatūros įrankis veikia saugos režimu.	Palaukite, kol įrankis atvės.

Utilizavimo informacija

PAVOJUS

Senų prietaisų utilizavimo rekomendacijos. Nutraukite senų elektrinių įrankių maitinimo laidą, kad jų nebūtų įmanoma įjungti. Tik ES šalims. Neišmeskite elektrinių įrankių kartu su buitinėmis atliekomis. Pagal Europos Sąjungos direktyvas 2011/65/ES, 2015/863/ES ir 2012/19/ES dėl elektros ir elektroninės įrangos atliekų bei jas įgyvendinančius nacionalinius teisės aktus elektrinius įrankius, kurių eksploatacijos laikas baigėsi, reikia surinkti atskirai ir atiduoti į aplinką saugančią perdirbimo įmonę.
