Type de produit	Batterie d'extension
Marque	BLUETTI
Modèle	B230
Capacité	2 048 Wh (40 Ah)
Type de batterie	LiFePO4
Tension nominale	51,2 V CC
Dimensions	420 x 280 x 227,5 mm
Poids net	21,8 kg
Température de charge	0 à 40 °C
Température de décharge	-20 à 40 °C
Température de stockage	-20 à 40 °C
Humidité ambiante	10-90 %
Sortie USB-A	1× USB-A QC3.0, 3,6-12 V CC, 3 A, 18 W
Sortie USB-C	1× USB-C PD, 5-15 V CC, 3 A / 20 V CC, 5 A, 100 W max
Sortie allume-cigare	1× 12 V CC / 10 A
Entrée adaptateur secteur	100-240 V CA, 50/60 Hz, 7,5 A max, sortie 58,8 V CC, 7-8 A
Entrée solaire (via D050S)	MPPT 12-60 V CC, 500 W max, 10 A max
Port batterie d'extension	1× pour connexion à AC200MAX (58,8 V CC)
Recharge et décharge simultanées	Prise en charge
Compatibilité	Station d'énergie AC200MAX
Affichage de la capacité	Voyant LED à 5 segments (0-20-40-60-80-100 %)
Entretien et stockage	Recharger à 80 % tous les 3 à 6 mois pour prolonger la durée de vie
Sécurité	BMS intégré, protection contre surchauffe, surintensité, court-circuit

FOIRE AUX QUESTIONS - B230 BLUETTI

Comment allumer ou éteindre la batterie d'extension B230 ?

Pour allumer, appuyez longuement sur le bouton d'alimentation jusqu'à ce que le voyant s'allume. Pour éteindre, maintenez le bouton enfoncé pendant 2 secondes jusqu'à ce que le voyant s'éteigne.

Comment connecter la B230 à la station AC200MAX ?

Allumez la B230, appuyez sur le bouton (a) de l'AC200MAX, branchez le câble de connexion au port batterie, puis poussez l'interrupteur (b) vers l'avant pour verrouiller la connexion. La B230 supporte le remplacement à chaud.

Puis-je charger et décharger la B230 en même temps ?

Oui, la B230 prend en charge la recharge et la décharge simultanées. Vous pouvez, par exemple, charger la batterie via l'adaptateur tout en alimentant un appareil via les ports USB ou allume-cigare.

Quelle est la capacité de la batterie et combien de temps faut-il pour la recharger ?

La capacité est de 2 048 Wh. Avec l'adaptateur secteur (500 W), le temps de charge est d'environ 4,6 à 5,1 heures. Avec des panneaux solaires via le D050S (500 W max), le temps dépend de l'ensoleillement.

Comment stocker la B230 à long terme ?

Pour prolonger la durée de vie de la batterie, nous recommandons de la charger à 80 % de sa capacité tous les 3 à 6 mois. Évitez une décharge excessive, car elle endommagerait la batterie.

Que signifie le voyant LED de capacité ?

Le voyant LED comporte 5 segments indiquant la capacité restante : 0 %, 20 %, 40 %, 60 %, 80 % et 100 %. Le nombre de segments allumés correspond au pourcentage approximatif.

Puis-je utiliser des câbles ou chargeurs tiers avec la B230 ?

Pour des raisons de sécurité, utilisez uniquement les chargeurs et câbles d'origine fournis par BLUETTI. L'utilisation d'accessoires tiers peut annuler la garantie et endommager l'équipement.

Comment mettre à jour le firmware de la B230 ?

Vous pouvez effectuer une mise à jour over-the-air (OTA) via l'application BLUETTI, une fois la B230 connectée à l'AC200MAX. L'application permet de mettre à jour les microprogrammes ARM, DSP, IoT, BMS, etc.

Comment faire valoir la garantie de la B230 ?

Reportez-vous à la carte de garantie fournie avec le produit. Elle détaille les conditions et la procédure à suivre. Conservez précieusement ce document.

Quelles sont les précautions de sécurité à respecter ?

Ne placez pas la batterie près de sources de chaleur, n'utilisez pas en milieu humide, assurez une ventilation adéquate, ne mettez rien sur le dessus, et tenez-la hors de portée des enfants. En cas d'incendie, utilisez un extincteur à poudre sèche.

MODE D'EMPLOI B230 BLUETTI

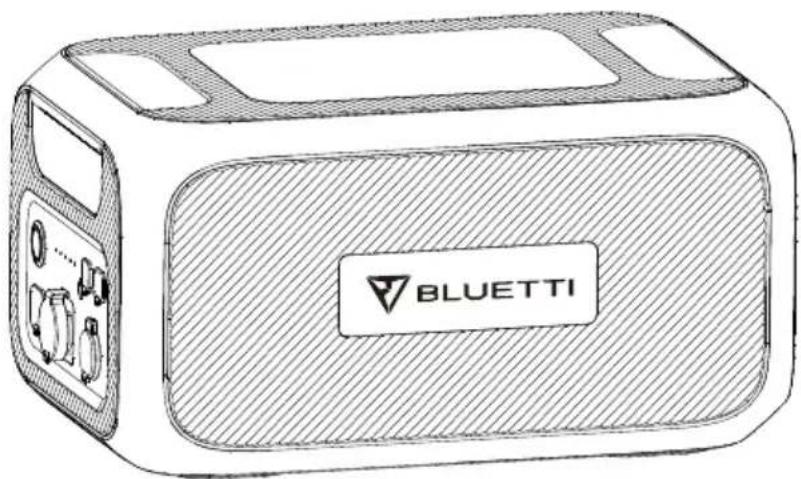

Batterie d'extension B230

Veuillez lire ce manuel avant d'utiliser l'équipement et suivre les instructions qu'il contient. Conservez-le pour vous y référer ultérieurement.

Manuel d'utilisation

Veuillez lire ce manuel avant d'utiliser l'équipement et suivre les instructions qu'il contient. Conservez-le pour vous y référer ultérieurement.

Table des matières

1. COURTE INTRODUCTION....01
2. ABRÉVIATIONS 01
3. CONSIGNES DE SÉCURITÉ....01
4. APPLICATION BLUETTI....02
5. CONTENU 03
6. POUR COMMENCER....05
7. FONCTIONNALITÉS....05
8. RECHARGE 06
9. AC200MAX + BATTERIE SUPPLÉMENTAIRE B230...08
10. SPÉCIFICATIONS TECHNIQUES 09
11. FAQ (Foire Aux Questions) 10
12. DÉCLARATION....10

1. COURTE INTRODUCTION

Le bloc-batterie d'extension B230 a une capacité de 2 048 Wh et est compatible avec la station d'énergie BLUETTI AC200MAX. La configuration AC200MAX + B230 peut être un centre d'alimentation de secours pour faire fonctionner vos appareils essentiels à la maison ou en voyage. Avec suffisamment de panneaux solaires, vous pouvez même vivre hors réseau en voyage.

2. ABRÉVIATIONS

● BMS : système de gestion de la batterie
- SOC : état de charge
● CA : courant alternatif
- CC : courant continu
● PV : recharge par panneaux solaires (photovoltaïques)
- Réseau : alimentation domestique fournie par le service public
- DoD : profondeur de décharge

3. CONSIGNES DE SÉCURITÉ

- NE placez PAS la batterie d'extension à proximité de sources de chaleur. Il est interdit de placer l'équipement dans un environnement contenant des gaz inflammables, explosifs ou de la fumée. Il est également interdit d'utiliser l'équipement dans cet environnement.

- Seul du personnel autorisé peut remplacer la batterie interne ou tout autre composant de l'équipement. Aucun composant ne peut être réparé par l'utilisateur final.

- N'utilisez PAS l'équipement dans des conditions humides. Si l'équipement est mouillé, veuillez le laisser sécher complètement avant de l'utiliser.

- Veuillez assurer une ventilation adéquate pendant l'utilisation et ne pas obstruer les ouvertures du ventilateur. Une ventilation inadéquate peut causer des dommages permanents à l'équipement.

- NE placez RIEN sur la surface supérieure de la batterie d'extension lors de l'utilisation ou du stockage. NE déplacez PAS l'unité pendant son fonctionnement, car les vibrations et les chocs soudains peuvent conduire à de mauvaises connexions avec le matériel à l'intérieur.

• Avertissement : N'insérez PAS de corps étrangers dans les ports de la B230. Veuillez l'utiliser avec précaution et la tenir hors de portée des enfants.
• En cas d'incendie, seul un extincteur à base de poudre sèche est adapté au produit.
• Pour des raisons de sécurité, veuillez utiliser uniquement le chargeur et les câbles d'origine conçus pour l'équipement. Nous ne pouvons pas être tenus responsables des dommages causés par des équipements tiers. La garantie peut s'en trouver invalidée.

4. APPLICATION BLUETTI

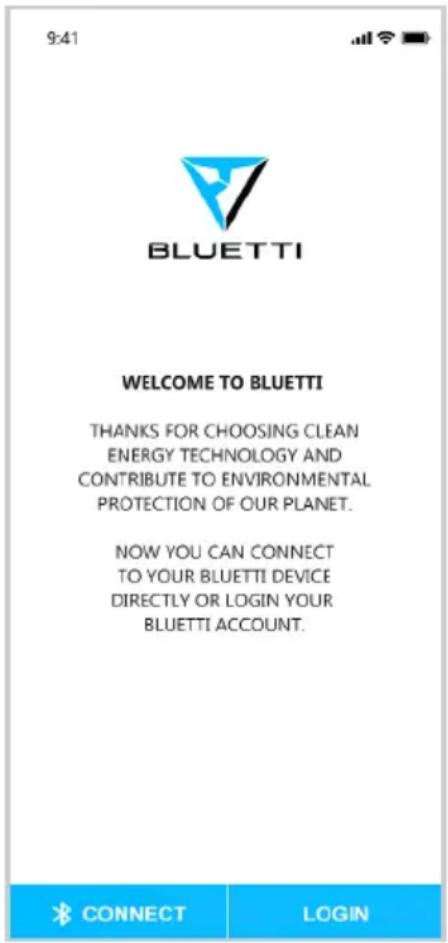

Avec l'application BLUETTI, la capacité restante de l'unité B230 peut être visualisée via Bluetooth ou sur l'écran tactile de l'AC200MAX, si celle-ci est connectée à la B230.

9:41 BLUETTI WELCOME TO BLUETTI THANKS FOR CHOOSING CLEAN ENERGY TECHNOLOGY AND CONtribute TO ENVIRONMENTAL PROTECTION OF OUR PLANET. NOW YOU CAN CONNECT TO YOUR BLUETTI DEVICE DIRECTLY OR LOGIN YOUR BLUETTI ACCOUNT.

5. CONTENU

Accessoires standard

Numéro Catégorie Quantité
1	Batterie d'extension B230	1
2	Câble de connexion de batterie d'extension (P090D)Pour connecter une batterie d'extension.Il permet de connecter la B230 avec l'AC200MAX.	1
3	Manuel d'utilisationVeuillez lire ce manuel avant d'utiliser l'équipement et suivre les instructions qu'il contient. Conservez-le pour vous y référer ultérieurement.	1
4	Carte de garantieVeuillez conserver soigneusement cette carte de garantie.	1
5	Certificat de qualité (QC PASS)	1

Accessoires supplémentaires à acheter
En vente sur BLUETTIPOWER.COM

Type Catégorie
Câble en option	Adaptateur
	Kit de charge D050S(comprenant l'unité D050S, le câble de charge PV,le câble de charge pour voiture)
	Câble de charge au plomb D050S
	Port allume-cigare vers DC5521prend en charge les appareils dotés d'un port d'entréeDC5521, tels que les routeurs, les appareils photo,les ordinateurs portables, etc.DC5521 Sortie: 12V=3A 36W Max.
	P090D-7909Permet de connecter la B230/B300 avec l'EB120,l'EB150, l'EB180, l'EB240
	P090D-XT90, XT90-aviationPermet de connecter la B230/B300 avec l'AC200/P,l'AC200MAX, l'EB200/P, la PS200A
	P090D-MC4Permet de connecter la B230/B300 avec l'EP500Pro

6. POUR COMMENCER

• Mise sous tension : appuyez longuement sur le bouton d'alimentation. Le voyant du bouton d'alimentation s'allume.
• Mise hors tension : maintenez enfoncé le bouton d'alimentation pendant 2 secondes. Le voyant LED du bouton d'alimentation s'éteint.

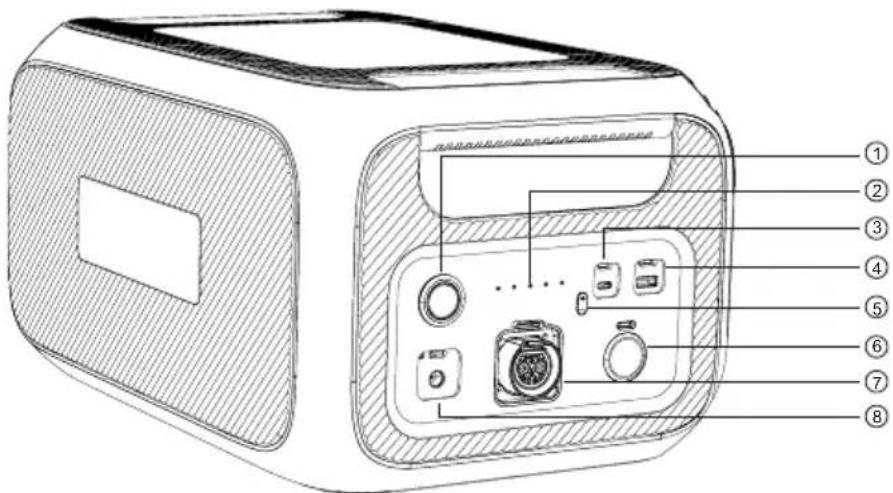

7. FONCTIONNALITÉS

01 Bouton d'alimentation

Appuyez sur ce bouton pour allumer/éteindre l'unité.

02 Voyant LED de capacité

Indique la capacité restante de l'unité (0-20-40-60-80-100 %)

03 USB-C

Peut être utilisé avec un câble USB-C vers USB-C pour charger la plupart des appareils du marché tels qu'un Pixel Phone, un Macbook Pro à 100 W max.

04 Port de sortie USB-A

Prend en charge le protocole QC3.0.

05 Bouton CC

Appuyez sur ce bouton pour activer/désactiver la sortie CC.

06 Port allume-cigare

Port de sortie pour les appareils dotés d'une prise correspondante, tels que les aspirateurs ou les mini-frigos pour véhicule.

07 Port pour batterie d'extension

Pour connecter la B230 avec l'AC200MAX.

08 Port d'entrée

Pour charger la B230 à l'aide d'un adaptateur. Pour la charge voiture ou une alimentation solaire supplémentaire à l'aide de l'amplificateur D050S.

8. RECHARGE

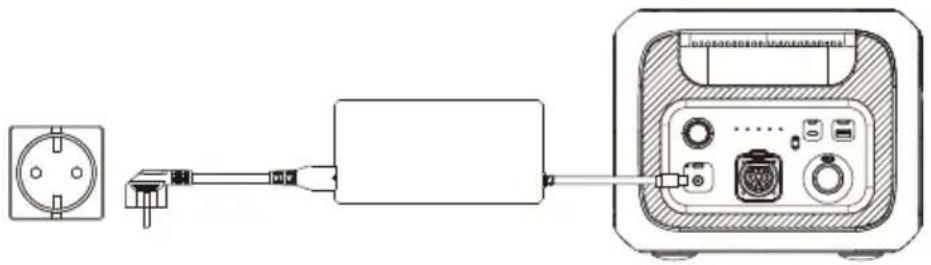

Charge CA (par défaut)

(recharge de la B230 à l'aide de l'adaptateur)

Temps de charge estimé : 2 048 Wh / 500 W (adaptateur) + (0,5 - 1 h de charge de maintien) = 4,6-5,1 h pour charger complètement la B230 avec l'adaptateur uniquement.

Durée de fonctionnement estimée : 2 048 Wh / 96 W (MacBookPro) x 0,9 (DoD) x 0,9 (η) = 17 fois.

DoD correspond à la profondeur de décharge.

η indique l'efficacité.

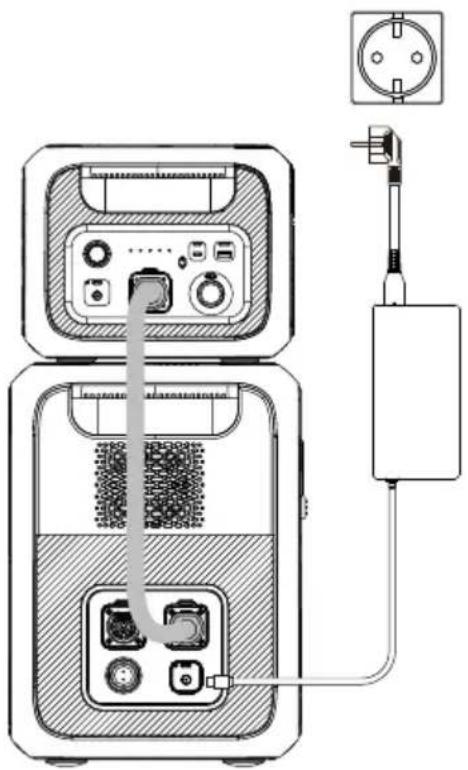

Recharge par extension 01

(Recharge de l'AC200MAX par adaptateur)

SOC-A : la capacité restante de l'AC200MAX

SOC-B : la capacité restante du bloc-batterie B230

Lorsque SOC-A = SOC-B, les deux unités seront chargées simultanément. Lorsque SOC-A < SOC-B, l'AC200MAX sera d'abord chargée par toutes les sources d'alimentation du système de fusion de capacité jusqu'à ce que SOC-A = SOC-B, puis les deux unités seront chargées simultanément. Lorsque SOC-A > SOC-B, seule l'AC200MAX sera rechargée.

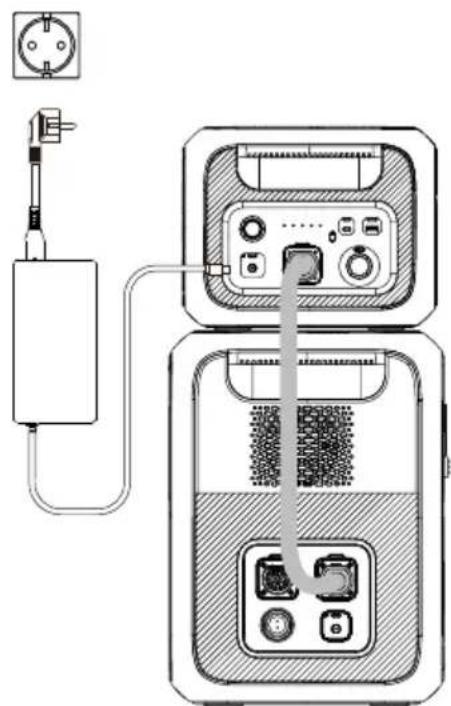

Recharge par extension 02

(adaptateur sur la B230)

Lorsque SOC-A = SOC-B, les deux unités seront chargées simultanément. Lorsque SOC-A < SOC-B, la B230 sera chargée par une source d'alimentation extérieure (par exemple, un adaptateur), l'AC200MAX sera chargée par la B230.

Lorsque SOC-A > SOC-B, l'unité B230 sera d'abord chargée par toutes les sources d'alimentation du système de fusion de capacité jusqu'à ce que SOC-B = SOC-A, puis les deux unités seront chargées simultanément.

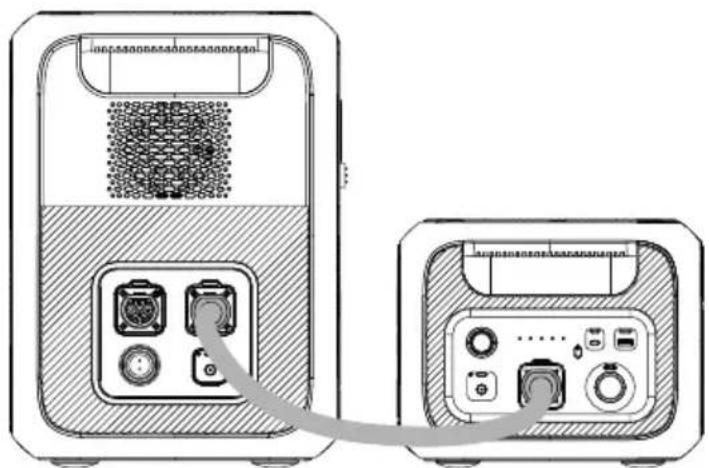

9. AC200MAX + BATTERIE(S) SUPPLÉMENTAIRE(S) B230

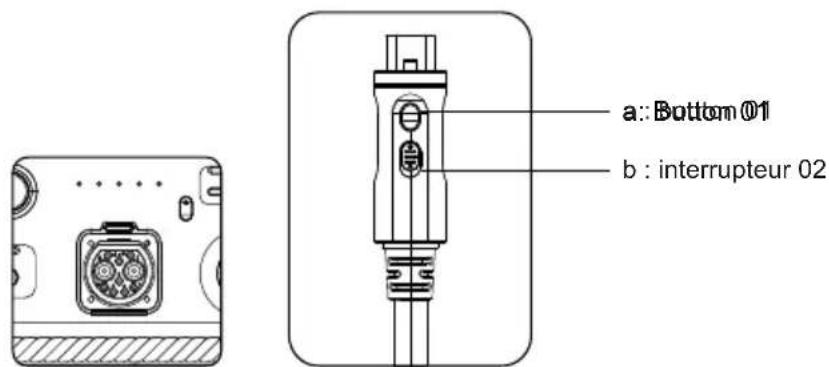

Étape 1 : allumez/éteignez la B230.

Étape 2 : appuyez sur le bouton (a) et branchez le câble de connexion de batterie d'extension au port de batterie de l'AC200MAX.

Étape 3 : poussez vers l'avant l'interrupteur (b) pour verrouiller la connexion.

a:: Bottom 01 b : interrupteur 02

(Installation facile de la batterie d'extension avec possibilité de remplacement à chaud.)

(AC200MAX avec 2x B230 = 6 144 Wh)

10. SPÉCIFICATIONS TECHNIQUES

Spécifications générales
Numéro de modèle B230
Poids net 21,8 kg
Dimensions 420 x 280 x 22	7,5 mm
Température de charge De	0 à 40 °C
Température de décharge De	-20 à 40 °C
Température de stockage De	-20 à 40 °C
Humidité ambiante de l'environnement de travail	10-90 %
Capacité 2 048 Wh (40 Ah)
Type de batterie LiFePO4
Tension standard de la batterie	51,2 V CC
Sortie CC
1× port allume-cigare 12 V	CC/10 A
1× USB-A 3,6-12 V CC, 3 A, 18 W
1× USB-C	5-15 V CC, 3 A ;20 V CC, 5 A, 100 W
Adaptateur
Entrée CA 100-240 V CA, 5	0/60 Hz, 7,5 A max.
Sortie CC 58,8 V CC, 7-8 A
Alimentation solaire (D050S)
Tension limite MPPT (unique)	12-60 V CC
Puissance d'entrée max. 5	00 W max.
Intensité d'entrée max.	10 A max.
Sortie CC	16-60 V CC, 8,2 A max.
1x port pour batterie d'extension
Spécifications	58,8 V CC

11. FAQ (Foire Aux Questions)

- Comment faire valoir la garantie ?

Veuillez vous reporter à la carte de garantie qui vous a été remise lors de l'achat du produit.

- L'unité peut-elle être mise à niveau ?

Vous pouvez effectuer une mise à niveau over-the-air du microprogramme (ARM, DSP, IoT, BMS, etc.) en ligne via l'application BLUETTI, une fois que vous avez connecté la B230 avec l'AC200MAX.

- Permet-elle la recharge et la décharge simultanées ?

Oui, la B230 prend en charge la recharge et la décharge simultanées.

- Comment stocker la B230 ?

Nous recommandons de la charger à 80 % de sa capacité tous les 3 à 6 mois pour prolonger la durée de vie de la batterie. Une décharge excessive endommagerait la batterie.

12. DÉCLARATION

• Des modifications, par exemple de l'aspect extérieur ou des spécifications, peuvent être apportées sans préavis, en raison de la disponibilité des fournitures matérielles ou des améliorations matérielles du produit au fil du temps.
• BLUETTI ne peut être tenu responsable de tout dommage causé par un cas de force majeure tel qu'un incendie, un typhon, une inondation, un tremblement de terre ou une négligence intentionnelle de l'utilisateur, un mauvais usage ou d'autres conditions anormales.
• Aucun dédommagement n'est exigible en cas d'utilisation d'adaptateurs et d'accessoires non standard.
• Cette unité n'est pas adaptée à une utilisation avec des équipements et machines liés à :

la sécurité personnelle, comme les dispositifs d'énergie atomique, les dispositifs aérospatiaux, les dispositifs médicaux d'urgence, etc., ou tout équipement ou machine nécessitant des sources d'alimentation extrêmement fiables. Nous ne pouvons pas être tenus responsables des accidents, incendies, actions fautives ou négligences qui, causés par de tels équipements ou machines, peuvent entraîner des dommages.
