Type de produit	Batterie d'extension pour générateur solaire
Marque	BLUETTI
Modèle	B300
Capacité de la batterie	3 072 Wh (extensible jusqu'à 12 288 Wh avec plusieurs B300)
Type de batterie	LiFePO4 (phosphate de fer lithié)
Tension standard de la batterie	51,2 V CC
Dimensions (L x P x H)	520 x 320 x 266 mm
Poids net	36,1 kg
Température de charge	0 à 40 °C
Température de décharge	-20 à 40 °C
Température de stockage	-20 à 40 °C
Humidité ambiante de travail	10-90 %
Sorties disponibles	1x allume-cigare 12V/10A, 1x USB-C PD3.0 100W, 1x USB-A QC3.0 18W, 2x ports batterie (extension)
Entrée photovoltaïque (PV)	12-60 V CC, 200 W max, 10 A max
Entrée CA (via adaptateur T500)	500 W max, 58,8 V CC, 8 A
Recharge en voiture	12/24 V CC, 8,2 A, 196,8 W max
Temps de charge CA estimé	6,6 à 7,1 h (avec adaptateur T500)
Compatibilité	BLUETTI AC200MAX, AC300, AC200P
Fonctionnalités spéciales	Charge pass-through pour sorties CC, double charge (solaire + CA), mise à niveau OTA via application BLUETTI
Sécurité	BMS intégré (gestion de batterie), protection contre surtensions, surchauffe, court-circuit
Accessoires inclus	Câble de fusion de capacité (P090D), câble d'entrée PV (MC4-XT90), manuel d'utilisation, carte de garantie, certificat de qualité
Entretien et stockage	Charger à 50-70 % avant stockage ; décharge/charge complète tous les 3-6 mois ; nettoyer avec chiffon sec non abrasif
Garantie	Voir carte de garantie fournie

FOIRE AUX QUESTIONS - B300 BLUETTI

Comment faire valoir la garantie du B300 ?

Veuillez vous reporter à la carte de garantie fournie avec le produit lors de l'achat. Conservez-la soigneusement.

L'unité B300 peut-elle être mise à niveau ?

Oui, vous pouvez effectuer une mise à niveau over-the-air du microprogramme (ARM, DSP, IoT, BMS, etc.) via l'application BLUETTI lorsque la B300 est connectée à l'AC300.

Le B300 permet-il une recharge et une décharge simultanées ?

Oui, l'unité prend en charge la recharge pass-through : vous pouvez utiliser les sorties CC tout en rechargeant la batterie.

Puis-je utiliser des panneaux solaires tiers pour charger le B300 ?

Oui, à condition qu'ils utilisent des connecteurs MC4 et que la tension de sortie combinée soit comprise entre 12 V et 60 V, avec une puissance maximale de 200 W.

Quelle est la capacité maximale que je peux obtenir avec plusieurs B300 ?

Avec l'AC300, vous pouvez connecter jusqu'à 4 B300 pour une capacité totale de 12 288 Wh (12,3 kWh). Avec l'AC200MAX, jusqu'à 2 B300 pour 8 192 Wh.

Comment connecter plusieurs B300 à l'AC300 ?

Utilisez le câble de fusion de capacité (P090D) pour relier chaque B300 au port batterie de l'AC300. Verrouillez les connecteurs en appuyant sur le bouton. L'AC300 détecte automatiquement les batteries.

Quels appareils puis-je alimenter via les sorties du B300 ?

La sortie allume-cigare (12V/10A) peut alimenter des accessoires voiture ; le USB-C (100W) charge des ordinateurs portables et smartphones ; le USB-A (18W) charge des appareils compatibles QC3.0.

Comment recharger rapidement le B300 ?

Utilisez la double charge : combinez une entrée solaire (jusqu'à 200W) et l'adaptateur secteur T500 (500W) pour un temps de charge estimé de 4,9 à 5,4 heures.

Quelles sont les précautions de sécurité importantes pour le B300 ?

Ne placez pas l'unité près de sources de chaleur, n'obstruez pas les ventilations, n'insérez pas d'objets dans les ports, utilisez uniquement des accessoires d'origine, et en cas d'incendie, utilisez un extincteur à poudre sèche.

Comment stocker le B300 à long terme ?

Éteignez l'unité et chargez-la à 50-70 % de sa capacité. Tous les 3 à 6 mois, déchargez et rechargez complètement pour maintenir la batterie en bon état. Stockez dans un environnement propre et sec, hors de portée des enfants.

MODE D'EMPLOI B300 BLUETTI

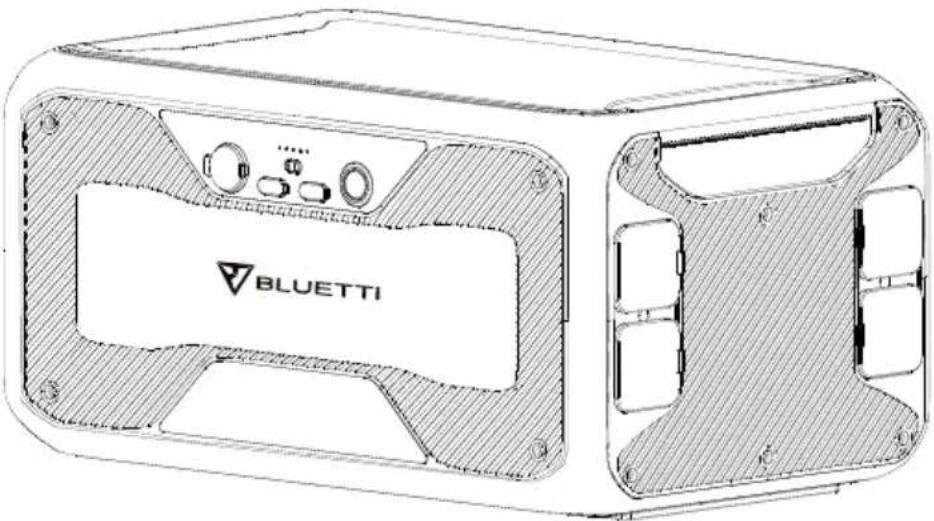

Batterie d'extension B300

Veuillez lire ce manuel avant d'utiliser l'équipement et suivre les instructions qu'il contient. Conservez-le pour vous y référer ultérieurement.

Manuel d'utilisation

Veuillez lire ce manuel avant d'utiliser l'équipement et suivre les instructions qu'il contient. Conservez-le pour vous y référer ultérieurement.

Table des matières

1. COURTE INTRODUCTION....01
2. ABRÉVIATIONS 01
3. CONSIGNES DE SÉCURITÉ....01
4. APPLICATION BLUETTI....02
5. CONTENU 03
6. POUR COMMENCER....05
7. FONCTIONNALITÉS....05
8. RECHARGE 06
9. CONNEXION AC300 + BATTERIE SUPPLÉMENTAIRE B300 07
10. CONNEXION AC200MAX + BATTERIE SUPPLÉMENTAIRE B300 09
11. SPÉCIFICATIONS TECHNIQUES ...... 10
12. FAQ (Foire Aux Questions) 11
13. STOCKAGE ET ENTRETIEN....12
14. DÉCLARATION....12

1. COURTE INTRODUCTION

Présentation

Le bloc-batterie d'extension, B300, a une capacité de 3 072 Wh et est compatible avec les BLUETTI AC200MAX, AC300, et AC200P. L'AC200MAX peut prendre en charge jusqu'à deux blocs-batteries B300 pour atteindre une capacité de 8 192 Wh. Si vous avez l'intention d'utiliser l'AC300 avec la B300, sachez que vous pouvez doubler la puissance et la capacité de sortie en connectant jusqu'à deux B300 en même temps avec le boîtier à phase divisée (P030A) ! Bénéficiez d'une puissance continue de 6 000 W, d'une capacité totale de 24,6 kWh et d'une capacité d'entrée solaire révolutionnaire de 10,4 kW ! Cette configuration peut servir de centre d'alimentation de secours et faire fonctionner les appareils essentiels de votre maison pendant plus d'une semaine. Avec suffisamment de panneaux solaires, vous pouvez même faire fonctionner toute votre maison, hors réseau, indéfiniment.

2. ABRÉVIATIONS

● BMS : système de gestion de la batterie
● MPPT : poursuite des points de puissance maximale
- CC : courant continu
● PV : recharge par panneaux solaires (photovoltaïques)
- Réseau : alimentation domestique fournie par le service public
●T500 : adaptateur supplémentaire de 500 W
- DoD : profondeur de décharge

3. CONSIGNES DE SÉCURITÉ

• NE placez PAS la batterie d'extension à proximité de sources de chaleur. Il est interdit de placer l'équipement dans un environnement contenant des gaz inflammables, explosifs ou de la fumée. Il est également interdit d'utiliser l'équipement dans cet environnement.
• Seul du personnel autorisé peut remplacer la batterie interne ou tout autre composant de l'équipement. Aucun composant ne peut être réparé par l'utilisateur final.
• N'utilisez PAS l'équipement dans des conditions humides. Si l'équipement est mouillé, veuillez le laisser sécher complètement avant de l'utiliser.

• Veuillez assurer une ventilation adéquate pendant l'utilisation et ne pas obstruer les ouvertures du ventilateur. Une ventilation inadéquate peut causer des dommages permanents à l'équipement.

• NE placez RIEN sur la surface supérieure de la batterie d'extension lors de l'utilisation ou du stockage.

• NE déplacez PAS l'unité pendant son fonctionnement, car les vibrations et les chocs soudains peuvent conduire à de mauvaises connexions avec le matériel à l'intérieur.
• Avertissement : N'insérez PAS de corps étrangers dans les ports de la B300. Veuillez l'utiliser avec précaution et la tenir hors de portée des enfants.
• En cas d'incendie, seul un extincteur à base de poudre sèche est adapté au produit.
• Pour des raisons de sécurité, veuillez utiliser le chargeur et les câbles d'origine conçus pour l'équipement. Nous ne pouvons pas être tenus responsables des dommages causés par des équipements tiers. La garantie peut s'en trouver invalidée.

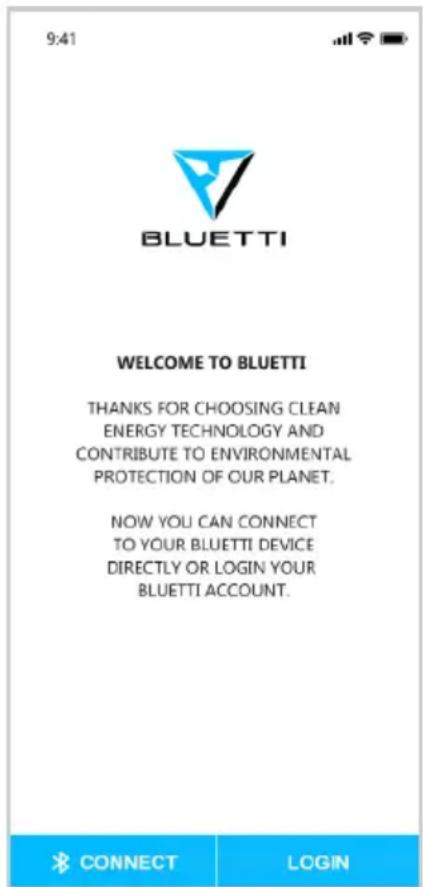

4. APPLICATION BLUETTI

9:41 BLUETTI WELCOME TO BLUETTI THANKS FOR CHOOSING CLEAN ENERGY TECHNOLOGY AND CONtribute TO ENVIRONMENTAL PROTECTION OF OUR PLANET. NOW YOU CAN CONNECT TO YOUR BLUETTI DEVICE DIRECTLY OR LOGIN YOUR BLUETTI ACCOUNT.

Avec l'application BLUETTI, la capacité restante de l'unité B300 peut être visualisée à distance uniquement lorsque la B300 est connectée à l'AC300/AC200MAX.

Veuillez vous reporter au manuel d'utilisation de l'AC300/AC200MAX pour de plus amples informations.

5. CONTENU

Accessoires standard

Numéro Catégorie Quantité
1	Bloc-batterie B300	1
2	Câble de fusion de capacité (P090D)Permet de connecter la B300 au port de batterie de l'AC300 ou de l'AC200MAX pour étendre la capacité	1
3	Câble d'entrée PV(MC4 - XT90) (10 A, 200 W max.)Recharge de la B300 à l'aide de panneaux solaires comportant des ports MC4.	1
4	Manuel d'utilisationVeuillez lire ce manuel avant d'utiliser l'équipement et suivre les instructions qu'il contient. Conservez-le pour vous y référer ultérieurement.	1
5	Carte de garantieVeuillez conserver soigneusement cette carte de garantie.	1
6	Certificat de qualité (QC PASS)	1

Accessoires supplémentaires à acheter

En vente sur BLUETTIPOWER.COM

Numéro Catégorie
Câble d'entrée en option	Câble de charge pour voiture (port allume-cigare - MC4)Pour charger la B300 avec le véhicule.Fonctionne avec le câble n°3.
	Câble de charge par batterie au plombPour charger la B300 à l'aide d'une batterie au plomb, placez les pinces sur les pôles positifs et négatifs correspondants de la batterie au plomb. Fonctionne avec le câble n°3.
	Kit d'amplificateur de charge D050S (comprenant des câbles PV, voiture et de charge au plomb, ainsi que l'amplificateur D050S)D050S : davantage d'options de charge sur le port 7909 (CA d'origine).Tension limite : 12-60 V CC Entrée : 500 W max.
Câble de sortie en option	Câble USB-C vers USB-CPrend en charge 20 V/5 A, 100 W de puissance de sortie.Compatible avec la plupart des appareils du marché comportant un port USB-C.
	Port allume-cigare - câble 5521Adapté aux appareils 12 V avec un port d'entrée 5521 tels que les routeurs, les appareils photo, etc.
Adaptateur CAen option	Adaptateur CARecharge de la B300 via une prise murale à 500 W max.

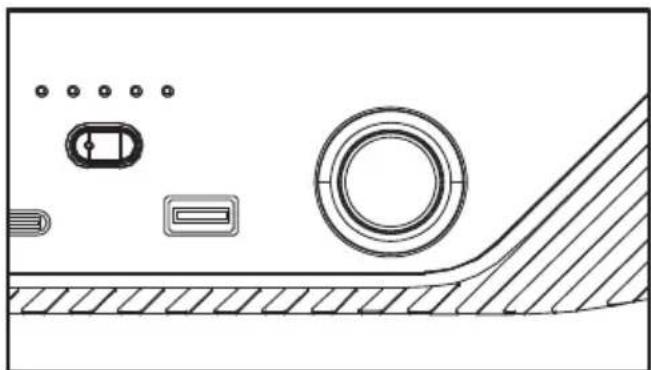

6. POUR COMMENCER

• Mise sous tension/hors tension : appuyez longuement sur le bouton d'alimentation pour mettre sous tension/hors tension l'unité. Le voyant LED s'allumera/s'éteindra.
• La batterie d'extension B300 hors tension s'allume automatiquement lorsque la tension de charge du réseau et/ou PV parvient au port de charge.

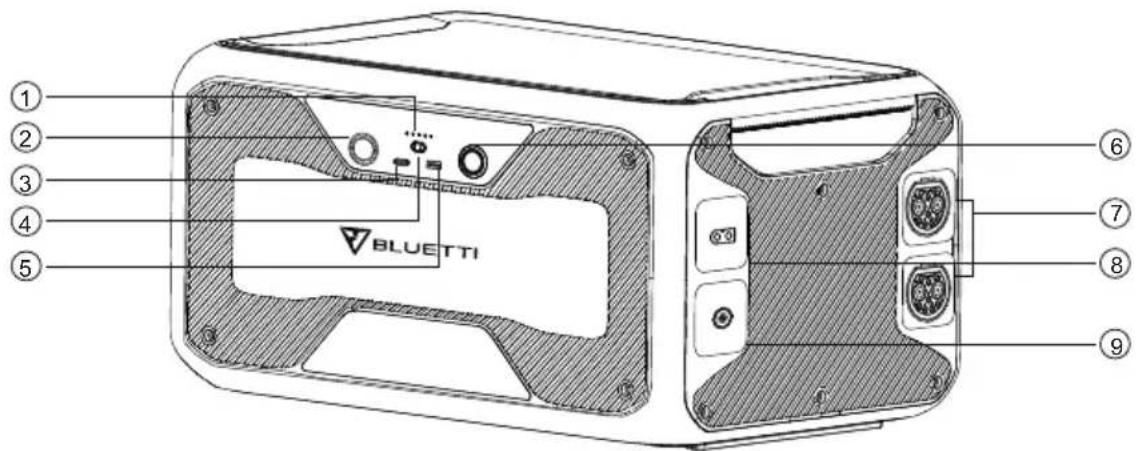

7. FONCTIONNALITÉS

① ② ③ ④ ⑤ BLUETTI ⑥ ⑦ ⑧ ⑨

01 LED de la capacité de la batterie Indique la capacité restante de la B300.
02 Port allume-cigare 12 V/10 A Port de sortie pour les appareils dotés d'une prise correspondante, tels que les aspirateurs pour véhicule.
03 Port de sortie USB-C (PD3.0, 100 W) Peut être utilisé avec un câble USB-C vers USB-C pour charger la plupart des appareils du marché tels qu'un Pixel Phone, un Macbook Pro à 100 W max.
04 Bouton marche/arrêt CC Pour activer/désactiver la fonction de sortie de la B300.

05 Port de sortie USB-A (QC3.0) Les ports USB-A prennent en charge le protocole QC3.0.
06 Bouton d'alimentation Pour mettre sous tension/hors tension la B300. Toutes les fonctions seront désactivées.
07 Port pour batterie d'extension Le port pour connecter la B300 avec l'AC300/ l'AC200MAX/la B300.
08 Port d'entrée PV Pour charger la B300 avec l'énergie solaire. Également pour la charge voiture et la charge par batterie au plomb.
09 Port d'entrée du chargeur Pour charger la B300 à l'aide d'un véhicule, d'une alimentation solaire supplémentaire, d'une batterie au plomb ou d'un adaptateur CA. Adapté au D050S.

8. RECHARGE

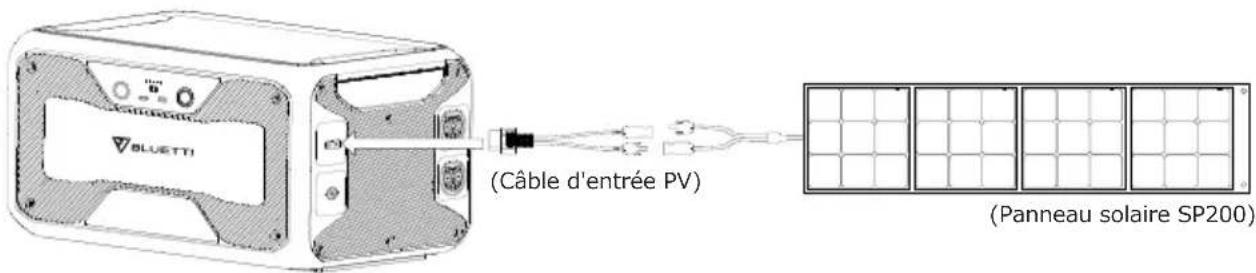

8.1 Recharge solaire

• Choisissez le panneau solaire avec une tension de fonctionnement de 12 V-60 V CC.
• Connectez le panneau solaire à la B300 à l'aide d'un câble de charge solaire (accessoire 3).
• Charge Plug and Play : la charge commencera automatiquement après que le panneau solaire est connecté au produit, et ce, même si ce dernier est éteint.
• Intensité maximale du solaire : 10 A
• La B300 devrait s'éteindre 2 minutes après que le câble de recharge solaire a été débranché.

BLUETTI (Câble d'entrée PV) (Panneau solaire SP200)

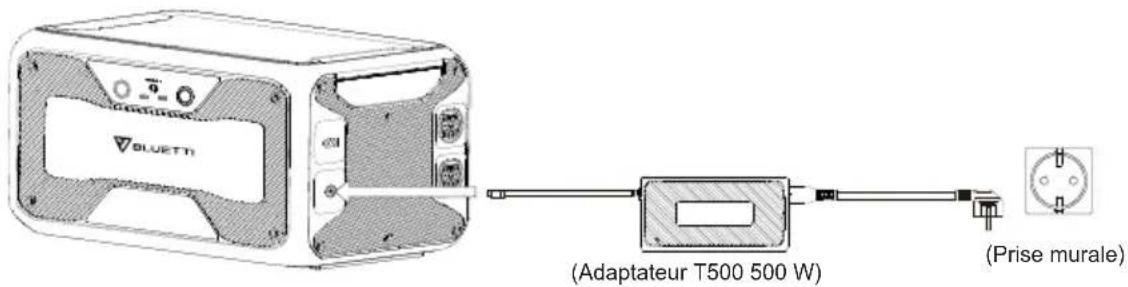

8.2 Charge en CA

OLUETTI (Adaptateur T500 500 W) (Prise murale)

Le temps estimé jusqu'à charge complète avec adaptateur : de 6,6 à 7,1 h.

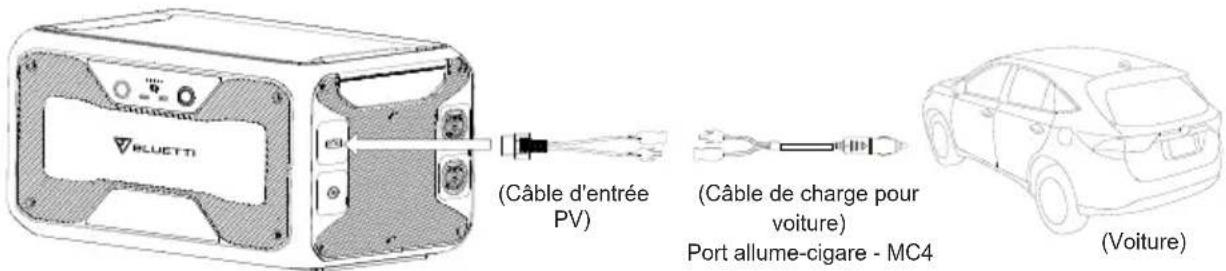

8.3 Recharge en voiture

BLUETTI (Câble d'entrée PV) (Câble de charge pour voiture) Port allume-cigare - MC4 (Voiture)

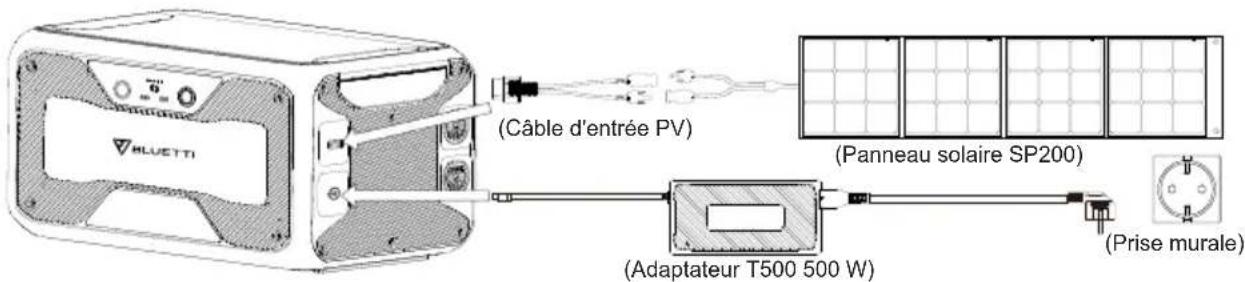

8.4 Double charge

HLUETTI (Câble d'entrée PV) (Panneau solaire SP200) (Adaptateur T500 500 W) (Prise murale)

Le temps estimé jusqu'à charge complète pour la double charge : de 4,9 à 5,4 h.

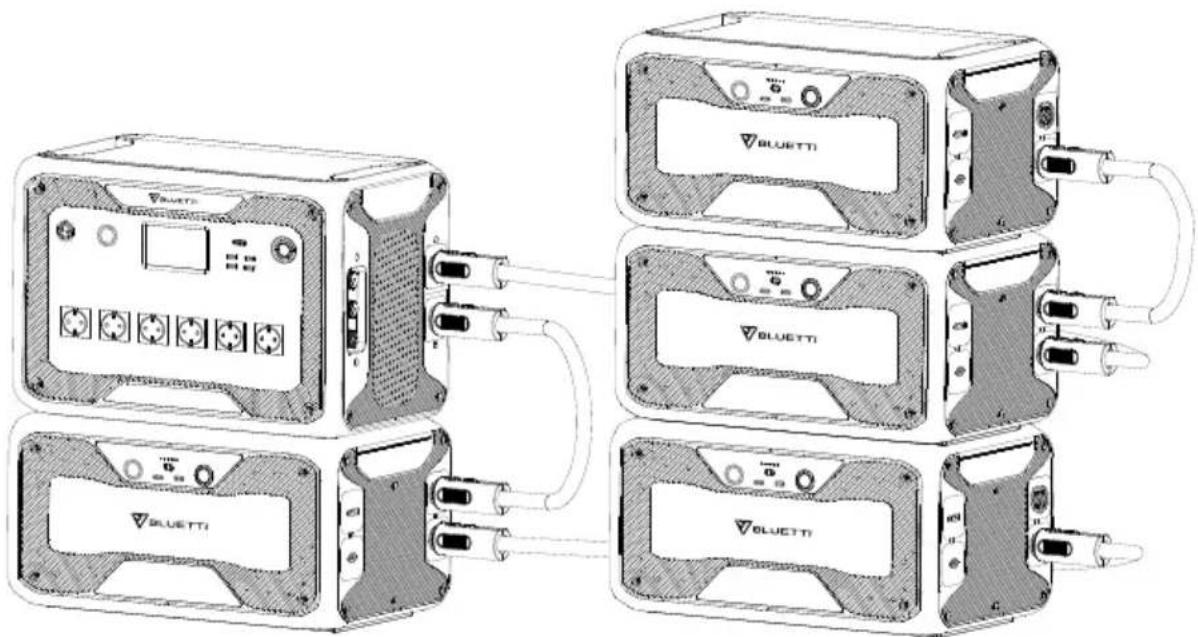

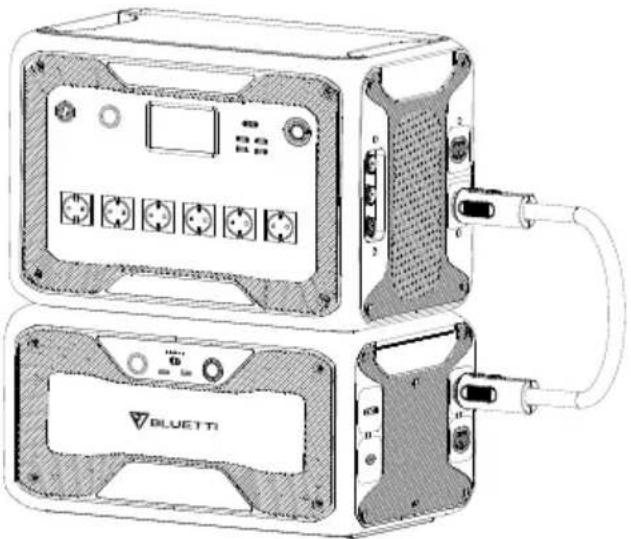

9. CONNEXION AC300 + BATTERIE SUPPLÉMENTAIRE B300

L'AC300 peut étendre la capacité de 3 072 Wh à 12 288 Wh en permettant la connexion de 1 à 4 blocs-batteries B300. 4 blocs-batteries au maximum peuvent être connectés en parallèle.

Le système AC300+B300 sera activé lorsque l'AC300 aura été chargée.

Étape 1 : appuyez sur le bouton 01 et connectez le port de batterie de l'AC300 avec la B300 à l'aide du câble de fusion de capacité (accessoire n° 2).
Étape 2 : appuyez sur le bouton 02 pour VERROUILLER le câble avec l'AC300 ou la B300.
Étape 3 : appuyez sur le bouton d'alimentation de l'AC300 et de la B300.

Spécifications générales
Numéro de modèle B300
Poids net 36,1 kg
Dimensions 520 x 320 x 266 mm
Température de charge De	0 à 40 °C
Température de décharge De	-20 à 40 °C
Température de stockage De	-20 à 40 °C
Humidité ambiante de l'environnement de travail	10-90 %
Capacité 3 072-12 288 Wh	(60-240 Ah)
Type de batterie LiFePO4
Tension standard de la batterie	51,2 V CC
Sortie CC
Port allume-cigare 1x 12 V CC, 10 A
USB-A 1x 3,6-12 V CC, 3 A, 18 W
Prise en charge de l'USB-CPD3.0	1x 5-15 V CC, 3 A;20 V CC, 5 A, 100 W
Entrée CA
CA (par le port 7909 à l'aide de l'adaptateur T500)	500 W max.
Spécifications 58,8 V CC, 8 A
Entrée photovoltaïque (PV)
Tension limite MPPT (unique)	12-60 V CC
Puissance d'entrée max.	200 W
Intensité d'entrée max. 10 A
Recharge en voiture
Tension d'entrée 12/24 V CC
Intensité 8,2 A
Puissance d'entrée max.	196,8 W
2x port de batterie
Spécifications 58,8 V CC,	80 A

12. FAQ (Foire Aux Questions)

- Comment faire valoir la garantie ?

Veuillez vous reporter à la carte de garantie qui vous a été remise lors de l'achat du produit.

- L'unité peut-elle être mise à niveau ?

Vous pouvez effectuer une mise à niveau over-the-air du microprogramme

(ARM, DSP, IoT, BMS, etc.) en ligne via l'application BLUETTI, une fois que vous avez connecté la B300 avec l'AC300.

- Permet-elle la recharge et la décharge simultanées ?

Oui, l'unité prend en charge la recharge « pass-through » (charge et utilisation simultanées de l'unité) pour les sorties CC.

- Est-il possible d'utiliser des panneaux solaires tiers pour charger l'unité ?

Oui, il est possible de recourir à des panneaux solaires tiers tant qu'ils utilisent des connecteurs MC4 et que la tension de sortie combinée (en série ou en parallèle) est comprise entre 12 V et 60 V, 200 W max.

13. STOCKAGE ET ENTRETIEN

• Veuillez éteindre l'unité et la charger à 50-70 % de sa capacité avant tout stockage.
• Afin de maintenir la batterie en bon état, veuillez décharger et charger complètement l'unité au moins une fois tous les 3 à 6 mois.
• Assurez une ventilation adéquate lors de l'utilisation ou du stockage et tenez l'unité éloignée de tout gaz ou matériau combustible.
• Ne placez rien sur la surface supérieure de l'unité lors de l'utilisation ou du stockage.
• Évitez d'exposer l'unité à la pluie, à un environnement humide et à la lumière directe du soleil (0-45°C). Un environnement propre et sec est fortement recommandé.
• Il est fortement recommandé d'utiliser de temps à autre des chiffons secs et non abrasifs pour nettoyer l'extérieur de la poussière et des débris.
• Veuillez tenir l'unité hors de portée des enfants et des animaux de compagnie.

14. DÉCLARATION

• Des modifications, par exemple de l'apparence extérieure ou des spécifications, peuvent être apportées sans préavis, en raison de la disponibilité des fournitures matérielles ou des améliorations matérielles du produit au fil du temps.

• BLUETTI ne peut être tenu responsable de tout dommage causé par un cas de force majeure tel qu'un incendie, un typhon, une inondation, un tremblement de terre ou une négligence intentionnelle de l'utilisateur, un mauvais usage ou d'autres conditions anormales.

• Aucun dédommagement n'est exigible en cas d'utilisation d'adaptateurs et d'accessoires non standard.

• BLUETTI n'est pas responsable des dommages causés par toute utilisation du produit non conforme aux méthodes d'utilisation détaillées dans ce manuel.
• Cette unité n'est pas adaptée à une utilisation avec des équipements et machines liés à :

la sécurité personnelle, comme les dispositifs d'énergie atomique, les dispositifs aérospatiaux, les dispositifs médicaux, etc., ou tout équipement ou machine nécessitant des sources d'alimentation extrêmement fiables. Nous ne pouvons pas être tenus responsables des accidents, incendies, actions fautives ou négligences qui, causés par de tels équipements ou machines, peuvent entraîner des dommages.
