GEBRUIKSAANWIJZING B300 BLUETTI

Lees deze handleiding voor gebruik en volg de richtlijnen. Bewaar deze handleiding voor toekomstig gebruik.

Gebruikershandleiding

Lees deze handleiding voor gebruik en volg de richtlijnen. Bewaar deze handleiding voor toekomstig gebruik.

Inhoud

1. KORTE INLEIDING 17
2. AFKORTINGEN 17
3. VEILIGHEIDSINSTRUCTIES......17
4. BLUETTI-APP 18
5. WAT ZIT ER IN DE DOOS....19
6. AAN DE SLAG....21
7. KENMERKEN 21
8. OPLADEN....22
9. AC300 + EXTRA B300-ACCU'S AANSLUITEN....23
10. AC200MAX + EXTRA B300-ACCU'S AANSLUITEN....25
11. TECHNISCHE SPECIFICATIES ..... 26
12. VEELGESTELDE VRAGEN 27
13. OPSLAG EN ONDERHOUD 28
14. VERKLARING....28

1. KORTE INLEIDING

Inleiding

Het uitbreidingsaccupakket B300 heeft een capaciteit van 3072 Wh ter ondersteuning van de BLUETTI AC200MAX en AC300-serie of AC200P. De AC200MAX ondersteunt maximaal twee B300-occupakketten waarmee een capaciteit van 8192 Wh kan worden bereikt. Als u de AC300 met de B300 wilt gebruiken, kunt u het uitgangsvermogen en de capaciteit verdubbelen door maximaal twee B300-apparaten aan te sluiten met de gesplitste-fasedoos (P030A). Voer het vermogen op tot maximaal 6000 W continu vermogen, in totaal 24,6 kWh capaciteit en maar liefst 10,4 kW afkomstig van zonnepanelen. Deze opstelling kan als noodstroomvoorziening dienen en uw essentiële thuisapparatuur meer dan een week van stroom voorzien, en met voldoende zonnepanelen kunt u zelfs uw hele huis voor onbepaalde tijd van het net halen.

2. AFKORTINGEN

● BMS: Battery Management System, accubeheersysteem
● MPPT: Maximum Power Point Tracking, maximum vermogenspunt volgen
● DC: Direct Current, gelijkstroom
● PV: Photovoltaic, opladen via zonnepanelen
- Net: thuisstroom geleverd door elektriciteitsbedrijf
● T500: extra adapter van 500 W
- DoD: ontladingsdiepte

3. VEILIGHEIDSINSTRUCTIES

• Plaats het energiesysteem NIET in de buurt van warmtebronnen. Het is verboden de apparatuur in een omgeving met brandbare, explosieve gassen of rook te plaatsen. Het is ook verboden om de apparatuur in deze omgeving te bedienen.
• Probeer de interne accu of enig ander onderdeel van het apparaat NIET te wijzigen of te vervangen. Dit mag alleen worden uitgevoerd door bevoegd personeel. Er zijn geen onderdelen die door de eindgebruiker kunnen worden onderhouden.

• NIET gebruiken in natte omstandigheden. Als het apparaat nat wordt, laat het apparaat dan volledig drogen voordat u het gebruikt.

• Zorg tijdens het gebruik voor goede ventilatie en blokkeer de ventilatoropeningen niet. Onvoldoende ventilatie kan blijvende schade aan de apparatuur veroorzaken.

• Plaats NIETS op de bovenkant van het energiesysteem tijdens gebruik of opslag.
• Verplaats het apparaat NIET terwijl het in werking is, aangezien trillingen en plotselinge schokken kunnen leiden tot slechte verbindingen met de interne hardware.
• Waarschuwing: steek GEEN vreemde voorwerpen in de poorten van de B300. Gebruik het apparaat voorzichtig en houd kinderen uit de buurt.
• In geval van brand is alleen een poederblusser geschikt voor dit product.
• Gebruik om veiligheidsredenen de originele oplader en kabels die voor de apparatuur zijn ontworpen. Wij zijn niet aansprakelijk voor schade veroorzaakt door apparatuur van derden en kunnen uw garantie ongeldig verklaren.

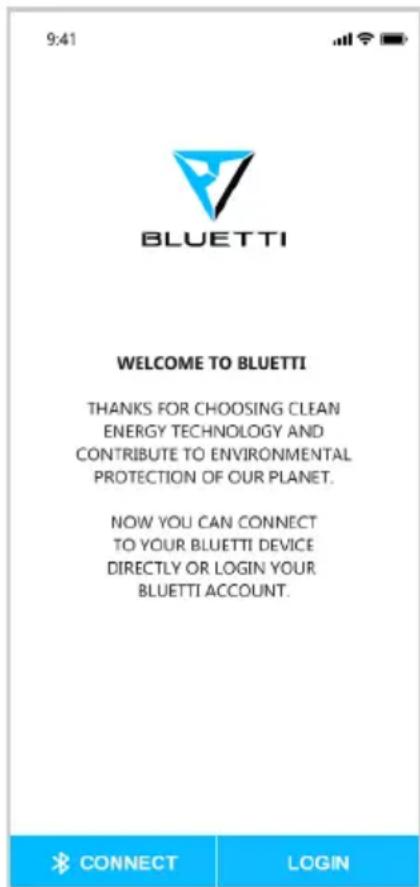

4. BLUETTI-APP

9:41 BLUETTI WELCOME TO BLUETTI THANKS FOR CHOOSING CLEAN ENERGY TECHNOLOGY AND CONtribute TO ENVIRONMENTAL PROTECTION OF OUR PLANET. NOW YOU CAN CONNECT TO YOUR BLUETTI DEVICE DIRECTLY OR LOGIN YOUR BLUETTI ACCOUNT.

Via de BLUETTI-app kan de resterende capaciteit van de B300 alleen op afstand worden bekeken als de B300 al is aangesloten op de AC300/AC200MAX.

Raadpleeg de gebruikershandleiding van de AC300/AC200MAX voor gedetailleerde informatie.

5. WAT ZIT ER IN DE DOOS

Standaardaccessoires

Nummer Categorie Aantal
1	B300-accupakket	1
2	Accu-uitbreidingskabel (P090D)Sluit de B300 aan op de accupoort van de AC300 of AC200MAX om de capaciteit uit te breiden.	1
3	PV-ingangskabel(MC4-XT90) (10 A, max. 200 W)De B300 opladen via zonnepanelen metMC4-poorten.	1
4	GebruikershandleidingLees de handleiding voor gebruik en volg de richtlijnen. Bewaar deze handleiding voor toekomstig gebruik.	1
5	GarantiekaartBewaar deze garantiekaart goed.	1
6	Certificaat van geslaagde kwaliteitscontrole	1

Aanvullende accessoires
die worden verkocht op BLUETTIPOWER.COM

Nummer Categorie
Kabel voor optionele ingang	Auto-oplaadkabel(sigarettenaanstekerpoort - MC4)B300 opladen via voertuig; gebruik kabel nr. 3.
	Oplaadkabel loodaccuDe B300 opladen via een loodaccu. Plaats de klemmen op de bijbehorende positieve en negatieve polen van de loodaccu en gebruik kabel nr. 3.
	D050S-oplaaduitbreidingssset(Inbegrepen: oplaadkabel D050S, PV, auto, loodaccu)D050S: voor extra oplaadmethoden voor originele AC (7909)-poort.Spanningslimiet: 12-60 VDC; Ingangsvermogen: max. 500 W
Kabel voor optionele uitgang	USB-C naar USB-C-kabelOndersteunt 20 V/5 A, 100 W uitgangsvermogen.Past op de meest gangbare apparaten met een USB-C-poort.
	Kabel sigarettenaanstekerpoort - 5521Geschikt voor 12V-apparaten met 5521-ingangspoort zoals een router of camera.
Optionele AC-adapter	AC-adapterB300 opladen via stopcontact met max. 500 W.

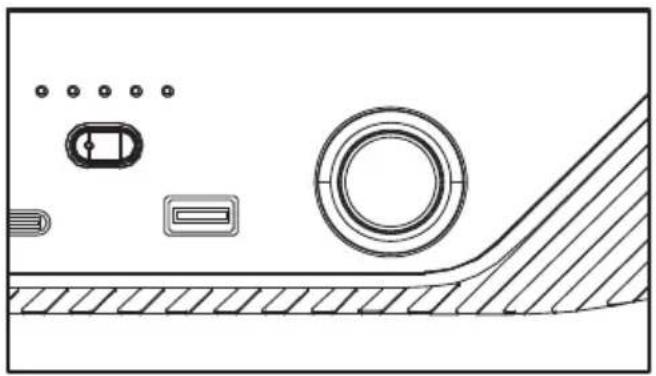

6. AAN DE SLAG

• In-/uitschakelen: druk lang op de aan-/uitknop om het apparaat aan of uit te zetten. De LED-indicator gaat respectievelijk branden of uit.
• De B300 wordt automatisch ingeschakeld vanuit de uitgeschakelde status wanneer wordt opgeladen via het elektriciteitsnet en/of het PV-ladingsvoltage wordt toegepast op de oplaadpoort.

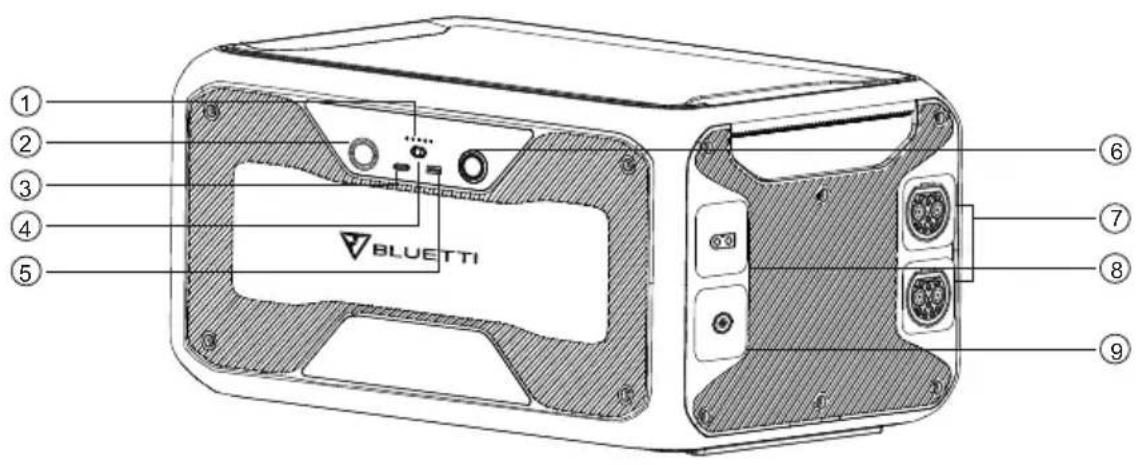

7. KENMERKEN

① ② ③ ④ ⑤ BLUETTI ⑥ ⑦ ⑧ ⑨

01 LED voor accucapaciteit

Toont de resterende capaciteit van de B300.

02 Sigarettenaanstekerpoort van 12 V/10 A

Uitgangspoort voor apparaten met bijbehorende stekker, zoals een autostofzuiger.

03 USB-C-uitgangspoort (PD3.0, 100 W)

Kan worden gebruikt via een USB-C naar USB-C-kabel om de meest gangbare apparaten zoals Pixel Phone en Macbook Pro op te laden met max. 100 W.

04 DC AAN/UIT-knop

Voor in- of uitschakelen van uitgangsfunctie van de B300.

05 USB-A-uitgangspoort (QC3.0)

USB-A-poorten ondersteunen het QC3.0-protocol.

06 Aan-/uitknop

Voor in- of uitschakelen van de B300. Bij uitschakelen worden alle functies gesloten.

07 Accu-uitbreidingspoort

De poort om de B300 aan te sluiten op de AC300/AC200MAX/B300.

08 PV-ingangspoort

Hiermee laadt u de B300 op via zonne-energie. En opladen via auto en loodaccu.

09 Ingangspoort oplader

Hiermee laadt u de B300 op via een voertuig, extra zonne-energie, loodaccu of AC-adapter. Geschikt voor D050S.

8. OPLADEN

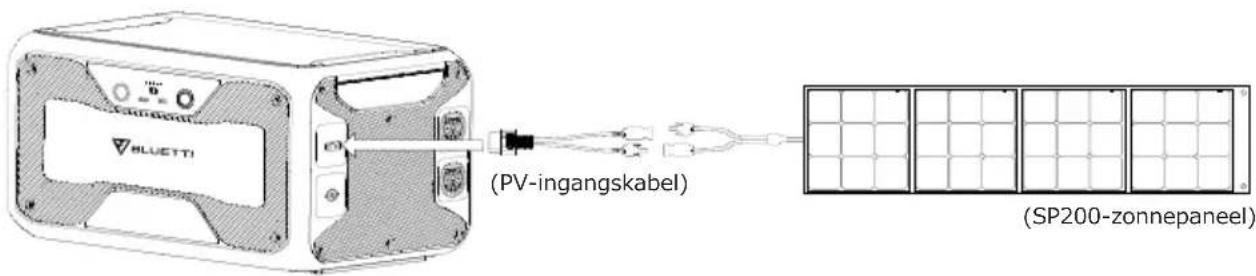

8.1 Opladen via zonnepanelen

• Kies een zonnepaneel met een werkspanning van DC 12 V-60 V.
• Sluit het zonnepaneel aan op de B300 via de zonne-oplaadkabel (accessoire 3).
• Plug-and-play opladen: het opladen begint automatisch nadat het zonnepaneel op het apparaat is aangesloten, zelfs als dit uit staat.
  ● Max. stroom van de zonnepanelen: 10 A
• De B300 moet na 2 minuten worden uitgeschakeld wanneer de oplaadkabel voor zonne-energie wordt losgekoppeld van de B300.

BLUETTI (PV-ingangskabel) (SP200-zonnepaneel)

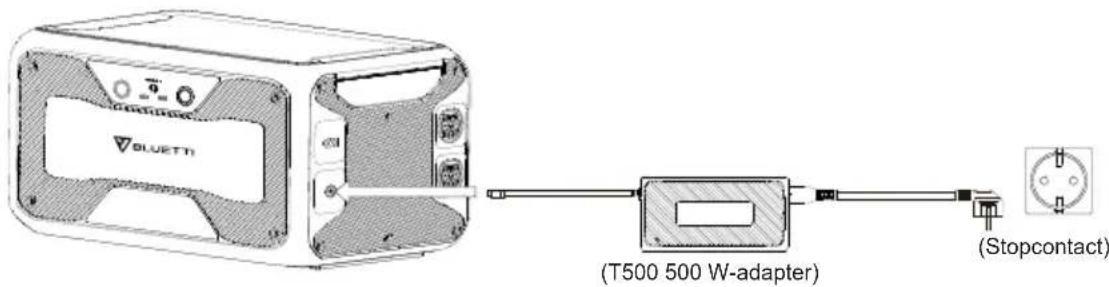

8.2 Opladen via wisselstroom

De geschatte volledig oplaadtijd voor de adapter: 6,6-7,1 uur.

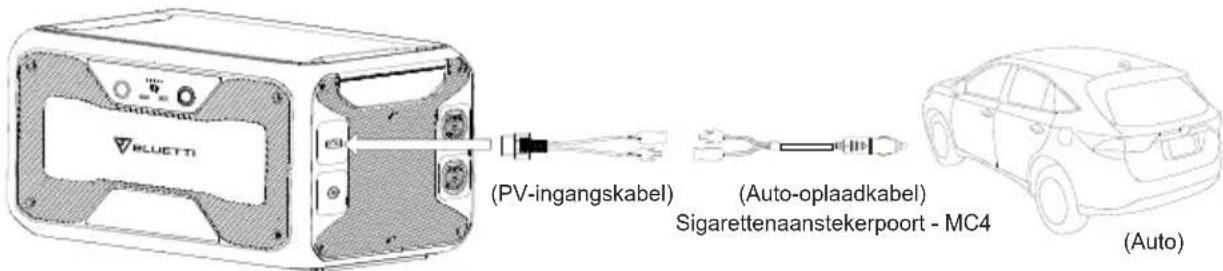

8.3 Opladen via auto

PV-ingangskabel (Auto-oplaadkabel) Sigarettenaanstekerpoort - MC4 (Auto)

8.4 Dubbelzijdig opladen

HLUETTI (PV-ingangskabel) (SP200-zonnepaneel) (T500 500 W-adapter) (Stopcontact)

De geschatte volledig oplaadtijd voor dubbelzijdig opladen: 4,9-5,4 uur.

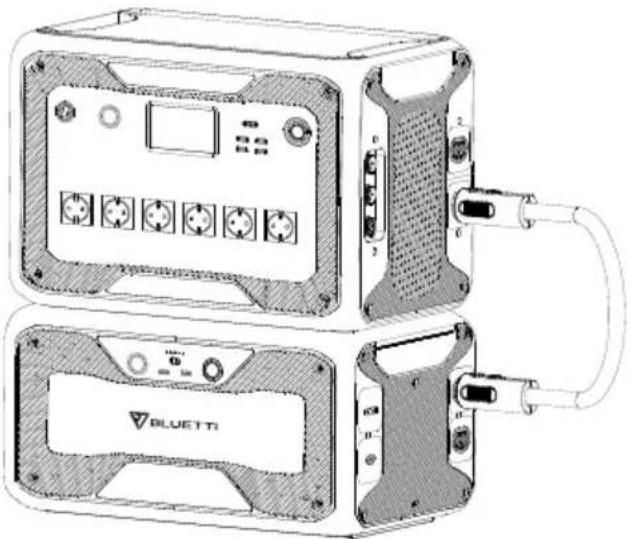

9. AC300 + EXTRA B300-ACCU'S AANSLUITEN

De AC300 kan de capaciteit naar 3072-12.288 Wh uitbreiden met 1 tot 4 B300-accupakketten. Ondersteunt maximaal 4 parallel aangesloten accupakketten. Het AC300+B300-systeem wordt geactiveerd wanneer de AC300 is opgeladen.

Stap 1: Druk op knop 01 en sluit de accupoort van de AC300 aan op de B300 via de accu-uitbreidingskabel (accessoire nr. 2).
Stap 2: Druk op knop 02 om de kabel te vergrendelen met de AC300 of B300.
Stap 3: Druk op de aan-/uitknop van zowel de AC300 als de B300.

- Hoe kan ik aanspraak maken op de garantie?

Raadpleeg de garantiekaart die u hebt ontvangen van de verkoper waar u het product hebt besteld.

- Kan het apparaat worden geüpgraded?

Wanneer de B300 is aangesloten op de AC300 kan de firmware inclusief ARM, DSP, IoT en BMS online worden geügraded via OTA via de BLUETTI-app.

• Kan het apparaat tegelijkertijd worden opgeladen en ontladen?
  Ja, het apparaat ondersteunt de pass-through charging-functie voor DC-uitgangen.
• Kan ik zonnepanelen van derden gebruiken om het apparaat op te laden?

Ja, zonnepanelen van derden kunnen worden gebruikt zolang deze gebruikmaken van MC4-connectoren en de gecombineerde uitgangsspanning (in serie of parallel) tussen 12 V tot 60 V en max. 200 W is.

13. OPSLAG EN ONDERHOUD

• Schakel het apparaat uit en laad het elke keer op tot 50-70% van de capaciteit voordat u het opbergt.
• Om de accuprestaties op peil te houden, moet u het apparaat elke 3-6 maanden ontladen en volledig opladen.
• Zorg voor een goede ventilatie tijdens gebruik en opslag en houd het apparaat uit de buurt van brandbare materialen of gassen.
• Plaats niets op de bovenkant van de apparatuur tijdens gebruik of opslag.
• Stel het apparaat niet bloot aan regen of een natte omgeving en direct zonlicht (0-45 °C). Een schone en droge omgeving wordt ten zeerste aanbevolen.
• Het gebruik van een droge, niet-schurende doek om de buitenkant zo nu en dan van stof en vuil te ontdoen wordt ten zeerste aanbevolen.
• Het apparaat buiten bereik van kinderen en huisdieren houden.

14. VERKLARING

• Sommige wijzigingen, zoals het uiterlijk of de specificaties, kunnen zonder voorafgaande kennisgeving plaatsvinden als gevolg van de beschikbaarheid van materiaal of hardwareverbeteringen van het product in de loop van de tijd.
• BLUETTI is niet aansprakelijk voor enige schade veroorzaakt door overmacht zoals branden, orkanen, overstromingen, aardbevingen of opzettelijke nalatigheid van de gebruiker, verkeerd gebruik of andere abnormale omstandigheden.
• Er wordt geen vergoeding voor schade verleend als niet-standaard adapters en accessoires worden gebruikt.
• BLUETTI is niet aansprakelijk voor enige schade die wordt veroorzaakt door gebruik van het product voor andere toepassingen dan die in deze handleiding worden beschreven.

- Dit apparaat is niet geschikt voor gebruik op de relevante apparatuur of machines in verband met persoonlijke veiligheid:

Atoomenergieapparaten, ruimtevaartapparaten, medische noodhulpapparaten, enz., of alle apparatuur of machines die uiterst betrouwbare voedingsbronnen vereisen. Wij zijn niet verantwoordelijk voor ongevallen, branden, onrechtmatige of nalatige acties die worden veroorzaakt door dergelijke apparatuur of machines die leiden tot schade.
