GEBRUIKSAANWIJZING AC200MAX BLUETTI

Draagbaar energiesysteem

Gebruikershandleiding V2.0

Lees deze handleiding voor gebruik en volg de richtlijnen.

Bewaar deze handleiding voor toekomstig gebruik.

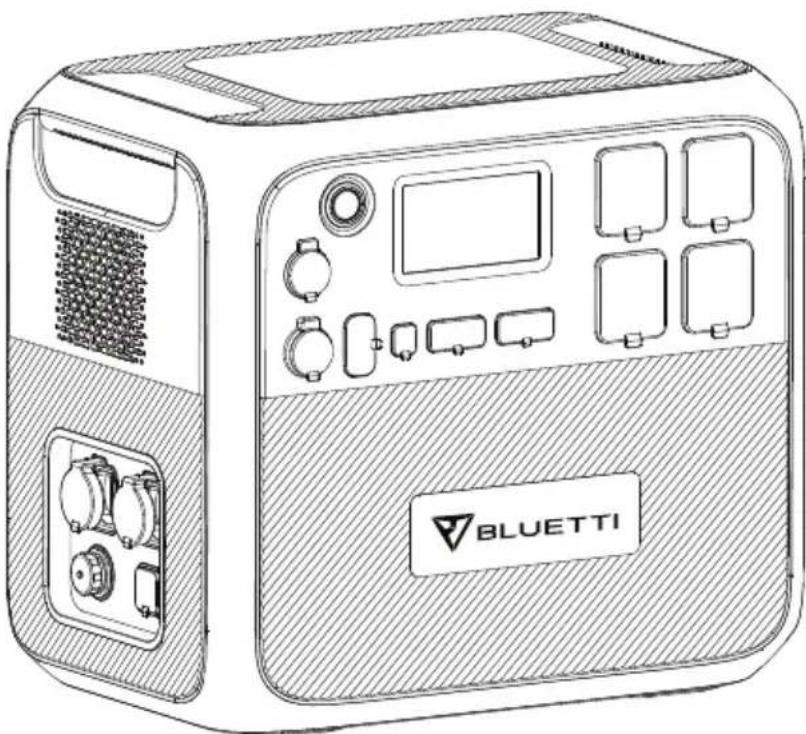

AC200MAX

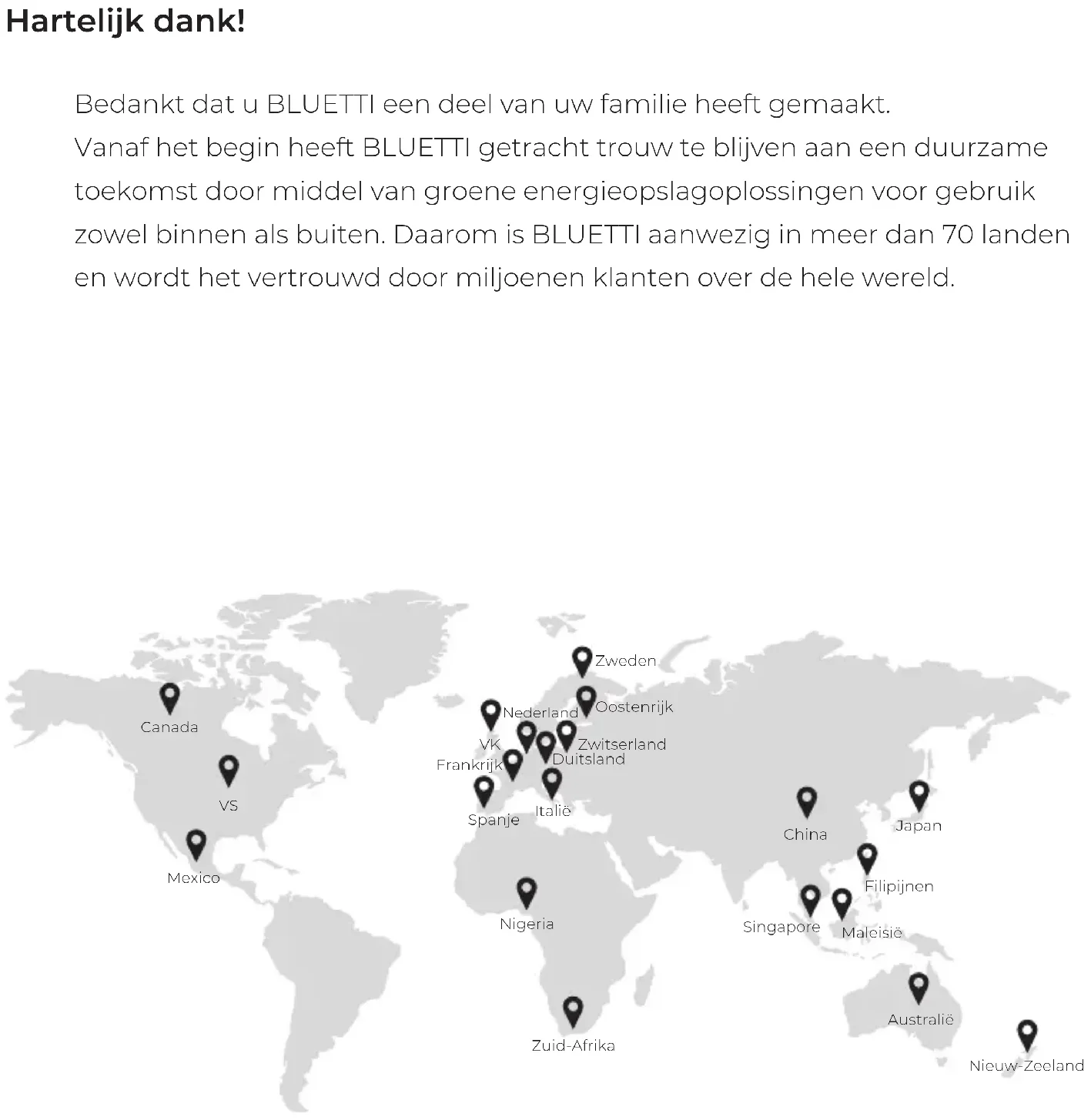

Bedankt dat u BLUETTI een deel van uw familie heeft gemaakt.

Vanaf het begin heeft BLUETTI getracht trouw te blijven aan een duurzame toekomst door middel van groene energieopslagoplossingen voor gebruik zowel binnen als buiten. Daarom is BLUETTI aanwezig in meer dan 70 landen en wordt het vertrouwd door miljoenen klanten over de hele wereld.

1. Voordat u begint 05
2. Veiligheidsinstructies 06

2.1 Algemene veiligheid 06
2.2 Onderhoud 07
2.3 Gebruik en opslag 07

1. Wat zit er in de doos 08

3.1 Standaardverpakking 08

1. Productoverzicht 10

4.1 Diagram 10
4.2 Specifications 17

1. Bediening 13

5.1 In-/uitschakelen 13
5.2 LCD-scherm 14
5.3 Opladen 16
5.4 Ontladen 18
5.5 Uitbreiding van capaciteit 19
5.6 BLUETTI-app 20

1. Bijlage 21

6.1 Veelgestelde vragen 21
6.2 Technische ondersteuning 22

1. Voordat u begint

De hierin opgenomen informatie kan zonder voorafgaande kennisgeving worden gewijzigd.

Ga voor de nieuwste versie naar https://www.bluettipower.com/pages/user-guides.

• De gebruikershandleiding bevat instructies en opmerkingen over de bediening en het gebruik van dit apparaat.
• BLUETTI raadt u aan waar mogelijk originele accessoires van BLUETTI te gebruiken voor uw veiligheid en voor optimale compatibiliteit.
• BLUETTI is niet verantwoordelijk voor schade of kosten die mogelijk voortvloeien uit het gebruik van andere onderdelen dan de originele onderdelen van BLUETTI.
• Lees de gebruiksaanwijzing vóór gebruik zorgvuldig door voor uw eigen veiligheid en houd hem bij de hand voor toekomstige referentie.

2. Veiligheidsinstructies

2.1 Algemene veiligheid

BLUETTI-producten zijn ontwikkeld met het oog op veiligheid en betrouwbaarheid. Lees deze handleiding voor belangrijke veiligheidsinformatie over uw apparaat. De handleiding is bedoeld om u te helpen handiger en productiever gebruik te maken van dit apparaat. Als u niet voldoet aan deze richtlijnen voor correct(e) installatie, gebruik en onderhoud van uw apparaat, kan dat schade aan dit apparaat en letsel bij uzelf of anderen tot gevolg hebben.

BEWAAR DEZE INSTRUCTIES.

• Gebruik of bewaar het apparaat altijd in overeenstemming met het gespecificeerde temperatuurbereik.
• Stel het apparaat NIET bloot aan vuur, vloeistoffen, zweet, vuil of andere verontreinigingen, aangezien hierdoor de accu kan exploderen of brandbare vloeistof of gas kan lekken.
• Plaats het apparaat NIET op een onstabiel of schuin oppervlak.
• Zorg ervoor dat de ruimte waar u het apparaat gebruikt goed geventileerd en ruim is.
• Raak het apparaat, het snoer, de stekker of andere elektrische onderdelen NIET aan met natte handen.
• Buiten bereik van kinderen en huisdieren houden.
• Wijzig de accu NIET en probeer NIET om vreemde voorwerpen in de accu te plaatsen of de accu onder te dompelen of bloot te stellen aan water of andere vloeistoffen. Accu's kunnen exploderen als ze beschadigd zijn.
• Accuvloeistof is bijtend en kan giftig zijn. Als een accu lekt, zorg er dan voor dat de gelekte vloeistof niet in aanraking komt met uw huid, ogen, kleding of andere oppervlakken. Spoel de getroffen gebieden onmiddellijk met water en raadpleeg medische hulp.
• Negeer NIET de indicatoren op onderdelen of producten die door fabrikanten zijn gemaakt.
• Het apparaat NIET demonteren, stuksnijden, pletten, doorboren of anderszins beschadigen.
• Steek GEEN vreemde voorwerpen in de ventilator, ventilatieopeningen, poorten of andere openingen.
• Gebruik NOOIT beschadigde accu's of onderdelen. Incorrect of verkeerd gebruik van beschadigde accu's of onderdelen kan leiden tot beschadiging van uw apparaat of letsel door het lekken van accuvloeistof, brand, oververhitting of een explosie.
• Gebruik UITSLUITEND goedgekeurde accu's en accessoires. Onjuist gebruik of gebruik van niet-goedgekeurde of incompatibele accu's of onderdelen kan leiden tot brand-, explosie- of ander gevaar en kan officiële regionale of wettelijke goedkeuringen en uw productgarantie ongeldig maken.

- Zet het apparaat ONMIDDELLIJK uit als er sprake is van een defect, en neem contact op met de BLUETTI-ondersteuning als de uitleg over het defect in deze handleiding ontoereikend is.

- Gebruik UITSLUITEND een poederblusser in geval van brand.

- Probeer de interne accu of andere onderdelen van het apparaat NIET te wijzigen of te vervangen. Dit mag alleen worden uitgevoerd door gekwalificeerd personeel. Indien nodig kunt u het apparaat naar een geautoriseerd servicecenter brengen. Als de apparatuur niet goed in elkaar wordt gezet, bestaat er een risico op brand of elektrische schokken.

BEWAAR DEZE INSTRUCTIES.

2.2 Onderhoud

- Wanneer u het apparaat gedurende langere tijd niet gebruikt, schakelt u het apparaat uit en verwijdert u alle elektrische aansluitingen.

- Laad het apparaat elke 3 maanden op tot 80% voor een optimale levensduur van de accu.

- Reinig het apparaat voorzichtig met een droge doek.

2.3 Gebruik en opslag

- Gebruik indien nodig mechanische apparatuur (bijv. trolleys en in hoogte verstelbare werkbanken).

- Zet het apparaat op een droge en koele plaats.

- Zet het apparaat NIET op zijn kant of ondersteboven.

- Plaats NIETS op de bovenkant van het apparaat tijdens gebruik of opslag.

- Aanbevolen opslagtemperatuur: 0-40 °C.

- BLUETTI-energiesystemen mogen NIET als ruimbagage of handbagage aan boord van een vliegtuig worden vervoerd.

- Gooi het apparaat en de bijbehorende accessoires weg in overeenstemming met de plaatselijke wetten, voorschriften en andere bepalingen.

Neem dit product niet mee in het vliegtuig. Vanwege de regelgeving is het verboden om lithiumaccu's en -apparatuur met een capaciteit van meer dan 160 Wh mee te nemen in het vliegtuig.

3. Wat zit er in de doos 3.1 Standaardverpakking

⑤ Multifunctionele DC-oplaadkabel ⑥ Gebruikershandleiding

AC200MAX Dragbear energy system Gabriker-Standarding V2.0 BLUETTI

⑦ Garantiekaart ⑧ Certificaat

Onderstaande accessoires zitten niet in de standaard verpakking en zijn apart verkrijgbaar op https://www.bluettipower.com/.

Oplaadkabel voor loodaccu: 50 cm. XT90-klem.

DC7909 F-XT90-kabel: 14 cm.

B230-uitbreidingsaccu: 2048 Wh, LiFePO4-accucellen.

B300-uitbreidingsaccu: 3072 Wh, LiFePO4-accucellen.

Opmerking: alle gegevens zijn alleen ter referentie.

Details van het pakket kunnen zonder voorafgaande kennisgeving worden gewijzigd.

4. Productoverzicht

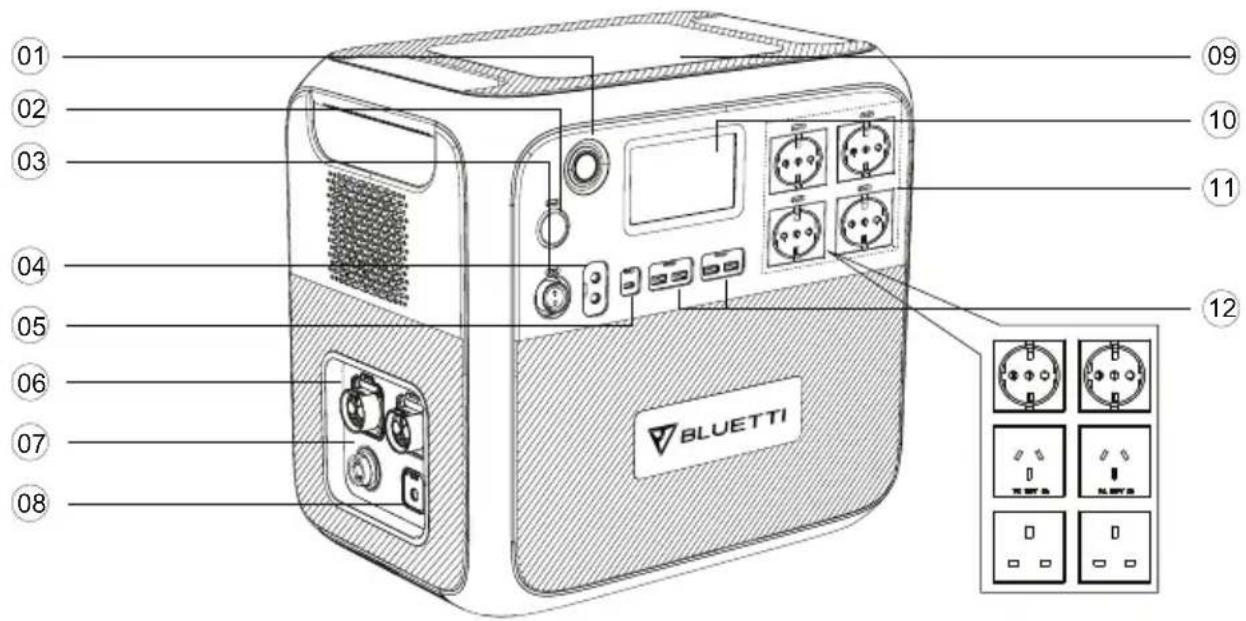

4.1 Diagram

01 02 03 04 05 06 07 08 09 10 11 12 BLUETTI

① Aan-/uitknop
② Sigarettenaanstekerpoort
③ 12 V/30 A RV-poort
④ 12 V/10 A DC-poort
⑤ USB-C-poort 100 W
⑥ Accu-uitbreidingspoort
⑦ PV-/auto-ingang
⑧ Adapteringang

⑨ Draadloos opladen
⑩ LCD-scherm
⑪ AC-uitgang
⑫ USB-A-poort

4.2 Specifications

AC200MAX
Algemeen
Accucapaciteit 2048 Wh/40 Ah
Celtype LiFePO4
Afmetingen (L x B x H) 420 x 280 x	386 mm
Gewicht 28,1 kg
Ontlaadtemperatuur -20 °C-40 °C
Oplaadtemperatuur 0 °C-40 °C
Opslagtemperatuur 0 °C-40 °C
Luchtvochtigheid 10%-90%
AC-uitgang
Vermogen 2200 W
Piekvermogen 4800 W
Voltage 220 V-240 VAC
Frequentie 50 Hz-60 Hz
Overbelasting	2200 W-2750 W, 2 min.
	>2750 W, 8~10 s
Kortsluitingsbeveiliging Ja
Bescherming tegen te hoge temperatuur	Ja
DC-uitgang
Sigarettenaanstekerpoort *1	Voltage	12 VDC
	Stroom	10 A (sigarettenaansteker en DC5521 is 10 A in totaal)
	Overbelasting	>145 W, 2 s
12 V/30 A RV-poort *1	Voltage	12 VDC
	Stroom	30 A
	Overbelasting	>400 W, 2 s
12 V/10 A DC5521-poort *2	Voltage	12 VDC
	Stroom	10 A (sigarettenaansteker en DC5521 is 10 A in totaal)
	Overbelasting	>145 W, 2 s
USB-A *2	Voltage	5 VDC
	Stroom	3 A
USB-A QC3.0 *2	Vermogen Max. 18 W
	Voltage 5 V-12	VDC
	Stroom 3 A
USB-C PD3.0 *1	Vermogen	Max. 100 W (5/9/12/15/20 VDC, 3 A; 20 VDC, 5 A)
Draadloos opladen *2	Vermogen 5/7,5/10/15 W
Adapteringang
Vermogen	Max. 400 W
Voltage	100 V-240 VDC
Stroom	Max. 7 A
PV-ingang
Vermogen	Max. 900 W
Voltage	10 V-145 VDC
Stroom	Max. 15 A
Opladen via auto
Voltage	11,5 V-14,5 VDC/23 V-29 VDC
Stroom	Max. 8 A

Opmerking: wanneer de AC200MAX is aangesloten op zonnepanelen, wordt deze automatisch ingeschakeld wanneer er zonlicht is. De AC200MAX ondersteunt pass-through charging, maar ondersteunt geen UPS-functie. Wanneer het accuniveau daalt tot 5%, laad de AC200MAX dan op om de levensduur van de accu te verlengen.

5. Bediening

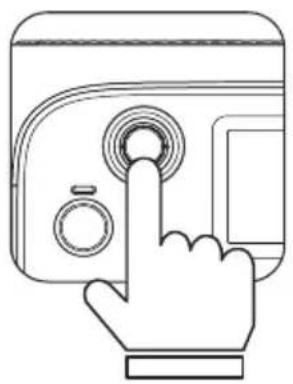

Opstarten: houd de aan-/uitknop 3 seconden ingedrukt om het apparaat op te starten.

AC/DC-uitgang: tik op 'AC ON/OFF' of 'DC ON/OFF' op het scherm om in of uit te schakelen.

Afsluiten: druk op de aan-/uitknop om het apparaat uit te schakelen. Het LCD-scherm wordt na enkele seconden uitgeschakeld.

Opmerking: schakel de DC aan-/uitknop in om draadloos opladen mogelijk te maken.

5.2 LCD-scherm

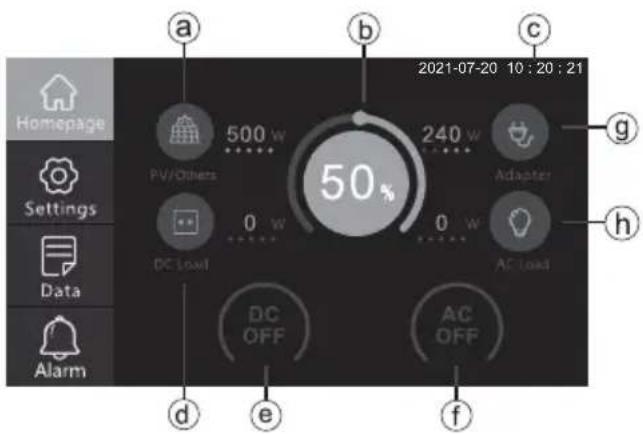

Homepage

Dit gedeelte geeft de laad-/ontlaadstatus weer en stuurt u door naar gedetailleerde productinformatie.

a Homepage Settings Data Alarm 500 W PV/Others DC Load b 2021-07-20 10:20:21 240 W Adapter 50% 0 W 0 W AC Load g h d e f DC OFF AC OFF

a: PV-/auto-ingang

e: DC AAN/UIT

b: Accucapaciteit

f: AC AAN/UIT

c: Datum/Tijd

g: Adapteringang

d: DC-belasting

h: AC-belasting

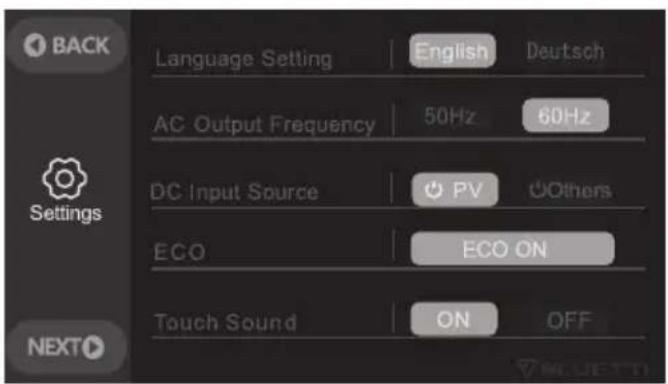

Settings

Dit gedeelte bevat algemene instellingsconfiguraties, waaronder AC-uitgang, DC-ingang, ECO-modus*, taal, zoemer en systeemdatum/-tijd.

BACK Language Setting English Deutsch AC Output Frequency 50Hz 60Hz DC Input Source ○ PV ○Others ECO ECO ON Touch Sound ON OFF NEXT

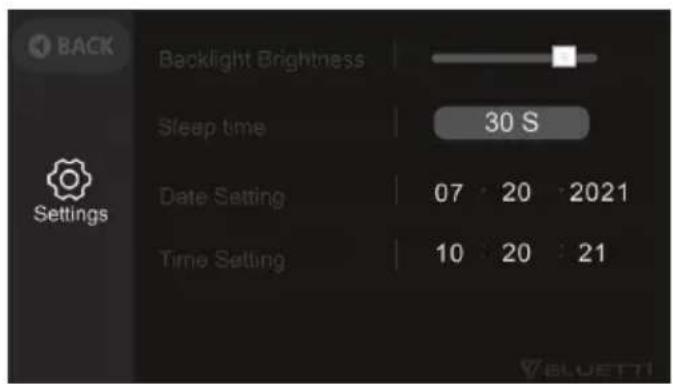

BACK Backlight Brightness Sleep time 30 S Date Setting 07 20 2021 Time Setting 10 20 21

Opmerking: controleer alle instellingen voorafgaand aan het eerste gebruik.

Spanning en frequentie ter referentie: EU: 230 V/50 Hz VK: 230 V/50 Hz

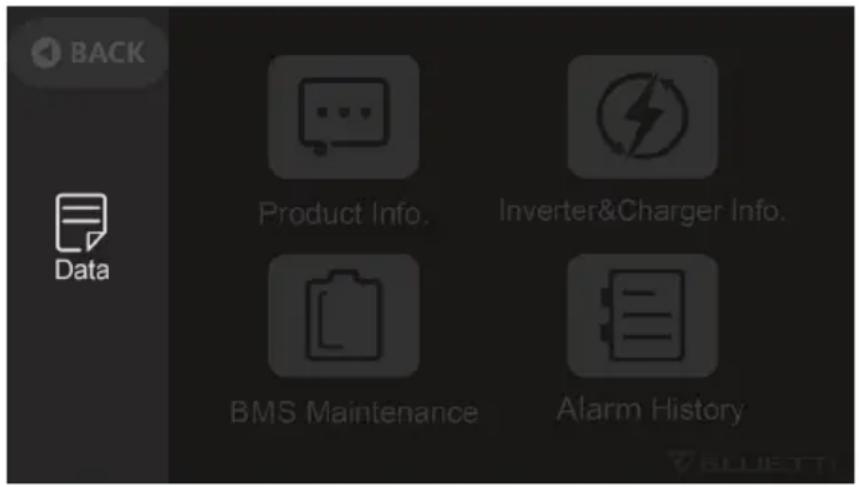

Data

Dit gedeelte bevat alle basisinformatie over het product, de omvormer en lader, het BMS-onderhoud en de storingshistorie.

BACK Data Product Info. Inverter&Charger Info. BMS Maintenance Alarm History

Opmerking: 'Inverter&Charger Info.' geeft de uitvoer- en invoerstatus van dit apparaat aan;

'BMS Maintenance' geeft de verbindingsstatus van accupakket(ten) aan; 'Alarm History' geeft alle foutcodes weer. Wanneer een fout optreedt, wordt de indicator oranje.

* In de ECO-modus wordt de AC-uitgang automatisch uitgeschakeld na 4 uur met weinig (≤ 50 W) of geen belasting om stroom te besparen.

5.3 Opladen

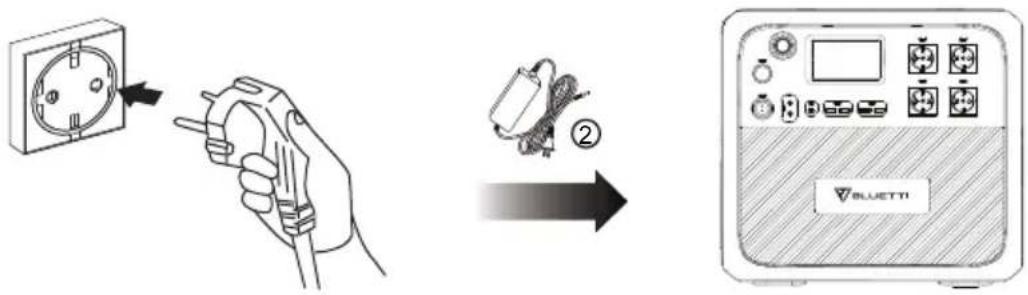

Opladen via adapter

Steek de AC200MAX in een standaard stopcontact en druk op de aan-/uitknop om het opladen te starten.

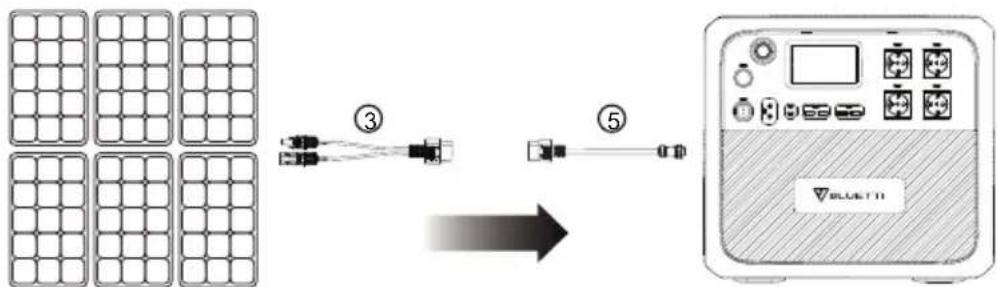

Sluit de zonnepanelen (in serie of parallel) aan op de AC200MAX via de multifunctionele DC-oplaadkabel en zonne-oplaadkabel.

Opmerking: zorg ervoor dat uw zonnepanelen voldoen aan:

Voc*: 10-145 V Stroom: max. 15 A Vermogen: max. 900 W

Sluit bijvoorbeeld twee BLUETTI PV350-zonnepanelen in serie aan op de PV-/auto-ingangspoort.

BLUETTI PV350: Voc = 46,5 V Stroom = max. 9,2 A

Totaal: Voc = 46,5 × 2 = 93 V Stroom = max. 9,2 A < 15 A Dit is prima.

De AC200MAX ondersteunt tot 900 W afkomstig van zonnepanelen. Als u dus zonnepanelen gebruikt met een totaal vermogen van 1000 W om de AC200MAX op te laden, is de extra 100 W niet nodig om op te laden en wordt niet gebruikt.

* Voc: Open Circuit Voltage; nullastspanning. De maximale spanning die het zonnepaneel zonder belasting kan produceren.

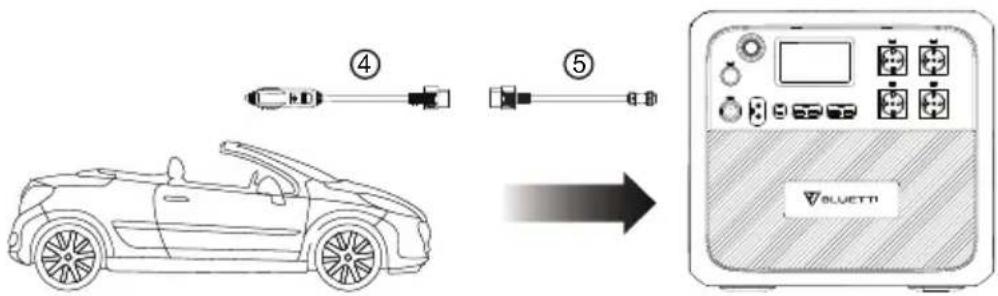

Opladen via auto

Sluit de AC200MAX via de multifunctionele DC-oplaadkabel en de auto-oplaadkabel aan op de sigarettenaansteker van het voertuig.

Opmerking: stel de optie 'Others' in als DC-ingangsbron om opladen via de auto mogelijk te maken.

De sigarettenaansteker van het voertuig ondersteunt ten minste 8 A.

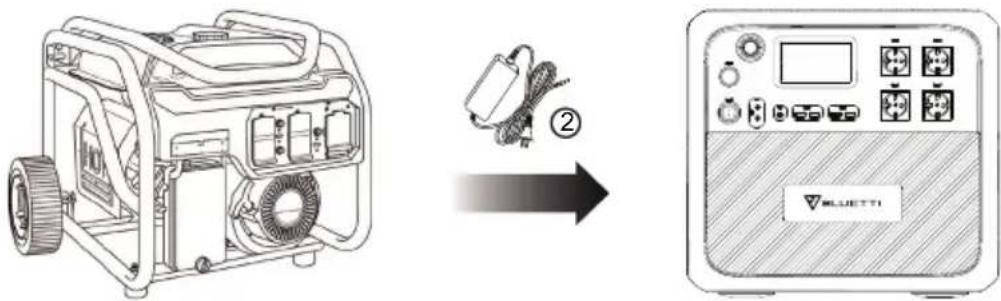

Sluit de AC200MAX via de AC-adapter aan op AC-uitgang van de generator en druk op de aan-/uitknop om het opladen te starten.

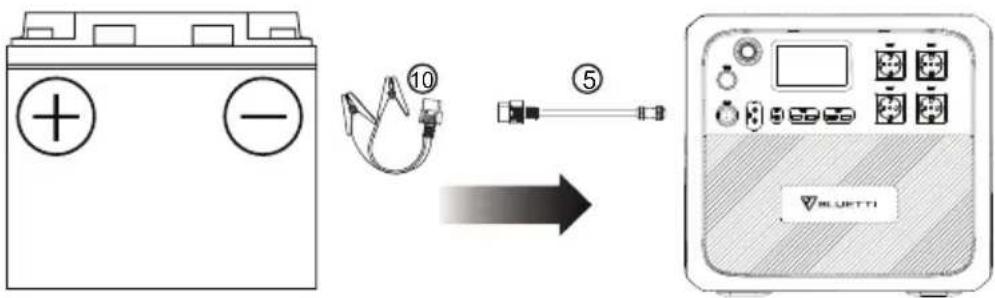

Opladen via loodaccu van 12 V/24 V

Sluit de AC200MAX aan op de accu via de multifunctionele DC-oplaadkabel en de oplaadkabel van de loodaccu*. Klem de positieve connector (rood) op de positieve accupool en de negatieve (zwart) op de andere.

Opmerking: stel de optie 'Others' in als DC-ingangsbron om opladen via een loodaccu mogelijk te maken.

- Bij een hoge belasting zoals een koffieapparaat van 650 W:

2048 Wh* × DoD × η ÷ (belastingsvermogen) = ontladtijd (geschat)

- Bij een lage belasting zoals een koelkast van 40 W:

2048 Wh* × DoD × η ÷ (belastingsvermogen + eigen verbruik van AC200MAX) = ontlaadtijd (geschat)

Opmerking: DoD verwijst naar de ontladingsdiepte, η is het rendement van de lokale omvormer.DoD=90%,η=90%.

DoD kan variëren afhankelijk van de omgevingstemperatuur en de ontladingssnelheid.

Het laadvermogen en de laadtijd worden gemeten in Watt en Uur.

* De oplaadkabel van de loodaccu is UITSLUITEND bedoeld voor het opladen van de AC200MAX. Neem contact op met de klantenservice van BLUETTI voor meer informatie of bekijk deze direct via http://www.amazon.de/dp/B09X33TGHK?ref=myi_title_dp

5.5 Uitbreiding van capaciteit

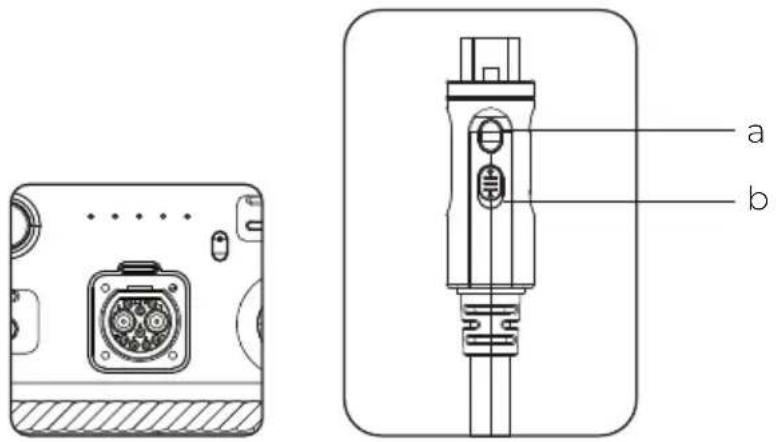

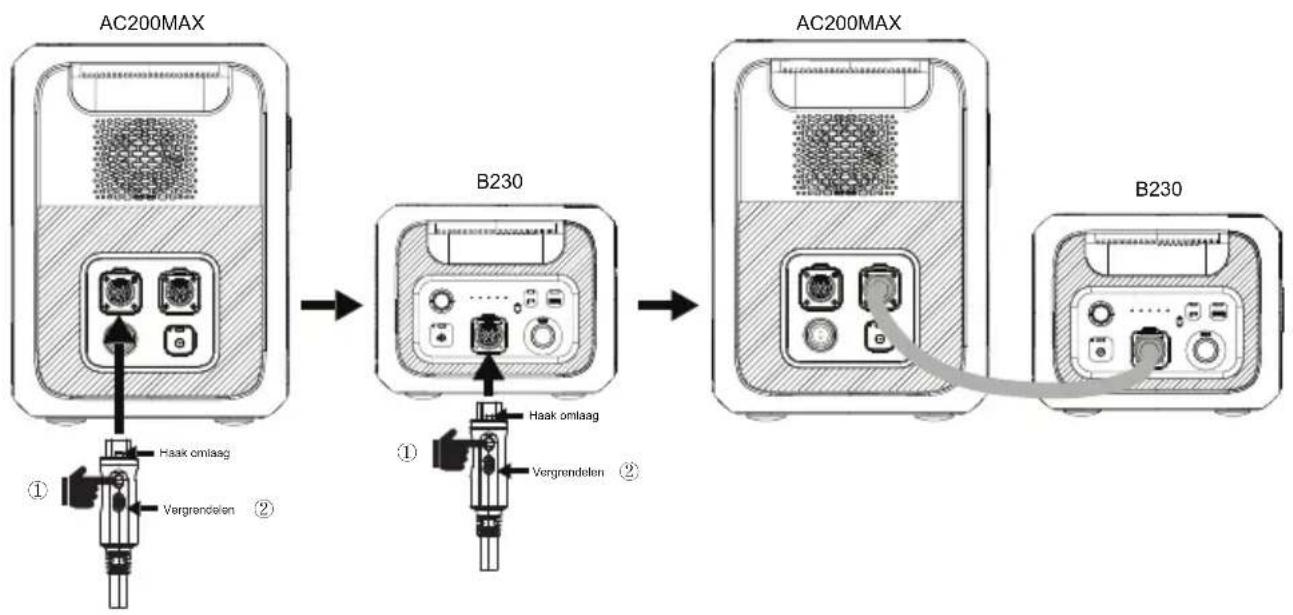

Met de P090D-accu-uitbreidingskabel ondersteunt de AC200MAX maximaal twee B230- of B300-uitbreidingsaccu's met een totale capaciteit van respectievelijk 6144 Wh en 8192 Wh.

a: De accu-uitbreidingsfunctie in-/uitschakelen.

b: Hierop drukken om te vergrendelen/ontgrendelen.

5.6 BLUETTI-app

Download de app via de App Store of Google Play en volg de instructies in de BLUETTI-app om de AC200MAX beter te kunnen bedienen en controleren.

6.1 Veelgestelde vragen

V: Hoe weet ik of mijn apparaten goed zullen werken met dit product?

A: Bepaal de totale constante belasting van uw apparaten. Als het maximale uitgangsvermogen van AC200MAX niet wordt overschreden, kunt u dit energiesysteem gebruiken.

V: Kan ik zonnepanelen van derden gebruiken om dit product op te laden?

A: Jazeker. Zorg ervoor dat uw zonnepanelen een nullastspanning hebben van 10 V-145 V en MC4-connectoren. Gebruik niet een combinatie van verschillende soorten zonnepanelen.

V: Waarnaar verwijst de ontladingsdiepte (DoD)?

A: DoD geeft aan welke deel van het vermogen aan de accu kan worden onttrokken. Voor de BLUETTI AC200MAX is de DoD ingesteld op 90%, wat betekent dat 90% van de capaciteit beschikbaar is om uw apparaat van stroom te voorzien. De rest van de capaciteit wordt gebruikt om de accu te beschermen tegen overontlading.

V: Kan het apparaat tegelijkertijd worden opgeladen en ontladen?

A: Ja, maar het heeft geen UPS-functie.

V: Hoe kan ik het geluid van het aanraakscherm uitschakelen?

A: Dit kan helaas niet worden uitgeschakeld.

V: Kan het apparaat mijn koelkast, raamairconditioner of boormachine van stroom voorzien?

A: Ja, maar meestal is voor deze apparaten een startvermogen nodig dat 5-7 keer hoger is dan het nominale vermogen, waardoor de AC200MAX gemakkelijk overbelast raakt.

V: Kunnen twee AC200MAX-apparaten worden gekoppeld voor hoger(e) uitgangsspanning, vermogen en capaciteit?

A: Nee.

V: Kan de AC200MAX worden aangesloten op de stroomonderbreker in huis?

A: Nee.

V: Waarom geeft het scherm 0 watt weer wanneer ik een apparaat met een kleine belasting aansluit, zoals een ledlamp van 35 W?

A: De stroom is te klein voor nauwkeurige meting bij aansluiting op apparaten met een lage belasting.

V: Waarom draait er maar één ventilator?

A: Het apparaat heeft een intelligent besturingsprogramma en wanneer het totale uitgangsvermogen tussen 1000 W en 1500 W ligt, draait er maar één ventilator. Wanneer het uitgangsvermogen meer dan 1500 W is, draaien beide ventilatoren.

6.2 Technische ondersteuning

Mocht u verdere hulp nodig hebben, aarzel dan niet om contact op te nemen met het BLUETTI-serviceteam.

Ga voor meer informatie naar:

@ BLUETTI Support

@ BLUETTI Official

@ bluetti.inc@ bluetti@induetti_official

[e-mail]

[e-mail]

Adres: Lindwurmstr. 114, 80337 München Duitsland

E-mail: [e-mail]

Onderneming: POWEROAK ENERGY UK CO., LTD
