GEBRUIKSAANWIJZING B230 BLUETTI

Lees deze handleiding voor gebruik en volg de richtlijnen. Bewaar deze handleiding voor toekomstig gebruik.

Gebruikershandleiding

Lees deze handleiding voor gebruik en volg de richtlijnen. Bewaar deze handleiding voor toekomstig gebruik.

Inhoud

1. KORTE INLEIDING 15
2. AFKORTINGEN 15
3. VEILIGHEIDSINSTRUCTIES......15
4. BLUETTI-APP 16
5. WAT ZIT ER IN DE DOOS......17
6. AAN DE SLAG....19
7. KENMERKEN 19
8. OPLADEN....20
9. AC200MAX + EXTRA B230-ACCU'S ..... 22
10. TECHNISCHE SPECIFICATIES ...... 23
11. VEELGESTELDE VRAGEN 24
12. VERKLARING....24

1. KORTE INLEIDING

Het uitbreidingsaccupakket B230 heeft een capaciteit van 2048 Wh ter ondersteuning van de BLUETTI AC200MAX-serie. Een opstelling van de AC200MAX + B230 kan dienen als noodstroomvoorziening om uw essentiële apparatuur thuis of op reis van stroom te voorzien, en met voldoende zonnepanelen kunt u onderweg zelfs helemaal zonder elektriciteitsnet leven.

2. AFKORTINGEN

● BMS: Battery Management System, accubeheersysteem
● SOC: State of Charge, laadstatus
● AC: Alternating Current, wisselstroom
● DC: Direct Current, gelijkstroom
● PV: Photovoltaic, opladen via zonnepanelen
- Net: thuisstroom geleverd door elektriciteitsbedrijf
- DoD: ontladingsdiepte

3. VEILIGHEIDSINSTRUCTIES

• Plaats het energiesysteem NIET in de buurt van warmtebronnen. Het is verboden de apparatuur in een omgeving met brandbare, explosieve gassen of rook te plaatsen. Het is ook verboden om de apparatuur in deze omgeving te bedienen.
• Probeer de interne accu of enig ander onderdeel van het apparaat NIET te wijzigen of te vervangen. Dit mag alleen worden uitgevoerd door bevoegd personeel. Er zijn geen onderdelen die door de eindgebruiker kunnen worden onderhouden.
• NIET gebruiken in natte omstandigheden. Als het apparaat nat wordt, laat het apparaat dan volledig drogen voordat u het gebruikt.
• Zorg tijdens het gebruik voor goede ventilatie en blokkeer de ventilatoropeningen niet. Onvoldoende ventilatie kan blijvende schade aan apparatuur veroorzaken.

• Plaats NIETS op de bovenkant van het energiesysteem tijdens gebruik of opslag. Verplaats het apparaat NIET terwijl het in werking is, aangezien trillingen en plotselinge schokken kunnen leiden tot slechte verbindingen met de interne hardware.

• Waarschuwing: steek GEEN vreemde voorwerpen in de poorten van de B230. Bedien het apparaat voorzichtig en houd kinderen uit de buurt.

• In geval van brand is alleen een poederblusser geschikt voor dit product.
• Gebruik om veiligheidsredenen alleen de originele oplader en kabels die voor de apparatuur zijn ontworpen. Wij zijn niet aansprakelijk voor schade veroorzaakt door apparatuur van derden en kunnen uw garantie ongeldig verklaren.

4. BLUETTI-APP

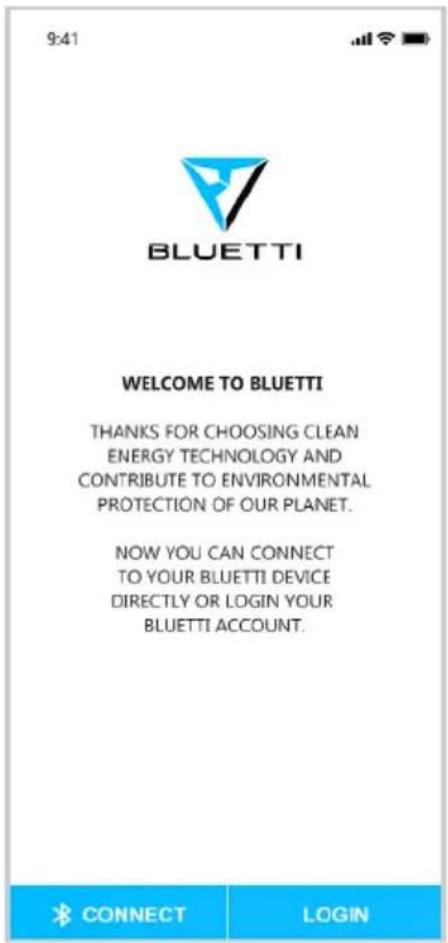

In de BLUETTI-app kunt u de resterende capaciteit van de B230 bekijken via Bluetooth of via het aanraakscherm van de AC200MAX wanneer de B230 is aangesloten op de AC200MAX.

9:41 BLUETTI WELCOME TO BLUETTI THANKS FOR CHOOSING CLEAN ENERGY TECHNOLOGY AND CONtribute TO ENVIRONMENTAL PROTECTION OF OUR PLANET. NOW YOU CAN CONNECT TO YOUR BLUETTI DEVICE DIRECTLY OR LOGIN YOUR BLUETTI ACCOUNT.

5. WAT ZIT ER IN DE DOOS

Standaardaccessoires

Nummer Categorie Aantal
1	B230-uitbreidingsaccu	1
2	Accu-uitbreidingskabel (P090D)Voor uitbreiding van de accu sluit u de B230 aan op de AC200MAX.	1
3	GebruikershandleidingLees de handleiding voor gebruik en volg de richtlijnen. Bewaar deze handleiding voor toekomstig gebruik.	1
4	GarantiekaartBewaar deze garantiekaart goed.	1
5	Certificaat van geslaagde kwaliteitscontrole	1

Aanvullende accessoires
die worden verkocht op BLUETTIPOWER.COM

Type Categorie
Kabel voor optionele	Adapter
	D050S-oplaadset(inclusief D050S-apparaat, PV-oplaadkabel, auto-oplaadkabel)
	D050S-oplaadkabel loodaccu
	Sigarettenaanstekerpoort naar DC5521ondersteunt apparaten met DC5521-ingangspoortzoals een router, camera of laptopDC5521 Uitgang: 12V-3A 36W Max.
	P090D-7909Voor aansluiten B230/B300 op EB120, EB150, EB180, EB240
	P090D-XT90, XT90-Aviation-stekkerVoor aansluiten B230/B300 op AC200/P, AC200MAX, EB200/P, PS200A
	P090D-MC4Voor aansluiten B230/B300 op EP500Pro

6. AAN DE SLAG

• Inschakelen: druk lang op de aan-/uitknop. De indicator van de aan-/uitknop gaat branden.
• Uitschakelen: houd de aan-/uitknop gedurende 2 seconden ingedrukt. De LED-indicator van de aan-/uitknop gaat uit.

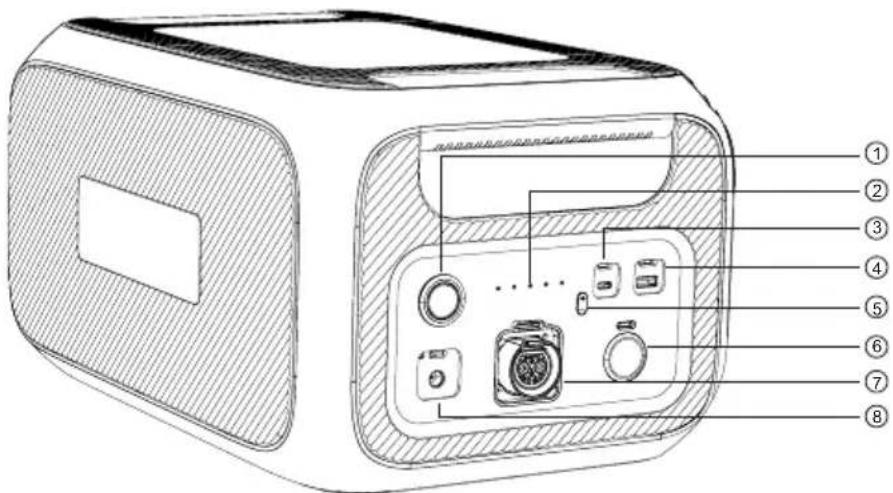

7. KENMERKEN

Druk hierop om het apparaat aan of uit te zetten.

02 LED-indicator voor capaciteit

Toont de resterende capaciteit van het apparaat (0-20-40-60-80-100%).

03 USB-C

Kan worden gebruikt via een USB-C naar USB-C-kabel om de meest gangbare apparaten zoals Pixel Phone en Macbook Pro op te laden met max. 100 W.

04 USB-A-uitgangspoort

Ondersteunt het QC3.0-protocol.

05 DC-knop

Druk hierop om de DC-uitgang aan of uit te zetten.

06 Sigarettenaanstekerpoort

Uitgangspoort voor apparaten met bijbehorende stekker, zoals een autostofzuiger of minikoelkast.

07 Accu-uitbreidingspoort

Voor aansluiting van B230 op AC200MAX.

08 Ingangspoort

Om de B230 op te laden via een adapter. Voor voertuig, extra zonne-energie via D050S.

8. OPLADEN

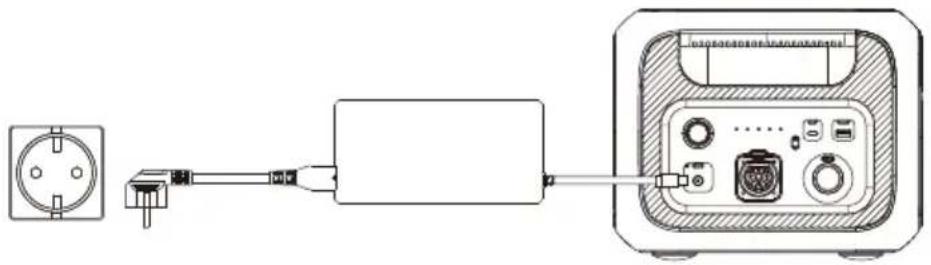

Opladen via wisselstroom (standaard)

Geschatte oplaadtijd: 2048 Wh / 500 W (adapter) + (0,5-1 uur druppelladen) = 4,6-5,1 uur voordat de B230 alleen via de adapter volledig is opgeladen.

Geschatte werkingstijd: 2048 Wh / 96 W (MacBook Pro) × 0,9 (DoD) × 0,9 (η) = 17 keer.

DoD geeft de ontladingsdiepte aan.

η geeft de efficiëntie aan.

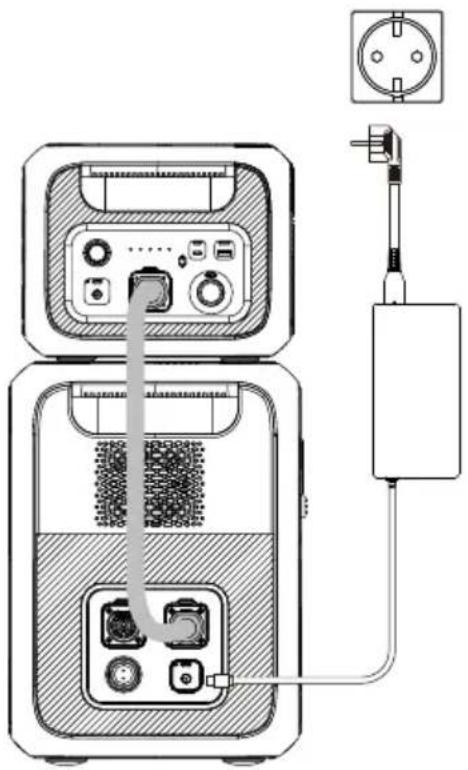

Opladen via uitbreiding 01

SOC-A: de resterende capaciteit van AC200MAX SOC-B: de resterende capaciteit van B230-occupakket

Wanneer SOC-A = SOC-B worden beide apparaten tegelijkertijd opgeladen. Wanneer SOC-A < SOC-B wordt de AC200MAX eerst opgeladen door alle stroombronnen in het gecombineerde capaciteitssysteem totdat SOC-A = SOC-B. Daarna worden beide apparaten tegelijkertijd opgeladen. Wanneer SOC-A > SOC-B, wordt alleen de AC200MAX opgeladen.

Opladen via uitbreiding 02

Wanneer SOC-A = SOC-B worden beide apparaten tegelijkertijd opgeladen. Wanneer SOC-A < SOC-B, wordt de B230 opgeladen via een externe voedingsbron (bijv. een adapter), de AC200MAX wordt opgeladen via de B230. Wanneer SOC-A > SOC-B wordt de B230 eerst opgeladen door alle stroombronnen in het gecombineerde capaciteitssysteem totdat SOC-B = SOC-A. Daarna worden beide apparaten tegelijkertijd opgeladen.

9. AC200MAX + EXTRA B230-ACCU'S

Stap 1: Zet de B230 aan/uit.

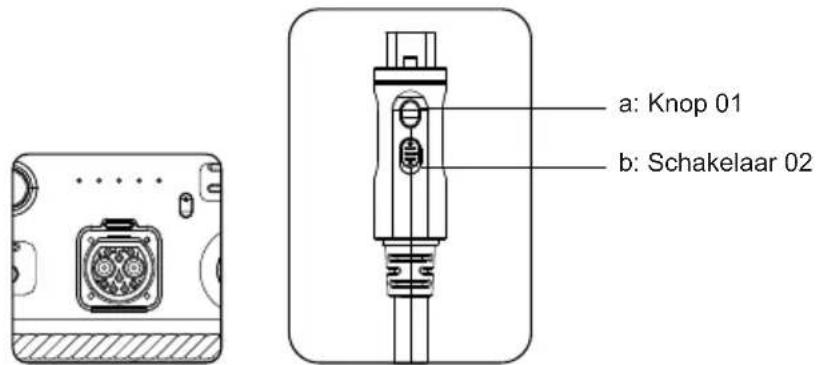

Stap 2: Druk op de knop (a) en steek de accu-uitbreidingskabel in de accupoort van de AC200MAX.

Stap 3: Duw de schakelaar (b) naar voren om de aansluiting te vergrendelen.

a: Knop 01 b: Schakelaar 02

(Eenvoudige aansluiting via hotswap-uitbreidingsaccu.)

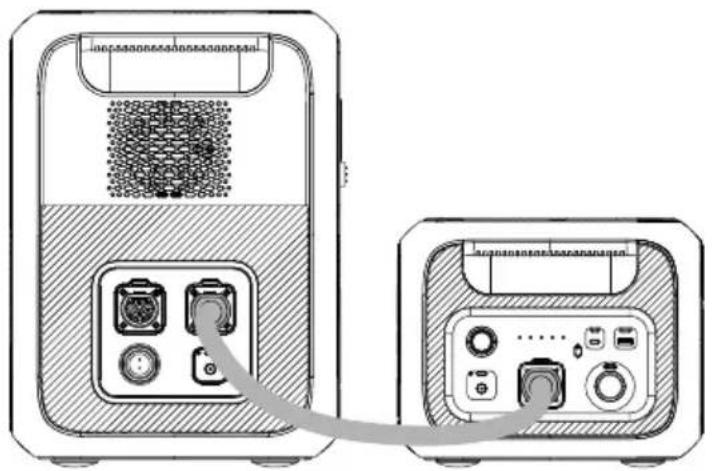

(AC200MAX met 1 x B230 = 4096 Wh capaciteit)

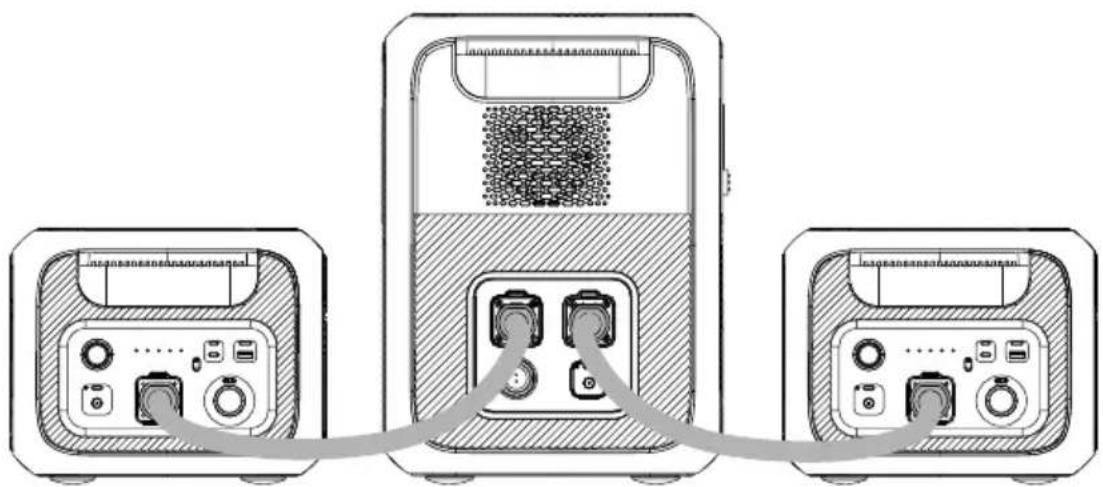

(AC200MAX met 2 x B230 = 6144 Wh)

Algemene specificaties
Modelnummer B230
Netto gewicht 21,8 kg
Afmetingen 420 x 280 x 227,5 mm
Oplaadtemperatuur 0-40 °C
Ontlaadtemperatuur -20-40 °C
Opslagtemperatuur -20-40 °C
Luchtvochtigheid omgeving 10-90 %
Capaciteit 2048 Wh (40 Ah)
Accutype LiFePO4
Standaard accuspanning 51,2 VDC
DC-uitgang
Sigarettenaanstekerpoort x 1	12 VDC/10 A
USB-A x 1 3,6-12 VDC, 3 A, 18 W
USB-C x 1	5-15 VDC, 3 A;20 VDC, 5 A, 100 W
Adapter
AC-ingang 100-240 VAC, 50/60 Hz, max. 7,5 A
DC-uitgang 58,8 VDC, 7-8 A
Zonne-energie (D050S)
MPPT-limiet enkele spanning	12-60 VDC
Max. ingangsvermogen	Max. 500 W
Max. ingangsspanning	Max. 10 A
DC-uitgang 16-60 VDC, max. 8,2 A
Accu-uitbreidingspoort x 1
Specificaties	58,8 VDC

11. VEELGESTELDE VRAGEN

- Hoe kan ik aanspraak maken op de garantie?

Raadpleeg de garantiekaart die u hebt ontvangen van de verkoper waar u het product hebt besteld.

- Kan het apparaat worden geüpgraded?

Wanneer de B230 is aangesloten op de AC200MAX, kan de firmware inclusief ARM, DSP, IoT en BMS online worden geügraded via OTA via de BLUETTI-app.

- Kan het apparaat tegelijkertijd worden opgeladen en ontladen?

Ja, de B230 ondersteunt gelijktijdig opladen en ontladen.

- Hoe kan ik de B230 het beste opbergen?

We raden aan om elke 3-6 maanden op te laden tot 80% van de capaciteit om de levensduur van de accu te verlengen. De accucel kan beschadigd raken door overmatige ontlading.

12. VERKLARING

• Sommige wijzigingen, zoals het uiterlijk of de specificaties, kunnen zonder voorafgaande kennisgeving plaatsvinden als gevolg van de beschikbaarheid van materiaal of hardwareverbeteringen van het product in de loop van de tijd.
• BLUETTI is niet aansprakelijk voor enige schade veroorzaakt door overmacht zoals branden, orkanen, overstromingen, aardbevingen of opzettelijke nalatigheid van de gebruiker, verkeerd gebruik of andere abnormale omstandigheden.
• Er wordt geen vergoeding voor schade verleend als niet-standaard adapters en accessoires worden gebruikt.
• Dit apparaat is niet geschikt voor gebruik op de relevante apparatuur of machines in verband met persoonlijke veiligheid:

Atoomenergieapparaten, ruimtevaartapparaten, medische noodhulpapparaten, enz., of alle apparatuur of machines die uiterst betrouwbare voedingsbronnen vereisen. Wij zijn niet verantwoordelijk voor ongevallen, branden, onrechtmatige of nalatige acties die worden veroorzaakt door dergelijke apparatuur of machines die leiden tot schade.
