MODE D'EMPLOI MPC 25 CHAUVIN ARNOUX

Vous venez d'acquérir un pH mètre / Conductimètre MPC 25 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

• lisez attentivement cette notice de fonctionnement,
  • respectez les précautions d'emploi

SIGNIFICATION DES SYMBOLES UTILISÉS

	ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.
	Le marquage CE indique la conformité aux directives européennes, notamment DBT et CEM.
	La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme un déchet ménager.

SOMMAIRE

1. CARACTÉRISTIQUES TECHNIQUES......4
2. DESCRIPTIF DE L'APPAREIL ....5
   2.1 FACE SUPÉRIEURE 5
   2.2 FACE ARRIÈRE 6
   2.3 FACE INFÉRIEURE 6
3. UTILISATION....7
   3.1 BRANCHEMENT ET MISE EN MARCHE....7
   3.2 RÉGLAGE ET MESURE DU pH 7

3.2.1 CORRECTION MANUELLE DE TEMPÉRATURE....7

3.2.2 TARAGE ET RÉGLAGE DE L'ÉCHELLE DE PH : 7

3.3 MESURE DES POTENTIELS :....8

1. PRINCIPE DE LA MESURE DE CONDUCTIVITÉ ....10

4.1 CARACTÉRISTIQUES DE LA CELLULE DE MESURE : 10
4.2 ÉTALONNAGE DE LA CHAÎNE DE MESURE :....11
4.3 DÉTERMINATION DU COEFFICIENT DE CELLULE :....11
4.4 RÉGLAGE ET MESURE DE LA CONDUCTIVITÉ ....11
4.5 TABLEAU : CONDUCTIVITÉ DES SOLUTIONS DE CHLORURE DE POTASSIUM....12

4.5.1 VARIATION DE LA CONDUCTIVITÉ EN FONCTION DE LA TEMPÉRATURE....12

4.5.2 CONDUCTIVITÉ À 20°C DES SOLUTIONS ÉTALONS DE CHLORURE DE POTASSIUM ....13

1. SORTIE ENREGISTREUR ....13
2. DIFFÉRENTES ANOMALIES POSSIBLES ....14
3. RÈGLES DE SÉCURITÉ ....15
4. MAINTENANCE....16
   8.1 NETTOYAGE 16
   8.2 VÉRIFICATION MÉTROLOGIQUE ....16
   8.3 RÉPARATIONS....16
5. POUR COMMANDER....17
   9.1 ÉTAT DE LIVRAISON....17

1. CARACTÉRISTIQUES TECHNIQUES

Affichage à cristaux liquides 2000 points
Gammes :pHmVConductivité	0,00 à 14,00 pH-1999 à + 1999mV0-200mS/cm, 0-20mS/cm, 0-2000μS/cm,0-200μS/cm
Tension aux bornes de la cellulede conductivité	100mV / 680Hz
Précision ± 1%
Compensation manuelle detempérature (pour le pH)	0 à 100°C
Température d’utilisation 0 à 50°C
Altitude limite 2000m
Humidité 5 à 80% à 35°C
Classe de pollution Catégorie 2
Catégorie d’utilisation 2
CONFORMITÉ AUX NORMES :
Sécurité	Avec l’alimentation livrée : NF EN 61010-1Conditions d’environnement normales (utilisation en intérieur)
CEM	NF EN 61326 appareil de classe B,fonctionnement discontinu.
Consommation 0,5W
Dimensions	275 x 208 x 51 mm
Poids 800g

Le MPC 25 est fourni avec un bloc d'alimentation.

Alimentation 230V – 50/60Hz

Sortie 9V

三

2. DESCRIPTIF DE L'APPAREIL

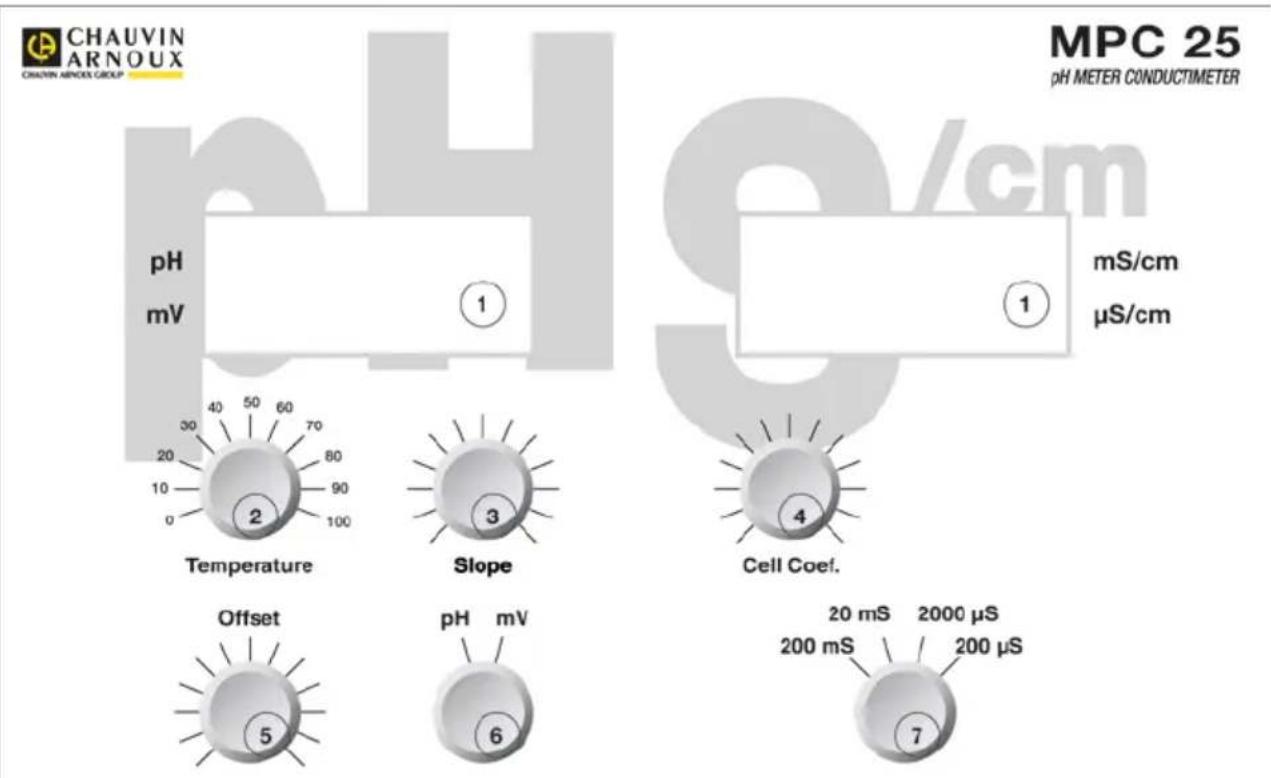

2.1 FACE SUPÉRIEURE

1. Afficheurs à cristaux liquides
2. Bouton de réglage de la température
3. Bouton de réglage de l'échelle
4. Bouton de réglage du coefficient de cellule
5. Bouton de réglage du tarage
6. Bouton de commutation pH/mV
7. Commutateur de gamme à 4 positions

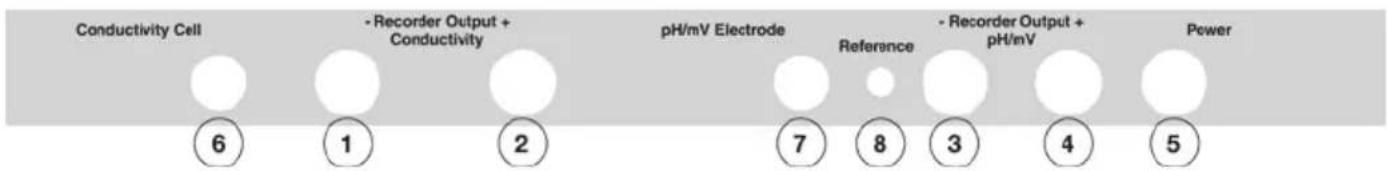

2.2 FACE ARRIÈRE

Conductivity Cell - Recorder Output + Conductivity pH/mV Electrode Reference - Recorder Output + pH/mV Power 6 1 2 7 8 3 4 5

1. Noire ⊖ - Borne 4mm isolée pour sortie enregistreur conductivité
2. Rouge ⊕ - Borne 4mm isolée pour sortie enregistreur conductivité
3. Noire ⊖- Borne 4mm isolée pour sortie enregistreur pH/mV
4. Rouge ⊕- Borne 4mm isolée pour sortie enregistreur pH/mV
5. Prise du bloc d'alimentation
6. Fiche BNC pour cellule de conductivité
7. Fiche BNC pour électrode pH/mV
8. Entrée pour électrode de référence séparée

2.3 FACE INFÉRIEURE

Étiquette d'identification.

Déballer l'appareil, le bloc d'alimentation, les solutions et le manuel d'utilisation.

Mesure pH/mV :

Brancher l'éléctrode combinée de pH ou une autre électrode combinée sur la fiche « Electrode », fiche BNC située à l'arrière de l'appareil.

Pour les électrodes séparées, connecter l'électrode de verre ou métallique sur la fiche « Electrode », et l'électrode de référence sur la borne jaune.

Mesure de la conductivité :

Connector la cellule de conductivité sur la fiche « Conductivity cell », fiche BNC à l'arrière de l'appareil.

Enfin brancher le bloc d'alimentation dans la prise « Power ».

(Le MPC 25 doit être utilisé uniquement avec le bloc d'alimentation fourni).

A l'aide du commutateur, se placer sur la position pH.

3.2.1 CORRECTION MANUELLE DE TEMPERATURE

Relever la température de l'échantillon à analyser.

Amener le repère du bouton « Temperature » à la température du milieu à analyser ou de la solution tampon.

Remarque : Idéalement, les solutions tampons utilisées pour l'étalonnage de la chaîne de mesure (pH mètre-électrode) doivent être à cette température.

3.2.2 TARAGE ET REGLAGE DE L'ECHELLE DE pH :

3.2.2.1 Vérifications / précautions concernant les électrodes :

Avant chaque opération de mesure de pH s'assurer que :

la boule de verre de l'électrode ne contient pas de bulle d'air,
l'électrode de référence à électrolyte liquide est correctement remplie avec une solution de chlorure de potassium de concentration adéquate (KCl 1 mol.L ^-1 ),
le bouchon de l'orifice de remplissage de l'électrode de référence est ouvert,
les électrodes sont bien branchées.

3.2.2.2 Étalonnage

Exemple : Utilisation de solutions tampon pH4.00 et pH7.00.

Rincer l'électrode combinée pH (ou les deux électrodes séparées) à l'eau distillée.
- Plonger l'électrode dans la solution tampon de pH7.00 (toujours en premier).
Lorsque le signal est stabilisé, à l'aide du bouton « Offset » amener la valeur affichée à 7.00
Rincer l'électrode à l'eau distillée.
Plonger l'électrode dans une solution tampon pH4.00.
Lorsque le signal est stabilisé, à l'aide du bouton « Slope » amener la valeur à 4.00
Rincer l'électrode à l'eau distillée.
- Plonger l'électrode dans le milieu à analyser.

3.3 MESURE DES POTENTIELS :

A l'aide du commutateur se placer sur la position mV.

Exemple : Utilisation de la solution Michaëlis.

Composition de la solution : KCI

$$ \mathrm{K} _ {3} \left[ \mathrm{F} _ {\mathrm{e}} (\mathrm{CN}) _ {6} \right] $$

$$ \mathrm{K} _ {4} \left[ \mathrm{F} _ {\mathrm{e}} (\mathrm{CN}) _ {6} \right] $$

ATTENTION : ne pas acidifier.

Couple électrochimique en jeu : [F_e(CN)6]^3- + 1 [Fe(CN)_6]^4-

Le potentiel d'oxydo-réduction E d'une solution est égal au potentiel lu (E lu) augmenté du potentiel de l'électrode de référence (E réf).

Pour une électrode de référence (Ag, AgCl, KCl 1 mol.L ^-1 ) E réf = 236mV à 25°C (Cf. tableau p 9).

Pour une solution étalon Michaëlis E = 382mV.

Donc E lu = 382 - 236 = 146mV.

Rincer à l'eau distillée l'électrode combinée ou les électrodes séparées (par exemple : une électrode de platine et une électrode de référence).
Plonger l'électrode dans la solution de Michaëlis.
A l'aide du bouton « Offset » amener si nécessaire l'affichage à + 146.
Rincer l'électrode à l'eau distillée.
- Plonger l'électrode dans le milieu à analyser.

Si l'on travaille à une température autre que 25°C ou avec une électrode de référence autre que (Ag, AgCl, KCl 1 mol.L ^-1 ) le potentiel E lu sera différent de celui indiqué sur l'étiquette. Voici le tableau applicable à la solution Michaëlis :

DIFFÉRENCE DE POTENTIEL ENTRE L'ÉLECTRODE DE PLATINE ET L'ÉLECTRODE DE RÉFÉRENCE PLONGÉES DANS LA SOLUTION DE MICHAËLIS DILUÉE (voir étiquette)

Électrode de référenceTempérature	(Ag, AgCl, KCl, 1mol.L ^-1 )	(Ag, AgCl, KCl, 3mol.L ^-1 )	(Ag, AgCl, KCl, 3,5mol.L ^-1 )	(Ag, AgCl, KCl, saturé)	(Hg, Hg _2 , Cl _2 KCl 1mol.L ^-1 )	(Hg, Hg _2 , Cl _2 KCl saturé)	(Hg, Hg _2 , SO _4 K _2 SO _4 1mol.L ^-1 )
15°C	164mV	192mV	195mV	198mV	121mV	156mV
20°C	155mV	183mV	187mV	191mV	111mV	147mV
25°C	146mV	174mV	177mV	183mV	99mV	138mV	-276mV
30°C	135mV	165mV	168mV	175mV	87mV	128mV
INCERTITUDE	± 4mV	± 4mV	± 4mV	± 4mV	± 4mV	± 4mV	± 4mV

4. PRINCIPE DE LA MESURE DE CONDUCTIVITÉ

La conductance électrique G d'un liquide dépend de la géométrie du volume de liquide considéré. C'est l'inverse de la résistance R. Elle s'exprime en Siemens (S).

$$ \mathbf {G} = 1 / \mathbf {R}; \quad 1 \mathbf {S} = 1 \Omega^ {- 1} $$

La conductivité γ est l'inverse de la résistivité ρ. Elle s'exprime en Siemens par centimètre. La conductivité γ est une caractéristique spécifique d'un liquide. C'est la conductivité d'une colonne de liquide d'une section de 1cm² et d'une longueur de 1cm. La conductivité d'un électrolyte ne dépend que de sa nature et de sa concentration.

$$ \gamma = 1 / \rho ; 1 S. c m ^ {- 1} = 1 (\Omega . c m) ^ {- 1} $$

De même que la résistance et la résistivité sont reliées par la formule : R = ρ (I/S)

La conductance et la conductivité sont reliées par la formule : G = (S / l)

Avec G conductance en Siemens

γ conductivité en S.cm ^-1 .

S surface en cm ^2 .

I longueur en cm.

Pour mesurer la conductivité d'un électrolyte, il suffit de maintenir une tension alternative fixe aux bornes de la cellule et de mesurer le courant qui la traverse.

4.1 CARACTÉRISTIQUES DE LA CELLULE DE MESURE :

La cellule de conductimétrie est constituée de deux plaques carrées (5mm de côté) de platine platiné, planes parallèles et distantes de 4mm. Les plaques de platine lisses sont platinées. C'est-à-dire recouverte de dendrites de platine formant ainsi une surface développée poreuse. Cette opération a pour objectif de limiter les phénomènes de polarisation des électrodes.

La valeur de conductance mesurée pour une solution électrolytique dépend non seulement de la conductivité du strict volume de solution compris entre les plaques du capteur mais également de la solution présente à proximité de ce volume cubique puisque la cellule de mesure est immergée dans un volume de solution plus important.

4.2 ÉTALONNAGE DE LA CHAÎNE DE MESURE :

Dans la pratique, la « constante de cellule » de la chaîne de mesure ne peut être obtenue que par étalonnage en plongeant la cellule utilisée dans une solution étalon de conductivité connue à une température donnée (par exemple : solution aqueuse de chlorure de potassium décimolaire).

Le capteur fourni ayant une constante de cellule voisine de l'unité, un léger réglage au moyen du bouton de coefficient de cellule permet d'ajuster la valeur de conductance, initialement obtenue, à la valeur réelle de conductivité de la solution étalon (voir tables de conductivité en fonction de la température).

La chaîne de mesure est alors étalonnée et donne directement la valeur de conductivité du milieu étudié.

4.3 DÉTERMINATION DU COEFFICIENT DE CELLULE :

Si toutefois l'utilisateur souhaite obtenir la valeur réelle de la constante de cellule d'une sonde isolée, il est alors nécessaire d'utiliser une résistance pure.

Dans un premier temps, on effectue le réglage du conductimètre connecté à cette résistance pure. Ensuite, la sonde, connectée au même appareil réglé, est plongée dans la solution étalon. La constante de cellule réelle de cette sonde est alors obtenue par le calcul du rapport de la valeur de conductance affichée sur la valeur de conductivité connue de cette solution étalon mesurée.

$$ \mathbf {G} _ {\text { affichée }} / \gamma_ {\text { étalon }} = \text { Constante de cellule réelle } $$

4.4 RÉGLAGE ET MESURE DE LA CONDUCTIVITÉ

Il est conseillé d'effectuer le réglage de la cellule avec une solution étalon de la même gamme que celle de la solution à mesurer.

Exemple : Solution de KCl 0,1mol.L ^-1

Positionner le commutateur de gamme sur la position : 20mS.

Tremper la cellule dans la solution KCl 0,1mol.L ^-1 .

A l'aide du bouton « Cell coeff. » amener l'affichage à la valeur donnée par le tableau ci-joint en fonction de la température de la solution.

(exemple : 12.97mS à 25°C)

Rincer la cellule dans de l'eau distillée.

Plonger la cellule dans le milieu à analyser.

4.5 TABLEAU : CONDUCTIVITÉ DES SOLUTIONS DE CHLORURE DE POTASSIUM

4.5.1 VARIATION DE LA CONDUCTIVITÉ EN FONCTION DE LA TEMPÉRATURE

	Dilution au 10ème	Dilution au 50ème	Dilution au 100ème	Dilution au 1000ème
TEMPERATURE °C	KCI 0,1 mol.L-1	KCI 0,02 mol.L-1	KCI 0,01 mol.L-1	KCI 0,001 mol.L-1
	Conductivité mS/cm	Conductivité mS/cm	Conductivité μS/cm	Conductivité μS/cm
15	10,410	2,242	1 147	119,1
16	10,670	2,293	1 174	121,9
17	10,930	2,347	1 199	124,5
18	11,190	2,398	1 224	127,1
19	11,430	2,451	1 250	129,6
20	11,700	2,500	1 279	132,5
21	11,960	2,551	1 305	135,3
22	12,220	2,604	1 331	138,1
23	12,470	2,659	1 359	140,9
24	12,730	2,710	1 387	143,8
25	12,970	2,769	1 412	146,5

4.5.2 CONDUCTIVITÉ À 20°C DES SOLUTIONS ÉTALONS DE CHLORURE DE POTASSIUM

Concentration (mol.L-1)	Dilution		Conductivité mS/cm
1	Chlorure de potassium ..... 74.56g Eau distillée ..... q.s.p. 1 000 mL		112,359
	Volume de solution 1 mol.L-1(mL)	Eau distillée (mL)
0,400	40	q.s.p. 100	41,660
0,200	20	100	22,070
0,150	15	100	16,390
0,100	10	100	11,700
0,067	6,6	100	7,812
0,050	5	100	5,988
0,040	4	100	4,807
0,033	3,3	100	4,032
0,025	2,5	100	3,048
	Volume de solution 0,1 mol. L-1(mL)	Eau distillée (mL)	Conductivité μS/cm
0,020	20	q.s.p. 100	2 510
0,015	15	100	1 851
0,010	10	100	1 279
0,008	8	100	1 000
0,0067	6,6	100	843,8
0,005	5	100	653,5
0,004	4	100	512,8
0,0033	3,3	100	430,1
0,0025	2,5	100	325,2
0,002	2	100	298,5
0,0015	1,5	100	196
0,001	1	100	132,5

Nota : Prendre toutes les précautions indispensables pour obtenir des mesures exactes et des solutions homogènes.

5. SORTIE ENREGISTREUR

Les sorties enregistreurs se trouvent sur la face arrière de l'appareil.

Bornes noires ⊖ et rouges ⊕ pour fiche banane 4mm isolée.

En conductivité : Affichage : 0 - 2000 (quelque soit la gamme)

Sortie enregistreur : 0-5000 mV (0-5V)

En pH : 0-14pH

Sortie enregistreur : 0-5000mV (0-5V)

En mV : -2000 / +2000mV

Sortie enregistreur : 0-5000mV (0-5V)

6. DIFFÉRENTES ANOMALIES POSSIBLES

ANOMALIES CONSEILS
Pas d'affichage Vérifier l'alimentation 230 V.	Vérifier le branchement du bloc d'alimentation dans la prise d'alimentation « Power ».
Pas de stabilisation du pH quelque soit la solution mesurée.	Vérifier que l'électrode de pH est correctement immergée (pont d'écoulement, boule de verre).Vérifier le branchement de cette électrode.
Lors de l'étalonnage dans la solution tampon pH7.00, impossibilité d'amener l'affichage à la valeur 7.00 Potentiomètre « Offset » en butée.	Vérifier le niveau de l'électrolyte de référence.Changer l'électrolyte de l'électrode de référence kCl 1 mol.L ^-1 (si électrolyte liquide).
Lors de l'étalonnage dans la solution tampon pH4.00 ou pH9.00, impossibilité d'amener l'affichage aux valeurs 4.00 et 9.00 respectivement.Potentiomètre « Slope » en butée.	Vérifier la position du potentiomètre de température.Nettoyer l'électrode en la plongeant quelques heures dans une solution diluée d'acide chlorhydrique HCI (0,1 mol.L ^-1 ).
Pas de stabilisation de la conductivité quelque soit la solution mesurée.Aucune variation de la conductivité quelque soit la solution mesurée.	Vérifier si la cellule de conductivité est correctement immergée.Vérifier le branchement de cette cellule.
L'appareil va en saturation.(l'afficheur indique 1)	Vous êtes en dépassement de gamme.Placez le commutateur de gamme sur la gamme supérieure.
Dans solution étalon potentiomètre de réglage cellule en butée.	Nettoyer la cellule

7. RÈGLES DE SÉCURITÉ

L'alimentation secteur doit respecter les caractéristiques : 230 V ± 10% 50-60 Hz - 5W.
L'intérieur de l'appareil doit toujours être maintenu propre et sec.
Si l'appareil est utilisé d'une façon qui n'est pas conforme aux spécifications, la protection assurée par l'appareil peut être compromise.
Débrancher l'appareil avant toute ouverture du boîtier.
Le bloc d'alimentation tient lieu de sectionneur de tension.
Le pH-mètre conductimètre MPC25 est destiné à des personnes connaissant les bonnes pratiques de laboratoire. Si le MPC25 n'est pas utilisé conformément à ces instructions d'utilisation, la protection offerte par le matériel peut être réduite.
Le fonctionnement de l'appareil peut présenter des perturbations de fonctionnement sous l'effet de champs électriques rayonnés ou d'émissions conduites.
L'appareil ne doit pas être utilisé dans le cadre d'un fonctionnement permanent sans contrôle humain.
Cet appareil produit, utilise et peut émettre une énergie sous forme de radio fréquence et s'il n'est pas installé et utilisé conformément à la notice d'utilisation, il peut causer des interférences avec les communications radio.
Dans une zone résidentielle, l'utilisateur de ce matériel causera probablement des interférences ; auquel cas, l'utilisateur devra à ses propres frais, prendre toutes les mesures requises pour remédier à l'interférence.

8. MAINTENANCE

L'instrument ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.

8.1 NETTOYAGE

Utilisez un chiffon humidifié avec de l'eau propre ou avec un détergent neutre pour essuyer l'émetteur, et utilisez ensuite un chiffon sec pour l'essuyer de nouveau.

N'utilisez de nouveau l'appareil que lorsqu'il est complètement sec.

8.2 VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.

Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités (renseignements et coordonnées sur demande) ou à l'agence de votre pays.

8.3 RÉPARATIONS

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

9. POUR COMMANDER

9.1 ÉTAT DE LIVRAISON

• 1 pH mètre / Conductimètre MPC 25
• 1 notice de fonctionnement
• 2 solutions tampon pH
• 1 solution KCl 1Mol/l de 125ml
• 1 solution Michaëlis
• 1 Alimentation 9V
• 1 Adaptateur 2mm/4mm

Le tout conditionné dans une boîte en carton.

English

Tél : [phone]

Fax: [phone]
