Ovation H-605FC - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Lampe LED à haute performance, 60W, température de couleur variable de 2800K à 6500K, 16 millions de couleurs.
Utilisation	Idéale pour les productions théâtrales, concerts, événements en direct et installations permanentes.
Maintenance et Réparation	Nettoyage régulier des lentilles recommandé, vérification des connexions électriques et mise à jour du firmware si nécessaire.
Sécurité	Utiliser uniquement avec des supports appropriés, éviter l'exposition à l'eau et aux températures extrêmes.
Informations Générales	Poids : 3,2 kg, dimensions : 300 x 200 x 150 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - Ovation H-605FC Chauvet

Comment allumer la Chauvet Ovation H-605FC ?

Pour allumer la Chauvet Ovation H-605FC, branchez le câble d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de la lampe.

Comment ajuster la température de couleur de la lampe ?

Utilisez le panneau de contrôle de la Chauvet Ovation H-605FC pour accéder aux paramètres de couleur et ajuster la température de couleur selon vos préférences.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la lampe est correctement branchée, que le câble d'alimentation est en bon état et que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment nettoyer la Chauvet Ovation H-605FC ?

Débranchez la lampe et utilisez un chiffon doux et non abrasif pour nettoyer l'extérieur. Évitez de toucher les lentilles avec les doigts.

Quelle est la durée de vie de la lampe ?

La durée de vie de la Chauvet Ovation H-605FC est d'environ 20 000 heures en utilisation normale.

Comment mettre à jour le firmware de la lampe ?

Téléchargez le dernier firmware depuis le site de Chauvet et suivez les instructions fournies dans le manuel d'utilisation pour mettre à jour la lampe.

Quels types de supports sont compatibles avec la Chauvet Ovation H-605FC ?

La Chauvet Ovation H-605FC est compatible avec des supports standard tels que des trépieds et des barres de suspension conçues pour les équipements d'éclairage.

Comment connecter la lampe à un contrôleur DMX ?

Utilisez un câble DMX pour relier la Chauvet Ovation H-605FC à votre contrôleur DMX. Assurez-vous de configurer l'adresse DMX correctement sur le panneau de contrôle.

La lampe émet-elle des bruits pendant le fonctionnement ?

Un léger bruit de ventilateur est normal. Si vous entendez des bruits inhabituels, vérifiez si la lampe est correctement montée et qu'aucun objet ne gêne le ventilateur.

Comment régler l'angle de faisceau de la lampe ?

Utilisez les réglages de positionnement sur le pied de la Chauvet Ovation H-605FC pour incliner et orienter le faisceau selon vos besoins.

MODE D'EMPLOI Ovation H-605FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation H-605FC (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.
- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

- Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de susopension dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation H-605FC
  • Lentilles 65°, 45° et 25°
• 80^ Filter
• Coussin alvéolé
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation H-605FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation H-605FC utilise une connexion de données DMX standard pour ses personnalités DMX: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation H-605FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation H-605FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Fonctionnement sans fil

1. Allumez l'émetteur W-DMX.
2. Connectez l'ametteur W-DMX au controleur DMX.
3. Placez le Ovation H-605FC à moins de 300 m de l'émetteur W-DMX.
4. Debranchez tous les cables DMX branches sur le Ovation H-605FC.
5. Allumez le Ovation H-605FC.

Configuration

1. A partir du panneau de commande du Ovation H-605FC allez sur le menu DMX Address.
2. Selectionnez l'adresse de départ comme avec tout autre appareil compatible DMX.
3. Allez sur le menu Wireless Setting >Receive On/Off.
4. Selectionnez On. (L'indicateur d'intensite du signal affiche un ? devant les barres.)
5. Appuyez sur le bouton de réinitialisation de l'émetteur W-DMX. (L'indicateur d'intensité du signal du Ovation H-605FC affiche un sigle 5 devant les barres pendant 3 secondes pendant l'établissement de la connexion.)

Appairage de l'appareil

Si le Ovation H-605FC a déjà été appairé avec l'émetteur W-DMX, l'indicateur d'intensité du signal situé au milieu de l'écran LCD affiche la force du signal. Dans ce cas, le Ovation H-605FC est prêt à fonctionner en mode sans fil.

1. A partir du panneau de commande du Ovation H-605FC, allez au menu Wireless Setting.
2. Sélectionnez Receive Reset. L'indicateur d'intensité du signal du Ovation H-605FC affiche un ? devant les barres.
3. Sur l'émetteur W-DMX, appuyez sur (l'indicateur de signal de l'émetteur clignote).
4. Lorsque l'emetteur a trouve le Ovation H-605FC, l'indicateur de signal de l'émetteur W-DMX reste allume.
5. L'indicateur d'intensité du signal situé au milieu de l'écran LCD sur le Ovation H-605FC affiche alors la force du signal.

Le fonctionnement W-DMX peut être interrompu ou inhibé par des masses de liquides entre l'émetteur et le récepteur, comme par exemple de l'eau, de la neige ou des personnes. Pour de meilleurs résultats, assurez-vous que la zone située entre l'émetteur et le récepteur soit exempte de toute masse liquide.

Roue de Couleurs Virtuelles (VCW)

Le Ovation H-605FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de Couleurs

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	---	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	250	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue 2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Remarque: Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	185	160	90	248	180
026 ⇔ 050	3200K	190	180	102	148	180
051 ⇔ 075	3500K	200	194	111	249	180
076 ⇔ 100	4000K	195	204	122	249	180
101 ⇔ 125	4500K	195	212	132	249	187
126 ⇔ 150	5000K	195	219	140	249	187
151 ⇔ 175	5600K	200	229	148	251	181
176 ⇔ 200	6000K	181	230	152	252	182
201 ⇔ 225	6500K	180	233	157	252	182
226 ⇔ 255	--	000	000	000	000	000

Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

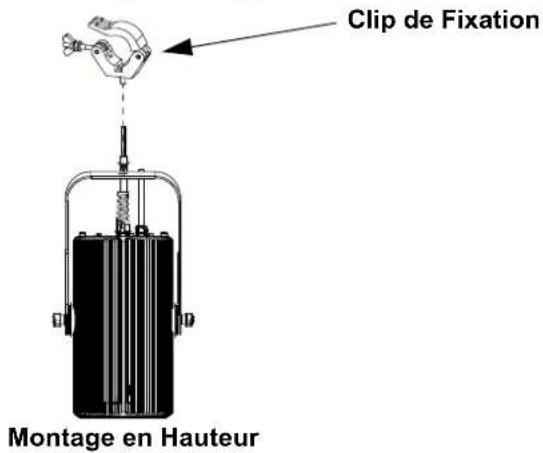

Schéma de Montage de l'Appareil

Clip de Fixation Montage en Hauteur

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableu de Menu

Reportez-vous à la page du produit Ovation H-605FC sur www.chauvetprofessional.com pour la demière carte des menu.

Niveau Principal	Niveaux de Programmation Description
DMX Address Address 001-510*				Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1CH	Virtual Color Wheel		1- canaux: RVBAL, teinte, VCW, température de la couleur
		Color Temperature
		Manual Color Mixer
	3CH			3- canaux: gradateur, VCW, température de la couleur
	5CH 5- canaux: RVBAL control
	7CH			7- canaux: RVBAL control, gradateur, stroboscope
	10CH			10- canaux: RVBAL control, gradateur, gradateur fin, stroboscope, VCW, température de la couleur
	12CH			12- canaux: RVBAL, gradateur, stroboscope, macro de couleurs, effet d'anneau, vitesse gradateur, vitesse auto, VCW, passe a rouge
	13CH			13- canaux: 16-bit RVBAL control, gradateur, gradateur fin, stroboscope
	16CH			16- canaux: RVBAL control, gradateur, gradateur fin, stroboscope, VCW, température de la couleur, passe a rouge
	HSV			3- canaux: teinte, saturation, valeur
Niveau Principal	Niveaux de Programmation Description
VCW	VCW	C3050 - Md Yellow	Dimmer	000-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	CCT		2800K	Dimmer	000-255
			3200K
			3500K
			4000K
			4500K
			5000K
			5600K
			6000K
			6500K
	MCM		Red
			Green
			Blue
			Amber
			Lime
	Color X-Fade Speed		Off		Désactive la transition en fondu entre les couleurs
			X-Fade Speed 1		Crée une transition en fondu entre les couleurs lors de l'utilisation de couleurs dans le Virtual Color Wheel ou le tableau de température de couleur, de rapide (X-Fade Speed 1) à lent (X-Fade Speed 4)
			X-Fade Speed 2
			X-Fade Speed 3
			X-Fade Speed 4

Niveau Principal	Niveaux de Programmation Description
Auto Show	Auto 1	1-100		Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Red Shift	On			Imite la gradation des lampes halogènes
	Off
Master/Slave	Master			Reçiot les signaux DMX du contrôleur DMX
	Slave Reçoit les signaux DMX du maître
Dimmer Curve	Linear			Définir la courbe de gradation
	Square
	I Square
	SCurve
Dimmer Mode	Off			Courbes de gradation rapide (Dimmer1) à lent (Dimmer3) ou pas de gradateur (Off)
	Dimmer 1
	Dimmer 2
	Dimmer 3
White Balance	Off			Utilise le paramétrage de blanc définit en usine
	Manual	Red	125-255	Définit la valeur maximale de LED rouge
		Green		Définit la valeur maximale de LED verte
		Blue		Définit la valeur maximale de LED bleue
		Amber		Définit la valeur maximale de LED ambre
		Lime		Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2 Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On			Affichage retro-eclairage toujours active
Wireless Setting	Receive On/Off		On	Permet d'activer/désactiver la fonction DMX sans fil.
			Off
	Receive Reset		No	Permet de réinitialiser le paramétrage sans fil.
			Yes
Emergency Mode	On			Aucune action n'est déclenchée lors de la perte du signal DMX.
	Off			Allume l'appareil lors de la perte du signal DMX.
Niveau Principal	Niveaux de Programmation Description
Information	Fixture Hours ____H		Affiche le nombre total des heures du produit
	LED Hours ____H		Affiche le nombre total d'heures pendant lesquelles les lumières LED ont été allumées
	Version V__		Affiche la version du logiciel installée
	UID __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Factory Setting	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX
16Ch / 13Ch / 12Ch / 10Ch / 7Ch / 5Ch

5Ch	7Ch	10Ch	12Ch	13Ch	16Ch	Fonction				Valeur	Pourcentage/Configuration
-	1	1	1	1	1	G	r	a	d	←a 255	0-100%	u	r	000
-	-	2	-	2	2	G	r	a	d	←a 255	0-100%	u	r	f i n 000
1	2	3	2	3	3	R	o	u	g	←e 255	0-100%	000
-	-	-	-	4	4	R	o	u	g	←e 255	0f-100%	n		000
2	3	4	3	5	5	Ve	r	t		← 255	0000%
-	-	-	-	6	6	Ve	r	t	f	←i 255	0-100%		000
3	4	5	4	7	7	B	l	e	u	← 255	0-10000
-	-	-	-	8	8	B	l	e	u	←f 255	0-100%			000
4	5	6	5	9	9	A	m	b	r	←e 255	0-100%		000
-	-	-	-	10	10	Ambre fin				000 ⇔ 255	0-100%
5	6	7	6	11	11	Menthe verte				000 ⇔ 255	0-100%
-	-	-	-	12	12	Menthe verte fin				000 ⇔ 255	0-100%
-	7	8	7	1	3	1	3	S	t	000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
-	-	9	8	-	1	Roue de Couleurs Virtuelles				000 ⇔ 255	Consultez la sectionRoue de Couleurs Virtuelles (VCW) pour en connaître les valeurs spécifiques
-	-	1	0	9	-	Température de la Couleur				000 ⇔ 255	Consultez la sectionGamme des températures de couleurpour les valeurs spécifiques
-	-	-	1	0	-	Programmes automatiques				000 ⇔ 010011 ⇔ 060061 ⇔ 110111 ⇔ 160161 ⇔ 210211 ⇔ 255	No functionAuto programmes 1Auto programmes 2Auto programmes 3Auto programmes 4Auto programmes 5
-	-	-	11	-	-	Vitesse auto				000 ⇔ 255	0-100%
-	-	-	1	2	-	Contrôle(mainténez pendant 3 seconde)				000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 063064 ⇔ 071072 ⇔ 079080 ⇔ 087088 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 135136 ⇔ 255	Pas de fonctionRéinitialisation du gradateurPasse a rouge activéPasse a rouge désactivéCourbe de gradateur S-curveCourbe de gradation linéaireCourbe de gradation carréeCourbe de gradateur carrée inverseMode gradateur: désactivéMode gradateur 1Mode gradateur 2Mode gradateur 3Vitesse du fondu en X désactiveVitesse du fondu en X 1 (le plus rapide)Vitesse du fondu en X 2Vitesse du fondu en X 3Vitesse du fondu en X 4 (le plus lent)Réservé pour une utilisation future

3Ch / 1Ch

1Ch	3Ch	Fonction	Valeur	Pourcentage/Configuration
1 1 Gradateur 000			255 0–100%
-	2	Roue de Couleurs Virtuelles	000 255	Consultez la section Roue de Couleurs Virtuelles (VCW) pour en connaître les valeurs spécifiques
-	3	Température de la Couleur	000 255	Consultez la section Gamme des températures de couleur pour les valeurs spécifiques

HSV

Canal	Fonction				Valeur	Pourcentage/Configuration
1	T	e	i	n	t 2550-100%	000
2	S	a	t	u	r 2550-100%t	i	o	n	000
3	Valeur				000 2550-100%
