MANUAL DE USUARIO Ovation H-605FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation H-605FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com fpara información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NNO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation H-605FC
  • Lentes de 65°, 45° y 25°
• 80^ Filter
• Caja tipo huevera
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo		Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation H-605FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation H-605FC usa una conexión de datos DMX normal para sus personalidades: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation H-605FC usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation H-605FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Funcionamiento inalámbrico

En condiciones óptimas, el Ovation H-605FC puede funcionar a una distancia de hasta 300 m (900 ft) del transmisor W-DMX. El receptor W-DMX del Ovation H-605FC tiene que estar emparejado con el transmisor W-DMX para el funcionamiento inalámbrico.

Configuración inicial

1. Encienda el transmisor W-DMX.
2. Conecte el transmisor W-DMX a un controlador DMX.
3. Sitúe el Ovation H-605FCa una distancia de hasta 300 m del transmisor W-DMX.
4. Desconecte cualquier cable DMX del Ovation H-605FC.
5. Encienda el Ovation H-605FC.

Configuración

1. Desde el panel de control del Ovation H-605FC vaya a DMX Address.
2. Seleccione la dirección de inicio, al igual que con cualquier otro producto compatible con DMX.
3. Vaya a Wireless Setting > Receive On/Off.
4. Seleccione On. (en el indicador de potencia de señal aparecerá una ? delante de las barras)
5. Pulse el botón de reinicio del transmisor W-DMX. (en el indicador de potencia de señal del Ovation H-605FC aparecerá 4 delante de las barras durante 3 segundos mientras se establece la conexin.)

Emparejamiento de productos

Si el Ovation H-605FC ya se ha emparejado con el transmisor W-DMX, el indicador de potencia de señal en el medio de la pantalla LCD mostrará la potencia de la señal. En este caso, el Ovation H-605FC está listo para funcionar en modo inalámbrico.

1. Desde el panel de control del Ovation H-605FC's vaya a Wireless Setting.

2. Seleccione Receive Reset. En el indicador de potencia de señal del Ovation H-605FC aparecerá una ? delante de las barras.

3. Desde el transmisor W-DMX, pulse (el indicador de señal del transmisor parpadeara).

4. Una vez que el transmisor haya encontrado el Ovation H-605FC, el indicador de señal del transmisor W-DMX se iluminara de forma constante.
5. El indicador de potencia de señal en el medio de la pantalla LCD del Ovation H-605FC mostrará la potencia de la señal.

Masas líquidas entre el transmisor y el receptor, como agua, nieve o personas, pueden interrumpir o impedir el funcionamiento por W-DMX™. Para mejores resultados, mantenga la zona entre el transmisor y el receptor sin ninguna masa líquida.

Rueda de Color Virtual (VCW)

El Ovation H-605FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de Colores

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	250	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue 2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor del Canal DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	255	199	107	253	255
026 ⇔ 050	3200K	253	247	129	255	255
051 ⇔ 075	3500K	234	255	141	253	255
076 ⇔ 100	4000K	204	255	156	243	255
101 ⇔ 125	4500K	181	248	166	224	255
126 ⇔ 150	5000K	160	255	180	241	255
151 ⇔ 175	5600K	138	255	191	241	255
176 ⇔ 200	6000K	147	255	193	203	255
201 ⇔ 225	6500K	142	251	197	187	255
226 ⇔ 255	--	000	000	000	000	000

Nota: Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

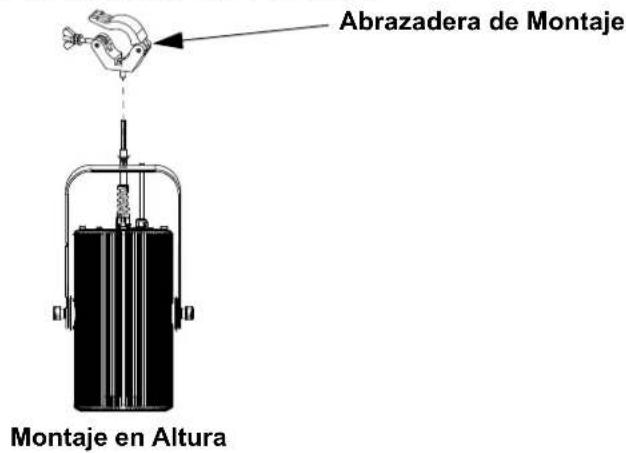

Diagrama de Montaje del Producto

Abrazadera de Montaje Montaje en Altura

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Consulte la página del producto Ovation H-605FC en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal Niveles de Programación Descripción
DMX Address Address 001-510*				Selecciona la dirección de inicio(*canal más alto restringido a la elección de personalidad)
DMX Channel	1CH	Virtual Color Wheel		1-canales: RVAAL, cambio a rojo,VCW, o temperatura del color
		Color Temperature
		Manual Color Mixer
	3CH			3-canales: atenuador, VCW, temperature de color
	5CH 5-canales: control RVAAL
	7CH			7-canales: control RVAAL,atenuador, estroboscopio
	10CH			10-canales: control RVAAL,atenuador, fino atenuador,estroboscopio, VCW, temperatura de color
	12CH			12-canales: control RVAAL,atenuador, estroboscopio, VCW, temperatura de color, programas automática, velocidad automática,velocidad atenuador, cambio a rojo
	13CH			13-canales: 16-bit-control RVAAL,atenuador, estroboscopio
	16CH			16-canales: control RVAAL, 16-bit-control RVAAL, atenuador, fino atenuador, estroboscopio, VCW, temperatura de color, cambio a rojo
	HSV 3-			canales: matiz, saturacion, valor
Nivel Principal	Niveles de Programación Descripción
VCW	VCW	C3050 - Md Yellow	Dimmer	000-255	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de Colores para ver los valores específicos.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	CCT	2800K Temperaturas de color blanco			Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
		3200K
		3500K
		4000K
		4500K
	CCT	5000K	Dimmer	000-255	Temperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
		5600K
		6000K
		6500K
	MCM		Red		Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
			Green
			Blue
			Amber
			Lime
	Color X-Fade Speed		Off		Desactiva la transición de desvanecimiento entre colores
			X-Fade Speed 1 Crea una		transición de desvanecimiento entre colores cuando se utilizan colores en la rueda de color virtual o en la tabla de temperatura de color, desde rápido (X-Fade Speed 1) hasta lento (X-Fade Speed 4)
			X-Fade Speed 2
			X-Fade Speed 3
			X-Fade Speed 4

Nivel Principal	Niveles de Programación Descripción
Auto Show	Auto 1		1-100	Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Red Shift	On			Imita la atenuación de una lámpara halógena
	Off
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Curve	Linear			Configura la curva del atenuador
	Square
	I Square
	SCurve
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	125-255	Establece el valor máximo de LED rojo
		Green		Establece el valor máximo de LED verde
		Blue		Establece el valor máximo de LED azul
		Amber		Establece el valor máximo de LED ámbar
		Lime		Establece el valor máximo de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2 Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On			Retro-iluminación de la pantalla siempre activa
Wireless Setting	Receive On/Off		On	Reinicia la configuración inalambrica
			Off
	Receive Reset		No	Apaga/enciende la funcion DMX inalambrica
			Yes
Emergency Mode	On			Enciende el producto cuando se pierde la señal DMX
	Off			No se emprende ninguna acción cuandose pierde la señal DMX
Nivel Principal	Niveles de Programación Descripción
Information	Fixture Hours ____H		Muestra el nombre total de las horas del producto
	LED Hours ____H		Muestra el total de horas que las luces LED han estado encendidas
	Version V__		Muestra instalada la versión de software
	UID _______________ Muestra el ID del dispositivo
Factory Setting	No Muestra actual UID #
	Yes		Reinicia a la configuración de fábrica

Valores DMX
16Ch / 13Ch / 12Ch / 10Ch / 7Ch / 5Ch

5Ch	7Ch	10Ch	12Ch	13Ch	16Ch	Función	Valor	Porcentaje/Configuración
-	1	1	1	1	1	A t e n	u ⇔ 255	0-100% o r 000
-	-	2	-	2	2	A t e n	u ⇔ 255	0-100% o r f i n o
1	2	3	2	3	3	R o j o	⇔ 255	0-100%
-	-	-	-	4	4	R o j o	f ⇔ 255	0-100% o 000
2	3	4	3	5	5	V e r d	e ⇔ 255	0-100% 000
-	-	-	-	6	6	V e r d	e ⇔ 255	0-100% n o 000
3	4	5	4	7	7	A z u l	r ⇔ 255	0-100% l 000
-	-	-	-	8	8	A z u l	r ⇔ 255	0-100% l f i n o
4	5	6	5	9	9	Á m b a	r ⇔ 255	0-100% 000
-	-	-	-	10	10	Ámbar fino	000 ⇔ 255	0-100%
5	6	7	6	11	11	Verde menta	000 ⇔ 255	0-100%
-	-	-	-	12	12	Verde menta fino	000 ⇔ 255	0-100%
-	7	8	7	13	13	Estroboscopio	000 ⇔ 010	Sin función
							011 ⇔ 255	Estroboscopio, lento a rápido
-	-	9	8	-	1	4 R u e	000 ⇔ 255	Consulte la sección Tabla de Colores para ver los valores específicos.
-	-	10	9	-	15	Temperatura del color	000 ⇔ 255	Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
-	-	-	10	-	-	Programas automática	000 ⇔ 010	Sin función
							011 ⇔ 060	Auto programas 1
							061 ⇔ 110	Auto programas 2
							111 ⇔ 160	Auto programas 3
							161 ⇔ 210	Auto programas 4
							211 ⇔ 255	Auto programas 5
-	-	-	11	-	-	Velocidad automática	000 ⇔ 255	0-100%
-	-	-	1	2	-	Control (nanteóga para 3 segundos)	000 ⇔ 007	Sin función
							008 ⇔ 015	Restablecer atenuador
							016 ⇔ 023	Cambio a rojo encendido
							024 ⇔ 031	Cambio a rojo apago
							032 ⇔ 039	Curva de atenuador curva-S
							040 ⇔ 047	Curva de atenuador lineal
							048 ⇔ 055	Curva de atenuador cuadrado
							056 ⇔ 063	Curva de atenuador cuadrado inversa
							064 ⇔ 071	Modo de atenuador: apago
							072 ⇔ 079	Modo de atenuador 1
							080 ⇔ 087	Modo de atenuador 2
							088 ⇔ 095	Modo de atenuador 3
							096 ⇔ 103	Velocidad X-Fade: desactiva
							104 ⇔ 111	Velocidad X-Fade 1 (más rápida)
							112 ⇔ 119	Velocidad X-Fade 2
							120 ⇔ 127	Velocidad X-Fade 3
							128 ⇔ 135	Velocidad X-Fade 4 (más lenta)
							136 ⇔ 255	Reservado para utilización futura

3Ch / 1Ch

1Ch	3Ch	Función	Valor	Porcentaje/Configuración
1 1	Atenuador 000		255	0–100%
- 2	Rueda de Color Virtual (VCW)		000 255	Consulte la secciónTabla de Colorespara ver los valores específicos.
- 3	Temperatura de Color		000 255	Consulte el apartadoGráfico de temperaturas de colorpara ver valores concretos

HSV

Canal	Función	Valor	Porcentaje/Configuración
1 Cambio a rojo 000		255	0–100%
2 Saturación	000	255	0–100%
3	Valor	000 255	0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Email: [e-mail]
