GEBRUIKSAANWIJZING Ovation H-605FC Chauvet

Over deze handleiding

De Ovation H-605FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen,(bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation H-605FC
• 65°, 45° en 25° lenzen
• 80^ Filter
  • E i e r k r a t
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De Ovation H-605FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com, is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation H-605FC gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1, 3, 5, 7, 10, 12, 13, 16, en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation H-605FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation H-605FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Draadloze bediening

In optimale omstandigheden, kan de Ovation H-605FC werken tot een afstand van 300 m van de W-DMX zender. De W-DMX ontvanger in de Ovation H-605FC moet met de W-DMX zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de W-DMX-zender in
2. Sluit de W-DMX-zender aan op een DMX-regelaar.
3. Plaats de Ovation H-605FC binnen 300 m van de W-DMX-zender.
4. Ontkoppel alle DMX-kabels van de Ovation H-605FC.
5. Schakel de Ovation H-605FC in.

Configuratie

1. Ga vanuit het bedieningspaneel van de Ovation H-605FC naar het DMX Address.
2. Kies het startadres, zoals bij elk ander DMX-compatibel product.
3. Ga naar Wireless Setting > Receive On/Off.
4. Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
5. Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de Ovation H-605FC toont 3 seconden een 4 voor de streepjes terwijl een verbinding wordt opgestart.)

Koppelen van het product

Als de Ovation H-605FC al is gekoppeld met de W-DMX-zender, toont de indicator voor de signaalsterkte in het midden van het LCD-scherm de signaalsterkte. In dit geval is de Ovation H-605FC al klaar voor gebruik in de draadloze modus.

1. Ga vanuit het bedieningspaneel van de Ovation H-605FC naar Wireless Setting.
2. Kies Reset. (De aanduiding van de signaalsterkte op de Ovation H-605FC toont een ? voor de streepjes)
3. Druk vanuit de W-DMX-zender op (de signaalaanduiding op de zender zal knipperen)
4. Nadat de zender de Ovation H-605FC heeft gevonden, zal de signaalaanduiding op de W-DMX zender onafgebroken branden.
5. De aanduiding voor de signaalsterkte in het midden van het LCD-scherm op de Ovation H-605FC toont de signaalsterkte.

De werking van W-DMX kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

Virtueel kleurenwiel

De Ovation H-605FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX kanaalwaa rde Weerga ve op het display		Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	250	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue 2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Let op: De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX kanaalwaarde	Weerga ve op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	255	199	107	253	255
026 ⇔ 050	3200K	253	247	129	255	255
051 ⇔ 075	3500K	234	255	141	253	255
076 ⇔ 100	4000K	204	255	156	243	255
101 ⇔ 125	4500K	181	248	166	224	255
126 ⇔ 150	5000K	160	255	180	241	255
151 ⇔ 175	5600K	138	255	191	241	255
176 ⇔ 200	6000K	147	255	193	203	255
201 ⇔ 225	6500K	142	251	197	187	255
226 ⇔ 255	--	000	000	000	000	000

Let op: De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

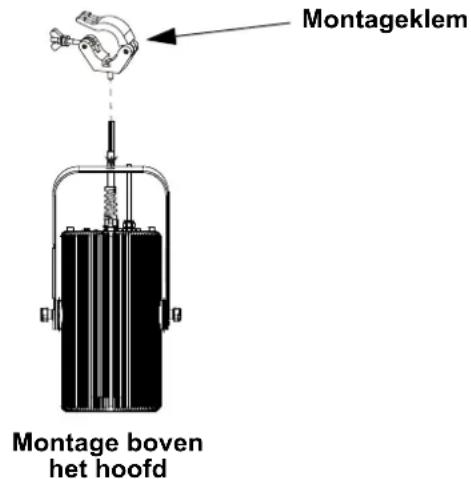

Montagediagram van het product

Montageklem Montage boven het hoofd

Plaatsing op de vloer

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Raadpleeg de productpagina van Ovation H-605FC op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	Address 001-510*			Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1CH	Virtual Color Wheel		1-kanaal: RGBAL, tint, VCW, kleurtemperatuur
		Color Temperature
		Manual Color Mixer
	3CH			3-kanaal: dimmer, VCW, kleurtemperatuur, tint
	5CH 5-kanaal: RGBAL
	7CH			7-kanaal: dimmer, RGBAL, stroboscoop, tint
	10CH			10-kanaal: 16-bit dimmer, RGBAL, stroboscoop, VCW, kleurtemperatuur, tint
	12CH			12-kanaal: 16-bit dimmer, 16-bit RGBAL, stroboscoop. VCW, kleurtemperatuur, programma's, tint
	13CH			13-kanaal: dimmer, RGBAL, stroboscoop, tint
	16CH			16-kanaal: 16-bit dimmer, 16-bit RGBAL, stroboscoop, VCW, kleurtemperatuur, tint
	HSV 3-kanaal: tint, verzadiging, waarde
Hoofdniveau Programmeerniveaus Beschrijving
VCW(Virtual Color Wheel)	VCW(Virtual Color Wheel)	C3050 - Md Yellow	Dimmer	000-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	CCT(Color Temperature)		2800K		Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
			3200K
			3500K
			4000K
			4500K
			5000K
			5600K
			6000K
			6500K
	MCM(Manual Color Mixer)		Red		Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
			Green
			Blue
			Amber
			Lime
	Color X-Fade Speed		Off		Schakelt de fade-overgang tussen kleuren uit
			X-Fade Speed 1 Maakt een fade-overgang tussen kleuren bij gebruik van kleuren in het virtuele kleurenwiel of de kleurtemperatuurgrafiek, van snel (X-Fade Speed 1) tot langzaam (X-Fade Speed 4)
			X-Fade Speed 2
			X-Fade Speed 3
			X-Fade Speed 4
Hoofdniveau	Programmeerniveaus			Beschrijving
Auto Show	Auto 1		1-100	Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Red Shift	On			Bootst halogeenlamp dimmen na
	Off
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Curve	Linear			Stelt de dimcurve in
	Square
	I Square
	SCurve
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rode LED in
		Green		Stelt de maximum waarde van de groene LED in
		Blue		Stelt de maximum waarde van de blauwe LED in
		Amber		Stelt de maximum waarde van de amber LED in
		Lime		Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2 Min			Schakelt de backlight van de display uit na 2min van inactiviteit
	Always On De backlight van de display is altijd aan
Wireless Setting	Receive On/Off		On	Schakelt de DMX-functie aan/uit
			Off
	Receive Reset		No	Schakelt het uit DMX-functie DMXsignaal aan/uit
			Yes
Emergency Mode	On			Schakelt het uit wanneer het DMXsignaal is verbroken
	Off			Er wordt geen actie ondernemen wanneer het DMX-signaal is verbroken
Information	Fixture Hours _ _ _ H Toont het totale aantal producturen
	LED Hours _ _ _ H			Toont het totale aantal uren dat de LED-verlichting aan was
	Version V._			Toont de geïnstalleerde softwareversie
	UID _ _ _ _ Toont het apparaat-ID van het product
Factory Setting	No			Geeft de huidige UID #
	Yes			Herstellen naar de fabrieksstandaard

DMX-waarden
16Ch / 13Ch / 12Ch / 10Ch / 7Ch / 5Ch

5Ch	7Ch	10Ch	12Ch	13Ch	16Ch	Functie			Waarde	Percentage/instelling
-	1	1	1	1	1	D	i	m	m ⇔ e 255	0-100%	000
-	-	2	-	2	2	F	i	j	n	e- 255	d-100%	m m e r 000
1	2	3	2	3	3	R	o	o	d ⇔ 255	0-100%
-	-	-	-	4	4	F	i	j	n	e- 255	0-100%	d 000
2	3	4	3	5	5	G	r	o	e ⇔ n 255	0-100%	000
-	-	-	-	6	6	F	i	j	n	g 255	0-100%	e n 000
3	4	5	4	7	7	B	l	a	u	w 255	0-100%	000
-	-	-	-	8	8	F	i	j	n	b 255	0-100%	u w 000
4	5	6	5	9	9	A	m	b	e ⇔ r 255	0-100%	000
-	-	-	-	10	10	Fijn amber			000 ⇔ 255	0-100%
5	6	7	6	11	11	Lime			000 ⇔ 255	0-100%
-	-	-	-	12	12	Fijn Lime			000 ⇔ 255	0-100%
-	7	8	7	1	3	1	3	S	t	000 ⇔ 010	Geen functie
										011 ⇔ 255	Stroboscoop, langzaam bis snel
-	-	9	8	-	1	4	V	i	r	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
										t u	e k l e u
-	-	10	9	-	15	Kleurtemperatuur			000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
-	-	-	1	0	-	-	P	r	o	000 ⇔ 010	Geen functie
										011 ⇔ 060	Automatische programma 1
										061 ⇔ 110	Automatische programma 2
										111 ⇔ 160	Automatische programma 3
										161 ⇔ 210	Automatische programma 4
										211 ⇔ 255	Automatische programma 5
-	-	-	1	1	-	Automatischesnelheid			000 ⇔ 255	0-100%
-	-	-	1	2	-	Control (houd 3 second en ingredrukt)			000 ⇔ 007	Geen functie
									008 ⇔ 015	Dimmer reset
									016 ⇔ 023	Rode Shift aan
									024 ⇔ 031	Rode Shift uit
									032 ⇔ 039	S-curve dimcurve
									040 ⇔ 047	Lineaire dimcurve
									048 ⇔ 055	Vierkante dimcurve
									056 ⇔ 063	Omgekeerde vierkante dimcurve
									064 ⇔ 071	Dimmer modus aan
									072 ⇔ 079	Dimmer modus 1
									080 ⇔ 087	Dimmer modus 2
									088 ⇔ 095	Dimmer modus 3
									096 ⇔ 103	X-Fade Snelheid: OFF
									104 ⇔ 111	X-Fade Snelheid: 1 (snelste)
									112 ⇔ 119	X-Fade Snelheid: 2
									120 ⇔ 127	X-Fade Snelheid: 3
									128 ⇔ 135	X-Fade Snelheid: 4 (langzaamste)
									136 ⇔ 255	Gereserveerd voor toekomstig gebruik

3Ch / 1Ch

1Ch	3Ch	Functie	Waarde	Percentage/instelling
1 1	Dimmer 000		255	0–100%
- 2	Virtueel kleurenwiel		000 255	Raadpleeg de sectieKleurenkaartvoor specifieke waarden
- 3	Kleurtemperatuur		000 255	Raadpleeg de sectieKleurtemperatuur-kaartvorspecifieke waarden

HSV

Kanaal	Functie	Waarde	Percentage/instelling
1	T i	nt ⇔ 255	00000%
2	Verzadiging	000 ⇔ 255	0–100%
3	Waarde	000 ⇔ 255	0–100%

Contact Us
