MODE D'EMPLOI CV 1160 DUAL

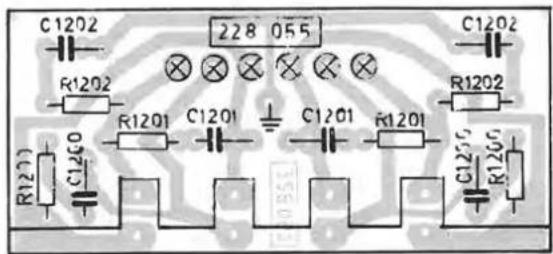

Plaque de connection de haute-parleur

Verstärkerplatte

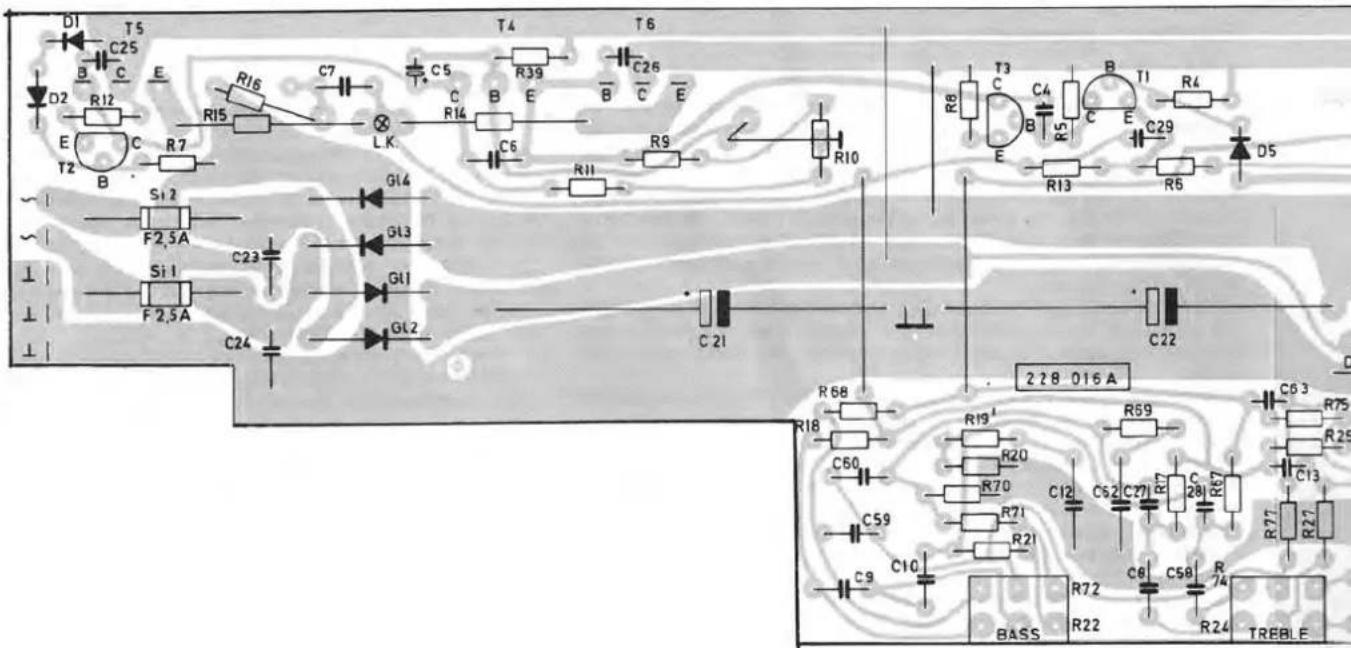

Amplifier board

Etage amplificateur

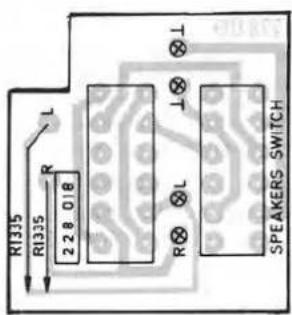

Plaque de touches de haute-parleur

Diodenplatte

LED-board

LED plaque

Wahlschafterplatte

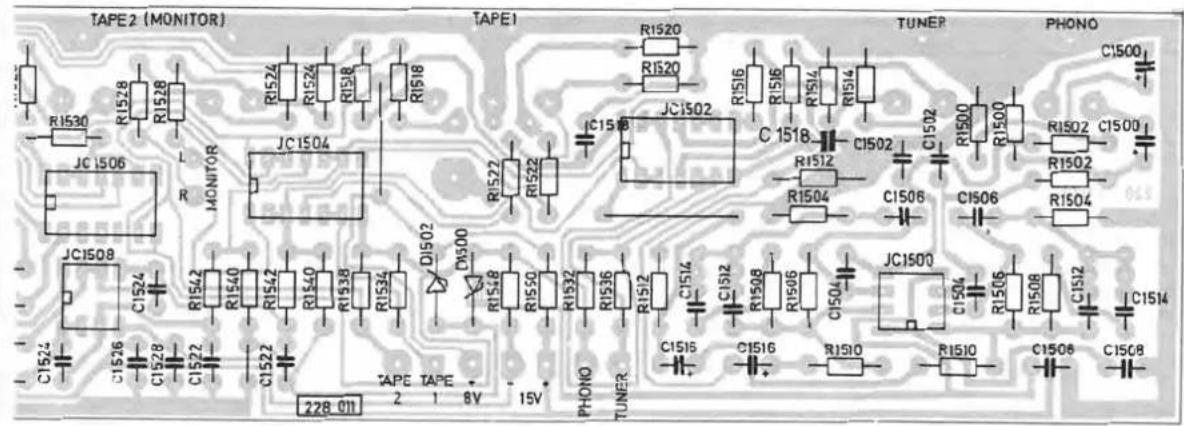

Selection board

Plaque de selecteu

atte

connections

Lautstärkeregler

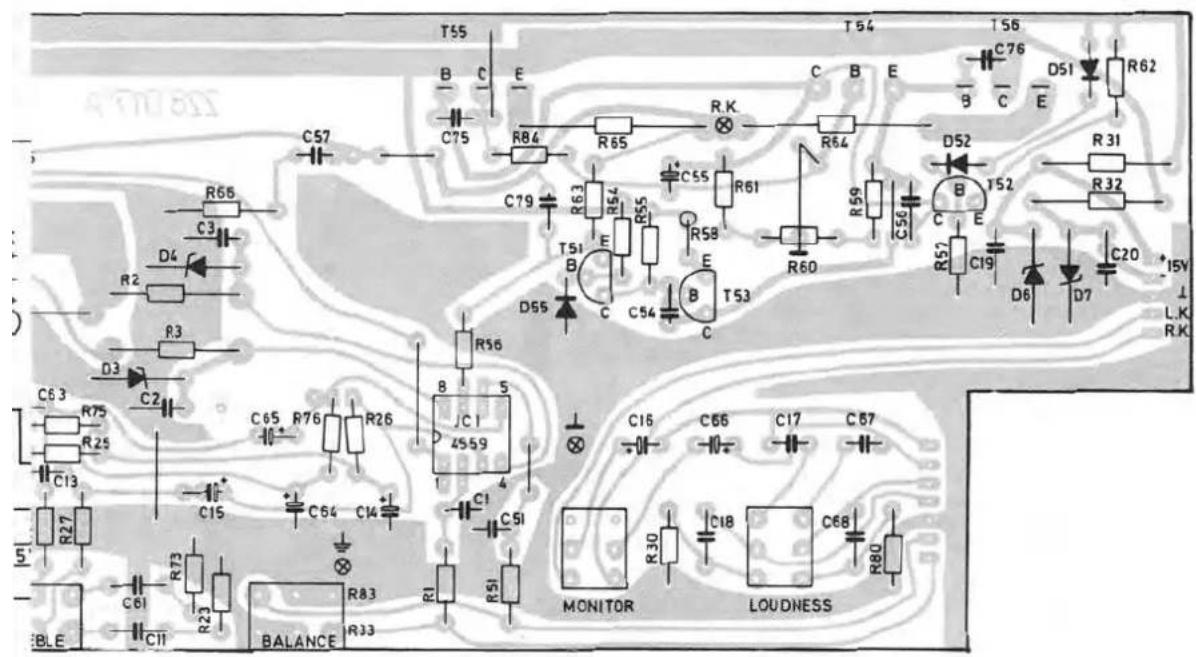

Volume board

Plaque de volume

Description du fonctionnement CT 1160

A. Partie FM

Le signal d'antenne venanti du circuit d'entree reglable par diodes parvient au melangeur T2 par l'interneniaire du transistor T1 (BF 324), qui a ete specialement conqu pour un bon comportement en cas de signaux forts, et du circuit intermediaire qui peut lui aussi etre ajuste. Le circuit oscillaiteur est forme avec le transistor T3. La frquence d'oscillation est accouplée sur le melangeur T2 par I'interneniaire de C 83.

A la sortie du mélangeur se trouve un circuit f.l. L 6 ajustable qui est accouplées sur le filtre céramique F 1 par C 98.

La diode variable C 19 accouplée sur la circuit oscillateur sert au ajustage après; elle est commandée par IC 1 TDA 1576. Le signal ZF atteint IC 1 TDA 1576 par emitteur suivant T 4, palier amplificateur, circuit ZF L 8, filtré chromatique F 2.

IC 1 TDA 1576 contient un amplificateur limiteur f.l., un demodulateur de quadra

B. AM-Tell

ture symétrique, la sortie BF symétrique (MPX) et le filtrage électronique de sa propre tension de service. Ce circuit fournit en outre les tensions de commande pour le muting, la mono/steréo et la correction de l'AFC.

En pin 13 se touve une tension qui depend de l'intensite de champ et qui, par l'interneniaire de D 3 (1 N 4148), excite les 5 diodes lumineuses pendant la recherche de I'emetreur.

Le circuit decodeur PLL est intégré au circuit IC 2 TD 1578 et il est excité sous faible impédance par l'intermédiaire de pin 6. R 55 sert à optimiser la diaphonie. Le signal BF est découvert en pin 17/18. Grace à la tension de muting en pin 3/5, il peut être ajusté sans distortion entre 0 et le maximum. Cette conception inédite du circuit de muting permet une recherche en douceur et sans craquement des émetteurs.

Les tensions de commande en pin 4/5 permettent également de passer en douceur de mono en stéreo.

La desaccentuation de 50 μs est déterminée par les circuits RC 60/C 47 ou R 59/C 46 dans les éléments de contre-reaction en pin 17/16. C'est l'ensemble de l'amplification du IC 2 qui est influencé par ces composants. Il faut en tirer compte en cas d'une modification des constantes de temps. A la sortie BF se touve le circuit bouchon ajustable de 19 kHz dont l'intensité de blocage est élevée. Malgré tout R 138 à R 143 permettant deémoriser 6 émetteurs FM. Lorsque la clé hexagonale, prévue pour sélectionner les émetteurs, n'est pas en place - ce qui est le cas lorsque l'on a retié le carter pour réparer l'appareil - l'indication STATION DIRECTION se connecte automatiquement par l'intémediaire du commutateur 84.

B. Partie AM

Les gammes AM sont elles aussi régies par des diodes. Les circuits d'entree pour PO L 16/C 78 et GO L 17/C 80 se commutent avec les bobines d'oscillateur reglables L 14/15. L'antenne exterieure est acoupliee en capacite au circuit d'entree.

Le circuit oscillateur que se regle avec la diode variable D... (BB 212) s'adapte parfaitation au circuit intégré AM-IC 3 (TDA 1072) par l'intérimétaire du transistor à effet de champ T 6 monte comme convertisseur d'impadéance.

Le circuit intégré IC 3 (TDA 1072) comprend un amplificateur HF régî, un oscilateur régî, l'âge de mélange, un amplificateur fi. et le démodulateur. La fréquence intermédiaire de 460 kHz est découvert en pin 1 a n identifiée à un filtre passée-bande complexe qui assure un signal fi. à pente rapiède. Le signal fi. est ramèné au circuit IC 3 par l'intermédiaire de pin 3/4, où il est amplifié et redresse. Le signal BF est découvert en pin 6 avant d'être mené au circuit intégré IC 2 (TDA 1578) par l'intermédiaire de R 98 afin d'y être soumis à une deuxieme amplification.

Pour éviter toute sur modulation, les signaux HF et f.i. sont régés dans le circuit IC 3 (TDA 1072). En pin 9 se trove une tension qui dépend de l'intensité de champ et qui est utilisé pour activer les 5 diodes lumineuses pendant la recherche des émetteurs.

C. Alimentation en courant

Le voltage d'opération 12/15 V AC pour le tuner est pris d'un bobinage séparé de la partie du secteur de l'amplicateur CV 1160. Àpres rectification IC 4 (7818) débite un voltage stabilisé de 18V± 5% . Si le IC faut être ramplié il est nécessaires d'ajuster de nouveau à cause la fréquence d'oscillateur.

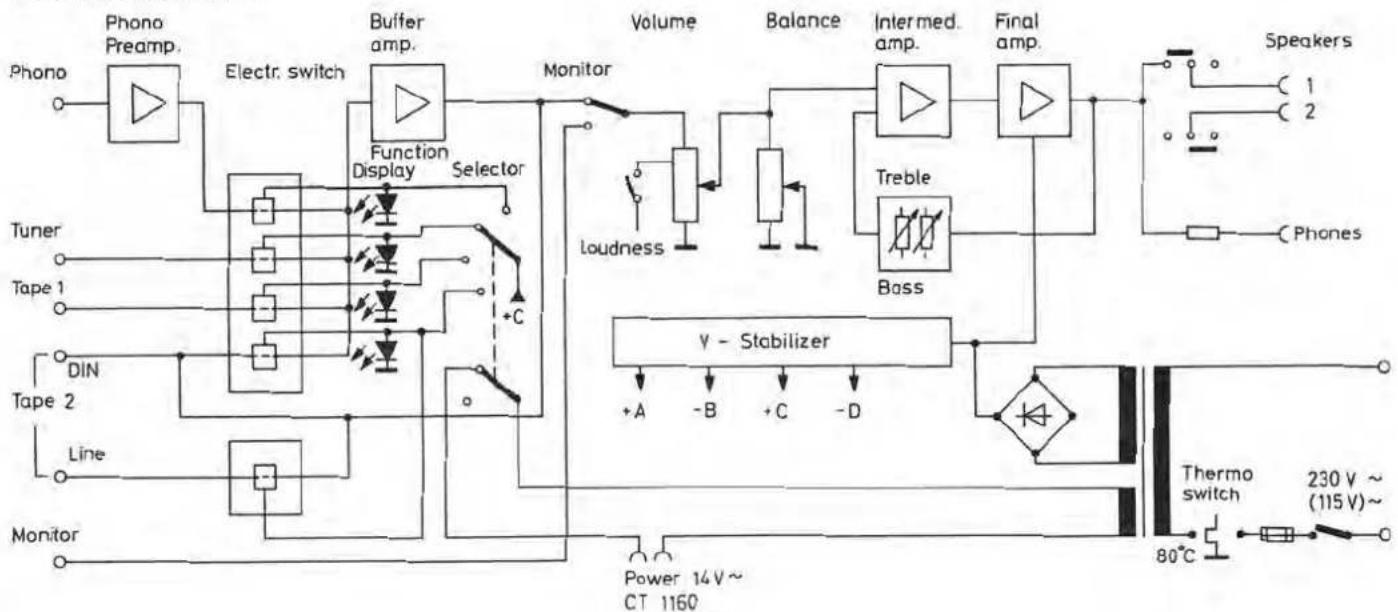

Scheme de bloc CT 1160

Ersatztelle · Replacement parts · Pièces détachée · CT 1160

Phénomène: On peut encore entendre un signal sur la groupe de haut-parleurs 1 quand la touche de haut-parleur est en position "arret".

Cause: Les haut-parleurs sont mettez en masse sur la combinaison R/C R 1202 et C 1202.

Remede: Modifier les condensateurs C 1202 canal (droite/gauche) de 47 nF en 4,7 nF.

7 - 11 - 83

Datum-Date Date 30.01.84

Zeichen Ref. N/ refr. KD 11/Ju

Gerate Nr. Serial number No. del Apparéil

Gerat Model Appareil CV/CT 1160

9 - 2 - 84

Les pieces suivantes sont additives pour version AM:

Pos.

Art-Nr.

part no.

ref.

Bezeichnung

Description

Désignation

CV 1160

1 274751

3 276050

15 276055

20 276 056

30 276052

31 276054

32 276051

33 276053

Gehäuseblech AM

Frontblende AM

Powertaste AM

Taste AM

Drehknopf AM

Abdecksscheibe

Drehknopf AM

Abdecksccheibe

CT 1160

1 274750

3 276062

13 276059

14 276058

31 276057

Gehäuseblech AM

Frontblende AM

Taste AM
