Type de produit	Amplificateur audio stéréo
Marque	Dual
Modèle	CV 1180
Puissance de sortie	2 x 50 W RMS sous 8 ohms
Impédance des enceintes	4 à 8 ohms
Alimentation	Secteur 220-240 V, 50 Hz
Consommation électrique	200 W
Entrées	Phono, Tuner, Aux, Tape 1, Tape 2
Sorties	Haut-parleurs (A et B), casque
Rapport signal/bruit	> 85 dB
Réponse en fréquence	20 Hz - 20 kHz ± 1 dB
Dimensions (L x H x P)	430 x 140 x 320 mm
Poids	8 kg
Couleur	Noir
Matériau du châssis	Acier
Fonctions de contrôle	Volume, balance, graves, aigus, sélecteur d'entrée
Protection	Protection contre les courts-circuits et la surchauffe
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par un technicien agréé.
Année de fabrication approximative	1985-1987

FOIRE AUX QUESTIONS - CV 1180 DUAL

Comment brancher des enceintes sur le Dual CV 1180 ?

Connectez les enceintes aux bornes A ou B à l'arrière. Respectez la polarité (+ et -). L'impédance minimale est de 4 ohms.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible secteur (situé à l'arrière) et le cordon d'alimentation. Si le fusible est fondu, remplacez-le par un modèle identique.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau. Débranchez l'appareil avant de le nettoyer.

Pourquoi y a-t-il un bourdonnement dans les enceintes ?

Cela peut provenir d'une boucle de masse. Assurez-vous que tous les appareils sont branchés sur le même circuit électrique et que les câbles sont bien blindés.

Peut-on utiliser un casque avec le CV 1180 ?

Oui, l'amplificateur dispose d'une prise casque (jack 6,35 mm) sur la face avant. Branchez votre casque et le son des enceintes sera coupé automatiquement.

Comment régler les graves et les aigus ?

Utilisez les potentiomètres 'BASS' et 'TREBLE' sur la face avant. Tournez vers la droite pour augmenter, vers la gauche pour diminuer.

L'amplificateur chauffe beaucoup, est-ce normal ?

Un léger échauffement est normal. Assurez-vous que les fentes de ventilation sont dégagées. Si la température est excessive, mettez l'appareil hors tension et vérifiez la ventilation.

Où trouver le numéro de série ?

Le numéro de série se trouve sur la plaque signalétique au dos de l'appareil. Il commence par 1/CV 1180 SMIAM ou 2/CV 1180 selon les modèles.

Comment connecter un magnétophone ?

Utilisez les entrées TAPE 1 ou TAPE 2 à l'arrière. Le CV 1180 permet d'enregistrer depuis une source et d'écouter sur une autre. Consultez la notice pour les détails.

Puis-je utiliser des enceintes de 2 ohms ?

Non, l'impédance minimale recommandée est de 4 ohms. L'utilisation d'enceintes de 2 ohms peut endommager l'amplificateur.

MODE D'EMPLOI CV 1180 DUAL

Ersatzteile · Replacement parts · Pièces détachées · CV 1180

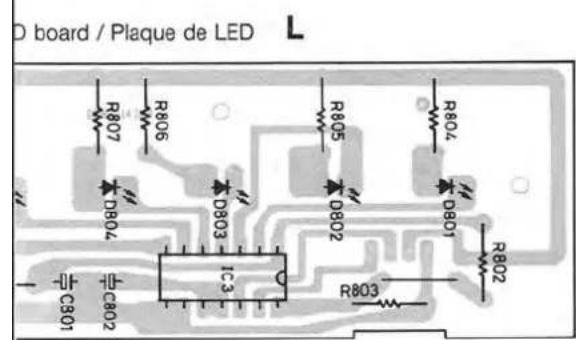

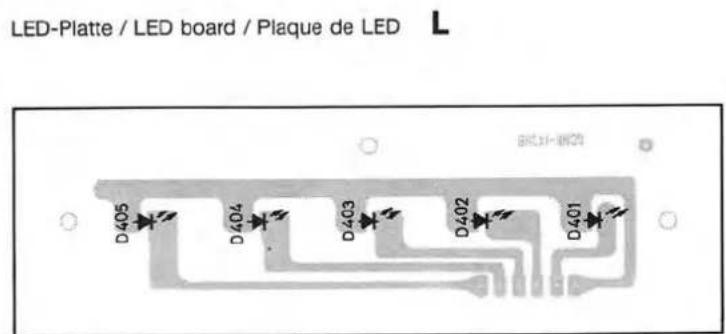

L = Leiterseite / Wiring side / Côté de conducteur

Allgemeine Information General Information Information générale

Datum Date Date	Zeichen-Ref.-N/réf.	Gerate Nr. Serial numberNo. de l'appareil	No
28.01.85	KD 12/Bm-sc		1/CV 1180 SMIAM

Phénomène: En cas de connexion des magnetophones différents au tape 1/2 il y a un amortissement trop fort du niveau d'indication en position record.

Cause: Mettez en masse line-out du cassette deck sur R 111/211 et R 112/212.

Remède: Montez en série 22 kOhm résistance à 1 kOhm (série selon dessin).

Eloignez aussi C 116/216 et C 117/217 (atténuation des aigus).

A partir du no. de fabr. 19 681 AM 18 961 SM

L'appareil est modifié à Dual (séparation du masse à commutateur).

Allgemeine Information General Information Information générale

Datum Date Date17.03.1987

Zeichen Ref.-N/relKD/Ku - Wa

Gerate Nr. Serial numberNo de l'appareil

No2/CV 1180

18.MAI 1987
