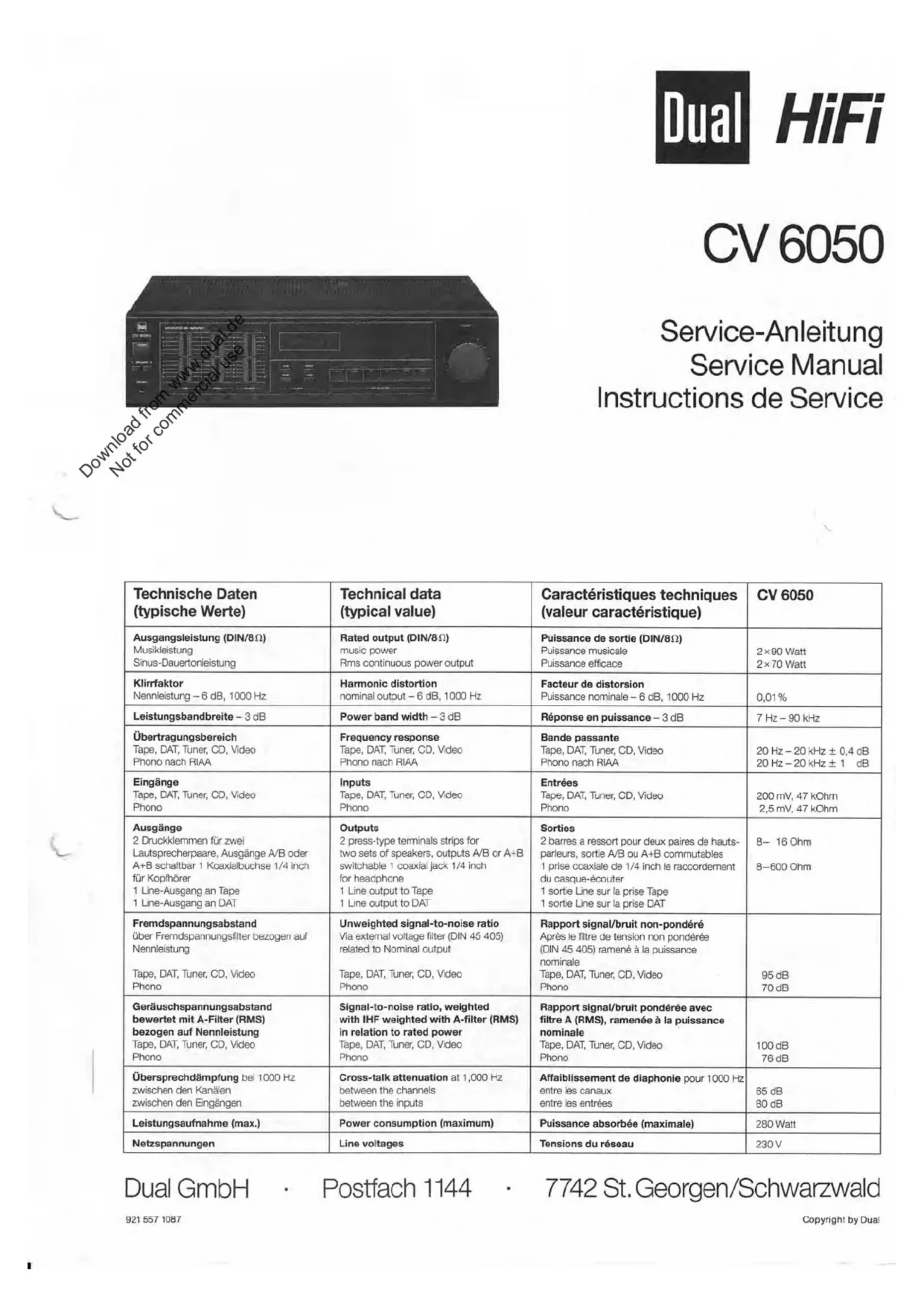

MODE D'EMPLOI CV 6050 DUAL

réglage du courant de repos

		V=0V±50mV
		V=0V±50mV

Ersatzteile · Replacement parts · Pièces détachées · CV 6050

Pos.	Art.-Nr.	Stck	Bezeichnung
1	282 102	1	Gehäuseblech
2	282 103	1	Frontblende
3	282 104	1	Seitenteil L
4	282 105	1	Seitenteil R
5	282 106	1	Drehknopf Volume
6	282 107	1	Blendenträger
7	282 108	1	Druckknopf Power
8	282 109	1	Druckfeder
9	282 110	2	Druckknopf Speakers
10	282 111	3	Schiebeknopf Klangsteiler
11	282 112	1	Druckknopf Function
12	282 113	4	Druckknopf Filters
13	282 114	4	Druckfeder
14	282 115	1	Einlage-Blende (Tone Control)
15	282 116	1	Einlage-Blende (Function Indicator)
16	282 117	1	Einlage-Blende (Input Selector)
17	282 118	1	Volumeblende
18	282 119	1	Schalter 1-fach Power
23	282 120	4	Fuß
24	282 121	4	Fußdämpfer
29	282 134	1	Rückwand
30	243 750	1	Netzkabel Europa
43	282 122	1	Lautsprecherklemmen
48	282 137	1	Halter (Tone Control)
52	282 158	1	Druckknopf Subs / Loud
53	282 129	7	Lampe 24 V / 60 MA
54	282 130	1	Steller 50 K / 2 Volume
58	282 131	1	Kopfhörerbuchse
59	282 132	2	Schalter 1-fach Speakers
61	282 133	4	Cinchbuchse 4-fach
62	282 135	4	Schraube 4×8
63	282 136	14	Schraube 3×6
65	282 553	1	Grundplatte
C 670	282 069	1	Elyt-Kon. 6800 UF 16 V
C 671	282 070	2	Elyt-Kon. 6800 UF 63 V
C 672	282 070	2	Elyt-Kon. 6800 UF 63 V
D 601	223 906	15	Diode 1 N 4148
D 602	223 906	15	Diode 1 N 4148
D 605	282 066	2	Diode DZ 27 BM
D 607	223 906	15	Diode 1 N 4148
D 608	223 906	15	Diode 1 N 4148
D 609	226 501	12	Diode 1 N 4002
D 610	226 501	12	Diode 1 N 4002
D 611	282 062	1	Diode DZ 9,1 BM
D 612	223 906	15	Diode 1 N 4148
D 614	223 906	15	Diode 1 N 4148
D 621	223 906	15	Diode 1 N 4148
D 622	223 906	15	Diode 1 N 4148
D 623	223 906	15	Diode 1 N 4148
D 624	282 063	1	Diode DZ 12 BM
D 642	226 501	12	Diode 1 N 4002
D 643	226 501	12	Diode 1 N 4002
D 644	282 065	1	Diode DZ 20 BM
D 645	226 501	12	Diode 1 N 4002
D 647	226 501	12	Diode 1 N 4002
D 671	282 061	4	Diode 1 N 5402
D 674	282 061	4	Diode 1 N 5402
D 681	226 501	12	Diode 1 N 4002
D 682	226 501	12	Diode 1 N 4002
D 684	226 501	12	Diode 1 N 4002
D 685	282 064	2	Diode DZ 18 BM
D 686	282 064	2	Diode DZ 18 BM
F 501	282 082	1	Transformer
F 502	247 842	1	Sicherung 2,5 A / 250 V T
F 601	247 843	2	G-Sicherungssensatz
F 602	247 843	2	G-Sicherungseinsatz
F 603	209 705	2	Sicherung 0,2 A / 250 V T

Pos.	Art.-Nr.	Stck	Bezeichnung
F 604	209705	2	Sicherung 0,2 A / 250 V T
Q 601	282051	2	Transistor 2 SK 332 F
Q 603	282052	4	Transistor KTC 2240 BL
Q 603	282059	8	Transistor MPS A 05
Q 605	272751	4	Transistor MPS 9633 C
Q 606	282054	2	Transistor KTA 949 Y
Q 607	282053	2	Transistor KTC 2229 Y
Q 608	273259	2	Transistor 2 SC 2824 Y, O
Q 609	273255	2	Transistor 2 SA 1184 Y, O
Q 610	282056	2	Transistor 2 SC 3855
Q 611	282055	2	Transistor 2 SA 1491
Q 620	272751	4	Transistor MPS 9633 C
Q 621	282059	8	Transistor MPS A 05
Q 622	282060	1	Transistor MPS A 55
Q 623	282059	8	Transistor MPS A 05
Q 625	282059	8	Transistor MPS A 05
Q 626	282059	8	Transistor MPS A 05
Q 627	282059	8	Transistor MPS A 05
Q 631	282057	2	Transistor KTD 880 Y
Q 632	282058	2	Transistor KTB 834 Y
R 600	282068	1	Kaltleiter
R 628	282071	2	Widerstand 0,27 Ω 5 W
Q 604	282052	4	Transistor KTC 2240 BL
RY 601	282067	1	Relay VB-24 MBU 510
VR 601	282072	2	Steller 470 Ω
70	282554	1	Eingangsplatte
D 141	223906	1	Diode 1 N 4148
D 151	282078	2	Diode DZ 3,3 B
D 152	282078	2	Diode DZ 3,3 B
L 101	282079	2	Spule 50 UH
Q 101	282075	2	Transistor 2 SK 117 Y
Q 102	282076	2	Transistor KTC 1815 Y
Q 103	282077	2	Transistor KTA 1015 Y
Q 104	282076	2	Transistor KTC 1815 Y
Q 105	282077	2	Transistor KTA 1015 Y
IC 101	282074	1	IC NJM 2068 DD
IC 102	274480	6	IC NJM 4560 DX
IC 107	274480	6	IC NJM 4560 DX
IC 111	282085	1	IC LC 7818
72	282555	1	Volumeplatte
IC 201	282074	1	IC NJM 2068 DD
75	282556	1	Bias-Platte
Q 612	274774	6	Transistor 2 SD 1302 T
Q 613	274774	6	Transistor 2 SD 1302 T
Q 614	274774	6	Transistor 2 SD 1302 T
78	282083	1	Frontplatte
D 301	282084	12	LED SLV 56 URC
D 312	282084	12	LED SLV 56 URC
D 313	223906	10	Diode 1 N 4148
D 322	223906	10	Diode 1 N 4148
IC 301	282074	1	IC NJM 2068 DD
SW 301	282125	4	Schalter (Subsonic)
SW 302	282125	4	Schalter (High)
SW 303	282126	4	Schalter (DEFEAT)
SW 304	282125	4	Schalter (Loudness)
SW 311	282127	6	Taster Input Selector
bis
SW 316	282127	6	Taster Input Selector
VR 301	282123	2	Steller 100 k (Baß)
VR 302	282123	2	Steller 100 k (Treble)
VR 303	282124	1	Steller 100 k (Balance)
9000	281429	1	Bedienungs-Anleitung CV 6050
9001	282529	1	Verpackung

Änderungen vorbehalten! Subject to change! Sous réserve de modification!

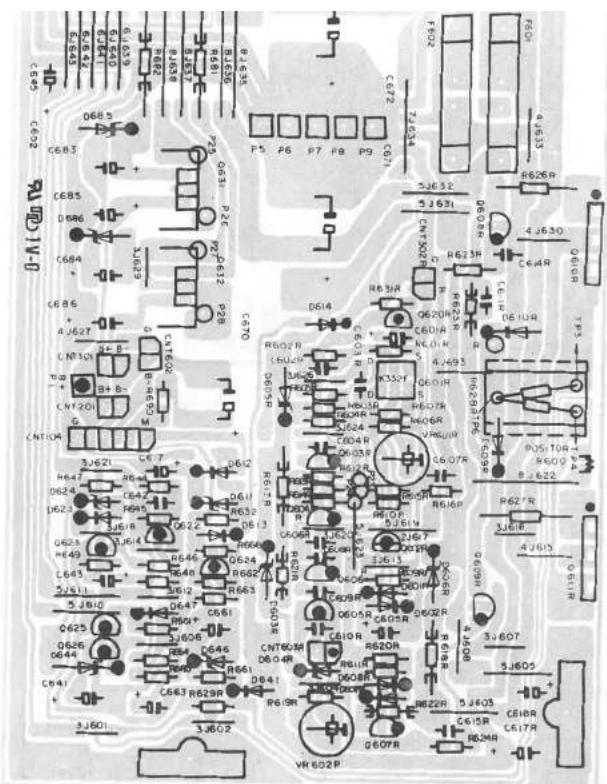

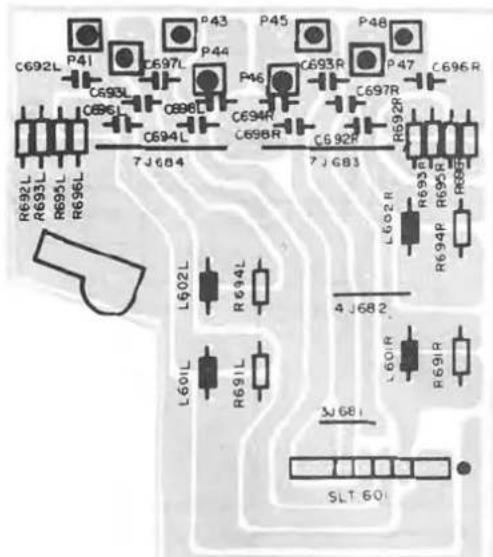

Grundplatte

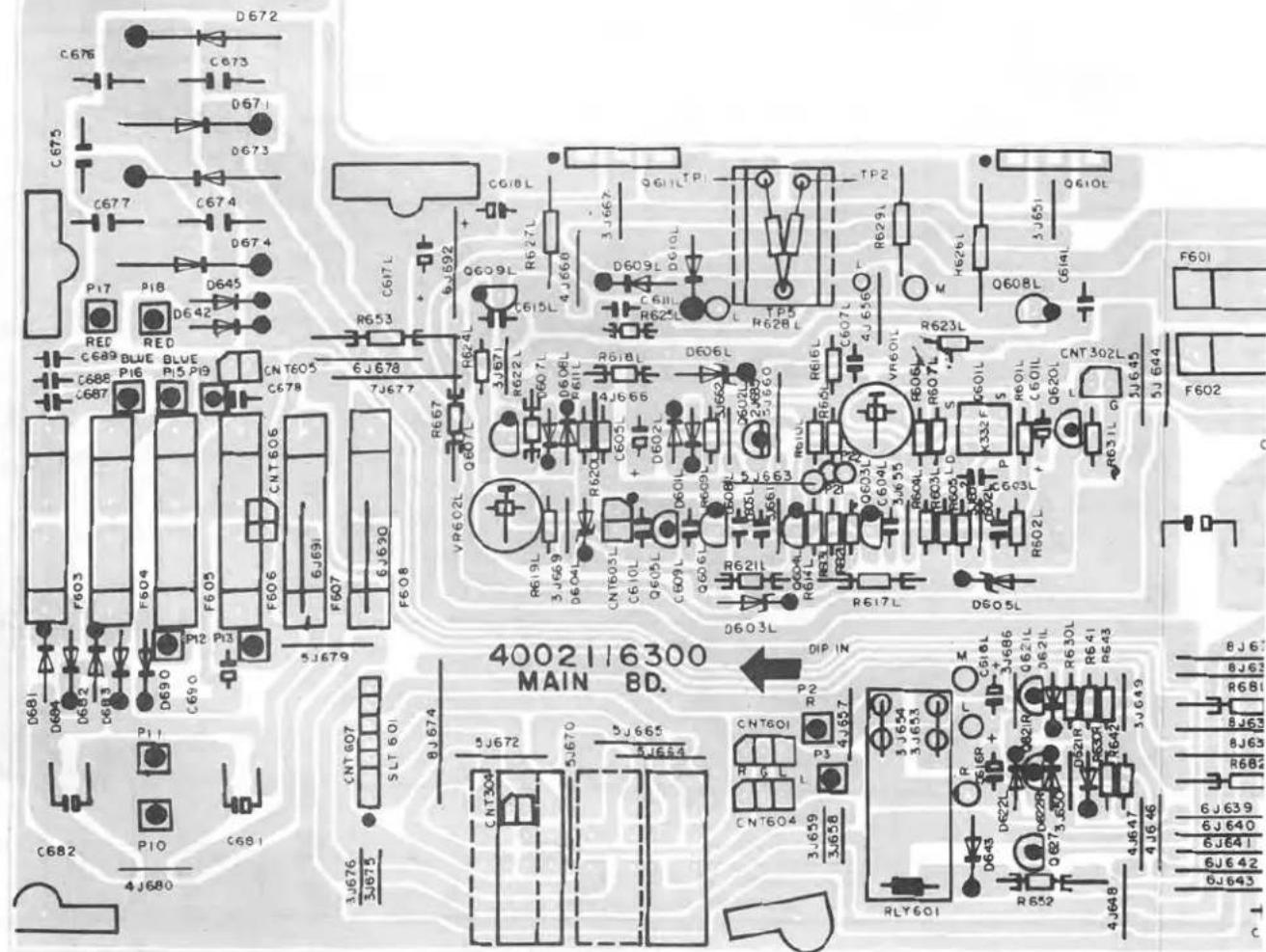

Main P.C.B.

Platine principale

Frontplatte

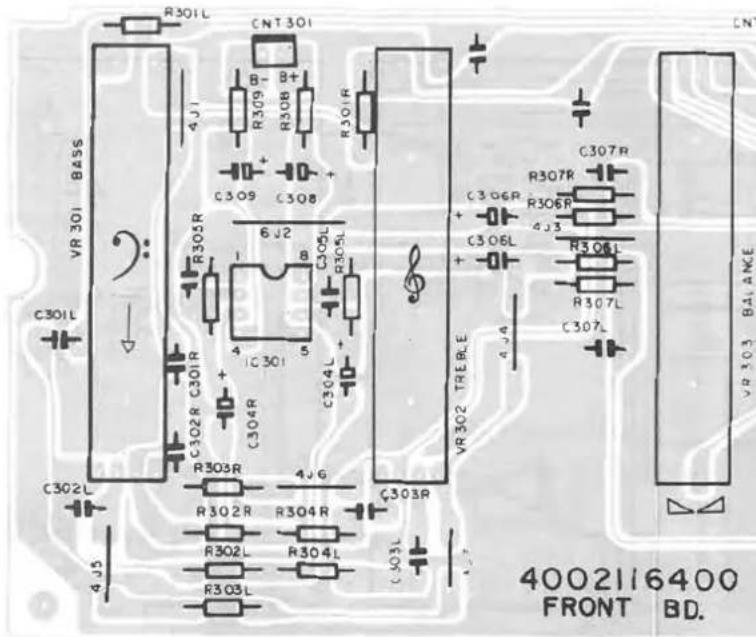

P.C.B. Controls

Platine commandes
