Type de produit Amplificateur audio stéréo
Marque Dual
Modèle CV 6055
Entrées Phono, Tuner, CD, Tape Monitor, Video/Aux
Sorties Enceintes (2 paires), casque (jack 6,35 mm)
Puissance de sortie 2 × 100 W RMS sous 8 Ω (estimation)
Réponse en fréquence 20 Hz - 20 kHz ±0,5 dB
Rapport signal/bruit > 90 dB
Contrôles de tonalité Bass, Treble, Balance, Loudness, Subsonic, Direct, Defeat
Alimentation 220-240 V ~ 50 Hz
Consommation 400 W (max)
Dimensions (L × H × P) 435 × 145 × 380 mm
Poids 12,5 kg
Fonctions spéciales Indicateur LED de fonction, sélecteur d’entrée, protection des enceintes
Pièces détachées Disponibles via la liste de pièces : transistors, diodes, condensateurs, résistances, etc.
Réparabilité Conçu pour réparation : composants discrets, schémas disponibles
Entretien Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité Ne pas exposer à l’humidité. Débrancher avant entretien.

FOIRE AUX QUESTIONS - CV 6055 DUAL

Comment connecter des enceintes au Dual CV 6055 ?
Utilisez les bornes Speakers à l'arrière. Connectez les câbles en respectant la polarité (+/-). L'amplificateur supporte deux paires d'enceintes.
Comment utiliser l'entrée Phono ?
Branchez votre platine vinyle sur l'entrée Phono. Assurez-vous que la platine dispose d'une cellule magnétique. L'amplificateur intègre un préampli phono adapté.
Que fait le bouton Direct ?
Le mode Direct contourne les circuits de tonalité (Bass, Treble, Balance) pour un signal plus pur, idéal pour une écoute neutre.
Comment activer le filtre Subsonic ?
Appuyez sur le bouton Subsonic (vert). Il coupe les fréquences infrasonores, évitant les vibrations indésirables des enceintes.
Que signifie le témoin Defeat ?
Defeat désactive tous les filtres et corrections (Loudness, Subsonic, etc.) pour un retour à un réglage plat.
Comment nettoyer l'amplificateur ?
Débranchez l'appareil. Nettoyez le boîtier avec un chiffon doux légèrement humide. N'utilisez pas de produits chimiques.
Quelle est la puissance de l'amplificateur ?
Le Dual CV 6055 délivre environ 2 × 100 W RMS sous 8 ohms, suffisant pour la plupart des enceintes domestiques.
Puis-je brancher un casque ?
Oui, utilisez la prise casque (jack 6,35 mm) en façade. La sortie casque est compatible avec la plupart des casques haute impédance.
Comment régler le volume correctement ?
Tournez le bouton Volume. Pour éviter la distorsion, gardez le volume en dessous de 3/4 de la course. Utilisez la touche Loudness à faible volume pour compenser les graves.
Que faire si l'amplificateur ne s'allume pas ?
Vérifiez le câble d'alimentation et le fusible secteur (2,5 A/250 V). Si le fusible est grillé, remplacez-le par un identique. Si le problème persiste, consultez un technicien.

Questions des utilisateurs sur CV 6055 DUAL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice CV 6055 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CV 6055 de la marque DUAL.

MODE D'EMPLOI CV 6055 DUAL

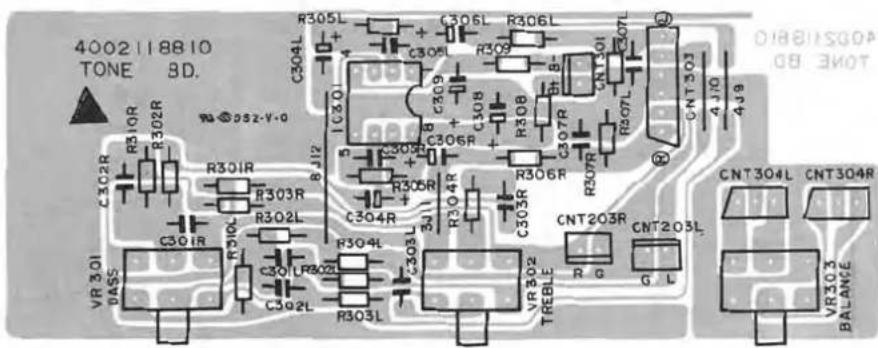

Klangplatte Sound board Platine tonalité
4002118810 TONE 3D. C304L R305L C306L R306L C304L R309 C305L R309 C301 R307L CNT301 4J10 4J8 CNT304L CNT304R VR301 DASS R302R R302R R302R R302R R302R R302R R302R R302R R302R R302R R302R R302R R302R R302R C304R C305R C306R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C307R C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C204L C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI C2O1LRBOLI

Froi P.C. Plat

DUAL CV 6055 - 2

DUAL CV 6055 - 3

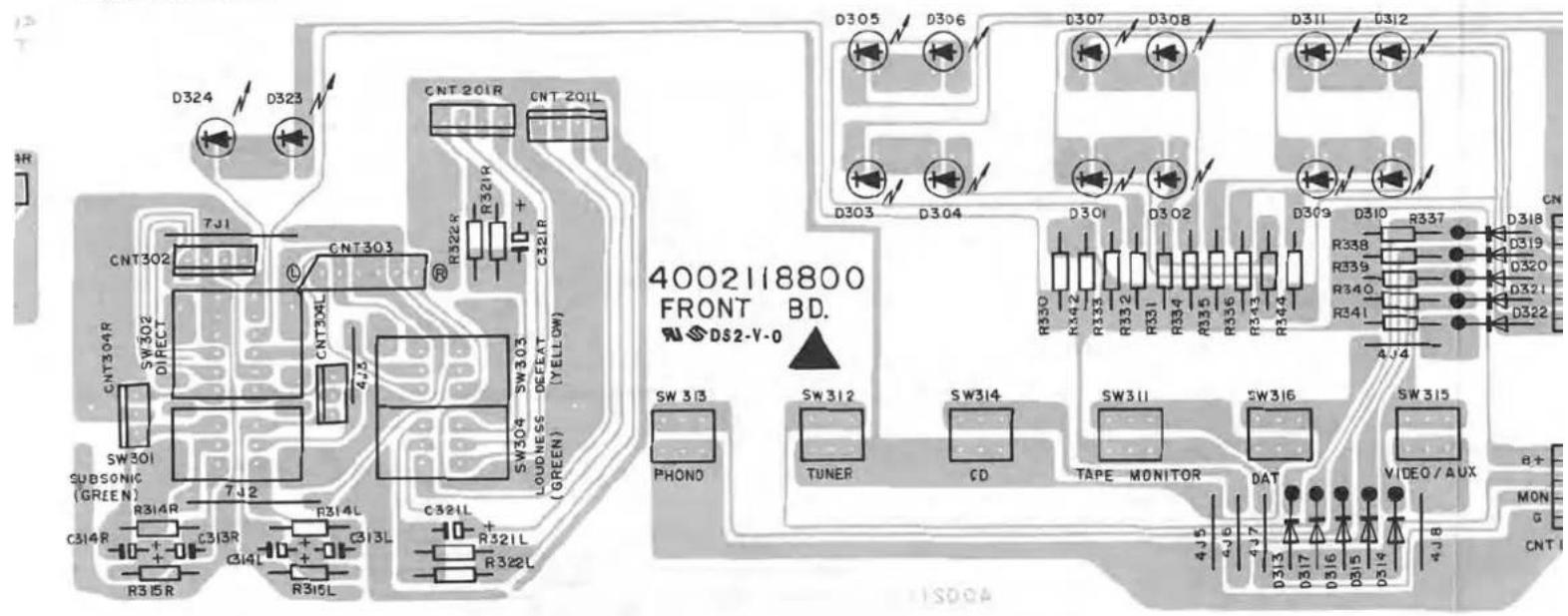

Frontplatte

P.C.B. controls

Platine commandes

4002118800 FRONT BD. R1 DS2-Y-0 D324 D323 CNT 201R CNT 201L 7J1 CNT302 R322R R321R + - SW302 DIRECT CNT3XL 4J3 SW304 SW303 SUBSONIC (GREEN) TJ2 C3I4R R314R C3I3R R314L C3I3L C3I5L R315L R321L R322L SW313 PHONO SW 312 TUNER SW314 CD SW311 TAPE MONITOR SW316 DAT SW315 VIDEO/AUX 4J5 4J6 4J7 4J8 D305 D306 D307 D308 D311 D312 D303 D304 D301 D302 D309 D310 R337 D318 D319 D320 D321 D322 R550 R442 R333 R332 R331 R331 R34 R35 R345 R344 R340 R341 4J4 D313 D317 D316 D315 D314 RJ+ MON G CNT

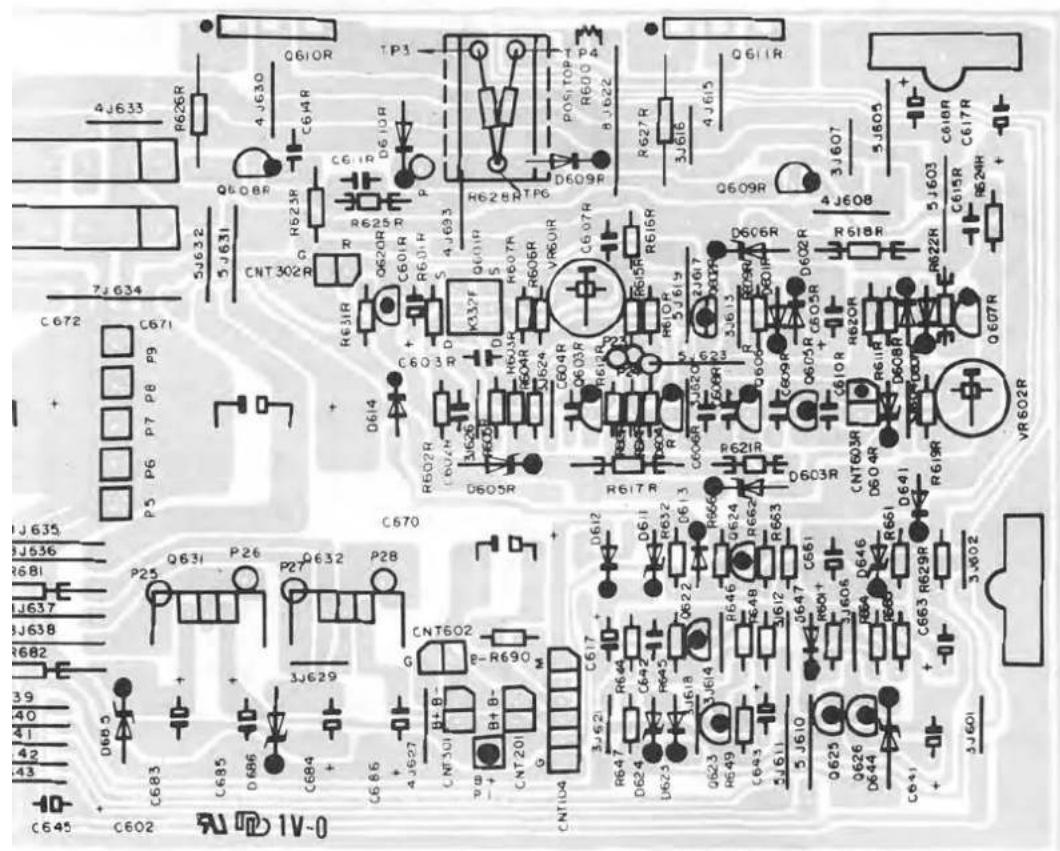

DUAL CV 6055 - 5

Ruhestromeinstellung Rest current adjustment réglage du courant de repos

V=0V±50mV
V=0V±50mV

DUAL CV 6055 - 6

Ersatzteile · Replacement parts · Pièces détachées · CV 6055

Pos.Art.-Nr.StckBezeichnung
12821021Gehäuseblech
22832751Frontblende
32821041Seitenteil L
42821051Seitenteil R
52832761Drehknopf Volume
62832771Blendenträger
72821081Druckknopf Power
82821091Druckfeder
92821102Druckknopf Speakers
112832801Druckknopf Function
122821133Druckknopf Filters
122832811Druckknopf
132821144Druckfeder
142832821Blende (Tone Control)
152832831Blende (Function Indicator)
162832841Blende (Input Selector)
172832851Volumeblende
182821191Schalter 1-fach Power
232821204Fuß
242821214Fußdämpfer
302437501Netzkabel Europa
432821221Lautsprecherklemmen
472832863Drehknopf (Tone)
482821281Halter (LED „A“)
522832871Halter (LED „B“)
5328328813LED
542821301Steller 50 K / 2 Volume
582821311Kopfhörerbuchse
592821322Schalter 1-fach Speakers
612821334Cinchbuchse 4-fach
622821354Schraube 4×8
6328213614Schraube 3×6
Grundplatte
C 6702820691Eyt-Kon. 6800 UF 16 V
C 6712820702Eyt-Kon. 6800 UF 63 V
C 6722820702Eyt-Kon. 6800 UF 63 V
D 6052820662Diode DZ 27 BM
D 60722390615Diode 1 N 4148
D 60822390615Diode 1 N 4148
D 60922650112Diode 1 N 4002
D 61022650112Diode 1 N 4002
D 6112820621Diode DZ 9,1 BM
D 61222390615Diode 1 N 4148
D 61422390615Diode 1 N 4148
D 62122390615Diode 1 N 4148
D 62222390615Diode 1 N 4148
D 62322390615Diode 1 N 4148
D 6242820631Diode DZ 12 BM
D 64222650112Diode 1 N 4002
D 64322650112Diode 1 N 4002
D 6442820651Diode DZ 20 BM
D 64522650112Diode 1 N 4002
D 64722650112Diode 1 N 4002
D 671bis2820614Diode 1 N 5402
D 6742820614Diode 1 N 5402
D 68122650112Diode 1 N 4002
D 68222650112Diode 1 N 4002
D 68422650112Diode 1 N 4002
D 6852820642Diode DZ 18 BM
D 6862820642Diode DZ 18 BM
D 69022650112Diode 1 N 4002
F 5012820821Netztrafo
F 5022478421Sicherung 2,5 A / 250 VT
F 6012478432G-Sicherungseinsatz TS A/250 V
F 5022478432G-Sicherungseinsatz TS A/250 V
F 6032097052Sicherung 0,2 A / 250 VT
F 6042097052Sicherung 0,2 A / 250 VT
L 6012832894Spule 0,5 μH
L 6022832894Spule 0,5 μ
Q 6012820512Transistor 2 SK 332 F
Pos.Art.-Nr.StckBezeichnung
Q 603/4282 0524Transistor KTC 2240 BL
Q 602282 0598Transistor MPS A 05
Q 605272 7514Transistor MPS 9633 C
Q 606282 0542Transistor KTA 949 Y
Q 607282 0532Transistor KTC 2229 Y
Q 608273 2592Transistor 2 SC 2824
Q 609273 2552Transistor 2 SA 1184
Q 610282 0562Transistor 2 SC 3855
Q 611282 0552Transistor 2 SA 1491
Q 620272 7514Transistor MPS 9633 C
Q 621282 0598Transistor MPS A 05
Q 622282 0601Transistor MPS A 55
Q 623282 0598Transistor MPS A 05
Q 625282 0598Transistor MPS A 05
Q 626282 0598Transistor MPS A 05
Q 627282 0598Transistor MPS A 05
Q 631282 0572Transistor KTD 880 Y
Q 632282 0582Transistor KTB 834 Y
R 600282 0681Kaltleiter
R 628282 0712Widerstand 0,27 Ω 5 W
RY 601282 0671Relay VB-24 MBU 510
VR 601282 0722Steller 470 Ω
VR 602283 2902Steller 100 Ω
Eingangsplatte
D 141223 9061Diode 1 N 4148
D 151282 0782Diode DZ 3,3 B
D 152282 0782Diode DZ 3,3 B
L 101282 0792Spule 50 UH
Q 101282 0752Transistor 2 SK 117 Y
Q 102282 0762Transistor KTC 1815 Y
Q 103282 0772Transistor KTA 1015 Y
Q 104282 0762Transistor KTC 1815 Y
Q 105282 0772Transistor KTA 1015 Y
IC 101282 0741IC NJM 2068 DD
IC 102274 4806IC NJM 4560 DX
bis
IC 107274 4806IC NJM 4560 DX
IC 111282 0851IC LC 7818
Volumeplatte
IC 201282 0741IC NJM 2068 DD
Bias-Platte
Q 612274 7746Transistor 2 SD 1302 T
Q 613274 7746Transistor 2 SD 1302 T
Q 614274 7746Transistor 2 SD 1302 T
Frontplatte
D 301282 08412LED SLV 56 URC
bis
D 312282 08412LED SLV 56 URC
D 313223 90610Diode 1 N 4148
bis
D 322223 90610Diode 1 N 4148
SW 301282 1252Schalter (Subsonic)
SW 302283 5891Schalter (Direct)
SW 303282 1261Schalter (DEFEAT)
SW 304282 1252Schalter (Loudness)
SW 311282 1276Taster Input Selector
bis
SW 316282 1276Taster Input Selector
Klangplatte
IC 301282 0741IC NJM 2068 DD
VR 301283 2782Steller 100 k (Baß)
VR 302283 2782Steller 100 k (Treble)
VR 303283 2791Steller 100 k (Balance)
282 7461Bedienungs-Anleitung
282 5291Verpackung

Änderungen vorbehalten! Subject to change! Sous réserve de modification!
