BEDIENUNGSANLEITUNG CV 1160 DUAL
Lautsprecheranschlußplatte
Lautsprechertastenplatte
Abgleichanleitung CV 1160
| Signalquelle | Einstellung Signalquelle | Einstellung Gerät | Anzeigegerät Anschluß | Abgleichposition | Abgleich |
| CV 1160 Ruhestrom | |||||
| - | - | Lautstärke auf Minimum Funktion: Tuner | DC-Voltmeter parallel zu R 15 - 0,33 Ohm | R 10 | 5 mV |
Funktionsbeschreibung CT 1160
A. FM-Tell
Das Antennensignal gelangi vom diodenabstimmbaren Volkkreis uber den speziell fur gutes GroBsignal-Verhalten entwickelten Transistor T 1 (BF 324) und den ebenfals abstimmbaren Zwischenkreis auf den Mischer T 2. Der Oscillatorkreis wird mit dem Transistor T 3 gebildet und die Oscillatorfrequenz uber C 83 auf den Mischer T 2 gekoppelt. Am Mischerausgang liegt ein abstimmbarer ZF-Kreis L 6 der uber C 98 an das Karamikfilter F 1 angekoppelt jest.
Die lose an den Oszillatorkreis angekoppelte Varodiode C 19 dient der AFC-Nachstimmung und wird von IC 1 TDA 1576 gesteuer. Das ZF-Signal gelangt über den Emitterfolger T 4, Verstärkerstufe T 5, ZF-Kreis L 8, Keramikfilter F 2 in IC 1 TDA 1576.
IC 1 TDA 1576 beinhaltet einen ZF-Begrenzerverstärker, einen symmetrischen Quadratur-Demodulator, den symmetrischen NF-Ausgang (MPX) und die elektronische Siebung der eigenen Betriebsspannung. Er liefert zudem die Steuerspannungen für Muting, Mono/Stereo und die AFC-Nachstimmung.
An Pin 13 liegt eine feldstarkeabhängige Spannung, mit der über D 3 (1 N 4148) die 5-fach-LED's bei der Sendersuche angesteuert werden. Die PLL-Stereodecoderschaltung ist im IC 2 TD 1578 integriert und wird niederohmig über Pin 6 angesteuert. R 55 dient der optimalen Einstellung der Übersprechdampfung. Das NF-Signal wird an Pin 17/18 ausgekoppelt und kann durch die Mutingspannung an Pin 3/5 vorzerrungsfrei zwischen Null und Maximum goregelt werden. Diese neuartige Konzeption der Mutingschaltung ermöglicht eine weiche, knackfreie Sendersuche. Durch die Steuerspannungen an Pin 4/5 wird auch wiech von Mono auf Stereo umgeschäftelt.
Die 50~ s Deemphasis ist durch die RC-Glieder R 60/C 47 bzw. R 59/C 46 in den Gegenkopplungszweigen an Pin 17/16 bestimm. Mit diesen Baulemenien wird auch die Gesamlverstarkung des IC 2 (TDA 1578) beeinfuft, was bei notwendiger Änderung der Zeitkonstante berücksichtig werden mu8. Am NF-Ausgang liegt der abstimmbare 19kHz Sperrkreis mit groBiert Spertiefe.

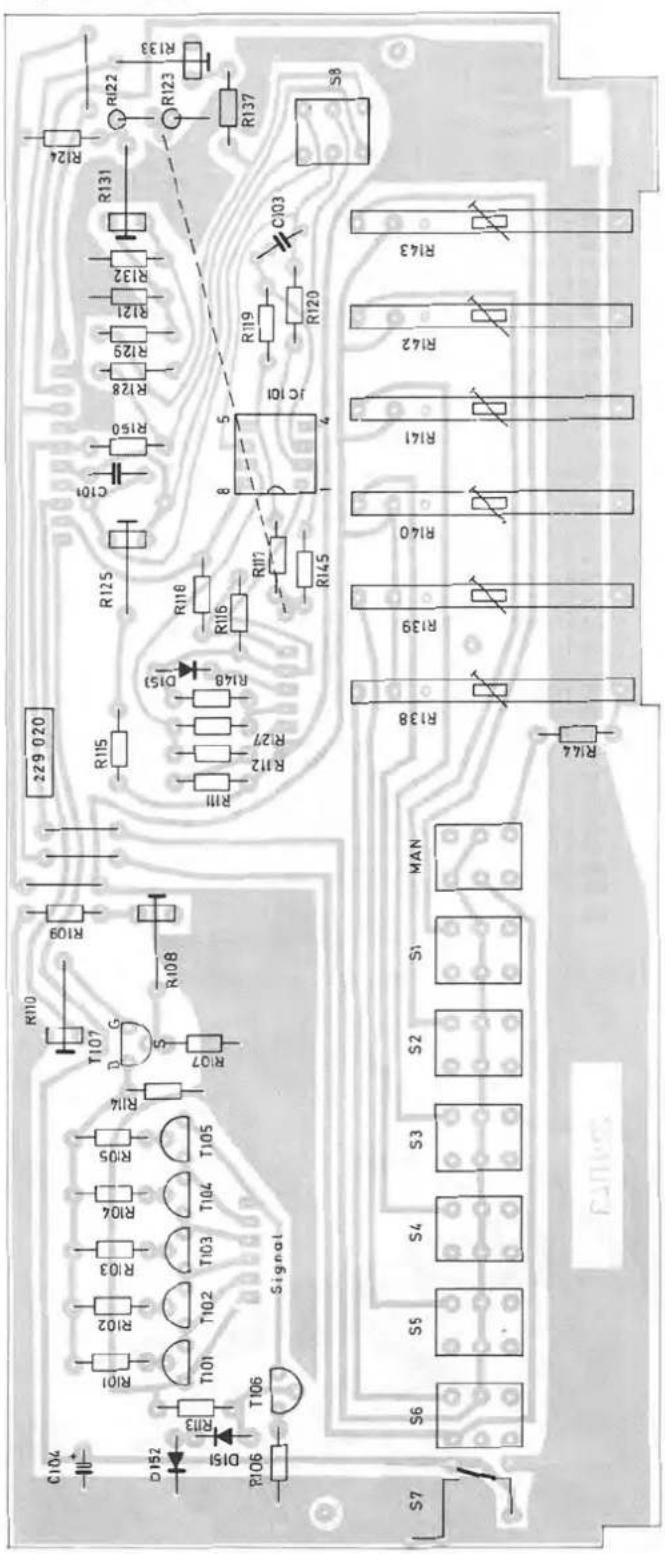

Mit R 138...R 143 konnen 6 FM-Sender fest gespeicher werden. Wenn der fur die Senderwahl vorgesehene Sechskantschlüssel nicht eingesteckt ist, wird über den Schalter S 8 automatisch die STATION DIRECTION-Anzeige eingeschatelt. Schalter Muting Switch wird durch die Stationstasten S 1 bis S 6 und Taste MAN betaligt.
Functional description CT 1160
A. FM section
Auch die AM-Bereiche werden diodenabgestimmt. Die Vorkreise fur MW L 16/ C 78 und LW L 17/C 80 werden angeordnet und zusammen mit den abstimmbaren Ozzillatorspuln L 14/15 umgeschaltet. Die AuBenantenne wird kapazitat in den Vorkreis eingekoppelt.
Der mit der Variodiode D. (BB 212) abstimmbare Schwingkreis wird über den als Impedanzwandler geschätteten FET T 6 optimal an das AM-IC 3 (TDA 1072) angepaft.
Im IC 3 (TDA 1072) ist ein geregelter HF-Veränder, ein geregelter Oscillator, die Mischstufe, ein ZF-Veränder und der Demodulator integriert. Die 460 kHz-ZF wird an Pin 1 ausgewikkelt und einem komplexen Bandfilter zugeführt, das ein stellflankiges ZF-Signal sicherstellt. Das ZF-Signal wird über Pin 3/4 in den IC 3 zurückgefuht, wo es verstarkt und gleichigerecht wird. Das NF-Signal wird an Pin 6 ausgewikkelt und über R 98 zur weiteren Veränderung an IC 2 Pin 6 geleitet. Um eine Signalübersteuerung zu verhindern, wird in IC 3 (TDA 1072) sowohl das HF- als auch das ZF-Signal wirksam geregt. Am Pin 9 liegt einefelcdstarkeabhängige Spannung, die zur Ansteuerung der 5-fach-LED's bei der Sendersuche benutzt wird.
C. Stromversorgung
Die Betriebsspannung 12/15 V AC für den Tuner wird von einer getrennten Wicklung aus dem Nettolei des Verstärkers CV 1160 entnommen. Nach der Gleichrichtung liefert das IC 4 (7818) eine stabilisierte Spannung von 18V± 5% Muß im Raparaturfalle these IC ersetzt werden, ist wegen der Spannungsabhängigkeit der Oscillatorfrequenz ein Neubgleich des Tuners erforderlich.
B. AM section
Blockschaltbild CT 1160
Bloc diagram CT 1160

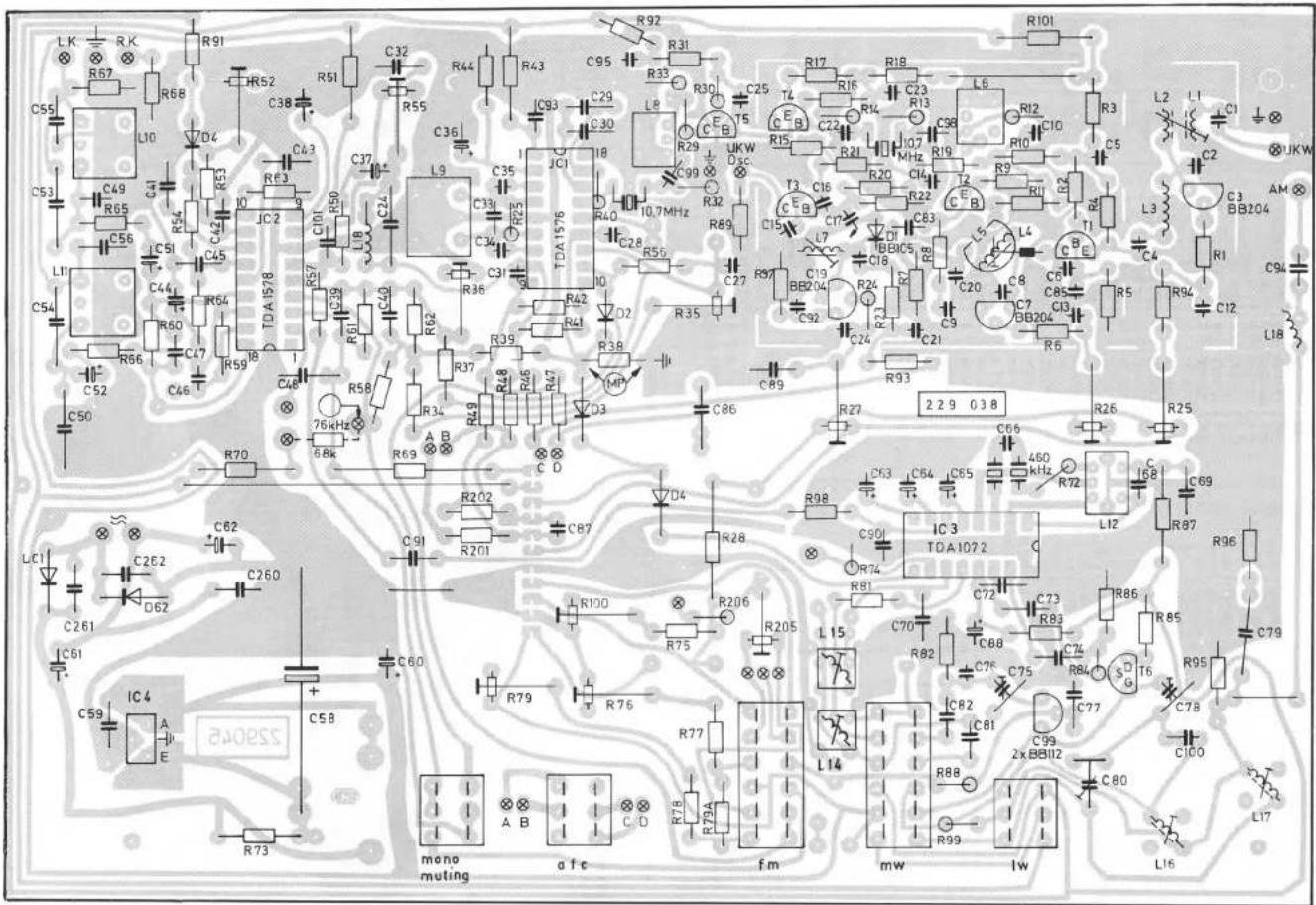

Abgleichanleitung CT 1160
| Signalquelle | Einstellung Signaquielle | Einstellung Gerät | Anzeigegerät Anschüß | Abgleichposition | Abgleich |
| FM-ZF Die Mittenfrequenz wird durch die Resonanzfrequenz der keramischen Filter F 1 und F 2 bestimmt | |||||
| Wobbelgenerator an 75 Ohm FM-Antenneneingang | 50 μV - 10 mV 10,7 MHz | Senderfreie Frequenz ca. 100 MHz AFC aus Mono ein | Oszilloskop an MFP 330 ± 10# | L 6, L 8 | Auf Maximum und Symmetrie |
| FM-ZF, Null-Durchgang | |||||
| FM-Meßsender an 75 Ohm FM-Antenneneingang | ca. 400 μV ca. 100 MHz Hub ± 40 kHz Mod. 1 kHz | ca. 100 MHz bei exaktier Abstimmung Minimum NF-Voltmeter. Oszilloskop, Frequenzverdoppelung Mono ein AFC aus | Osziloskop und NF-Voltmeter an MFP 330 ± 10# | L 9 | AFC ein/aus bei Abweichung auf Minimum bzw. Frequenzverdoppelung einstellen |
| FM-Ossilator | |||||
| FM-Meßsender an 75 Ohm FM-Antenneneingang | 0 - 10 mV Hub ± 40 kHz Mod. 1 kHz | AFC aus/Mono ein Senderfreie Frequenz | nur bei Neubgleich | R 205 | mechanische Mittelstellung |
| Zeigerlinks- anschlag | DC-Voltmeter an MP 4 | R 100 | 2.75 V ± 0.1 V | ||
| 87,35 MHz | Zeigerlinks- anschlag | NF-Voltmeter Oszilloskop an NF-Ausgang | L 7 | Maximum | |
| 108,15 MHz | Zeigerrechts- anschlag | R 27 | Maximum | ||
| ca. 96 MHz | 96 MHz auf Deckung | R 205 | Maximum | ||
| FM-Vorkreis | |||||
| FM-Meßsender an 75 Ohm FM-Antenneneingang | 0 - 10 mV Hub ± 40 kHz Mod. 1 kHz | AFC aus/Mono ein Senderfreie Frequenz | - | - | Begrenzungseinsatz - 3 dB |
| 87,35 MHz | Zeigerlinks- anschlag | NF-Voltmeter Oszilloskop an NF-Ausgang | L 2, L 4/L 5 | Maximum | |
| 108,15 MHz | Zeigerrechts- anschlag | R 25, R 26 | Maximum | ||
| Pilotfrequenz | |||||
| FM-Meßsender an 75 Ohm FM-Antenneneingang | ca. 96 MHz unmod. > 5 mV | Senderfreie Frequenz 96 MHz auf Deckung Stereo ein | Frequenzzähler 76 kHz an MP 2 MP3 ± 10 ± 10 | R 52 | 76 kHz ± 100 kHz |
| Kanalternnung | |||||
| Stereodecoder an 75 Ohm FM-Antenneneingang | ca. 100 MHz. ca. 500 μV Hub ± 40 kHz abwechselend nur L- oder R-Kanal Pilot 19 kHz ein | Senderfreie Frequenz 100 MHz exakt auf Deckung Stereo ein | NF-Voltmeter Oszilloskop an L/R-Kanal Ausgang | R 55 | L/R-Kanal auf Minimum, Unsymmetrien mitteln |
| Unterrückung Pilottonreste (19 kHz) | |||||
| Stereodecoder an 75 Ohm FM-Antenneneingang | ca. 100 MHz ca. 500 μV nur 19 kHz Pilot ein | Senderfreie Frequenz 100 MHz exakt auf Deckung AFC aus (odor emplangs- würdiger Sender) | NF-Voltmeter Oszilloskop an L/R-Kanal Ausgang | R 36 | Begrenzungseinsatz - 3 dB NF, bei rechts-Links-Drehung NF-Pegel = Richige Einstellung ist, wenn Pegel im Uhrzeitersinn gerade abfallt (Stereo leuchtet auf) |
| Mono-Stereübergang (Wichtigt! Reihenfolge: Zuerst Mutng- dann Stereoubgleich) | |||||
| Stereodecoder an 75 Ohm FM-Antenneneingang | ca. 100 MHz, 10 μV Hub ± 40 kHz Mod. 1 kHz 19 kHz Pilot ein | Senderfreie Frequenz 100 MHz, AFC aus, Stereo ein | NF-Voltmeter Oszilloskop an L/R-Kanal Ausgang | R 35 | LED-Stereo leuchtet gerado auf |
Abgleichanleitung CT 1160
| Signalquelle | Einstellung Signalquelle | Einstellung Gerät | Anzeigagerät Anschluß | Abgleichposition | Abgleich |
| LED-Direktionsanzeige | |||||
| Einstellschlüssel herausziehen Manuel ein AFC aus | LED links | R 131 | muß gerade aufleuchten wiederholen | ||
| LED rechts | R 133 | ||||
| LED-Sendermittabenstimmung | |||||
| FM-Meßsender an 75 Ohm FM-Antenneneingang | ca. 100 MHz ca. 500 μV Hub ± 40 kHz Mod. 1 kHz | Sonderfrei Frequence exakt Deckung 100 MHz Einstellschlüssel eingerastet | NF-Vollmeler Oszilloskop an NF-Ausgang | R 125 | LED (grün) leuchtet auf, bei gleicher Frequenzverstimmung leuchtet LED links/rechts auf |
| LED-Feldstarkeanseige Abgleich mehrmals wiederholen | |||||
| FM-Meßsender an 75 Ohm FM-Antenneneingang | ca. 100 MHz Hub ± 40 kHz Mod. 1 kHz | Sonderfrei Frequence 100 MHz auf Deckung AFC aus | |||
| 0 mV | Zeigerlinks- anschlag | LED links | R 108 | leuchtet auf | |
| 20 mV | Zeigerrechts- anschlag | LED rechts | R 110 | leuchtet auf | |
| AM-ZF Die Mittenfrequenz wird durch die Resonanzfrequenz des keramischen Filters F 3 bestimmt | |||||
| AM-Meßsender an 75 Ohm AM-Antenneneingang | 10 μV - 50 mV > 1 MHz 1 kHz Mod. 30 % | > 1 MHz Deckung | NF-Vollmeter Osziloskop an NF-Ausgang | L 12 | durch geringe Senderverstimmung auf Maximum |
| MW-Ossillator | |||||
| Zeigerlinks- anschlag | Frequenzzähler 970 kHz an MP, AM Osc. | R 76 | 510 kHz + 460 kHz 970 kHz | ||
| Zeiger auf 800 kHz | Frequenzzähler 1260 kHz an MP, AM Osc. | R 79 | 800 kHz + 460 kHz 1260 kHz | ||
| Zeigerrechts- anschlag | Frequenzzähler 2060 kHz an MP, AM Osc. | C 75 | 1600 kHz + 460 kHz 2060 kHz | ||
| LW-Ossillator Reihenfolge: Zuerst MW- dann LW-Ossillator | |||||
| Zeigerlinks- anschlag | Frequenzzähler 609 kHz an MP, AM Osc. | C 15 | 149 kHz + 460 kHz 609 kHz | ||
| MW-Vorkreis | |||||
| AM-Meßsender an künst. Antenne | 5 μV - 1 mV 560/1500 kHz 1 kHz Mod. 30 % | 560 kHz auf Deckung | NF-Vollmeter Osziloskop an NF-Ausgang | L 16 | Maximum |
| 1500 kHz auf Deckung | C 78 | Maximum | |||
| LW-Vorkreis | |||||
| AM-Meßsender an künst. Antenne | 5 μV - 1 mV 160/310 kHz 1 kHz Mod. 30 % | 160 kHz | NF-Vollmeter Osziloskop an NF-Ausgang | L 17 | Maximum |
| 310 kHz | C 80 | Maximum | |||
TDD 1618S
LM 7818
Ausgate 1/83
（二）
BC5586
EF245E
BF 324
EF450
BF 926
Anderungen infolge technischen Fortschritte moglich
eepnnepe
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 1 | 270694 | 1 | Gehäuseabdeckung |
| 2 | 210288 | 4 | Schaube 3,5 x 6,5 |
| 3 | 273023 | 1 | Frontblende |
| 5 | 267612 | 1 | Drekorad |
| 6 | 273020 | 1 | Abstimmpoti |
| 7 | 273024 | 1 | Antriebsel |
| 8 | 273044 | 4 | Seilrolle |
| 9 | 273025 | 2 | Pilotlampe |
| 10 | 273086 | 1 | Diodenplatte |
| D 101 | 273029 | 1 | LED-Leiste grün SLP 252 B |
| D 301 | 267745 | 2 | LED rot SPR 5532 TRI! |
| D 302 | 273028 | 1 | LED grün SLP 251 B |
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| D 303 | 267 745 | 2 | LED rot SPR 5532 TRI |
| D 400 | 273 027 | 1 | LED rot SLP 151 B |
| 12 | 273 087 | 1 | Speicherplatte |
| 13 | 273 034 | 7 | Taste |
| 14 | 273 049 | 1 | Einstellschluss |
| D 151 | 223 906 | 3 | 1 N 4148 |
| D 152 | 223 906 | 3 | 1 N 4148 |
| D 153 | 223 906 | 3 | 1 N 4148 |
| IC 101 | 267 750 | 1 | SFC 2458 |
| R 108 | 267 806 | 1 | Steller 220 Ω |
| R 108 | 228 234 | 1 | Steller 470 Ω ab No. 12000 |
| R 110 | 233 433 | 1 | Steller 10 kΩ |
| R 110 | 238 163 | 1 | Steller 100 kΩ ab No. 16400 |
| R 125 | 238 163 | 2 | Steller 100 kΩ |
| R 131 | 267 807 | 1 | Steller 22 kΩ |
| R 133 | 265 645 | 1 | Steller 500 kΩ |
| R 138 bis | 273 031 | 6 | Spindelpoti |
| R 143 | 273 031 | 6 | Spindelpoti |
| S 6 | 273 792 | 1 | Taste 7-lich |
| S 7 | 273 035 | 1 | Taste 1-lich |
| TR 101 bis | 244 715 | 6 | BC 548 C |
| TR 106 | 244 715 | 6 | BC 548 C |
| TR 107 | 228 269 | 1 | FET BF 245 B |
| 18 | 273 088 | 1 | Grundelhelt |
| 19 | 273 040 | 5 | Schieber |
| 20 | 273 041 | 3 | Druckknopf |
| 21 | 273 042 | 2 | Druckknopf |
| C 75 | 269 570 | 2 | Trimmer 1,6/15 PF |
| C 78 | 269 570 | 2 | Trimmer 1,6/15 PF |
| C 80 | 267 848 | 1 | Trimmer 4,5-70 PF |
| D 1 | 273 051 | 1 | BB 405 grün |
| D 2 | 223 906 | 3 | 1 N 4148 |
| D 3 | 238 143 | 3 | BB 204 grün |
| D 6 | 223 906 | 3 | 1 N 4148 |
| D 7 | 238 143 | 3 | BB 204 grün |
| D 19 | 238 143 | 3 | BB 204 grün |
| D 20 | 218 714 | 1 | AA 119 |
| D 20 | 223 906 | 3 | 1 N 4148 ab No. 16400 |
| D 61 | 227 344 | 2 | 1 N 4001 |
| D 62 | 227 344 | 2 | 1 N 4001 |
| D 99 | 273 050 | 2 | BB 112 |
| D 100 | 273 050 | 2 | BB 112 |
| IC 1 | 267 760 | 1 | TDA 1576 |
| IC 2 | 267 761 | 1 | TDA 1578 |
| IC 3 | 260 760 | 1 | TDA 1072 |
| IC 4 | 245 740 | 1 | 7818UC (TDD 1618) |
| L 1 | 267 772 | 2 | Spule |
| L 2 | 267 772 | 2 | Spule |
| L 3 | 267 773 | 1 | Spule |
| L 4 | 269 564 | 1 | Spule UKW-Zwischenkreis |
| L 5 | 267 774 | 1 | Spule |
| L 6 | 269 565 | 2 | Spule UKW-ZF-Filter |
| L 7 | 263 416 | 1 | Spule |
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| L 8 | 269565 | 2 | Spule UKW-ZF-Filter |
| L 9 | 267776 | 1 | Spule |
| L 10 | 263874 | 2 | Filter 19 kHz |
| L 11 | 263874 | 2 | Filter 19 kHz |
| L 12 | 269568 | 1 | Spule AM-ZF |
| L 14 | 269567 | 1 | Spule MW-Osc. |
| L 15 | 269566 | 1 | Spule LW-Osc. |
| L 16 | 273038 | 1 | Vorkreisspule MW |
| L 17 | 273039 | 1 | Vorkreisspule LW |
| L 18 | 269569 | 2 | Ableidrossel |
| R 25 | 267844 | 3 | Steller 1MΩ |
| R 26 | 267844 | 3 | Steller 1MΩ |
| R 27 | 267844 | 3 | Steller 1MΩ |
| R 35 | 233433 | 2 | Steller 10 KΩ |
| R 36 | 228233 | 1 | Steller 4,7 KΩ |
| R 52 | 233433 | 1 | Steller 10 KΩ |
| R 55 | 263592 | 1 | Steller 47 kΩ |
| R 73 | 273103 | 1 | Sicherung 10 Ω |
| R 76 | 235857 | 1 | Steller 1 KΩ |
| R 79 | 233433 | 2 | Steller 10 KΩ |
| R 100 | 267806 | 1 | Steller 220 Ω |
| R 205 | 238163 | 1 | Steller 100 KΩ |
| S 1 | 273037 | 1 | Tastensatz 3-fach |
| T 1 | 267762 | 1 | BF 324 |
| T 2 | 267763 | 1 | BF 926 |
| T 3 | 238139 | 3 | BF 450 |
| T 4 | 238139 | 3 | BF 450 |
| T 5 | 238139 | 3 | BF 450 |
| T 6 | 228269 | 1 | FET BF 245 B |
| 25 | 273043 | 1 | Versorgungskabel AC |
| 26 | 207301 | 1 | Tonabnehmertkabel Cinch |
| 27 | 267603 | 1 | Antellenbuchse AM |
| 28 | 267604 | 1 | Koaxilbuchse FM |
| 29 | 264170 | 4 | Gerätefuß |
| 31 | 273400 | 1 | Drehknopf kpl. |
| 32 | 273045 | 1 | Abstimmwelle |
| 33 | 273046 | 1 | Lagereinsatz |
| 34 | 273047 | 1 | Blende |
| 35 | 273048 | 1 | Skala |
| 38 | 273052 | 1 | Zeigerschlitten |
| 270819 | 1 | Bedienungsanleitung CT 1160 |
Explosionszeichnung CT 1160
Exploded view CT 1160
VueExploseeCT1160

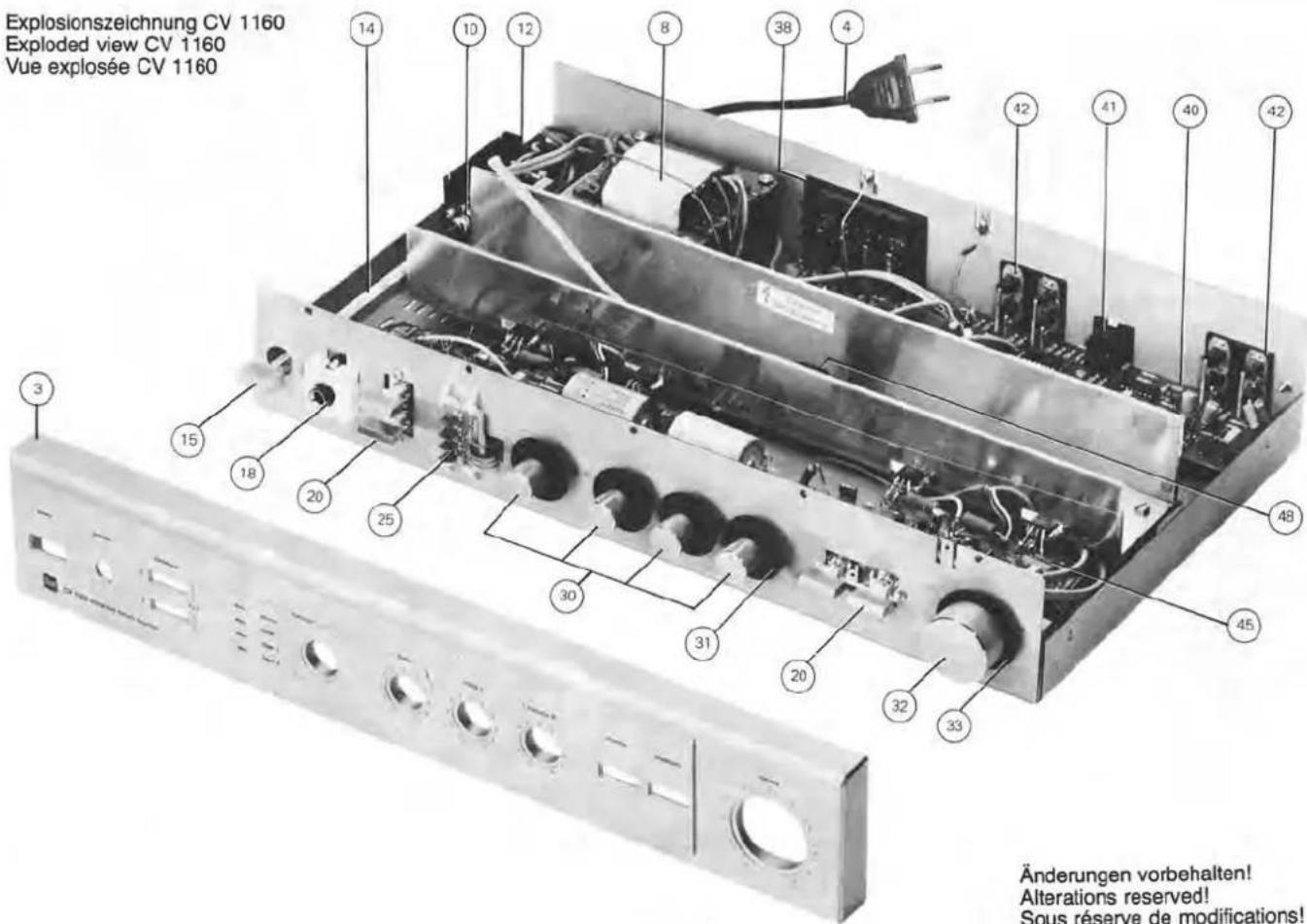

Ersatzteile · Replacement parts · Pièces détachée CV 1160
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 1 | 270 695 | 1 | Gehäuseabdeckung |
| 2 | 210 288 | 4 | Schraube\( 3,5 \times 6,5 \) |
| 3 | 273 054 | 1 | Frontblende kpl. |
| 4 | 243 750 | 1 | Netzkabel |
| 5 | 273 055 | 1 | AC-Versorgungsbuchse |
| 8 | 273 089 | 1 | Netztrafo kpl. |
| 10 | 244 941 | 1 | Netzschalter |
| 11 | 273 057 | 1 | Netzplatte |
| 12 | 273 058 | 1 | Isolierkasten |
| 13 | 271 812 | 1 | G-Schmelzeinsatz T 1,25 A |
| 13 | 272 973 | 1 | G-Schmelzeinsatz T 630 mA |
| 14 | 273 059 | 1 | Schaltstange kpl. |
| 15 | 273 060 | 1 | Powertaste |
| 18 | 240 880 | 1 | Kopflörerbuchse |
| 19 | 273 061 | 1 | Halterung |
| 20 | 273 064 | 2 | Taste |
| 21 | 273 062 | 1 | Lautsprechertastenplatte |
| 22 | 273 063 | 1 | Drucktaste 2-fach |
| 25 | 273 090 | 1 | Diodenplatte kpl. |
| D 1350 | 273 027 | 4 | LED SLP 151 B rot |
| bis | |||
| D 1353 | 273 027 | 4 | LED SLP 151 B rot |
| D 1354 | 223 906 | 4 | Diode 1 N 4148 |
| bis | |||
| D 1357 | 223 906 | 4 | Diode 1 N 4148 |
| 30 | 273 068 | 4 | Drehknopf |
| 31 | 264 171 | 4 | Abdeckscheibe |
| 32 | 273 067 | 1 | Drehknopf Power |
| 33 | 273 069 | 1 | Abdeckscheibe |
| 38 | 273 070 | 1 | Druckklemmleiste kpl. |
| 40 | 273 066 | 1 | Buchenplatte kpl. |
| 41 | 233 601 | 1 | Einbaubuchse DIN |
| 42 | 261 484 | 2 | Anschlußbuchsen Cinch |
| D 1500 | 273 072 | 2 | BZX 79/7,5/C 7V5 |
| D 1502 | 273 072 | 2 | BZX 79/7,5/C 7V5 |
| IC 1500 | 247 866 | 2 | RC 4559 D |
| IC 1502 | 261 871 | 3 | MC 14066 BCP MOS |
| IC 1504 | 261 871 | 3 | MC 14066 BCP MOS |
| IC 1506 | 261 871 | 3 | MC 14066 BCP MOS |
| IC 1508 | 247 866 | 2 | RC 4559 D |
| Pos. | Art.-Nr. | Stck | Bezeichnung |
| 45 | 273091 | 1 | Verständigerplatz kpl. |
| 47 | 273073 | 1 | Drucktaste 2-fach |
| 48 | 242068 | 1 | Thermoschalter |
| D 1 | 223906 | 6 | 1 N 4148 |
| D 2 | 223906 | 6 | 1 N 4148 |
| D 3 | 273075 | 4 | ZPY 15 |
| D 4 | 273075 | 4 | ZPY 15 |
| D 5 | 223906 | 6 | 1 N 4148 |
| D 6 | 273075 | 4 | ZPY 15 |
| D 7 | 273075 | 4 | ZPY 15 |
| GL 1 | 273076 | 4 | BY 95 A |
| GL 2 | 273076 | 4 | BY 95 A |
| GL 3 | 273076 | 4 | BY 95 A |
| GL 4 | 273076 | 4 | BY 95 A |
| IC 1 | 273 102 | 1 | RC 4562 N |
| R 10 | 244 886 | 1 | Steller 2,2 KΩ |
| R 22 | 273077 | 2 | Steller 2 × 50 kΩ |
| R 24 | 273077 | 2 | Steller 2 × 50 kΩ |
| R 33 | 262581 | 1 | Steller 2 × 100 kΩ |
| SI 1 | 272978 | 1 | G-Schmelzeinsatz F 2,5 A |
| SI 2 | 272978 | 1 | G-Schmelzeinsatz F 2,5 A |
| T 1 | 262496 | 4 | BC 556 B |
| T 2 | 262496 | 4 | BC 556 B |
| T 3 | 240782 | 2 | BC 546 B |
| T 4 | 273078 | 2 | BD 548 B |
| T 5 | 273079 | 2 | BD 647 |
| T 6 | 273080 | 2 | BD 648 |
| 50 | 273081 | 1 | Wahlschafterplatte kpl. |
| 51 | 273083 | 1 | Drehschafter |
| R 1340 | 273082 | 1 | Sicherung 1 Ω/0,3 W/5% |
| 55 | 273084 | 1 | Lautstärkereglerpl. kpl. |
| R 29 | 273085 | 1 | Potentiometer 2 × 100 kΩ log. |
| 60 | 273092 | 4 | Gerätefuß |
| 61 | 273093 | 4 | Scheibe |
| 62 | 241 498 | 4 | Schraube 2,9 × 9,5 |
| 270826 | 1 | Bedienungsanleitung CV 1160 |
Explosionszeichnung CV 1160 Exploded view CV 1160 Vee explosee CV 1160
| Datum-Date Date 26.10.83 | Zeichen-Ref., N/ refr. KD 1/N | Gerate Nr., Serial number No, de I appareti | Gerat Model Appareti CV 1160 |
Erscheinung: Bei Laatsprecherschalter "1" in Stellung "Aus" ist immer noch ein Signal über die Laatsprechergruppe 1 zu horen.
Ursache: Lautsprecher werden über die R/C Kombination R 1202 und C 1202 an Masse gelegt.
Abhilfe: Kondensatoren (linker/rechter Kanal) C 1202 von 47 nF in 4,7 nF abändern.
Für die Ausführung anthrazit-metallic kommt folgende Ersatzteile hinzu:
Einstellschluss 1 AM
Drehknopf AM
