Type de produit	Projecteur d'éclairage professionnel
Marque	Chauvet
Modèle	Ovation E-930VW
Source lumineuse	LED (rouge, orange, vert, bleu royal, bleu, lime)
Température de couleur	Réglable de 2800K à 8000K avec préréglages
Gradateur	Oui, linéaire ou courbes (linéaire, carrée, S-Curve, carrée inverse)
Stroboscope	Oui, de lent à rapide (via DMX)
Alimentation électrique	100-240 VAC, 50/60 Hz (universelle)
Connectique	DMX 5 broches, powerCON (alimentation)
Modes DMX	3, 5, 6, 8, 11, 15, 18 canaux
Protocole RDM	Pris en charge
Montage	Lyre de suspension avec câble de sécurité obligatoire
Refroidissement	Ventilateur (mode auto, toujours allumé, silencieux, arrêt)
Indice de protection	IP20 (usage intérieur)
Température ambiante max	45°C
Distance minimale de sécurité	Source lumineuse à plus de 8,8 m des yeux
Fonctions supplémentaires	Roue de couleurs virtuelles, balance des blancs, décalage rouge, contrôle de tiente
Affichage	Écran LCD avec rétroéclairage réglable
Garantie	Garantie limitée (consulter le site Chauvet pour les conditions)

FOIRE AUX QUESTIONS - Ovation E-930VW Chauvet

Comment installer le projecteur Ovation E-930VW en hauteur ?

Montez toujours le projecteur à l'aide d'une lyre de suspension adaptée et fixez un câble de sécurité au point d'attache prévu à l'arrière. Assurez-vous que les fixations supportent le poids de l'unité et respectez une distance d'au moins 50 cm des surfaces adjacentes pour la ventilation.

Quels sont les modes DMX disponibles ?

L'Ovation E-930VW propose plusieurs personnalités DMX : 3 canaux (gradateur, température de couleur, tiente), 5 canaux, 6 canaux (contrôle RGBAL direct), 8 canaux, 11 canaux, 15 canaux et 18 canaux. Le mode 18 canaux offre un contrôle fin sur chaque couleur.

Comment régler la température de couleur ?

Vous pouvez régler la température de couleur via le menu Virtual Color Wheel (de 2800K à 8000K) ou via le canal DMX correspondant (consultez le tableau des valeurs DMX dans le manuel). Le réglage s'effectue par incréments de 100K ou plages prédéfinies.

Comment utiliser le stroboscope ?

Le stroboscope est contrôlé par un canal DMX dédié (selon le mode). Les valeurs de 011 à 255 activent le stroboscope, de lent à rapide. Une valeur de 000 à 010 désactive la fonction. Vous pouvez également le régler via la roue de couleurs virtuelles si disponible.

Puis-je remplacer le fusible moi-même ?

Oui, débranchez d'abord l'appareil. Utilisez un tournevis Philips n°2 pour dévisser le couvercle du porte-fusible, remplacez le fusible par un modèle équivalent, puis revissez le couvercle. Assurez-vous que le nouveau fusible correspond aux spécifications (voir notice).

Comment nettoyer le projecteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. Ne jamais utiliser de liquides ou produits abrasifs. Si des lentilles sont sales, utilisez un nettoyant pour optique spécial. Vérifiez que les ouvertures de ventilation sont dégagées.

Que faire si l'affichage ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le cordon. Si l'écran reste éteint, la rétroéclairage peut être en mode économique (s'éteint après inactivité). Appuyez sur un bouton pour le réactiver. Si le problème persiste, contactez le support technique.

Comment configurer le mode Maître/Esclave ?

Connectez les projecteurs en chaîne via DMX. Sur le projecteur maître, réglez le menu Master/Slave sur Master. Sur les esclaves, réglez sur Slave. Le maître enverra ses données aux esclaves. Le maître peut être contrôlé par DMX ou en mode autonome.

Que signifie le mode 'Red Shift' ?

La fonction Red Shift imite le comportement des lampes halogènes lorsque le gradateur diminue : la température de couleur vire légèrement vers le rouge pour un rendu plus naturel. Vous pouvez l'activer ou désactiver via le menu ou le canal DMX.

Comment réinitialiser aux paramètres d'usine ?

Dans le menu, accédez à Reset Factory et sélectionnez Yes. Confirmez l'opération. Attention, cela efface tous vos réglages personnalisés. Le mot de passe par défaut pour verrouiller l'écran est 0920 si demandé.

MODE D'EMPLOI Ovation E-930VW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation E-930VW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

- ATTENTION: Le stroboscope peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer à la réglementation locale en matière d'utilisation du stroboscope.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.

- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)

• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez ce produit NI à un gradateur NI à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.

• Cet appareil doit être positionné de manière à ce que la source de lumière soit à plus de 8,8 m des yeux.

- Remplacez les câbles endommagés UNIQUEMENT par des câbles identiques, ou l'équivalent, disponibles auprès du fabricant ou de son revendeur.

- La source lumineuse contenue dans ce produit ne doit être remplacée que par le fabricant, son revendeur ou un technicien ayant une qualification similaire.

- Ce produit est destiné à un usage professionnel uniquement.

- La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation E-930VW

• Un Manuel de Référence

- Un cordon d'alimentation Neutrik ^ powerCON ^

S'il y a un film de protection sur le filtre soft-focus, il faut l'enlever avant de l'utiliser. Le filtre est situé dans un support dans la fente métallique du gobo.

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 4 Ovation E-930VW à 100 V, 6 unités à 120 V, 10 à 208 V, 11 à 230 V, ou 11 unités à 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Replacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n°2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation E-930VW fonctionnera avec un jeu d'orgues DMX au moyen de connexions série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation E-930VW utilise une connexion de données DMX à 5 broches pour ses personnalités DMX: 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, et 18Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation E-930VW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation E-930VW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

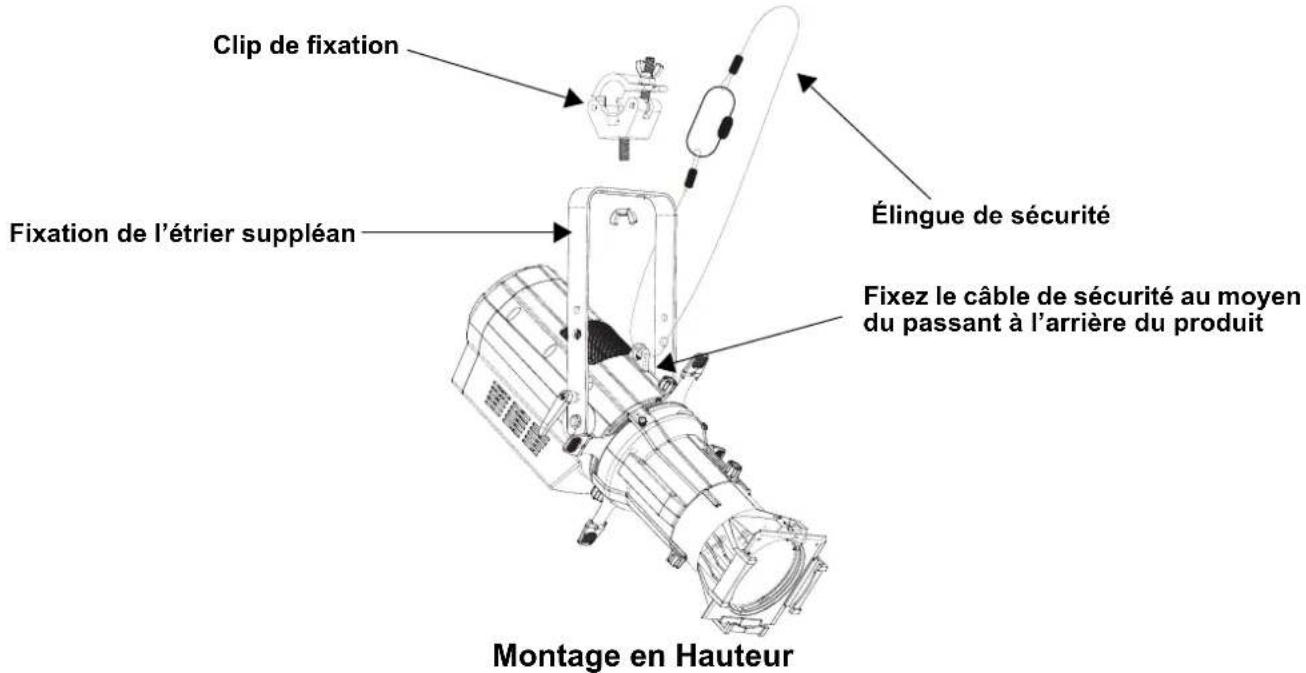

Schéma de Montage de l'Appareil

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Graphique des températures de couleur prédéfinies

Valeurs des Canaux DMX	Affichage à l’écran	Valeurs des Canaux DMX	Affichage à l’écran
000 ⇔ 005	2800K/No function	125 ⇔ 132	4500K–4600K
006 ⇔ 013	2800K–2900K	132 ⇔ 139	4600K–4700K
013 ⇔ 020	2900K–3000K	139 ⇔ 146	4700K–4800K
020 ⇔ 027	3000K–3100K	146 ⇔ 153	4800K–4900K
027 ⇔ 034	3100K–3200K	153 ⇔ 160	4900K–5000K
034 ⇔ 041	3200K–3300K	160 ⇔ 167	5000K–5100K
041 ⇔ 048	3300K–3400K	167 ⇔ 174	5100K–5200K
048 ⇔ 055	3400K–3500K	174 ⇔ 181	5200K–5300K
055 ⇔ 062	3500K–3600K	181 ⇔ 188	5300K–5400K
062 ⇔ 069	3600K–3700K	188 ⇔ 195	5400K–5500K
069 ⇔ 076	3700K–3800K	195 ⇔ 202	5500K–5600K
076 ⇔ 083	3800K–3900K	202 ⇔ 209	5600K–5700K
083 ⇔ 090 3900K–4000K		209 ⇔ 216 5700K–6000K
090 ⇔ 097	4000K–4100K	216 ⇔ 223	6000K–6500K
097 ⇔ 104	4100K–4200K	223 ⇔ 230	6500K–7000K
104 ⇔ 111	4200K–4300K	230 ⇔ 237	7000K–7500K
111 ⇔ 118	4300K–4400K	237 ⇔ 244	7500K–8000K
118 ⇔ 125	4400K–4500K	244 ⇔ 255	8000K

Tableu de Menu

Reportez-vous à la page du produit Ovation E-930VW sur www.chauvetprofessional.com pour la demière carte des menu.

Niveau Principal	Niveaux de Programmation Description
DMX Address	001-512*				Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	3Ch				3-canaux: gradateur, température de couleur, tiente
	5Ch				5-canaux: gradateur, gradateur fine, stroboscope, température de couleur, tiente
	6Ch				6-canaux: rouge, orange, vert, bleu royal, blue, lime
	8Ch				8-canaux: gradateur, rouge, orange, vert, bleu royal, blue, lime stroboscope
	11Ch				11-canaux: gradateur, rouge, orange, vert, bleu royal, blue, lime, stroboscope, température de couleur, tiente, vitesse du gradateur, décalage rouge
	15Ch				15-canaux: gradateur, gradateur fin, rouge, rouge fin, orange, orange fin, vert, vert fin, bleu royal, bleu royal fin, bleu, bleu fin, lime, lime fin, stroboscope
	18Ch				18-canaux: gradateur, gradateur fin, rouge, rouge fin, orange, orange fin, vert, vert fin, bleu royal, bleu royal fin, bleu, bleu fin, lime, lime fin, stroboscope, température de couleur, tiente, décalage rouge
Virtual Color Wheel	Virtual Color Wheel	2800K	Dimmer 0-255		Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur de Rosco. Consultez la section Graphique des températures de couleur prédéfinies pour en connaître les valeurs spécifiques.
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K	Hue -25-25
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K

Niveau Principal	Niveaux de Programmation			Description
Static	Manual Color Mixer	Red	0-255	Combine les couleurs rouge, orange, vert, bleu royal, bleu et lime pour un résultat personnalisé (0-100%)
		Orange
		Green
		Royal Blue
		Blue
		Lime
Red Shift	On			Imite la gradation des lampes halogènes
	Off
Master/ Slave	Master Recevez le signal DMX du contrôleur DMX (maître)
	Slave Recevez le signal de l'unité maître (esclave)
Dimmer Curve	Linear			Définir la courbe de gradation
	Square
	I Square
	SCurve
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3			Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
White Balance	Off Utilise le paramétrage de blanc définit en usine
	Manual	Red	valeur maximale de LED rouge	Définit la valeur maximale de LED rouge
		Orange Définit la valeur maximale de LED orange
		Green Définit la valeur maximale de LED vert
		Royal Blue Définit la valeur maximale de LED bleu royal
		Blue Définit la valeur maximale de LED bleu
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours _ _ H Affiche le nombre total des heures du produit
	LED Hours _ _ H			Affiche le nombre total d'heures pendant lesquelles les lumières LED ont été allumées
	Version	V._		Affiche la version du logiciel installée
	UID	--------		Affiche UID actuel
Reset Factory	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Niveaux de Programmation				Description
Test Mode				Test Mode Niveau Principal
Niveaux de Programmation Description
Test Mode	Auto Test			Effectuer un test automatique de toutes les fonctions
	Manual Test	Pan	000-255	Contrôler et tester manuellement chaque paramètre depuis le panneau de commande
		Tilt
		P/T Speed
		Red
		Green
		Blue
		White
		CTC
		Color
		Pattern
		LED Macro
		LED Ma. Speed
		LED Ma. Fade
		Background
		Background Dim.
		Dimmer
		Shutter
		Function
		Zoom
Setup Setup Niveau Principal
Setup	Network Settings	IP Mode	Manual Réglage	manuel de l'adresse IP
			DHCP L'adresse	IP est définie par le réseau
			Static L'adresse	IP est définie par l'appareil
		IP _ _ _ _ _	_ _ _ _ _	Réglage de l'adresse IP en mode manuel
		SubMask _ _ _ _	_ _ _ _ _	Réglage du masque de sous-réseau en mode manuel
	Pan Reverse	NO Fonctionnement normal du pan
		YES Fonctionnement inversé du pan
	Tilt Reverse	NO Fonctionnement normal du tilt
		YES Fonctionnement inversé du tilt
	Zoom Reverse	NO Zoom normal
		YES Zoom inverse
	Screen Reverse	NO L'écran s'affiche à normal
		YES L'écran s'affiche à l'envers
		AUTO Orientation automatique de l'écran
	Pan Angle	540 Plage d'angle de pan: 540°
		360 Plage d'angle de pan: 360°
		180 Plage d'angle de pan: 180°
	Tilt Angle	270 Plage d'angle de tilt: 270°
		180 Plage d'angle de tilt: 180°
		90 Plage d'angle de tilt: 90°
	BL. O. P/T Move	NO Pas de noir général pendant le pan/tilt
		YES Noir général pendant le pan/tilt
	Calibration	NO Conserver les paramètres actuels
		YES Calibration de l'écran tactile
	Touchscreen Lock	NO L'écran réponds au toucher
		YES L'écran ne réponds pas au toucher
	Lock Screen	NO		Boutons de verrouillage et écran tactile
		YES		Mot de Passe: 0920

ATTENTION: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l'écart de tout objet inflammable.

REMARQUE: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, le rendement de l'appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

DMX Values
18Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4	Rouge fin	000 ⇔ 255	0–100%
5 Orange 000 ⇔ 255 0–100%
6	Orange fin	000 ⇔ 255	0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
16	Température de couleur	000 ⇔ 255	Consultez la section Graphique des températures de couleur prédéfinies
17	Tiente	000 ⇔ 000 Pas de fonction001 ⇔ 255 Ajuste le vert +/-
18	Contrôle(Maintenez la position pendant 3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 R éinitialiser le ventilateur016 ⇔ 023 décalage rouge activé024 ⇔ 031 décalage rouge désactivé032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradation carrée linéaire048 ⇔ 055 Courbe de gradation carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du ventilateur désactivé072 ⇔ 079 Mode vitesse du ventilateur 1080 ⇔ 087 Mode vitesse du ventilateur 2088 ⇔ 095 Mode vitesse du ventilateur 3096 ⇔ 103 Réglez le ventilateur en mode automatique104 ⇔ 111 Réglez le mode de ventilateur toujours112 ⇔ 119 Règle le ventilateur sur toujours120 ⇔ 127 Règle le ventilateur sur silencieux128 ⇔ 225 Pas de fonction

15Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5 Orange 000 ⇔ 255 0–100%
6 Orange fin 000 ⇔ 255 0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

11Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3 Orange 000 ⇔ 255 0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu royal	000 ⇔ 255	0–100%
6	Bleu	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
9	Température de couleur	000 ⇔ 255	Consultez la section Graphique des températures de couleur prédéfinies
10	Tiente	000 ⇔ 000 Pas de fonction001 ⇔ 255 Ajuste le vert +/-
11	Contrôle(Maintenez la position pendant 3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 R éinitialiser le ventilateur016 ⇔ 023 décalage rouge activé024 ⇔ 031 décalage rouge désactivé032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradation carrée linéaire048 ⇔ 055 Courbe de gradation carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du ventilateur désactivé072 ⇔ 079 Mode vitesse du ventilateur 1080 ⇔ 087 Mode vitesse du ventilateur 2088 ⇔ 095 Mode vitesse du ventilateur 3096 ⇔ 103 Réglez le ventilateur en mode automatique104 ⇔ 111 Réglez le mode de ventilateur toujours112 ⇔ 119 Règle le ventilateur sur toujours120 ⇔ 127 Règle le ventilateur sur silencieux128 ⇔ 225 Pas de fonction

8Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2 Rouge 000 ⇌ 255 0–100%
3 Orange 000 ⇌ 255 0–100%
4	V e r t	000 ⇌ 255 0–100%
5	Bleu royal	000 ⇌ 255	0–100%
6	B l e u	000 ⇌ 255 0–100%
7	Lime	000 ⇌ 255	0–100%
8 Stroboscope		000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide

6Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge	000 ⇔ 255 0–100%
2 Orange	000 ⇔ 255 0–100%
3	V e r t	000 ⇔ 255 0–100%
4	Bleu royal	000 ⇔ 255	0–100%
5	B l e u	000 ⇔ 255 0–100%
6	Lime	000 ⇔ 255	0–100%

5Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2	Gradateur fin	000 ⇌ 255	0–100%
3	Température de couleur	000 ⇌ 255	Consultez la section Graphique des températures de couleur prédéfinies
4	T i e n	000 ⇌ 000 te 001 ⇌ 255 Ajuste le vert +/-	Pas de fonction
5 Stroboscope		000 ⇌ 010 011 ⇌ 255	Pas de fonction Stroboscope, lent à rapide

3Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Température de couleur	000 ⇔ 255	Consultez la section Graphique des températures de couleur prédéfinies
3	Ti e n t	000 ⇔ 000001 ⇔ 255 Ajuste le vert +/-	Pas de fonction
