BEDIENUNGSANLEITUNG Ovation E-930VW Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation E-930VW finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgeräten einzuhalten.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)

- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Dieses Gerät sollte so positioniert werden, dass die Leuchtquelle weiter als 8,8 Meter von den Augen umstehender Personen entfernt ist.

- Beschädigte Kabel dürfen NUR durch Kabel gleichen Typs oder gleichwertige Kabel ersetzt werden; diese sind beim Hersteller oder dessen Servicevertreter erhältlich.

• Die in diesem Gerät befindliche Leuchtquelle darf ausschließlich durch den Hersteller, dessen Servicevertreter oder einen entsprechend qualifizierten Service-Techniker ausgetauscht werden.

- Dieses Gerät ist für den professionellen Einsatz bestimmt.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

- Ovation E-930VW

- Schnellanleitung

• Netzkabel Seetronic Powerkon IP65

Ist auf dem Weichzeichner-Filter eine Schutzfolie, dann muss diese vor dem Gebrauch entfernt werden. Der Filter befindet sich in einer Halterung im Metall-Gobo-Schlitz.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 4 Ovation E-930VW Geräte bei 100 V AC, 6 Geräte bei 120 V AC, 10 bei 208 V AC, 11 bei 230 V AC und 11 Geräte bei 240 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun		Gelb/Messingfarben
AC-Neutralleiter	Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

De Ovation E-930VW kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation E-930VW nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 5-polige DMX-Datenverbindung: 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch und 18Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation E-930VW verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der Ovation E-930VW unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

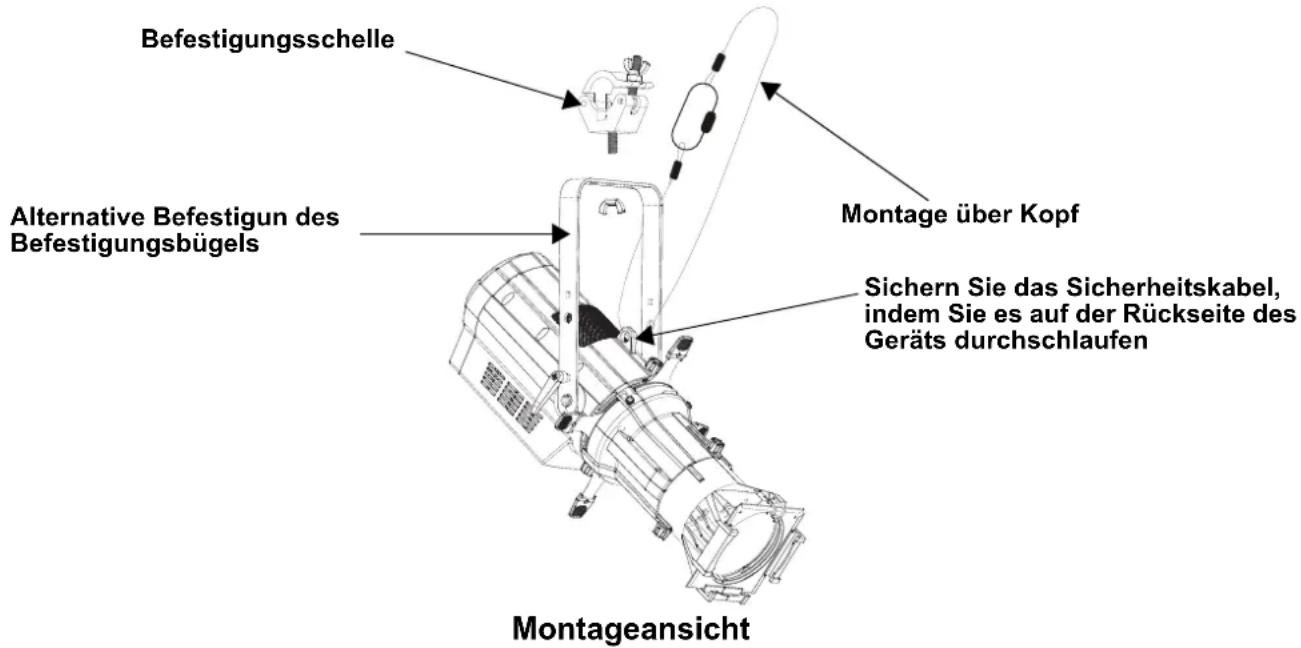

Ansicht Gerätemontage

Befestigungsschelle Alternative Befestigun des Befestigungsbügels Montage über Kopf Sichern Sie das Sicherheitskabel, indem Sie es auf der Rückseite des Geräts durchschlaufen Montageansicht

Voreingestellte Farbtemperaturtabelle

DMX-Kanalwert Displayanzeige DMX-Kanalwert Displayanzeige
000 ⇔ 005	2800K/No function	125 ⇔ 132	4500K-4600K
006 ⇔ 013	2800K-2900K	132 ⇔ 139	4600K-4700K
013 ⇔ 020	2900K-3000K	139 ⇔ 146	4700K-4800K
020 ⇔ 027	3000K-3100K	146 ⇔ 153	4800K-4900K
027 ⇔ 034	3100K-3200K	153 ⇔ 160	4900K-5000K
034 ⇔ 041	3200K-3300K	160 ⇔ 167	5000K-5100K
041 ⇔ 048	3300K-3400K	167 ⇔ 174	5100K-5200K
048 ⇔ 055	3400K-3500K	174 ⇔ 181	5200K-5300K
055 ⇔ 062	3500K-3600K	181 ⇔ 188	5300K-5400K
062 ⇔ 069	3600K-3700K	188 ⇔ 195	5400K-5500K
069 ⇔ 076	3700K-3800K	195 ⇔ 202	5500K-5600K
076 ⇔ 083	3800K-3900K	202 ⇔ 209	5600K-5700K
083 ⇔ 090 3900K-4000K		209 ⇔ 216 5700K-6000K
090 ⇔ 097	4000K-4100K	216 ⇔ 223	6000K-6500K
097 ⇔ 104	4100K-4200K	223 ⇔ 230	6500K-7000K
104 ⇔ 111	4200K-4300K	230 ⇔ 237	7000K-7500K
111 ⇔ 118	4300K-4400K	237 ⇔ 244	7500K-8000K
118 ⇔ 125	4400K-4500K	244 ⇔ 255	8000K

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.

Menükarte

Die neueste Menükarte finden Sie auf der Ovation E-930VW unter www.chauvetprofessional.com.

Hauptebene	Programmierebenen Beschreibung
DMX Address	001–512*	Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	3Ch 3-Kanal: Dimmer, Farbtemperatur, Farbton
	5Ch	5-Kanal: Dimmer, Dimmer fein, Farbtemperatur, Farbton, Strobe
	6Ch	6-Kanal: Rot, Orange, Grün, Königsblau, Blau, Neongrün
	8Ch	8-Kanal: Dimmer, Rot, Orange, Grün, Königsblau, Blau, Limettenblitz
	11Ch	12-Kanal: Dimmer, Rot, Orange, Grün, Königsblau, Blau, Neongrün, Farbtemperatur, Farbton, Dimmergeschwindigkeit, Rotverschiebung
	15Ch	15-Kanal: Dimmer, Dimmer Fein, Rot, Rot Fein, Orange, Orange Fein, Grün, Grün Fein, Königsblau, Königsblau Fein, Blau, Blau Fein, Neongrün, Neongrün Fein, Stroboskop
	18Ch	18-Kanal: Dimmer, Dimmer Fein, Rot, Rot Fein, Orange, Orange Fein, Grün, Grün Fein, Königsblau, Königsblau Fein, Blau, Blau Fein, Neongrün, Neongrün Fein, Strobe, Farbtemperatur, Farbton, Rotverschiebung
Hauptebene	Programmierebenen Beschreibung
Static	Color Temperature	2800K	Dimmer 0-255		Voreintellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Voreingestellte Farbtemperaturtabelle.
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K	Hue -25-25
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K
Static	Manual Color Mixer	Red		0-255	Kombiniert Rot, Orange, Grün, Königsblau, Blau und Neongrün zu einer benutzerdefinierten Farbe (0-100%)
		Orange
		Green
		Royal Blue
		Blue
		Lime
Red Shift	On				Ahmt die Dimmung einer Halogenlampe nach
	Off
Master/ Slave	Master Empfängt DMX-Signal vom DMX-Controller (Master)
	Slave Empfängt das DMX-Signal vom Master-Gerät
Dimmer Curve	Linear				Stellt die Dimmungskurve ein
	Square
	I Square
	SCurve
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3				Dimmkurven von schnell (Dimmer 1) bis langsam (Dimmer 3)
Hauptebene	Programmierebenen			Beschreibung
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
	Manual	Red		Stellt den maximalen Wert der Roten LED ein
		Orange Stellt den maximalen 125-255		Wert der Orange LED ein
		Green Stellt den maximalen 125-255		Wert der Grün LED ein
		Royal Blue Stellt den maximalen 125-255		Wert der Königsblau LED ein
		Blue Stellt den maximalen 125-255		Wert der Blau LED ein
		Lime Stellt den maximalen 125-255		Wert der Neongrün LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf immer aus
	Silent Stellt den Lüfter auf lautlos
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On Hintergrundbeleuchtung immer an
Information	Fixture Hours ____	_H		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours ____	_H		Zeigt die Gesamtstunden an, in denen die LED-Leuchten eingeschaltet waren
	Version V._	Zeigt die aktuelle Firmware-Version an
	UID	--------		Zeigt die Geräte-UID an
Reset Factory	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

WARNUNG: Wenn Sie im Lüftermodus arbeiten: Aus, wird das Gerät bei Berührung heißer als bei Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein.

HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi.

DMX-Werte

18Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	Dimmer, fein	000 ⇌ 255	0–100%
3	R o t	000 ⇌ 255 0–100%
4 Rot, fein 000 ⇌ 255 0–100%
5 Orange 000 ⇌ 255 0–100%
6	Orange, fein	000 ⇌ 255	0–100%
7	G r ü n		000 ⇌ 255 0–100%
8 Grün, fein 000 ⇌ 255 0–100%
9	Königsblau	000 ⇌ 255	0–100%
10	Königsblau, fein	000 ⇌ 255	0–100%
11	Blau	000 ⇌ 255	0–100%
12	Blau, fein	000 ⇌ 255	0–100%
13	Neongrün	000 ⇌ 255	0–100%
14	Neongrün, fein	000 ⇌ 255	0–100%
15	Strobe	000 ⇌ 010 Keine Funktion011 ⇌ 255	Strobe, langsam bis schnell
16	Farbtemperatur	000 ⇌ 255	Siehe Voreingestellte Farbtemperaturtabelle
17	Farbton	000 ⇌ 000 Keine Funktion001 ⇌ 255 Passt +/- grün an
18	Steurung (3 Sekunden gedrückt halten)	000 ⇌ 007 Keine Funktion008 ⇌ 015 Dimmer zurücksetzen016 ⇌ 023 Rotverschiebung ein024 ⇌ 031 Rotverschiebung ab032 ⇌ 039 S-Kurve Dimmerkurve040 ⇌ 047 Lineare Dimmerkurve048 ⇌ 055	Quadratische Dimmerkurve056 ⇌ 063 Inverse quadratische Dimmerkurve064 ⇌ 071 Dimmer-Geschwindigkeitsmodus aus072 ⇌ 079 Dimmer-Geschwindigkeitsmodus 1080 ⇌ 087 Dimmer-Geschwindigkeitsmodus 2088 ⇌ 095 Dimmer-Geschwindigkeitsmodus 3096 ⇌ 103 Stellt den Lüfter auf den Auto-Modus ein104 ⇌ 111 Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein112 ⇌ 119 Setzt den Lüfter auf immer aus120 ⇌ 127 Stellt den Lüfter auf lautlos128 ⇌ 225 Keine Funktion

15Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	Dimmer, fein	000 ⇌ 255	0–100%
3	R o t	000 ⇌ 255 0–100%
4 Rot, fein 000 ⇌ 255 0–100%
5	O r a n	g	e 000 ⇌ 255 0–100%
6	Orange, fein	000 ⇌ 255	0–100%
7	Grün	000 ⇌ 255	0–100%
8	Grün, fein	000 ⇌ 255	0–100%
9	Königsblau	000 ⇌ 255	0–100%
10	Königsblau, fein	000 ⇌ 255	0–100%
11	Blau	000 ⇌ 255	0–100%
12	Blau, fein	000 ⇌ 255	0–100%
13	Neongrün	000 ⇌ 255	0–100%
14	Neongrün, fein	000 ⇌ 255	0–100%
15	Strobe	000 ⇌ 010 Keine Funktion011 ⇌ 255	Strobe, langsam bis schnell

11Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	R o t		000 ⇌ 255 0–100%
3	O r a n		g	e 000 ⇌ 255 0–100%
4	Grün		000 ⇌ 255	0–100%
5	Königsblau		000 ⇌ 255	0–100%
6	Blau		000 ⇌ 255	0–100%
7	Neongrün		000 ⇌ 255	0–100%
8	S t r o		000 ⇌ 010 Keine Funktionb011 ⇌ 255	Strobe, langsam bis schnell
9	Farbtemperatur		000 ⇌ 255	Siehe Voreingestellte Farbtemperaturtabelle
10	Farbton		000 ⇌ 000 Keine Funktion001 ⇌ 255 Passt +/- grün an
11	Steurung (3 Sekunden gedrückt halten)		000 ⇌ 007 Keine Funktion008 ⇌ 015 Dimmer zurücksetzen016 ⇌ 023 Rotverschiebung ein024 ⇌ 031 Rotverschiebung ab032 ⇌ 039 S-Kurve Dimmerkurve040 ⇌ 047 Lineare Dimmerkurve048 ⇌ 055	Quadratische Dimmerkurve056 ⇌ 063 Inverse quadratische Dimmerkurve064 ⇌ 071 Dimmer-Geschwindigkeitsmodus aus072 ⇌ 079 Dimmer-Geschwindigkeitsmodus 1080 ⇌ 087 Dimmer-Geschwindigkeitsmodus 2088 ⇌ 095 Dimmer-Geschwindigkeitsmodus 3096 ⇌ 103 Stellt den Lüfter auf den Auto-Modus ein104 ⇌ 111 Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein112 ⇌ 119 Setzt den Lüfter auf immer aus120 ⇌ 127 Stellt den Lüfter auf lautlos128 ⇌ 225 Keine Funktion

8Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R	o	t		000 ⇔ 255 0–100%
3 Orange 000 ⇔ 255 0–100%
4	G	r	ü	n			000 ⇔ 255 0–100%
5	K	ö	n	i	g		s	b	l	a	u
6	B	l	a	u			000 ⇔ 255 0–100%
7 Neongrün 000 ⇔ 255 0–100%
8	S	t	r	o	000 ⇔ 010 Keine Funktion
					011 ⇔ 255 e Strobe, langsam bis schnell

6Ch

Kanal Funktion Wert Prozent/Einstellung
1	Rot				000 ⇔ 255			0–100%
2 Orange	000 ⇔ 255 0–100%
3	Grün				000 ⇔ 255			0–100%
4	K	ö	n	i	g			s	b	l	a u
5	B	l	a	u				000 ⇔ 255 0–100%
6 Neongrün	000 ⇔ 255 0–100%

5Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Dimmer, fein			000 ⇔ 255	0–100%
3	Farbtemperatur			000 ⇔ 255	Siehe Voreingestellte Farbtemperaturtabelle
4	F	a	r	b	000 ⇔ 000 Keine Funktion001 ⇔ 255 Pässt +/- grün an
5	S	t	r	o	000 ⇔ 010 Keine Funktion011 ⇔ 255 Strobe, langsam bis schnell

3Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Farbtemperatur			000 ⇔ 255	Siehe Voreingestellte Farbtemperaturtabelle
3	F	a	r	b	000 ⇔ 000 Keine Funktion001 ⇔ 255 Pässt +/- grün an
