MANUAL DE USUARIO Ovation E-930VW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation E-930VW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques epilépticos. El usuario debe cumplir con la legislación local con respecto a la notificación del uso de estroboscopio.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• Este producto debe colocarse de forma que la fuente de luz se encuentre a más de 8,8 m de distancia de los ojos de cualquier persona.
• Sustituya los cables dañados SOLO con cables idénticos o equivalentes, disponibles a través del fabricante o de su agente de servicio.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación deben reemplazar la fuente de luz contenida en este producto.
• Este producto está destinado exclusivamente a un uso profesional.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation E-930VW
• Cable de alimentación Neutrik ^ powerCON ^

• Guía de Referencia Rápida

Si hay una película protectora sobre el filtro de enfoque suave, hay que quitarla antes del uso. El filtro está en un soporte en la ranura de gobo de metal.

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 4 productos Ovation E-930VW a 100 V, 6 productos a 120 V, 10 a 208 V, 11 a 230 V, o 11 productos a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation E-930VW funcionará con un controlador DMX usando una conexión serial DMX de 5 pines. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation E-930VW usa una conexión de datos DMX de 5 pines para sus personalidades: 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch y 18Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation E-930VW usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation E-930VW admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite: http://trusst.com/productcategory/truss-clamps/.

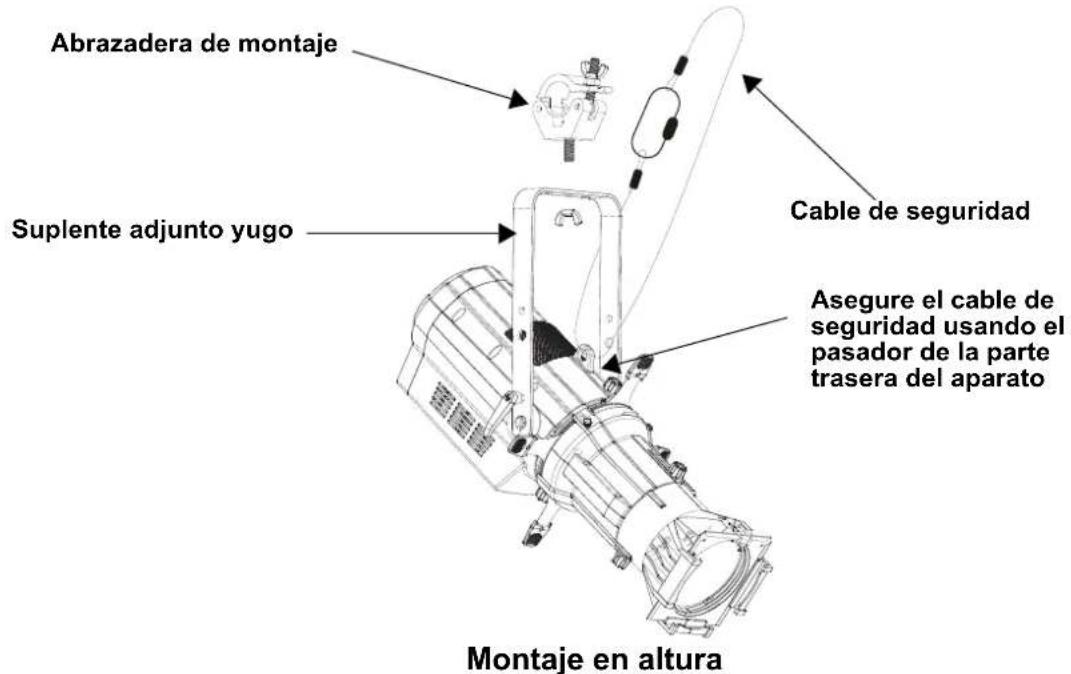

Diagrama de Montaje del Producto

Abrazadera de montaje Suplente adjunto yugo Cable de seguridad Asegure el cable de seguridad usando el pasador de la parte trasera del aparato Montaje en altura

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Gráfico de Temperaturas de Color Predefinidas

Valor del Canal DMX	Lectura en Pantalla	Valor del Canal DMX	Lectura en Pantalla
000 ⇔ 005	2800K/No function	125 ⇔ 132	4500K-4600K
006 ⇔ 013	2800K-2900K	132 ⇔ 139	4600K-4700K
013 ⇔ 020	2900K-3000K	139 ⇔ 146	4700K-4800K
020 ⇔ 027	3000K-3100K	146 ⇔ 153	4800K-4900K
027 ⇔ 034	3100K-3200K	153 ⇔ 160	4900K-5000K
034 ⇔ 041	3200K-3300K	160 ⇔ 167	5000K-5100K
041 ⇔ 048	3300K-3400K	167 ⇔ 174	5100K-5200K
048 ⇔ 055	3400K-3500K	174 ⇔ 181	5200K-5300K
055 ⇔ 062	3500K-3600K	181 ⇔ 188	5300K-5400K
062 ⇔ 069	3600K-3700K	188 ⇔ 195	5400K-5500K
069 ⇔ 076	3700K-3800K	195 ⇔ 202	5500K-5600K
076 ⇔ 083	3800K-3900K	202 ⇔ 209	5600K-5700K
083 ⇔ 090 3900K-4000K		209 ⇔ 216 5700K-6000K
090 ⇔ 097	4000K-4100K	216 ⇔ 223	6000K-6500K
097 ⇔ 104	4100K-4200K	223 ⇔ 230	6500K-7000K
104 ⇔ 111	4200K-4300K	230 ⇔ 237	7000K-7500K
111 ⇔ 118	4300K-4400K	237 ⇔ 244	7500K-8000K
118 ⇔ 125	4400K-4500K	244 ⇔ 255	8000K

Mapa de Menú

Consulte la página del producto Ovation E-930VW en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal	Niveles de Programación Descripción
DMX Address	001-512*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	3Ch 4-canales: atenuador, temperatura del color, matiz
	5Ch				6-canales: atenuador, atenuador fino, estroboscopio, temperatura del color, matiz
	6Ch				6-canales: rojo, naranja, verde, azul real, azul, lima
	8Ch				9-canales: atenuador, rojo, naranja, verde, azul real, azul, lima, estroboscopio
	11Ch				12-canales: atenuador, rojo, naranja, verde, azul real, azul, lima, estroboscopio, temperatura del color, matiz, velocidad del atenuador, cambio a rojo
	15Ch				16-canales: atenuador, atenuador fino, rojo, rojo fino, naranja, naranja fino, verde, verde fino, azul real, azul real fino, azul, azul fino, lima, lima fino, estroboscopio
	18Ch				18-canales: atenuador, atenuador fino, rojo, rojo fino, naranja, naranja fino, verde, verde fino, azul real, azul real fino, azul, azul fino, lima, lima fino, estroboscopio temperatura del color, matiz, cambio a rojo
Static	Color Temperature	2800K	Dimmer 0-255		Temperaturas de color blanco preconfiguradas. Emula una lámpara de tungsteno a la temperatura del color especificada. Consulte el apartado Gráfico de Temperaturas de Color Predefinidaspara ver valores concretos.
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K	Hue -25-25
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K

Nivel Principal	Niveles de Programación			Descripción
Static	Manual Color Mixer	Red	0-255	Combina rojo, naranja, verde, azul real, azul y lime para generar un color personalizado (0-100%)
		Orange
		Green
		Royal Blue
		Blue
		Lime
Red Shift	On			Imita la atenuación de una lámpara halógena
	Off
Master/ Slave	Master Recibe señales DMX del controlador DMX (maestro)
	Slave Recibe señales del maestro
Dimmer Curve	Linear			Configura la curva del atenuador
	Square
	I Square
	SCurve
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3			Curvas de atenuador, rápido (Dimmer 1) a lento (Dimmer 3)
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	125-255	Establece el valor máximo de LED rojo
		Orange Establece el valor máximo de LED naranja
		Green Establece el valor máximo de LED verde
		Royal Blue Establece el valor máximo de LED azul real
		Blue Establece el valor máximo de LED azul
		Lime Establece el valor máximo de LED lima
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off Establece el ventilador siempre apagado
	Silent Establece el ventilador en silencio
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours ____	H		Muestra el nombre total de las horas del producto
	LED Hours ____	H		Muestra el total de horas que las luces LED han estado encendidas
	Version	V._		Muestra instalada la versión de firmware
	UID	--------		Muestra el UID # del producto
Reset Factory	No			Reinicia a la configuración de fábrica
	Yes

ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objectos inflamable.

AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador.

DMX Values
18Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a
2	Atenuador fino				000 ⇔ 255	0–100%
3	R	o	j	o	000	⇔ 255 0–100%
4 Rojo	fino	000 ⇔ 255	0–100%
5	N	a	r	a	n	j
6	Naranja fino				000 ⇔ 255	0–100%
7	Verde				000 ⇔ 255	0–100%
8	Verde fino				000 ⇔ 255	0–100%
9	Azul real				000 ⇔ 255	0–100%
10	Azul real fino				000 ⇔ 255	0–100%
11	Azul				000 ⇔ 255	0–100%
12	Azul fino				000 ⇔ 255	0–100%
13	Lima				000 ⇔ 255	0–100%
14	Lima fino				000 ⇔ 255	0–100%
15	Estroboscopio				000 ⇔ 010 Sin función
					011 ⇔ 255	Estroboscopio, lento a rápido
16	Temperatura del color				000 ⇔ 255	Referirse a Gráfico de Temperaturas de Color Predefinidas
17	Matiz				000 ⇔ 000 Sin función
					001 ⇔ 255 Adjusta el color verde +/-
18	Control (mantenga pulsado durante 3 segundos)				000 ⇔ 007 Sin función
					008 ⇔ 015 Reinicia a el atenuador
					016 ⇔ 023 Cambio de rojo encendido
					024 ⇔ 031 Cambio de rojo apagado
					032 ⇔ 039 Curva de atenuador curva-S
					040 ⇔ 047 Curva de atenuador lineal
					048 ⇔ 055 Curva de atenuador cuadrado
					156 ⇔ 063 Curva de atenuador cuadrado inverso
					064 ⇔ 071 Modo atenuador apagado
					072 ⇔ 079 Modo atenuador 1
					080 ⇔ 087	Modo atenuador 2
					088 ⇔ 095 Modo atenuador 3
					096 ⇔ 103 Establece el ventilador a modo auto
					104 ⇔ 111	Establece el ventilador a modo siempre encendido
					112 ⇔ 119	Establece el ventilador siempre apagado
					120 ⇔ 127 Establece el ventilador en silencio
					128 ⇔ 255 Sin función

15Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino		000 ⇔ 255	0–100%
3	R o j o		000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	N a r a		n j	a 000 ⇔ 255 0–100%
6	Naranja fino		000 ⇔ 255	0–100%
7	Verde		000 ⇔ 255	0–100%
8	Verde fino		000 ⇔ 255	0–100%
9	Azul real		000 ⇔ 255	0–100%
10	Azul real fino		000 ⇔ 255	0–100%
11	Azul		000 ⇔ 255	0–100%
12	Azul fino		000 ⇔ 255	0–100%
13	Lima		000 ⇔ 255	0–100%
14	Lima fino		000 ⇔ 255	0–100%
15	Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

11Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Rojo	000 ⇔ 255	0–100%
3	Naranja	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul real	000 ⇔ 255	0–100%
6	Azul	000 ⇔ 255	0–100%
7	Lima	000 ⇔ 255	0–100%
8 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
9	Temperatura del color	000 ⇔ 255	Referirse a Gráfico de Temperaturas de Color Predefinidas
10	Matiz	000 ⇔ 000	Sin función
		001 ⇔ 255	Adjusta el color verde +/-
11	Control (mantenga pulsado durante 3 segundos)	000 ⇔ 007	Sin función
		008 ⇔ 015	Reinicia a el atenuador
		016 ⇔ 023	Cambio de rojo encendido
		024 ⇔ 031	Cambio de rojo apagado
		032 ⇔ 039	Curva de atenuador curva-S
		040 ⇔ 047	Curva de atenuador lineal
		048 ⇔ 055	Curva de atenuador cuadrado
		156 ⇔ 063	Curva de atenuador cuadrado inverso
		064 ⇔ 071	Modo atenuador apagado
		072 ⇔ 079	Modo atenuador 1
		080 ⇔ 087	Modo atenuador 2
		088 ⇔ 095	Modo atenuador 3
		096 ⇔ 103	Establece el ventilador a modo auto
		104 ⇔ 111	Establece el ventilador a modo siempre encendido
		112 ⇔ 119	Establece el ventilador siempre apagado
		120 ⇔ 127	Establece el ventilador en silencio
		128 ⇔ 255	Sin función

8Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a d o r 000 ⇔ 255 0–100%
2	R	o	j	o	000 ⇔ 255 0–100%
3	N	a	r	a	n j	a 000 ⇔ 255 0–100%
4	V	e	r	d	e	000 ⇔ 255 0–100%
5	A	z	u	l	r e a l 000 ⇔ 255 0–100%
6	Azul				000 ⇔ 255	0–100%
7	Lima				000 ⇔ 255	0–100%
8 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

6Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	N	a	r	a	n	j	a 000 ⇔ 255 0–100%
3	V	e	r	d	e	000 ⇔ 255 0–100%
4	A	z	u	l	r	e	a l 000 ⇔ 255 0–100%
5	Azul				000 ⇔ 255	0–100%
6	Lima				000 ⇔ 255	0–100%

5Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	N	a	r	a	n	j a 000 ⇔ 255 0–100%
3	Temperatura del color				000 ⇔ 255	Referirse a Gráfico de Temperaturas de Color Predefinidas
4	M	a	t	i	000 ⇔ 000 Sin función001 ⇔ 255 Adjusta el color verde +/-
5 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

3Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d o r 000 ⇔ 255 0–100%
2	Temperatura del color				000 ⇔ 255	Referirse a Gráfico de Temperaturas de Color Predefinidas
3	M	a	t	i	000 ⇔ 000 Sin función001 ⇔ 255 Adjusta el color verde +/-

Descripción del Panel de Control

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
