GEBRUIKSAANWIJZING Ovation E-930VW Chauvet

Over deze handleiding

De Ovation E-930VW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
  • Dit product moet zodanig geplaatst worden dat de lichtbron zich verder dan 8,8 m van enige ogen bevindt.
• Vervang beschadigde kabels ALLEEN met identieke kabels, of het equivalent daarvan, die verkrijgbaar zijn bij de fabrikant of diens serviceagent.
• De lichtbron die in dit product omvat is mag alleen vervangen worden door de fabrikant, diens serviceagent, of een soortgelijke erkende monteur.
• Dit product is alleen bedoeld voor professioneel gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation E-930VW

• N e ^® powerCON ^® istrobomsnoer

• Beknopte handleiding

Indien er op het soft-focus-filter een beschermende film zit, dient deze eerst verwijderd te worden. Het filter zit in een houder in de metalen gobo-sleuf.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 4 Ovation E-930VW-producten koppelen bij 100 V, 6 producten bij 120 V, 10 producten bij 208 V, 11 bij 230 V, 11bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation E-930VW kan met een DMX-controller werken met een een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation E-930VW gebruikt een 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch of 18Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation E-930VW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation E-930VW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

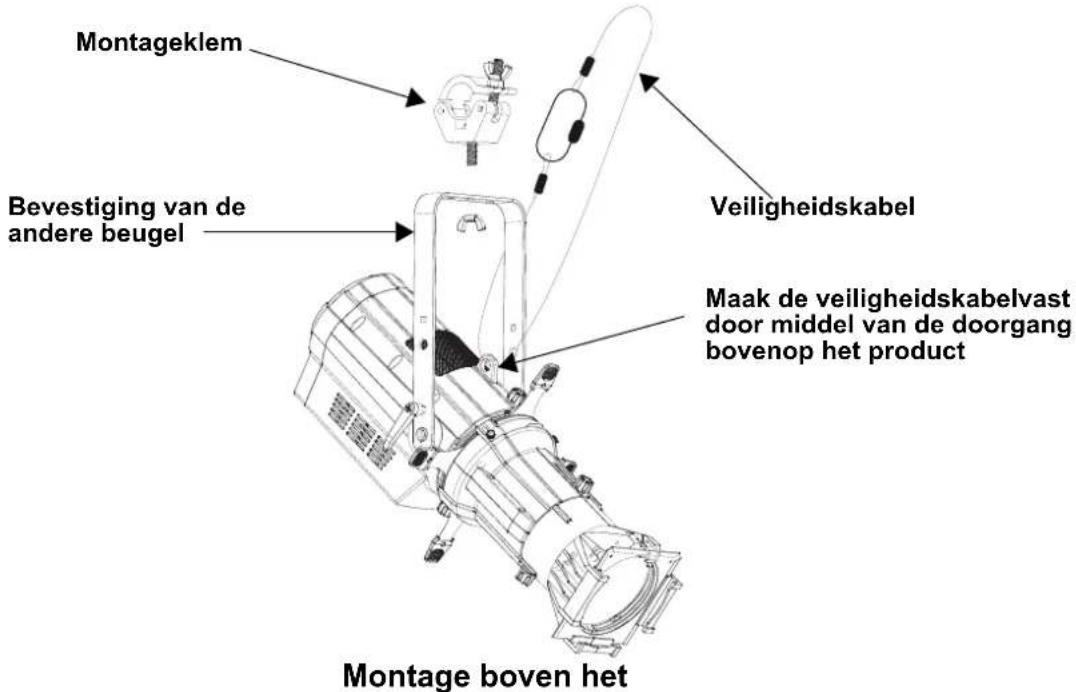

Montagediagram van het product

Montageklem Bevestiging van de andere beugel Veiligheidskabel Maak de veiligheidskabelvast door middel van de doorgang bovenop het product Montage boven het

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Grafiek vooringestelde kleurtemperatuur

DMX-kanaalwaarde	Weergave op het display	DMX-kanaalwaarde	Weergave op het display
000 ⇔ 005	2800K/Geen functie	125 ⇔ 132	4500K-4600K
006 ⇔ 013	2800K-2900K	132 ⇔ 139	4600K-4700K
013 ⇔ 020	2900K-3000K	139 ⇔ 146	4700K-4800K
020 ⇔ 027	3000K-3100K	146 ⇔ 153	4800K-4900K
027 ⇔ 034	3100K-3200K	153 ⇔ 160	4900K-5000K
034 ⇔ 041	3200K-3300K	160 ⇔ 167	5000K-5100K
041 ⇔ 048	3300K-3400K	167 ⇔ 174	5100K-5200K
048 ⇔ 055	3400K-3500K	174 ⇔ 181	5200K-5300K
055 ⇔ 062	3500K-3600K	181 ⇔ 188	5300K-5400K
062 ⇔ 069	3600K-3700K	188 ⇔ 195	5400K-5500K
069 ⇔ 076	3700K-3800K	195 ⇔ 202	5500K-5600K
076 ⇔ 083	3800K-3900K	202 ⇔ 209	5600K-5700K
083 ⇔ 090 3900K-4000K 209		⇔ 216 5700K-6000K
090 ⇔ 097	4000K-4100K	216 ⇔ 223	6000K-6500K
097 ⇔ 104	4100K-4200K	223 ⇔ 230	6500K-7000K
104 ⇔ 111	4200K-4300K	230 ⇔ 237	7000K-7500K
111 ⇔ 118	4300K-4400K	237 ⇔ 244	7500K-8000K
118 ⇔ 125	4400K-4500K	244 ⇔ 255	8000K

Menukaart

Raadpleeg de productpagina van Ovation E-930VW op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	001-512*				Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	3Ch 3-kanaal: dimmer, kleurtemperatuur, tint
	5Ch				5-kanaal: dimmer, fijn dimmer, stroboscoop, kleurtemperatuur, tint,
	6Ch				6-kanaal: rood, oranje, groen, koningsblauw, blauw lime
	8Ch				8-kanaal: dimmer, rood, oranje, groen, koningsblauw, blauw, lime, stroboscoop
	11Ch				11-kanaal: dimmer, rood, oranje, groen, koningsblauw, blauw, lime, stroboscoop, kleurtemperatuur, tint, dimmersnelheid, rode shift
	15Ch				15-kanaal: dimmer, fijn dimmer, rood, fijn rood, oranje, fijn oranje, groen, fijn groen, koningsblauw, fijn koningsblauw, blauw, fijn blauw, lime, fijn lime, stroboscoop
	18Ch				18-kanaal: dimmer, fijn dimmer, rood, fijn rood, oranje, fijn oranje, groen, fijn groen, koningsblauw, fijn koningsblauw, blauw, fijn blauw, lime, fijn lime, stroboscoop, kleurtemperatuur, tint, rode shift
Static	Color Temperature	2800K	Dimmer 0-255		Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Grafiek vooringestelde kleurtemperatuur voor specifieke waarden.
		2900K
		3000K
		3100K
		3200K
		3300K
		3400K
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K	Hue -25-25
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K

Hoofdniveau	Programmeerniveaus			Beschrijving
Static	Manual Color Mixer	Red	000-255	Combineert rood, oranje, groen, koningsblauw, blauw of lime om een aangepaste kleur te genereren (0-100%)
		Orange
		Green
		Royal Blue
		Blue
		Lime
Red Shift	On			Bootst halogeenlamp dimmen na
	Off
Master/ Slave	Master Ontvangt DMX-signalen van de DMX-controller
	Slave Ontvangt DMX-signalen van de master
Dimmer Curve	Linear			Stelt de dimcurve in
	Square
	I Square
	SCurve
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	maximum waarde van de oranje LED in	Stelt de maximum waarde van de rode LED in
		Oranje Stelt de maximum waarde van de oranje LED in
		Groen Stelt de maximum waarde van de groen LED in
		Koningsblauw		Stelt de maximum waarde van de koningsblauw LED in
		Blauw Stelt de maximum waarde van de blauw LED in
		Lime Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min			Schakelt de backlight van de display uit na 2 min van inactiviteit
	Always On De backlight van de display is altijd aan
Information	Fixture Hours _ _ H Toont het totale aantal producturen
	LED Hours _ _ H			Toont het totale aantal uren dat de LED-verlichting aan was
	Version V._ Toont de geïnstalleerde softwareversie
	UID ____			Geeft de huidige UID
Reset Factory	No			Herstellen naar de fabrieksstandaard
	Yes

WAARSCHUWING: Bij werking in de ventilatormodus: Uit, de armatuur wordt voelt warmer aan dan bij gebruik van andere ventilatormodi. Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen.

LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi.

DMX-waarden

18Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijn dimmer		000 ⇔ 255	0–100%
3	R o o d		000	⇔ 255 0–100%
4 Fijn rood 000 ⇔ 255 0–100%
5	O r a n		j e	000 ⇔ 255 0–100%
6	Fijn oranje		000 ⇔ 255	0–100%
7	G r o e		n	000 ⇔ 255 0–100%
8	Fijn groen		000 ⇔ 255	0–100%
9	Koningsblauw		000 ⇔ 255	0–100%
10	Fijn koningsblauw		000 ⇔ 255	0–100%
11	Blauw		000 ⇔ 255	0–100%
12	Fijn blauw		000 ⇔ 255	0–100%
13	Lime		000 ⇔ 255	0–100%
14	Fijn lime		000 ⇔ 255	0–100%
15	Stroboscoop		000 ⇔ 010 Geen functie
			011 ⇔ 255	Stroboscoop, langzaam tot snel
16	Kleurtemperatuur		000 ⇔ 255	Raadpleeg de sectie Grafiek vooringestelde kleurtemperatuur
17	Tint		000 ⇔ 000 Geen functie
			001 ⇔ 255 Past groen aan +/-
18	Controle(Houd 3 seconden ingredrukt)		000 ⇔ 007 Geen functie
			008 ⇔ 015 Dimmer reset
			016 ⇔ 023 Rode Shift aan
			024 ⇔ 031 Rode Shift uit
			032 ⇔ 039 S-curve dimcurve
			040 ⇔ 047 Lineaire dimcurve
			048 ⇔ 055 Vierkante dimcurve
			056 ⇔ 063 Omgekeerde vierkante dimcurve
			064 ⇔ 071 Dimmer modus aan
			072 ⇔ 079 Dimmer modus 1
			080 ⇔ 087 Dimmer modus 2
			088 ⇔ 095 Dimmer modus 3
			096 ⇔ 103 Ingesteld de ventilator automatische modus
			104 ⇔ 111 Ingesteld de ventilator altijd aan modus
			112 ⇔ 119 Ingesteld de ventilator altijd uit
			120 ⇔ 127 Ingesteld de ventilator stil
			128 ⇔ 225 Geen functie

15Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijn dimmer			000 ⇔ 255		0–100%
3	R o o d			000 ⇔ 255 0–100%
4	F i j n			r o		o d	000 ⇔ 255 0–100%
5	O r a n			j e		000 ⇔ 255 0–100%
6	Fijn oranje			000 ⇔ 255		0–100%
7	Groen			000 ⇔ 255		0–100%
8	Fijn groen			000 ⇔ 255		0–100%
9	Koningsblauw			000 ⇔ 255		0–100%
10	Fijn koningsblauw			000 ⇔ 255		0–100%
11	Blauw			000 ⇔ 255		0–100%
12	Fijn blauw			000 ⇔ 255		0–100%
13	Lime			000 ⇔ 255		0–100%
14	Fijn lime			000 ⇔ 255		0–100%
15	Stroboscoop			000 ⇔ 010 Geen functie
				011 ⇔ 255		Stroboscoop, langzaam tot snel

11Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Rood	000 ⇔ 255	0–100%
3	Oranje	000 ⇔ 255	0–100%
4	Groen	000 ⇔ 255	0–100%
5	Koningsblauw	000 ⇔ 255	0–100%
6	Blauw	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel
9	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Grafiek vooringestelde kleurtemperatuur
10	Tint	000 ⇔ 000	Geen functie
		001 ⇔ 255	Past groen aan +/-
11	Controle(Houd 3 seconden ingredrukt)	000 ⇔ 007	Geen functie
		008 ⇔ 015	Dimmer reset
		016 ⇔ 023	Rode Shift aan
		024 ⇔ 031	Rode Shift uit
		032 ⇔ 039	S-curve dimcurve
		040 ⇔ 047	Lineaire dimcurve
		048 ⇔ 055	Vierkante dimcurve
		056 ⇔ 063	Omgekeerde vierkante dimcurve
		064 ⇔ 071	Dimmer modus aan
		072 ⇔ 079	Dimmer modus 1
		080 ⇔ 087	Dimmer modus 2
		088 ⇔ 095	Dimmer modus 3
		096 ⇔ 103	Ingesteld de ventilator automatische modus
		104 ⇔ 111	Ingesteld de ventilator altijd aan modus
		112 ⇔ 119	Ingesteld de ventilator altijd uit
		120 ⇔ 127	Ingesteld de ventilator stil
		128 ⇔ 225	Geen functie

8Ch

Kanaal Functie Waarde Percentage/Instelling
1	D	i	m	m	e	r
2 Rood	000 ⇌ 255 0–100%
3	O	r	a	n	j	e
4	G	r	o	e	n	000 ⇌ 255 0–100%
5 Koningsblauw	000 ⇌ 255 0–100%
6	B	l	a	u	w	000 ⇌ 255 0–100%
7	L	i	m	e	000 ⇌ 255 0–100%
8 Stroboscoop					000 ⇌ 010 Geen functie011 ⇌ 255	Stroboscoop, langzaam tot snel

6Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Rood	000 ⇔ 255	0–100%
2	Oranje	000 ⇔ 255	0–100%
3	Groen	000 ⇔ 255	0–100%
4	Koningsblauw	000 ⇔ 255	0–100%
5	Blauw	000 ⇔ 255	0–100%
6	Lime	000 ⇔ 255	0–100%

5Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijn dimmer	000 ⇔ 255	0–100%
3	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Grafiek vooringestelde kleurtemperatuur
4	T i n t	000 ⇔ 000001 ⇔ 255	Geen functiePast groen aan +/-
5 Stroboscoop		000 ⇔ 010011 ⇔ 255 Stroboscoop, langzaam tot snel	Geen functie

3Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Grafiek vooringestelde kleurtemperatuur
3	Tint	000 ⇔ 000 Geen functie001 ⇔ 255 Past groen aan +/-

Contact Us
