| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Effet lumineux LED |
| Source lumineuse | LED RGBW |
| Nombre de LED | 12 |
| Puissance | 60 W par LED |
| Modes de fonctionnement | DMX, autonome, maître/esclave |
| Canaux DMX | 6 ou 12 canaux |
| Angle de faisceau | 25° |
| Dimensions | 300 x 200 x 200 mm |
| Poids | 3,5 kg |
| Utilisation recommandée | Événements, concerts, spectacles |
| Maintenance | Nettoyage régulier des lentilles et des ventilateurs |
| Sécurité | Ne pas exposer à l'humidité, respecter les consignes d'utilisation |
| Informations supplémentaires | Garantie de 2 ans, support technique disponible |
FOIRE AUX QUESTIONS - Rogue R1 FX-B Chauvet
Comment réinitialiser le Chauvet Rogue R1 FX-B ?
Pour réinitialiser le Rogue R1 FX-B, maintenez enfoncé le bouton 'Menu' pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et redémarre.
Pourquoi le projecteur ne s'allume-t-il pas ?
Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Si le problème persiste, vérifiez les fusibles.
Comment mettre à jour le firmware du Rogue R1 FX-B ?
Téléchargez la dernière version du firmware depuis le site de Chauvet. Connectez le projecteur à votre ordinateur via un câble USB et suivez les instructions fournies dans le manuel d'utilisation.
Les effets lumineux ne fonctionnent pas, que faire ?
Assurez-vous que le mode d'opération est correctement sélectionné. Vérifiez également que les paramètres DMX sont correctement configurés si vous utilisez un contrôleur DMX.
Comment nettoyer les lentilles du Chauvet Rogue R1 FX-B ?
Utilisez un chiffon doux et non pelucheux pour essuyer délicatement les lentilles. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.
Le ventilateur est bruyant, est-ce normal ?
Un bruit excessif peut indiquer un problème avec le ventilateur. Vérifiez si des obstructions bloquent l'entrée d'air et nettoyez l'appareil si nécessaire. Si le bruit persiste, contactez le support technique.
Comment régler les angles de faisceau du Rogue R1 FX-B ?
Utilisez les commandes de tilt et pan disponibles sur le projecteur ou via votre contrôleur DMX pour ajuster les angles de faisceau selon vos besoins.
Le projecteur surchauffe-t-il, que faire ?
Assurez-vous que le projecteur est placé dans un endroit bien ventilé et qu'aucun objet n'obstrue les évents. Si le problème persiste, vérifiez les niveaux de poussière et nettoyez les filtres.
Comment configurer le mode maître-esclave ?
Pour configurer le mode maître-esclave, réglez le projecteur maître sur le mode d'opération souhaité et les projecteurs esclaves sur le mode 'Slave'. Connectez-les avec un câble DMX.
Où trouver le manuel d'utilisation du Rogue R1 FX-B ?
Le manuel d'utilisation peut être téléchargé depuis le site officiel de Chauvet dans la section 'Support' ou 'Téléchargements'.
Questions des utilisateurs sur Rogue R1 FX-B Chauvet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Projecteur d'éclairage professionnel au format PDF gratuitement ! Retrouvez votre notice Rogue R1 FX-B - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Rogue R1 FX-B de la marque Chauvet.
MODE D'EMPLOI Rogue R1 FX-B Chauvet
À Propos de ce Manuel
Le manuel de referencia (MR) du Rogue R1 FX-B Wash reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessionaI.com for pour de plus amples informations.
Clause de Non- Les informations et caractéristiques containes dans ce manuel sont sujettes à Responsabilité changement sans préavis.
Consignes de Sécurité
- N'ouvre PAS cet apparéil. Il ne contientaucun composant susceptibled'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entiements l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'apparil est transféré d'un environnement à température extréme à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de cause des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de lemettre sous tension.
- ATTENTION: le boitier de ce produit peut s'avérer brûlant lors du fonctionnement.
Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes. - Ne laïsez AUCUNE source inflammable dans un rayon de 50~cm du produit lorsque celui-ci fonctionne.
Utilisez TOUJOURS un cable de sécurité lorsque vous montez ce produit en hauteur. - N'utilise PAS cet apparcel en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet apparéil si le boîtier, les lentilles ou les câbles voussemblent endommages.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet apparéil à un circuit protégé et relié à la terre.
- N'utilise ZQUE les lyres de suspension ou les poignées pour transporter cet apparéil. Ne transportez jamais cet apparéil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiente maximale doit être de 113^ ( 45^ ). Ne le faites pas fonctionner à des Températures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour returner un appeareil. Rétérez-vous à Contact Us à la fin de ce MR pour obtenir des informations pour nous contacter.
Ce Qui est
-
Rogue R1 FX-B
-
Une fiche de garantie
Compris
-
Un cordon d'alimentation Neutrik® powerCON®
-
Un manuel de referencia
Alimentation CA
2 fixations Omega sans matériel de montage
Cet apparéil est dote d'une alimentation universelle prénant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50 / 60Hz
Durant les périodes de non-utilisation, pour éviter tout usure inutil et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion Il est possible connecter jusqu'à 6 produits Rogue R1 FX-B à 100 V, 8 produits à 120 V, 15 produits à 208 V, ou 16 produits à 230 V ou 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.
| Prise CA | Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA | Noir | Marron | Jaune/Cuivré | |
| Neutre CA | Blanc | Bleu | Argenté | |
| Terre CA | Vert/Jaune | Vert/Jaune | Vert |
Remplacement du Fusible
- Debranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolete et remplacez-le par un fusible en bon etat de meme type et amperage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Connexions du signal Vous pouvez relier le Rogue R1 FX-B à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la fois. En cas d'utilisation du Rogue R1 FX-B conjointement avec d'autres appareils compatibles avec les protocôles Art-Net™, sACN ou Kling-Net, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'apparéil avec ces signaux.
Personnalités de Le Rogue R1 FX-B utilise les protocoles DMX, Art-Net™, sACN et Kling-Net pour contrôle ses personnalités de contrôle :
| Single Control | Dual Control Movement | Dual Control Pixel |
| Tour 2 (52-canal) | ||
| Tour (47-canal) | ||
| Advanced (47-canal) | Advanced (23-canal) | RGBW (20-canal) |
| Standard (25-canal) | Standard (17-canal) | RGB (15-canal) |
| Basic (18-canal) | Basic (10-canal) | Utilise DMX, Art-Net, sACN, ou Kling-Net |
| Utilise DMX, Art-Net™, ou sACN | ||
Connexion DMX Le Rogue R1 FX-B fonctionnera conjointement avec un jeu d'orgues DMX doté d'une connexion de donnée DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessiona.com.
Connexion Art-NetTM est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-NetTM est disponible sur le site internet www.chauvetprofessionnel.com. Chauvet Professional recommende d'utiliser le mode Unicast pour deGXleurs résultats.
Art-Net™ concu et droit d'auteur par Artistic Licence Holdings Ltd.
Connexion sACN Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintainu par la PLASA (Professional Lighting and Sound Association).
Connexion Kling-Net est un protocole reseau qui permet la configuration automatique des
Kling-Net
appareils d'affichage en utilisant une connexion Ethernet etherCON RJ45. Referezyou au manuel du logiciel ArKaos pour des instructions détaillées sur la
programmation de cet apparéil.
Pour un fonctionnement sans problème, le protocole ArKaos Kling-Net nécessite l'utilisation d'une carte réseau Ethernet gigabit (1000 Mbps) et d'un routeur.
Montage
Avant de monter cet apparéil, lisez et assimilez les Consignes de Sécurité. Utilisé au moins deux points de montage pour cet apparéil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvre notre gamme de fixations Chauvet sur http://trusst.com/products/.

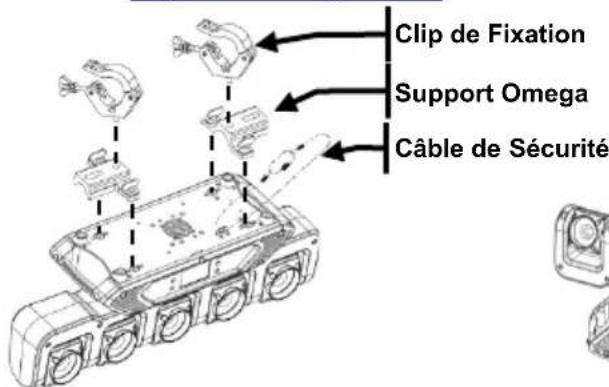

Diagramme de Montage de l'Appareil
Montage en Hauteur
Montage au Sol

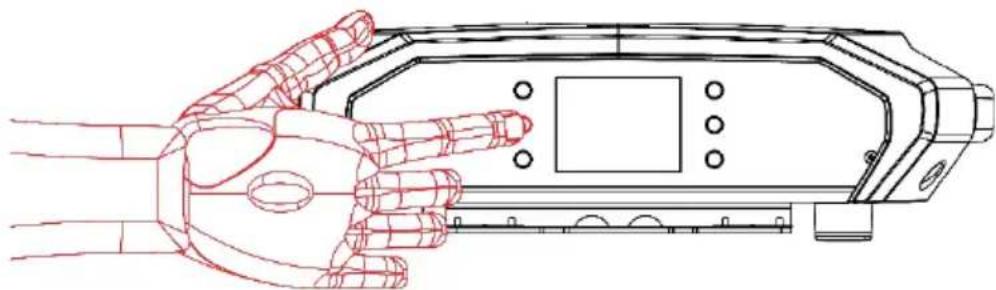

Panneau de commande tactile Le Rogue R1 FX-B est équipé d'un affichage avec un écran tactile ainsi que de 6 boutons de commande. L'écran tactile peut être verrouillé et calibré via l'option Setup (paramétrage) du menu.
| Description du Tableau de Commandes | Bouton | Fonction |
| < ↑ > | Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction | |
| < ≅ > | Permet de sortir du menu ou de la fonction en cours | |
| < ↓ > | Permet de naviguer vers le bas dans la liste du menu ou de déprérenter une valeur numérique dans une fonction | |
| < ← > | Permet de se déplacer vers la gauche dans le menu. | |
| < ⇌ > | Active l'entrée de menu actuellément affichée ou confirmé la valeur actuellément sélectionnée pour la fonction en cours de sélection | |
| < ⇒ > | Permet de se déplacer vers la droite dans le menu |
Affichage à piles Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaissé (environ 15 secondes).
Plan du Menu
| Niveau de Programmation | Description | ||||
| Control Settings | Control Settings Niveau Principal | ||||
| Control Settings | Single Control | DMX | Personality | Basic | Définir la personnalité DMX parmi : Basique (18CH), Standard (25CH), Avancée (47CH), Tour (47CH) ou Tour 2 (52CH) |
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Tour 2 | |||||
| Start Address | 001-512 | Définir l'adresse DMX de départ | |||
| Niveau de Programmation | Description | |||||
| Control Settings | Control Settings Niveau Principal | |||||
| Single Control | ArtNet | Personality | Basic | Définir la personnalité Art-NetTM, parmi : Basique (18CH), Standard (25CH), Avancée (47CH) Tour (47CH) ou Tour 2 (52CH) | ||
| Standard | ||||||
| Advanced | ||||||
| Tour | ||||||
| Tour 2 | ||||||
| Start Address | 001-512 | Définir l'adresse Art-NetTM de départ | ||||
| Universe | 0-254 | Définir l'univers Art-NetTM | ||||
| sACN | Personality | Basic | Définir la personnalité sACN, parmi : Basique (18CH), Standard (25CH), Avancée (47CH), Tour (47CH) ou Tour 2 (52CH) | |||
| Standard | ||||||
| Advanced | ||||||
| Tour | ||||||
| Tour 2 | ||||||
| Start Address | 001-512 | Définir l'adresse sACN de départ | ||||
| Universe | 0-255 | Définir l'univers sACN | ||||
| Dual Control | Movement | DMX | Personality | Basic | ||
| Standard | ||||||
| Advanced | ||||||
| Start Address | 001-512 | |||||
| Définir l'adresse DMX de départ | ||||||
| Personality | Basic | |||||
| Standard | ||||||
| Advanced | ||||||
| Start Address | 001-512 | |||||
| Définir l'adresse Art-NetTM de départ | ||||||
| Universe | 0-254 | |||||
| sACN | Personality | Basic | ||||
| Standard | ||||||
| Advanced | ||||||
| Start Address | 001-512 | |||||
| Définir l'adresse sACN de départ | ||||||
| Universe | 0-255 | |||||
| Pixels | DMX | Personality | RGB | |||
| RGB (15CH) ou RGBW (20CH) | ||||||
| Start Address | 001-512 | |||||
| Personality | RGB | |||||
| Définir la personnalité Art-NetTM, parmi : Basique (10CH), Standard (17CH) ou Avancée (23CH) | ||||||
| Start Address | 001-512 | |||||
| Universe | 0-254 | |||||
| ArtNet | Personality | RGB | ||||
| RGBW | ||||||
| Start Address | 001-512 | |||||
| Définir l'adresse Art-NetTM de départ | ||||||
| Universe | 0-255 | |||||
| KlingNet | Personality | RGB | ||||
| RGBW | ||||||
Remarque : En mode Dual Control, les protocoles Movement et Pixel ne peuvent pas etre identiques.
Rogue R1 FX-B MR FR
| Niveau de Programmation | Description | ||
| Test Mode | Test Mode Niveau Principal | ||
| Test Mode | Auto test | Effectuer un test automatique de toutes les fonctions | |
| Manual test | Pan | 000-255 | |
| Pan Speed | |||
| Pan 360 | |||
| Tilt 1 | |||
| Tilt 2 | |||
| Tilt 3 | |||
| Tilt 4 | |||
| Tilt 5 | |||
| Tilt Speed | |||
| Tilt 1 360 | |||
| Tilt 2 360 | |||
| Tilt 3 360 | |||
| Tilt 4 360 | |||
| Tilt 5 360 | |||
| Dimmer | |||
| Shutter | |||
| Red | |||
| Green | |||
| Blue | |||
| White | |||
| Color | |||
| LED Macro | |||
| LED Macro Speed | |||
| Setup | Setup Niveau Principal | ||
| Setup | Network Settings | IP Mode | Manual |
| DHCP | |||
| Static | |||
| IP xxx.xxx. xxx.xxx | Réglage du adressie IP | ||
| L'adresse IP est définie par le réseau | |||
| L'adresse IP est définie par l'appareil | |||
| SubMask xxx.xxx.xxx.xxx | Réglage du adressie IP en mode manuel | ||
| NO | Réglage du masque de sous-résseau en mode manuel | ||
| Pan Reverse | NO | Fonctionnement normal du pan | |
| YES | Fonctionnement inversé du pan | ||
| Tilt Reverse | NO | Fonctionnement normal du tilt | |
| YES | Fonctionnement inversé du tilt | ||
| Screen Reverse | NO | L'écran s'affiche à normal | |
| YES | L'écran s'affiche à l'envers | ||
| AUTO | Orientation automatique de l'écran | ||
| Pan Angle | 540 | Plage d'angle de pan: 540° | |
| 360 | Plage d'angle de pan: 360° | ||
| 180 | Plage d'angle de pan: 180° | ||
| Tilt Angle | 540 | Plage d'angle de tilt: 540° | |
| 270 | Plage d'angle de tilt: 270° | ||
| 180 | Plage d'angle de tilt: 180° | ||
| BL. O. P/T Move | NO | Pas de noir général pendant le balayage/basculement | |
| YES | Noir général pendant le balayage/basculement | ||
| Calibration | NO | Conserver les paramètres actuels | |
| YES | Calibration de l'écran tactile | ||
| Setup (suite) | Setup Niveau Principal (suite) | ||
| Setup (suite) | Touchscreen Lock | NO | L'écran réponds au toucher |
| YES | L'écran ne réponds pas au toucher | ||
| Lock Screen | NO | Boutons de verrouillage et écran tactile Mot de Passe : 0920 | |
| YES | |||
| Backlight Timer | 30S | L'affichage s'éteint après 30 secondes d'inactivité | |
| 1M | L'affichage s'éteint après 1 minute d'inactivité | ||
| 5M | L'affichage s'éteint après 5 minutes d'inactivité | ||
| ON | L'affichage reste allumé | ||
| Loss of Data | Hold | Conservation du dernier signal reçu | |
| Close | Extinction de l'unité | ||
| C Mixing Mode | RGBW | Mélange de couleur supplémentaire (0 à 100%) | |
| CMY | Mélange de couleur retiree (100% à 0) | ||
| Dimmer Curve | Linear | Définir la courbe de gradation | |
| Square | |||
| I Squa | |||
| SCurve | |||
| Dimmer Speed | Smooth | Modifier la vitesse de gradation | |
| Fast | |||
| PWM Option | 600Hz | Permet de sélectionner la fréquence de sortie MLI | |
| 1200Hz | |||
| 2000Hz | |||
| 4000Hz | |||
| 6000Hz | |||
| 2500Hz | |||
| Color Balance | Red | Définir la valeur maximum de LED rouge | |
| Green | Définir la valeur maximum de LED verte | ||
| Blue | Définir la valeur maximum de LED blue | ||
| White | Définir la valeur maximum de LED blanche | ||
| Preset Select | PRESET A | ||
| PRESET B | |||
| PRESET C | |||
| Preset Sync | NO | ||
| YES | |||
| Reset Function | Pan | NO | |
| YES | |||
| Tilt | NO | ||
| YES | |||
| All | NO | ||
| YES | |||
| Factory Settings | NO | ||
| YES | |||
Rogue R1 FX-B MR FR
| Niveau de Programmation | Description | ||
| Sys Info | Sys Info Niveau Principal | ||
| Fixture Information | Ver | VX | Affiche la version du micrologiciel |
| Running Mode | Xxx | Affiche le mode d'exécution actuel | |
| DMX Address | xxx | Affiche l'adresse de départ actuelle | |
| Temperature xx | Affiche la température actuelle de l'appareil en °C | ||
| Fixture Hours xxx | xxx | Affiche le nombre d'heure pendant lequel l'appareil est resté allumé | |
| IP | xxx.xxx.xxx.xxx | Affiche l'adresse IP actuelle | |
| SubMask | xxx.xxx.xxx.xxx | Affiche le masque de sous-résseau actuel | |
| MAC | xx.xx.xx.xx.xx.xx | Affiche l'adresse MAC actuelle | |
| Error Information | No Error!* | Affiche n'importe qu'elle erreur ou le message "No Error!" | |
| Sys Info | Channel Information | Frequency | xxx |
| Pan | |||
| Pan Fine | |||
| Pan 360 | |||
| Tilt 1 | |||
| Tilt 1 Fine | |||
| Tilt 2 | |||
| Tilt 2 Fine | |||
| Tilt 3 | |||
| Tilt 3 Fine | |||
| Tilt 4 | |||
| Tilt 4 Fine | |||
| Tilt 5 | |||
| Tilt 5 Fine | |||
| Tilt 1 360 | |||
| Tilt 2 360 | |||
| Tilt 3 360 | |||
| Tilt 4 360 | |||
| Tilt 5 360 | |||
| Y Macro | |||
| Y Macro Speed | |||
| Function | |||
| Dimmer | |||
| Shutter | |||
| Color | |||
| Lamp Number | |||
| LED Macro | |||
| LED Ma. Speed | |||
Rogue R1 FX-B MR FR
| Niveau de Programmation | Description | |||
| Sys Info | Sys Info Niveau Principal | |||
| Sys Info (suite) | Channel Information | Red 1 | xxx | Affiche toutes les valeurs actuelles des signaux en entrée, 000 à 255 |
| Green 1 | ||||
| Blue 1 | ||||
| White 1 | ||||
| Red 2 | ||||
| Green 2 | ||||
| Blue 2 | ||||
| White 2 | ||||
| Red 3 | ||||
| Green 3 | ||||
| Blue 3 | ||||
| White 3 | ||||
| Red 4 | ||||
| Green 4 | ||||
| Blue 4 | ||||
| White 4 | ||||
| Red 5 | ||||
| Green 5 | ||||
| Blue 5 | ||||
| White 5 | ||||
Valeurs "Single Control"
| Tour 2 (52CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000 ⇌ 255 | 0-100% | |
| 2 | Pan Précis | 000 ⇌ 255 | 0-100% | |
| 3 Pan en continu | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
| 4 | Macro de basculement | 000 ⇌ 047048 ⇌ 055056 ⇌ 063064 ⇌ 071072 ⇌ 079080 ⇌ 087088 ⇌ 095096 ⇌ 103104 ⇌ 111112 ⇌ 119120 ⇌ 127128 ⇌ 135136 ⇌ 143144 ⇌ 151152 ⇌ 159160 ⇌ 167168 ⇌ 175176 ⇌ 183184 ⇌ 191192 ⇌ 199200 ⇌ 207208 ⇌ 215216 ⇌ 223224 ⇌ 231232 ⇌ 239240 ⇌ 247248 ⇌ 255 | Pas de fonctionMacro de basculement 1Macro de basculement 2Macro de basculement 3Macro de basculement 4Macro de basculement 5Macro de basculement 6Macro de basculement 7Macro de basculement 8Macro de basculement 9Macro de basculement 10Macro de basculement 11Macro de basculement 12Macro de basculement 13Macro de basculement 14Macro de basculement 15Macro de basculement 16Macro de basculement 17Macro de basculement 18Macro de basculement 19Macro de basculement 20Macro de basculement 21Macro de basculement 22Macro de basculement 23Macro de basculement 24Macro de basculement 25Macro de basculement 26 | |
| 5 | Vitesse de macrode basculement | 000 ⇌ 255 | Rapidé à lent | |
| Tour 2 (52CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 6 Contrôle | 7 | Gradateur | 000↔255 | 0-100% |
| 8 Obturator | Gradateur | 000↔255 | 0-100% | |
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | |||
Rogue R1 FX-B MR FR
| Tour 2 (52CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000⇔013 | Pas de fonction | |||
| 014⇔020 | Couleur 1 | |||
| 021⇔028 | Couleur 2 | |||
| 029⇔036 | Couleur 3 | |||
| 037⇔044 | Couleur 4 | |||
| 045⇔052 | Couleur 5 | |||
| 053⇔060 | Couleur 6 | |||
| 061⇔068 | Couleur 7 | |||
| 069⇔076 | Couleur 8 | |||
| 077⇔084 | Couleur 9 | |||
| 9 Macro de Couleur | 085⇔092 | Couleur 10 | ||
| 093⇔100 | Couleur 11 | |||
| 101⇔108 | Couleur 12 | |||
| 109⇔116 | Couleur 13 | |||
| 117⇔124 | Couleur 14 | |||
| 125⇔133 | Couleur 15 | |||
| 134⇔185 | Pas de fonction | |||
| 186⇔207 | Effet arc-en-ciel, rapide à lent | |||
| 208⇔213 | Arrêt | |||
| 214⇔235 | Effet arc-en-ciel inverse, rapide à lent | |||
| 236⇔240 | Pas de fonction | |||
| 241⇔255 | Saut de couleur, rapide à lent |
Rogue R1 FX-B MR FR
| Tour 2 (52CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000⇔015 | Pas de fonction | |||
| 016⇔020 | Macro LED 1 | |||
| 021⇔025 | Macro LED 2 | |||
| 026⇔030 | Macro LED 3 | |||
| 031⇔035 | Macro LED 4 | |||
| 036⇔040 | Macro LED 5 | |||
| 041⇔045 | Macro LED 6 | |||
| 046⇔050 | Macro LED 7 | |||
| 051⇔055 | Macro LED 8 | |||
| 056⇔060 | Macro LED 9 | |||
| 061⇔065 | Macro LED 10 | |||
| 066⇔070 | Macro LED 11 | |||
| 071⇔075 | Macro LED 12 | |||
| 076⇔080 | Macro LED 13 | |||
| 081⇔085 | Macro LED 14 | |||
| 086⇔090 | Macro LED 15 | |||
| 091⇔095 | Macro LED 16 | |||
| 096⇔100 | Macro LED 17 | |||
| 101⇔105 | Macro LED 18 | |||
| 106⇔110 | Macro LED 19 | |||
| 111⇔115 | Macro LED 20 | |||
| 116⇔120 | Macro LED 21 | |||
| 121⇔125 | Macro LED 22 | |||
| 126⇔130 | Macro LED 23 | |||
| 11 | Macro LED/Programme automatique | 131⇔135 | Macro LED 24 (cycle 1–23) | |
| 136⇔140 | Programme automatique 1 | |||
| 141⇔145 | Programme automatique 2 | |||
| 146⇔150 | Programme automatique 3 | |||
| 151⇔155 | Programme automatique 4 | |||
| 156⇔160 | Programme automatique 5 | |||
| 161⇔165 | Programme automatique 6 | |||
| 166⇔170 | Programme automatique 7 | |||
| 171⇔175 | Programme automatique 8 | |||
| 176⇔180 | Programme automatique 9 | |||
| 181⇔185 | Programme automatique 10 | |||
| 186⇔190 | Programme automatique 11 | |||
| 191⇔195 | Programme automatique 12 | |||
| 196⇔200 | Programme automatique 13 | |||
| 201⇔205 | Programme automatique 14 | |||
| 206⇔210 | Programme automatique 15 | |||
| 211⇔215 | Programme automatique 16 | |||
| 216⇔220 | Programme automatique 17 | |||
| 221⇔225 | Programme automatique 18 | |||
| 226⇔230 | Programme automatique 19 | |||
| 231⇔235 | Programme automatique 20 | |||
| 236⇔240 | Programme automatique 21 | |||
| 241⇔245 | Programme automatique 22 | |||
| 246⇔250 | Programme automatique 23 | |||
| 251⇔255 | Programme automatique 24 (cycle 1–23) | |||
| 12 | Vitesse de macro LED | 000⇔255 | Lent à rapide | |
| 13 | Tilt 1 | 000 ⇌ 255 | 0-100% | |
| 14 | Tilt Précis 1 | 000 ⇌ 255 | 0-100% | |
| 15 Tilt | en continu 1 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | |
| 16 | Tête Gradateur | 000 ⇌ 255 | 0-100% | |
| 17 | Tête 1 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 18 | Tête 1 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 19 | Tête 1 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 20 | Tête 1 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 21 | Tilt 2 | 000 ⇌ 255 | 0-100% | |
| 22 | Tilt Précis 2 | 000 ⇌ 255 | 0-100% | |
| 23 Tilt | en continu 2 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | |
| 24 | Tête Gradateur | 000 ⇌ 255 | 0-100% | |
| 25 | Tête 2 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 26 | Tête 2 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 27 | Tête 2 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 28 | Tête 2 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 29 | Tilt 3 | 000 ⇌ 255 | 0-100% | |
| 30 | Tilt Précis 3 | 000 ⇌ 255 | 0-100% | |
| 31 Tilt | en continu 3 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | |
| 32 | Tête Gradateur | 000 ⇌ 255 | 0-100% | |
| 33 | Tête 3 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 34 | Tête 3 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 35 | Tête 3 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 36 | Tête 3 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 37 | Tilt 4 | 000 ⇌ 255 | 0-100% | |
| 38 | Tilt Précis 4 | 000 ⇌ 255 | 0-100% | |
| 39 Tilt | en continu 4 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | |
| 40 | Tête Gradateur | 000 ⇌ 255 | 0-100% | |
Rogue R1 FX-B MR FR
| Tour 2(52CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 41 | Tête 4 Rouge | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 42 | Tête 4 Vert | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 43 | Tête 4 Bleu | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 44 | Tête 4 Blanc | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 45 | Tilt 5 | 000\Leftrightarrow 255 | 0-100% | |
| 46 | Tilt Précis 5 | 000\Leftrightarrow 255 | 0-100% | |
| 47 Tilt | en continu 5 | 000001\Leftrightarrow 127128129\Leftrightarrow 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | |
| 48 | Tête Gradateur | 000\Leftrightarrow 255 | 0-100% | |
| 49 | Tête 5 Rouge | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 50 | Tête 5 Vert | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 51 | Tête 5 Bleu | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 52 | Tête 5 Blanc | 000\Leftrightarrow 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| Canal | Fonction | Valeur | Pourcentage/Configuration | |
| 1 | Pan | 000\Leftrightarrow 255 | 0-100% | |
| 2 | Pan Précis | 000\Leftrightarrow 255 | 0-100% | |
| 3 Pan | en continu | 000001\Leftrightarrow 127128129\Leftrightarrow 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | |
| 4 | Macro de BASCUULEMENT | 000\Leftrightarrow 047048\Leftrightarrow 055056\Leftrightarrow 063064\Leftrightarrow 071072\Leftrightarrow 079080\Leftrightarrow 087088\Leftrightarrow 095096\Leftrightarrow 103104\Leftrightarrow 111112\Leftrightarrow 119120\Leftrightarrow 127128\Leftrightarrow 135136\Leftrightarrow 143144\Leftrightarrow 151152\Leftrightarrow 159160\Leftrightarrow 167168\Leftrightarrow 175176\Leftrightarrow 183184\Leftrightarrow 191192\Leftrightarrow 199200\Leftrightarrow 207208\Leftrightarrow 215216\Leftrightarrow 223224\Leftrightarrow 231232\Leftrightarrow 239240\Leftrightarrow 247248\Leftrightarrow 255 | Pas de fonctionMacro de basculement 1Macro de basculement 2Macro de basculement 3Macro de basculement 4Macro de basculement 5Macro de basculement 6Macro de basculement 7Macro de basculement 8Macro de basculement 10Macro de basculement 11Macro de basculement 12Macro de basculement 13Macro de basculement 14Macro de basculement 15Macro de basculement 16Macro de basculement 17Macro de basculement 18Macro de basculement 19Macro de basculement 20Macro de basculement 21Macro de basculement 22Macro de basculement 23Macro de basculement 24Macro de basculement 25Macro de basculement 26 | |
| 5 | Vitesse de macrodé BASCUULEMENT | 000\Leftrightarrow 255 | Rapide à lent | |
| Tour (47CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 6 Contrôle | 7 | Gradateur | 000↔255 | 0-100% |
| 8 Obturator | Gradateur | 000↔255 | 0-100% | |
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 | 0-100% | ||
| Gradateur | 000↔255 |
Rogue R1 FX-B MR FR
| Tour (47CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000⇔013 | Pas de fonction | |||
| 014⇔020 | Couleur 1 | |||
| 021⇔028 | Couleur 2 | |||
| 029⇔036 | Couleur 3 | |||
| 037⇔044 | Couleur 4 | |||
| 045⇔052 | Couleur 5 | |||
| 053⇔060 | Couleur 6 | |||
| 061⇔068 | Couleur 7 | |||
| 069⇔076 | Couleur 8 | |||
| 077⇔084 | Couleur 9 | |||
| 9 Macro de Couleur | 085⇔092 | Couleur 10 | ||
| 093⇔100 | Couleur 11 | |||
| 101⇔108 | Couleur 12 | |||
| 109⇔116 | Couleur 13 | |||
| 117⇔124 | Couleur 14 | |||
| 125⇔133 | Couleur 15 | |||
| 134⇔185 | Pas de fonction | |||
| 186⇔207 | Effet arc-en-ciel, rapide à lent | |||
| 208⇔213 | Arrêt | |||
| 214⇔235 | Effet arc-en-ciel inverse, rapide à lent | |||
| 236⇔240 | Pas de fonction | |||
| 241⇔255 | Saut de couleur, rapide à lent |
Rogue R1 FX-B MR FR
| Tour (47CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000⇔015 | Pas de fonction | |||
| 016⇔020 | Macro LED 1 | |||
| 021⇔025 | Macro LED 2 | |||
| 026⇔030 | Macro LED 3 | |||
| 031⇔035 | Macro LED 4 | |||
| 036⇔040 | Macro LED 5 | |||
| 041⇔045 | Macro LED 6 | |||
| 046⇔050 | Macro LED 7 | |||
| 051⇔055 | Macro LED 8 | |||
| 056⇔060 | Macro LED 9 | |||
| 061⇔065 | Macro LED 10 | |||
| 066⇔070 | Macro LED 11 | |||
| 071⇔075 | Macro LED 12 | |||
| 076⇔080 | Macro LED 13 | |||
| 081⇔085 | Macro LED 14 | |||
| 086⇔090 | Macro LED 15 | |||
| 091⇔095 | Macro LED 16 | |||
| 096⇔100 | Macro LED 17 | |||
| 101⇔105 | Macro LED 18 | |||
| 106⇔110 | Macro LED 19 | |||
| 111⇔115 | Macro LED 20 | |||
| 116⇔120 | Macro LED 21 | |||
| 121⇔125 | Macro LED 22 | |||
| 126⇔130 | Macro LED 23 | |||
| 11 | Macro LED/Programme automatique | 131⇔135 | Macro LED 24 (cycle 1-23) | |
| 136⇔140 | Programme automatique 1 | |||
| 141⇔145 | Programme automatique 2 | |||
| 146⇔150 | Programme automatique 3 | |||
| 151⇔155 | Programme automatique 4 | |||
| 156⇔160 | Programme automatique 5 | |||
| 161⇔165 | Programme automatique 6 | |||
| 166⇔170 | Programme automatique 7 | |||
| 171⇔175 | Programme automatique 8 | |||
| 176⇔180 | Programme automatique 9 | |||
| 181⇔185 | Programme automatique 10 | |||
| 186⇔190 | Programme automatique 11 | |||
| 191⇔195 | Programme automatique 12 | |||
| 196⇔200 | Programme automatique 13 | |||
| 201⇔205 | Programme automatique 14 | |||
| 206⇔210 | Programme automatique 15 | |||
| 211⇔215 | Programme automatique 16 | |||
| 216⇔220 | Programme automatique 17 | |||
| 221⇔225 | Programme automatique 18 | |||
| 226⇔230 | Programme automatique 19 | |||
| 231⇔235 | Programme automatique 20 | |||
| 236⇔240 | Programme automatique 21 | |||
| 241⇔245 | Programme automatique 22 | |||
| 246⇔250 | Programme automatique 23 | |||
| 251⇔255 | Programme automatique 24 (cycle 1-23) | |||
| 12 | Vitesse de macro LED | 000⇔255 | Lent à rapide | |
| 13 | Tilt 1 | 000 ⇌ 255 | 0-100% | |
| 14 | Tilt Précis 1 | 000 ⇌ 255 | 0-100% | |
| 15 Tilt en continu 1 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsairé, lent à rapide | ||
| 16 | Tête 1 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 17 | Tête 1 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 18 | Tête 1 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 19 | Tête 1 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 20 | Tilt 2 | 000 ⇌ 255 | 0-100% | |
| 21 | Tilt Précis 2 | 000 ⇌ 255 | 0-100% | |
| 22 Tilt en continu 2 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsairé, lent à rapide | ||
| 23 | Tête 2 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 24 | Tête 2 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 25 | Tête 2 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 26 | Tête 2 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 27 | Tilt 3 | 000 ⇌ 255 | 0-100% | |
| 28 | Tilt Précis 3 | 000 ⇌ 255 | 0-100% | |
| 29 Tilt en continu 3 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsairé, lent à rapide | ||
| 30 | Tête 3 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 31 | Tête 3 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 32 | Tête 3 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 33 | Tête 3 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 34 | Tilt 4 | 000 ⇌ 255 | 0-100% | |
| 35 | Tilt Précis 4 | 000 ⇌ 255 | 0-100% | |
| 36 Tilt en continu 4 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsairé, lent à rapide | ||
| 37 | Tête 4 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 38 | Tête 4 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 39 | Tête 4 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 40 | Tête 4 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 41 | Tilt 5 | 000 ⇌ 255 | 0-100% | |
| 42 | Tilt Précis 5 | 000 ⇌ 255 | 0-100% | |
| 43 Tilt en continu 5 | 000001 ⇌ 127128129 ⇌ 255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsairé, lent à rapide | ||
| 44 | Tête 5 Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 45 | Tête 5 Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 46 | Tête 5 Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 47 | Tête 5 Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| "Advanced" (47CH) | 1 | Pan | 000\L255 | 0-100% |
| 2 | Pan Précis | 000\L255 | 0-100% | |
| 3 Pan en continu | 000 001\L27 128 129\L255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
| 4 | Tilt 1 | 000\L255 | 0-100% | |
| 5 | Tilt Précis 1 | 000\L255 | 0-100% | |
| 6 | Tilt 2 | 000\L255 | 0-100% | |
| 7 | Tilt Précis 2 | 000\L255 | 0-100% | |
| 8 | Tilt 3 | 000\L255 | 0-100% | |
| 9 | Tilt Précis 3 | 000\L255 | 0-100% | |
| 10 | Tilt 4 | 000\L255 | 0-100% | |
| 11 | Tilt Précis 4 | 000\L255 | 0-100% | |
| 12 | Tilt 5 | 000\L255 | 0-100% | |
| 13 | Tilt Précis 5 | 000\L255 | 0-100% | |
| 14 Tilt en continu 1 | 000 001\L27 128 129\L255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
| 15 Tilt en continu 2 | 000 001\L27 128 129\L255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
| 16 Tilt en continu 3 | 000 001\L27 128 129\L255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
| 17 Tilt en continu 4 | 000 001\L27 128 129\L255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
| 18 Tilt en continu 5 | 000 001\L27 128 129\L255 | Pas de fonctionRotation antihoraire, lent à rapideArrêtRotation horsaire, lent à rapide | ||
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| "Advanced" (47CH suite) | 000 ⇌ 047 | Pas de fonction | ||
| 048 ⇌ 055 | Macro de basclement 1 | |||
| 056 ⇌ 063 | Macro de basclement 2 | |||
| 064 ⇌ 071 | Macro de basclement 3 | |||
| 072 ⇌ 079 | Macro de basclement 4 | |||
| 080 ⇌ 087 | Macro de basclement 5 | |||
| 088 ⇌ 095 | Macro de basclement 6 | |||
| 096 ⇌ 103 | Macro de basclement 7 | |||
| 104 ⇌ 111 | Macro de basclement 8 | |||
| 112 ⇌ 119 | Macro de basclement 9 | |||
| 120 ⇌ 127 | Macro de basclement 10 | |||
| 19 | Macro de basclement | 128 ⇌ 135 | Macro de basclement 11 | |
| 136 ⇌ 143 | Macro de basclement 12 | |||
| 144 ⇌ 151 | Macro de basclement 13 | |||
| 152 ⇌ 159 | Macro de basclement 14 | |||
| 160 ⇌ 167 | Macro de basclement 15 | |||
| 168 ⇌ 175 | Macro de basclement 16 | |||
| 176 ⇌ 183 | Macro de basclement 17 | |||
| 184 ⇌ 191 | Macro de basclement 18 | |||
| 192 ⇌ 199 | Macro de basclement 19 | |||
| 200 ⇌ 207 | Macro de basclement 20 | |||
| 208 ⇌ 215 | Macro de basclement 21 | |||
| 216 ⇌ 223 | Macro de basclement 22 | |||
| 224 ⇌ 231 | Macro de basclement 23 | |||
| 232 ⇌ 239 | Macro de basclement 24 | |||
| 240 ⇌ 247 | Macro de basclement 25 | |||
| 248 ⇌ 255 | Macro de basclement 26 | |||
| 20 | Vitesse de macro de basclement | 000 ⇌ 255 | Rapide à lent | |
| "Advanced" (47CH suite) | 000\L009 | Pas de fonction | ||
| 010\L014 | Noir général en basclement manuel | |||
| 015\L019 | Annulation du noir général en basclement manuel | |||
| 020\L024 | Macro pour 1 unité | |||
| 025\L029 | Macro 1 pour 2 unités | |||
| 030\L034 | Macro 2 pour 2 unités | |||
| 035\L039 | Macro 4 pour 1 unités | |||
| 040\L044 | Macro 4 pour 2 unités | |||
| 045\L049 | Macro 4 pour 3 unités | |||
| 050\L054 | Macro 4 pour 4 unités | |||
| 055\L059 | Réinitialisation du balayage | |||
| 060\L064 | Réinitialisation du basclement | |||
| 065\L069 | Aucune fonction (réservé pour utilisation future) | |||
| 070\L074 | Réinitialisation totale | |||
| 21 Contrôle | 075\L079 | Aucune fonction (réservé pour utilisation future) | ||
| 080\L084 | Balayage/basclement inverse | |||
| 085\L089 | Balayage inverse | |||
| 090\L094 | Basclement inverse | |||
| 095\L099 | Annulation du balayage inverse | |||
| 100\L104 | Annulation du basclement inverse | |||
| 105\L109 | Annulation du balayage/basclement inverse | |||
| 110\L114 | Aucune fonction (réservé pour utilisation future) | |||
| 115\L119 | Connexion de toutes les têtes à la tête 1 | |||
| 120\L124 | Déconnexion de toutes les têtes à la tête 1 | |||
| 125\L129 | Aucune fonction (réservé pour utilisation future) | |||
| 130\L134 | Aucune fonction (réservé pour utilisation future) | |||
| 135\L139 | Mode de vitesse de gradation rapide | |||
| 140\L144 | Mode de vitesse de gradation doux | |||
| 145\L255 | Pas de fonction | |||
| 22 | Gradateur | 000\L255 | 0-100% | |
| 23 | Obturator | 000\L019 | Arrêt | |
| 020\L024 | Marche | |||
| 025\L064 | Rapide à lent | |||
| 065\L069 | Marche | |||
| 070\L084 | Marche rapide, arrêt lent, rapide à lent | |||
| 085\L089 | Marche | |||
| 090\L104 | Marche lente ,arrêt rapide, rapide à lent | |||
| 105\L109 | Marche | |||
| 110\L124 | Aléatoire, rapide à lent | |||
| 125\L129 | Marche | |||
| 130\L144 | Marche rapide aléatoire, arrêt lent, rapide à lent | |||
| 145\L149 | Marche | |||
| 150\L164 | Marche lente aléatoire, arrêt rapide, rapide à lent | |||
| 165\L169 | Marche | |||
| 170\L184 | Pulsation, rapide à lent | |||
| 185\L189 | Marche | |||
| 190\L204 | Pulsation aléatoire, rapide à lent | |||
| 205\L209 | Marche | |||
| 210\L224 | Ouverture et fermeture en fondu, rapide à lent | |||
| 225\L229 | Marche | |||
| 230\L244 | Pulsation aléatoire, rapide à lent | |||
| 245\L255 | Marche | |||
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| "Advanced" (47CH suite) | 000 ⇌ 013 | Pas de fonction | ||
| 014 ⇌ 020 | Couleur 1 | |||
| 021 ⇌ 028 | Couleur 2 | |||
| 029 ⇌ 036 | Couleur 3 | |||
| 037 ⇌ 044 | Couleur 4 | |||
| 045 ⇌ 052 | Couleur 5 | |||
| 053 ⇌ 060 | Couleur 6 | |||
| 061 ⇌ 068 | Couleur 7 | |||
| 069 ⇌ 076 | Couleur 8 | |||
| 077 ⇌ 084 | Couleur 9 | |||
| 24 Macro de Couleur | 085 ⇌ 092 | Couleur 10 | ||
| 093 ⇌ 100 | Couleur 11 | |||
| 101 ⇌ 108 | Couleur 12 | |||
| 109 ⇌ 116 | Couleur 13 | |||
| 117 ⇌ 124 | Couleur 14 | |||
| 125 ⇌ 133 | Couleur 15 | |||
| 134 ⇌ 185 | Pas de fonction | |||
| 186 ⇌ 207 | Effet arc-en-ciel, rapide à lent | |||
| 208 ⇌ 213 | Arrêt | |||
| 214 ⇌ 235 | Effet arc-en-ciel inverse, rapide à lent | |||
| 236 ⇌ 240 | Pas de fonction | |||
| 241 ⇌ 255 | Saut de couleur, rapide à lent |
Rogue R1 FX-B MR FR
| Mode "Advanced" (47CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 28 | Tête 1 Rouge | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 29 | Tête 1 Vert | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 30 | Tête 1 Bleu | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 31 | Tête 1 Blanc | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 32 | Tête 2 Rouge | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 33 | Tête 2 Vert | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 34 | Tête 2 Bleu | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 35 | Tête 2 Blanc | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 36 | Tête 3 Rouge | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 37 | Tête 3 Vert | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 38 | Tête 3 Bleu | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 39 | Tête 3 Blanc | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 40 | Tête 4 Rouge | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 41 | Tête 4 Vert | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 42 | Tête 4 Bleu | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 43 | Tête 4 Blanc | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 44 | Tête 5 Rouge | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 45 | Tête 5 Vert | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 46 | Tête 5 Bleu | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 47 | Tête 5 Blanc | 000↔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 |
Rogue R1 FX-B MR FR
| Mode “Standard” (25CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000 ⇌ 255 | 0-100% | |
| 2 Pan en continu | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horaire, lent à rapide | ||
| 3 | Tilt 1 | 000 ⇌ 255 | 0-100% | |
| 4 | Tilt 2 | 000 ⇌ 255 | 0-100% | |
| 5 | Tilt 3 | 000 ⇌ 255 | 0-100% | |
| 6 | Tilt 4 | 000 ⇌ 255 | 0-100% | |
| 7 | Tilt 5 | 000 ⇌ 255 | 0-100% | |
| 8 Tilt en continu 1 | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horaire, lent à rapide | ||
| 9 Tilt en continu 2 | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horaire, lent à rapide | ||
| 10 Tilt en continu 3 | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horaire, lent à rapide | ||
| 11 Tilt en continu 4 | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horaire, lent à rapide | ||
| 12 Tilt en continu 5 | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horaire, lent à rapide | ||
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| “Standard”(25CH suite) | 000\L047 | Pas de fonction | ||
| 048\L055 | Macro de basclement 1 | |||
| 056\L063 | Macro de basclement 2 | |||
| 064\L071 | Macro de basclement 3 | |||
| 072\L079 | Macro de basclement 4 | |||
| 080\L087 | Macro de basclement 5 | |||
| 088\L095 | Macro de basclement 6 | |||
| 096\L103 | Macro de basclement 7 | |||
| 104\L111 | Macro de basclement 8 | |||
| 112\L119 | Macro de basclement 9 | |||
| 120\L127 | Macro de basclement 10 | |||
| 13 | Macro de basclement | 128\L135 | Macro de basclement 11 | |
| 136\L143 | Macro de basclement 12 | |||
| 144\L151 | Macro de basclement 13 | |||
| 152\L159 | Macro de basclement 14 | |||
| 160\L167 | Macro de basclement 15 | |||
| 168\L175 | Macro de basclement 16 | |||
| 176\L183 | Macro de basclement 17 | |||
| 184\L191 | Macro de basclement 18 | |||
| 192\L199 | Macro de basclement 19 | |||
| 200\L207 | Macro de basclement 20 | |||
| 208\L215 | Macro de basclement 21 | |||
| 216\L223 | Macro de basclement 22 | |||
| 224\L231 | Macro de basclement 23 | |||
| 232\L239 | Macro de basclement 24 | |||
| 240\L247 | Macro de basclement 25 | |||
| 248\L255 | Macro de basclement 26 | |||
| 14 | Vitesse de macrodebasclement | 000\L255 | Rapide à lent | |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| “Standard”(25CH suite) | 000\L009010\L014015\L019020\L024025\L029030\L034035\L039040\L044045\L049050\L054055\L059060\L064065\L069070\L074075\L079080\L084085\L089090\L094095\L099100\L104105\L109110\L114115\L119120\L124125\L129130\L134135\L139140\L144145\L255 | Pas de fonctionNoir général en basclement manuelAnnulation du noir général en basclement manuelMacro pour 1 unitéMacro 1 pour 2 unitésMacro 2 pour 2 unitésMacro 4 pour 1 unitésMacro 4 pour 2 unitésRéinitialisation du balayageRéinitialisation du basclementAucune fonction (réservé pour'utilisation future)Réinitialisation totaleAucune fonction (réservé pour'utilisation future)Balayage/basculment inverseBalayage inverseBasculment inverseAnnulation du balayage inverseAnnulation du basculment inverseAnnulation du balayage/basculment inverseAucune fonction (réservé pour'utilisation future)Connexion de toutes les têtes à la tête 1Déconnexion de toutes les têtes à la tête 1Aucune fonction (réservé pour'utilisation future)Aucune fonction (réservé pour'utilisation future)Mode de vitesse de gradation rapideMode de vitesse de gradation douxPas de fonction | ||
| 15 | Contrôle | |||
| 16 | Gradateur | 000\L255 | 0-100% | |
| 17 | Obturator | 000\L019020\L024025\L064065\L069070\L084085\L089090\L104105\L109110\L124125\L129130\L144145\L149150\L164165\L169170\L184185\L189190\L204205\L209210\L224225\L229230\L244245\L255 | ArrêtMarcheRapide à lentaMarcheMarche rapide, arrêt lent, rapide à lentaMarcheMarche lente, arrêt rapide, rapide à lentaMarcheAléatoire, rapide à lentaMarcheMarche rapide aléatoire, arrêt lenta, rapide à lentaMarcheMarche lente aléatoire, arrêt rapide, rapide à lentaMarchePulsation, rapide à lentaMarchePulsation aléatoire, rapide à lentaMarcheOuverture et ferméture en fondu, rapide à lentaMarchePulsation aléatoire, rapide à lentaMarche |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| “Standard”(25CH suite) | 000\L013 | Pas de fonction | ||
| 014\L020 | Couleur 1 | |||
| 021\L028 | Couleur 2 | |||
| 029\L036 | Couleur 3 | |||
| 037\L044 | Couleur 4 | |||
| 045\L052 | Couleur 5 | |||
| 053\L060 | Couleur 6 | |||
| 061\L068 | Couleur 7 | |||
| 069\L076 | Couleur 8 | |||
| 077\L084 | Couleur 9 | |||
| 18 Macro de Couleur | 085\L092 | Couleur 10 | ||
| 093\L100 | Couleur 11 | |||
| 101\L108 | Couleur 12 | |||
| 109\L116 | Couleur 13 | |||
| 117\L124 | Couleur 14 | |||
| 125\L133 | Couleur 15 | |||
| 134\L185 | Pas de fonction | |||
| 186\L207 | Effet arc-en-ciel, rapide à lent | |||
| 208\L213 | Arrêt | |||
| 214\L235 | Effet arc-en-ciel inverse, rapide à lent | |||
| 236\L240 | Pas de fonction | |||
| 241\L255 | Saut de couleur, rapide à lent |
Rogue R1 FX-B MR FR
| Mode “Standard” (25CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 22 | Rouge | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 23 | Vert | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 24 | Bleu | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 25 | Blanc | 000 ⇌ 255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 |
| Mode “Basic” (18CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000 ⇌ 255 | 0-100% | |
| 2 | Pan en continu | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | |
| 3 | Tilt tous | 000 ⇌ 255 | 0-100% | |
| 4 | Tilt tous en continu | 000 001 ⇌ 127 128 129 ⇌ 255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | |
| 5 | Décalage du basclement | 000 ⇌ 255 | Décale les têtes les ones des autres, 0 à 360° | |
| 6 | Macro de basclement | 000 ⇌ 047 048 ⇌ 055 056 ⇌ 063 064 ⇌ 071 072 ⇌ 079 080 ⇌ 087 088 ⇌ 095 096 ⇌ 103 104 ⇌ 111 112 ⇌ 119 120 ⇌ 127 128 ⇌ 135 136 ⇌ 143 144 ⇌ 151 152 ⇌ 159 160 ⇌ 167 168 ⇌ 175 176 ⇌ 183 184 ⇌ 191 192 ⇌ 199 200 ⇌ 207 208 ⇌ 215 216 ⇌ 223 224 ⇌ 231 232 ⇌ 239 240 ⇌ 247 248 ⇌ 255 | Pas de fonction Macro de basclement 1 Macro de basclement 2 Macro de basclement 3 Macro de basclement 4 Macro de basclement 5 Macro de basclement 6 Macro de basclement 7 Macro de basclement 8 Macro de basclement 9 Macro de basclement 10 Macro de basclement 11 Macro de basclement 12 Macro de basclement 13 Macro de basclement 14 Macro de basclement 15 Macro de basclement 16 Macro de basclement 17 Macro de basclement 18 Macro de basclement 19 Macro de basclement 20 Macro de basclement 21 Macro de basclement 22 Macro de basclement 23 Macro de basclement 24 Macro de basclement 25 Macro de basclement 26 | |
| 7 | Vitesse de macro de basclement | 000 ⇌ 255 | Rapide à lent | |
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| “Basic”(18CH suite) | 000\L009 | Pas de fonction | ||
| 010\L014 | Noir général en basclement manuel | |||
| 015\L019 | Annulation du noir général en basclement manuel | |||
| 020\L024 | Macro pour 1 unité | |||
| 025\L029 | Macro 1 pour 2 unités | |||
| 030\L034 | Macro 2 pour 2 unités | |||
| 035\L039 | Macro 4 pour 1 unités | |||
| 040\L044 | Macro 4 pour 2 unités | |||
| 045\L049 | Macro 4 pour 3 unités | |||
| 050\L054 | Macro 4 pour 4 unités | |||
| 055\L059 | Réinitialisation du balayage | |||
| 060\L064 | Réinitialisation du basclement | |||
| 065\L069 | Aucune fonction (réservé pour utilisation future) | |||
| 070\L074 | Réinitialisation totale | |||
| 8 Contrôle | 075\L079 | Aucune fonction (réservé pour utilisation future) | ||
| 080\L084 | Balayage/basclement inverse | |||
| 085\L089 | Balayage inverse | |||
| 090\L094 | Basclement inverse | |||
| 095\L099 | Annulation du balayage inverse | |||
| 100\L104 | Annulation du basclement inverse | |||
| 105\L109 | Annulation du balayage/basclement inverse | |||
| 110\L114 | Aucune fonction (réservé pour utilisation future) | |||
| 115\L119 | Connexion de toutes les têtes à la tête 1 | |||
| 120\L124 | Déconnexion de toutes les têtes à la tête 1 | |||
| 125\L129 | Aucune fonction (réservé pour utilisation future) | |||
| 130\L134 | Aucune fonction (réservé pour utilisation future) | |||
| 135\L139 | Mode de vitesse de gradation rapide | |||
| 140\L144 | Mode de vitesse de gradation doux | |||
| 145\L255 | Pas de fonction | |||
| 9 Gradateur | 000\L255 | 0-100% | ||
| 000\L019 | Arrêt | |||
| 020\L024 | Marche | |||
| 025\L064 | Rapide à lent | |||
| 065\L069 | Marche | |||
| 070\L084 | Marche rapide, arrêt lent, rapide à lent | |||
| 085\L089 | Marche | |||
| 090\L104 | Marche lente ,arrêt rapide, rapide à lent | |||
| 105\L109 | Marche | |||
| 110\L124 | Aléatoire, rapide à lent | |||
| 125\L129 | Marche | |||
| 130\L144 | Marche rapide aléatoire, arrêt lent, rapide à lent | |||
| 145\L149 | Marche | |||
| 10 Obturator | 150\L164 | Marche lente aléatoire, arrêt rapide, rapide à lent | ||
| 165\L169 | Marche | |||
| 170\L184 | Pulsation, rapide à lent | |||
| 185\L189 | Marche | |||
| 190\L204 | Pulsation aléatoire, rapide à lent | |||
| 205\L209 | Marche | |||
| 210\L224 | Ouverture et fermeture en fondu, rapide à lent | |||
| 225\L229 | Marche | |||
| 230\L244 | Pulsation aléatoire, rapide à lent | |||
| 245\L255 | Marche |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| "Basic" (18CH suite) | 000 ⇌ 013 | Pas de fonction | ||
| 014 ⇌ 020 | Couleur 1 | |||
| 021 ⇌ 028 | Couleur 2 | |||
| 029 ⇌ 036 | Couleur 3 | |||
| 037 ⇌ 044 | Couleur 4 | |||
| 045 ⇌ 052 | Couleur 5 | |||
| 053 ⇌ 060 | Couleur 6 | |||
| 061 ⇌ 068 | Couleur 7 | |||
| 069 ⇌ 076 | Couleur 8 | |||
| 077 ⇌ 084 | Couleur 9 | |||
| 11 Macro de Couleur | 085 ⇌ 092 | Couleur 10 | ||
| 093 ⇌ 100 | Couleur 11 | |||
| 101 ⇌ 108 | Couleur 12 | |||
| 109 ⇌ 116 | Couleur 13 | |||
| 117 ⇌ 124 | Couleur 14 | |||
| 125 ⇌ 133 | Couleur 15 | |||
| 134 ⇌ 185 | Pas de fonction | |||
| 186 ⇌ 207 | Effet arc-en-ciel, rapide à lent | |||
| 208 ⇌ 213 | Arrêt | |||
| 214 ⇌ 235 | Effet arc-en-ciel inverse, rapide à lent | |||
| 236 ⇌ 240 | Pas de fonction | |||
| 241 ⇌ 255 | Saut de couleur, rapide à lent |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| "Basic" (18CH suite) | 15 | Rouge | 000⇔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 |
| 16 | Vert | 000⇔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 17 | Bleu | 000⇔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 18 | Blanc | 000⇔255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 |
| Mode “Advanced Movement” (23CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000⇔255 | 0-100% | |
| 2 | Pan Précis | 000⇔255 | 0-100% | |
| 3 Pan en continu | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 4 | Tilt 1 | 000⇔255 | 0-100% | |
| 5 | Tilt Précis 1 | 000⇔255 | 0-100% | |
| 6 | Tilt 2 | 000⇔255 | 0-100% | |
| 7 | Tilt Précis 2 | 000⇔255 | 0-100% | |
| 8 | Tilt 3 | 000⇔255 | 0-100% | |
| 9 | Tilt Précis 3 | 000⇔255 | 0-100% | |
| 10 | Tilt 4 | 000⇔255 | 0-100% | |
| 11 | Tilt Précis 4 | 000⇔255 | 0-100% | |
| 12 | Tilt 5 | 000⇔255 | 0-100% | |
| 13 | Tilt Précis 5 | 000⇔255 | 0-100% | |
| 14 Tilt en continu 1 | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 15 Tilt en continu 2 | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 16 Tilt en continu 3 | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 17 Tilt en continu 4 | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 18 Tilt en continu 5 | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
Rogue R1 FX-B MR FR
| Mode “Advanced Movement” (23CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000 ⇌ 047 | Pas de fonction | |||
| 048 ⇌ 055 | Macro de basclement 1 | |||
| 056 ⇌ 063 | Macro de basclement 2 | |||
| 064 ⇌ 071 | Macro de basclement 3 | |||
| 072 ⇌ 079 | Macro de basclement 4 | |||
| 080 ⇌ 087 | Macro de basclement 5 | |||
| 088 ⇌ 095 | Macro de basclement 6 | |||
| 096 ⇌ 103 | Macro de basclement 7 | |||
| 104 ⇌ 111 | Macro de basclement 8 | |||
| 112 ⇌ 119 | Macro de basclement 9 | |||
| 120 ⇌ 127 | Macro de basclement 10 | |||
| 128 ⇌ 135 | Macro de basclement 11 | |||
| 136 ⇌ 143 | Macro de basclement 12 | |||
| 19 | Macro de basclement | 144 ⇌ 151 | Macro de basclement 13 | |
| 152 ⇌ 159 | Macro de basclement 14 | |||
| 160 ⇌ 167 | Macro de basclement 15 | |||
| 168 ⇌ 175 | Macro de basclement 16 | |||
| 176 ⇌ 183 | Macro de basclement 17 | |||
| 184 ⇌ 191 | Macro de basclement 18 | |||
| 192 ⇌ 199 | Macro de basclement 19 | |||
| 200 ⇌ 207 | Macro de basclement 20 | |||
| 208 ⇌ 215 | Macro de basclement 21 | |||
| 216 ⇌ 223 | Macro de basclement 22 | |||
| 224 ⇌ 231 | Macro de basclement 23 | |||
| 232 ⇌ 239 | Macro de basclement 24 | |||
| 240 ⇌ 247 | Macro de basclement 25 | |||
| 248 ⇌ 255 | Macro de basclement 26 | |||
| 20 | Vitesse de macro de basclement | 000 ⇌ 255 | Rapide à lent |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| "Advanced Movement" (23CH suite) | 21 | Gradateur | 000⇔255 | 0-100% |
| 000⇔019 | Arrêt | |||
| 020⇔024 | Marche | |||
| 025⇔064 | Rapide à lent | |||
| 065⇔069 | Marche | |||
| 070⇔084 | Marche rapide, arrêt lent, rapide à lent | |||
| 085⇔089 | Marche | |||
| 090⇔104 | Marche lente, arrêt rapide, rapide à lent | |||
| 105⇔109 | Marche | |||
| 110⇔124 | Aléatoire, rapide à lent | |||
| 125⇔129 | Marche | |||
| 22 Obturator | 130⇔144 | Marche rapide aléatoire, arrêt lent, rapide à lent | ||
| 145⇔149 | Marche | |||
| 150⇔164 | Marche lente aléatoire, arrêt rapide, rapide à lent | |||
| 165⇔169 | Marche | |||
| 170⇔184 | Pulsation, rapide à lent | |||
| 185⇔189 | Marche | |||
| 190⇔204 | Pulsation aléatoire, rapide à lent | |||
| 205⇔209 | Marche | |||
| 210⇔224 | Ouverture et fermeture en fondu, rapide à lent | |||
| 225⇔229 | Marche | |||
| 230⇔244 | Pulsation aléatoire, rapide à lent | |||
| 245⇔255 | Marche |
Rogue R1 FX-B MR FR
| Mode “Advanced Movement” (23CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 23 Contrôle | 000⇔009 010⇔014 015⇔019 020⇔024 025⇔029 030⇔034 035⇔039 040⇔044 045⇔049 050⇔054 055⇔059 060⇔064 065⇔069 070⇔074 075⇔079 080⇔084 085⇔089 090⇔094 095⇔099 100⇔104 105⇔109 110⇔114 115⇔119 120⇔124 125⇔129 130⇔134 135⇔139 140⇔144 145⇔255 | Pas de fonction Noir général en basclement manuel Annulation du noir général en basclement manuel Macro pour 1 unité Macro 1 pour 2 unités Macro 2 pour 2 unités Macro 4 pour 1 unités Macro 4 pour 2 unités Macro 4 pour 3 unités Macro 4 pour 4 unités Réinitialisation du balayage Réinitialisation du basclement Aucune fonction (réservé pour utilisation future) Réinitialisation totale Aucune fonction (réservé pour utilisation future) Balayage/basclement inverse Balayage inverse Basclement inverse Annulation du balayage inverse Annulation du basclement inverse Annulation du balayage/basclement inverse Aucune fonction (réservé pour utilisation future) Connexion de toutes les têtes à la tête 1 Déconnexion de toutes les têtes à la tête 1 Aucune fonction (réservé pour utilisation future) Aucune fonction (réservé pour utilisation future) Mode de vitesse de gradation rapide Mode de vitesse de gradation doux Pas de fonction | ||
| Mode “Standard Movement” (17CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000⇔255 | 0-100% | |
| 2 Pan en continu | 000 001⇔127 128 129⇔255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | ||
| 3 | Tilt 1 | 000⇔255 | 0-100% | |
| 4 | Tilt 2 | 000⇔255 | 0-100% | |
| 5 | Tilt 3 | 000⇔255 | 0-100% | |
| 6 | Tilt 4 | 000⇔255 | 0-100% | |
| 7 | Tilt 5 | 000⇔255 | 0-100% | |
| 8 Tilt en continu 1 | 000 001⇔127 128 129⇔255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | ||
| 9 Tilt en continu 2 | 000 001⇔127 128 129⇔255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | ||
| Mode “Standard Movement” (17CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 10 Tilt en continu 3 | 000 001⇔127 128 129⇔255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | ||
| 11 Tilt en continu 4 | 000 001⇔127 128 129⇔255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | ||
| 12 Tilt en continu 5 | 000 001⇔127 128 129⇔255 | Pas de fonction Rotation antihoraire, lent à rapide Arrêt Rotation horsaire, lent à rapide | ||
| 13 | Macro de basclement | 000⇔047 048⇔055 056⇔063 064⇔071 072⇔079 080⇔087 088⇔095 096⇔103 104⇔111 112⇔119 120⇔127 128⇔135 136⇔143 144⇔151 152⇔159 160⇔167 168⇔175 176⇔183 184⇔191 192⇔199 200⇔207 208⇔215 216⇔223 224⇔231 232⇔239 240⇔247 248⇔255 | Pas de fonction Macro de basclement 1 Macro de basclement 2 Macro de basclement 3 Macro de basclement 4 Macro de basclement 5 Macro de basclement 6 Macro de basclement 7 Macro de basclement 8 Macro de basclement 9 Macro de basclement 10 Macro de basclement 11 Macro de basclement 12 Macro de basclement 13 Macro de basclement 14 Macro de basclement 15 Macro de basclement 16 Macro de basclement 17 Macro de basclement 18 Macro de basclement 19 Macro de basclement 20 Macro de basclement 21 Macro de basclement 22 Macro de basclement 23 Macro de basclement 24 Macro de basclement 25 Macro de basclement 26 | |
| 14 | Vitesse de macro de basclement | 000⇔255 | Rapidé à lent | |
| 15 | Gradateur | 000⇔255 | 0-100% | |
Rogue R1 FX-B MR FR
| Mode “Standard Movement” (17CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 16 Obturator | 000 ⇌ 019 | Arrêt | ||
| 020 ⇌ 024 | Marche | |||
| 025 ⇌ 064 | Rapide à lent | |||
| 065 ⇌ 069 | Marche | |||
| 070 ⇌ 084 | Marche rapide, arrêt lent, rapide à lent | |||
| 085 ⇌ 089 | Marche | |||
| 090 ⇌ 104 | Marche lente ,arrêt rapide, rapide à lent | |||
| 105 ⇌ 109 | Marche | |||
| 110 ⇌ 124 | Aléatoire, rapide à lent | |||
| 125 ⇌ 129 | Marche | |||
| 130 ⇌ 144 | Marche rapide aléatoire, arrêt lent, rapide à lent | |||
| 145 ⇌ 149 | Marche | |||
| 150 ⇌ 164 | Marche lente aléatoire ,arrêt rapide, rapide à lent | |||
| 165 ⇌ 169 | Marche | |||
| 170 ⇌ 184 | Pulsation, rapide à lent | |||
| 185 ⇌ 189 | Marche | |||
| 190 ⇌ 204 | Pulsation aléatoire, rapide à lent | |||
| 205 ⇌ 209 | Marche | |||
| 210 ⇌ 224 | Ouverture et fermeture en fondu, rapide à lent | |||
| 225 ⇌ 229 | Marche | |||
| 230 ⇌ 244 | Pulsation aléatoire, rapide à lent | |||
| 245 ⇌ 255 | Marche | |||
| 000⇔009 | Pas de fonction | |||
| 010⇔014 | Noir général en basculement manuel | |||
| 015⇔019 | Annulation du noir général en basculement manuel | |||
| 020⇔024 | Macro pour 1 unité | |||
| 025⇔029 | Macro 1 pour 2 unités | |||
| 030⇔034 | Macro 2 pour 2 unités | |||
| 035⇔039 | Macro 4 pour 1 unités | |||
| 040⇔044 | Macro 4 pour 2 unités | |||
| 045⇔049 | Macro 4 pour 3 unités | |||
| 050⇔054 | Macro 4 pour 4 unités | |||
| 055⇔059 | Réinitialisation du balayage | |||
| 060⇔064 | Réinitialisation du basculement | |||
| 065⇔069 | Aucune fonction (réservé pour utilisation future) | |||
| 070⇔074 | Réinitialisation totale | |||
| 17 Contrôle | 075⇔079 | Aucune fonction (réservé pour utilisation future) | ||
| 080⇔084 | Balayage/basculement inverse | |||
| 085⇔089 | Balayage inverse | |||
| 090⇔094 | Basculement inverse | |||
| 095⇔099 | Annulation du balayage inverse | |||
| 100⇔104 | Annulation du basculement inverse | |||
| 105⇔109 | Annulation du balayage/basculement inverse | |||
| 110⇔114 | Aucune fonction (réservé pour utilisation future) | |||
| 115⇔119 | Connexion de toutes les têtes à la tête 1 | |||
| 120⇔124 | Déconnexion de toutes les têtes à la tête 1 | |||
| 125⇔129 | Aucune fonction (réservé pour utilisation future) | |||
| 130⇔134 | Aucune fonction (réservé pour utilisation future) | |||
| 135⇔139 | Mode de vitesse de gradation rapide | |||
| 140⇔144 | Mode de vitesse de gradation doux | |||
| 145⇔255 | Pas de fonction | |||
| Mode “Basic Movement” (10CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Pan | 000⇔255 | 0-100% | |
| 2 Pan en continu | 000 | Pas de fonction | ||
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 3 | Tilt tous | 000⇔255 | 0-100% | |
| 4 Tilt | tous en continu | 000 | Pas de fonction | |
| 001⇔127 | Rotation antihoraire, lent à rapide | |||
| 128 | Arrêt | |||
| 129⇔255 | Rotation horsaire, lent à rapide | |||
| 5 | Décalage du basculement | 000⇔255 | Décale les têtes les unes des autres, 0 à 360° | |
Rogue R1 FX-B MR FR
| Mode “Basic Movement” (10CH suite) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 000 ⇌ 047 | Pas de fonction | |||
| 048 ⇌ 055 | Macro de basclement 1 | |||
| 056 ⇌ 063 | Macro de basclement 2 | |||
| 064 ⇌ 071 | Macro de basclement 3 | |||
| 072 ⇌ 079 | Macro de basclement 4 | |||
| 080 ⇌ 087 | Macro de basclement 5 | |||
| 088 ⇌ 095 | Macro de basclement 6 | |||
| 096 ⇌ 103 | Macro de basclement 7 | |||
| 104 ⇌ 111 | Macro de basclement 8 | |||
| 112 ⇌ 119 | Macro de basclement 9 | |||
| 120 ⇌ 127 | Macro de basclement 10 | |||
| 128 ⇌ 135 | Macro de basclement 11 | |||
| 136 ⇌ 143 | Macro de basclement 12 | |||
| 6 | Macro de basclement | 144 ⇌ 151 | Macro de basclement 13 | |
| 152 ⇌ 159 | Macro de basclement 14 | |||
| 160 ⇌ 167 | Macro de basclement 15 | |||
| 168 ⇌ 175 | Macro de basclement 16 | |||
| 176 ⇌ 183 | Macro de basclement 17 | |||
| 184 ⇌ 191 | Macro de basclement 18 | |||
| 192 ⇌ 199 | Macro de basclement 19 | |||
| 200 ⇌ 207 | Macro de basclement 20 | |||
| 208 ⇌ 215 | Macro de basclement 21 | |||
| 216 ⇌ 223 | Macro de basclement 22 | |||
| 224 ⇌ 231 | Macro de basclement 23 | |||
| 232 ⇌ 239 | Macro de basclement 24 | |||
| 240 ⇌ 247 | Macro de basclement 25 | |||
| 248 ⇌ 255 | Macro de basclement 26 | |||
| 7 | Vitesse de macro de basclement | 000 ⇌ 255 | Rapide à lent |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| “Basic Movement” (10CH suite) | 8 | Gradateur | 000↔255 | 0-100% |
| 000↔019 | Arrêt | |||
| 020↔024 | Marche | |||
| 025↔064 | Rapide à lent | |||
| 065↔069 | Marche | |||
| 070↔084 | Marche rapide, arrêt lent, rapide à lent | |||
| 085↔089 | Marche | |||
| 090↔104 | Marche lente, arrêt rapide, rapide à lent | |||
| 105↔109 | Marche | |||
| 110↔124 | Aléatoire, rapide à lent | |||
| 125↔129 | Marche | |||
| 130↔144 | Marche rapide aléatoire, arrêt lent, rapide à lent | |||
| 9 Obturator | 145↔149 | Marche | ||
| 150↔164 | Marche lente aléatoire, arrêt rapide, rapide à lent | |||
| 165↔169 | Marche | |||
| 170↔184 | Pulsation, rapide à lent | |||
| 185↔189 | Marche | |||
| 190↔204 | Pulsation aléatoire, rapide à lent | |||
| 205↔209 | Marche | |||
| 210↔224 | Ouverture et fermeture en fondu, rapide à lent | |||
| 225↔229 | Marche | |||
| 230↔244 | Pulsation aléatoire, rapide à lent | |||
| 245↔255 | Marche |
Rogue R1 FX-B MR FR
| Mode | Canal | Fonction | Valeur | Pourcentage/Configuration |
| “Basic Movement”(10CH suite) | 000\L009 | Pas de fonction | ||
| 010\L014 | Noir général en basclement manuel | |||
| 015\L019 | Annulation du noir général en basclement manuel | |||
| 020\L024 | Macro pour 1 unité | |||
| 025\L029 | Macro 1 pour 2 unités | |||
| 030\L034 | Macro 2 pour 2 unités | |||
| 035\L039 | Macro 4 pour 1 unités | |||
| 040\L044 | Macro 4 pour 2 unités | |||
| 045\L049 | Macro 4 pour 3 unités | |||
| 050\L054 | Macro 4 pour 4 unités | |||
| 055\L059 | Réinitialisation du balayage | |||
| 060\L064 | Réinitialisation du basclement | |||
| 065\L069 | Aucune fonction (réservé pour utilisation future) | |||
| 070\L074 | Réinitialisation totale | |||
| 10 Contrôle | 075\L079 | Aucune fonction (réservé pour utilisation future) | ||
| 080\L084 | Balayage/basclement inverse | |||
| 085\L089 | Balayage inverse | |||
| 090\L094 | Basclement inverse | |||
| 095\L099 | Annulation du balayage inverse | |||
| 100\L104 | Annulation du basclement inverse | |||
| 105\L109 | Annulation du balayage/basclement inverse | |||
| 110\L114 | Aucune fonction (réservé pour utilisation future) | |||
| 115\L119 | Connexion de toutes les têtes à la tête 1 | |||
| 120\L124 | Déconnexion de toutes les têtes à la tête 1 | |||
| 125\L129 | Aucune fonction (réservé pour utilisation future) | |||
| 130\L134 | Aucune fonction (réservé pour utilisation future) | |||
| 135\L139 | Mode de vitesse de gradation rapide | |||
| 140\L144 | Mode de vitesse de gradation doux | |||
| 145\L255 | Pas de fonction |
Valeurs "Dual Control Pixel"
| Mode RGBW(20CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Tête 1 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 2 | Tête 1 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 3 | Tête 1 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 4 | Tête 1 Blanc | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 5 | Tête 2 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 6 | Tête 2 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 7 | Tête 2 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 8 | Tête 2 Blanc | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 9 | Tête 3 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 10 | Tête 3 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 11 | Tête 3 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 12 | Tête 3 Blanc | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 13 | Tête 4 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 14 | Tête 4 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 15 | Tête 4 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 16 | Tête 4 Blanc | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 17 | Tête 5 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 18 | Tête 5 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 19 | Tête 5 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 20 | Tête 5 Blanc | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 |
| Mode RGB(15CH) | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Tête 1 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 2 | Tête 1 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 3 | Tête 1 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 4 | Tête 2 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 5 | Tête 2 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 6 | Tête 2 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 7 | Tête 3 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 8 | Tête 3 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 9 | Tête 3 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 10 | Tête 4 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 11 | Tête 4 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 12 | Tête 4 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 13 | Tête 5 Rouge | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 14 | Tête 5 Vert | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 | |
| 15 | Tête 5 Bleu | 000\L255 | Mode RGBW: 0 à 100% / mode CMY: 100% à 0 |
