MODE D'EMPLOI Ovation B-1965FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MR) Ovation B-1965FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.

• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

• Ne laissez AUCUNÉ source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.

• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

Cet appareil ne doit pas causer d'interférences nuisibles, et
Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce qui est Inclus

• Ovation B-1965FC

- Un Cordon d'Alimentation Neutrik® powerCON®

- Filtre mur lavage

• Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 3 Ovation B-1965FC à 120 V, 6 unités à 208 V ou 7 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Chauvet Ovation B-1965FC - Connexion Électrique - 1

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

Débranchez l'appareil de la prise.
À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
Remplacez le fusible obsolète par un fusible neuf équivalent
Revissez le couvercle du porte-fusible et rebranchez l'unité.

Connexions du signal

Vous pouvez relier le Ovation B-1965FC à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX ou une connexion Ethernet. En cas d'utilisation du Ovation B-1965FC, conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™ ou sACN, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Personnalités de contrôle

Le Ovation B-1965FC utilise les protocoles DMX, Art-Net™ et sACN pour ses 17 personnalités de contrôle composées de 3CH à 96CH en mode 1 cellule et 7 cellules:

Mode	1 cellule	7 cellules
DMX-VCW-CCT	3	N/A
HSV	3	21
RGB	3	21
RGBA	4	28
RGBAL	5	35
RGB EXT	8	45
RGBA EXT	9	52
RGBAL EXT	10	59
RGBAL Fine	10	70
RGBAL FULL	17	96

Connexion DMX

Le Ovation B-1965FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats.

Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexion sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association).

Connexion Maître/Esclave

Le Ovation B-1965FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des Périphériques à Distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le El Ovation B-1965FC supporte le protocole RDM permettant un retour d'information pour la surveillance de la température et des changements des options de menu DMX Address et DMX Channel. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

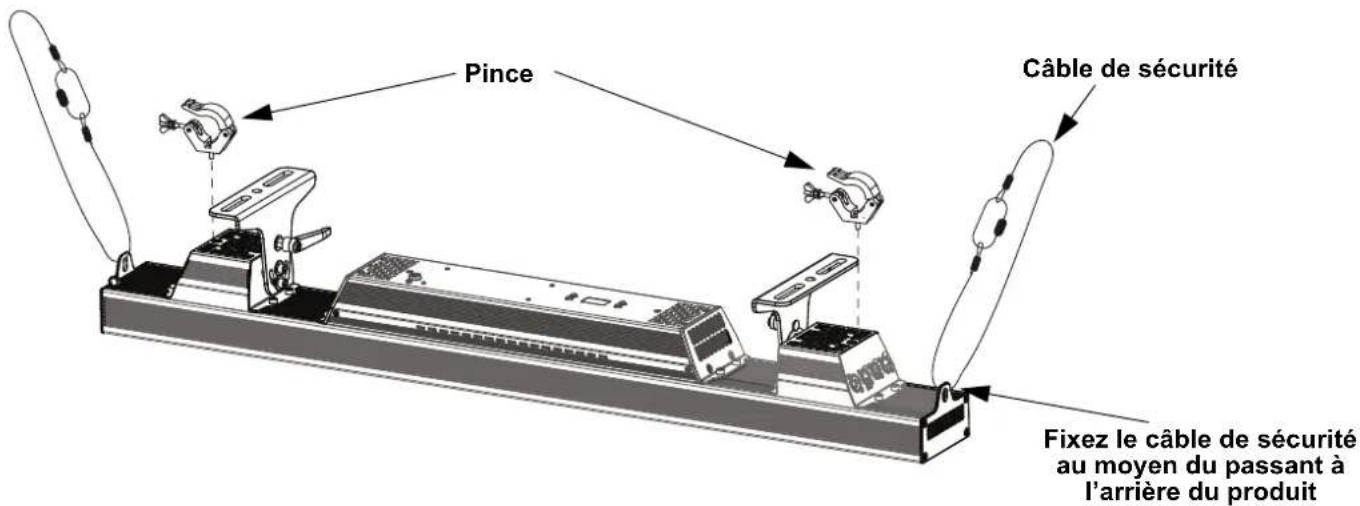

Schéma de Montage de l'appareil

Chauvet Ovation B-1965FC - Schéma de Montage de l'appareil - 1

Serveur Web

Le serveur web de l'Ovation B-1965FC peut être accédé à partir de n'importe quel ordinateur connecté sur le même réseau que l'appareil. Il permet un accès réseau aux informations systèmes et aux paramètres tels que le protocole de contrôle et l'adresse de démarrage. Il permet également de tester la sortie de couleur et de modifier le mot de passe du serveur web.

Pour accéder au serveur web:

Paramétrez l'adresse IP du réseau afin que le premier chiffre soit identique à celui de l'adresse IP de l'appareil.
Saisissez l'adresse IP de l'appareil dans la barre d'adresse d'un navigateur Internet.
Saisissez admin en tant que nom d'utilisateur et mot de passe pour vous identifier.

Roue de Couleurs Virtuelles (VCW)

Le Ovation B-1965FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de Couleurs

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	150	125	002	255	043
014 ⇔ 021	C3040 - Lt Yellow	235	108	005	255	076
022 ⇔ 028	C3240 - Amb Yellow	171	036	000	120	255
029 ⇔ 035	C2340 - VLt Amber	255	015	017	255	170
036 ⇔ 043	C2040 - Lt Amber	255	000	010	255	143
044 ⇔ 051	C2050 - Md Amber	255	000	003	255	075
052 ⇔ 059	C2060 - Dk Amber	188	000	002	255	044
060 ⇔ 067	C1050 - Lt Red	255	000	002	021	002
068 ⇔ 075	C1080 - Md Red	255	000	002	000	000
076 ⇔ 083	C1020 - NC Pink	255	130	025	255	027
084 ⇔ 091	C1030 - Md Pink	255	013	041	235	182
092 ⇔ 099	C1630 - Dk Pink	255	015	027	030	255
100 ⇔ 107	C1250 - Md Red Amber	255	000	004	115	009
108 ⇔ 115	C1060 - Dk Red Amber	255	000	004	011	008
116 ⇔ 121	C1650 - Magenta	255	000	022	081	039
122 ⇔ 130	C6170 - Dk Magenta	160	000	025	000	004
131 ⇔ 138	C6020 - Lt Lavender	255	162	043	255	140
139 ⇔ 146	C5030 - Lt Blue	012	255	070	076	115
147 ⇔ 154	C5020 - VLt Blue	030	187	085	215	255
155 ⇔ 162	C5430 - Lt Blue 2	004	255	062	093	049
163 ⇔ 170	C5070 - Blue	005	255	190	003	012
171 ⇔ 178	C5050 - Md Blue	008	250	145	005	088
179 ⇔ 186	C5060 - Dk Blue	005	209	255	015	074
187 ⇔ 194	C5690 - Indigo	005	000	200	013	003
195 ⇔ 202	C5080 - VDk Blue	007	112	255	005	007
203 ⇔ 210	C5081 - VDk Blue 2	004	108	255	003	004
211 ⇔ 218	C4370 - Yel Green	004	255	000	005	003
219 ⇔ 226	C4070 - Green	027	255	006	000	020
227 ⇔ 234	C4550 - Turquoise	007	255	021	070	076
235 ⇔ 242	C4560 - Aqua	007	255	031	085	115
243 ⇔ 250	C4570 - Blue Green	002	255	017	002	020
251 ⇔ 255	--	000	000	000	000	000

Chauvet Ovation B-1965FC - Roue de Couleurs Virtuelles (VCW) - 1

Remarque: Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des Températures de Couleur

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Chauvet Ovation B-1965FC - Roue de Couleurs Virtuelles (VCW) - 2

Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableau de Menu

Niveau Principal	Niveaux de Programmation Description
Protocol	DMX512		Définit le protocole de contrôleArtNet

	sACN
Start Address 001-510*			Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
Personality	1-Cell	DMX-VCW-CCT 3CH	3 canaux: gradation, roue de couleur virtuelle, température de couleur
		HSV 3CH 3 canaux: commande HSV
		RGB 3CH 3-canaux: RGB
		RGBA 4CH 4-canaux: RGBA
		RGBAL 5CH 5-canaux: RGBAL
		RGB EXT 8CH	8 canaux: gradation 16-bit, RGB, roue de couleur virtuelle, température de couleur, stroboscope
		RGBA EXT 9CH	9 canaux: gradation 16-bit, RGBA, roue de couleur virtuelle, température de couleur, stroboscope
		RGBAL EXT 10CH	10 canaux: gradation 16-bit, RGBAL, roue de couleur virtuelle, température de couleur, stroboscope
		RGBAL Fine 10CH 10 canaux: RGBAL 16-bit
		RGBAL FULL 17CH	17 canaux: gradation 16-bit, RGBAL 16-bit, roue de couleur virtuelle, température de couleur, stroboscope, macros de couleurs, mode gradation
	7-Cell	RGB 21CH 21 canaux: RGB (par cellule)
		HSV 21CH 21 canaux: commande HSV (par cellule)
		RGBA 28CH 28 canaux: RGBA (par cellule)
		RGBAL 35CH	32 canaux: RGBAL (par cellule)
		RGB EXT 45CH	45 canaux: gradation 16-bit, RGB (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBA EXT 52CH	52 canaux: gradation 16-bit, RGBA (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBAL EXT 59CH	59 canaux: gradation 16-bit, RGBAL (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBAL Fine 70CH 70 canaux: RGBAL 16-bit (par cellule)
		RGBAL FULL 96CH	96 canaux: gradation 16-bit, 16-bit RGBAL (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule), macros de couleurs, mode gradation

Niveau Principal	Niveaux de Programmation Description
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer	<000-255>	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur de Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature		2800K		Températures de couleur de blanc prédéfinies. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
			3000K
			3200K
			3500K
			4000K
			4500K
			5000K
			5600K
			6000K
			6500K
	Manual Color Mixer			Red	Combine les couleurs rouge, vert, bleu, ambre et lime pour un résultat personnalisé (0-100%)
				Green
				Blue
				Amber
				Lime

Niveau Principal	Niveaux de Programmation Description
Auto Show	Auto 1	Speed 1-100	Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Mode maître
	Slave Mode esclave
Dimmer Mode	Off Assombrissement linéaire
	Dimmer 1 Courbe de gradation		rapide
	Dimmer 2 Courbe de gradation		intermédiaire
	Dimmer 3 Courbe d'assombrissement lente
White Balance	Off		Utilise le paramétrage de blanc définit en usine
	Manual	Red	Définit la valeur maximale de LED rouge
		Green Définit la valeur	maximale de LED verte
		Blue Définit la valeur	maximale de LED bleue
		Amber Définit la valeur	maximale de LED ambre
		Lime Définit la valeur	maximale de LED lime
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On		Réglez le mode de ventilateur toujours allumé
	Off Réglez le mode de ventilateur toujours éteint
	Silent		Réglez le mode de ventilateur toujours silencieux
Display	Normal Orientation de l'affichage normale
	Inverted Affichage renversé
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	On Affichage rétro-éclairage toujours active
Ethernet Setting	Universe	1 (DMX)	Définit l'univers pour les protocoles Art-NetTM ou sACN
		0-255 (Art-NetTM)
		1-256 (sACN)
	IP Address ____.	Définit	l'adresse IP
Information	Fixture Hours	______	Affiche le nombre total des heures du produit
	Version	V._-V_	Affiche la version du logiciel installée
	Device ID	______	Affiche l'ID de l'appareil
	UID: ____	______	Actuel #
Factory Setting	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

Personnalité à 7 cellules

7 cellules RGBAL FULL 96CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Rouge fin 1	000 ⇔ 255	0–100%
5	Vert 1	000 ⇔ 255	0–100%
6	Vert fn 1	000 ⇔ 255	0–100%
7	Bleu 1	000 ⇔ 255	0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Lime fin 1	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
14	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
15	Stroboscope 1	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
16	Rouge 2	000 ⇔ 255	0–100%
17	Rouge fin 2	000 ⇔ 255	0–100%
18	Vert 2	000 ⇔ 255	0–100%
19	Vert fin 2	000 ⇔ 255	0–100%
20	Bleu 2	000 ⇔ 255	0–100%
21	Bleu fin 2	000 ⇔ 255	0–100%
22	Ambre 2	000 ⇔ 255	0–100%
23	Ambre fin 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Lime fin 2	000 ⇔ 255	0–100%
26	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
27	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
28	Stroboscope 2	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
29	Rouge 3	000 ⇔ 255	0–100%
30	Rouge fin 3	000 ⇔ 255	0–100%
31	Vert 3	000 ⇔ 255	0–100%
32	Vert fin 3	000 ⇔ 255	0–100%
33	Bleu 3	000 ⇔ 255	0–100%
34	Bleu fin 3	000 ⇔ 255	0–100%
35	Ambre 3	000 ⇔ 255	0–100%
36	Ambre fin 3	000 ⇔ 255	0–100%
37	Lime 3	000 ⇔ 255	0–100%
38	Lime fin 3	000 ⇔ 255	0–100%
39	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
40	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
41	Stroboscope 3	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
42	Rouge 4	000 ⇔ 255	0–100%
43	Rouge fin 4	000 ⇔ 255	0–100%
44	Vert 4	000 ⇔ 255	0–100%
45	Vert fin 4	000 ⇔ 255	0–100%
46	Bleu 4	000 ⇔ 255	0–100%
47	Bleu fin 4	000 ⇔ 255	0–100%
48	Ambre 4	000 ⇔ 255	0–100%
49	Ambre fin 4	000 ⇔ 255	0–100%
50	Lime 4	000 ⇔ 255	0–100%
51	Lime fin 4	000 ⇔ 255	0–100%
52	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
53	Température de la Couleur 4	000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
54 Stroboscope 4		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
55	Rouge 5	000 ⇔ 255	0–100%
56	Rouge fin 5	000 ⇔ 255	0–100%
57	Vert 5	000 ⇔ 255	0–100%
58	Vert fin 5	000 ⇔ 255	0–100%
59	Bleu 5	000 ⇔ 255	0–100%
60	Bleu fin 5	000 ⇔ 255	0–100%
61	Ambre 5	000 ⇔ 255	0–100%
62	Ambre fin 5	000 ⇔ 255	0–100%
63	Lime 5	000 ⇔ 255	0–100%
64	Lime fin 5	000 ⇔ 255	0–100%
65	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
66	Température de la Couleur 5	000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
67 Stroboscope 5		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
68	Rouge 6	000 ⇔ 255	0–100%
69	Rouge fin 6	000 ⇔ 255	0–100%
70	Vert 6	000 ⇔ 255	0–100%
72	Vert fin 6	000 ⇔ 255	0–100%
72	Bleu 6	000 ⇔ 255	0–100%
73	Bleu fin 6	000 ⇔ 255	0–100%
74	Ambre 6	000 ⇔ 255	0–100%
75	Ambre fin 6	000 ⇔ 255	0–100%
76	Lime 6	000 ⇔ 255	0–100%
77	Lime fin 6	000 ⇔ 255	0–100%
78	Roue de Couleurs Virtuelles 6	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
79	Température de la Couleur 6	000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
80 Stroboscope 6		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
81	Rouge 7	000 ⇔ 255	0–100%
82	Rouge fin 7	000 ⇔ 255	0–100%
83	Vert 7	000 ⇔ 255	0–100%
84	Vert fin 7	000 ⇔ 255	0–100%
85	Bleu 7	000 ⇔ 255	0–100%
86	Bleu fin 7	000 ⇔ 255	0–100%
87	Ambre 7	000 ⇔ 255	0–100%
88	Ambre fin 7	000 ⇔ 255	0–100%
89	Lime 7	000 ⇔ 255	0–100%
90	Lime fin 7	000 ⇔ 255	0–100%
91	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
92	Température de la Couleur 7	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
93 Stroboscope 7		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
94 Stroboscope tous		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
95 Macros de couleur		000 ⇔ 015 Pas de fonction016 ⇔ 255	Macros de couleur
96 Vitesse du gradateur		000 ⇔ 051052 ⇔ 101 Gradateur linéaire102 ⇔ 152153 ⇔ 203204 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuCourbe de gradation non linéaire 1 (le plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3 (le moins rapide)

7 cellules RGBAL Fine 70CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge 1	000 ⇔ 255	0–100%
2	Rouge fin 1	000 ⇔ 255	0–100%
3	Vert 1	000 ⇔ 255	0–100%
4	Vert fin 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Bleu fin 1	000 ⇔ 255	0–100%
7	Ambre 1	000 ⇔ 255	0–100%
8	Ambre fin 1	000 ⇔ 255	0–100%
9	Lime 1	000 ⇔ 255	0–100%
10	Lime fin 1	000 ⇔ 255	0–100%
11	Rouge 2	000 ⇔ 255	0–100%
12	Rouge fin 2	000 ⇔ 255	0–100%
13	Vert 2	000 ⇔ 255	0–100%
14	Vert fin 2	000 ⇔ 255	0–100%
15	Bleu 2	000 ⇔ 255	0–100%
16	Bleu fin 2	000 ⇔ 255	0–100%
17	Ambre 2	000 ⇔ 255	0–100%
18	Ambre fin 2	000 ⇔ 255	0–100%
19	Lime 2	000 ⇔ 255	0–100%
20	Lime fin 2	000 ⇔ 255	0–100%
21	Rouge 3	000 ⇔ 255	0–100%
22	Rouge fin 3	000 ⇔ 255	0–100%
23	Vert 3	000 ⇔ 255	0–100%
24	Vert Fin 3	000 ⇔ 255	0–100%
25	Bleu 3	000 ⇔ 255	0–100%
26	Bleu fin 3	000 ⇔ 255	0–100%
27	Ambre 3	000 ⇔ 255	0–100%
28	Ambre fin 3	000 ⇔ 255	0–100%
29	Lime 3	000 ⇔ 255	0–100%
30	Lime fin 3	000 ⇔ 255	0–100%
31	Rouge 4	000 ⇔ 255	0–100%
32	Rouge fin 4	000 ⇔ 255	0–100%
33	Vert 4	000 ⇔ 255	0–100%
34	Vert fin 4	000 ⇔ 255	0–100%
35	Bleu 4	000 ⇔ 255	0–100%
36	Bleu fin 4	000 ⇔ 255	0–100%
37	Ambre 4	000 ⇔ 255	0–100%
38	Ambre fin 4	000 ⇔ 255	0–100%
39	Lime 4	000 ⇔ 255	0–100%
40	Lime fin 4	000 ⇔ 255	0–100%
41	Rouge 5	000 ⇔ 255	0–100%
42	Rouge fin 5	000 ⇔ 255	0–100%
43	Vert 5	000 ⇔ 255	0–100%
44	Vert fin 5	000 ⇔ 255	0–100%
45	Bleu 5	000 ⇔ 255	0–100%
46	Bleu fin 5	000 ⇔ 255	0–100%
47	Ambre 5	000 ⇔ 255	0–100%
48	Ambre fin 5	000 ⇔ 255	0–100%
49	Lime 5	000 ⇔ 255	0–100%
50	Lime fin 5	000 ⇔ 255	0–100%
51	Rouge 6	000 ⇔ 255	0–100%
52	Rouge fin 6	000 ⇔ 255	0–100%
53	Vert 6	000 ⇔ 255	0–100%
54	Vert fin 6	000 ⇔ 255	0–100%
55	Bleu 6	000 ⇔ 255	0–100%
56	Bleu fin 6	000 ⇔ 255	0–100%
57	Ambre 6	000 ⇔ 255	0–100%
58	Ambre fin 6	000 ⇔ 255	0–100%
59 Lime 6		000 ⇔ 255 0–100%
60	Lime fin 6	000 ⇔ 255	0–100%
61	Rouge 7	000 ⇔ 255	0–100%
62	Rouge fin 7	000 ⇔ 255	0–100%
63	Vert 7	000 ⇔ 255	0–100%
64	Vert fin 7	000 ⇔ 255	0–100%
65	Bleu 7	000 ⇔ 255	0–100%
66	Bleu fin 7	000 ⇔ 255	0–100%
67	Ambre 7	000 ⇔ 255	0–100%
68	Ambre fin 7	000 ⇔ 255	0–100%
69	Lime 7	000 ⇔ 255	0–100%
70	Lime fin 7	000 ⇔ 255	0–100%

7 cellules RGBAL EXT 59CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
9	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
10	Stroboscope 1	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
11	Rouge 2	000 ⇔ 255	0–100%
12	Vert 2	000 ⇔ 255	0–100%
13	Bleu 2	000 ⇔ 255	0–100%
14	Ambre 2	000 ⇔ 255	0–100%
15	Lime 2	000 ⇔ 255	0–100%
16	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
17	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
18	Stroboscope 2	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
19	Rouge 3	000 ⇔ 255	0–100%
20	Vert 3	000 ⇔ 255	0–100%
21	Bleu 3	000 ⇔ 255	0–100%
22	Ambre 3	000 ⇔ 255	0–100%
23	Lime 3	000 ⇔ 255	0–100%
24	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
25	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
26	Stroboscope 3	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
27	Rouge 4	000 ⇔ 255	0–100%
28	Vert 4	000 ⇔ 255	0–100%
29	Bleu 4	000 ⇔ 255	0–100%
30	Ambre 4	000 ⇔ 255	0–100%
31	Lime 4	000 ⇔ 255	0–100%
32	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
33	Température de la Couleur 4	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
34	Stroboscope 4	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
35	Rouge 5	000 ⇔ 255	0–100%
36	Vert 5	000 ⇔ 255	0–100%
37	Bleu 5	000 ⇔ 255	0–100%
38	Ambre 5	000 ⇔ 255	0–100%
39	Lime 5	000 ⇔ 255	0–100%
40	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
41	Température de la Couleur 5	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
42 Stroboscope 5		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
43	Rouge 6	000 ⇔ 255	0–100%
44	Vert 6	000 ⇔ 255	0–100%
45	Bleu 6	000 ⇔ 255	0–100%
46	Ambre 6	000 ⇔ 255	0–100%
47	Lime 6	000 ⇔ 255	0–100%
48	Roue de Couleurs Virtuelles 6	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
49	Température de la Couleur 6	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
50 Stroboscope 6		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
51	Rouge 7	000 ⇔ 255	0–100%
52	Vert 7	000 ⇔ 255	0–100%
53	Bleu 7	000 ⇔ 255	0–100%
54	Ambre 7	000 ⇔ 255	0–100%
55	Lime 7	000 ⇔ 255	0–100%
56	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
57	Température de la Couleur 7	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
58 Stroboscope 7		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
59 Stroboscope tous		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

7 cellules RGBA EXT 52CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur Fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la sectionGamme de Couleurspour en connaître les valeurs spécifiques
8	Température de la Couleur 1	000 ⇔ 255	Consultez la sectionGamme des Températuresde Couleurpour les valeurs spécifiques
9	Stroboscope 1	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
10	Rouge 2	000 ⇔ 255	0–100%
11	Vert 2	000 ⇔ 255	0–100%
12	Bleu 2	000 ⇔ 255	0–100%
13	Ambre 2	000 ⇔ 255	0–100%
14	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la sectionGamme de Couleurspour en connaître les valeurs spécifiques
15	Température de la Couleur 2	000 ⇔ 255	Consultez la sectionGamme des Températuresde Couleurpour les valeurs spécifiques
16	Stroboscope 2	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide0–100%
17	Rouge 3	000 ⇔ 255	Stroboscope, lent à rapide0–100%
18	Vert 3	000 ⇔ 255	0–100%
19	Bleu 3	000 ⇔ 255	0–100%
20	Ambre 3	000 ⇔ 255	0–100%
21	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
22 Température de la Couleur 3		000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
23 Stroboscope 3		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
24 Rouge 4		000 ⇔ 255	0–100%
25 Vert 4		000 ⇔ 255	0–100%
26 Bleu 4		000 ⇔ 255	0–100%
27 Ambre 4		000 ⇔ 255	0–100%
28	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
29 Température de la Couleur 4		000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
30 Stroboscope 4		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
31 Rouge 5		000 ⇔ 255	0–100%
32 Vert 5		000 ⇔ 255	0–100%
33 Bleu 5		000 ⇔ 255	0–100%
34 Ambre 5		000 ⇔ 255	0–100%
35	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
36	Température de la Couleur 5	000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
37 Stroboscope 5		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
38 Rouge 6		000 ⇔ 255	0–100%
39 Vert 6		000 ⇔ 255	0–100%
40 Bleu 6		000 ⇔ 255	0–100%
41 Ambre 6		000 ⇔ 255	0–100%
42	Roue de Couleurs Virtuelles 6	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
43 Température de la Couleur 6		000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
44 Stroboscope 6		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
45 Rouge 7		000 ⇔ 255	0–100%
46 Vert 7		000 ⇔ 255	0–100%
47 Bleu 7		000 ⇔ 255	0–100%
48 Ambre 7		000 ⇔ 255	0–100%
49	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la sectionGamme de Couleurs pour en connaître les valeurs spécifiques
50 Température de la Couleur 7		000 ⇔ 255	Consultez la sectionGamme des Températures de Couleur pour les valeurs spécifiques
51 Stroboscope 7		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
52 Stroboscope tous		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

7 cellules RGB EXT 45CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur		000 ⇔ 255	0–100%
2 Gradateur Fin		000 ⇔ 255	0–100%
3 Rouge 1		000 ⇔ 255	0–100%
4	V e r t	000 ⇔ 255	0–100%
5	B l e u	000 ⇔ 255	0–100%
6	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
7	T e m p	000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
8 Stroboscope 1		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
9 Rouge 2		000 ⇔ 255	0–100%
10 Vert 2		000 ⇔ 255	0–100%
11 Bleu 2		000 ⇔ 255	0–100%
12	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
13 Température de la Couleur 2		000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
14 Stroboscope 2		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
15 Rouge 3		000 ⇔ 255	0–100%
16 Vert 3		000 ⇔ 255	0–100%
17 Bleu 3		000 ⇔ 255	0–100%
18	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
19 Température de la Couleur 3		000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
20 Stroboscope 3		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
21 Rouge 4		000 ⇔ 255	0–100%
22 Vert 4		000 ⇔ 255	0–100%
23 Bleu 4		000 ⇔ 255	0–100%
24	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
25 Température de la Couleur 4		000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
26 Stroboscope 4		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
27 Rouge 5		000 ⇔ 255	0–100%
28 Vert 5		000 ⇔ 255	0–100%
29 Bleu 5		000 ⇔ 255	0–100%
30	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
31 Température de la Couleur 5		000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
32 Stroboscope 5		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
33 Rouge 6		000 ⇔ 255	0–100%
34 Vert 6		000 ⇔ 255	0–100%
35 Bleu 6		000 ⇔ 255	0–100%
36	Roue de Couleurs Virtuelles 6	000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
37 Température de la Couleur 6		000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
38 Stroboscope 6		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
39 Rouge 7		000 ⇔ 255	0–100%
40 Vert 7		000 ⇔ 255	0–100%
41 Bleu 7		000 ⇔ 255	0–100%
42	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la sectionGamme de Couleurspour en connaître les valeurs spécifiques
43 Température de la Couleur 7		000 ⇔ 255	Consultez la sectionGamme des Températuresde Couleurpour les valeurs spécifiques
44 Stroboscope 7		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
45 Stroboscope tous		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide

7 cellules RGBAL 35CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1					000 ⇔ 255	0–100%
2	V	e	r	t	000 ⇔ 255	0–100%
3	B	l	e	u	000 ⇔ 255	0–100%
4	A	m	b	r	000 ⇔ 255	0–100%
5	L	i	m	e	000 ⇔ 255	0–100%
6 Rouge 2					000 ⇔ 255	0–100%
7	V	e	r	t	000 ⇔ 255	0–100%
8	B	l	e	u	000 ⇔ 255	0–100%
9	A	m	b	r	000 ⇔ 255	0–100%
10 Lime 2					000 ⇔ 255	0–100%
11 Rouge 3					000 ⇔ 255	0–100%
12 Vert 3					000 ⇔ 255	0–100%
13 Bleu 3					000 ⇔ 255	0–100%
14 Ambre 3					000 ⇔ 255	0–100%
15 Lime 3					000 ⇔ 255	0–100%
16 Rouge 4					000 ⇔ 255	0–100%
17 Vert 4					000 ⇔ 255	0–100%
18 Bleu 4					000 ⇔ 255	0–100%
19 Ambre 4					000 ⇔ 255	0–100%
20 Lime 4					000 ⇔ 255	0–100%
21 Rouge 5					000 ⇔ 255	0–100%
22 Vert 5					000 ⇔ 255	0–100%
23 Bleu 5					000 ⇔ 255	0–100%
24 Ambre 5					000 ⇔ 255	0–100%
25 Lime 5					000 ⇔ 255	0–100%
26 Rouge 6					000 ⇔ 255	0–100%
27 Vert 6					000 ⇔ 255	0–100%
28 Bleu 6					000 ⇔ 255	0–100%
29 Ambre 6					000 ⇔ 255	0–100%
30 Lime 6					000 ⇔ 255	0–100%
31 Rouge 7					000 ⇔ 255	0–100%
32 Vert 7					000 ⇔ 255	0–100%
33 Bleu 7					000 ⇔ 255	0–100%
34 Ambre 7					000 ⇔ 255	0–100%
35 Lime 7					000 ⇔ 255	0–100%

7 cellules RGBA 28CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1					000 ⇔ 255	0–100%
2	V	e	r	t	000 ⇔ 255	0–100%
3	B	l	e	u	000 ⇔ 255	0–100%
4	A	m	b	r	000 ⇔ 255	0–100%
5 Rouge					000 ⇔ 255	0–100%
6	V	e	r	t	000 ⇔ 255	0–100%
7	B	l	e	u	000 ⇔ 255	0–100%
8	A	m	b	r	000 ⇔ 255	0–100%
9 Rouge 3					000 ⇔ 255	0–100%
10 Vert 3					000 ⇔ 255	0–100%
11 Bleu 3					000 ⇔ 255	0–100%
12 Ambre 3					000 ⇔ 255	0–100%
13 Rouge 4					000 ⇔ 255	0–100%
14 Vert 4					000 ⇔ 255	0–100%
15 Bleu 4					000 ⇔ 255	0–100%
16 Ambre 4					000 ⇔ 255	0–100%
17 Rouge 5					000 ⇔ 255	0–100%
18 Vert 5					000 ⇔ 255	0–100%
19 Bleu 5					000 ⇔ 255	0–100%
20 Ambre 5					000 ⇔ 255	0–100%
21 Rouge 6					000 ⇔ 255	0–100%
22 Vert 6					000 ⇔ 255	0–100%
23 Bleu 6					000 ⇔ 255	0–100%
24 Ambre 6					000 ⇔ 255	0–100%
25 Rouge 7					000 ⇔ 255	0–100%
26 Vert 7					000 ⇔ 255	0–100%
27 Bleu 7					000 ⇔ 255	0–100%
28 Ambre 7					000 ⇔ 255	0–100%

7 cellules RGB 21CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1					000 ⇔ 255	0–100%
2	V	e	r	t	000 ⇔ 255	0–100%
3	B	l	e	u	000 ⇔ 255	0–100%
4 Rouge 2					000 ⇔ 255	0–100%
5	V	e	r	t	000 ⇔ 255	0–100%
6	B	l	e	u	000 ⇔ 255	0–100%
7 Rouge 3					000 ⇔ 255	0–100%
8	V	e	r	t	000 ⇔ 255	0–100%
9	B	l	e	u	000 ⇔ 255	0–100%
10 Rouge 4					000 ⇔ 255	0–100%
11 Vert 4					000 ⇔ 255	0–100%
12 Bleu 4					000 ⇔ 255	0–100%
13 Rouge 5					000 ⇔ 255	0–100%
14 Vert 5					000 ⇔ 255	0–100%
15 Bleu 5					000 ⇔ 255	0–100%
16 Rouge 6					000 ⇔ 255	0–100%
17 Vert 6					000 ⇔ 255	0–100%
18 Bleu 6					000 ⇔ 255	0–100%
19 Rouge 7					000 ⇔ 255	0–100%
20 Vert 7					000 ⇔ 255	0–100%
21 Bleu 7					000 ⇔ 255	0–100%

7 cellules HSV 21CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1	T	e	i	n	1000 ⇔ 265	0–100%	1
2 Saturation 1					000 ⇔ 255	0–100%
3 Valeur 1					000 ⇔ 255	0–100%
4	T	e	i	n	1000 ⇔ 265	0–100%	2
5 Saturation 2					000 ⇔ 255	0–100%
6 Valeur 2					000 ⇔ 255	0–100%
7	T	e	i	n	1000 ⇔ 265	0–100%	3
8 Saturation 3					000 ⇔ 255	0–100%
9 Valeur 3					000 ⇔ 255	0–100%
10 Teintes 4					000 ⇔ 255	0–100%
11 Saturation 4					000 ⇔ 255	0–100%
12 Valeur 4					000 ⇔ 255	0–100%
13 Teintes 5					000 ⇔ 255	0–100%
14 Saturation 5					000 ⇔ 255	0–100%
15 Valeur 5					000 ⇔ 255	0–100%
16 Teintes 6					000 ⇔ 255	0–100%
17 Saturation 6					000 ⇔ 255	0–100%
18 Valeur 6					000 ⇔ 255	0–100%
19 Teintes 7					000 ⇔ 255	0–100%
20 Saturation 7					000 ⇔ 255	0–100%
21 Valeur 7					000 ⇔ 255	0–100%

Personnalité à 1 cellule

1 cellule RGBAL FULL 17CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur		000 ⇔ 255	0–100%
2 Gradateur Fin		000 ⇔ 255	0–100%
3 Rouge		000 ⇔ 255	0–100%
4 Rouge Fin		000 ⇔ 255	0–100%
5	V e r t	000 ⇔ 255	0–100%
6	V e r t	000 ⇔ 255	0–100% n
7	B l e u	000 ⇔ 255	0–100%
8 Bleu Fin		000 ⇔ 255	0–100%
9	A m b r	000 ⇔ 255	0–100%
10 Ambre Fin		000 ⇔ 255	0–100%
11 Lime		000 ⇔ 255	0–100%
12 Lime Fin		000 ⇔ 255	0–100%
13 Roue de Couleurs Virtuelles		000 ⇔ 255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
14 Température de la Couleur		000 ⇔ 255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
15 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
16 Macros de couleur		000 ⇔ 015 Pas de fonction016 ⇔ 255 Macros de couleur
17 Vitesse du Gradateur		000 ⇔ 051 Vitesse du gradateur prédéfinie depuis le menu052 ⇔ 101 Gradateur linéaire102 ⇔ 152 Courbe de gradation non linéaire 1 (le plus rapide)153 ⇔ 203 Courbe de gradation non linéaire 2204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

1 cellule RGBAL Fine 10CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge					000 ⇌ 255	0–100%
2 Rouge Fin					000 ⇌ 255	0–100%
3	V	e	r	t	000 ⇌ 255	0–100%
4	V	e	r	t	000 ⇌ 255	0–100% n
5	B	l	e	u	000 ⇌ 255	0–100%
6	B	l	e	u	000 ⇌ 255	0–100% n
7	A	m	b	r	000 ⇌ 255	0–100%
8 Ambre Fin					000 ⇌ 255	0–100%
9	L	i	m	e	000 ⇌ 255	0–100%
10 Lime Fin					000 ⇌ 255	0–100%

1 cellule RGBAL EXT 10CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur 000					255 0-100%
2 Gradateur Fin 000					255 0-100%
3 Rouge 000					255 0-100%
4	V	e	r	t	255 0-100%
5	B	l	e	u	255 0-100%	000
6	A	m	b	r	e 255 0-100%	000
7	L	i	m	e	255 0-100%	000
8 Roue	de Couleurs Virtuelles			000	255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
9 Température de la Couleur				000	255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
10 Stroboscope					000 010011 255	Pas de fonctionStroboscope, lent à rapide

1 cellule RGBA EXT 9CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur 000					255 0-100%
2 Gradateur Fin 000					255 0-100%
3 Rouge 000					255 0-100%
4	V	e	r	t	255 0-100%
5	B	l	e	u	255 0-100% 000
6	A	m	b	r	e 255 0-100% 000
7 Roue de Couleurs Virtuelles				000	255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
8 Température de la Couleur				000	255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
9 Stroboscope					000 010011 255	Pas de fonctionStroboscope, lent à rapide

1 cellule RGB EXT 8CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur 000					255 0-100%
2 Gradateur Fin 000					255 0-100%
3 Rouge 000					255 0-100%
4	V	e	r	t	255 0-100%
5	B	l	e	u	255 0-100% 000
6 Roue	de Couleurs Virtuelles			000	255	Consultez la section Gamme de Couleurs pour en connaître les valeurs spécifiques
7 Température de la Couleur				000	255	Consultez la section Gamme des Températures de Couleur pour les valeurs spécifiques
8 Stroboscope					000 010011 255	Pas de fonctionStroboscope, lent à rapide

1 cellule RGBAL 5CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge	000				255 0-100%
2	V	e	r	t	255 0-100%
3	B	l	e	u	255 0-100%
4	A	m	b	r	e 255 0-100%
5	L	i	m	e	255 0-100%

1 cellule RGBA 4CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge	000				255 0-100%
2	V	e	r	t	25500-100%
3	B	l	e	u	25500-100%
4	A	m	b	r	e 255 0-100%

1 cellule RGB 3CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge	000				255 0-100%
2	V	e	r	t	25500-100%
3	B	l	e	u	25500-100%

1 cellule DMX-VCW-CCT 3CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Roue	de Couleurs Virtuelles 000	255	Consultez la sectionGamme de Couleurspour en connaître les valeurs spécifiques
3	Température de la Couleur	000 255	Consultez la sectionGamme des Températures de Couleurpour les valeurs spécifiques

1-cellule HSV 3CH

Canal	Fonction		Valeur	Pourcentage/Configuration
1	Teintes		000 ⇔ 255 0-100%
2 Saturation		000	⇔ 255 0-100%
3 Valeur		000	⇔ 255 0-100%

Sommaire Cliquez un titre pour y accéder

À Propos de ce Manuel
Clause de Non-Responsabilité
GARANTIE LIMITÉE
Consignes de Sécurité
Conformité FCC
Contact
Ce qui est Inclus
Alimentation CA
Connexion Électrique
Remplacement du Fusible
Connexions du signal
Personnalités de contrôle
Connexion DMX
Connexion Art-Net™
Connexion sACN
Connexion Maître/Esclave
RDM (Gestion des Périphériques à Distance)
Installation
Schéma de Montage de l'appareil
Serveur Web
Roue de Couleurs Virtuelles (VCW)
Valeurs DMX
Personnalité à 7 cellules

Assistant notice

En attente de votre message

Informations produit

Marque : Chauvet

Modèle : Ovation B-1965FC

Catégorie : Éclairage professionnel
