MANUAL DE USUARIO Ovation B-1965FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation B-1965FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

  • NO abra este producto. No contiene piezas reparables por el usuario.
  • NO mire a la fuente de luz cuando el producto esté encendido.
  • Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
  • Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
  • ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
  • Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
  • NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
  • USE un cable de seguridad cuando monte este producto en lo alto.
  • NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
  • NO conecte este producto a un atenuador o reostato.
  • Conecte este producto SOLO a un circuito con toma de tierra y protegido.
    • Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
  • En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

  1. Este dispositivo no puede causar interferencias perjudiciales; y
  2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation B-1965FC

- Cable de Alimentación Neutrik® powerCON®

• Colada de la pared de filtro
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 3 productos Ovation B-1965FC a 120 V, 6 productos a 208 V o 7 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

ConexiónCable (EE.UU)Cable (Europa)Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/AmarilloVerde

Chauvet Ovation B-1965FC - Alimentación en Cadena - 1

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

  1. Desconecte el producto de la toma de corriente.
  2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
  3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
  4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Conexiones de señal

Puede enlazar el Ovation B-1965FC a un controlador o software controlador usando una conexión DMX o una conexión Ethernet. Si está usando otros productos compatibles con Art-Net™ o sACN, el Ovation B-1965FC, puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

El Ovation B-1965FC utiliza DMX, Art-Net™ y sACN para sus 17 personalidades de control, que van de 3CH a 96CH en modos de 1 celda y modos de 7 celdas:

Modo1 celda7 celda
DMX-VCW-CCT3N/A
HSV321
RGB321
RGBA428
RGBAL535
RGB EXT845
RGBA EXT952
RGBAL EXT1059
RGBAL Fine1070
RGBAL FULL1796

Conexión DMX

El Ovation B-1965FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados.

Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional Lighting and Sound Association (Asociación de Sonido e Iluminación Profesional, PLASA).

Conexión Maestro/Esclavo

El Ovation B-1965FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (Gestión Remota del Dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation B-1965FC admite protocolo RDM, que posibilita información para supervisar la temperatura y cambiar las opciones del menú DMX Address y DMX Channel. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

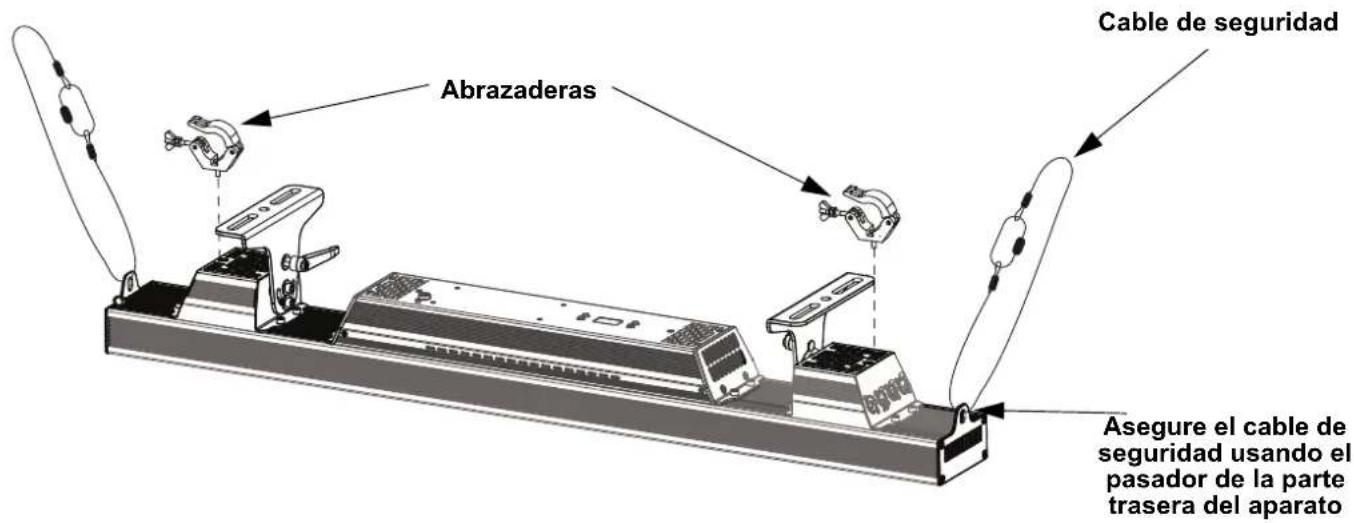

Diagrama de Montaje del Producto
Chauvet Ovation B-1965FC - Montaje - 1

text_image Cable de seguridad Abrazaderas Asegure el cable de seguridad usando el pasador de la parte trasera del aparato

Servidor Web

Al Servidor Web Ovation B-1965FC tiene acceso cualquier ordenador que se encuentre en la misma red que el producto. Permite acceder por la red a la información del sistema, ajustes como protocolo de control y dirección de inicio, prueba de emisión de color, y es posible cambiar la contraseña del servidor web.

Para acceder al servidor web:

  1. Configure la dirección IP de la red para que tenga el primer dígito que la dirección IP del producto.
  2. Introduzca la dirección IP del producto en la barra de direcciones de una aplicación de navegador web.
  3. Introduzca admin como nombre de usuario y como contraseña para iniciar sesión.

Rueda de Color Virtual (VCW)

El Ovation B-1965FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que este habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de Colores VCW

Valor del Canal DMXLectura en PantallaValor RojoValor VerdeValor AzulValor ÁmbarValor Limón
000 ⇔ 005--000000000000000
006 ⇔ 013C3050 - Md Yellow150125002255043
014 ⇔ 021C3040 - Lt Yellow235108005255076
022 ⇔ 028C3240 - Amb Yellow171036000120255
029 ⇔ 035C2340 - VLt Amber255015017255170
036 ⇔ 043C2040 - Lt Amber255000010255143
044 ⇔ 051C2050 - Md Amber255000003255075
052 ⇔ 059C2060 - Dk Amber188000002255044
060 ⇔ 067C1050 - Lt Red255000002021002
068 ⇔ 075C1080 - Md Red255000002000000
076 ⇔ 083C1020 - NC Pink255130025255027
084 ⇔ 091C1030 - Md Pink255013041235182
092 ⇔ 099C1630 - Dk Pink255015027030255
100 ⇔ 107C1250 - Md Red Amber255000004115009
108 ⇔ 115C1060 - Dk Red Amber255000004011008
116 ⇔ 121C1650 - Magenta255000022081039
122 ⇔ 130C6170 - Dk Magenta160000025000004
131 ⇔ 138C6020 - Lt Lavender255162043255140
139 ⇔ 146C5030 - Lt Blue012255070076115
147 ⇔ 154C5020 - VLt Blue030187085215255
155 ⇔ 162C5430 - Lt Blue 2004255062093049
163 ⇔ 170C5070 - Blue005255190003012
171 ⇔ 178C5050 - Md Blue008250145005088
179 ⇔ 186C5060 - Dk Blue005209255015074
187 ⇔ 194C5690 - Indigo005000200013003
195 ⇔ 202C5080 - VDk Blue007112255005007
203 ⇔ 210C5081 - VDk Blue 2004108255003004
211 ⇔ 218C4370 - Yel Green004255000005003
219 ⇔ 226C4070 - Green027255006000020
227 ⇔ 234C4550 - Turquoise007255021070076
235 ⇔ 242C4560 - Aqua007255031085115
243 ⇔ 250C4570 - Blue Green002255017002020
251 ⇔ 255--000000000000000

Chauvet Ovation B-1965FC - Rueda de Color Virtual (VCW) - 1

Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de Temperaturas de Color

Valor del Canal DMXLectura en PantallaValor RojoValor VerdeValor AzulValor ÁmbarValor Limón
000 ⇔ 005--000000000000000
006 ⇔ 0252800K237120036255255
026 ⇔ 0503000K220128050255255
051 ⇔ 0753200K176128057255255
076 ⇔ 1003500K154128080255255
101 ⇔ 1254000K128128112255255
126 ⇔ 1504500K108128133255255
151 ⇔ 1755000K097128152255255
176 ⇔ 2005600K087128170255255
201 ⇔ 2256000K075128177255255
226 ⇔ 2506500K066128187255255
251 ⇔ 255--000000000000000

Chauvet Ovation B-1965FC - Rueda de Color Virtual (VCW) - 2

Nota: Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
Sale del menú o función actual
Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal Niveles de Programación Descripción
ProtocolDMX512Establece el protocolo de controlArtNet
sACN
Start Address 001-510*Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
Personality1-CellDMX-VCW-CCT 3CH3 canales: atenuador, rueda de color virtual, temperatura de color
HSV 3 canales: control HSV
RGB 3CH 3-canales: RGB
RGBA 4CH 4-canales: RGBA
RGBAL 5CH 5-canales: RGBAL
RGB EXT 8CH8 canales: 16 bits atenuador, RGB, rueda de color virtual, temperatura de color, estroboscopio
RGBA EXT 9CH9 canales: 16 bits atenuador, RGBA, rueda de color virtual, temperatura de color, estroboscopio
RGBAL EXT 10CH10 canales: 16 bits atenuador, RGBAL, rueda de color virtual, temperatura de color, estroboscopio
RGBAL Fine 10CH 10canales: 16 bits RGBAL
RGBAL FULL 17CH17 canales: 16 bits atenuador, 16 bits RGBAL, rueda de color virtual, temperatura de color, estroboscopio, macros de color, modo atenuador
7-CellRGB 21CH21 canales: RGB (por celda)
HSV 21CH21 canales: control HSV (por celda)
RGBA 28CH28 canales: RGBA (por celda)
RGBAL 35CH 35 canales: RGBAL (por celda)
RGB EXT 45CH45 canales: 16 bits atenuador, RGB (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
RGBA EXT 52CH52 canales: 16 bits atenuador, RGBA (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
RGBAL EXT 59CH59 canales: 16 bits atenuador, RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
RGBAL Fine 70CH 70canales: 16 bits RGBAL (por celda)
RGBAL FULL 96CH96 canales: 16 bits atenuador, 16 bits RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda), macros de color, modo atenuador
Nivel Principal Niveles de Programación Descripción
Virtual Color WheelVirtual Color WheelC3050 - Md YellowDimmer<000-255>Rueda de Color Virtual (VCW) simula la emisión de cada gel de color de . Consulte la sección Tabla de Colores VCW para ver los valores específicos
C3040 - Lt Yellow
C3240 - Amb Yellow
C2340 - VLt Amber
C2040 - Lt Amber
C2050 - Md Amber
C2060 - Dk Amber
C1050 - Lt Red
C1080 - Md Red
C1020 - NC Pink
C1030 - Md Pink
C1630 - Dk Pink
C1250 - Md Red Amber
C1060 - Dk Red Amber
C1650 - Magenta
C6170 - Dk Magenta
C6020 - Lt Lavender
C5030 - Lt Blue
C5020 - VLt Blue
C5430 - Lt Blue 2
C5070 - Blue
C5050 - Md Blue
C5060 - Dk Blue
C5690 - Indigo
C5080 - VDk Blue
C5081 - VDk Blue 2
C4370 - Yel Green
C4070 - Green
C4550 - Turquoise
C4560 - Aqua
C4570 - Blue Green
Color Temperature2800KTemperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
3000K
3200K
3500K
4000K
4500K
5000K
5600K
6000K
6500K
Manual Color MixerRedCombina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
Green
Blue
Amber
Lime
Auto ShowAuto 1Speed 1-100Selecciona programas automáticos y velocidad de programas automáticos
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Fade
Nivel Principal Niveles de Programación Descripción
Master/SlaveMaster Modo maestro
Slave Modo esclavo
Dimmer ModeOff Atenuador lineal
Dimmer 1 Curva de atenuadorrápida
Dimmer 2 Curva de atenuadormedia
Dimmer 3 Curva de atenuadorlenta
White BalanceOffUtiliza la configuración de blanco predeterminada de fábrica
ManualRedEstablece el valor máximo de LED rojo
Green Establece el valor máximo de LED verde
Blue Establece el valor máximo de LED azul
Amber Establece el valor máximo de LED ámbar
Lime Establece el valor máximo de LED lime
LED Frequency600HzSelecciona la frecuencia de emisión PWM
1200Hz
2000Hz
4000Hz
6000Hz
25KHz
Fan ModeAuto Establece el ventilador a modo auto
OnEstablece el ventilador a modo siempre encendido
OffEstablece el ventilador a modo siempre apagado
Silent Establece el ventilador a silencio
DisplayNormal Pantalla con orientación normal
InvertedPantalla invertida
Back Light10SRetro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
30SRetro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
2MinRetro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
OnRetro-iluminación de la pantalla siempre activa
Ethernet SettingUniverse1 (DMX)Configura el universo para Art-NetTM o sACN
0–255 (Art-NetTM)
1–256 (sACN)
IP Address----Configura la dirección IP
InformationFixture Hours----Muestra el nombre total de las horas del producto
VersionV__.-V__Muestra instalada la versión de software
Device ID----Muestra el ID del dispositivo
UID:----Muestra actual UID #
Factory SettingNoReinicia a la configuración de fábrica
Yes

Valores DMX

Personalidad de 7 celdas

7 celdas RGBAL FULL 96CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador000 ⇔ 255
2 Atenuador fino000 ⇔ 255
3 Rojo 1000 ⇔ 255
4 Rojo fino 1000 ⇔ 255
5V e r d@00 ⇔ 255
6 Verde fino 1000 ⇔ 255
7A z u l000 ⇔ 255
8 Azul fino 1000 ⇔ 255
9Á m b a000 ⇔ 255
10 Ámbar fino 1000 ⇔ 255
11 Limón 1000 ⇔ 255
12 Limón fino 1000 ⇔ 255
13 Rueda de Color Virtual 1000 ⇔ 255
14 Temperaturas de Color 1000 ⇔ 255
15 Estroboscopio 1000 ⇔ 010
011 ⇔ 255
16 Rojo 2000 ⇔ 255
17 Rojo fino 2000 ⇔ 255
18 Verde 2000 ⇔ 255
19 Verde fino 2000 ⇔ 255
20 Azul 2000 ⇔ 255
21 Azul fino 2000 ⇔ 255
22 Ámbar 2000 ⇔ 255
23 Ámbar fino 2000 ⇔ 255
24 Limón 2000 ⇔ 255
25 Limón fino 2000 ⇔ 255
26 Rueda de Color Virtual 2000 ⇔ 255
27 Temperaturas de Color 2000 ⇔ 255
28 Estroboscopio 2000 ⇔ 010
011 ⇔ 255
29 Rojo 3000 ⇔ 255
30 Rojo fino 3000 ⇔ 255
31 Verde 3000 ⇔ 255
32 Verde fino 3000 ⇔ 255
33 Azul 3000 ⇔ 255
34 Azul fino 3000 ⇔ 255
35 Ámbar 3000 ⇔ 255
36 Ámbar fino 3000 ⇔ 255
37 Limón 3000 ⇔ 255
38 Limón fino 3000 ⇔ 255
39 Rueda de Color Virtual 3000 ⇔ 255
40 Temperaturas de Color 3000 ⇔ 255
41 Estroboscopio 3000 ⇔ 010
011 ⇔ 255
42 Rojo 4000 ⇔ 255
43 Rojo fino 4000 ⇔ 255
44 Verde 4000 ⇔ 255
CanalFunciónValorPorcentaje/Configuración
45 Verde fino 4000 ⇔ 2550–100%
46 Azul 4000 ⇔ 2550–100%
47 Azul fino 4000 ⇔ 2550–100%
48 Ámbar 4000 ⇔ 2550–100%
49 Ámbar fino 4000 ⇔ 2550–100%
50 Limón 4000 ⇔ 2550–100%
51 Limón fino 4000 ⇔ 2550–100%
52 Rueda de Color Virtual 4000 ⇔ 255Consulte la secciónTabla de Colores VCWpara ver los valores específicos
53 Temperaturas de Color 4000 ⇔ 255Consulte el apartadoGráfico de Temperaturas de Colorpara ver valores concretos
54 Estroboscopio 4000 ⇔ 010011 ⇔ 255Sin funciónEstroboscopio, lento a rápido
55 Rojo 5000 ⇔ 2550–100%
56 Rojo fino 5000 ⇔ 2550–100%
57 Verde 5000 ⇔ 2550–100%
58 Verde fino 5000 ⇔ 2550–100%
59 Azul 5000 ⇔ 2550–100%
60 Azul fino 5000 ⇔ 2550–100%
61 Ámbar 5000 ⇔ 2550–100%
62 Ámbar fino 5000 ⇔ 2550–100%
63 Limón 5000 ⇔ 2550–100%
64 Limón fino 5000 ⇔ 2550–100%
65 Rueda de Color Virtual 5000 ⇔ 255Consulte la secciónTabla de Colores VCWpara ver los valores específicos
66 Temperaturas de Color 5000 ⇔ 255Consulte el apartadoGráfico de Temperaturas de Colorpara ver valores concretos
67 Estroboscopio 5000 ⇔ 010011 ⇔ 255Sin funciónEstroboscopio, lento a rápido
68 Rojo 6000 ⇔ 2550–100%
69 Rojo fino 6000 ⇔ 2550–100%
70 Verde 6000 ⇔ 2550–100%
71 Verde fino 6000 ⇔ 2550–100%
72 Azul 6000 ⇔ 2550–100%
73 Azul fino 6000 ⇔ 2550–100%
74 Ámbar 6000 ⇔ 2550–100%
75 Ámbar fino 6000 ⇔ 2550–100%
76 Limón 6000 ⇔ 2550–100%
77 Limón fino 6000 ⇔ 2550–100%
78 Rueda de Color Virtual 6000 ⇔ 255Consulte la secciónTabla de Colores VCWpara ver los valores específicos
79 Temperaturas de Color 6000 ⇔ 255Consulte el apartadoGráfico de Temperaturas de Colorpara ver valores concretos
80 Estroboscopio 6000 ⇔ 010011 ⇔ 255Sin funciónEstroboscopio, lento a rápido
81 Rojo 7000 ⇔ 2550–100%
82 Rojo fino 7000 ⇔ 2550–100%
83 Verde 7000 ⇔ 2550–100%
84 Verde fino 7000 ⇔ 2550–100%
85 Azul 7000 ⇔ 2550–100%
86 Azul fino 7000 ⇔ 2550–100%
87 Ámbar 7000 ⇔ 2550–100%
88 Ámbar fino 7000 ⇔ 2550–100%
89 Limón 7000 ⇔ 2550–100%
90 Limón fino 7000 ⇔ 2550–100%
91 Rueda de Color Virtual 7000 ⇔ 255Consulte la secciónTabla de Colores VCWpara ver los valores específicos
92 Temperaturas de Color 7000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
93 Estroboscopio 7000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
94 Estroboscopio todo000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
95 Macros de color000 ⇔ 015 Sin función016 ⇔ 255 Macros de color
96 Velocidad atenuador000 ⇔ 051Pre configura la velocidad del atenuador desde la pantalla de menú
052 ⇔ 101 Atenuador lineal102 ⇔ 152 Curva de atenuación no-lineal 1 (la más rápida)153 ⇔ 203 Curva de atenuación no-lineal 2204 ⇔ 255 Curva de atenuación no-lineal 3

7 celdas RGBAL Fine 70CH

CanalFunciónValorPorcentaje/Configuración
1 Rojo 1000 ⇔ 2550–100%
2 Rojo fino 1000 ⇔ 2550–100%
3V e r d000 ⇔ 2550–100%
4 Verde fino 1000 ⇔ 2550–100%
5A z u l000 ⇔ 2550–100%
6 Azul fino 1000 ⇔ 2550–100%
7Á m b a000 ⇔ 2550–100%
8 Ámbar fino 1000 ⇔ 2550–100%
9 Limón 1000 ⇔ 2550–100%
10 Limón fino 1000 ⇔ 2550–100%
11 Rojo 2000 ⇔ 2550–100%
12 Rojo fino 2000 ⇔ 2550–100%
13 Verde 2000 ⇔ 2550–100%
14 Verde fino 2000 ⇔ 2550–100%
15 Azul 2000 ⇔ 2550–100%
16 Azul fino 2000 ⇔ 2550–100%
17 Ámbar 2000 ⇔ 2550–100%
18 Ámbar fino 2000 ⇔ 2550–100%
19 Limón 2000 ⇔ 2550–100%
20 Limón fino 2000 ⇔ 2550–100%
21 Rojo 3000 ⇔ 2550–100%
22 Rojo fino 3000 ⇔ 2550–100%
23 Verde 3000 ⇔ 2550–100%
24 Verde fino 3000 ⇔ 2550–100%
25 Azul 3000 ⇔ 2550–100%
26 Azul fino 3000 ⇔ 2550–100%
27 Ámbar 3000 ⇔ 2550–100%
28 Ámbar fino 3000 ⇔ 2550–100%
29 Limón 3000 ⇔ 2550–100%
30 Limón fino 3000 ⇔ 2550–100%
31 Rojo 4000 ⇔ 2550–100%
32 Rojo fino 4000 ⇔ 2550–100%
33 Verde 4000 ⇔ 2550–100%
34 Verde fino 4000 ⇔ 2550–100%
35 Azul 4000 ⇔ 2550–100%
36 Azul fino 4000 ⇔ 2550–100%
37 Ámbar 4000 ⇔ 2550–100%
38 Ámbar fino 4000 ⇔ 2550–100%
39 Limón 4000 ⇔ 255 0-100%
40 Limón fino 4000 ⇔ 255 0-100%
41 Rojo 5000 ⇔ 255 0-100%
42 Rojo fino 5000 ⇔ 255 0-100%
43 Verde000 ⇔ 255 0-100%
44 Verde fino 5000 ⇔ 255 0-100%
45 Azul 5000 ⇔ 255 0-100%
46 Azul fino 5000 ⇔ 255 0-100%
47 Ámbar 5000 ⇔ 255 0-100%
48 Ámbar fino 5000 ⇔ 255 0-100%
49 Limón 5000 ⇔ 255 0-100%
50 Limón fino 5000 ⇔ 255 0-100%
51 Rojo 6000 ⇔ 255 0-100%
52 Rojo fino 6000 ⇔ 255 0-100%
53 Verde 6000 ⇔ 255 0-100%
54 Verde fino 6000 ⇔ 255 0-100%
55 Azul 6000 ⇔ 255 0-100%
56 Azul fino 6000 ⇔ 255 0-100%
57 Ámbar 6000 ⇔ 255 0-100%
58 Ámbar fino 6000 ⇔ 255 0-100%
59 Limón 6000 ⇔ 255 0-100%
60 Limón fino 6000 ⇔ 255 0-100%
61 Rojo 7000 ⇔ 255 0-100%
62 Rojo fino 7000 ⇔ 255 0-100%
63 Verde 7000 ⇔ 255 0-100%
64 Verde fino 7000 ⇔ 255 0-100%
65 Azul 7000 ⇔ 255 0-100%
66 Azul fino 7000 ⇔ 255 0-100%
67 Ámbar 7000 ⇔ 255 0-100%
68 Ámbar fino 7000 ⇔ 255 0-100%
69 Limón 7000 ⇔ 255 0-100%
70 Limón fino 7000 ⇔ 255 0-100%

7 celdas RGBAL EXT 59CH

CanalFunciónValorPorcentaje/Configuración
1 Atenuador000 ⇔ 2550–100%
2 Atenuador fino000 ⇔ 2550–100%
3 Rojo 1000 ⇔ 2550–100%
4V e r000 ⇔ 255e0–100% 1
5A z u000 ⇔ 2550–100%
6Á m b000 ⇔ 255 r0–100% 1
7 Limón 1000 ⇔ 2550–100%
8Rueda de Color Virtual 1000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
9Temperaturas de Color 1000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
10 Estroboscopio 1000 ⇔ 010Sin función
011 ⇔ 255Estroboscopio, lento a rápido
11 Rojo 2000 ⇔ 2550–100%
12 Verde 2000 ⇔ 2550–100%
13 Azul 2000 ⇔ 2550–100%
14 Ámbar 2000 ⇔ 2550–100%
15 Limón 2000 ⇔ 2550–100%
16Rueda de Color Virtual 2000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
17Temperaturas de Color 2000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
18 Estroboscopio 2000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
19 Rojo 3000 ⇔ 255 0-100%
20 Verde 3000 ⇔ 255 0-100%
21 Azul 3000 ⇔ 255 0-100%
22 Ámbar 3000 ⇔ 255 0-100%
23 Limón 3000 ⇔ 255 0-100%
24Rueda de Color Virtual 3000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
25Temperaturas de Color 3000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
26 Estroboscopio 3000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
27 Rojo 4000 ⇔ 255 0-100%
28 Verde 4000 ⇔ 255 0-100%
29 Azul 4000 ⇔ 255 0-100%
30 Ámbar 4000 ⇔ 255 0-100%
31 Limón 4000 ⇔ 255 0-100%
32Rueda de Color Virtual 4000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
33Temperaturas de Color 4000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
34 Estroboscopio 4000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
35 Rojo 5000 ⇔ 255 0-100%
36 Verde 5000 ⇔ 255 0-100%
37 Azul 5000 ⇔ 255 0-100%
38 Ámbar 5000 ⇔ 255 0-100%
39 Limón 5000 ⇔ 255 0-100%
40Rueda de Color Virtual 5000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
41Temperaturas de Color 5000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
42 Estroboscopio 5000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
43 Rojo 6000 ⇔ 2550-100%
44 Verde 6000 ⇔ 2550-100%
45 Azul 6000 ⇔ 2550-100%
46 Ámbar 6000 ⇔ 2550-100%
47 Limón 6000 ⇔ 2550-100%
48Rueda de Color Virtual 6000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
49Temperaturas de Color 6000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
50 Estroboscopio 6000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
51 Rojo 7000 ⇔ 2550-100%
52 Verde 7000 ⇔ 2550-100%
53 Azul 7000 ⇔ 2550-100%
54 Ámbar 7000 ⇔ 2550-100%
55 Limón 7000 ⇔ 2550-100%
56Rueda de Color Virtual 7000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
57Temperaturas de Color 7000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Colorpara ver valores concretos
CanalFunciónValorPorcentaje/Configuración
58 Estroboscopio 7000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
59 Estroboscopio todo000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

7 celdas RGBA EXT 52CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador000 ⇔ 2550-100%
2 Atenuador fino000 ⇔ 2550-100%
3R o j000 ⇔ 2550-100%
4V e r000 ⇔ 255e0-100%1
5 Azul 1000 ⇔ 2550-100%
6Á m b000 ⇔ 255 r0-100%1
7Rueda de Color Virtual 1000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
8Temperaturas de Color 1000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
9 Estroboscopio 1000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
10Rojo 2000 ⇔ 2550-100%
11 Verde 2000 ⇔ 2550-100%
12Azul 2000 ⇔ 2550-100%
13Ámbar 2000 ⇔ 2550-100%
14Rueda de Color Virtual 2000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
15Temperaturas de Color 2000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
16Estroboscopio 2000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
17Rojo 3000 ⇔ 2550-100%
18Verde 3000 ⇔ 2550-100%
19Azul 3000 ⇔ 2550-100%
20Ámbar 3000 ⇔ 2550-100%
21Rueda de Color Virtual 3000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
22Temperaturas de Color 3000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
23Estroboscopio 3000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
24Rojo 4000 ⇔ 2550-100%
25Verde 4000 ⇔ 2550-100%
26Azul 4000 ⇔ 2550-100%
27Ámbar 4000 ⇔ 2550-100%
28Rueda de Color Virtual 4000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
29Temperaturas de Color 4000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
30Estroboscopio 4000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
31Rojo 5000 ⇔ 2550-100%
32Verde 5000 ⇔ 2550-100%
33Azul 5000 ⇔ 2550-100%
34Ámbar 5000 ⇔ 2550-100%
35Rueda de Color Virtual 5000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
36Temperaturas de Color 5000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
CanalFunciónValorPorcentaje/Configuración
37 Estroboscopio 5000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
38 Rojo 6000 ⇔ 2550–100%
39 Verde 6000 ⇔ 2550–100%
40 Azul 6000 ⇔ 2550–100%
41 Ámbar 6000 ⇔ 2550–100%
42Rueda de Color Virtual 6000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
43Temperaturas de Color 6000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
44 Estroboscopio 6000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
45 Rojo 7000 ⇔ 2550–100%
46 Verde 7000 ⇔ 2550–100%
47 Azul 7000 ⇔ 2550–100%
48 Ámbar 7000 ⇔ 2550–100%
49Rueda de Color Virtual 7000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
50Temperaturas de Color 7000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
51 Estroboscopio 7000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
52 Estroboscopio todo000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido

7 celdas RGB EXT 45CH

CanalFunciónValorPorcentaje/Configuración
1A t e000 ⇔ 255u0–100% d o r
2A t e000 ⇔ 255u0–100% d o r f i
3R o j000 ⇔ 2550–100%
4V e r000 ⇔ 255e0–100% 1
5 Azul 1000 ⇔ 2550–100%
6Rueda de Color Virtual 1000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
7Temperaturas de Color 1000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
8 Estroboscopio 1000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
9R o j000 ⇔ 2550–100%
10 Verde 2000 ⇔ 2550–100%
11Azul 2000 ⇔ 2550–100%
12Rueda de Color Virtual 2000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
13Temperaturas de Color 2000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
14 Estroboscopio 2000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
15 Rojo 3000 ⇔ 2550–100%
16 Verde 3000 ⇔ 2550–100%
17 Azul 3000 ⇔ 2550–100%
18Rueda de Color Virtual 3000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
19Temperaturas de Color 3000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
20 Estroboscopio 3000 ⇔ 010 Sin función
011 ⇔ 255Estroboscopio, lento a rápido
21 Rojo 4000 ⇔ 2550–100%
22 Verde 4000 ⇔ 2550–100%
23 Azul 4000 ⇔ 2550–100%
24Rueda de Color Virtual 4000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
25Temperaturas de Color 4000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
26 Estroboscopio 4000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
27 Rojo 5000 ⇔ 2550–100%
28 Verde 5000 ⇔ 2550–100%
29 Azul 5000 ⇔ 2550–100%
30Rueda de Color Virtual 5000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
31Temperaturas de Color 5000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
32 Estroboscopio 5000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
33 Rojo 6000 ⇔ 2550–100%
34 Verde 6000 ⇔ 2550–100%
35 Azul 6000 ⇔ 2550–100%
36Rueda de Color Virtual 6000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
37Temperaturas de Color 6000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
38 Estroboscopio 6000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
39 Rojo 7000 ⇔ 2550–100%
40 Verde 7000 ⇔ 2550–100%
41 Azul 7000 ⇔ 2550–100%
42Rueda de Color Virtual 7000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
43Temperaturas de Color 7000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
44 Estroboscopio 7000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido
45 Estroboscopio todo000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido

7 celdas RGBAL 35CH

CanalFunciónValorPorcentaje/Configuración
1Roj000 ⇔ 2550–100%
2Ver000 ⇔ 255e0–100%1
3 Azul 1000 ⇔ 2550–100%
4Ámb000a ⇔ 255 r0–100%1
5Lim000 ⇔ 255n0–100%1
6Roj000 ⇔ 2550–100%
7Ver000 ⇔ 255e0–100%2
8 Azul 2000 ⇔ 2550–100%
9Ámb000a ⇔ 255 r0–100%2
10 Limón 2000 ⇔ 2550–100%
11Rojo 3000 ⇔ 2550–100%
12 Verde 3000 ⇔ 2550–100%
13 Azul 3000 ⇔ 2550–100%
14 Ámbar 3000 ⇔ 2550–100%
15 Limón 3000 ⇔ 2550–100%
16 Rojo 4000 ⇔ 2550–100%
Canal Función Valor Porcentaje/Configuración
17 Verde 4000 ⇔ 2550–100%
18 Azul 4000 ⇔ 2550–100%
19 Ámbar 4000 ⇔ 2550–100%
20 Limón 4000 ⇔ 2550–100%
21 Rojo 5000 ⇔ 2550–100%
22 Verde 5000 ⇔ 2550–100%
23 Azul 5000 ⇔ 2550–100%
24 Ámbar 5000 ⇔ 2550–100%
25 Limón 5000 ⇔ 2550–100%
26 Rojo 6000 ⇔ 2550–100%
27 Verde 6000 ⇔ 2550–100%
28 Azul 6000 ⇔ 2550–100%
29 Ámbar 6000 ⇔ 2550–100%
30 Limón 6000 ⇔ 2550–100%
31 Rojo 7000 ⇔ 2550–100%
32 Verde 7000 ⇔ 2550–100%
33 Azul 7000 ⇔ 2550–100%
34 Ámbar 7000 ⇔ 2550–100%
35 Limón 7000 ⇔ 2550–100%

7 celdas RGBA 28CH

Canal Función Valor Porcentaje/Configuración
1Roj000 ⇔ 2550-100%
2Ver000 ⇔ 255e0-100%1
3 Azul 1000 ⇔ 2550-100%
4Ámb000 ⇔ 255 r0-100%1
5Roj000 ⇔ 2550-100%
6Ver000 ⇔ 255e0-100%2
7 Azul 2000 ⇔ 2550-100%
8Ámb000 ⇔ 255 r0-100%2
9Roj000 ⇔ 2550-100%
10 Verde000 ⇔ 2550-100%
11 Azul000 ⇔ 2550-100%
12 Ámbar000 ⇔ 2550-100%
13 Rojo000 ⇔ 2550-100%
14 Verde000 ⇔ 2550-100%
15 Azul000 ⇔ 2550-100%
16 Ámbar000 ⇔ 2550-100%
17 Rojo000 ⇔ 2550-100%
18 Verde000 ⇔ 2550-100%
19 Azul000 ⇔ 2550-100%
20 Ámbar000 ⇔ 2550-100%
21 Rojo000 ⇔ 2550-100%
22 Verde000 ⇔ 2550-100%
23 Azul000 ⇔ 2550-100%
24 Ámbar000 ⇔ 2550-100%
25 Rojo000 ⇔ 2550-100%
26 Verde000 ⇔ 2550-100%
27 Azul000 ⇔ 2550-100%
28 Ámbar000 ⇔ 2550-100%

7 celdas RGB 21CH

Canal Función Valor Porcentaje/Configuración
1Roj060 ⇔ 2550–100%
2Ver060 ⇔ 255e0–100%1
3 Azul1000 ⇔ 2550–100%
4Roj060 ⇔ 2550–120%
5Ver060 ⇔ 255e0–100%2
6 Azul2000 ⇔ 2550–100%
7Roj060 ⇔ 2550–100%
8Ver060 ⇔ 255e0–100%3
9 Azul3000 ⇔ 2550–100%
10 Rojo4000 ⇔ 2550–100%
11 Verde4000 ⇔ 2550–100%
12 Azul4000 ⇔ 2550–100%
13 Rojo5000 ⇔ 2550–100%
14 Verde5000 ⇔ 2550–100%
15 Azul5000 ⇔ 2550–100%
16 Rojo6000 ⇔ 2550–100%
17 Verde6000 ⇔ 2550–100%
18 Azul6000 ⇔ 2550–100%
19 Rojo7000 ⇔ 2550–100%
20 Verde7000 ⇔ 2550–100%
21 Azul7000 ⇔ 2550–100%

7 celdas HSV 21CH

Canal Función Valor Porcentaje/Configuración
1 Tono1000 ⇔ 2550–100%
2 Saturación 1000 ⇔ 2550–100%
3V a I000 ⇔ 2550–100%1
4 Tono2000 ⇔ 2550–100%
5 Saturación 2000 ⇔ 2550–100%
6V a I000 ⇔ 2550–100%2
7 Tono3000 ⇔ 2550–100%
8 Saturación 3000 ⇔ 2550–100%
9V a I000 ⇔ 2550–100%3
10 Tono4000 ⇔ 2550–100%
11 Saturación 4000 ⇔ 2550–100%
12 Valor4000 ⇔ 2550–100%
13 Tono5000 ⇔ 2550–100%
14 Saturación 5000 ⇔ 2550–100%
15 Valor5000 ⇔ 2550–100%
16 Tono6000 ⇔ 2550–100%
17 Saturación 6000 ⇔ 2550–100%
18 Valor6000 ⇔ 2550–100%
19 Tono7000 ⇔ 2550–100%
20 Saturación 7000 ⇔ 2550–100%
21 Valor7000 ⇔ 2550–100%

Personalidad de 1 celda

1 celda RGBAL FULL 17CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador000 ⇔ 2550–100%
2 Atenuador fino000 ⇔ 2550–100%
3R o j000 ⇔ 2550–100%
4 Rojo fino000 ⇔ 2550–100%
5V e r000 ⇔ 255e0–100%
6V e r000 ⇔ 255e0–100% f i n o
7A z u000 ⇔ 2550–100%
8 Azul fino000 ⇔ 2550–100%
9Á m b000 ⇔ 255 r0–100%
10 Ámbar fino000 ⇔ 2550–100%
11 Limón000 ⇔ 2550–100%
12 Limón fino000 ⇔ 2550–100%
13Rueda de Color Virtual000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
14Temperaturas de color000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
15 Estroboscopio000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
16 Macros de color000 ⇔ 015 Sin función016 ⇔ 255 Macros de color
17 Velocidad atenuador000 ⇔ 051Pre configura la velocidad del atenuador desde la pantalla de menú052 ⇔ 101 Atenuador lineal102 ⇔ 152 Curva de atenuación no-lineal 1 (la más rápida)153 ⇔ 203 Curva de atenuación no-lineal 2204 ⇔ 255 Curva de atenuación no-lineal 3

1 celda RGBAL Fine 10CH

CanalFunciónValorPorcentaje/Configuración
1Roj060 ⇔ 2550–100%
2 Rojo fino000 ⇔ 2550–100%
3Ver060 ⇔ 255e0–100%
4Ver060 ⇔ 255e0–100% f i n o
5Azu000 ⇔ 2550–100%
6 Azul fino000 ⇔ 2550–100%
7Ámb00a ⇔ 255 r0–100%
8 Ámbar fino000 ⇔ 2550–100%
9Lim060 ⇔ 255n0–100%
10 Limón fino000 ⇔ 2550–100%

1 celda RGBAL EXT 10CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador000 ⇔ 2550–100%
2 Atenuador fino000 ⇔ 2550–100%
3Ro j000 ⇔ 2550–100%
4Ve r000 ⇔ 2550–100%
5Az u000 ⇔ 2550–100%
6Ám b000 ⇔ 255r0–100%
7Li m000 ⇔ 255n0–100%
8Rueda de Color Virtual000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
9Temperaturas de color000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
10 Estroboscopio000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

1 celda RGBA EXT 9CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador000 ⇔ 2550–100%
2 Atenuador fino000 ⇔ 2550–100%
3R o j000 ⇔ 2550–100%
4V e r000 ⇔ 2550–100%
5A z u000 ⇔ 2550–100%
6Á m b000 ⇔ 255r0–100%
7Rueda de Color Virtual000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
8Temperaturas de color000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
9 Estroboscopio000 ⇔ 010 Sin función011 ⇔ 255Estroboscopio, lento a rápido

1 celda RGB EXT 8CH

CanalFunciónValorPorcentaje/Configuración
1 Atenuador000 ⇔ 2550–100%
2 Atenuador fino000 ⇔ 2550–100%
3R o j000 ⇔ 2550–100%
4V e r000 ⇔ 2550–100%
5A z u000 ⇔ 2550–100%
6Rueda de Color Virtual000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
7Temperaturas de color000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos
8 Estroboscopio000 ⇔ 010011 ⇔ 255Sin funciónEstroboscopio, lento a rápido

1 celda RGBAL 5CH

Canal Función Valor Porcentaje/Configuración
1Roj000 ⇔ 2550–100%
2Ver000 ⇔ 2550–100%
3Azu000 ⇔ 2550–100%
4Ámb000 ⇔ 2550–100%
5Lim000 ⇔ 2550–100%

1 celda RGBA 4CH

Canal Función Valor Porcentaje/Configuración
1Roj000 ⇔ 2550–100%
2Ver000 ⇔ 2550–100%
3Azu000 ⇔ 2550–100%
4Ámb000 ⇔ 2550–100%

1 celda RGB 3CH

Canal Función Valor Porcentaje/Configuración
1Roj000 ⇔ 2550–100%
2Ver000 ⇔ 2550–100%
3Azu000 ⇔ 2550–100%

1 celda DMX-VCW-CCT 3CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador000 ⇔ 2550–100%
2Rueda de Color Virtual000 ⇔ 255Consulte la sección Tabla de Colores VCW para ver los valores específicos
3Temperaturas de color000 ⇔ 255Consulte el apartado Gráfico de Temperaturas de Color para ver valores concretos

1-celda HSV 3CH

Canal Función Valor Porcentaje/Configuración
1 Tono000 ⇔ 2550–100%
2Sat000 ⇔ 2550–100%ción
3Val600 ⇔ 2550–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: +52 (728) 690-2010

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : Chauvet

Modelo : Ovation B-1965FC

Categoría : Iluminación profesional
