ZEUS05E - Alimentation d'énergie non interruptible CONCEPTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS) - Alimentation d'énergie non interruptible
Marque	Conceptronic
Modèle	ZEUS05E
Capacité	650 VA / 360 W
Tension d'entrée	230 V CA (estimation standard)
Tension de sortie	230 V CA (estimation standard)
Type de batterie	Plomb-acide sans entretien (estimation)
Autonomie typique	Quelques minutes à charge nominale (non spécifié)
Nombre de prises	2 prises secours batterie + 2 prises protégées contre les surtensions
Protection	Protection contre les surtensions, protection modem/LAN (RJ45/RJ11)
Disjoncteur	Oui, protection contre les surcharges
Alarmes sonores	Bips pour panne batterie, décharge imminente, surcharge
Indicateurs LED	Voyants DEL pour état de fonctionnement
Logiciel de gestion	Power Master (téléchargeable sur powermonitor.software)
Dimensions (L x P x H)	280 x 100 x 150 mm (estimation)
Poids	4 kg (estimation)
Entretien	Recharger la batterie 8 h avant première utilisation, puis tous les 3 mois en stockage
Sécurité	Ne pas ouvrir, risque de choc électrique ; installer en intérieur
Réparabilité	Aucune pièce réparable par l'utilisateur, confier à un professionnel

FOIRE AUX QUESTIONS - ZEUS05E CONCEPTRONIC

Comment installer mon onduleur Conceptronic ZEUS05E ?

Déballez l'appareil et branchez-le sur une prise murale reliée à la terre pour recharger la batterie pendant au moins 8 heures. Ensuite, connectez vos équipements (ordinateur, moniteur) aux prises de secours sur batterie. Allumez l'onduleur avec le bouton d'alimentation.

Puis-je brancher une imprimante laser sur les prises batterie ?

Non, ne branchez pas d'imprimante laser, photocopieur, radiateur ou aspirateur sur les prises alimentées par batterie. Ces appareils ont une forte demande électrique et peuvent surcharger l'onduleur.

Que signifient les bips et les voyants LED ?

Un bip toutes les 30 secondes avec voyant clignotant = panne secteur, alimentation sur batterie. Bip toutes les 2 secondes = batterie bientôt déchargée. Bip toutes les 0,5 seconde = surcharge : débranchez un équipement.

Comment réinitialiser le disjoncteur en cas de surcharge ?

Éteignez l'onduleur et débranchez au moins un équipement. Attendez 10 secondes, puis appuyez sur le bouton du disjoncteur pour le réinitialiser. Ensuite, rallumez l'onduleur.

L'onduleur ne s'allume pas, que faire ?

L'interrupteur marche/arrêt peut être bloqué pour éviter des dommages. Éteignez l'onduleur, attendez 10 secondes, puis rallumez-le. Si le problème persiste, vérifiez que la prise murale est sous tension et que le disjoncteur n'est pas déclenché.

Comment installer le logiciel de gestion Power Master ?

Téléchargez le logiciel depuis le site powermonitor.software, double-cliquez sur le fichier et suivez les étapes d'installation. Après redémarrage, une icône bleue apparaît dans la zone de notification.

À quoi servent les ports RJ45/RJ11 sur l'onduleur ?

Ces ports protègent votre modem, fax ou câble réseau contre les surtensions. Branchez votre ligne téléphonique ou câble Ethernet entre la prise murale et l'équipement.

Puis-je utiliser une rallonge avec l'onduleur ?

Évitez d'utiliser des rallonges. Branchez l'onduleur directement sur une prise murale protégée par un fusible ou disjoncteur. Une rallonge peut réduire la protection et causer des risques.

Comment stocker l'onduleur pendant une longue période ?

Rangez-le couvert avec la batterie complètement chargée. Rechargez la batterie tous les trois mois pour préserver sa durée de vie.

Que faire si l'autonomie est plus courte que prévu ?

La batterie peut ne pas être complètement chargée. Laissez l'onduleur branché sur secteur pendant au moins 8 heures pour une charge complète. Si le problème persiste, la batterie peut être usée.

MODE D'EMPLOI ZEUS05E CONCEPTRONIC

1. Contenu du Coffret

Les éléments suivants se trouvent dans l'emballage de votre Conceptronic UPS:

• Capacité : 650VA 360W

3. Aperçu du produit

1. Bouton d'alimentation
2. Voyants DEL
3. Prises de secours sur batterie et protégées contre les surtensions

Procurent un secours sur batterie et une protection contre les surtensions. Elles garantissent qu'une alimentation est fournie aux équipements connectés sur une période pendant une panne de courant.

1. Prises protégées contre

les surtensions

Procurent une protection contre les surtensions pour la sortie en dérivation.

5. Cordon d'alimentation d'entrée

6. Protection Internet modem/LAN (RJ45&RJ11)

Les ports de protection de communication protègent les modems, fax, lignes téléphoniques ou câbles réseau standard.

7. Disjoncteur

Le disjoncteur assure une protection optimale contre les surcharges.

Définitions des indicateurs DEL éclairés

LED	Alarme	Condition
Allumé	éteint	éteint
Clignote	Émet un bip toutes les 30 s	Défaillance de l'équipement - L'onduleur fournit une alimentation sur batterie aux prises.
Clignote	Émet un bip toutes les 2 s	Défaillance du service - L'onduleur fournit une alimentation sur batterie aux

FRANCAIS

		prises. Les bips rapides indiquent que la batterie va bientôt être déchargée.
Allumé/Clignote	Émet un bip toutes les 0,5 s	Surcharge - Se produit lorsque l'équipement connecté dépasse les valeurs nominales de l'unité. É teignez l'onduleur et débranchez au moins un équipement de l'onduleur.

4. Installation & Utilisation

Comment déterminer les besoins en électricité de votre équipement

1. Assurez-vous que les besoins totaux en Volts-Ampères (VA) de votre ordinateur, moniteur et périphérique ne dépassent pas la capacité nominale.
2. Assurez-vous que l'équipement branché sur les prises d'alimentation sur batterie/protégées contre les surtensions ne dépasse pas la capacité nominale de l'onduleur. Si les capacités nominales de l'unité sont dépassées, une condition de surcharge peut se produire et causer l'arrêt de l'onduleur ou le déclenchement du disjoncteur.

Guide d'installation du matériel

1. Votre nouvel onduleur peut être utilisé immédiatement après réception.
   Cependant, recharger la batterie pendant au moins 8 heures est recommandé pour garantir que la capacité de charge maximum de la batterie est atteinte. Une perte de charge peut se produire pendant le transport et le stockage. Pour recharger la batterie, laissez simplement l'unité branchée sur une prise électrique CA. L'unité se charge en position marche et arrêt.

2. Avec l'onduleur éteint et débranché, connectez l'ordinateur, le moniteur et les dispositifs de stockage de données à alimentation externe (lecteur Zip, lecteur Jazz, lecteur de bande), etc. sur les prises alimentées par la batterie. NE branchez PAS d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de déchiqueteuse ou d'autre appareil électrique imposant sur les prises alimentées par la batterie. Les exigences d'alimentation de ces appareils pourraient surcharger et endommager l'appareil.

3. Branchez l'onduleur sur une prise à 2 pôles et 3 fils reliée à la terre (prise murale). Assurez-vous que la prise murale est protégée par un fusible ou un disjoncteur et n'alimente pas un équipement avec une forte demande électrique (par exemple climatiseur d'air, réfrigérateur, photocopieur, etc.). É vitez d'utiliser des rallonges.

4. Appuyez sur le bouton d'alimentation pour allumer l'unité. L'indicateur lumineux de mise sous tension s'allume et l'unité émet un « bip ».

5. Si une surcharge est détectée, une alarme sonore retentit et l'unité émet un bip long. Pour la corriger, éteignez l'onduleur et débranchez au moins un équipement des prises alimentées par la batterie. Attendez 10 secondes. Assurez-vous que le disjoncteur/fusible est normal puis allumez l'onduleur.

6. Votre onduleur dispose d'une fonction de charge automatique. Lorsque l'onduleur est branché sur une prise CA, la batterie se recharge automatiquement.

7. Pour maintenir une charge de batterie optimale, laissez l'onduleur branché sur une prise électrique CA en permanence.
8. Pour ranger votre onduleur pendant une durée prolongée, couvrez-le et rangez-le avec la batterie complètement chargée. Rechargez la batterie tous les trois mois pour préserver la durée de vie de la batterie.

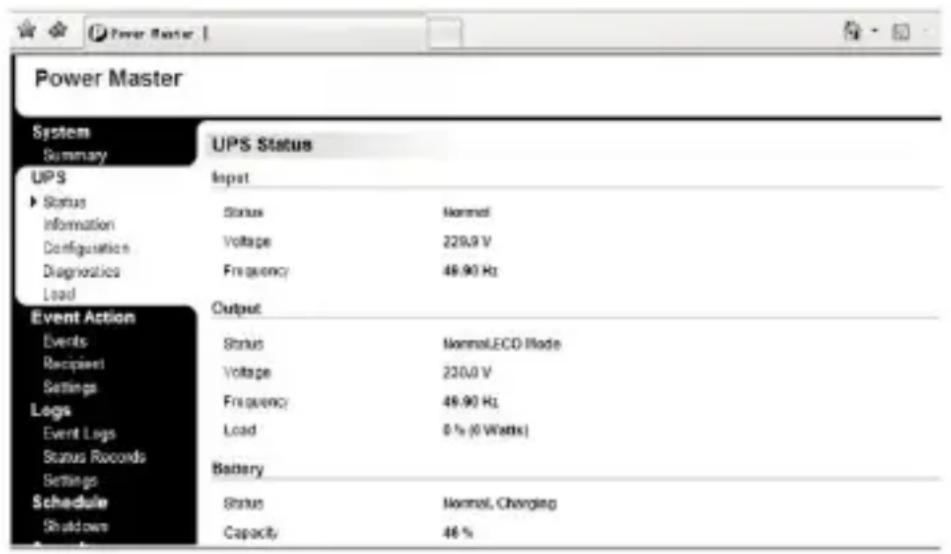

Installation du logiciel sur votre PC

Le logiciel de gestion Power Master propose une interface conviviale pour vos systèmes électriques. L'interface graphique est intuitive et affiche les informations essentielles de l'alimentation d'un coup d'œil. Veuillez suivre la procédure ci-dessous pour installer le logiciel. Procédure d'installation :

1. Téléchargez Power Master depuis le site Web :
   http://www.powermonitor.software/
2. Double cliquez sur le fichier et suivez les étapes d'installation. Lorsque votre ordinateur redémarre, le logiciel Power Master apparaît sous la forme d'une icône bleue située dans la zone de notification.

• Afin de prévenir tout risque d'incendie ou de choc électrique, installez dans un local intérieur avec température et humidité contrôlées, exempt de contaminants conducteurs.
• Risque de choc électrique, ne pas retirer le couvercle. Il n'y a pas de pièce réparable. Confiez tout besoin d'entretien à un dépanneur qualifié.
• Risque de choc électrique, des parties actives dangereuses à l'intérieur de cet

FRANCAIS

onduleur peuvent être sous tension à partir de la batterie même lorsque l'entrée d'alimentation CA est débranchée.

- Risque de choc électrique, le circuit de la batterie n'est pas isolé de l'entrée CA, une tension dangereuse est susceptible d'exister entre les bornes de la batterie et la terre. Tester avant de toucher.

Remarque: Ce manuel contient d'importantes instructions de sécurité. Veuillez suivre attentivement toutes les instructions durant l'installation. Lisez ce manuel entièrement avant de déballer, installer ou faire fonctionner l'appareil.

Remarque: L'onduleur est conçu pour une utilisation uniquement avec des ordinateurs.

DÉ PANNAGE

Problème	Cause possible	Résolution
L'onduleur ne présente pas la durée de fonctionnement prévue	Les batteries ne sont pas complètement chargées.	Rechargez la batterie en laissant l'onduleur branché.
L'onduleur ne s'allume pas.	L'interrupteur marche/arrêt est conçu pour éviter les dommages en l'éteignant et en l'allumant rapidement.	Éteignez l'onduleur. Attendez 10 secondes puis allumez l'onduleur.
Les prises arrêtent d'alimenter l'équipement en électricité. Le bouton du disjoncteur se projette depuis le côté de l'unité.	Le disjoncteur est déclenché en raison d'une surcharge	Éteignez l'onduleur et débranchez au moins un équipement. Réinitialisez le disjoncteur en appuyant sur le bouton, puis allumez l'onduleur.

Conceptronic UPS
