MANUALE UTENTE ZEUS05E CONCEPTRONIC

1. Contenuto del pacco

La confezione di Conceptronic UPS contiene gli elementi che seguono:

- Capacità: 650VA 360W

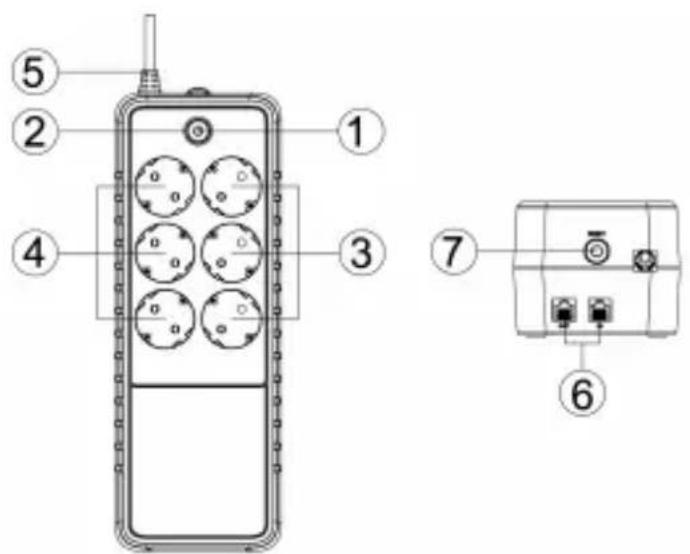

3. Descrizione del prodotto

1. Interruttore di alimentazione
2. Indicatori LED
3. Prese di backup batteria e di protezione da sovratensioni

Fornisce backup batteria e protezione da sovratensioni.

Garantiscono alimentazione all'apparecchiatura collegata per un periodo di tempo durante un'interruzione di corrente.

1. Prese di protezione da sovratensioni

Forniscono protezione da sovratensioni per uscita di bypass.

1. Cavo di alimentazione in ingresso

2. Protezione Internet modem/LAN (RJ45&RJ11)

Le porte di protezione della comunicazione proteggono qualsiasi modem standard, fax, linea telefonica o cavo di rete.

1. Interruttore automatico

L'interruttore automatico fornisce una protezione da sovraccarico ottimale.

Definizioni per indicatori LED illuminati

LED	Allarme	Condizione
On	Off	Off
Lampeggiante	Emette un segnale ascustico ogni 30 sec.	Assenza di rete - L'UPS fornisce alimentazione a batteria alle prese.
Lampeggiante	Emette un segnale	Assenza di rete - L'UPS fornisce

ITALIANO

	ascustico ogni 2 sec.	alimentazione a batteria alle prese. I segnali acustici rapidi indicano che la batteria si esaurirà tra poco.
On/Lampeggiante	Emette un segnale ascustico ogni 0,5 sec.	Sovraccarico - Si verifica quando l'apparecchiatura collegata supera il valore nominale dell'unità. Spegnere l'UPS e scollegare almeno un apparecchio dall'UPS.

4. Installazione & Uso

Come determinare i requisiti di alimentazione dell'apparecchio

1. Assicurarsi che i requisiti in Volt-Amp (VA) totali di computer, monitor e periferiche non superino la capacità nominale.
2. Assicurarsi che l'apparecchiatura collegata alle prese di alimentazione a batteria/prese di protezione da sovratensioni non superino la capacità nominale dell'UPS. Se si supera la capacità nominale dell'unità, si potrebbe verificare una condizione di sovraccarico e causare l'arresto dell'UPS o dell'interruttore automatico.

Guida all'installazione dell'hardware

1. Il nuovo UPS può essere utilizzato subito dopo la ricezione. Tuttavia, è consigliabile ricaricare la batteria per almeno 8 ore per garantire la massima capacità di carica della batteria. Durante la spedizione e lo stoccaggio potrebbe verificarsi la perdita di carica. Per ricaricare la batteria, lasciare l'unità collegata a una presa CA. L'unità si carica nella posizione di accensione e spegnimento.

2. Con l'UPS spento e scollegato, collegare il computer, il monitor e tutti i dispositivi di archiviazione dati esterni (unità Zip, unità Jazz, unità Tape) ecc. nelle prese dotate di alimentazione a batteria. NON collegare una stampante laser, una fotocopiatrice, una stufa, un'aspirapolvere, un trituratore di carta o un altro grande dispositivo elettrico alle prese dotate di alimentazione a batteria. Il fabbisogno di alimentazione di questi dispositivi sovraccarica ed, eventualmente, danneggia l'unità.

3. Collegare l'UPS ad una presa a terra bipolare a 3 fili (presa di corrente). Assicurarsi che la presa di derivazione a parete sia protetta da un fusibile o da un interruttore automatico e che non fornisca all'impianto un'eccessiva quantità di elettricità (ad esempio, condizionatori d'aria, frigoriferi, fotocopiatrici, ecc.). Evitare di utilizzare prolunghe.

4. Premere l'interruttore di accensione per accendere l'unità. La spia di alimentazione si accende e l'unità emette un "segnale acustico".

5. Se si rileva un sovraccarico, viene emesso un allarme acustico e l'unità emette

ITALIANO

un segnale acustico lungo. Per correggere ciò, spegnere l'UPS e scollegare almeno un apparecchio dalle prese alimentate a batteria. Attendere 10 secondi. Assicurarsi che l'interruttore automatico/il fusibile funzionino normalmente, quindi accendere l'UPS.

1. L'UPS è dotato di una funzione di carica automatica. Se l'UPS è inserito in una presa CA, la batteria si carica automaticamente.
2. Per mantenere la carica ottimale della batteria, lasciare sempre l'UPS collegato a una presa CA.
3. Per conservare l'UPS per un periodo prolungato, coprire e conservare con la batteria completamente carica. Ricaricare la batteria ogni tre mesi per garantire la durata della batteria.

Installazione del software sul PC

Il software di gestione Power Master fornisce un'interfaccia intuitiva per i sistemi di alimentazione. L'interfaccia grafica è intuitica e visualizza immediatamente informazioni di alimentazione essenziali. Osservare la procedura di seguito per l'installazione del software. Procedura di installazione:

1. Scaricare Power Master dal sito web: http://www.powermonitor.software/
2. Fare doppio clic sul file e seguire le procedure di installazione. Al riavvio del computer, il software Power Master appare come icona blu nella barra delle applicazioni.

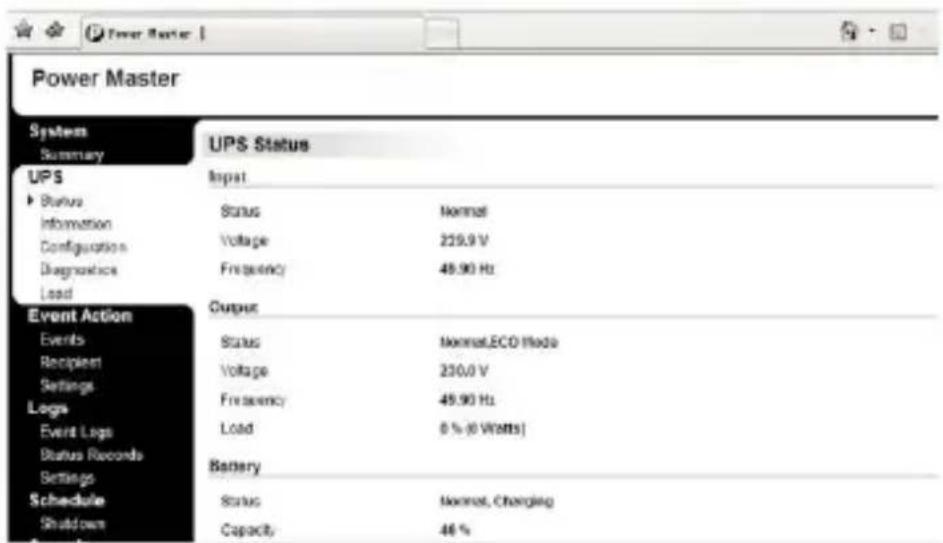

Power Master System Summary UPS Status Input Status Normal Voltage 229.9 V Frequency 48.90 Hz Output Status Normal,ECO Mode Voltage 230.0 V Frequency 48.90 Hz Load 0 % (0 WMTs) Battery Status Normal, Charging Capacity 46 %

Attenzione

• Per prevenire il rischio di incendi o scosse elettriche, installare in un'area interna a temperatura e umidità controllate, privo di contaminanti conduttivi.
• Rischio di scosse elettriche, non rimuovere il coperchio. Non vi sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.
• Rischio di scosse elettriche, pericolose parti sotto tensione all'interno dell'UPS

ITALIANO

possono essere alimentate dall'alimentazione della batteria anche quando l'alimentazione CA di ingresso è scollegata.

- Rischio di scosse elettriche, il circuito della batteria non è isolato dall'ingresso CA. Potrebbe essere presente tensione pericolosa tra i morsetti della batteria e la terra. Testare prima di toccare.

Nota: Questo manuale contiene importanti istruzioni per la sicurezza.

Osservare attentamente le istruzioni durante l'installazione. Leggere attentamente questo manuale prima di disimballare, installare o utilizzare.

Nota: L'UPS è stato progettato per l'uso esclusivo con carichi di computer.

Risoluzione dei problemi

Sintomo	Possibile causa	Rimedio
L'UPS non effettua il tempo di attività previsto	Le batterie non sono completamente cariche.	Ricaricare la batteria lasciando collegato l'UPS.
L'UPS non si accende	L'interruttore di accensione/spegnimento consente di evitare danni, spegnendolo o accendendolo rapidamente.	Spegnere l'UPS. Attendere 10 secondi, quindi accendere l'UPS.
Le prese cessano di alimentare l'apparecchiatura. Il tasto dell'interruttore automatico sporge dal lato dell'unità.	L'interruttore automatico si attiva a seguito di sovraccarico	Spegnere l'UPS e scollegare almeno un apparecchio. Ripristinare l'interruttore automatico premendo il tasto, quindi accendere l'UPS.
